Testar och jämför elektronrör ECC88 / 6DJ8 / 6922 Ingångs / Drivrör - Dubbel triod |
|
INDEX
Senast uppdaterat
2014.08.08 Provar ett par VOSKHOD, KALUGA 6H1П-EB med grafit belagda anoder (Black-Plate), dom är tillverkade 10-78 och kommer från militärt beredskapslaget (OTK) - Rören håller mycket hög kvalite och låter väldigt bra.
Förutom detta så har dom bland den vackraste rörglöd jag har skådat på denna rörtyp...

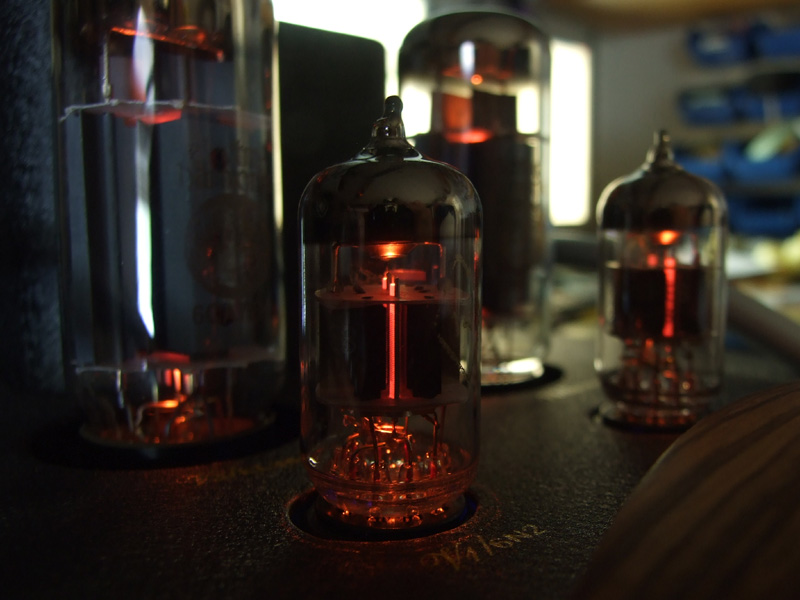

VOSKHOD, KALUGA 6H1П-EB, Mmmmm......Rörglöd!
2014.08.04 Trots det nära släktskapet mellan en del av dessa rör så låter dom alla lite olika, vi testar vidare och uppdaterar sidan allt eftersom nya rör testas.
|
Beskrivning
Vi har provat följande nytillverkade / NOS varianterna:
Övrig utrustning:
Använder samma utrustning, samma injustering och samma ljudfiler vid samtliga prov lyssningar, lyssnar ca. 1-1,5 timmar per rör uppsättning.
Jag kollar på följande egenskaper: Lyssnings intryck (Jämför med övriga rör), lyssnar efter detaljer, nivåer och försöker att beskriva 'karaktär' - Kollar om man hör mikrofoni, egenbrus, glödbrum.
Vid mina rör tester kollar jag bl.a. på 'mekanisk stabilitet' genom att knacka lite lätt på röret med en blyerts penna, lyssnar samtidigt med lurar och kollar på utsignalen via oscilloskop. Noterar att det är stor skillnad på vad som vanligtvis kallas 'mikrofoni' = Hur röret plockar upp mekanisk påverkan och omvandlar det till ljud.
Kollar efter 'Mikrofoni'
Till index / top

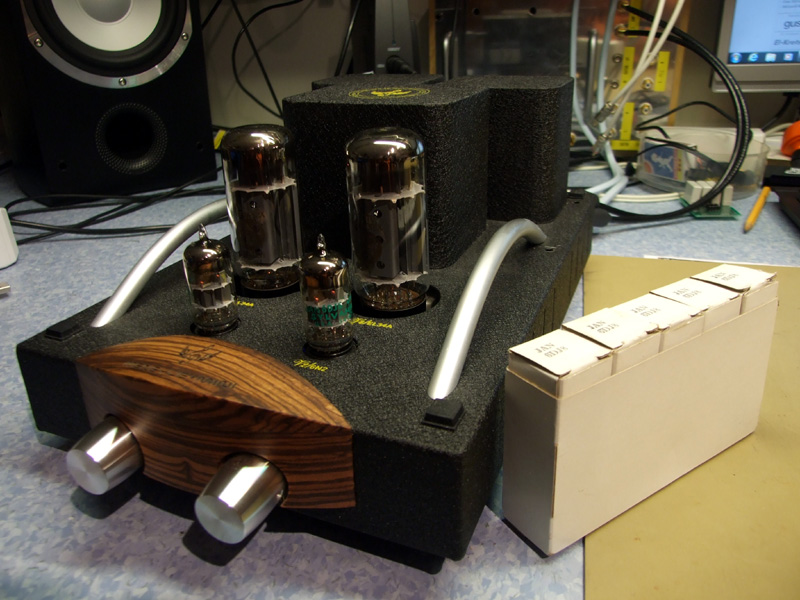

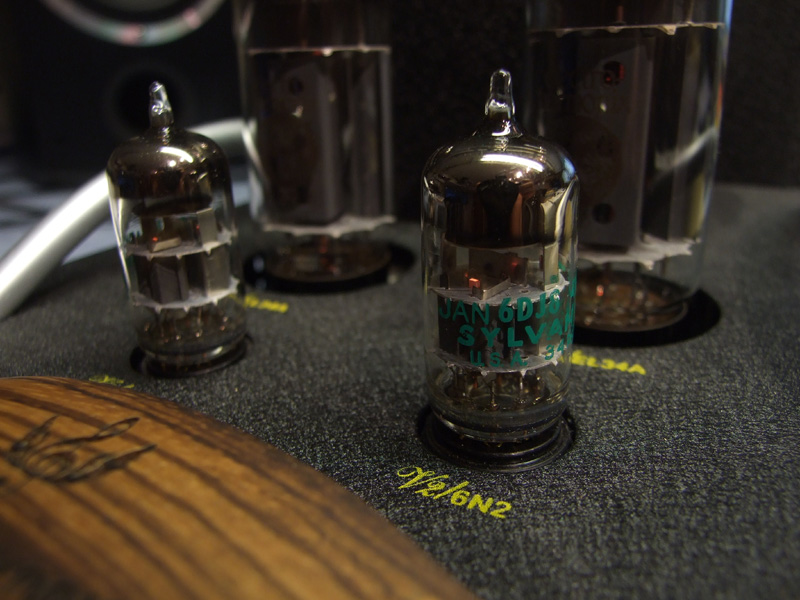

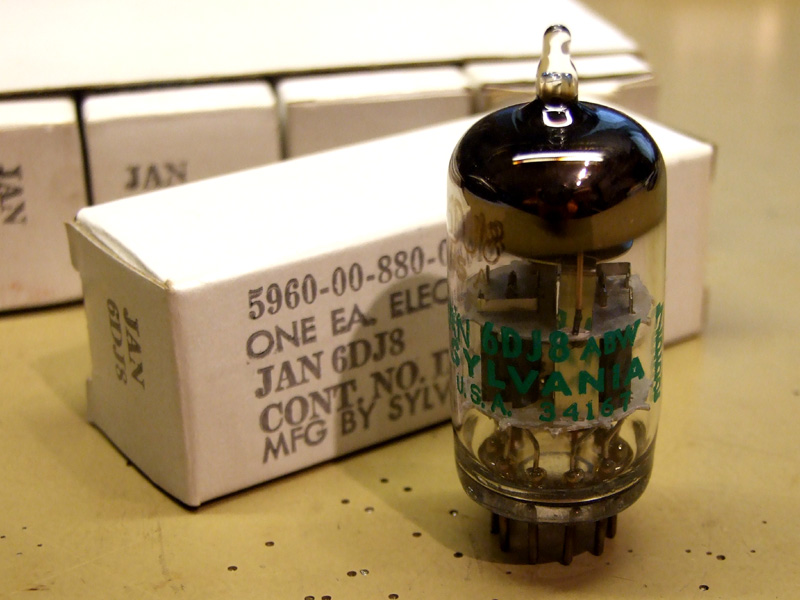

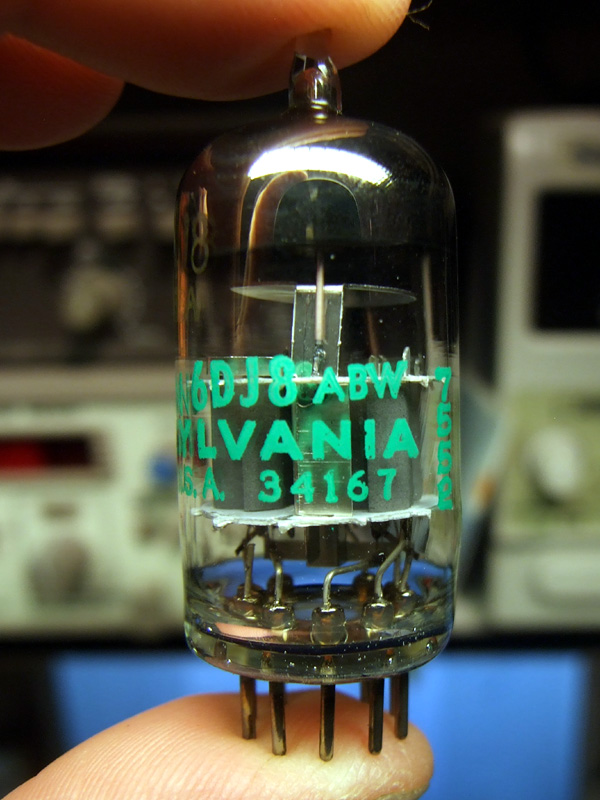

SYLVANIA 6DJ8 JAN/NOS (Tillv. 11-75) Godkänt!
SYLVANIA 6DJ8 JAN/NOS
SYLVANIA 6DJ8 JAN/NOS
Bas: Varm karraktär, stark och går väldigt djupt, bra 'spänst'/'snärt', lite svårt med detaljer vid högre nivåer.
Mellanregister: Varmt och harmoniskt, lättlyssnat, kanske lite mindre detaljerad, inte påträngande.
Diskant: Klart, inte skarp, inte super detaljerad.
Övrigt: Går ganska svalt 65-66°C på anod plåtarna efter ca. 30 minuter uppvärmning. Något känsligare för mekanisk påverkan, hör lite mikrofoni, men inte mycket.
Till index / top

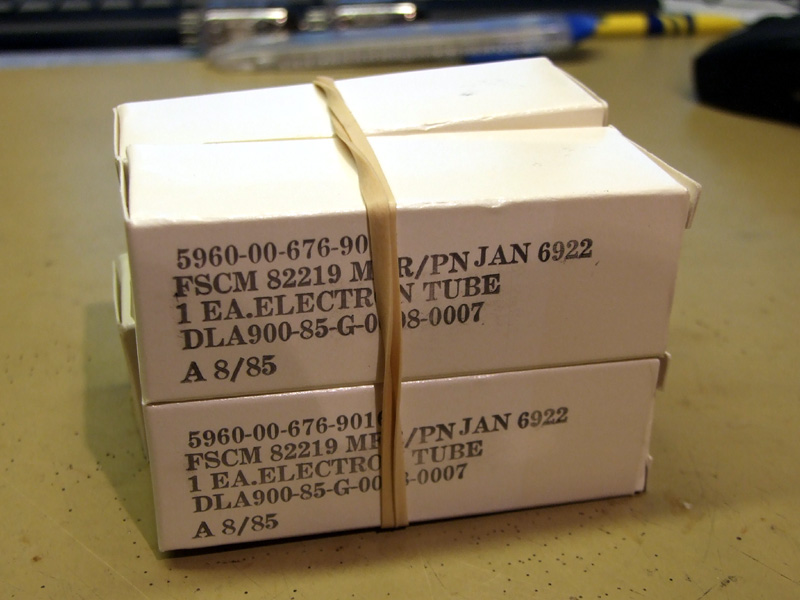

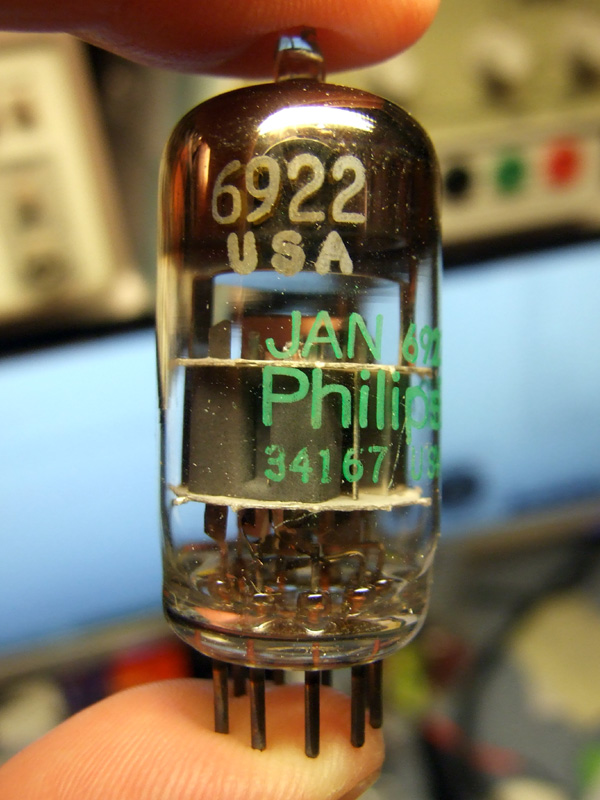

PHILIPS-ECG 6922 JAN/NOS (Tillv. v39-85) Godkänt!
Elektronrör från militära beredskapslager (JAN) tillverkade vid Philips ECG inc. Waltham Massachusetts U.S.A. - Datumkoden är lite svår att läsa, men vad jag förstår så är rören tillverkade v39 1985 - I praktiken är detta är samma rör som SYLVANIA 6DJ8 NOS/JAN men av senare tillverkning (Se ovan)
PHILIPS 6922 JAN/NOS
Övrigt: Går ganska svalt 66-68°C på anod plåtarna efter ca. 30 minuter uppvärmning. Något känsligare för mekanisk påverkan, hör lite mikrofoni, men inte mycket.
Till index / top

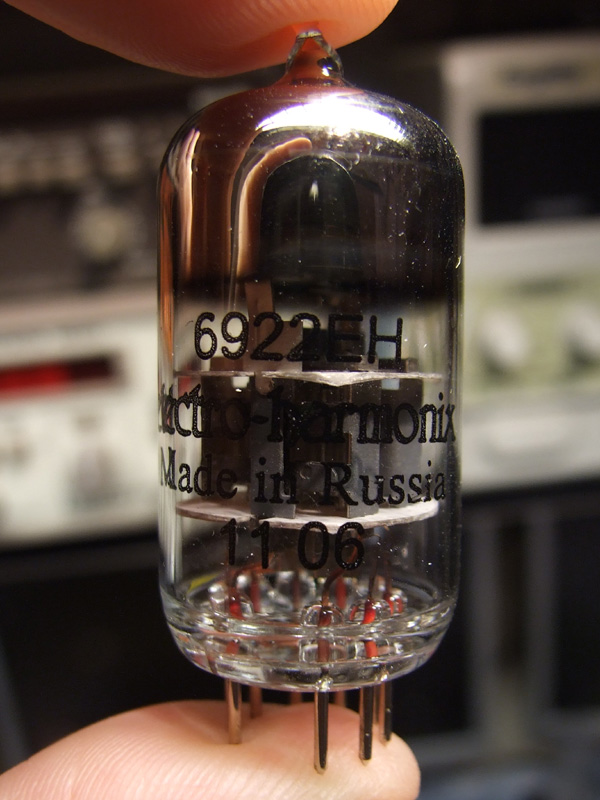

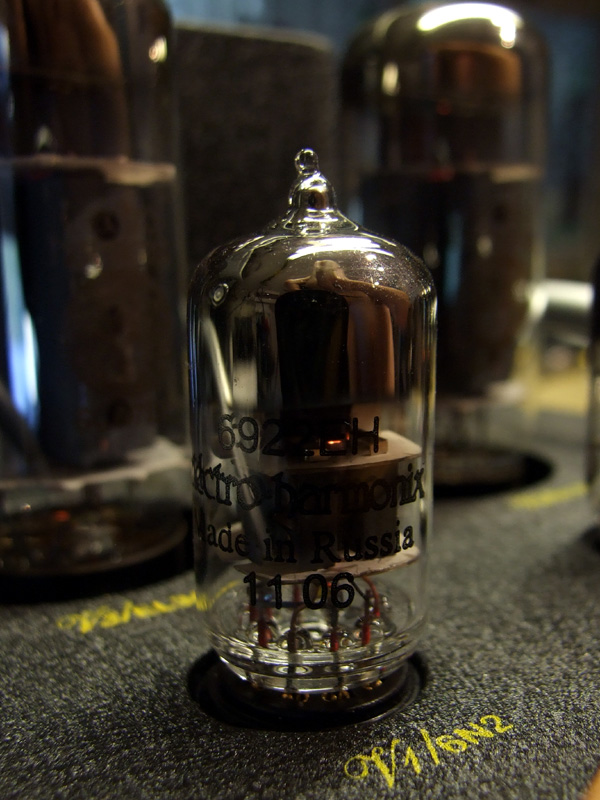

ELECTRO HARMONIX 6922-EH (Tillv. 11-06) Mycket bra!
6922-EH rören är NIB / Rysk tillverkning (Ej NOS) - Nytillverkade vid Reflektor (XPO-Group**) fabriken i Saratov / Ryssland (Tillverkar bl.a. EH / Sovtek / Svetlana och Tung-Sol)
Rören är väldigt lika sin 'kusin' 12AX7-EH men med något varmare karraktär, röret låter lite annorlunda, mycket bra tryck i hela ljudbilden, 'snärtig' stil och väldigt lätt att lyssna på. - Går väldigt lågt men jag saknar lite detaljer basregistret. Helheten upplevs som klar och luftig (Mycket rymd i ljudet), livlig och detaljerad, en korrekt ljudförmedlare, passar antagligen bättre till hel akustisk musik.
ELECTRO HARMONIX 12AX7
Bas: Bra nivå, kanske aningen oklar i detaljerna, mycket djup basgång men inte avgrundsdjup...
Mellanregister: Mycket bra detaljer, allt är med och på rätt nivå!
Diskant: Mycket klar och detaljerad bra nivå.
Övrigt: Verkar att vara väldigt mekaniskt stabilt, ingen nämnvärd mikrofoni. Går ganska svalt, upp mot 62-66°C på anod plåtarna efter ca. 30 minuter uppvärmning.
|
Till index / top
Övrigt (6H1/6H2/6H3)
Dom Ryska NOS varianterna 6H1П / 6H2П /6H23П håller oftast mycket hög kvalite och låter väldigt bra. 6H2П / 6H23П är direkt eqvivalent med 6DJ8 / 6922 / ECC88, med samma pinout och glödspänning 6,3V - NOTERA! När det kommer till 'kusinen' 12AX7 / ECC83 måste man dock vara medveten om att glödspänningen kan vara 6,3V men nu över pin 4+5 och 9 eller 12V över pin 4 och 5, man kan INTE ersätta ECC83 med t.ex. 6H2 rakt av.
 VOSKHOD, KALUGA 6H2П-EB |

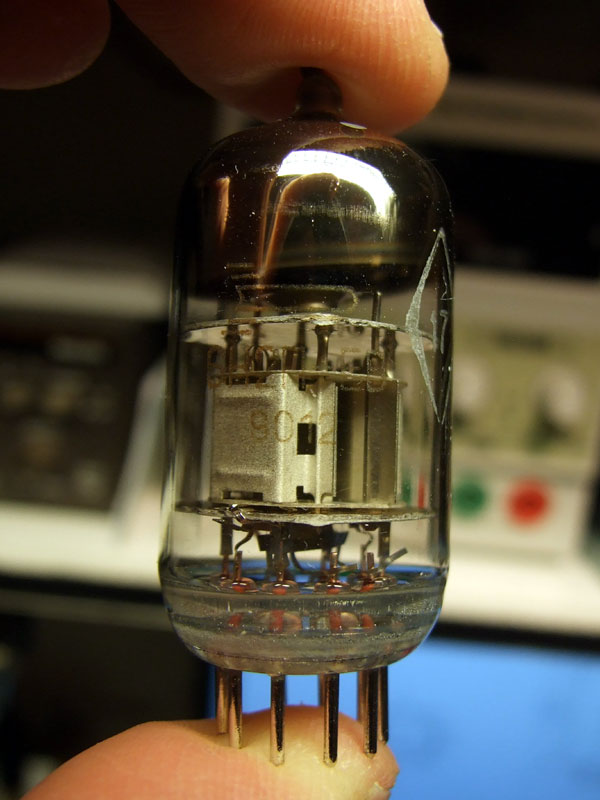

VOSKHOD, KALUGA 6H2П-EB (Tillv: 09-81) Mycket bra! Denna ryska (NOS) dubbeltriod är antagligen det rör som är närmast jämförbar med Amerikanska / Europeiska 12AX7 / ECC83 - Notera! Rören är INTE Eqvivalter men deras karaktär, mekaniska uppbyggnad och användning är närmast jämförbara. (Inte helt lika) Dom 6H2П-EB rör jag har provat håller mycket hög kvalite, men rhodium pläterade pinnar/ben (Stål) och blästrad / sintrad anod yta. Har även provat exemplar med grafit belagd anod. Rören är från militära beredskapslager (OTK) - Mekaniskt förstärkt -EB (EV) version. Rören är överlag mycket korrekta ljudförmedlare, rappa i basåtergivningen, tydliga och detaljerade i mellanregister, klar och tydlig diskant, jämn och homogen ljudbild. Inget som saknas och allt på rätt plats. Klar och öppen ljudbild, spelglad med bra närvaro (En av mina favoriter) |

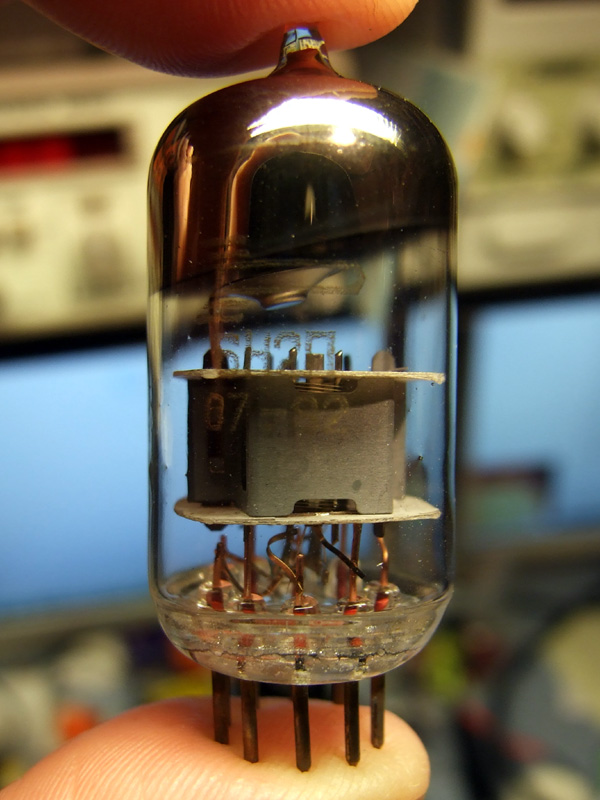

 VOSKHOD, KALUGA 6H2П |
VOSKHOD, KALUGA 6H2П (Tillv: 01-84) Bra! Mycket korrekta ljudförmedlare - Detta är de 'civila' versionen, lite enklare mekanisk uppbyggnad men i stort sett väldigt lik den mekaniskt förstärkta -EB (EV)(Se Ovan) versionen. Ljudbilden är aningen mindre öppen, upplevs i jämförelse med 6H2П-EB ovan som lite 'snäv' (Begränsad) i presentationen, saknar lite rymd och värme, främst bas registret har tappat en del svärta och grund drag, detta beror antagligen på att röret har lite lägre gain. |

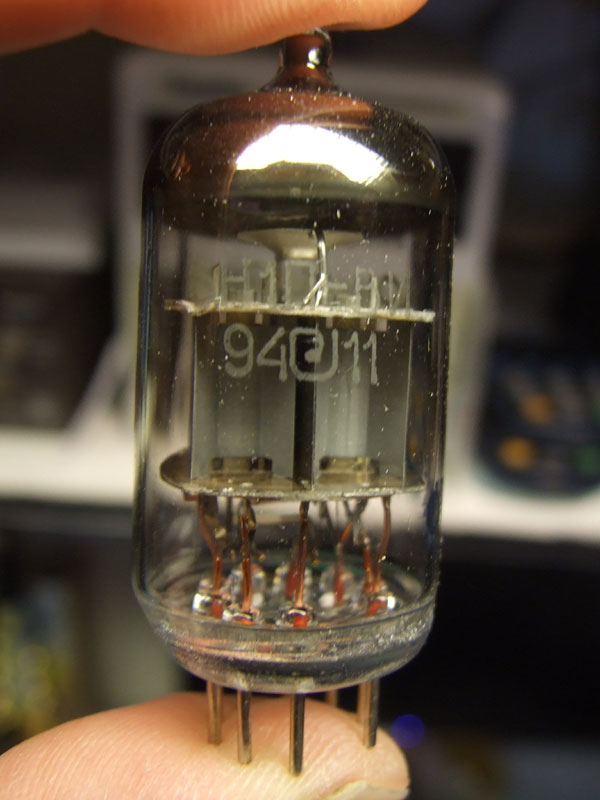

 NOVOSIBIRSK 6H1П-BИ GOLD | NOVOSIBIRSK 6H1П-BИ GOLD (Tillv: 01-95) Bäst!! Dessa rör överraskar verkligen, har en öppenhet och tydlighet i ljudbilden som är svår att beskriva, placering av instrument och röst / sång på ljudscenen är klockren! Rapp och spänstigt basregister, tydlig och detaljerad över hela registret, allt ligger i rätt nivå, inget utelämnat, inget överdrivet, varm grundton, lättlyssnad med fantastisk dynamik och luftighet i ljudet. Inga tendenser till överstyrning. Öppen katod / galler sida, ger en vacker glöd men gör också att röret går ganska varmt 89-92°C, Lite tendenser till mikrofoni, hörbar men inte stark. |

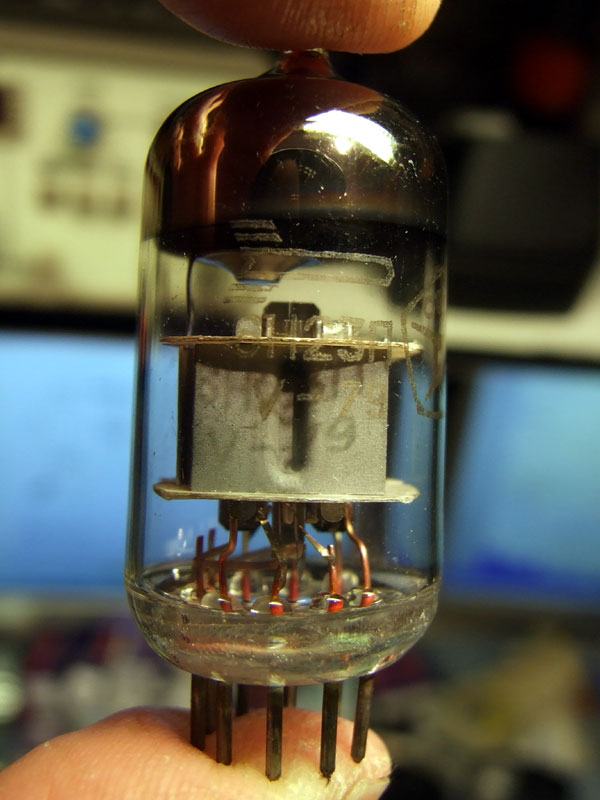

 VOSKHOD, KALUGA 6H23П | VOSKHOD, KALUGA 6H23П (Tillv: 10-97) Har testat dessa rör tidigare i en ARIAND FV-34B-V och i en Music Angel MINI L4 - Hittar dock inga lysnings intryck? - Återkommer om detta rör, hittar just nu inga rör av denna typ i lagret... |
|

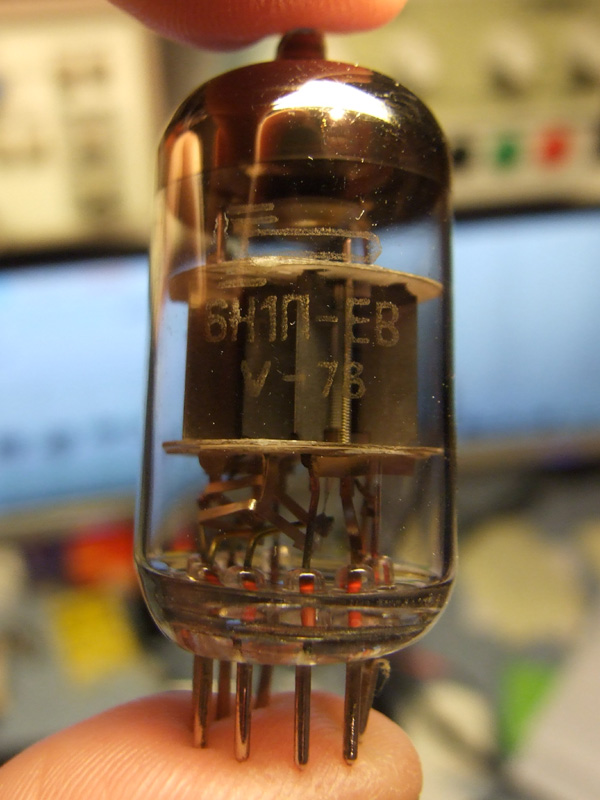

VOSKHOD, KALUGA 6H1П-EB | VOSKHOD, KALUGA 6H1П-EB (Tillv: 10-78) Bra! Sovjet CCCP tillverkad (NOS) dubbeltriod med grafit belagda anoder (Black-Plate), tillverkade 10-78, kommer från militärt beredskapslaget. Rören håller mycket hög kvalite och låter väldigt bra. Förutom detta så har dom bland den vackraste rörglöd jag har skådat på denna rörtyp. Mekaniskt förstärkta (OTK) med rhodium[R2] pläterade anslutnings pinnar/ben Spelar med fantastisk närvaro, bred, öppen och varm ljudbild, lättlyssnad och trevlig. Mycket djup basgång. Kan dock missa lite detaljer i basregistret och lägre mellanregistret. Har vissa tendenser till lätt överstyrning i vissa delar av registret. Passar antagligen perfekt till akustisk / instrumental återgivning och vinyl. P.g.a. det öppna katod/galler utförandet utstrålar glödtråden mycket värme, röret håller 85-89°C på anod plåtarna efter ca. 30 minuter uppvärmning vilket är mycket varmt för denna rörtyp. Lösningen ger även högre mekanisk känslighet med hörbar mikrofoni. |

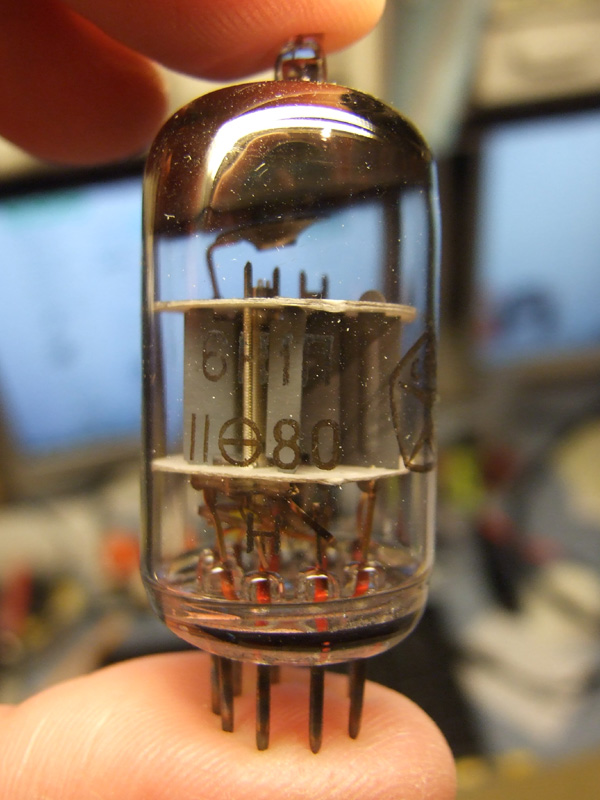

 VOSKHOD, KALUGA 6H1П | VOSKHOD, KALUGA 6H1П (Tillv: 11-80) Bäst!!
Även dessa dubbeltrioder är tillverkade under Sovjet tiden, dom är inte stämplade 'OKT', har std. stålstift (Ej pläterade) - Antagligen avsedda för den civila marknaden.
Ljudmässigt är dessa rör väldigt lika 6H1П-EB (Se Ovan) men är mindre benägen att överstyras. Rören har även bättre kontroll i basregistret, aningen förvånad!,- detta låter faktiskt riktigt, riktigt bra! Även detta rör har öppet katod / galler vilket är väldigt snyggt men gör att röret går aningen varmt. Röret har även klart hörbar mikrofoni - Trots detta har röret stora ljudmässiga fördelar, kan bli en framtida favorit! - En mycket trevlig överraskning!!! |
6H1П/6H2П kan endast drivas med 6,3volt på glöden som sitter på pin 4 & 5, medans t.ex. ECC83 ska ha 12volt glöd på samma pinnar. Glöd på ECC83 kan köras på 6,3volt men då måste pin 4/5 byglas ihop med varandra, 6,3volt kopplas sedan mellan dessa två och pin 9.
|
6H2П-EB Pinout
=======================
1. Anod-1
2. Gate-1
3. Cathode-1
4. Heater
5. Heater
6. Anod-2
7. Gate-2
8. Cathode-2
9. Screen (Shield)

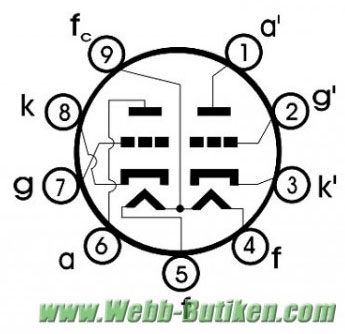

12AX7 / ECC83 Pinout
=======================
1. Anod-1
2. Gate-1
3. Cathode-1
4. Heater
5. Heater
6. Anod-2
7. Gate-2
8. Cathode-2
9. Heater center tap
läs mera om ryska elektronrör -->Här!
Till index / top
Referenser / Länkar m.m.
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
[R1] Datumkoder för Amerikanska elektronrör @ tubemuseum.com
[R2] Om Rhodium @ wikipedia.org
[R3] Datablad för 6H1П
[R4] Datablad för 6H1П-EB
[R5] Datablad för 6H2П-EB
[R5] Datablad för E88CC/6922
Till index / top
'Disclaimer'
The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners.
Notera!
Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör.
Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan.
©2010 SM2YER Goran
