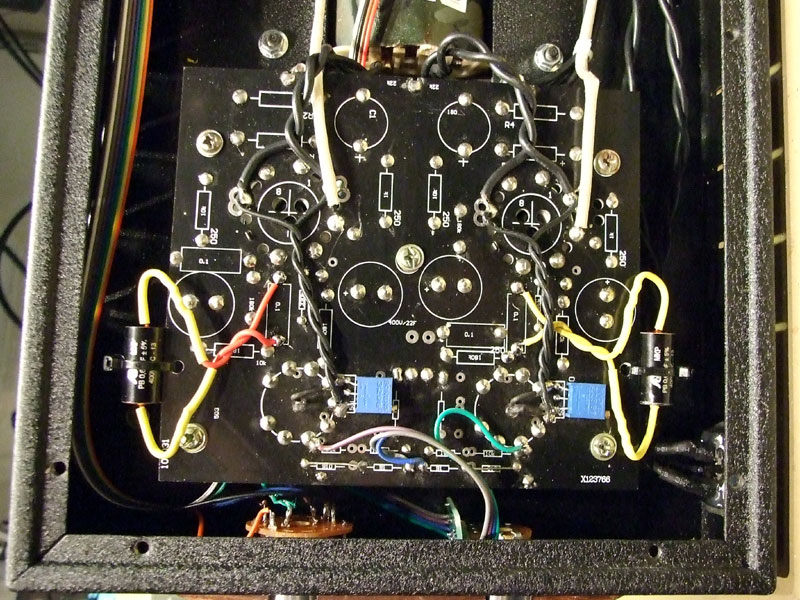

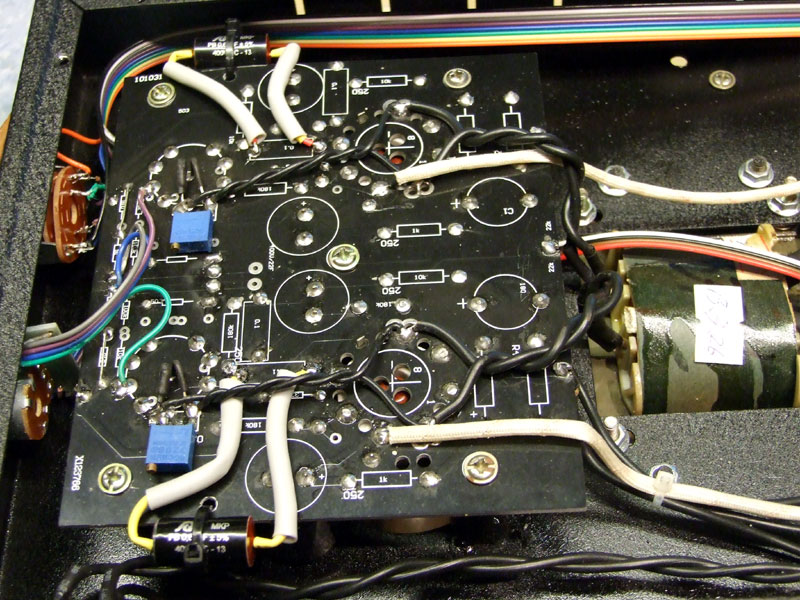

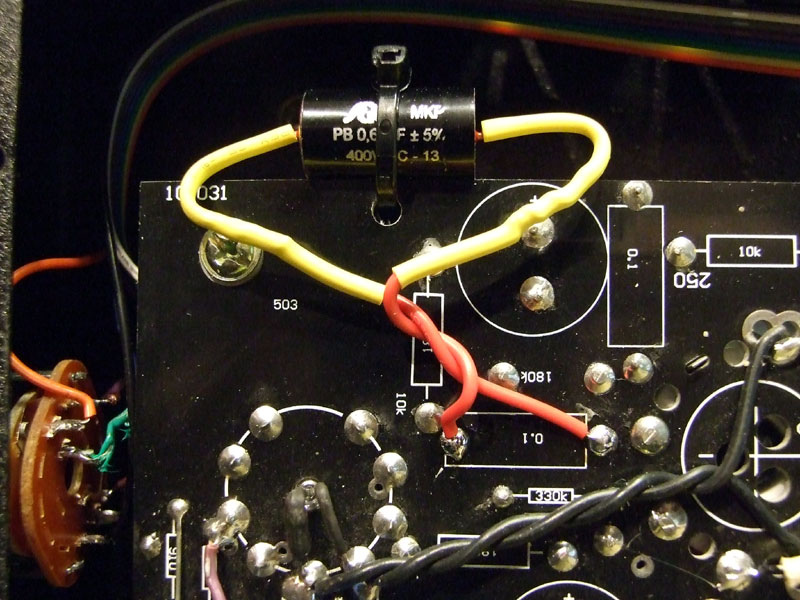

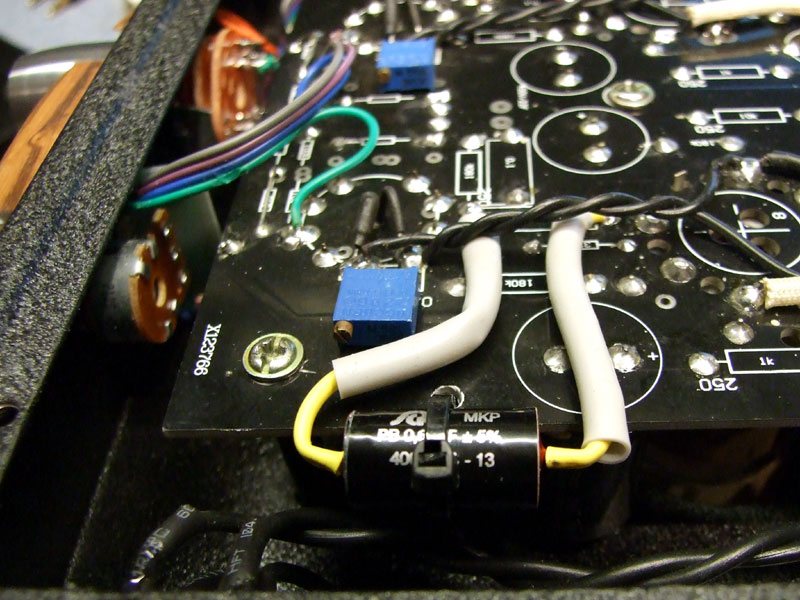

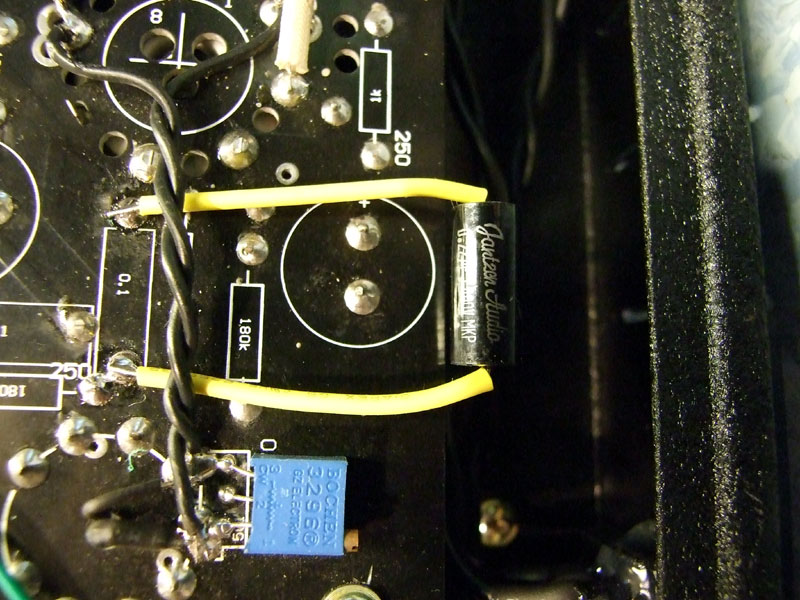

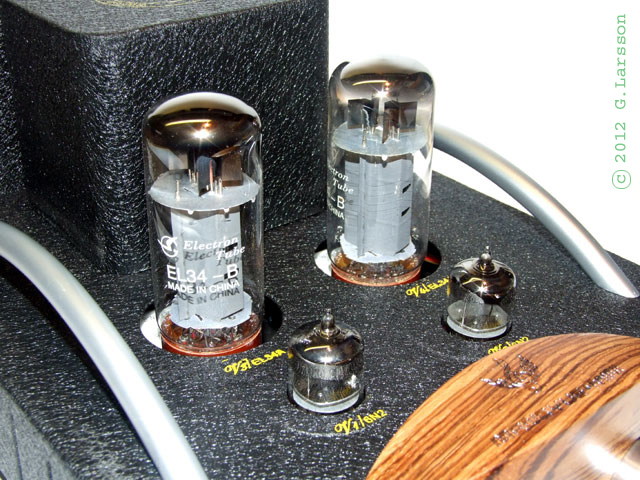

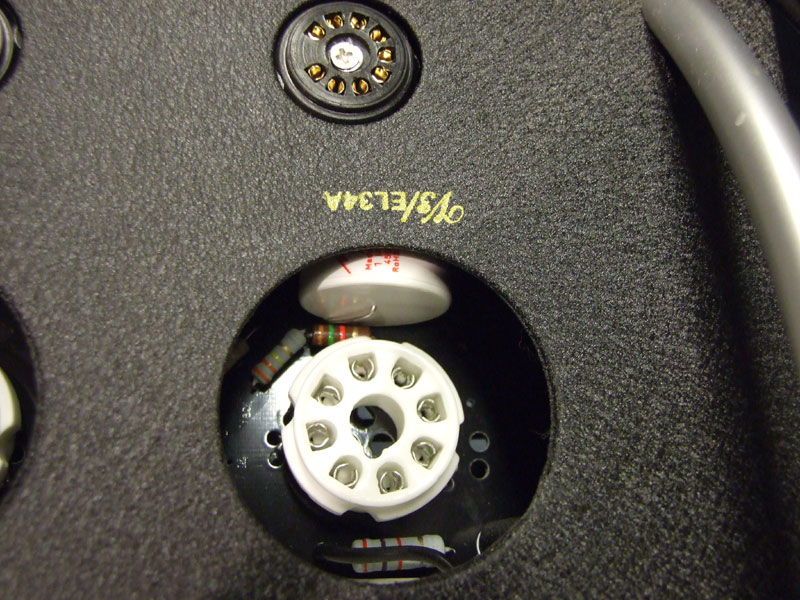

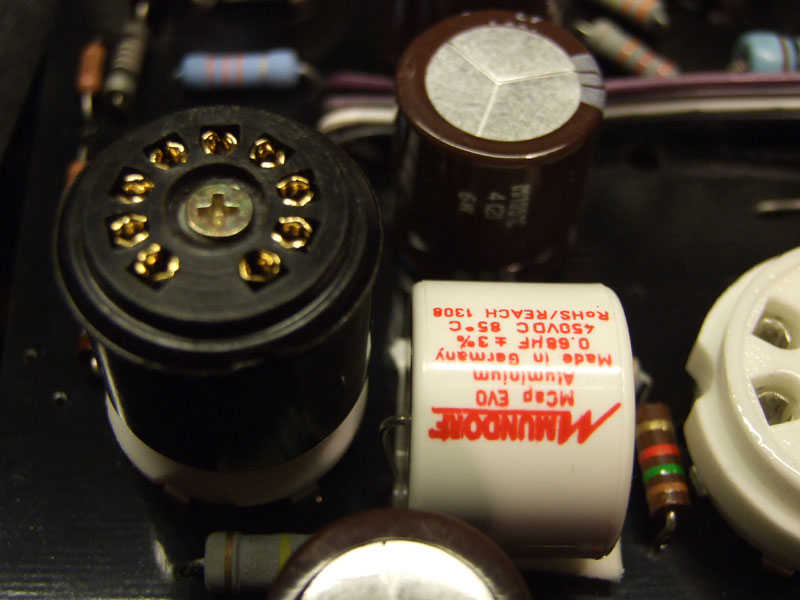

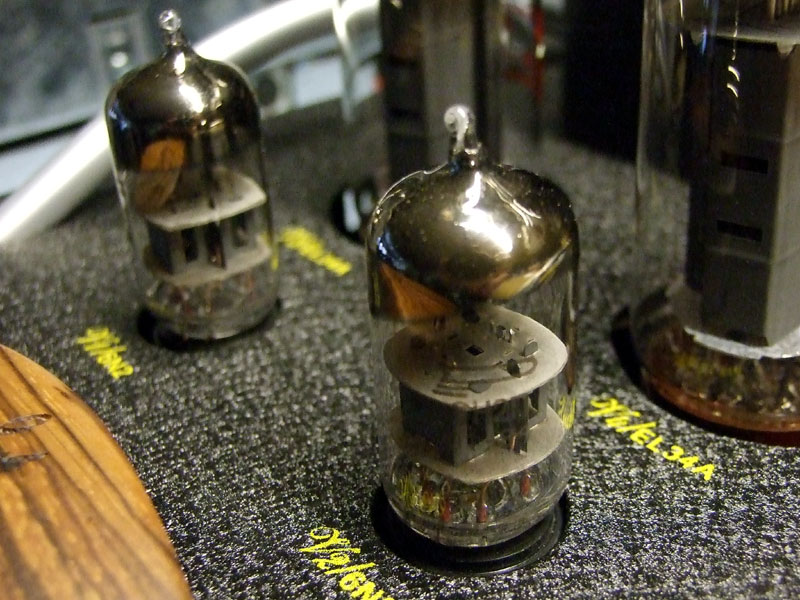

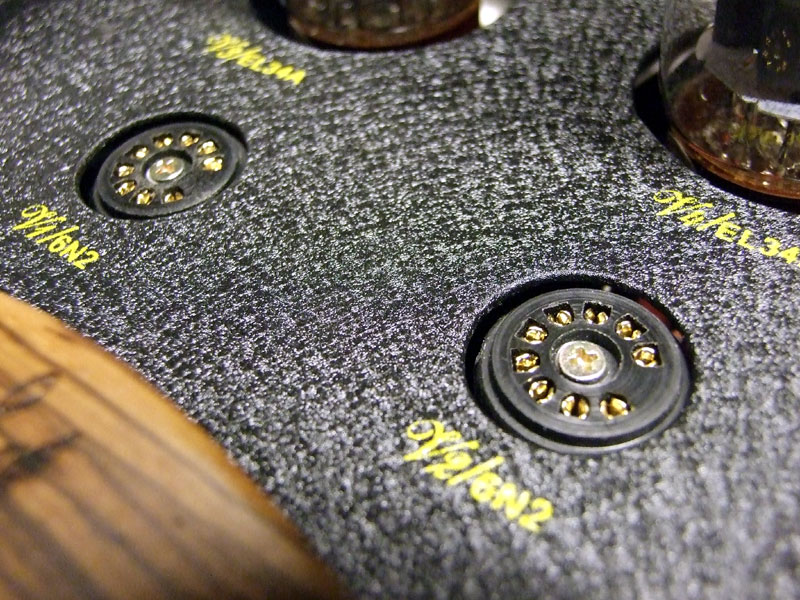

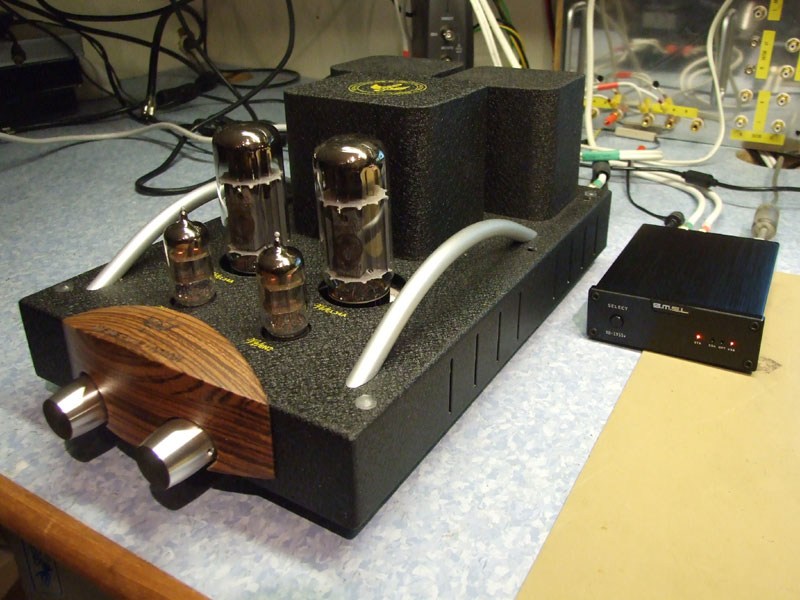

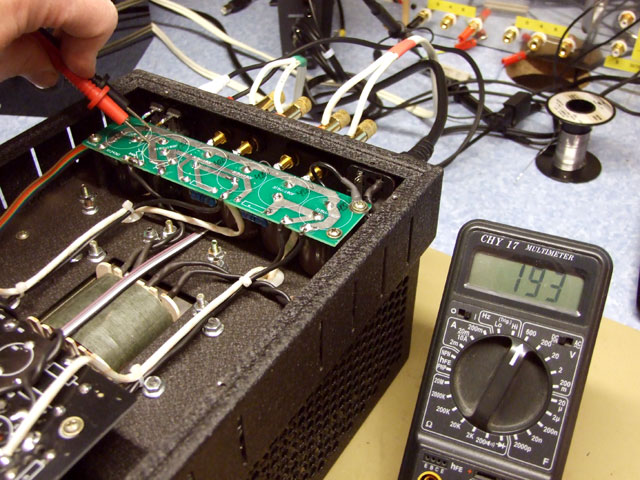

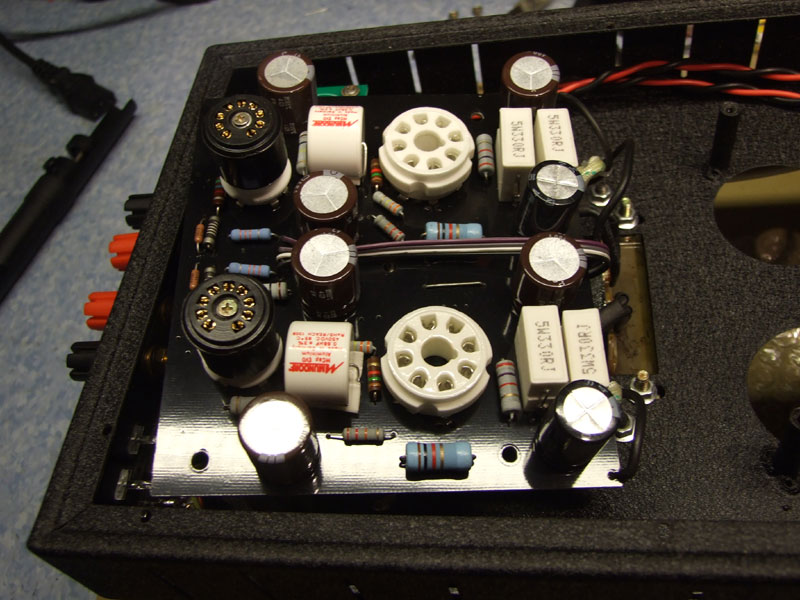

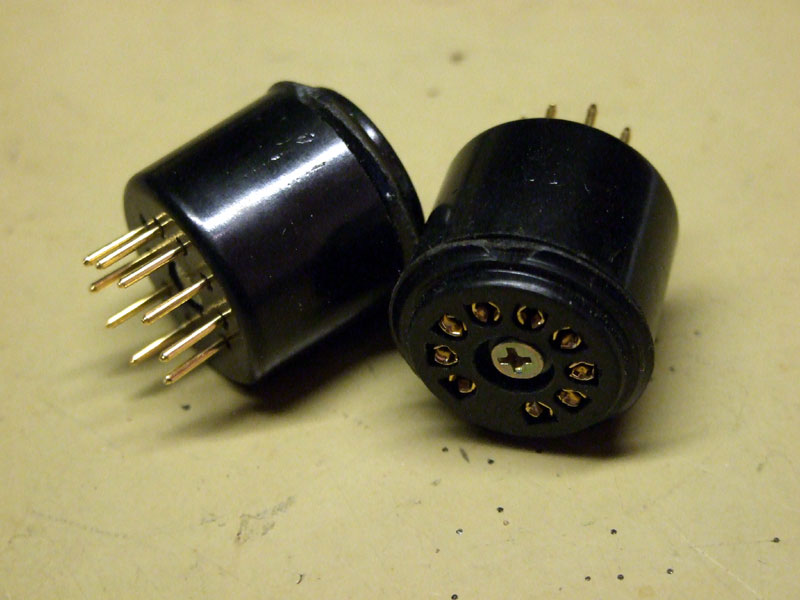

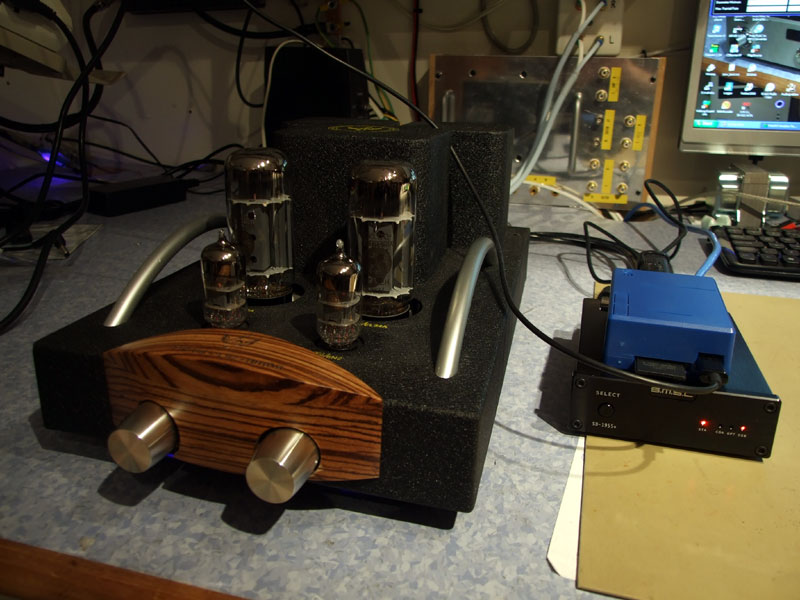

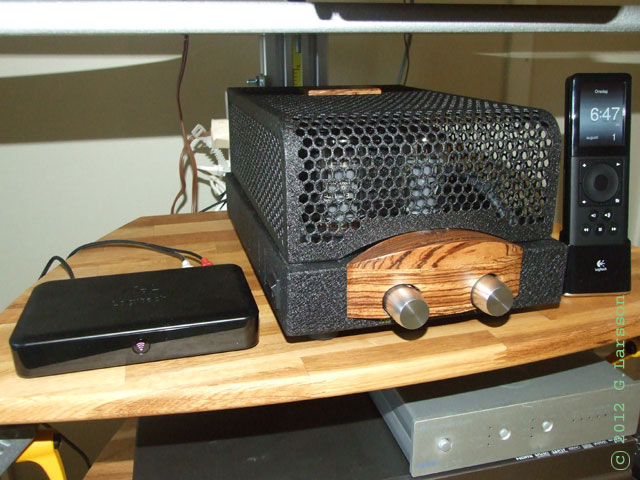

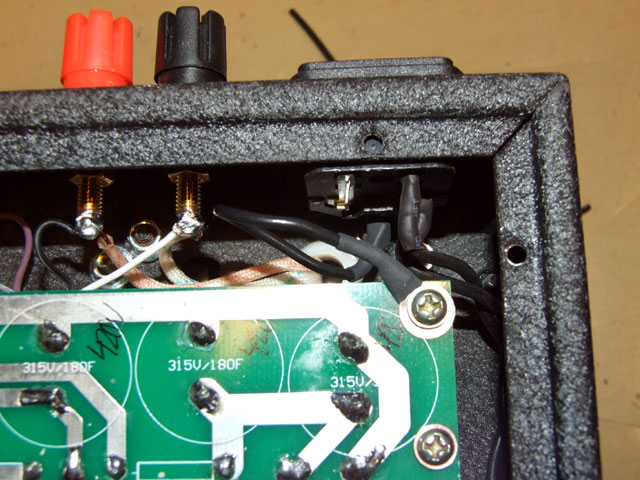

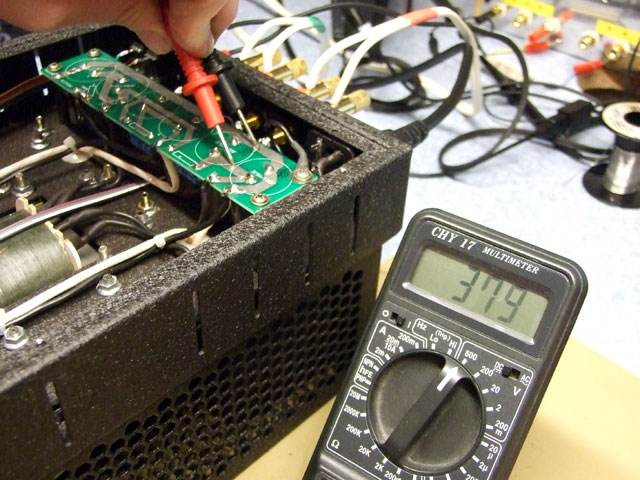

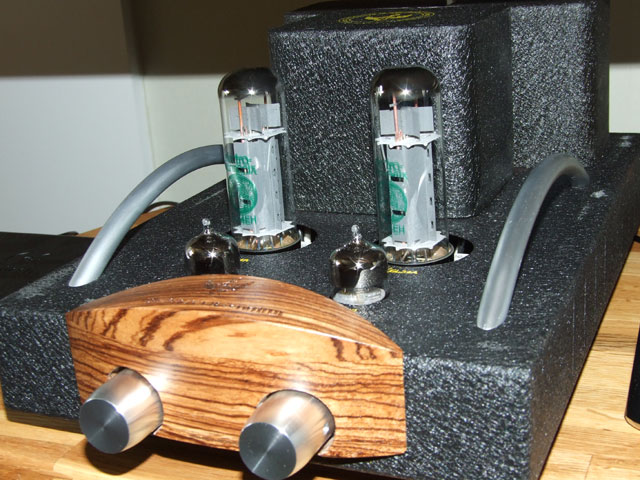

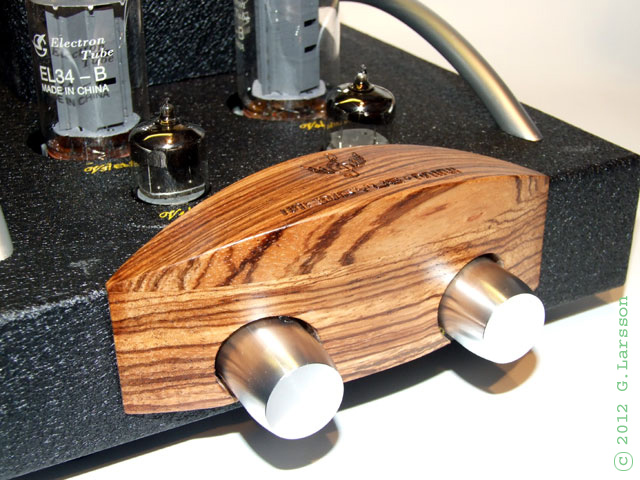

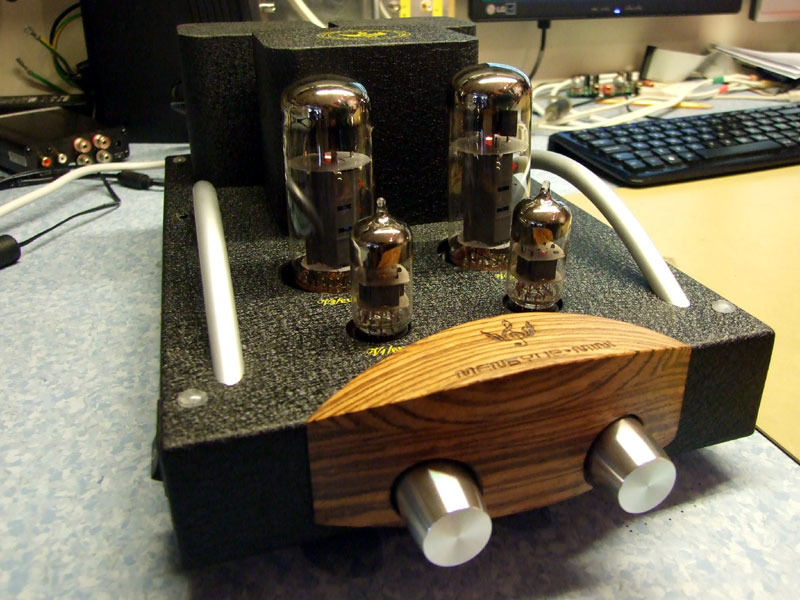

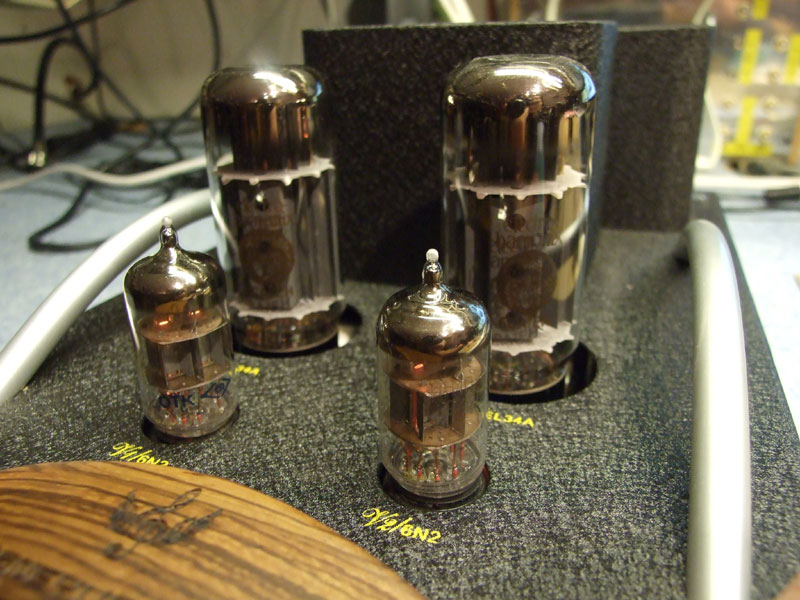

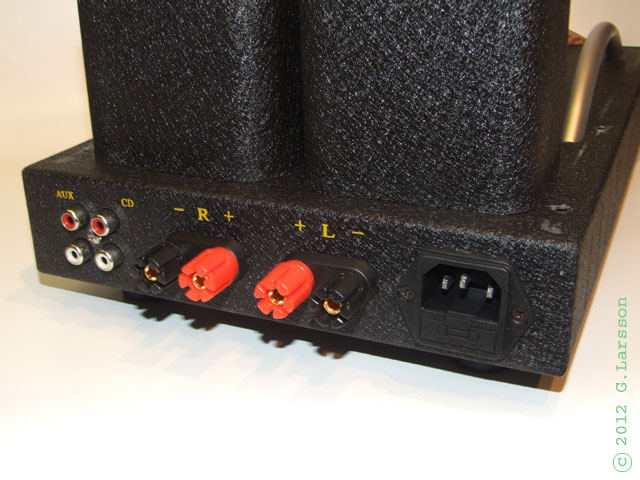

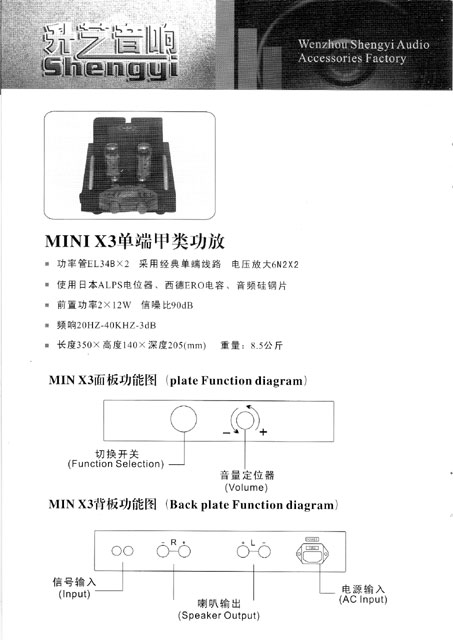

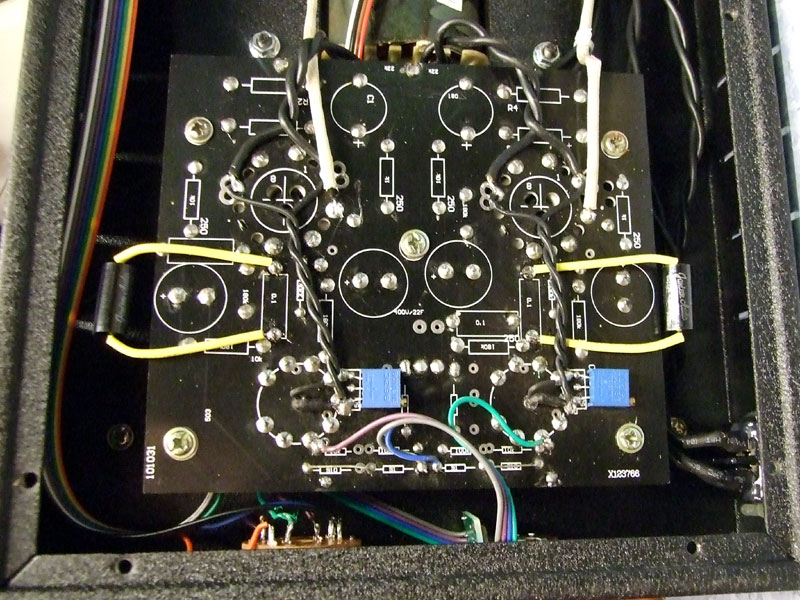

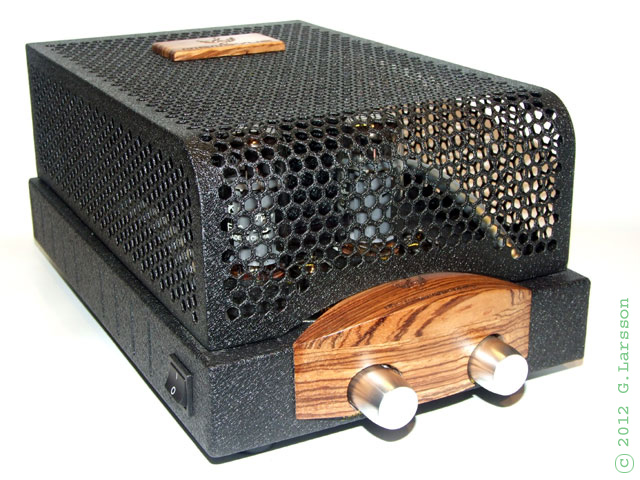

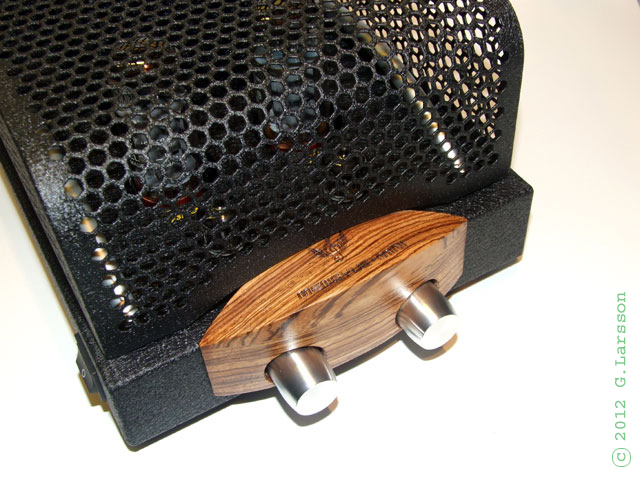

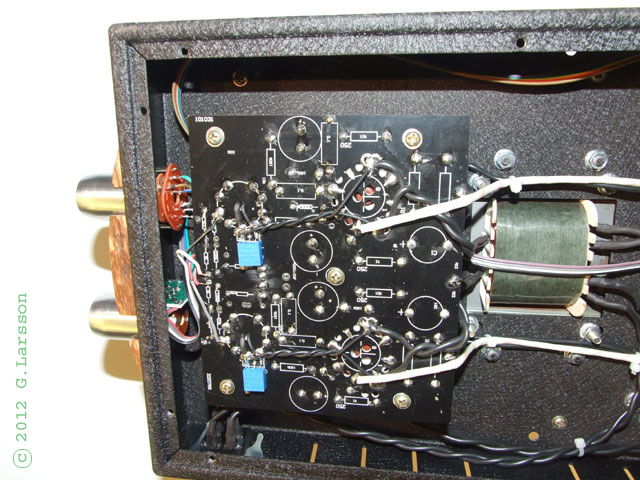

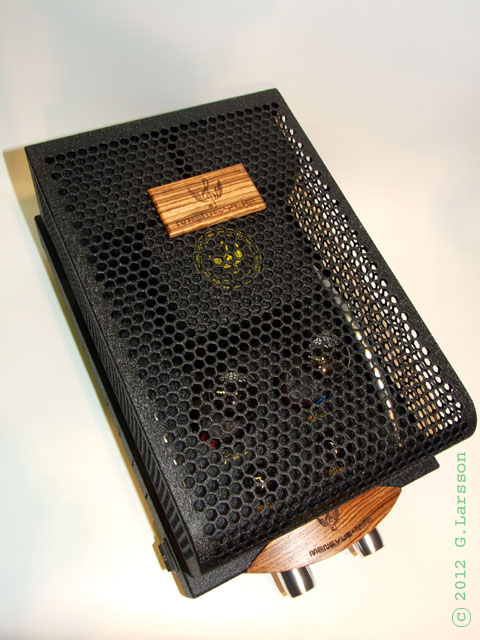

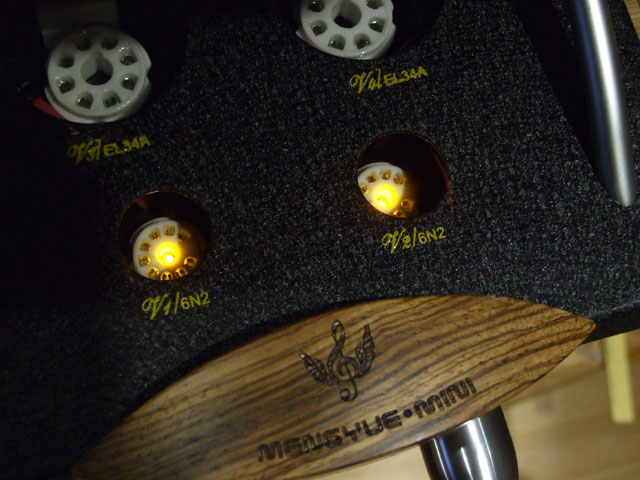

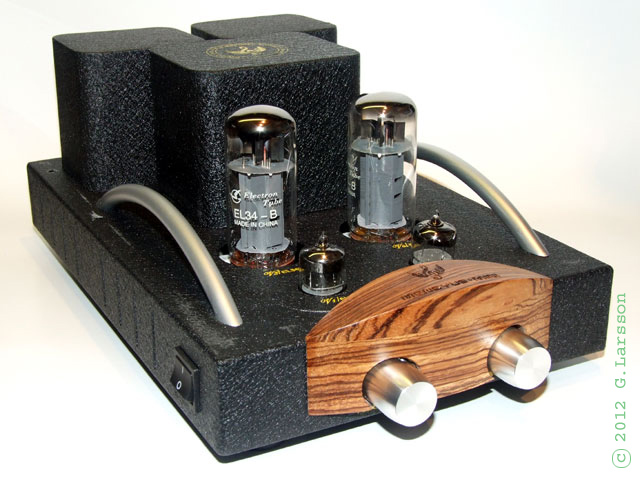

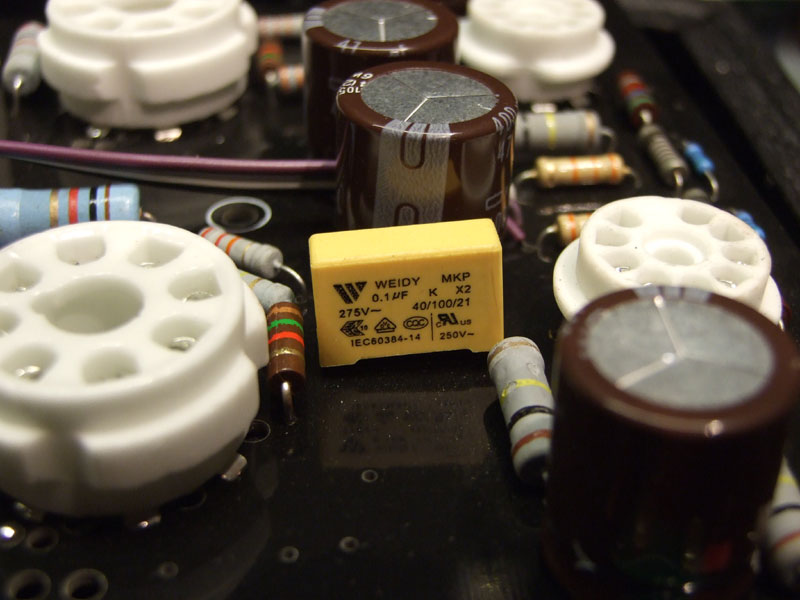

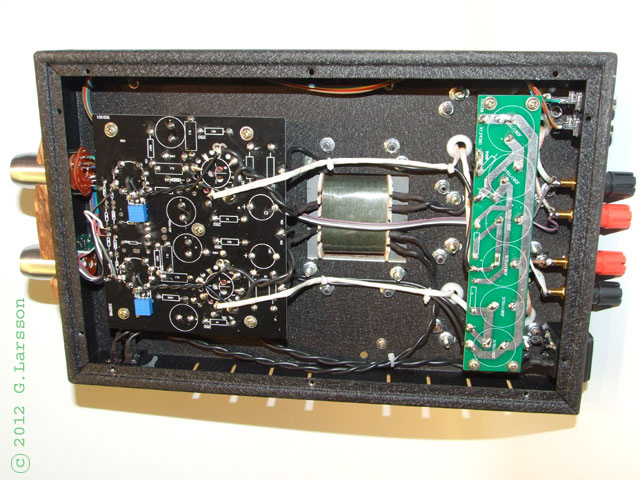

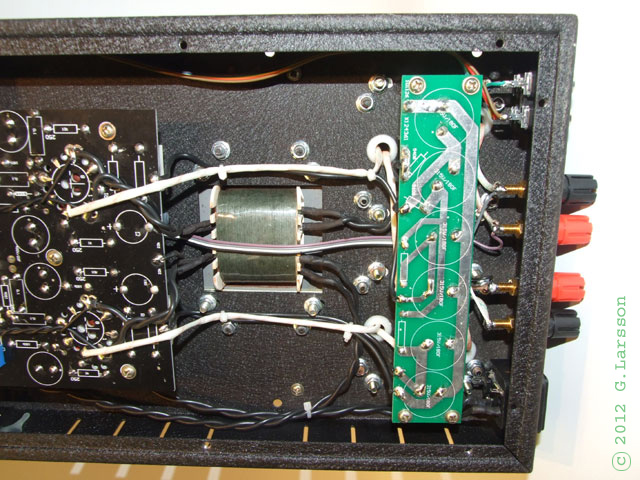

Senast uppdaterat 2014.03.12 Monterar 2x MUNDORF MCap EVO kondensatorer i ytterligare en MINI X3 förstärkare. Provspelar denna gång men en RaspberryPi / RaspyFi spelare. Har ljudmaterialet i .FLAC format på en usb 'tumme' - Spelar via en S.M.S.L SD-1955+ DAC - Lyssnar via ett par Dynavoice Challenger S-5 EX högtalare, använder mina vanliga halv hyffsade DIY-Kablar. ![]() MINI X3 med S.M.S.L SD-1955x och RaspberryPi / RaspyFi 2014.02.14 Provar med 2st Mundorf MCap EVO 0,68uF/450V kondensatorer. Mekanisk passar dessa exakt på längden i ordinarie monterings hål. Passar även på att montera 'Socket Savers' för att få upp rören lite högre. ![]() ![]() Original kondensator / Mundorf MCap EVO 0,68uF/450V på plats ![]() ![]() Mundorf MCap EVO 0,68uF/450V, kondensator syns i hål för EL34 rör 2013.10.23 Fick överslag i en av SCR kondensatorerna, märkspänningen är på 400V och spänningen över kondensatorn är bara drygt 230V. Trodde först att det var problem med något av slutrören, men en snabb växling av rör positionerna avslöjade att problemet 'satt fast' i förstärkaren. Skiftade tillbaka till Jentzen kondensatorerna och problemet var löst, bytte ut den felande SCR kondensatorn med en likadan, ändrade lite på monteringen och isolerar ledarna till signal kondensatorerna lite bättre. Håller lite extra koll på kondensatorerna, måste vara ett tillverkningsfel? ![]() ![]() 'Modifierad' isolering på ledningarna till 'SCR MKP' 0,68uF / 400V kondensatorerna 2013.10.21 Provar med ett par 'SCR MKP' 0,68uF / 400V kondensatorer (SOCIETE DES COMPOSANTS RECORD, France) från Elfa.se[L1][R2] - Vid första prov lyssningen noterar jag en klart märkbar skillnad... ![]() ![]() 2x 'SCR MKP' 0,68uF / 400V på plats ...Hela ljudbilder 'kliver' liksom fram en rejäl bit! - Allt blir lite 'livligare' och kommer närmare på ett påtagligt sätt, detaljer blir tydligare, mera artikulerat. I kombination med den bästa rörbestyckningen vi provat: 2x 6H1П-BИ och 2x 6CA7-EH, så låter detta väldigt, väldigt bra! 2013.10.20 Har även 'uppgraderat' två kondensatorer i signal vägen, en i vardera kanal. Kondensatorn sitter mellan utgången (Katod) på ena halvan av 6N2 drivröret, spärrar likspänning mellan driv/slut steg och kopplar över signalen till ingången / galler 1 (Pin5) på utgångs röret. Har en bunt audio kondensatorer från tidigare prov / byggen som används för just detta ändamål. Börjar med 'Halv bra' 2st Jantzen Audio MPK 0,22uF/400V. ![]() ![]() 2x Jantzen Audio MPK 0,22uF/400V på plats Kondensator bytet är även denna gång ett rejält lyft, std. värdet är 0.1uF - Med Jantzen Audio MPK 0,22uF upplever jag att ljudbilden blir 'luftigare' med mera närvaro och klarare detaljer. 2013.10.20 Dax att provat lite 'rör rullning' på MINI X3, har provat lite olika rör tidigare men nu har jag betydligt fler EL34 rör att välja mellan. Kör just nu med 2x NOVOSIBIRSK 6H1П-BИ GOLD i drivsteget och ELECTRO HARMONIX 6CA7-EH i utgången. ![]() ![]() 2x 6H1П-BИ och 2x 6CA7-EH Kör i övrigt med .FLAC filer på datorn via en extern DAC S.M.S.L SD-1955+ - Lyssnar via ett par Dynavoice Challenger S-5 EX högtalare, använder mina vanliga halv hyffsade DIY-Kablar. Detta låter riktigt bra! - Avgrundsdjup bas, ändå rellativt rapp och detaljerad. Mellanregistret är aningen varmt, alla detaljer är på plats, väldigt lättlyssnat. Har hört klarare diskant, saknar lite klarhet men låter ända bra. 2013.09.28 Testar att köra med s.k. 'Socket Savers' för att enklare kunna byta drivrören i MINI X3 förstärkaren. I original utförande sitter rör socklarna väldigt djupt, hålet där röret går upp genom schassi ovan sidan är väldigt precis i diameter (max 1mm marginal!), detta gör att det blir väldigt svårt att sätta i och ta ur drivrören. ![]() ![]() 2st 'Socket Savers' / Monterade i MINI X3 Med 2st 'Socket Savers' kommer rör sockeln i höjd med chassi ovan sidan och rörbyte blir nu väldigt enkelt. (På bilder längre ner på sidan syns hur rören sitter monterade i original utförande) ![]() ![]() 'Socket Savers' och drivrör monterade i MINI X3 2012.08.03 Provspelar med 2x 6N2P drivrör och 2x EL-34EH i slutsteget, det låter helt förträffligt. Upplever att detaljerna i musiken framträder tydligare och mera exakt, men samtidigt kanske något mindre varmt(?) - Tror att original '6N2' driv rören kan ha något högre gain, ska testa att rulla tillbaka dom a.s.a.p. ![]() ![]() 6N2P(NOS)+EL34-EH(NIB) / Christina Perry 'The Lonely' i .flac format på SqeezeBox spelaren Noterade redan tidigare att förstärkaren låter väääldigt bra redan med original rören, så det kan nog bli lite svårt att åstadkomma några riktigt stora underverk med 'tube rooling' denna gång. 2012.08.02 Monterade ur driv / slutrör för att prova med två ryska dubbel trioder 6N2P/6H2n (NOS) som drivrör - Dom är tillverkade 01:1984 vid Voskhod, Kaluga Factory USSR(CCCP) - Drivrören är lite svåra att få ur p.g.a. den nedsänkta sockeln, det går inte att 'vicka' runt röret som man normalt ska göra, röret måste dras rakt upp. Slutrören går att 'vicka' runt lite, så dom är det inga problem att få loss. I Slutsteget provar jag 2x EL34-EH (Electro Harmonix) rör, dom är mina absoluta favoriter, återkommer när jag har lyssnat lite mera, hinner bara prova att allt fungerar i kväll. Noterade att konstruktören har 'hjälpt till' lite med den fina rör glöden, i centrum på drivrörens socklar sitter det en 3mm gul lysdiod (LED), den ger ett extra snyggt och varmt ljus. ![]() ![]() RÖR-Uppgradering från Webb-Butiken.com[L2] / Lysdioder (LED) i rör socklarna 2012.07.31 Första prov lyssningen, kopplade upp förstärkaren, kör med våran streaming spelare 'SqueezeBox Duet' och Dynavoice M-85 högtalare. Det första jag lägger märke till är att förstärkaren är väääldigt tyst, mycket lågt egenbrus och inget nät brumm, Helt tyst... ![]() ![]() Första prov lyssningen Dom två slutrören 'Shuguang EL34-B' är samma rör som sitter original i 'YAQIN MS-34D' då i Push-Pull koppling, här går dom nu i 'Single-END' / Klass A och jag blir lite förvånad att det låter så bra! - Tidigare erfarenhet av dessa rör är att basen har varit lite dominerande och att detaljer då försvinner. man kan lungt säga att 'Shuguang EL34-B' inte har varit någon direkt favorit. Upplever att ljudbilden är väldigt komplett, mjuk och samtidigt detaljerad, lite 'insmickrande' och väldigt lätt att lyssna på, lätt att gilla. Trots detta så saknas inte något ens i bas registret. Då förstärkaren är ganska effekt svag så kan man ju inte förvänta sig något bas-monster heller. Som sagt så upplevs ljudet som 'komplett' - Hela registret verkar att gå igenom med i stort sett samma nivå, inget framhävs, inget försvinner, allt är med och ligger där det ska. ![]() ![]() RÖR Glöd, Mmmmmm... 2012.07.30 Fick hem förstärkaren idag, packade upp och tog några bilder. Innan vi kopplar upp förstärkaren kollar vi lite innuti så att det inte blir någon överraskning. Vi kollar El-Anslutningar / Avsäkning / Huvud strömbrytare / Jordning / kortsslutning o.s.v. - Vi kollar även på helheten, kvalite på lödningar, kabel dragning m.m. Egna mätdata Har även försökt mig på att göra lite egna mätningar på förstärkaren, har mätt uteffekt, frekvensgång, signal/brus förhållande och distortion. Här presenterar jag lite mätdata. Notera! Detta är endast experimentella mätningar

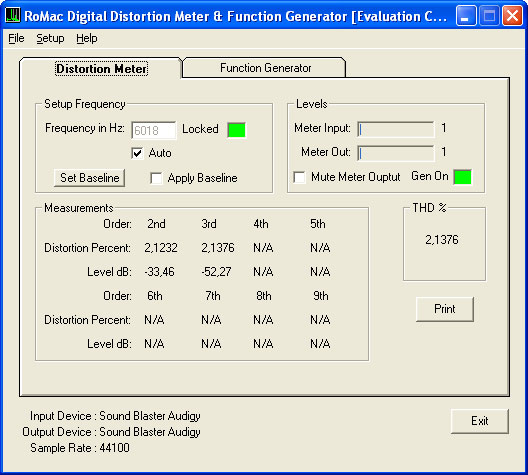

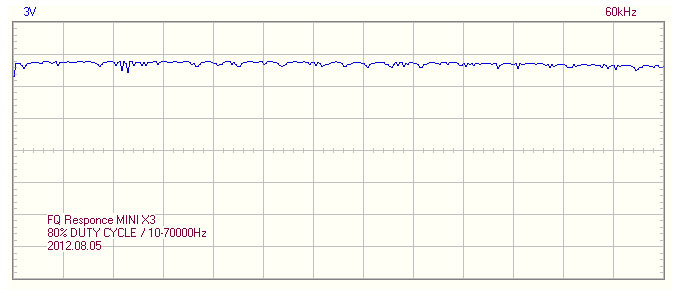

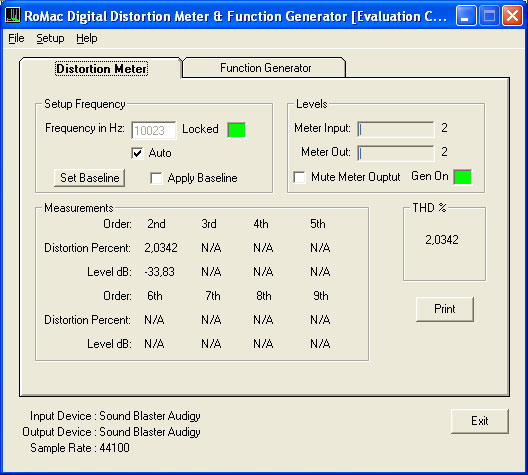

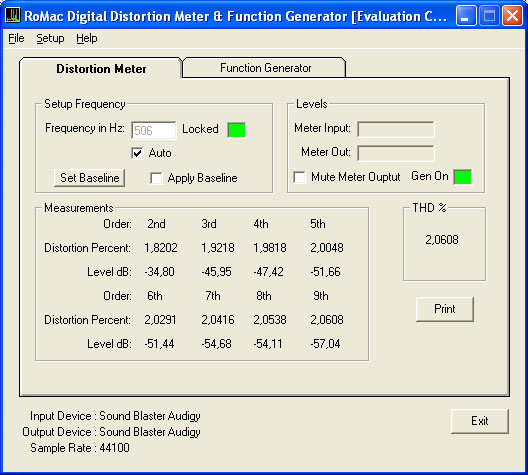

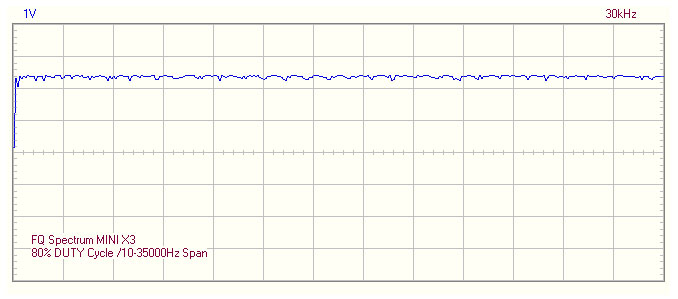

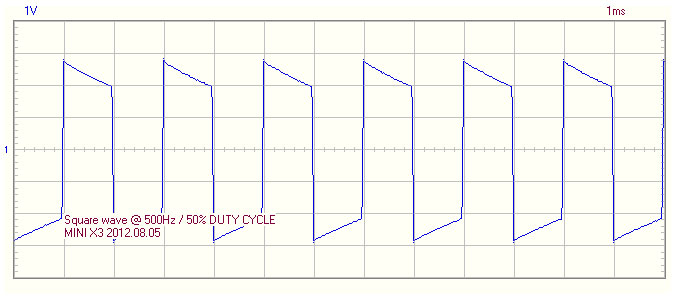

![]() Uppmätt frekvens gång MINI X3 / 10-30000Hz ![]() Uppmätt frekvens gång 10-70000Hz visar successiv dropp på tot. -3dB vid freq > 30KHz (Något högre signal nivå, måste ha kommit åt volym potten av misstag) Vid mätningar under 500Hz noterar vi betydande harmonisk (intern) distortion, antagligen mekanisk resonans i slutrören (Akuatiskt hörbar vid högre effekter) - Mätningarna har utförts med original rör 2x 6N2 + Shuguang EL34-B / Mätutrustning: PC/USB anslutet flerfunktions instrument Velleman PCSGU250 + Egentillverkad 'Mätpanel' med bl.a. dummy-load. Som referens instrument använder vi även ett oscilloskop 'PHILIPS PM 3212' och en signalgenerator 'PHILIPS PM 5110' (För dubbel kontroll av mät resultat). ![]() ![]() Sinusvåg @ 500Hz / 6000Hz med 50% av MAX uteffekt (Högerklicka välj 'visa bild') ![]() Sinusvåg @ 10000Hz med 50% av MAX uteffekt (Högerklicka välj 'visa bild') **För mätning av distortion (THD = Total Harmonic Distortion) använder vi 'RoMac Digital Distortion Meter' och datorns ljudkort 'SoundBlaster Audigy SE' - Vid högre frekvenser > 10000Hz misstänker jag att övertonerna hamnar ovanför ljudkortets frekvensområde? - Kollar på detta a.s.a.p. (Experimentell mätning) ![]() Fyrkantvåg @ 500Hz med 80% av MAX uteffekt Den sista mätningen med fyrkantvåg tyder på att strömförsörjningens filter kapacitet är något för liten, alt. att capacitiv påverkan i signalvägarna är lite för stor. Notera! Detta är endast experimentella mätningar Tolkning av mätresultat Naturligtvis kan man välja att göra vissa mätningar, samtidigt kan man även välja att vilja se vissa mätresultat mera än andra. Mätresultaten kan ändå bidra till att man kan skapa sig en uppfattning om förstärkaren elektriska egenskaper, därmed kan man även göra en uppskattning på hur väl en förstärkare kan återskapa t.ex. en musik inspelning. Till sist så är det ändå dina öron som ger det viktigaste 'mätresultatet' - Det kan faktiskt låta helt fel från en förstärkare med hur bra mätdata som helst. Glöm inte bort att Ljud är något man upplever med sina egna sinnen, den totala ljud upplevelsen har så många ingående parametrar bl.a. högtalarna, lyssningsrummet, val av ljud materialet m.m. m.m. listan kan göras hur lång som helst... Om Förstärkaren Förstärkaren är helt rör bestyckad sånär som på likriktaren som är halvledare (2st 1N5403 Dioder) - Som drivrör sitter 2st Kinesiska dubbel trioder '6N2', dom körs 1st per kanal med förstärkning i ett steg. (Parallell kopplade) - I slutsteget sitter 2st Kinesiska Pentod RÖR 'Shuguang EL34-B', en per kanal (Single-END). Slutrören jobbar i 'Klass A' med galler 3 kopplad till katod och anod återkoppling via en resistor till galler 2 (Klassisk koppling). ![]() ![]() Paket med förstärkaren har just kommit / Upp packning Allt är bra packat, förstärkaren är packad 'upp och ner' antagligen för att skydda botten locket som är tillverkat i något som liknar glasfiber laminat. Gallerkåpan däremot är ganska kraftig och har större yta / större möjlighet att ta upp och fördela tryck än vad dom fyra apparat fötterna har, så det är antagligen en bra ide att packa / skicka förstärkaren med 'fötterna upp'. ![]() ![]() Intern uppbyggnad / Närbild förstärkar kort Invändigt verkar förstärkaren att vara riktigt prydligt uppbyggd. Drivsteg / Slutsteg / båda kanalerna sitter på samma kretskort. Likriktare och filter kondensatorer sitter på ett eget kretskort långt från förstärkar kortet, men tyvärr väldigt nära in/ut gångarna. En 4-Ledad flatkabel för 'feed-back' till drivsteget går väääldigt nära, tvärs över nät-transformatorn... ![]() ![]() Närbild likriktar / filter kort / Förstärkaren framifrån På front panelen sitter volym kontroll + ingångs väljare infällda i en bit snyggt, välarbetat ädel-trä. Volym kontrollens potentiomenter är av 'ALPS' fabrikat (Enl. instruktionsboken) ![]() ![]() 2x 6N2 + 2x Shuguang EL34-B / Volym kontroll + Ingångs väljare El-Anslutningen görs med en std. strömkabel med CEE 7/7 - IEC 60320 kontakter - På förstärkaren sitter även en ingångs säkring (2A/250V Snabb/Fast), i säkringshållaren sitter även en reserv säkring. Konstaterar att huvud strömbrytaren är 2-pol och bryter både nolla och fas, så långt är allt bra. Apparat anslutningen saknar dessvärre jord anslutning. Kontrollmäter spänningsfall över vitala komponenter som t.ex. filter kondensatorerna, mäter 379V över en kondensator märkt 420V och 193V över en som klarar 220V m.a.o. helt OK! ![]() ![]() Bak panel med in/utgångar samt EL-Anslutning med säkringshållare Phono (RCA) kontakterna på ingångarna är INTE guld pläterade, högtalar terminalerna däremot är både guldpläterade och rejäla. Dom klarar 4mm banan kontakter eller gaffel kabelskor. Åtgärdar jordningen med en ledare mellan jord anslutningen på IEC 60320 kontakten och chassi ![]() ![]() Fixad jordning / Bak panel med in/utgångar samt EL-Anslutning med säkringshållare Den medföljande instruktionsboken är på hela 20 sidor, En(1) sida behandlar 'MINI X3' förstärkaren, där står antagligen allt man behöver veta för att sätta igång förstärkaren, m.a.o. inte mycket och dessutom mest på Kinesiska som inte är helt lätt att läsa... ![]() ![]() Instruktionsbok / MUSIC ANGEL MINI X3 från ovan. Trädetaljerna på front / Gallerkåpan är riktigt fint utförda och matchar riktigt bra. Tillverkarens namn / modell verkar att vara inbrända i träet med laser. Förstärkaren levereras med en Gallerkåpan som man lätt tar av om man vill se mera av rören. Hela förstärkaren och locket är 'frost' lackerade i matt svart med text tryck i gult, ser ut lite 'gammeldax' men är faktiskt riktigt snyggt. ![]() ![]() MUSIC ANGEL MINI X3 Några noteringar Plus :-) Några noteringar Minus :-( Tekniska data 'MUSIC ANGEL MINI X3'
Budget
![]() Länkar / Referenser Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer. [L2] elfa.se [L3] Bl.a. 'AUDIO grade' kondensatorer autsprechershop.de [R1] Datablad för SOCIETE DES COMPOSANTS RECORD MKP Kondensatorer [R2] Super bra beskrivning Om rörförstärkare skriven av Hans Egebo, Danmark. [R3] Datablad för MUNDORF MCap EVO Kondensatorer ![]() 'Disclaimer' The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners. Notera! Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör. Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan. ![]() ![]() ©2010 SM2YER Goran |
