- AV-Möbel i EK -

2009.04.10 Monterade AV-Möbeln idag, konstaterade att TV-Skärmen hamnade en aning högt, ska försöka att placera centerhögtalaren ovanför skärmen, då är det inga problem flytta ner skärmen ca: 10cm.

Byggde denna 'slimmade' AV-Möbel i oljad EK för att få upp anläggningen från golvet och samtidigt dölja alla kablar. Sidor / front och mellan hyllan är gjorda av en återvunnen skrivbords skiva i EK-Faner (Spånskiva) - Topp hyllan är utförd i massiv stavlimmad ek.

AV-Möbeln går endas ut 280mm från vägen, AV-Receivern har placerats från sidan stående på 'hög-kant' - Fronstycket kan öppnas helt för enkel inkoppling av alla kablar.

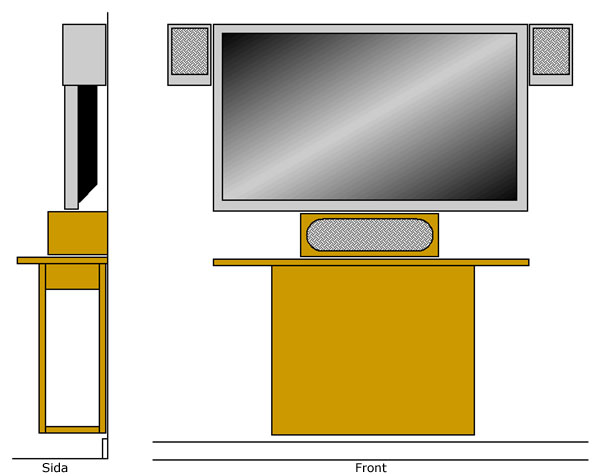

AV-Möbel / Skiss

AV-Hylla
  Typ ............... AV-Möbel
  Mått (BxHxDmm) .... 1050 x 700 x 280 mm
  Kylning ........... 92 x 92 x 25 mm datorfläkt 12V/DC (ADDA)
  Vikt .............. 8,5 kg

- Kylning -
En AV-Receiver förbrukar en hel del effekt och behöver antagligen all kylning som den kan få, om den placeras 'normalt' så sker kylningen genom botten/topp plåten med hjälp av självdrag (Varm luft stiger uppåt av sig själv!)

I våran snygga AV-Hylla så är det tänkt att AV-Receivern ska ställas på hög-kant. AV-Receivern tänkta förmåga att kyla sig själv sätts nu ur spel, kylningen måste nu lösas på annat sätt! - Lösningen är en fläkt och en Luft-kanal som leder in luften på AV-Receiverns undersida. Från-luften släpps ut i lådan och avleds frammåt genom det övertryck som bildas.
Se även skiss nedan.

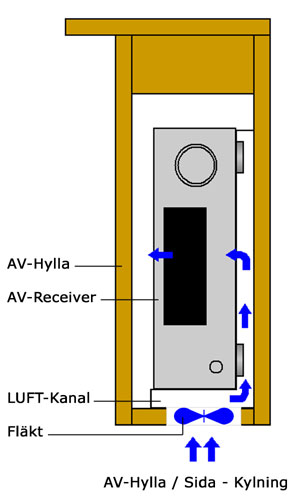

AV-Möbel / Kylning

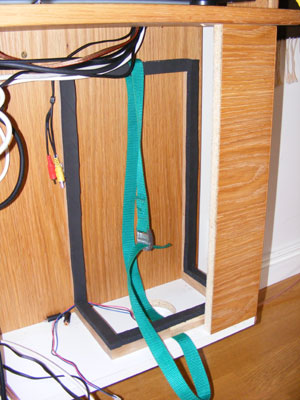

Insidan av AV-Möbel. På bilden kan man se luft-kanal och fläkt då AV-Receivern ännu
inte är monterad.

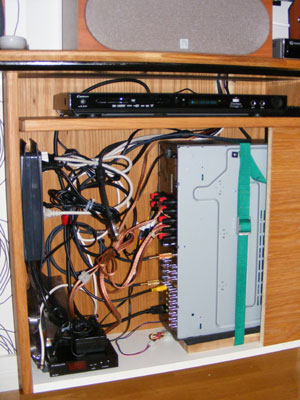

Den gröna remmen är till för att hålla AV-Receivern på plats för att sluta tätt mot den svarta tätningslisten.

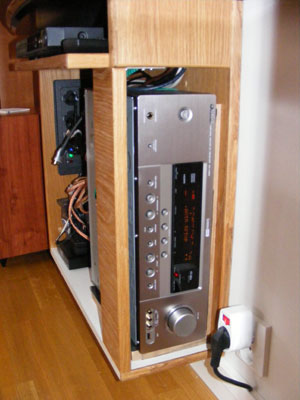

Innsida utan / med AV-Receiver monterad, all inkopplig lätt åtkomligt med front omonterad

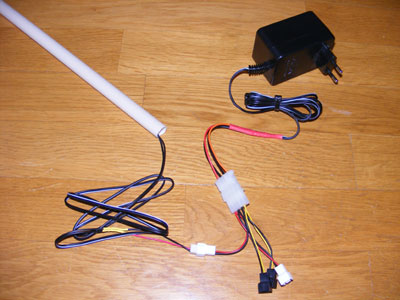

Kylfläkt och ledbelysningen drivs av samma nätaggregat 12V/DC

- LED-Belysning -

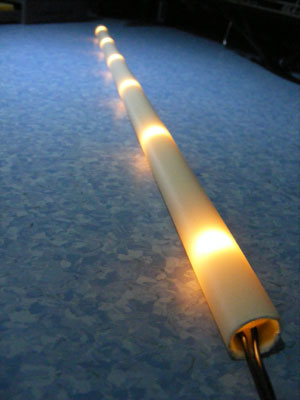

Använder här vita LED (Lysdioder / LED=Light Emitting Diod) för att få en billig / snygg belysning (Bak-ljus) till våran anläggning. Lysdioderna är monterade med 100mm (Alt. 50mm) avstånd tillsammans med förkopplingsmotstånd på etsade kretskort i formatet 10x200mm, för att få den längd man önskar så skarvas rätt antal kretskort ihop med löd-byglar. Med 3,3V lysdioder och en spänningsmatning på 12V/DC ska förkopplingsmotstånden vara 470ohm. (Ett motstånd per LED)

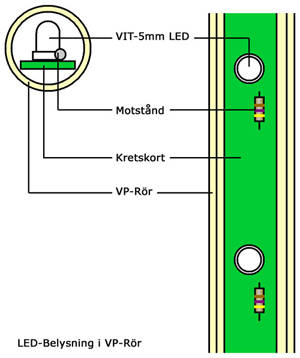

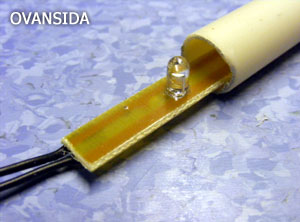

Skiss / LEd-Belysning i VP-Rör

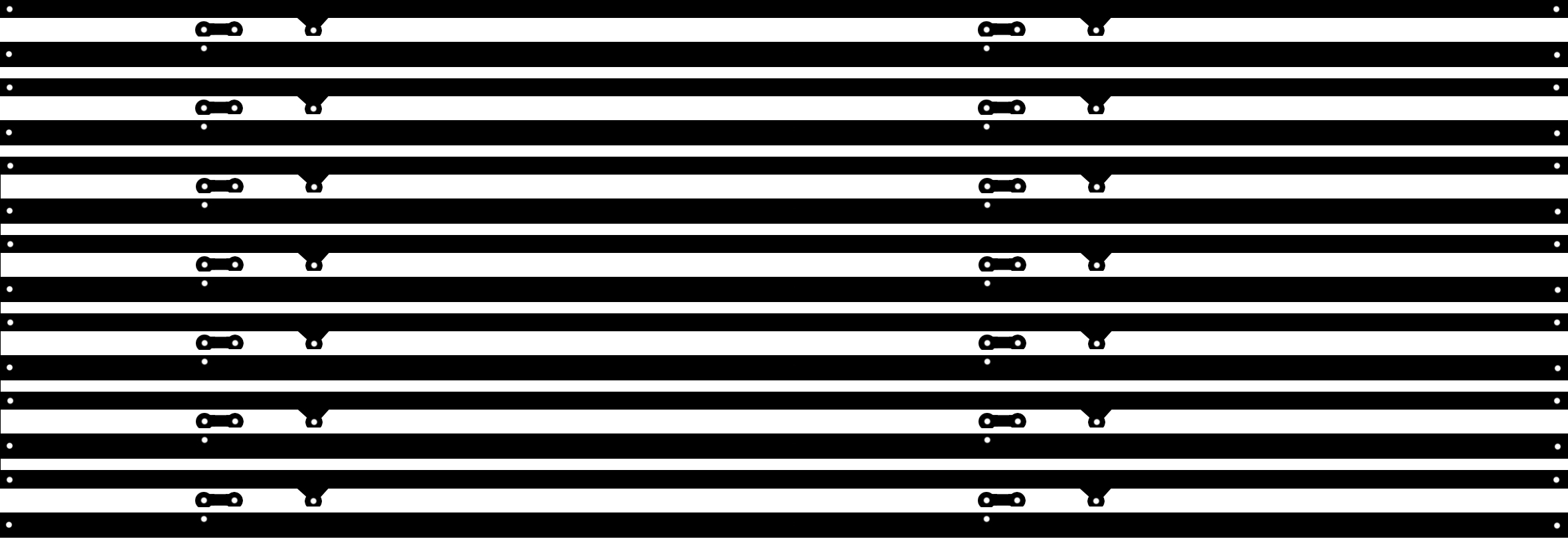

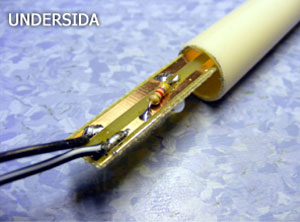

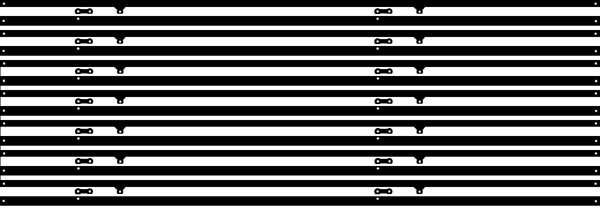

På denna 'Prototyp' var jag tvungen att montera förkopplingsmotstånden på undersidan av kretskortet p.g.a. fel avstånd mellan löd-öarna, detta är nu korrigerat på PCB-Layout.
