Integrerad RÖR-Förstärkare 'Made in China' (PRC)
OUNEIDANJI AC-EL34
'Single-End' Klass A / 2x 6К3 + 2x EL34
|
|
INDEX

Testar nu med Driv: 2x 6K3 och Slut: 2x TUNGSRAM EL34
NOTERA! Modifieringarna förutsätter att man har kännedom om elsäkerhet, man bör även ha grundläggande kunskap inom elektronik, lödning o.s.v. Har man INGEN tidigare erfarenhet av liknande ingrepp så ska man INTE ge sig in på detta!
|
Senast uppdaterat
2012.12.05 Testar att använda den lite udda Kinesiska pentoden '6P13P' som ersättare för EL34 i en Singel-End förstärkare, kolla mera på den egentillverkade 'rör adaptern' och
läs om våra lyssnings intryck -->Här
2012.05.21 Single-End förstärkaren nu såld till köpare i Mellersta Sverige, köparen verkar ut att vara nöjd och glad med den. Har mailat och frågat om lite bilder och 'upplevelser' med förstärkaren, skulle vara lite kul
att få veta lite om dess fortsatta 'äventyr'.

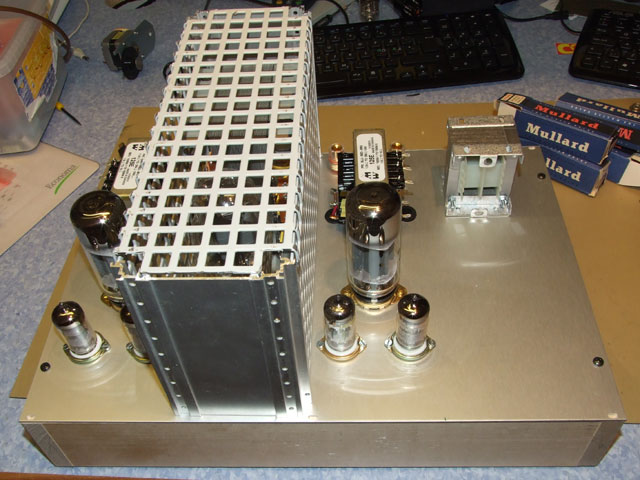

Här 'leker' vi vidare med ett DIY-Bygge av en egen 'Sigle-End' förstärkare, du kan följa bygget -->Här! - Vi testar även en RÖR-Förstarkare med två push-pull kopplade EL34 per kanal i slutsteget, läs mera om 'YAQIN MS-34D -->Här!

DIY-Bygge av Single-End förstärkare / Testar YAQIN MS-34D

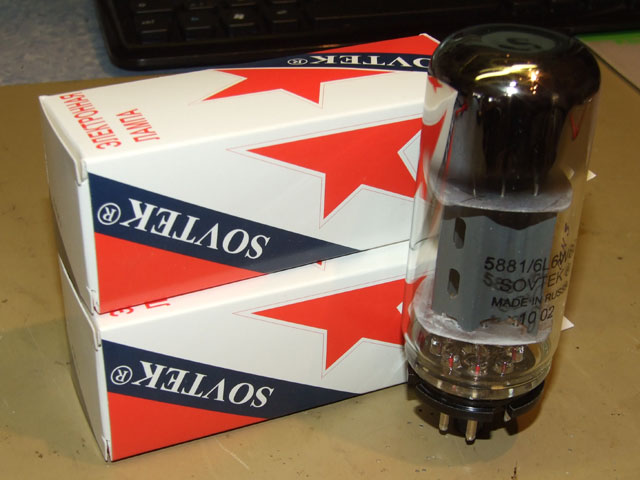

2012.05.16 Fick hem ett par 'SOVTEK 5881/6L6WGC' idag. Ett första intryck är att SOVTEK rören låter lite 'matt' - Dom förmedlar inte en lika 'klar' och 'livlig' ljudbild som 'EH' rören (Eller TELEFUNKEN och original rören) - Verkar som om rören är lite tungdrivna (Okänsliga)

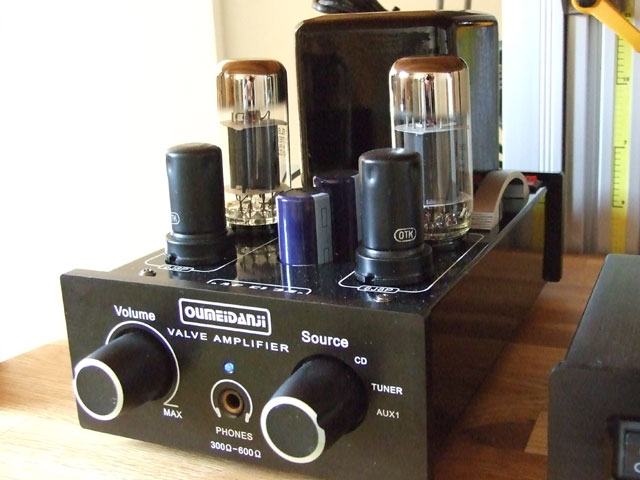

Testar här med 2x 6J8P och 2x SOVTEK 5881/6L6WGC
Har beställt rören via ebay.com, testar 'SOVTEK' rören i våran 'nya' rörprovare, kan vara en bra ide att kolla att rören är OK, innan vi sätter in dom i förstärkaren.

2x SOVTEK 5881/6L6WGC - testar i våran 'nya' rörprovare...
2012.05.01 Fortsätter med 'Tube rooling'** - Lyssnar igen på 'TAD EL34-STR' och börjar att vänja mig (lite) vid dessa nu, med 'övning' så hör man att alla detaljer i mellanreg / diskant
ligger där dom ska, det kanske t.o.m. är mera 'tryck' även i mellanreg / diskant (P.g.a. högre GAIN på TAD EL34-STR rören?), hörde inte detta inledningsvis då öronen 'fokuserade' på den något framträdande basen. Hmm, kan
detta blir nog något att lyssna vidare på... (Återkommer)

Testar här med 2x 6J8P och 2x TAD EL34-STR
2012.04.30 Fick hem 'TAD EL34-STR' slutrören idag, har just monterat och värmt upp dom, provlyssning återstår. Beställde även ett par 'Electro Harmonix EL34' som enl.
uppg. ska låta väldigt bra, ska även provlyssna dessa a.s.a.p.

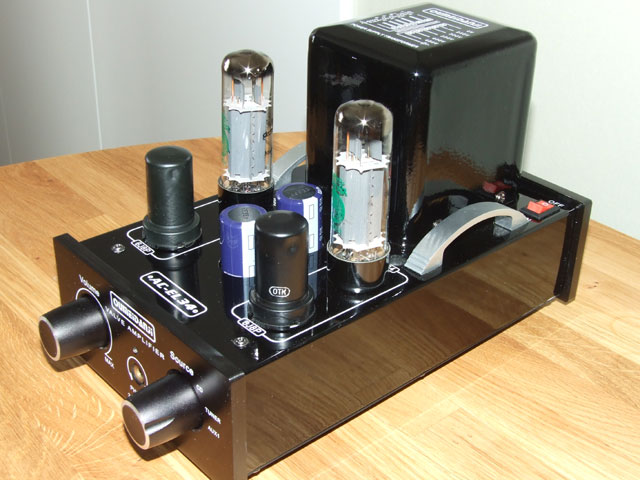

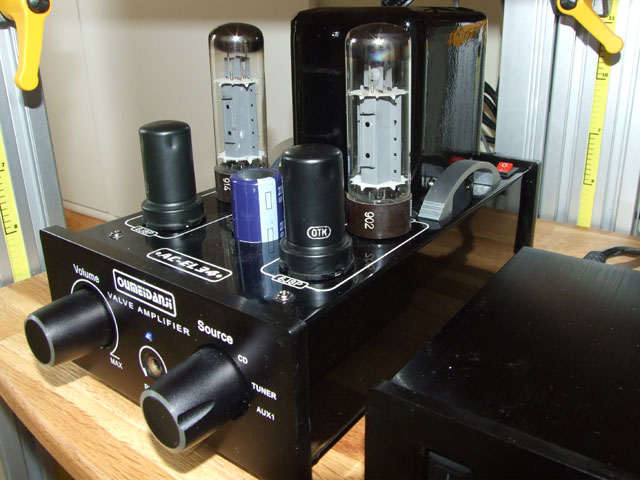

Testar nu med 2x 6K3 och 2x Electro Harmonix EL34 / 3,54 minuter DEMO film 29,4Mb .wmv fil
'Jämt skägg' mellan dom gammla 'TELEFUNKEN EL34' rören och dom nya 'Electro Harmonix EL34', båda låter väldigt bra, med bra detaljering från bas över hela registret.
Jag skulle vilja tro att dom låter bätter än original slutrörer 6P13P men det är lite vanskligt att avgöra detta då det är omöjligt att skifta tillbaka för att jämföra.
**Det är inga problem att köra med olika rör eller 'omatchade' (Inte matchade) rör då förstärkaren bara har ett slutrör i respektive kanal, s.k. 'Single-END' - Likadana rör eller matchade par behövs bara när dom ska arbeta som ett par i s.k. 'Push-Pull' koppling.
**Tube rolling är när man snurrar runt på olika rör fabrikat / typer för att lyssna sig fram till nått man gillar. Notera att det inte går att göra detta hur som helst,
rören måste vara s.k. eqvivalenter (Eller åteminstone ha samma 'pinout' på rör sockel och arbeta inom samma/likvärdiga spännings/ström gränser) - Termen 'Tube rolling' förklaras på ButlerAudio.com[R3]

Testar nu med 2x 6K3 och 2x TAD EL34-STR
En första bedömning är att både 'EH EL34' och 'Telefunken EL34' låter väldigt bra. Kan inte riktigt komma överens med 'TAD EL34B-STR' - En liten tår i ögat:-( för detta! - Jag skulle nog ha satt en krona eller två på
att dom 'nyutvecklade' TAD rören skulle vinna i en jämförelse. I rättvisans namn så har jag lite mera erfarenhet av just 'EH EL34' sedan tidigare, har lyssnat mycket på dom och vet att dom låter väldigt bra.

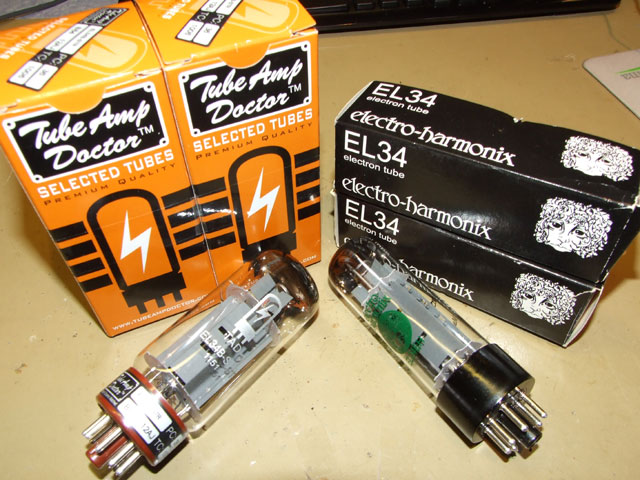

TAD EL34B-STR / Telefunen EL34 / Electro Harmonix EL34
TAD rören låter i.o.f.s. bra men jag upplever att främst basen blir lite 'grov' och kanske lite påträngande, för kraftig helt enkelt. Detta gör att mellanregister och diskant
hamnar lite i bak grunden, detaljerna i mellanreg / diskant är kanske lika tydliga som tidigare men den kraftiga basen sköljer liksom över för mycket.
2012.04.22 Beställde just ett par 'TAD EL34B-STR' från Thomann.de[L2] - Det är ett 'nyutvecklat' rör med extra kraftig konstruktion och stor
förstärkningsfactor, avsett för just Hi-End hifi. Beställde även ett par 'Electro Harmonix EL34' som referens / reservrör.
Tekniska data för TAD EL34B-STR 852Kb .pdf fil
Läs mera om Rör-Eqvivalenter och modifieringarna längre ner på sidan under RÖR Eqvivalenter
Ljudet med 2x 6J8P + 2x 6P13P (Original bestyckning)
2012.03.13 Förstärkaren är inhandlad via eBay.com direkt från China. Den har åkt Flyg med Fedex från Kina den 5/3 och landade på våran brotrapp
Tisdag 13/3 2012.
Packade upp steget, kollar lite estetiskt på det först, skuvar upp botten plåten, kör lite motståndsmätning för att kolla så att fas / noll ledare
inte går mot chassi, kollar jordning o.s.v. - Allt verkar OK, konstaterar att apparaten antagligen inte är testad, hittar ingen CE märkning i.a.f.

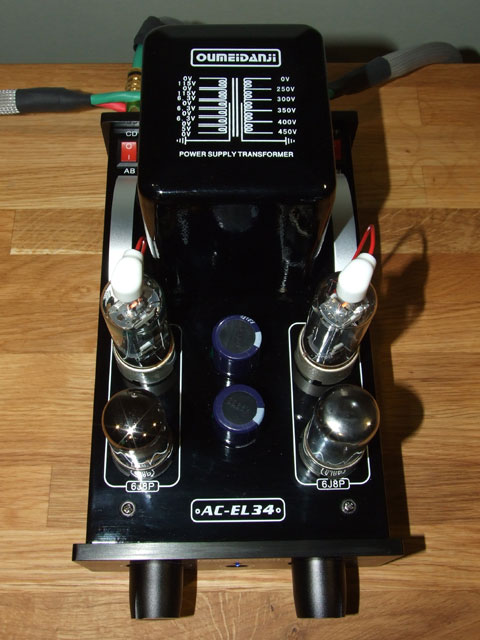

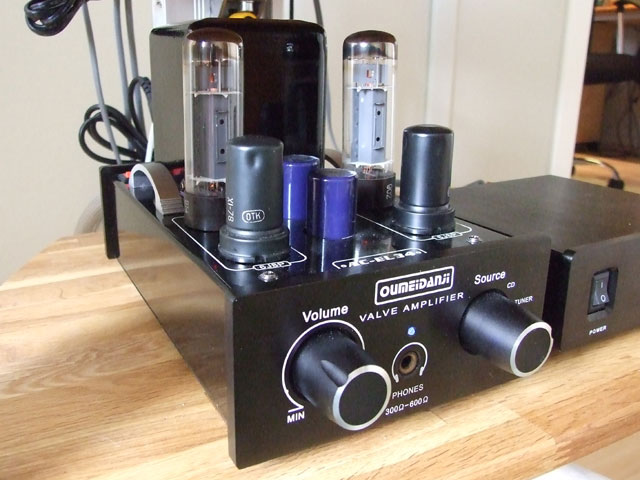

Förstärkaren Front / Bakpanel (driv:6J8P/slut:6P13P)
Nog om detta, kopplade upp steget, låter rören värmas 20-40 minuter innan jag lägger på insignal och ökar volymen, lyssnar bl.a. på 'Shelby Lynne' som är en av
favoriterna just nu.
Efter första korta prov lyssningen kan vi konstatera att förstärkaren fungerar, när ingen insignal ligger på hörs ett (Mycket) svagt växelströms 'brum' från
högtalarna, noterade detta redan vid 'uppvärmningen'.
Med lite insignal så hör man inte av något brum, borde innebära att brummet inte kommer in via insignalen i.a.f. kollar mera på detta så småningom.
Efter lite 'seriösare' provlyssning på bl. 'Marantz Hi-End Test SACD Vol1' och 'Norah Jones - Come away with me' också SACD så är i.a.f. jag nöjd med resultatet (Kom ihåg att förstärkaren inte kostade så mycket)

Förstärkaren monterad och inkopplad, klar för provspelning (driv:6J8P/slut:6P13P)
Dom 12+12 RÖR watten levererar överraskande bra, Upplevera att förstärkaren presenterar en 'Komplett ljudbild'.
Basen känns 'homogen' (Sammanhållen) men kanske inte överdrivet kraftfull, verkar ändå att hänga med långt, avtar märkbart någonstans
under 30Hz (Uppskattning) men finns ändå kvar även där längst nere...
Mellanregistret är mycket klart, detaljerat och 'följsamt' utan att bli påträngande eller jobbig, kanske inte lika 'varm' klang som förväntat,
jag har lyssnat på betydligt varmare toner från rör förstärkare tidigare.
Diskanten följer den övriga ljudbilden i nivå, verkar att få fram det mesta som går att få ut av 'materialet', finns där ett 'sträng rasp' på gitarren eller en lätt inandning så nog hörs det, helt klart.

Förstärkaren från sidan / Med 'Sennheiser HD-598' hörlurar inkopplade (driv:6J8P/slut:6P13P)
Har även provat att lyssna via hörlursutgången, använder ett par 'Sennheiser HD-598' lurar med 112dB känslighet. På fronten står hörlurs impedans 200-300ohm angivet, nu vet jag inte riktigt om det stämmer
eller om man bara har tryckt dit nått. Sennheiser lurarna har 50ohm impedans och det verkar i.a.f. att fungera ihop.
Kan vara att utgångs effekt kanske är aningen hög, jag noterar att lur utgången inte har någon egen 'tapp' på utgångstransformatorerna,
hörlursutgången är kopplad via några seriemotstånd direkt till samma utgångar som högtalarna. Högtalarna kopplas som sig bör bort när hörlursingången används.
Med lurarna framträder även basen mera detaljerat, även det svaga brummet som vi hörde tidigare när ingen insignal ligger på hör tydligt i lurarna,
antagligen p.g.a. den högre känsligheten. Måste kolla igenom förstärkarens interna ledningsdragning och jordning.
Slutsats - Ljudet
Kan man då dra någon slutsats? - Förstärkaren verkar att vara mycket linjär, hela registret går igenom utan att något går förlorat, kan vara att den lägsta basen faller bort något.
Högtalarlasten bör nog vara åt det lättdriva hållet, inte under 90dB och impedansen ska vara hög, antagligen helst över 8ohm.
Kvalite
Förstärkaren ser ut och känns väldigt gedigen, totalt väger den hela 9kg trots att den är ganska liten. Front och bakpanelerna är tillverkade av 5mm tjock
borstad/eloxerad aluminium. Rattarna på fronten är också tillverkade i massiv aluminium. Chassi och transformatorkåpan är tillverkad i svartlackerad stålplåt.
Kontakterna på ingångar och högtalar terminalerna är guldpläterade, så långt verkar det mesta ut att vara av bra kvalite.
OUNEIDANJI AC-EL34 (Säljs även som 'XiaoHengXing A-307') är i grunden en ypperlig liten förstärkare. Nät transformatorn är lindad på en EI-108 (150VA),
den är väl tilltagen för att kunna driva slutrören i Class-A, förstärkaren vill ha dryga 90W KONSTANT!
Försteget använder pentod röret 6J8P, antagligen anod återkopplad (Triod kopplad) och sedan tetrod** röret 6P13P i slutsteget, ser ut som om även det är triod
kopplat (Anoden återkopplad till g2) - Elektriskt så är 6P13P väldigt likt pentrod röret EL34.

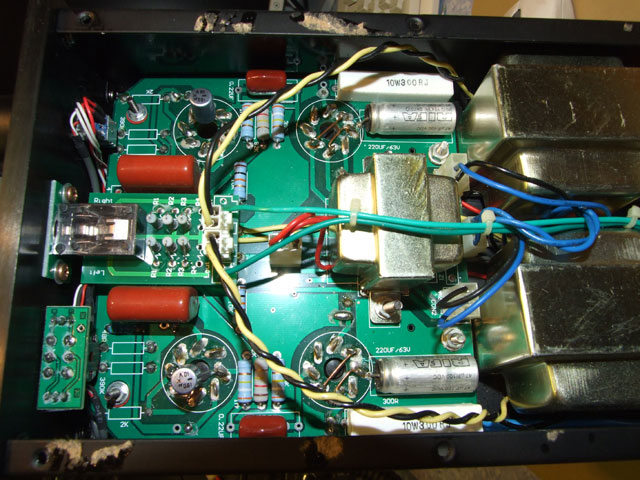

Detaljer / öppnad undersidan - Högerklicka, välj 'Visa Bild' för större bilder
Gjorde inledningsvis en 'säkerhets besiktning' för att kontrollera att inga delar blir strömförande vid inkoppling.
Öppnade botten plåten och tittade in lite, gjorde några iaktagelser:
+ Alla transformatorer är tillverkade på standard IE kärnor och helt skärmade. (Inkapslade)
+ Alla rör socklar är tillverkade i porslin och monterade på ett kretskort.
+ Diskreta komponenterna verkar att vara väl dimensionerade och av god kvalite.
- Jordningen verkar att vara lite 'konstig' - Åtgärdat! - Skyddjordning nu OK!
- Lödningar**
- Inget skydd äver rören som blir MYCKET varma!
- Ingen manual / instruktionsbok följde med?
- Apparaten är inte CE-Märkt
**Kommer att kontrollera / löda om vissa lödningar som inte är helt perfekta, lödtennet har inte flutit ut, ligger på vissa ställen som små 'bullar' / är 'grå-vit' färgade (Inte blanka)
Övriga små iaktagelser om kvalite. På baksidan sitter det två ingångar, dom är märkta 'CD' och 'VCD' - Ingångsväljaren har två lägen,
men på fronten har man tryckt 'CD', 'TUNER' och 'AUX1' ?? - Till vänster om transformator kåpan sitter det en lite röd knapp märkt 'CD'/'AB',
den är inte inkopplad till något? Har ingen funktion!
Tillägg 2012.04.22 Har äntligen förstått varför förstärkaren heter som den gör och varför man tryckt EL34 vid rörsocklarna. Förklaringen är
att denna förstärkare från början är avsedd att användas med just EL34 som slutrör. Över tiden har tillgången på andra rör gjort att man valt att bestycka
förstärkaren med olika rör, har nu även sett samma förstärkare med bl.a. EL34 eller KT88 slutrör. (Läs mera om eqvivalenter längst ner på sidan)
Slutsats - Kvalite
Gediget chassi, bra komponenter med bl.a. kondensatorer från 'RIFA/WIMA' och ett bra resultat ljudmässigt, anledningen att man använder den udda rör kombinationen 6J8P / 6P13P är helt enkelt att dom fungerar FÖRTRÄFFLIGT, om man sedan räknar in priset så blir det ju inte sämre!
Man hade kunna lägga lite mera tid på själva 'bygget', med ättre lödningar, lite bättre intern kabeldragning o.s.v. Det skulle ha gjort en bra förstärkare ännu bättre. Förstärkaren är i.a.f. klart prisvärd.
Övrigt
Allt var bra packat, rören omonterade och packade individuellt och 'fastsurrade' ovanpå förstärkaren. Noterar att manualen verkar att inte existera...

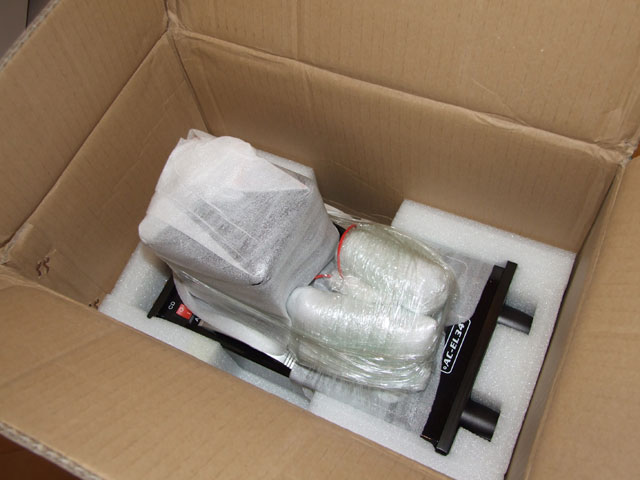

Förstärkaren i kartong / Upp packad
Tekniska data
=====================================================================
Uteffekt / Output Power ................... 12+12W RMS
högtalar Impedans / load Impedance ........ 4/8ohm
Harmonisk / harmonic distortion ........... T.H.D < 0. 2% 20Hz - 20KHz
(Vid max uteffekt / @ max rated output)
Signal/Brus förhållande / SNR ............. 78dB
(A vägt/weight)
Frekvens / frequency response ............. 5Hz--200KHz
Ingång signal nivå / inputs level ......... 250mv
Ingångsimpedans / impedance ............... 20Kohm
Effekt förbrukning Power Consumption ......
Bestyckning / Valves ...................... 6p13p x 2 & 6J8P x 2
(Originalrör)
Kan efter modifiering användas med ........ EL34, 6П31C, EL36
6L6, 5881 (KT88**)
Nät spänning / Input Power Voltage ........ AC110V/240V 60Hz/50Hz
Dimensioner / Dimensions .................. 320mm x 210mm x 350mm
Vikt / Weight ............................. 9 kg
Earphone output ........................... AVAILABLE 200-300ohm
=====================================================================
**Ej provad!
|

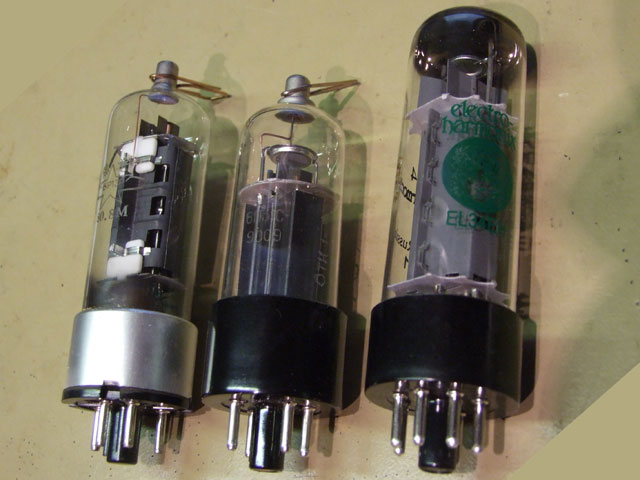

RÖR Eqvivalenter
'Normal' livslängd på ett elektronrör brukar uppskattas till ~2000timmar. Det är vääääldigt mycket lyssnande. När man nu har fallit i 'RÖR-Träsket' och funderar på att hålla liv i lådan några år så funderar man oundvikligen på det där med att byta rör eftersom den dagen ändå kommer...
Första tanken är naturligtvis att man ska byta ut rören mot samma rör som sitter i från början, men nu är det kanske inte så enkelt alla gånger.
På denna förstärkare sitter det rör som 'normalt' INTE används i audio förstärkar sammanhang. Dom är redan nu ganska sällsynta, om några år är dom antagligen inte lättare att få tag på.
En annan anledning att byta rör kan vara att förbättra / förändra karaktären på förstärkaren, rör av t.ex. ett annat fabrikat kan låta helt olika.
PENTOD 6J8P (Ingång/Driv rör)
Ingångsröret 6J8P kan ersättas med ryska 6К3 (6SK7) = Exakta eqvivalenter
Pentod 6J8P ska även kunna ersättas med RCA/GL-5693 / 6SJ7 (VT-116) eller ryska 6J8 = Samma som ovan men med mindre elektriska skillnader.
Notera! Jag har inte provat detta själv
PENTOD 6P13P (Utgång/Effekt rör)
Utgångsröret 6P13P kan ersättas med: 6p13s = Exakt eqvivalent.

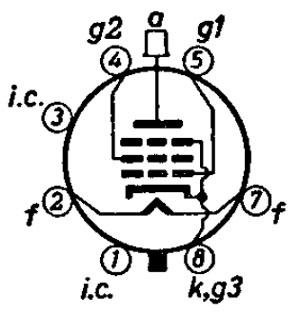

NOTERA! Övriga ersättare (6П31C / EL36 / EL34 / 6L6 / 5881) kräver omkopplingar på rörsockel.
Beskrivningar av modifieringarna hittar du här nedan.
NOTERA! Om man vill använda rören 6П31C / EL36 eller EL34 i denna förstärkare krävs en mindre omkoppling på rörsocklarna.
Om man sätter i något av dessa rör
UTAN ombyggnation kommer förstärkaren att skadas allvarligt!
NOTERA! Modifieringarna förutsätter att man har kännedom om elsäkerhet, man bör även ha grundläggande kunskap inom elektronik,
lödning o.s.v. Har man INGEN tidigare erfarenhet av liknande ingrepp så ska man INTE ge sig in på detta!
Rör byte / Modifieringar
På många forum har man funderingar över Tetroden '6P13P', allt från kvalite, tillgång m.m. diskuteras. Jag har nu kollat lite på detta. Tillgången på '6P13P'
kan bli lite problematisk framöver, men i nuläget verkar det inte att vara ett problem. Ljudmässigt så anser jag att 6P13P fungerar förträffligt, elektriskt
är den väldigt lik EL34 och låter i mina öron lika bra.
Sedan vi köpte förstärkaren så har vi lyssnat flitigt, vi har även provat att konvertera och testat lite olika rör kombinationer.

Original Driv: 2x 6J8P / Slut: 2x 6P13P
|

Driv: 2x 6К3 / Slut: 2x 6П31C
|

Driv: 2x 6К3 / Slut: 2x EL34
|

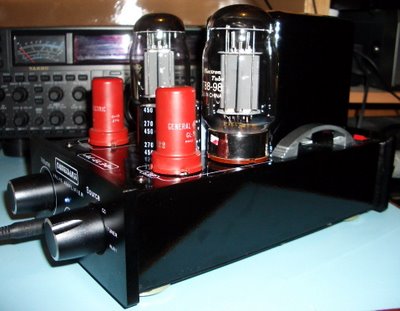

Driv: 2x GL-5693 / Slut: 2x KT88 VR2XMQ - Steve[R5]
|
NOTERA! Om man vill använda rören 6П31C / EL36 eller EL34 i denna förstärkare krävs en mindre omkoppling på rörsocklarna. Om man sätter i något av dessa rör
UTAN ombyggnation kommer förstärkaren att skadas allvarligt!
NOTERA! Modifieringarna förutsätter att man har kännedom om elsäkerhet, man bör även ha grundläggande kunskap inom elektronik, lödning o.s.v. Har man INGEN tidigare erfarenhet av liknande ingrepp så ska man INTE ge sig in på detta!
|

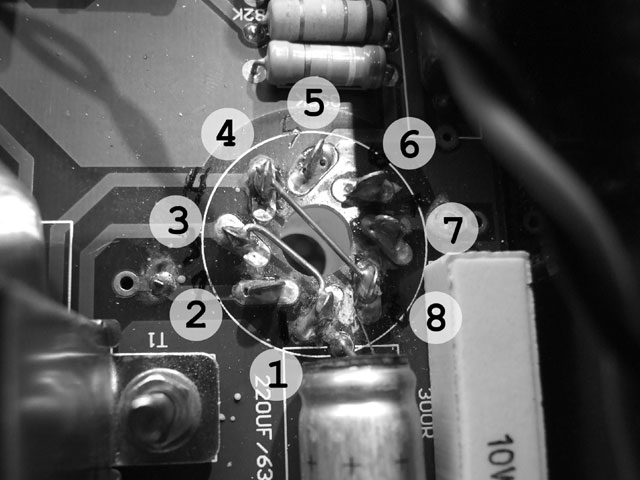

När vi öppnat förstärkaren och kikat lite närmare kan man konstatera att den ursprungligen ÄR konstruerad för att köras med just EL34 Pentoder. Tillverkaren av
vårat exemplar har ändrad lite på kopplingarna i rörsockeln och dragit ut anod anslutningen till en 'porslins hatt' för att ansluta till 6P13P topp anod.
Det är inte så svårt att ändra tillbaka för att köra EL34, vi har gjort ändringen men på vägen har vi även provat med lite andra slutrör.
Vi har även provat att byta ut drivröret '6J8P' till en exakt eqvivalent '6К3' med mycket
lyckat resultat.
Vi har bl.a. provat följande:
- Provat med 6К3 (6SK7) som drivrör

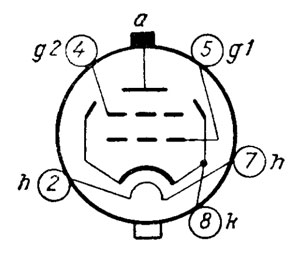

- Provat med 6П31C (EL36) som slutrör - Kräver omkoppling på rörsockel¹
- Provat med EL34 som slutrör - Kräver omkoppling på rörsockel¹
- Provat med 6L6² som slutrör - Kräver omkoppling på rörsockel¹
Anm¹ Läs mera om modifieringen under 'RÖR Eqvivalenter'
Anm² Provade egentligen med ryska '6П3C' (6P3S) som enl. uppg. ska motsvara 6L6 / 6L6GT / 5881
Bedömning / Sammanställning...
Ljudmässigt så är det kanske lite svårt (Subjektivt) att bedömma resultat. Vi provar ändå att göra en liten sammanfattning med en 'ranking' av dom rör / kombinationer som vi provat.
Efter allt provande så är det några saker som jag anser vara helt 'solklara' :
+ Som drivrör fungerar ryska '6К3' pentoden klart bätter (Mycket bättre) än originalet '6J8P' - Sammantaget ger nog detta byte 'Störst förbättring'
+ Alla övriga modifieringar inkl. bytet av slutrör till EL34 (Alla testade varianter) ger betydligt mindre utbyte - Sammantaget ger detta att original slutrören 6P13P faktiskt
fungerar ypperligt. (Liten eller ingen skillnad jämfört med alla EL34 varianter)
Har lyssnat mycket med original slutrören '6P13P' tetroderna och måste medge att det antagligen är 'jämt skägg' med dom begagnade 'TELEFUNKEN EL34' rören.
- Klart är även att den ryska '6П31C' är 'minst bra' hittils, låter i.o.f.s. inte dåligt, hela ljudbilden är klar / komplett. men jag gissar att det
är den lägre känsligheten gör att ljudet upplevs som tunnare / mindre livligt.
Provad kombination | 'Ranking' | Anm. |

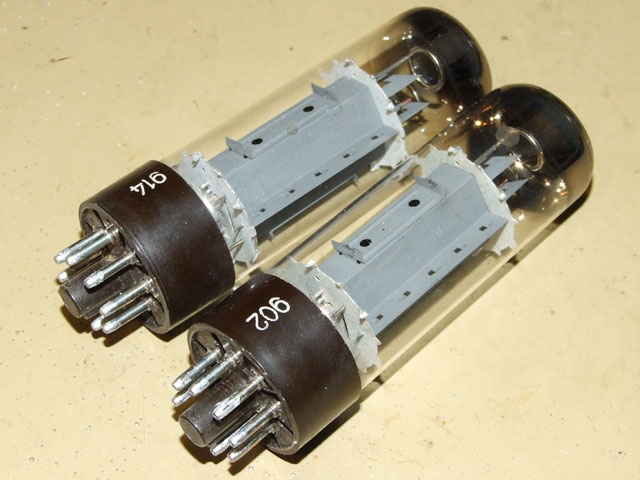

2x 6К3 2x TELEFUNKEN EL34 | 1 | Beg. TELEFUNKEN EL-34 skick okänt! Basen något mer kontollerad, mellanreg/diskant ev. något mera detaljerad. |
2x 6К3 2x Electro Harmonix EL34 | 1 | Se ovan, låter väldigt bra! |
2x 6К3 2x 6P13P (Original) | 1 | Endast drivrör bytta till 6К3 (NOS) - Bättre driv/dynamik, mindre brus/brum än 6J8P, Original slutrören 6P13P låter också väldigt bra! |
2x 6К3 2x TAD EL34-STR | 2 | Har lyssnat lite mera på TAD rören, dom har högre Gain är TELEFUNKEN / EH EL34, börjar vänja in öronen och hör mera detaljer än med TELEFUNKEN / EH EL34. Fortfarande lite besviken! - Överdriven bas förstör helhets intrycket! - Låter annorlunda men inte bättre än originalet! Rankingen ligger kvar... |
2x 6J8P (Original) 2x 6P13P (Original) | 2 | Original bestyckning - Upplevera att förstärkaren presenterar en 'Komplett ljudbild'. Hela registret går igenom utan att något går förlorat, kanske inte lika 'varm' klang som förväntat. |
2x 6К3 2x 6П31C | 3 | Lägre gain gör att dom låter tunnare än original slutrören eller EL34 - Hela ljudbilden har blivit aningen 'matt' Även helheten verkar att bli lite lidande. Trots detta är Mellanreg / diskanten är mycket behagligt, Ljudet upplevs varmt, riktigt trevligt. Kan funka bra till sång / akustisk musik |
2x 6J8P 2x 6П31C | 4 | Hittils sämsta kombinationen. Se ovan + mindre dynamik och mera brus/brum |
- | - | - |
|
I rättvisans namn så ska vi naturligtvis även nämna pris skillnaderna, 6П31C kostar bara ca: 45kr/st medans TAD och Electro Harmonix kostar närmare 270kr/st - Drivröret 6К3 är ett riktigt 'fynd' för endast 40kr/st.
Provspelar med 2x 6К3 drivrör
6К3 (6SK7) är en exakta eqvivalenter till 6J8P och kan ersätta denna 'rakt av' (Kräver inga ändringa i förstärkaren)
6К3 är en förbättrad version av 6SK7. Röret har förstärkts mekaniskt och försetts med ett skärmande och skyddande metall hölje (Rugged Metal Envelope) -
Den ryska kvalitets stämpeln 'OTK' motsvarar amerikans 'MIL' standard. Driftstiden är specificerad till > 10 000 timmar.

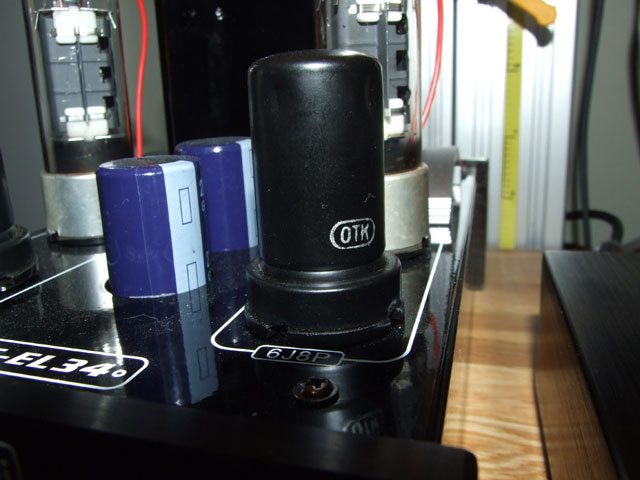

Testar ett par 6К3 / 6SK7 Eqvivalent / 6К3 Pinout
Testar här förstärkaren med två ryska 6К3/6SK7 rör (NOS) 112Mb .avi film
I mina öron så låter faktiskt dessa minst lika bra, eller bättre än originalet (6j8p) - Med mera detaljer i mellan/diskantreg och kanske lite svagare men
distinktare basgång. (Personlig reflektion)
Rören är s.k. 'New Old Stock' tillverkade i mitten av 70-talet. Dom är Rekonditionerade och testade, dom säljs styckevis eller matchade. I en 'Single-End'
förstärkare behöver man absolut inte matchade rör, det beböver man bara när ett rör par ska arbeta i push-pull koppling.
|

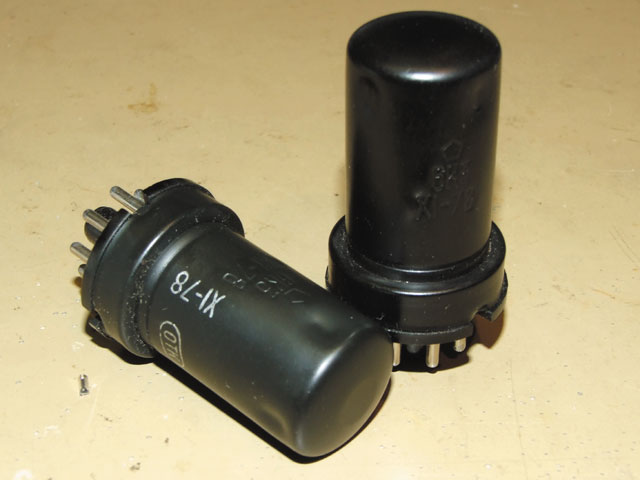

Provspelar 2st ryska 6К3 metall rör - 12,4Mb .wmv film
|
2012.04.11 Provar att köra med ryska NOS 6К3 (6SK7) som driv rör. Dom låter faktiskt bättre än 6J8P rören med mindre brus, bättre tryck i bas och mera
detaljer i mellanregister / diskant. Upplever även att det 50hz brum som vi hört tidigare nu nästan är helt borta. Ska testa att byta tillbaka
för att jämföra. (Vid denna test är slutrören original 2x 6P13P)

Två ryska 6К3 / Förstärkaren med två ryska 6К3 rör i försteget
Modifierar för 6П31C / EL36
Om man vill modifiera förstärkaren för att använda ett 'modernare' europeiskt rör så är det antagligen enklast att välja 'EL36' eller ryska '6П31C'.
2012.02.22 Har nu provat att modifiera för ryska pentoden 6П31C (EL36) med lyckat resultat, noterade vid ingreppet att förstärkaren från början är
konstruerad för att använda EL34 eller något som är väldigt likt detta rör.

6P13P - 6П31C - EL34 Slutrör / Alla rör utbytta Driv: 2x 6К3, Slut: 2x 6П31C(EL36)
MODIFIERING - Beskrivning
2012.02.20 Gjorde en 'förberedande' modifiering under kvällen, med denna modifiering är förstärkaren klar för att köra med ryska 6П31C eller EL36.
Öppnade förstärkaren och kan konstatera att förstärkaren har ändrats för att köra 6P13P rören, någon har faktiskt 'tänkt till'. Det är inte så svårt att ändra tillbaka.
- På rör sockeln sitter två byglingar, en mellan pin# '4' och pin# '8' ledaren på kretskortet går in på pin# '4', det innebär att 'Gate2' redan är kopplad till pin# '4'
- Det sitter även en bygel mellan pin# '3' och pin# '1', det visar sig att katoden redan är ansluten till pin# '1' som ursprungligen suttit ihop med pin# '8', här har ledningsbanan
kapats när förstärkaren har anpassats för 6P13P rören. Konstaterar att förstärkaren ursprungligen har byggts för EL34 eller något väldigt likt...
MODIFIERING - Gör såhär...
För att köra med ryska 6П31C eller EL36 måste man göra följande:
Ansluta gate2 till pin# '4' (Avlägsna bygel mellan pin# '4' och pin# '8')
Ansluta Katod på pin# '8' (Avlägsna bygel mellan pin# '3' och pin# '1')
Bygla tillbaka Katod mellan pin# '1' och pin# '8'
Övriga anslutningar behöver inte ändras: 'Gate1' på pin# '5' / 'Heater' på pin# '2&7' / Anod på 'topp' anslutningen. Se 'Pinout' bilder nedan!
Praktiskt gör du såhär: Ta bort båda byglingarna. Sedan sätter du in en bygel mellan pin# '8' och pin# '1' - Modifieringen KLAR!
'PinOut' på Tetrod 6p13p
|
'PinOut' på Tetrod 6П31C
|
Notera! För att köra 6П31C/EL36 ska 'topp-anod' anslutningen sitta kvar - På den högra bilden nedan har även Anod anslutningen tagits ner och anslutits på pin# '3' för att kunna köra EL34/6L6/5881/Kt88

Vänster: Före / Höger: Efter modifiering. Högerklicka, välj 'visa bild' för större bild.
'Gate2' går sedan tidigare in på pin" '4', katoden gick ju redan in på pin" '1'** och nu även pin" '8' (katod). Gate1 på pin" '5' och glöd
på pin" '2' och '7' ligger kvar oförändrat.
** Pin" '1' är Gate3 på EL34, den termineras nu ihop med katod på pin" '8' - Med denna 'mod' är allt klart även för EL34.
(Pin" '1' används inte på 6П31C/EL36) - Även pin" '3' har nu 'frigjorts' för att kunna användas för 'framtida' anod anslutning för EL34 röret.
Re-wire for russian 6П31C (EL36)
Refere to the 'pinout' images above! - In order to substitute the 6P13P with the russian tube 6П31C or european EL36 tube, some internal re-wire needs to be done on the tube socket:
Connection for 'gate2' needs to be moved from pin# '8' to pin '4'
Connection for 'Catode' needs to be moved from pin# '3' to pin '8'
Provar 2x 6К3 + 2x 6П31C (EL36)
2012.04.22 Provar nu med 2x 6К3 som drivrör och 2x 6П31C som slutrör - Allt fungerar som tänkt, återkommer med lyssnings rapport a.s.a.p, en
första reflektion är att dessa slutrör låter klart 'varmare' - Kan vara att basen är lite 'brumligare och lite mindre detaljerad än med 6p13p rören.
Driv röret 6К3 är en rysk pentod, det är en exakt ekvivalent till original röret 6J8P.
Slut röret 6П31C är en rysk tetrod och är ekvivalent med EL36.
NOTERA! 6П31C har inte samma 'PinOut' som original röret 6P13P, för att köra med detta slutrör har vi gjort en mindre omkoppling på rörsockeln.
Båda rören är s.k. 'NOS' = 'New old stock', oanvända men från ett gammalt lager.

2x ryska 6П31C 'NOS' rör nu på plats
|

Provspelar med 2x 6К3 + 2x 6П31C (EL36)

Allt nu utbytt till ryska 'NOS' rör
|
2012.04.23 Har nu provspelat lite mera, verkar som om 6П31C rören har lite lägre 'Gain' - Vilket resulterar i att hela ljudbilden blir aningen 'matt' -
När man driver på 6К3'orna med lite mera signal så låter det bättre. Helheten verkar ändå att bli lite lidande, detta gäller främst i basen som
nu blivit mindre 'distinkt' och lite 'rund' - I mellanregistret och diskanten är ljudet däremot mycket behagligt, riktigt trevligt faktiskt.
Slutsats: Konstruktörerna som valde 6P13P röret kanske inte har jämfört med 6П31C, men dom gjorde ändå 'rätt' val! - Förstärkaren låter bättre
med 6P13P slutrören, däremot så låter 6К3 drivrören bättre än original rören 6J8P.
Modifierar för EL34 (6L6/5881/KT88**)
Det går även att modifiera för EL34, (Eller 6L6/5881/KT88**) först måste man göra omkoppling av 'Gate2' och 'Katod' som för 6П31C/EL36 (Se ovan) sedan måste
man även drar ner anod anslutningen till pin" 3 på rör sockeln.
Man måste 'terminera' 'gate3' på pin# '1' - Kopplas tillbaka direkt katod på pin# '8'
(Modifieringen för EL34 testad OK! 2012.04.28)(Har INTE testat med 6L6/5881/KT88**)
'PinOut' på Pentod EL36
|
'PinOut' på Pentod EL34'
|
Re-wire for EL34
Refere to the 'pinout' images above! - In order to substitute with EL34 tube, in addition to the the pin# '8' to '4' and pin# '3' to '8' swap, one also need
to take away the top anod connector and solder the anod lead to pin# '3' on the tube socket, there is also need for termination of 'grid3' on pin# '1' - Simply reconnect it direct back to catode on pin # '8'
Provar 2x 6К3 + 2x TELEFUNKEN EL34
2012.04.28 Slutförde modifiering för EL34 och testar med två gamla / begagnade 'TELEFUNKEN EL34' som kommer från en 'Dynacord BASS-KING' gitarr förstärkare.

Amplifier modified for 2x EL34 final tubes, 2x 6К3 drive tubes also in place.
2012.04.28 Modification for EL34 now done and TESTED! It WORKS!
Now Testing with two old/used 'TELEFUNKEN EL34'
Efter att förstärkaren tidigare har modifierats för 6П31C/EL36 så är det i praktiken bara anod anslutningen som måste ändras för att kunna köra med EL34.
Lödde lös dom två vita porslins hattarna för 'topp-anod' anslutningarna, drog tillbaka ledningarna in i förstärkaren och ansluter dom till pin# '3' på respektive rör sockeln.
Andra slutrör (KT88/6L6/5881)
På webben hittade jag ett 'OUNEIDANJI AC-EL34' med 2x KT88 Slutrör, Steve i Hong-Kong (Som föresten åxå är radioamatör) har köpt steget med KT88 rör monterade
redan från start (Han har inte konverterat) - Om jag förstår det hela så ska det m.a.o. inte vara några problem att även konvertera för KT88, 5881 eller 6L6 rör.

'OUNEIDANJI AC-EL34' med 2x GL-5693 / 2x KT88 Slutrör
På bilderna ovan provar Steve även två röda metall envelope rör, General Electric 'GL-5693' (6SJ7 med 'rugged metall envelope') som ingångsrör, på sin blog provar han han även RCA '6SJ7' rör om ingångsrör, allt med lyckat resultat. Kolla mera på Steve's blog[R5] (Se ref. längst ner på sidan)
**This amp is also sold with EL34B/KT88 tubes
**6P13P to 6L6/5881/KT88 is NOT TESTED!!
Referenser / Länkar m.m.
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
Leverantörer:
[L2] Thomann.de - Elektron-Rör m.m.
Referenser:
Drivrör
Tekniska data för 6J8P 148Kb .pdf fil (Originalrör)
Tekniska data för 6SK7 (6К3) 211Kb .pdf fil (Eqvivalent)
Tekniska data för 6SJ7 (6J8) 125Kb .pdf fil
Tekniska data för RCA/GL-5693 (6SJ7) 254Kb .pdf fil
Slutrör
Tekniska data för 6P13P 255Kb .pdf fil (Originalrör)
Tekniska data för 6p13s 84Kb .pdf fil (Eqvivalent)
Tekniska data för 6П31C 211Kb .pdf fil (OBS! - Kräver intern omkoppling!)
Tekniska data för EL36 211Kb .pdf fil (OBS! - Kräver intern omkoppling!)
Tekniska data för TAD EL34B-STR 852Kb .pdf fil (OBS! - Kräver intern omkoppling!)
Tekniska data för EL34 (OBS! - Kräver intern omkoppling!)l
Tekniska data för 6L6 255Kb .pdf fil (OBS! - Kräver intern omkoppling!)
Tekniska data för 5881 337Kb .pdf fil (OBS! - Kräver intern omkoppling!)
Tekniska data för KT88 424Kb .pdf fil (OBS! - Kräver intern omkoppling!)
Tekniska data för 6П3S/6P3C 2,05Mb .pdf fil (OBS! - Kräver intern omkoppling!)
[R1] Datablad m.m. hittar man lätt på 'radiomuseum.org'
[R2] Eller på: DrTube.com/tubedata.htm
[R3] Wikipedia om Penthode
[R4] Wikipedia om EL34
[R5] http://www.butleraudio.com/homefaq.php#rolling
[R6] Datablad för elektronrör @ Frank Philipse Antagligen den mest kompletta samling rördata, Helt FANTASTISK!!
[R5] Länk till 'OUNEIDANJI AC-EL34' med 2x KT88 Slutrör VR2XMQ - Steve's blog
'Disclaimer'
The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners.
Notera!
Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör.
Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan.
Go Back!

©2010 SM2YER Goran
|
