Testar Kina tillverkad HiFi YAQIN MC-84L Integrerad rörförstärkare / Push-Pull Klass A |
|
INDEX
Senast uppdaterat
2013.11.05 En sista kontroll av uteffekt / distortion och frekvens spektra. Mäter upp följande efter ca. 30 minuter uppvärmning
Mätdata 'YAQIN MC-84L' / 2x MULLARD 12AX7/ECC83 / 4x EL84-EH ===================================================================== Modell | VRMS | Impedans | Uteffekt | Anm ===================================================================== MC-84L 10,41 9,00 12,04 @ 25% THD @ 1KHz MC-84L 9,65 9,00 10,35 @ 10% THD @ 1KHz MC-84L 6,13 9,00 4,18 @ 5% THD @ 1KHz ===================================================================== |

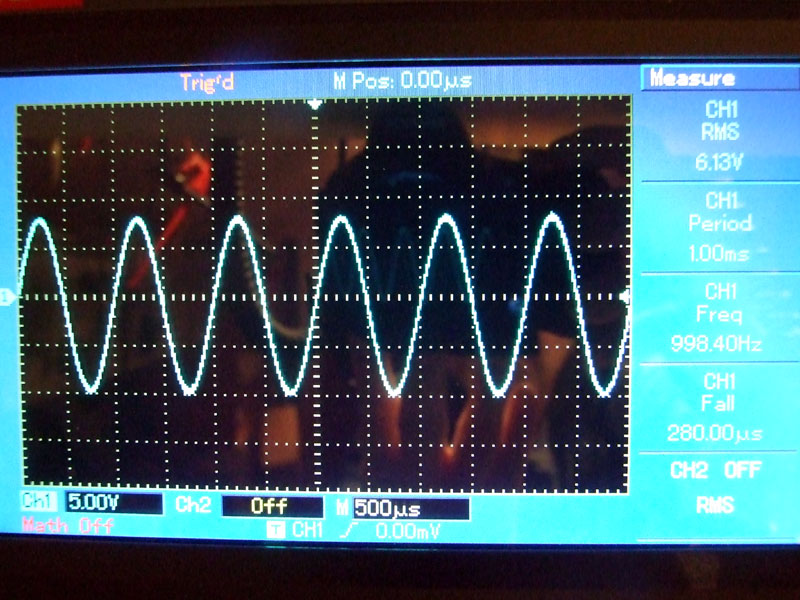

4,18W (6,13VRMS Uteffekt @ 5% THD
10,35W (9,65VRMS Uteffekt @ 10% THD
2013.11.04 Har satt tillbaka Electro Harmonix EL84-EH rören, kontrollerar temperaturen efter ca. 30minuters användning, mäter ungefär lika höga temperaturer på dessa, drygt 190°C på anod plåtarna. Lyssnar med Sennheiser HD-598 lurarna, största skillnaden mellan EH rören och Reflektor rören är basregistret, EH rören går inte lika djupt men har bättre 'spänst' och detalj skärpa, även diskanten framstår som tydligare och mera närvarande.
2013.11.04 Monterar 4x Reflector 6П14П-EB med guld pinnar och guld galler, prov lyssnar under kvällen.
Basen går nu mycket djupt, men upplever samtidigt att lite av 'spänsten' och detalj skärpan har gått förlorad, mellan registret låter däremot väldigt tydligt och 'fast', överst i diskanten saknas också lite 'skärpa' i detaljerna, låter lite 'beslöjat' och utslätat - Noterar att Reflector rören går mycket varmt, mäter strax under 200°C på anod plåtarna.
Provar 2x MULLARD 12AX7/ECC83 / 4x Reflector 6П14П-EB GOLD
2013.11.03 Fortsätter att provlyssna under kvällen, i den lilla förstärkaren gömmer sig ett verkligt stort ljud! - Har skruvat ihop förstärkaren och även monterat rör skyddet.
YAQIN MC-84L en liten 'juvel'
YAQIN MC-84L förstärkaren håller förvånansvärt god kvalite både vad gäller mekanisk uppbyggnad och nu efter några modifieringar även ljud kvaliten. Jämför bygg kvaliten med bl.a. Music Angel MINI L4 som jag provat tidigare.
Redan nu låter förstärkaren helt förträffligt, gör ändå ytterligare ett test, denna gång med 2x NIB MULLARD 12AX7/ECC83 och 4x NOS Reflector 6П14П-EB GOLD (MQ) i slutsteget. I och med detta får man nog anse att vi kommit tillräckligt långt ljudmässigt och avslutar för denna gång.
MULLARD 12AX7/ECC83 / Reflector 6П14П-EB GOLD
|
2013.11.03 Ökar värdet på blocking kondensatorerna, nu med 2x Jantzen Audio MKP 0,22uF/400V per position = totalt 8st kondensatorer. Parallell kopplar två 0,22uF kondensatorer på varje position och får då 0,44uF.
Provmäter 2x Jantzen Audio MKP 0,22uF/400V
Löder i kondensatorerna och återmonterar front panel delarna, missade att koppla in LED indikeringen så det blir till att demontera lite. Trångt och fint blir det!

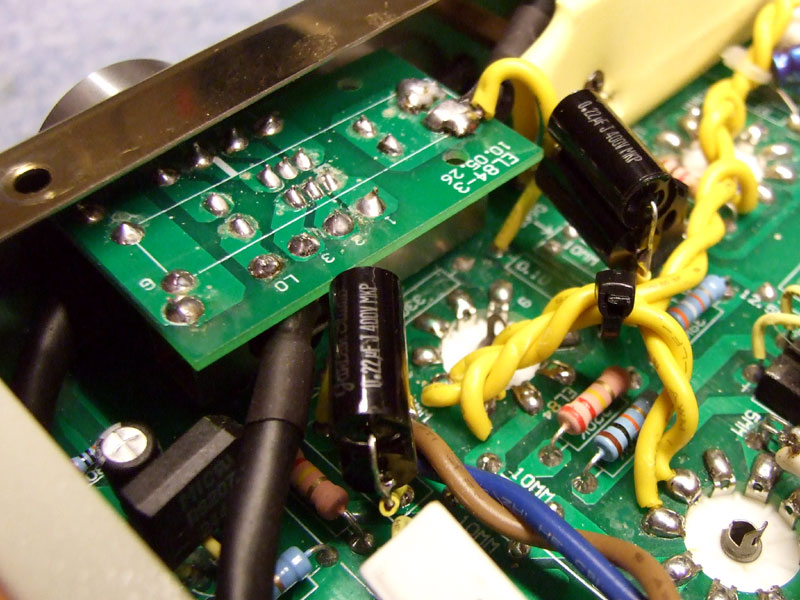

4x2 Jantzen Audio MKP 0,22uF/400V på plats
Provlyssnar under kvällen, bestyckning i förstärkaren är: 2x NIB MULLARD 12AX7/ECC83 och 2x 2st Electro Harmonix EL84-EH, i övrigt kör jag med .FLAC filer på datorn via en extern DAC S.M.S.L SD-1955+ - Lyssnar via ett par Dynavoice Challenger S-5 EX högtalare och Sennheiser HD-598 lurar, använder mina vanliga halv hyffsade DIY-Kablar.
Lyssning intryck: Basen är väldigt 'rapp' och artikulerad, går ganska djupt men inte avgrunds djupt!?, mellanregister och diskant är mycket närvarande och kristall klart! - Ljudbilden är mycket 'öppen' och lättlyssnad.
2013.11.03 Provar med 2x 2st ClarityCap PWA 0,22uF/400V - Antar att värdet skulle kunna vara något högre (0,47-068uF) men väljer ändå att börja med 0,22uF då det är lite svårt att på plats med större kondensatorer.
2013.11.02 Påbörjar demontering för att kunna byta ut bl.a. några kondensatorer i signal vägarna. MC-84L är inte lätt att skruva i, måste bl.a. demontera allt från front panelen och löda bort filter kondensatorerna. Trots detta så är det väldigt svårt att komma åt kretskortet p.g.a. mycket korta anslutnings ledningar till / från transformatorerna.
Demonterade front reglage / En likriktare

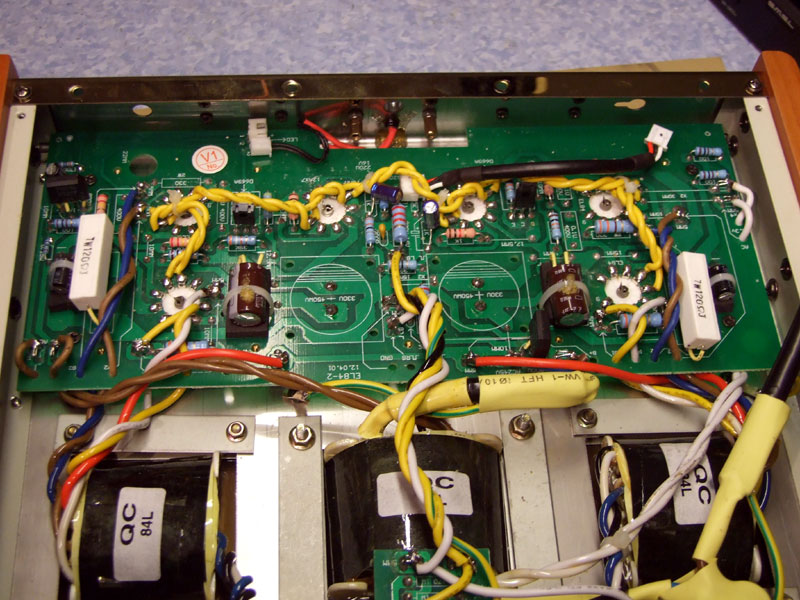

Förstärkaren är byggd rellativt kompakt, med nästan allt samlat på ett enda kretskort. Där hittar man allt från likriktare (2st) till filter kondensatorer. I MC-84L förstärkaren används en NPN transistor som signal splitter / fasvändare före push-pull slut rören, Krets schema[R1]

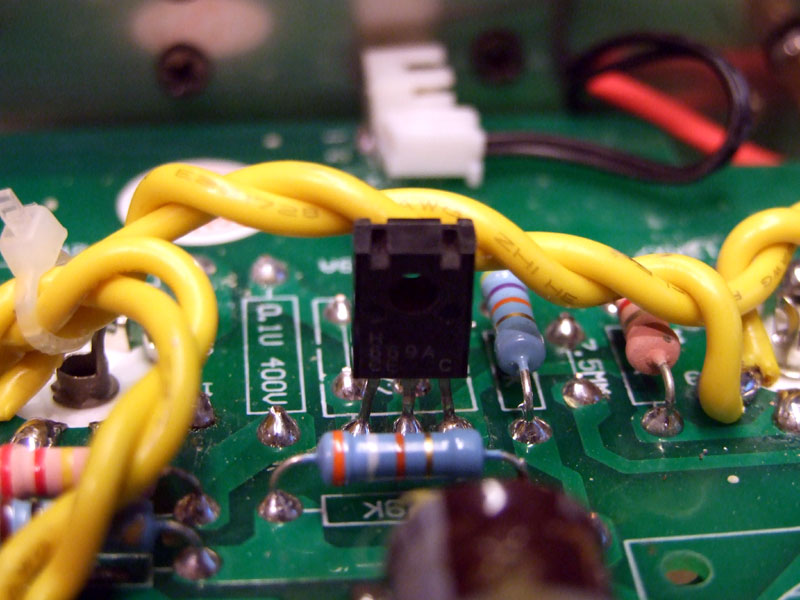

Splitter, fasvända transistor 2SC669A / Kretskort demonterat
Transistorn är en 2SC669A / SiN (= Kisel-NPN), NF/S (= AF Application/Switching stage use), eqvivalents = BSX64, 2N4239, 2SC2214.

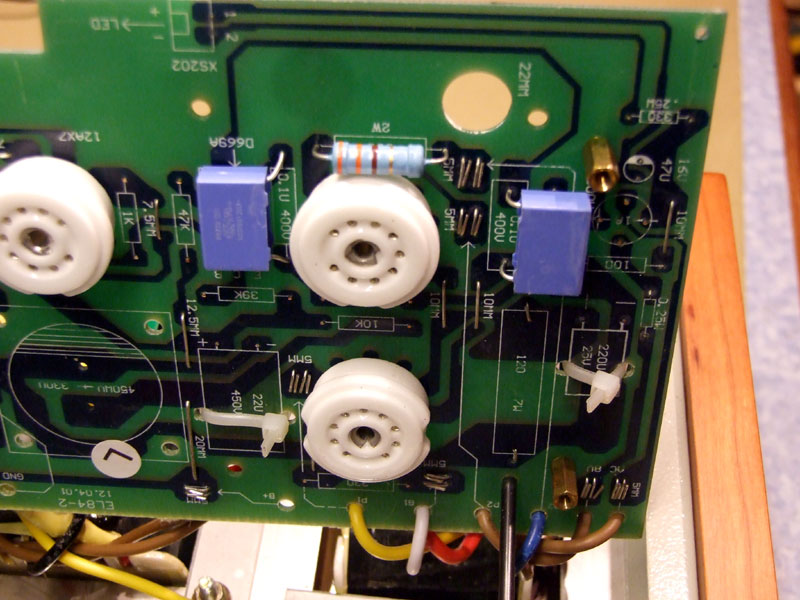

Blocking kondensatorer på L ch. / R ch.
Löder loss samtliga blocking kondensatorer (2st 0,1uF/275V/MPK per kanal) - Åter monterar kort och alla delar på front panelen. Tanken är att löda i dom nya blocking kondensatorerna på undersidan av kortet, på det sättet blir det lättare att testa/byta kondensatorer.
2013.10.18 Har nu provat 7-8 olika 12AX7 / ECC83 rör + 6922-EH och MULLARD E81CC - Trots det nära släktskapet mellan en del av dessa rör så låter dom alla lite olika.
En del av dom provade rören / MULLARD 12AX7
Har bl.a. provat ett MP nytillverkade MULLARD 12AX7 7 ECC83. Tillverkas enl. uppg. vid samma fabrik som bl.a SOVTEK och 12AX7-EH (Reflektor/XPO-Group** Saratov / Ryssland) - Redan vid första anblicken ser man dock att detta är radikalt annorlunda, med betydligt ljusare och större anod plåtar.
Ljudet är också annorlunda, betydligt varmare och mera 'närvarande' främst i bas / lägre mellanregister. Väldigt lätt lyssnad och trevlig, väldigt djup och stark bas - Kan bli en ny favorit!
2013.10.13 Använder YAQIN MC-84L förstärkaren tillsammans med en SENNHEISER HD-598 hörlurar och våran dummy load' för att prova och utvärdera en bunt nytillverkade dubbel trioder 12AX7/ECC83
2013.09.27 Fick hem YAQIN MC-84L förstärkaren redan förra veckan, har hunnit att prov lyssna en del men det är först nu jag har lite tid att reflektera lite.
YAQIN MC-84L - Ett första intryck: En mycket detaljerad ljudbild, dessvärre lite 'odynamisk' eller kanske lite 'tunn'? - Lättlyssnad men lite tråkig!?
Diskant: Bra detaljer men inte 'briljant' klar.
Mellanregister: Lyfter inte riktigt fram alla detaljer, låter lite 'Normalt'.
Bas: Aningen matt utan det där extra drivet som jag vill ha.
Ska 'fila' på detta lite, det krävs ytterligare provlyssning...

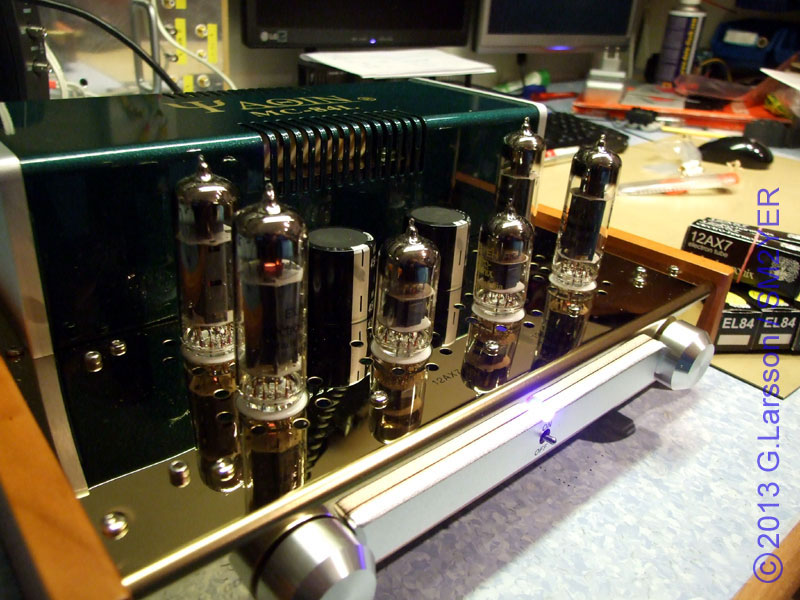

2x 12AX7-EH + MQ EL84-EH / Electro Harmonix Rör monterade
Testar o.m.g. med 2x 12AX7-EH i drivsteget och en MQ EL84-EH i slutstegen. (Hoppar över original rören t.s.v.)
Använder följande utrustning: Förstärkare YAQIN MC-84L, USB DAC S.M.S.L SD-022+, Dator med FooBar2000 / ASIO4ALL / Ljudfiler i .flac, 75ohm DIY signal kablar, Högtalare Dynavoice challanger S-5 EX.

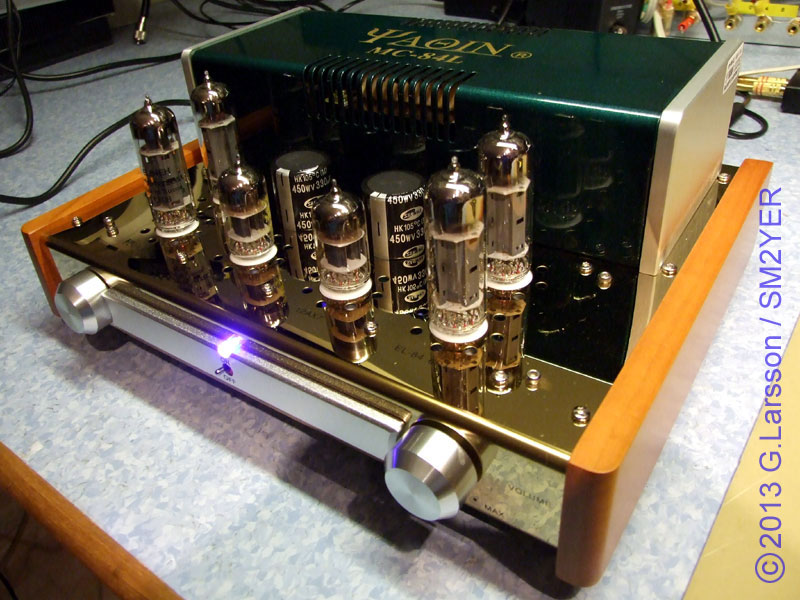

YAQIN MC-84L på provbänken
Egna mätdata
Har även försökt mig på att göra lite egna mätningar på förstärkaren, har mätt frekvensgång, signal/brus förhållande och distortion. Här presenterar jag lite mätdata.
Notera! Detta är experimentella mätningar
Mätdata 'YAQIN MC-84L' / 2x TUNG-SOL 12AX7 / 4x EL84-EH ===================================================================== Modell | VRMS | Impedans | Uteffekt | Anm ===================================================================== MC-84L 10,41 9,00 12,04W @ 25% THD @ 1KHz MC-84L 6,50 9,00 7,97W @ 10% THD @ 1KHz MC-84L 9,59 9,00 10,22W @ 25% THD @ 10KHz MC-84L 6,20 9,00 4,27W @ 10% THD @ 10KHz MC-84L 7,85 5,30 11,63 @ 25% THD @ 1KHz MC-84L 6,62 5,30 8,27 @ 10% THD @ 1KHz MC-84L 7,21 5,30 9,81 @ 25% THD @ 10KHz MC-84L 5,45 5,30 5,60 @ 10% THD @ 10KHz ===================================================================== |
Mätningarna har utförts efter modifieringarna / Mätutrustning: PC/USB anslutet flerfunktions instrument Velleman PCSGU250 + Egentillverkad 'Mätpanel' med bl.a. dummy-load. Som referens instrument använder vi nu även ett digital oscilloskop 'Uni-T UTD2052CL' och en signalgenerator 'PHILIPS PM 5110' (För dubbel kontroll av mät resultat och automatisk avläsning av bl.a. Vpp / Vrms värden). Mera om mät utrustningen -->Här!
Distortion mäts / kontrolleras med en 'HAMEG HM-8027' distortions mätare och två 'Low-Distortion Sine Wave Generator' moduler.
Notera! Detta är experimentella mätningar!
Fyrkantvåg @ 500Hz
Fyrkantvåg @ 1000Hz
Frekvens svep 10-30000Hz @ 50% effekt
Tolkning av mätresultat
Naturligtvis kan man välja att göra vissa mätningar, samtidigt kan man även välja att vilja se vissa mätresultat mera än andra. Mätresultaten kan ändå bidra till att man kan skapa sig en uppfattning om förstärkaren elektriska egenskaper, därmed kan man även göra en uppskattning på hur väl en förstärkare kan återskapa t.ex. en musik inspelning.
Till sist så är det ändå dina öron som ger det viktigaste 'mätresultatet' - Det kan faktiskt låta helt fel från en förstärkare med hur bra mätdata som helst. Glöm inte bort att Ljud är något man upplevelev med sina egna sinnen, den totala ljud upplevelsen har så många ingående parametrar bl.a. högtalarna, lyssningsrummet, val av ljud materialet m.m. m.m. listan kan göras hur lång som helst...
Beskrivning
YAQIN MC-84L är en integrerad förstärkare. Helt rör bestyckad, med 2st 12AX7 (ECC83) dubbel trioder i drivsteget. Slutsteget är s.k. Push-Pull kopplat med två EL84 (6P14) Pentoder i varje kanal.
Förstärkaren ska enl. tillverkaren lämna 12Watt per kanal, under vilka förhållanden detta gäller anges inte. (Vid hur många procent THD? / Vilken Impedans på last?)

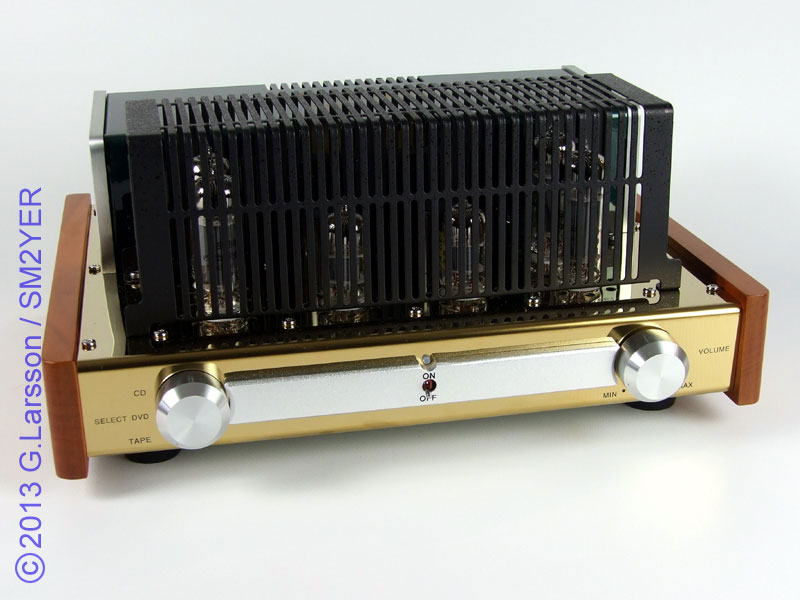

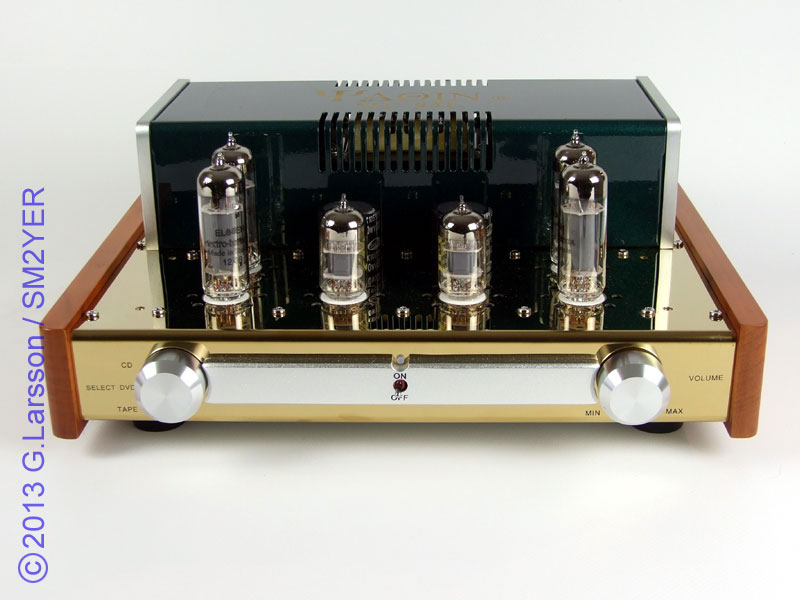

YAQIN MC-84L med rör skydd monterat / Utan rör skydd
I original utförande levereras förstärkaren med ett skydd över elektron rören. Skyddet demonteras genom att skruva upp 4st insex skruvar (Nyckel medföljer)
Original drivrör / Original Slutrör
Original rören är kinesiska, 2x Shuguang 12AX7B (NEW) och 4x BeiJing 6P14 (NOS) - Noterar att slutrören är 'New Old Stock' från 84/7 (Inte nytillverkade)
YAQIN MC-84L front / Baksida
På front panelen hittar man följande kontroller, fron vänster: Ingångs väljaren 'SELECT' med tre lägen, CD - DVD - TAPE, ON/OFF brytare med blå LED indikering och längst till vänster volym kontroll.
Samtliga ingångar CD - DVD - TAPE ska ha 'LINE' nivå 250-300mV med ca. 100ohm impedans. På baksidan sitter motsvarande RCA/Stereo ingångar, kontakterna sitter lite för tätt i min smak, blir lite trångt om man använder RCA kontakter med shuck låsning.
Högtalar terminalerna är riktigt rejäla och tar banan kontakter både horisontalt och vertikalt. Funkar även med gaffel kabelskor. Hittar inga utgångs säkringar för högtalar utgångarna?

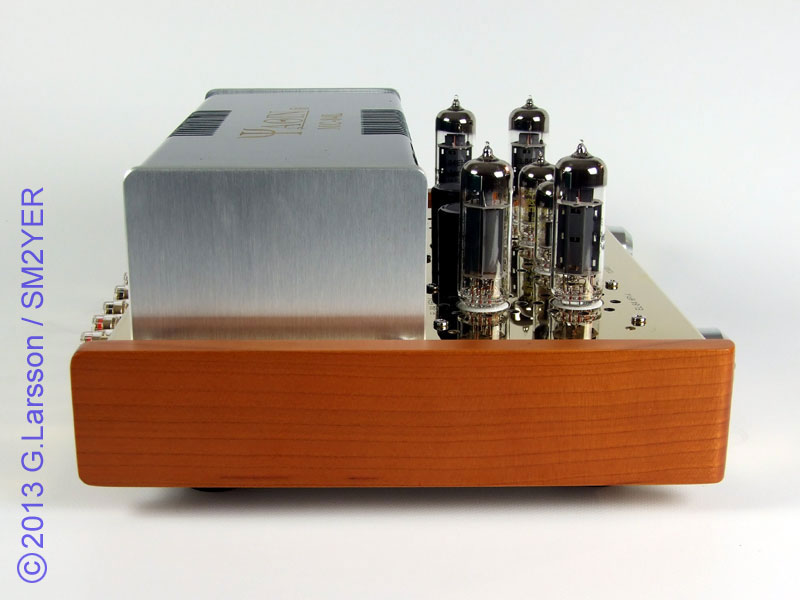

YAQIN MC-84L Från sidan / Från ovan
Mellan högtalar utgångarna hittar man även en 6,5mm hörlurs kontakt. Den ska ha lurar med låg impedans (32-50ohm, när hörlurarna kopplas in så förblir högtalarna inkopplade? Detta är inte en helt normal kretslösning?
Några noteringar Plus :-)
Några noteringar Minus :-(
Tekniska data 'YAQIN MC-84L' ===================================================================== Typ ............................... Integrerad rör förstärkare Input voltage ..................... 240V/50Hz AC Output Power ...................... 12watts x 2 in Class A Push-Pull Output Tube ....................... EL84 / 6P14 x 4 Driver Tube ....................... 12ax7 x 2 Frequency ......................... 6hz to 60khz Signal/Noise Ratio (SNR) .......... =< 78db Distortion ........................ 5% @ 50% output Input Sensitivity ................. 300mv Power Consumption ................. 90w Fuse .............................. F2AL250V Audio Input ....................... 3 RCA Stereo groups Output impedance .................. 4 ohms / 8 ohms Size Dimension .................... (W) 420mm x (H) 375mm x (D) 285mm Colour ............................ Gold/Black/Green metalic/Aluminium/Wood** Weight ............................ 14kg **Gold Body With Dark Metalic Green Power Supply, Wooden Side Panel & Black tube protective cover. Packing Includes: All the Tubes / Valve, Standard 1.5m "5 ft" Power Cord & Hex Key (Allen Key) User manual ===================================================================== |
Köp / Transport / Embalage m.m.
Förstärkaren inhandlades via eBay.com[L1] Sale date: 09/14/13 - Skickades från HongKong Sep-16-13 och landade på mitt jobb Sep-19-13 (tre dagar!)
Ytter kartongen hadde fått sig en ganska rejäl smäll, men allt är helt och fungerar.
Jack i ytter kartong / packning och manual
Förstärkaren i sin kartong
DELIVERED ............... Sep-19-13, 11:40 AM, OVERKALIX 0706207856 95692 THE ADDRESS IS IN A REMOTE AREA AND DELIVERIES ARE NOT MADE DAILY Sep-18-13, 09:47 AM, JARFALLA IMPORT SCAN ............. Sep-18-13, 08:26 AM, JARFALLA DESTINATION SCAN ........ Sep-18-13, 08:26 AM, JARFALLA IMPORT SCAN ............. Sep-18-13, 08:25 AM, JARFALLA DESTINATION SCAN ........ Sep-18-13, 08:25 AM, JARFALLA ARRIVAL SCAN ............ Sep-18-13, 07:37 AM, JARFALLA DESTINATION SCAN ........ Sep-18-13, 07:37 AM, JARFALLA DEPARTURE SCAN .......... Sep-18-13, 07:10 AM, STOCKHOLM-ARLANDA ARRIVAL SCAN ............ Sep-18-13, 06:31 AM, STOCKHOLM-ARLANDA DEPARTURE SCAN .......... Sep-18-13, 04:40 AM, KOELN (COLOGNE) BILLING INFORMATION RECEIVED .. Sep-18-13, 01:31 AM DEPARTURE SCAN .......... Sep-17-13, 19:00 PM, DUBAI ARRIVAL SCAN ............ Sep-17-13, 15:56 PM, DUBAI DEPARTURE SCAN .......... Sep-17-13, 12:11 PM, CHEK LAP KOK ORIGIN SCAN ............. Sep-16-13, 23:30 PM, CHEK LAP KOK PICKUP SCAN ............. Sep-16-13, 19:11 PM, KOWLOON BAY |
Till index / top
Referenser / Länkar m.m.
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
[L1] eBay.com
[L2]
[R1] Krets schema för YAQIN MC-84L 219Kb .pdf fil
Till index / top
'Disclaimer'
The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners.
Notera!
Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör.
Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan.
