Golvhögtalare CANTON Chrono 509 DC 3-vägs basreflex högtalare |
|
INDEX
|
  Stöd utvecklingen av Foobar2000 för mobiler (SmartPhones/Tablets/Android/iOS) Länk till Foobar2000 FUNDRAISER --> http://mobile.foobar2000.com/ |
Senast uppdaterat
2015.03.28 Har lyssnat provat och kört olika mätningar på Chrono 509 högtalarna, noterar nu att jag faktiskt inte har skrivit något om ljudet!
Intryck: Basregistret går djupt, är kraftigt och detaljerat, blir i vissa lägen lite överdrivet, detta märks tydligast om inspelningarna i sig själv saknar eller har dålig dynamik / detaljer i basregistret, då låter det lätt lite 'bullrigt'. (I.o.f.s inte högtalarnas fel)
Mellanregistret är tydligt och klart, mycket väl artikulerade, bra i nivå, kan upplevas lite övertydligt eller kallt.
Diskanten är också den väldigt detaljerad och klar, rätt i nivå, mycket korrekt i mina öron
Chrono 509dc levererar en sammanhållen ljudbild, saknar ibland lite rymd och värme i ljudet. Ljudfokus ligger lite lågt i höjd i mitt tycke varför justerbara fötter och 3-5° lutning bakåt skulle sitta fint, ska prova detta a.s.a.p.
2015.03.28 Kör upp ett spectrum diagram för Chrono 509 högtalaren. - Använder ett TERRATEC AUREON Dual USB ljudkort, DIY Mätmikrofon med Panasonic WM61A Electret kapsel. Driver högtalarna med en TOPPING TP41 förstärkare. Programvaran är 'TrueRTA v.3.5.6' och Virtins 'Multi-Instrument v3.3'

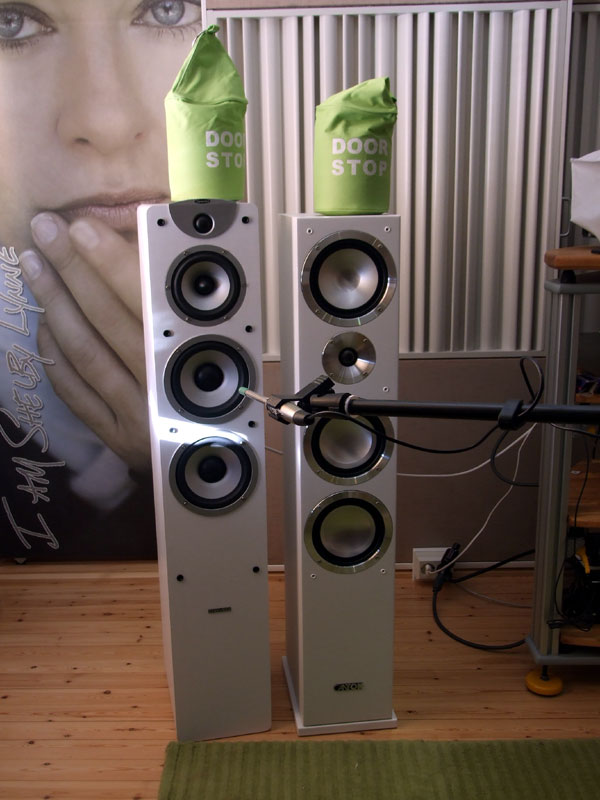

Klart för spectrum mätning

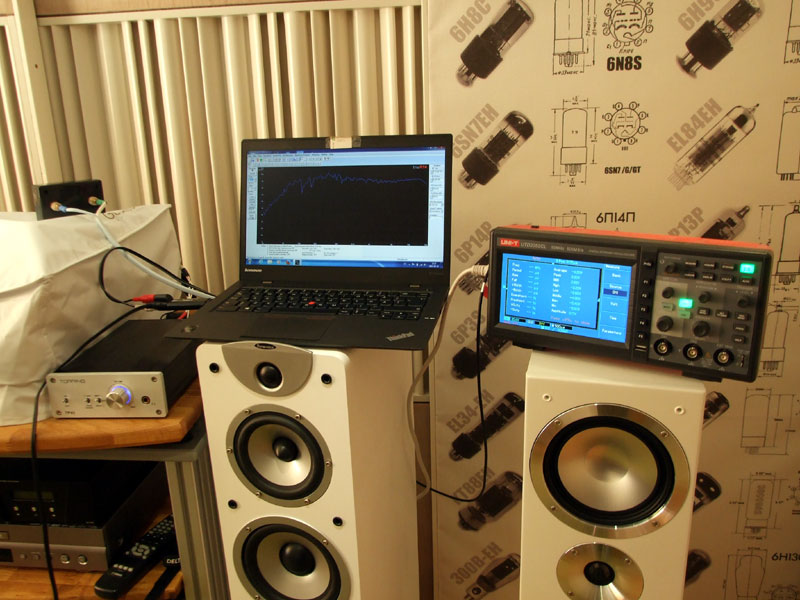

Använder ett Digital oscilloskop UNI-T UTD2052CL för referens och kontroll av effekt nivå - Effekten är 1W (2,83VRMS över 8Ω) Avståndet till mätmikrofonen är 1 meter - Kör 'Quick Sweep' med TrueRTA, det ger nedanstående kurva.

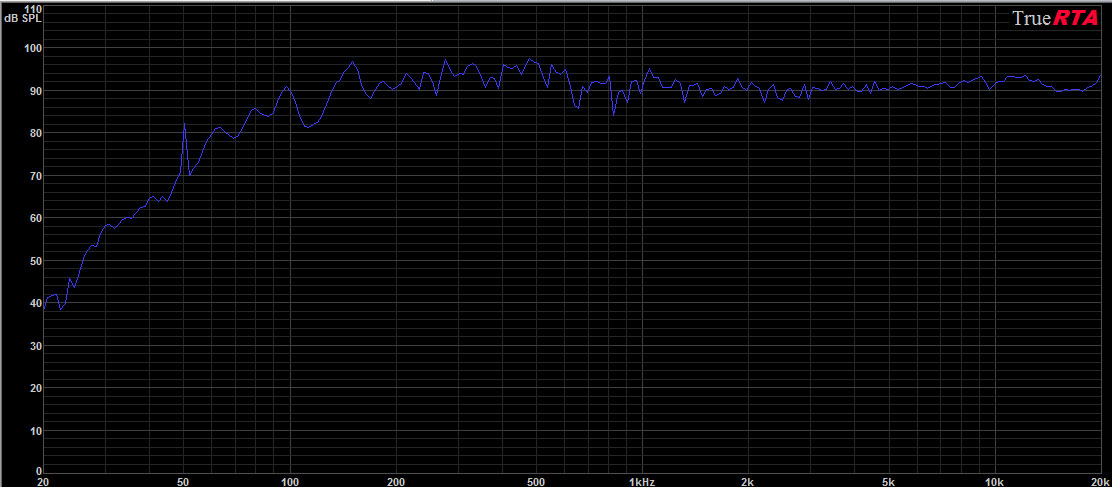

Logaritmiskt sweep 20-20000Hz med TrueRTA

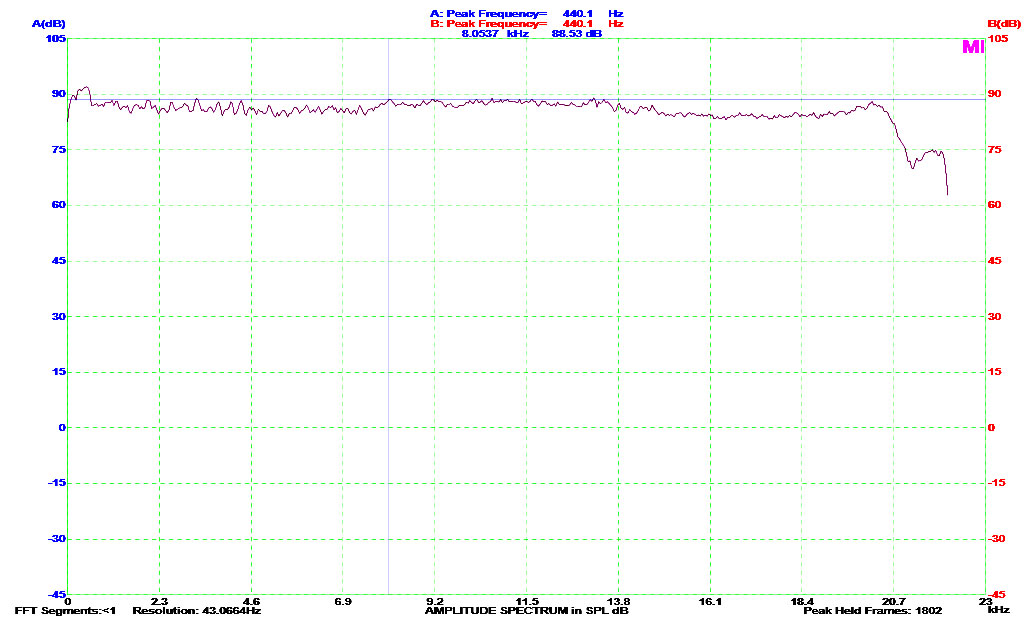

Linjärt sweep 10-22000Hz med Virtins Multi Instrument
Logaritmiskt frekvens svep 20-20KHz med TrueRTA kurva .pdf fil
Linjärt frekvens svep 10-22KHz med Virtins Multi Instrument kurva .pdf fil
Läs mera om använd utrustning / mätmetod -->Här!
2015.03.21 Använder nu en AUDIOROMY M-828A förstärkaren vid test av 'CANTON Chrono 509 dc' högtalarna, har även ett par 'DYNAVOICE MAGIC F-7' som vi ska kolla lite närmare på.

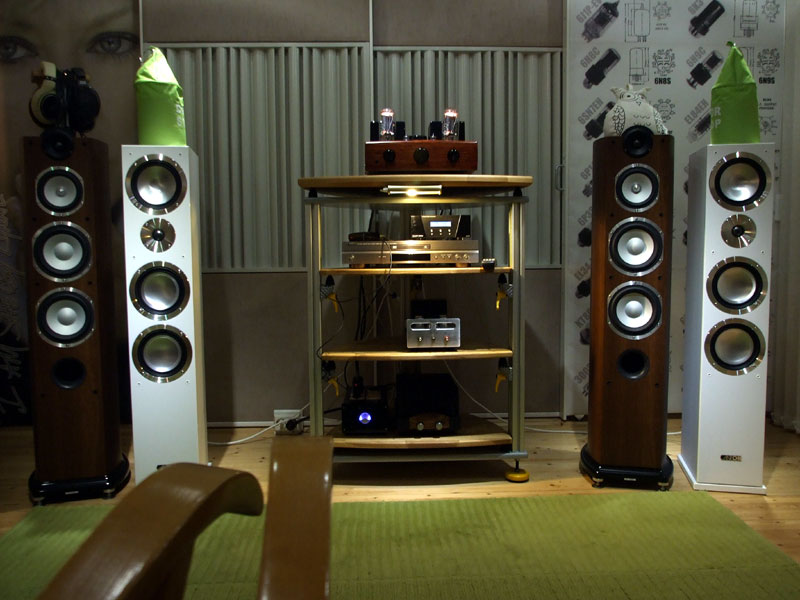

Testar högtalare
Övrig utrustning: Spelar upp .FLAC filer via en RaspberryPi / RaspiFy, denna är kopplad via USB2.0 till en extern DAC GUSTARD X10 - Förstärkare 'AUDIOROMY M-828A' - Högtalar kablarna är ett par 'The CHORD Company ODYSSEY 2' - Använder mina vanliga halv hyfsade 96Ω DIY Signalkablar och 'BADA LB-5600' strömfilter.
AUDIOROMY M-828A fullsmetad med ryska NOS rör.
Rörbestyckning i förstärkaren: Ingång / Drivsteg = 4x NOS FOTON/Reflector 6H3П-E, Utgång = 2x NOS Ulyanovsk ГУ-29 (Ryska GU-29 OTK/MIL rör)
|
2015.03.17 Lastade just över högtalarna från PostNord's lastbil till mitt bil bagage, båda högtalarna ligger på euro-pall. Var tvungen att lasta av dom en och en för att få plats med dom i bilen.

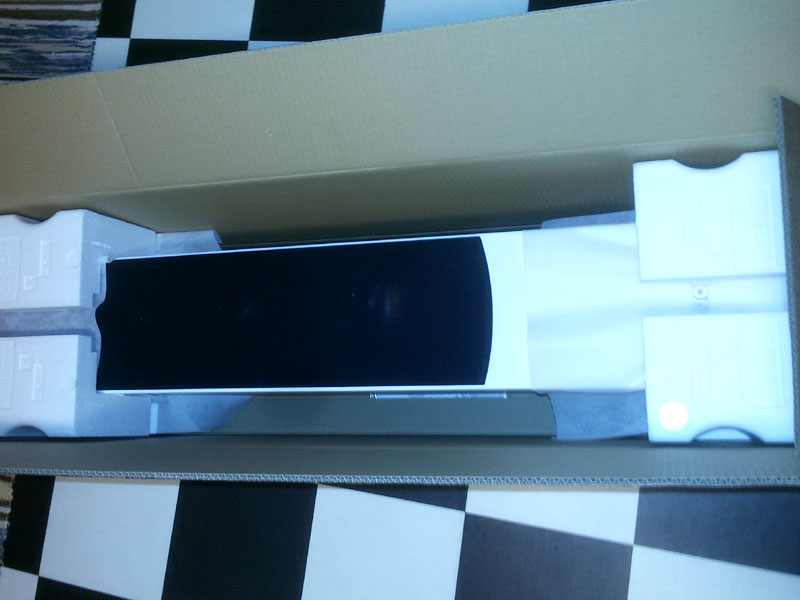

CANTON Chrono 509 DC, mycket väl packade!
Högtalarna ligger packade i var sin kartong i dubbel wellpapp, innanför ligger kantförstärkningar och en extra wellpapp skiva, i hörnen ligger ca, 40mm tjocka hörnskydd i frigolit.
Väljer att använda dom själhäftande fötterna, spikes är inte så lämpligt på furugolv. Ställer upp högtalarna och kopplar in, provlyssnar under kvällen.

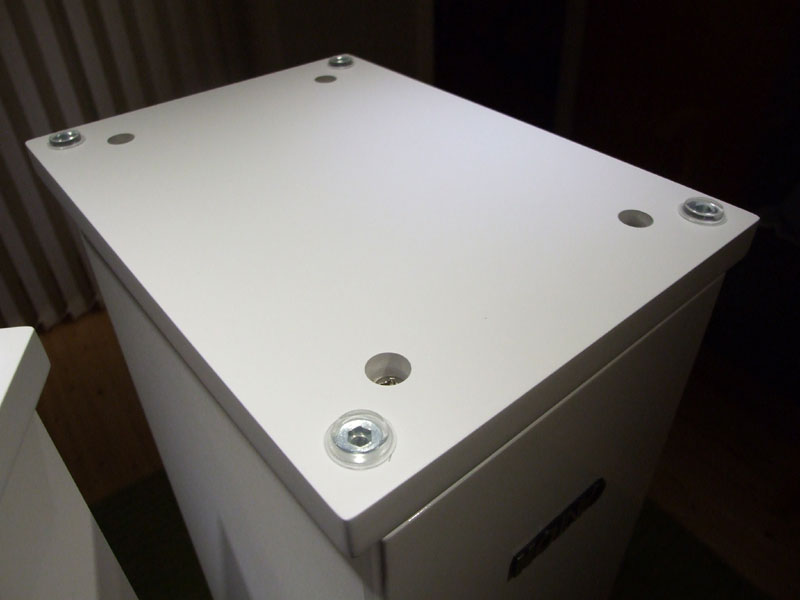

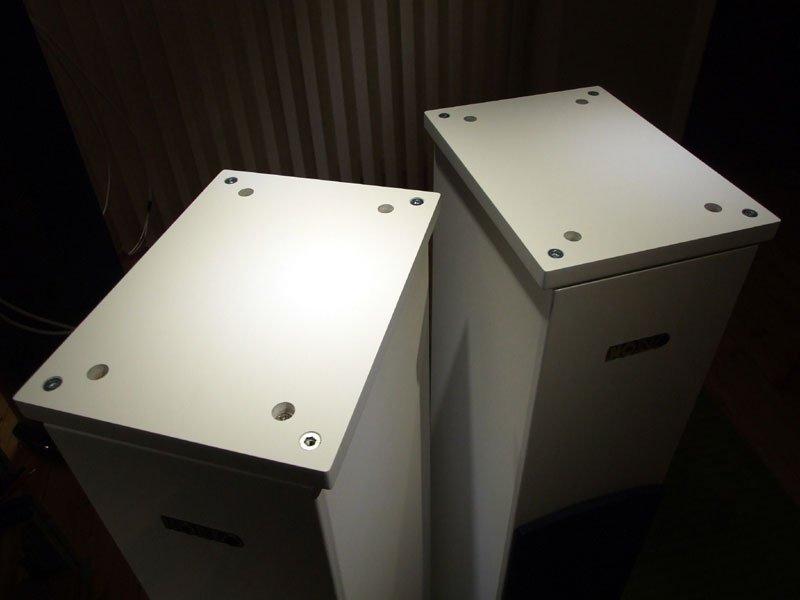

CANTON Chrono 509 DC bottenplatta
Ett första intryck, bygg kvalite: Kabinett bygget är i samma nivå som t.ex. DYNAVOICE M-65 / M-85 / DF-5 / DF-6 o.s.v. Folierade sidor / bakstycke och högblank front. Bottenplattan är mindre bearbetad och tunnare än på TAGA Harmony F-100. Där sitter 'Bara' en enda basport och den är riktad bakåt. I jämförelse så har TAGA Harmony F-100 framåt riktad basport, DYNAVOICE DF-5 / DF-6 har basport både fram och bak, bara att välja själv med en skumgummi plugg. DYNAVOICE M-65 / M-85 har fyra (4) bakåt riktade basportar för anpassning med dom medföljande propparna.
Enda finessen som tillför något är att man kan fästa front skyddet / tyget på baksidan av högtalaren när det inte används, både praktiskt och snyggt. I övrigt upplever jag att högtalar kabinettet inte är överdrivet påkostade på något sätt i förhållande till övriga ovan nämnda högtalare.
|
Spelar .FLAC filer i en RaspberryPi / RaspiFy spelare, kopplar upp via en 'GUSTARD X10' extern DAC - Högtalar kablarna är 'The CHORD Company ODYSSEY 2', signal kablarna är DIY 96Ω coaxial kabel.

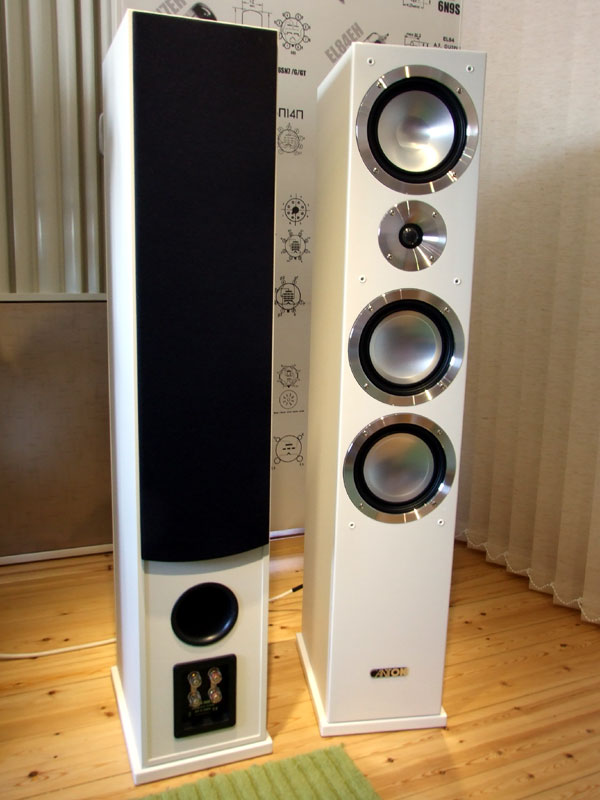

CANTON Chrono 509 DC klar fö att provspelas
2015.03.16 Inhandlade högtalarna 2015.03.12 från Dustinhome.se[L1] - Modellen är den äldre (Utgångna) Chrono 509DC, som har ersatts av Chrono 509.2dc - Om jag förstår det hela rätt så är det bara estetisk skillnad mellan de båda, där ändring / flytt av basport till lådans botten är av betydelse.
I övrigt används samma element / delningsfilter o.s.v. - Den tekniska specifikationen är oförändrad mellan 509dc och 509.2dc modellerna, sånär som på att 509dc är 29cm på djupet och 509.2dc är 30cm djup - Har noterat priser upp till närmare 12000kr för 509.2dc = Halva priset för 509dc som i praktiken är likadana, det är i min värld ett bra köp...
|
Beskrivning
Testar ett par CANTON Chrono 509DC - Detta är den första modellen med basreflex porten riktad bakåt. I övrigt används samma element och delningsfilter som i den nya modellen Chrono 509.2DC
Diskanten är en 1tum kalott (25,4mm Dome) i aluminium / magnesium legering. Ovanför diskanten (Överst) sitter ett 7tums (180mm) mellanregister element med aluminium membran. Kantupphängningen är CANTONS nya 'wave' typ som ska ge minskat elastiskt motstånd och större / linjär konrörelse. Samma kantupphängning och membran material används även i dom två 7tums (180mm) bas elementen.
Tillägget 'DC' i modell beteckningen kommer från CANTON's teknik att avkoppla den absolut lägsta delen av basregistret för att därigenom öka bas elementens förmåga att styra ut den användbara (Hörbara) delen av basregistret. Det är denna 'finess' som ger den mycket detaljerade / rappa basåtergivningen som ändå även upplevs som avgrundsdjup.
En rejäl bottenplatta och tillhörande spikes gör att högtalarna står stadigt på underlaget, spikes är dock inte 100% rätt i alla lägen, fungerar INTE t.ex. på ett furu golv.

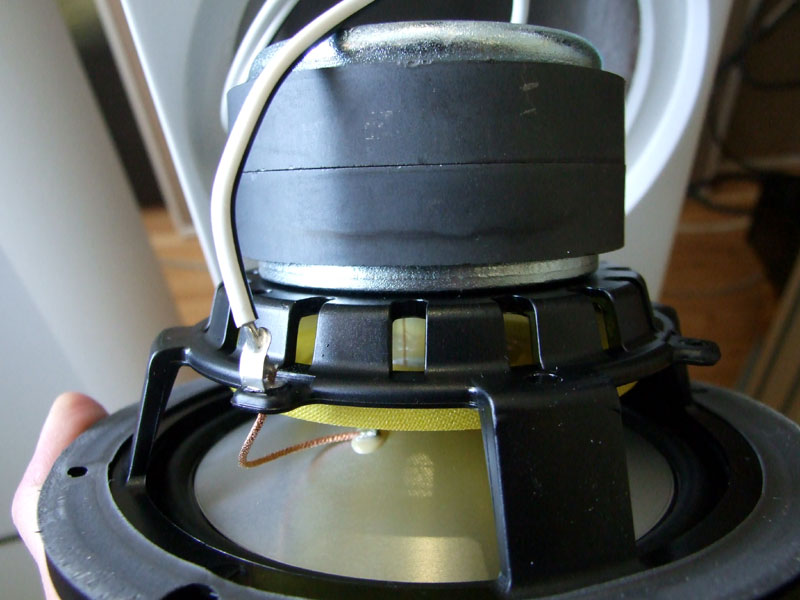

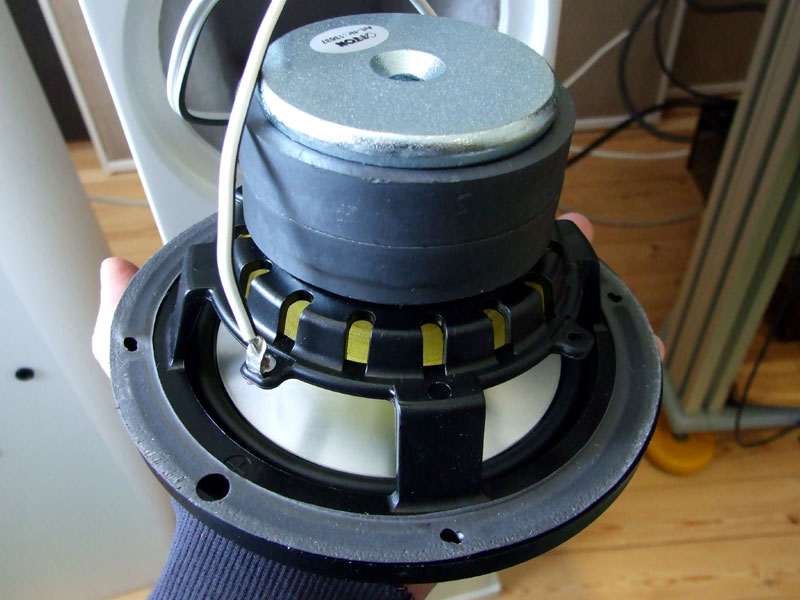

Baselementen 2st 7" (180mm) har aluminium membran, korg i plast, bra kylning med öppen talspole, rejäl (dubbel) std. ferromagnet med ventilering. Dekorring i aluminium skruvas tillsammans med elementet.
Baselement / Lödning av element anslutning

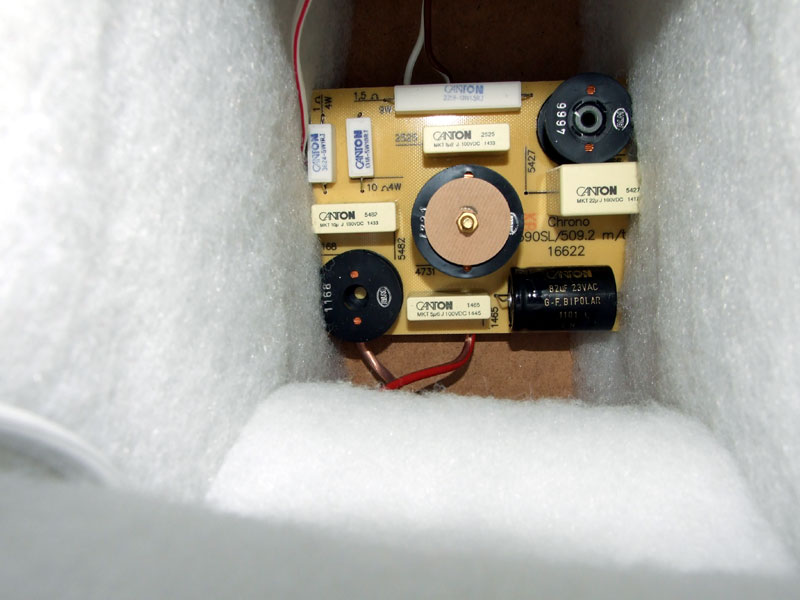

Delningsfiltret är delat i två delar, delen för mellenregister och diskant sitter strax bakom det övre baselementet, filtret verkar att vara välbyggt med många komponenter.

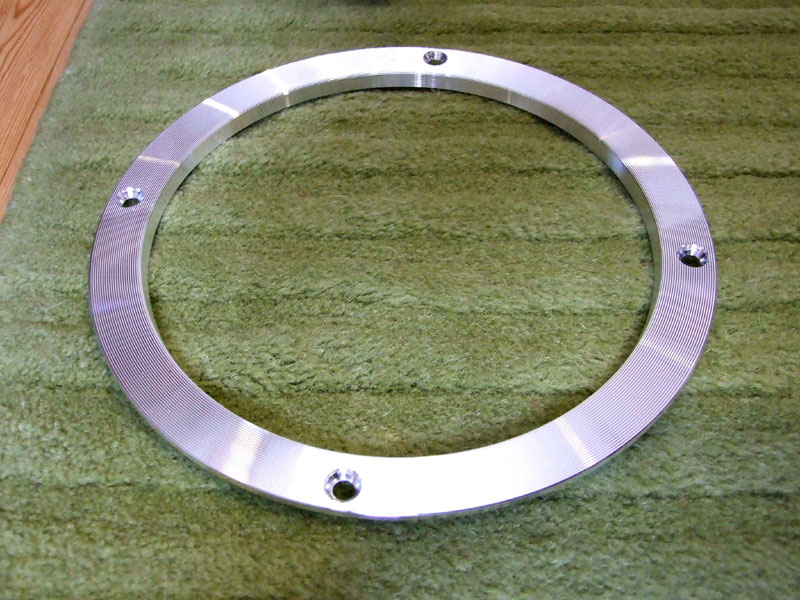

Dekorring / Delningsfilter

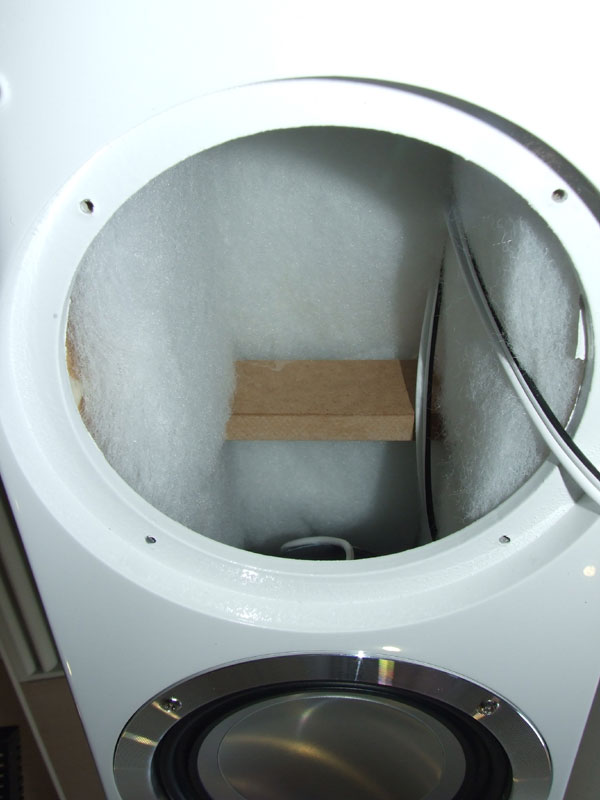

Den inre stagningen av kaviteten består av en enda 'pinne' i höjd mellan bas elementen. Andra stagningar / stagplan saknas.

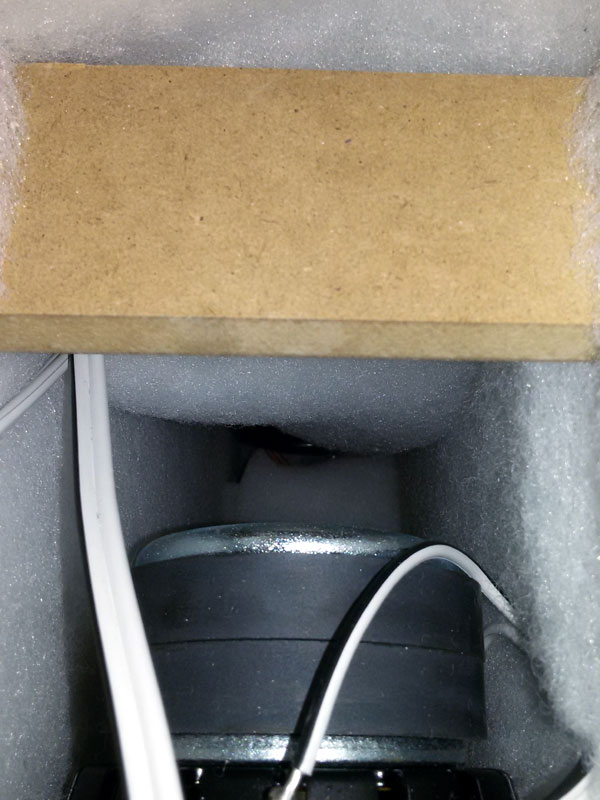

Stagning
Lådan är väl dämpad med ett lager 30mm tjock polyesterfibrer motsvarande 'Zachry Q12' eller liknande i sidorna, två lager mot bakstycket och hela fyra lager i botten.

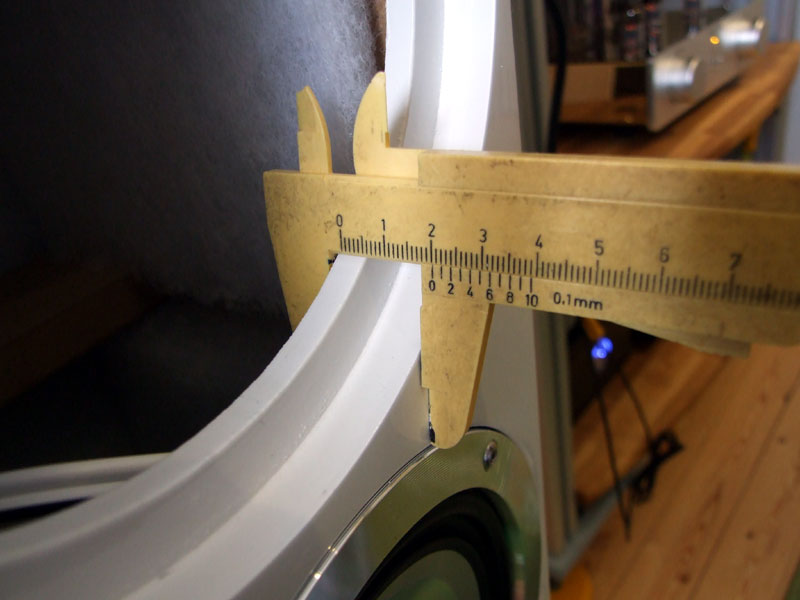

Basport / Material tjocklek

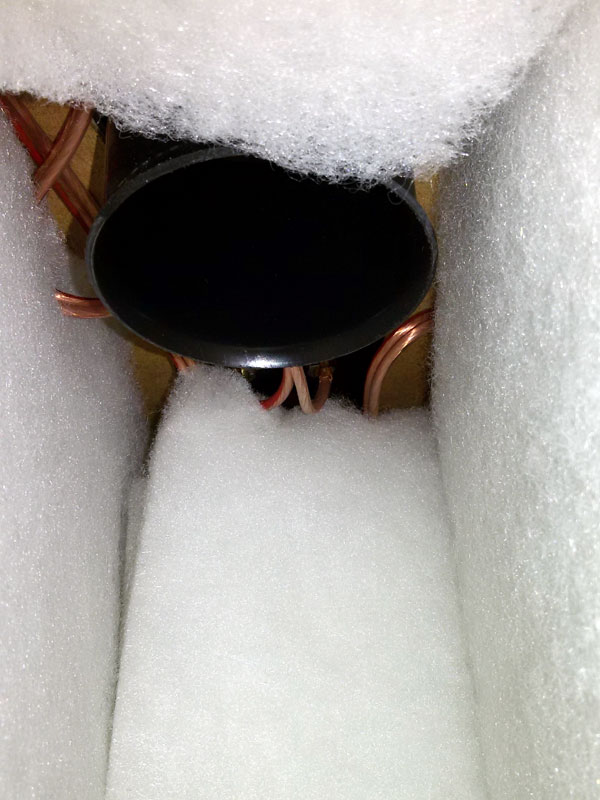

Basporten mynnar bakåt och är avrundad i båda ändarna, mynning och inner ände. Material tjockleken i baffel (front) är 19mm, detsamma gäller för sidor, bakstycke och topp / botten.
Några noteringar Plus :-)
Några noteringar Minus :-(
Tekniska data 'CANTON Chrono 509'
=====================================================================
Typ ............................... 3-vägs basreflex högtalare
Lådkonstruktion ................... Basreflex
Nom. /Music power handling ........ 160 / 320 watts
SPL (1 watt/1m) ................... 88,3 db
Frequency response ................ 20-40000 Hz
Crossover frequency ............... 300 / 3000 Hz
Woofer ............................ 2 x 180 mm (7"), Aluminum (Wave surround)
Midrange .......................... 1 x 180 mm (7"), Aluminum (Wave surround)
Tweeter ........................... 1 x 25 mm (1"), aluminum-manganese
Special Features .................. DC-technology (Rear-Fix)
Nominal Impedance ................. 4...8 ohms
Dimensions (WxHxD) ................ 19 x 105 x 29 cm
(7,5" x 41,3" x 11,8")
Weight ............................ 20,4 kg
Carton Content .................... Canton Chrono 509.2 DC
Equipment feet Spikes
Equipment feet
Fabric grill
Manual
=====================================================================
|
Köp / Transport / Embalage m.m.
Fraktlogg: 13 mar kl 13:02 Posten, Elektronisk förhandsinformation mottagen |
Budget
Kostnader t.o.m. 2012.07.30 ============================================================ Förstärkaren / Inköp ...................... 6490 sek Frakt ..................................... 0 sek |
Till index / top
Länkar / Referenser
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
[L1] www.dustinhome.se
[R1] www.canton.de/en
Till index / top
|
