2015.01.30 Har tidigare snickrat på en förstärkar uppsättning med elektroniskt delningsfilter. Avsikten är att dom ska användas för injustering / provning av högtalare och delningsfilter komponenter, men förstärkarna kan naturligtvis även användas för ljudmätningar. Kommer att köra lite testmätningar för att justera nivåer m.m.
Den blivande Test / Mät förstärkar anläggningen består av:
1st Aktivt delningsfilter 'Behringer CX3400 Super X Pro'
1st förstärkare 'the t.amp S-75 MK2' (HIGH/DISKANT)
1st Förstärkare 'the t.amp E400' (MID/MELLANREGISTER)
1st Förstärkare 'the t.amp E400' (LOW/BAS)

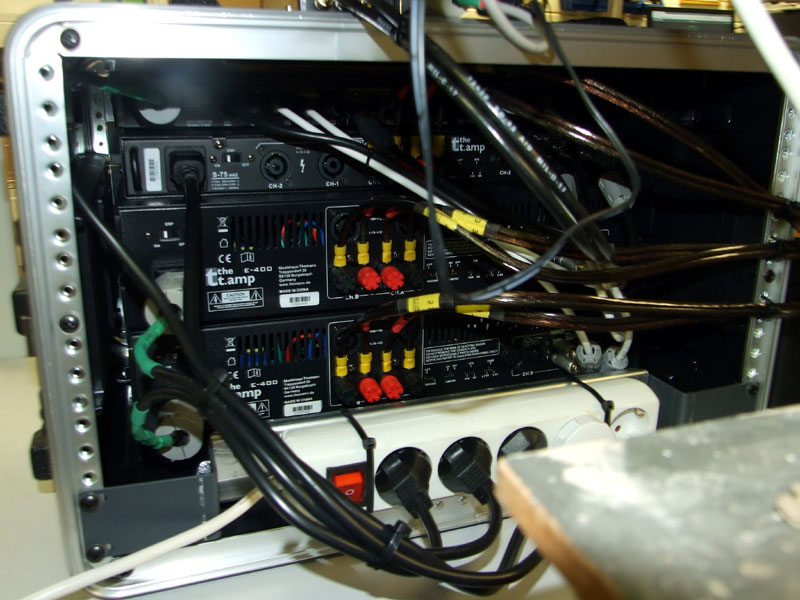

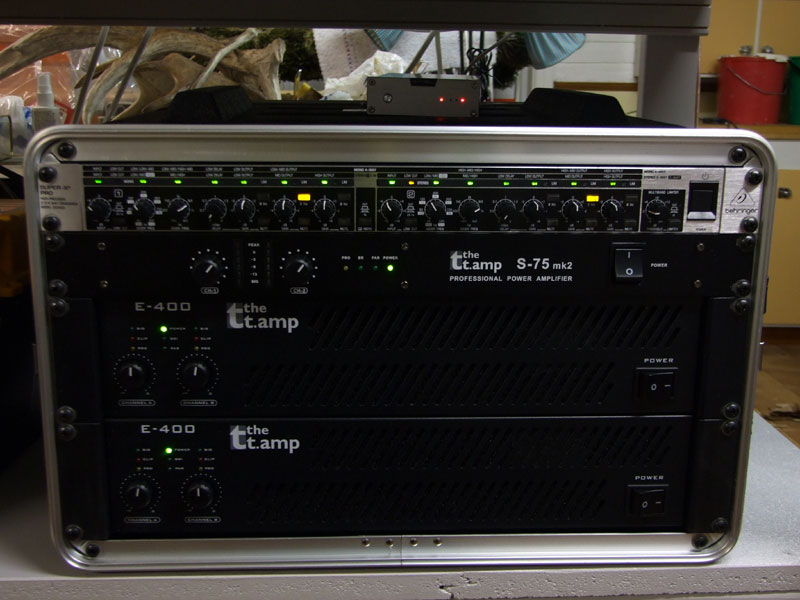

Delningsfilter och förstärkare (Foto taget med mobiltelefon)
Behringer CX3400
Uppsättningen går att köra i stereo med en delningsfrekvenser (2 band) i 4 kanaler, med två delningsfrekvenser (3 band) i 6 kanaler eller i mono med tre delningsfrekvenser (4 band) 4 kanaler. Ej använda kanaler kopplas till 50W/8Ω dummy load.
Delningsfrekvenserna kan ställas enl. följande:
HIGH/DISKANT 440-9300Hz
MID/MELLANREGISTER
LOW/BAS 44-930Hz

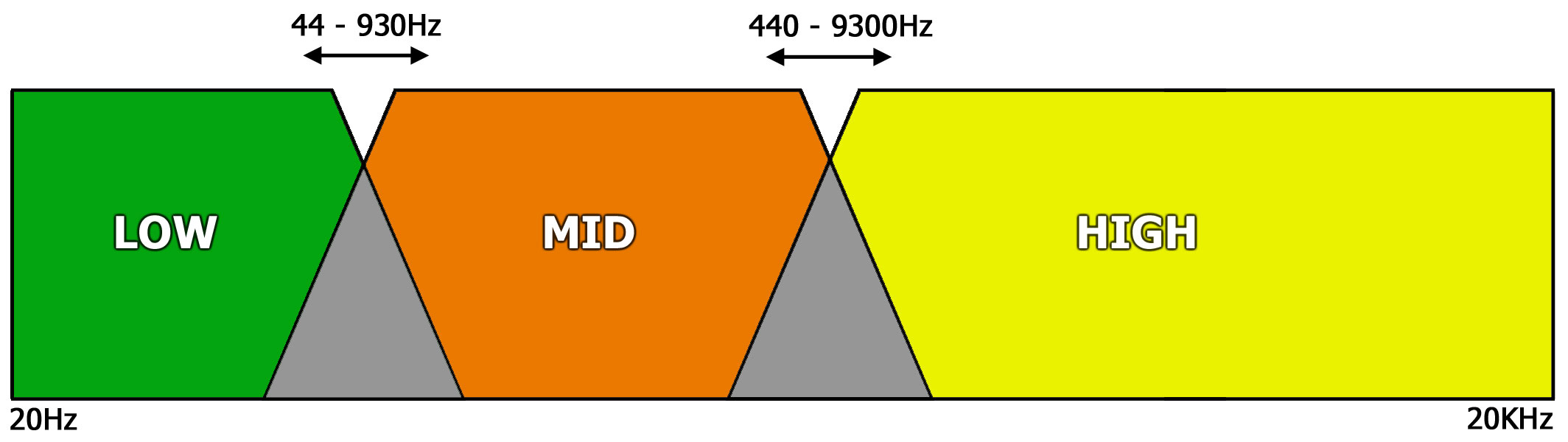

Delningsfilter spectrum LOW / MID / HIGH
Den förra test/mät uppsättningen från 2011 bestod av: Aktivt delningsfilter The T.Amp XO 231 - CD/DVD-Audio/SACD-Spelare YAMAHA DVD-S1800 - Förstärkare 1 (Försteg/Slutsteg) NAD 306 - Förstärkare 2 (Slutsteg) The T.Amp S150 - Hela anläggningen från 2011 kan man beskåda --> Här!

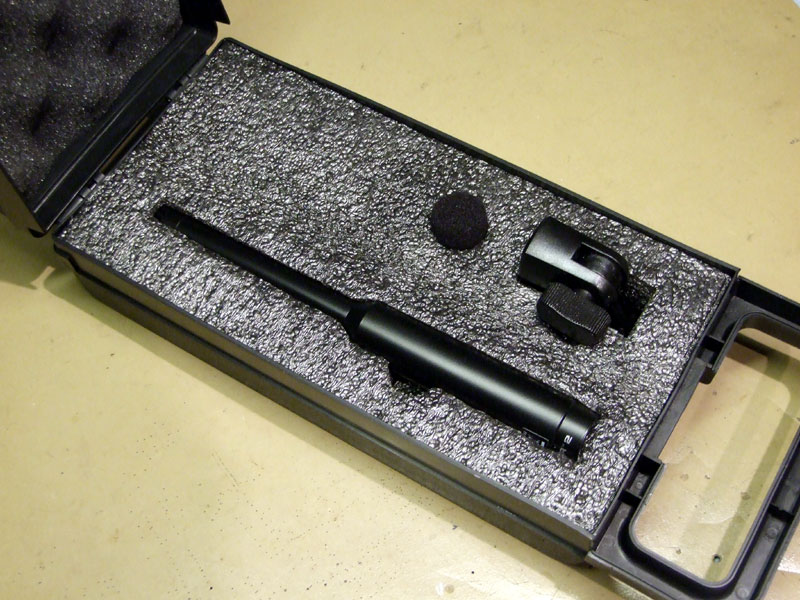

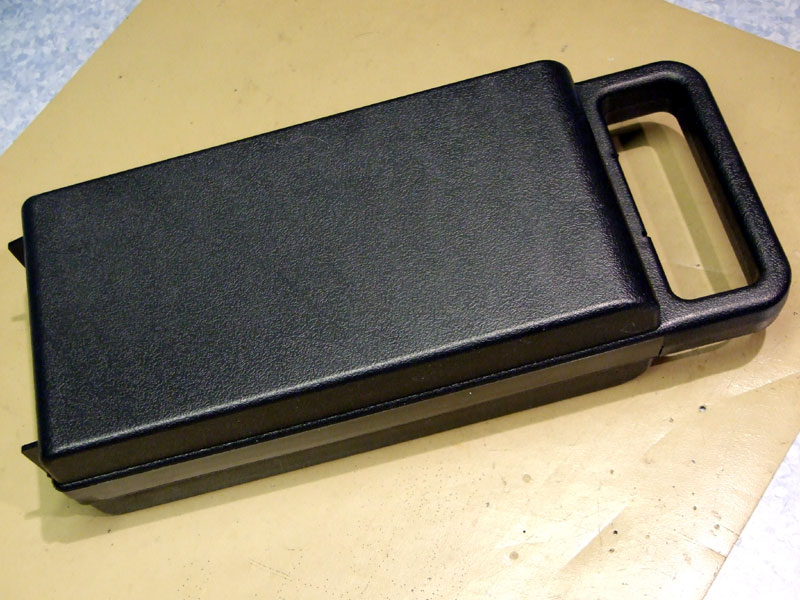

2015.01.20 Kopplar upp Peavey PVR2 mätmikrofonen under kvällen, mest för att kontrollera att den fungerar. PVR2 mikrofonen levereras i en snygg lite plastväska, det följer även med ett stativfäste och ett puff-skydd.
Noterar att stativfästet är aningen för litet (Trångt) - Kan endast användas på XLR Kontaktens hölje, själva mikrofonen går inte att få in i fästet?! - Det medföljande lilla puff-skyddet är även det så litet att det i praktiken är omöjligt att använda?!.
Peavey PVR2 mätmikrofon
Kopplar upp mätmikrofonen via en USB mixer 'Behringer XENYX Q1202USB' - Detta för att kunna använda 48V phantom matningen till mikrofonen - Inser genast att detta är ytterligare en signal försämring, och okänd faktor i ljudkedjan. Ska försöka att bygga en egen spännings injektor för att undvika dessa okända faktorer.

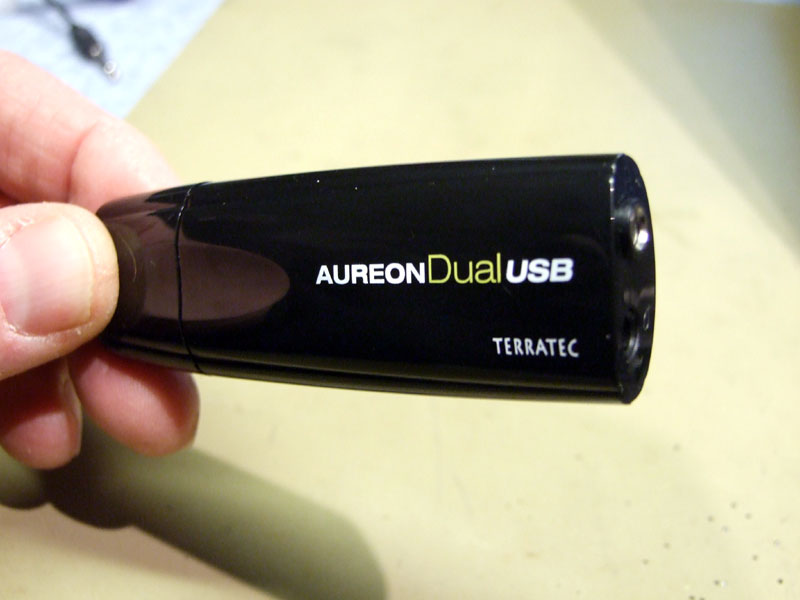

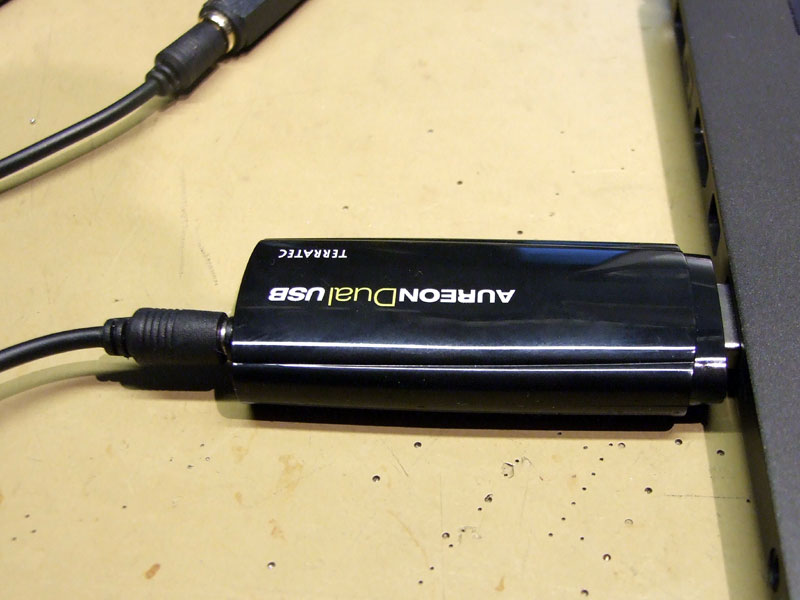

2015.01.18 Testar mikrofonen för första gången, kör Virtins Multi-Instrument v.3.4 - Skärmdumpen visar ett frekvens svep 10-22050Hz på en TAGA HARMONY PLATINUM F-100 v.2 - Använder en digital Class-D förstärkare DGUANZO DP-101.

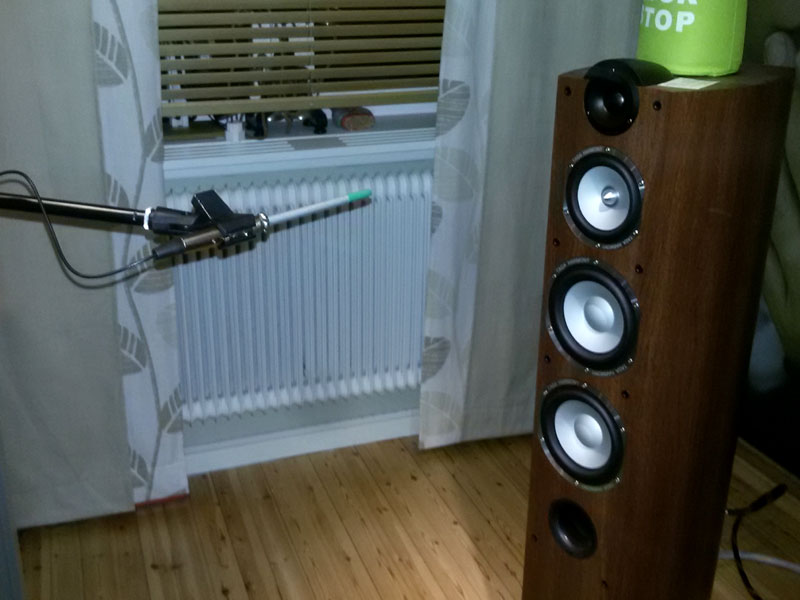

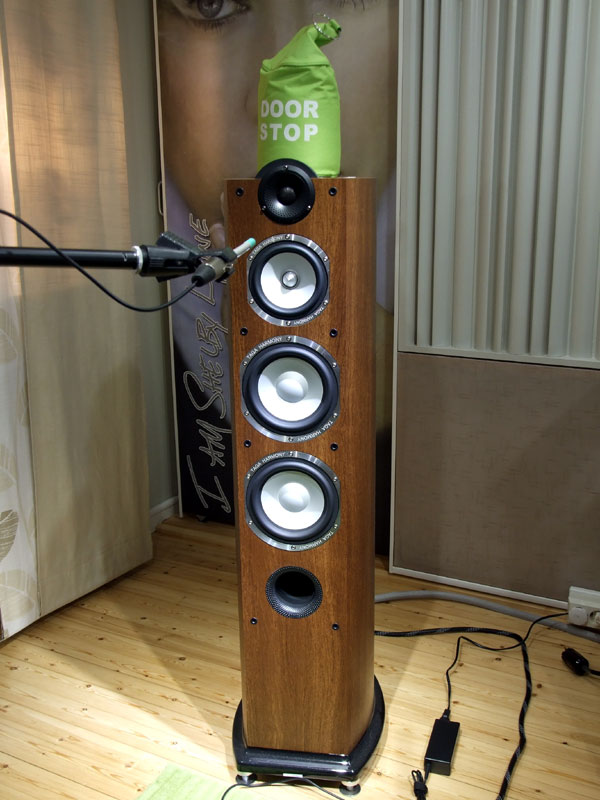

DIY Mätmikrofon / TAGA HARMONY PLATINUM F-100 v.2
Beräknar nödvändig uttnivå från förstärkaren för att erhålla 1W vid 4 / 6 / 8 Ω last enl. nedan.
Vpp Topp Vrms Load Equals
================================================
6,45 3,23 2,83 8,00 1,00 Wrms
5,58 2,79 2,44 6,00 1,00 Wrms
4,56 2,28 2,00 4,00 1,00 Wrms
================================================
Formel: √(Vpp/2)2 / R
|

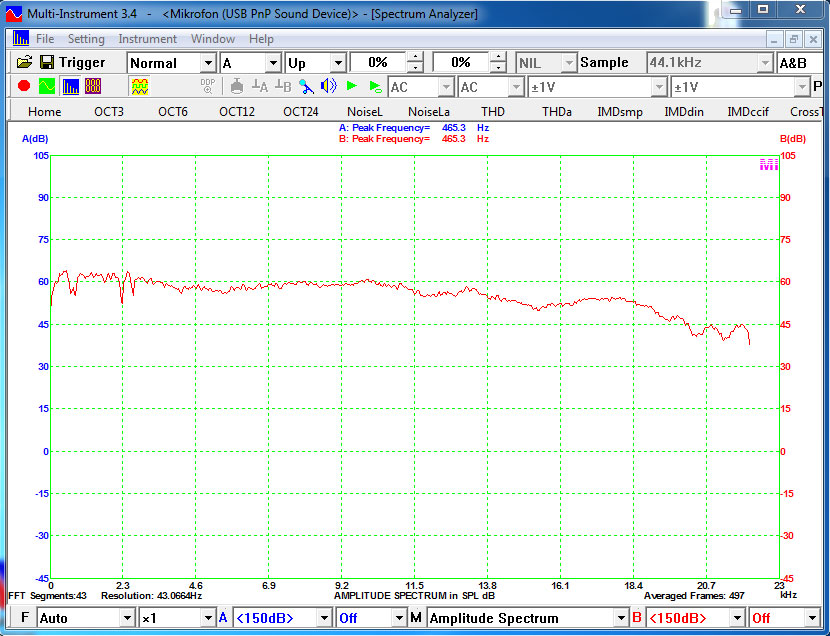

Virtins Multi Instrument v.3.4 (LIN)
Notera att varken utnivå eller mikrofon nivå har kalibrerats, det blir nästa steg i projektet. Som jämförelse, en RTA kurna från samma högtalare testad med XTZ Room Analyzer 1.0 - Notera att denna kurva är logaritmisk (Virtin kurvan ovan är linjär)
XTZ Room Analyzer 1.0 (LOG)
2015.01.17 Har inte uppdaterat sidan på länge, RTA mät projektet har inte stått stilla helt, bygget av mätmikrofonen är ganska enkelt. Lite modifiering av själva mätkapseln och sedan ett någorlunda bra sätt att montera kapseln på.

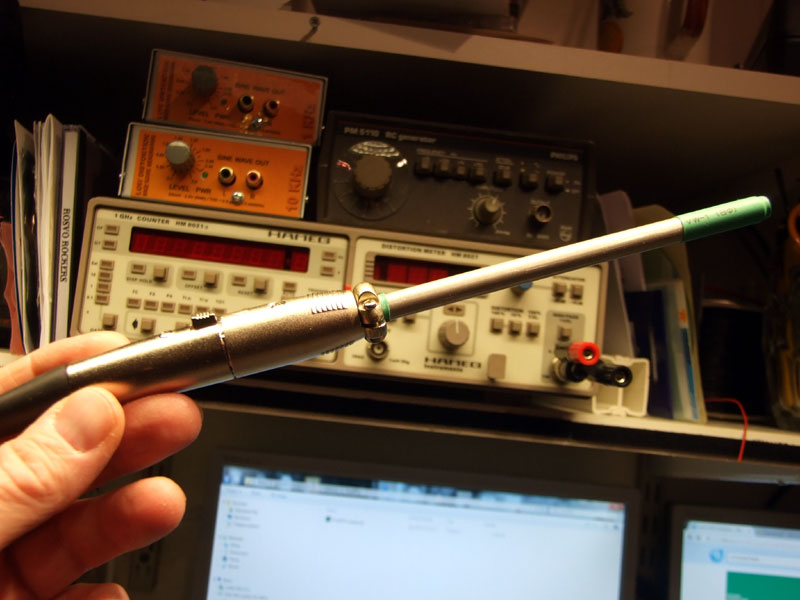

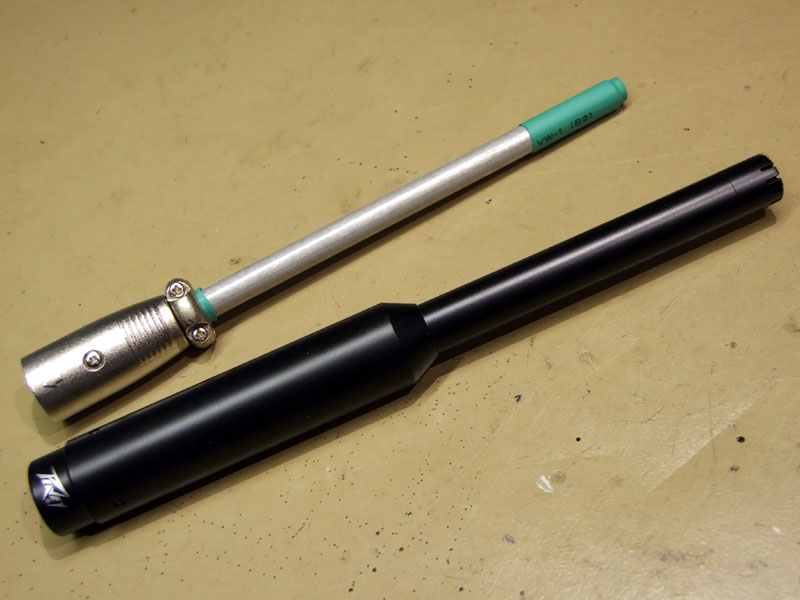

DIY Mätmikrofon i närbild
Mikrofon kapseln är fästad med hjälp av en bit krympslang i ena änden av ett 140mm långt aluminium rör D8mm/d6mm, i andra änden sitter en XLR hane. Röret har helt enkelt skruvats fast med hjälp av XLR kontaktens kabelavlastning.

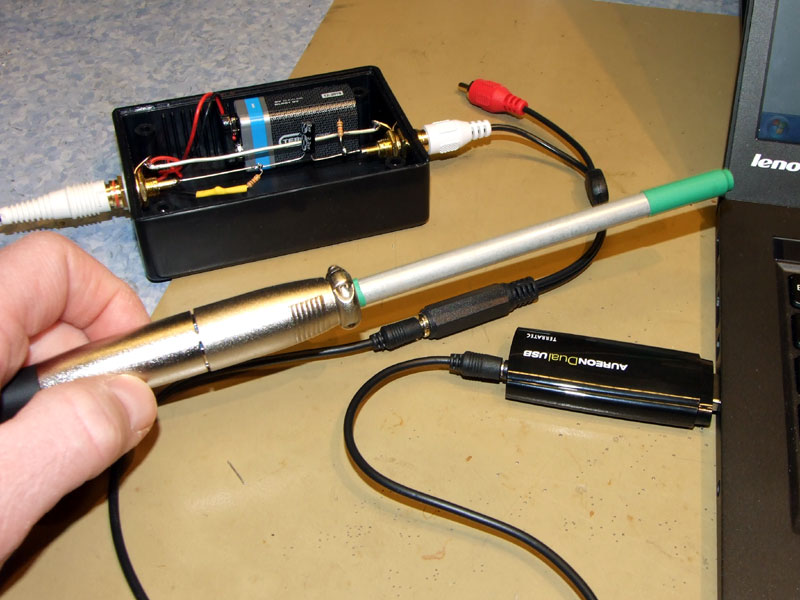

DIY Mätmikrofon / Power injection box
Inkoppling av mikrofon kapseln och inkoppling av spänningsmatning framgår av skiss 'C' hämtade från LINKWITZ-LAB[R4] - Även den nödvändiga modifieringen av själva mikrofon kapseln framgår.

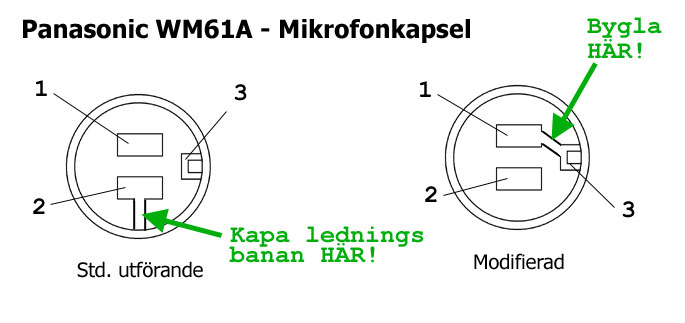

Skiss: Modifiering av mikrofonkapsel

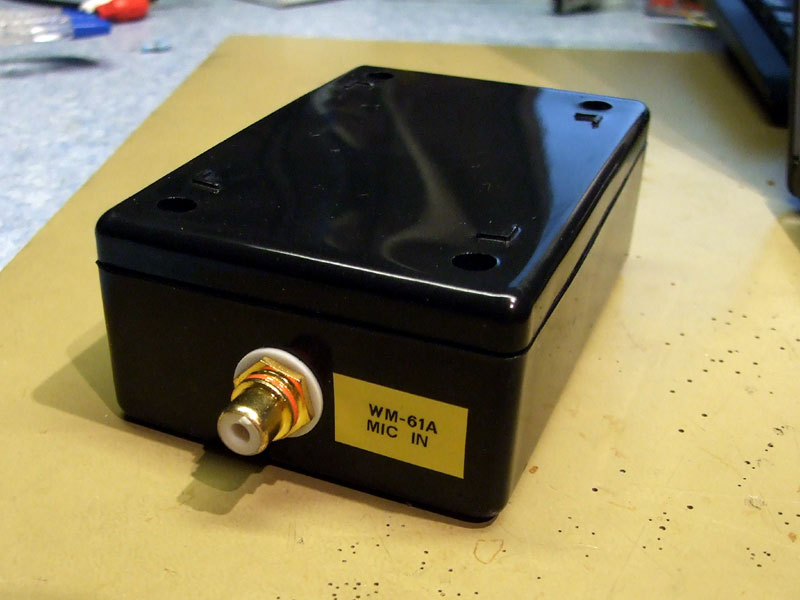

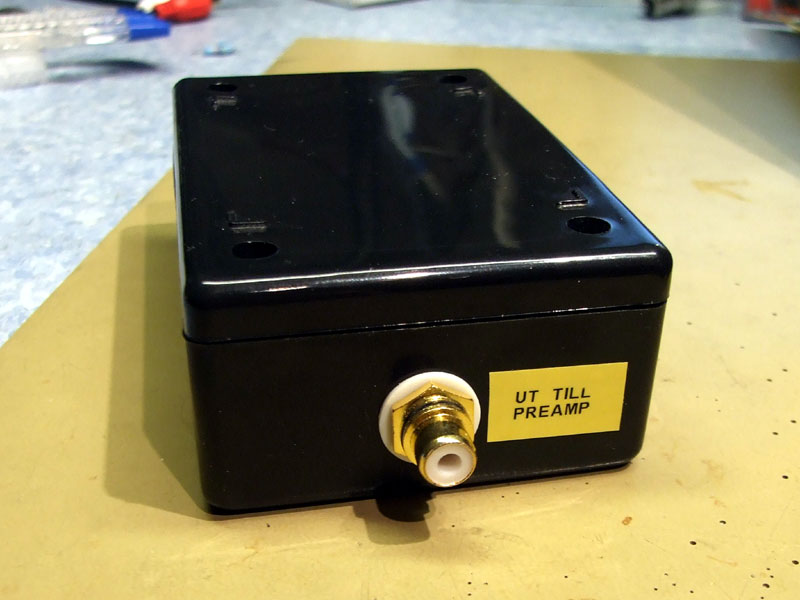

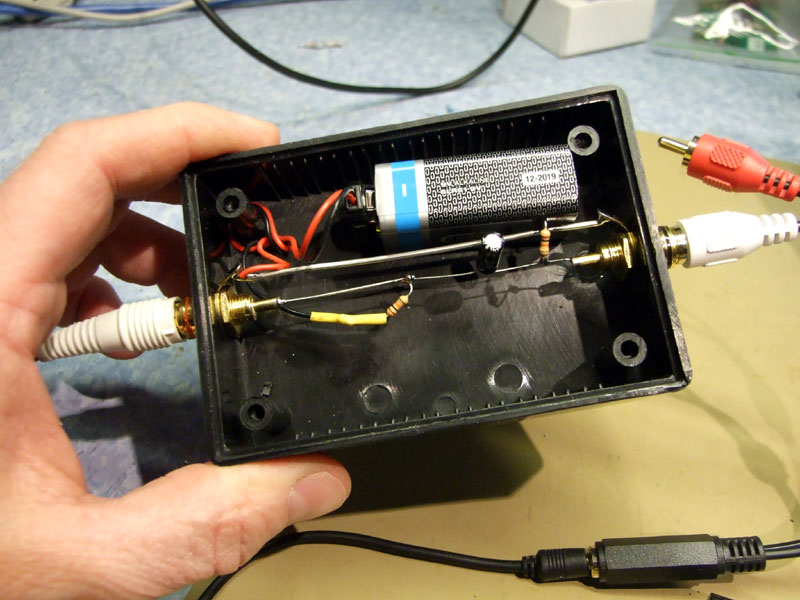

Power injection box
Använder vanliga phono kontakter på 'intector' boxen. 9V batteriet kopplas in när mätmikrofonen kopplas in i sin kontakt 'MIC-IN' (Kretsen sluts) - därför behövs ingen strömbrytare.
Mätmikrofoner
2014.07.18 Beställde just 2st Panasonic WM61A Electret kapslar från Svanalder.se[L2] - Tanken är att mikrofonkapseln ska användas med en förförstärkare kopplad till dator med programvaran 'Multi-Instrument v3.3' från virtins.com[L2] Och TrueRTA[R1].
|
Beskrivning Mikrofon
Beskrivning Preamp
Beskrivning Program
|
|
Länkar / Leverantörer / Referenser
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
Leverantörer:
[L1] http://www.virtins.com/downloads.shtml
[L2] Svalander.se
Länkar / Referenser:
[R1] http://www.trueaudio.com/ [R2] http://www.virtins.com/downloads.shtml [R3] http://en.wikipedia.org/wiki/Real-time_analyzer
[R4] http://www.linkwitzlab.com/sys_test.htm
[R5] Bygga mätmikrofon med WM61A kapsel Av John Conover Palo Alto U.S. Måste läsas!
[R6] datablad för Panasonic WM-61A i .pdf format
[R7] Preamp Av Kevin Ross
[R8] Beskrivning och schema till en lämplig mikrofon förstärkare av John Conover
[R9] Aktivt delningsfilter Behringer CX3400
