Integrerad rör-förstärkare AUDIOROMY M-6V6 2x 2st 6V6 / 2x 6N1 / 1x 6N3 |
|
INDEX
Senast uppdaterat
2013.12.05 Gjorde några mätningar av uteffekt, distortion och frekvens spektra. Alla mät resultat ligger under 'Egna mätdata' längre ner på sidan. Noterar bl.a. AUDIOROMY förstärkaren har väldigt låg distortion - Under 1% THD upp till ca. 8W uteffekt med 9Ω last.
Har även uppgraderat signal / blocking kondensatorer, använder ClarityCap PWA kondensatorer som inhandlats från lautsprechershop.de[L2] - Kommer även att prova bl.a. Mundorf MCAP EVO och Mundorf MCAP EVO Oil.
|
2013.11.30 Har nu lyssnat, modifierat och rullat lite rör med AUDIOROMY M-6V6 förstärkaren. Inledningen och det första intrycket blev mycket bra! - Efter en lite djupare undersökning invändigt framkom lite frågetecken om framför allt komponent och material kvalite?

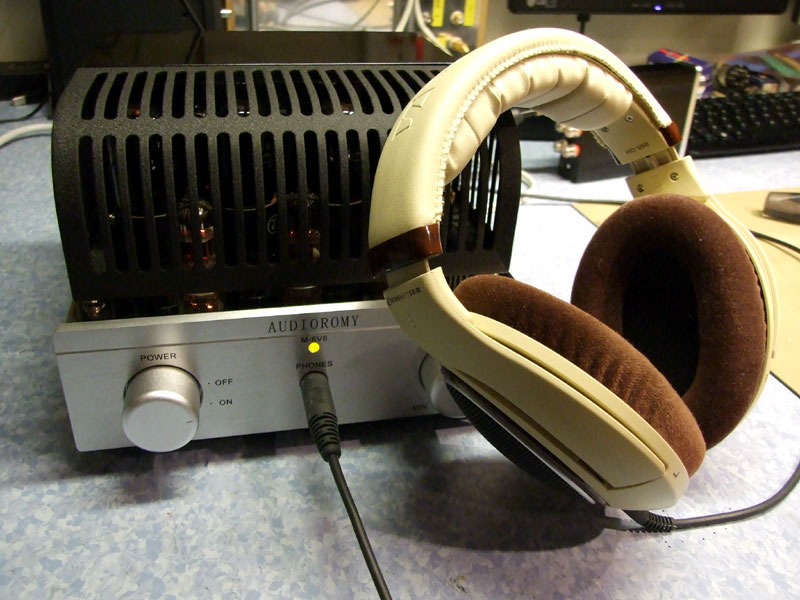

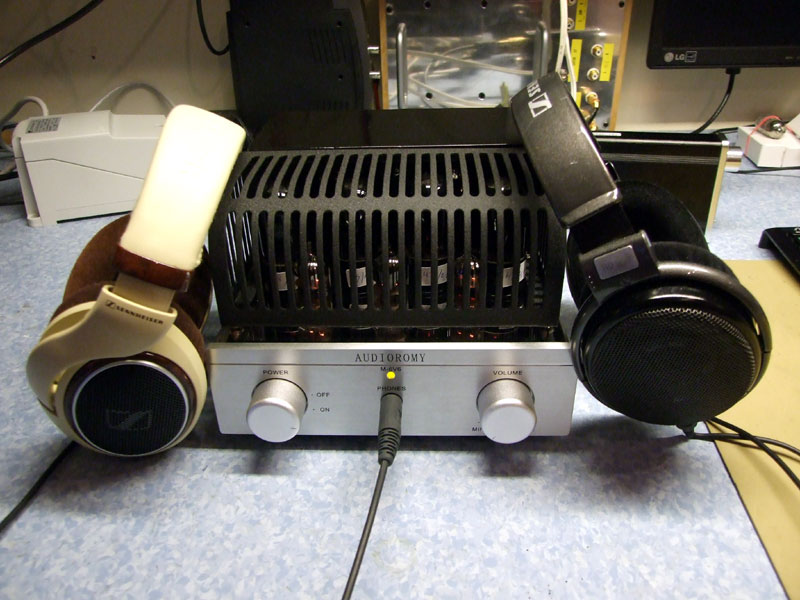

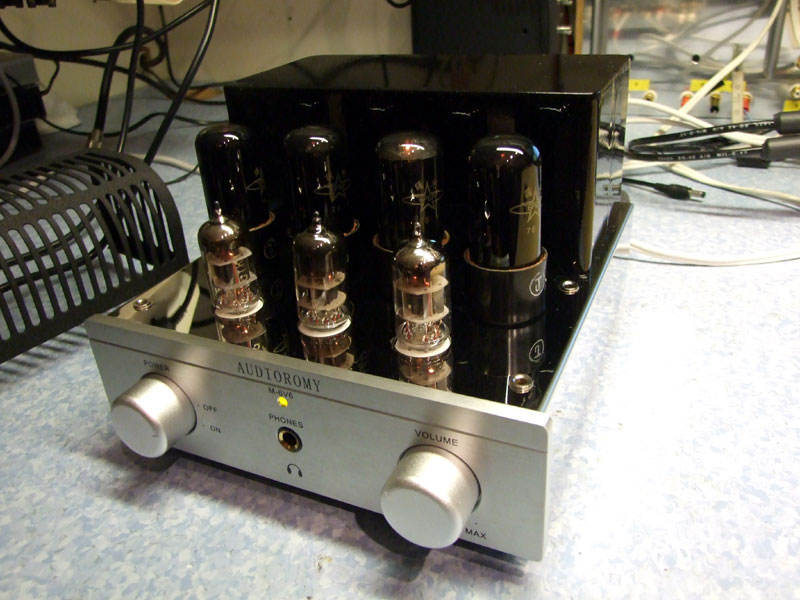

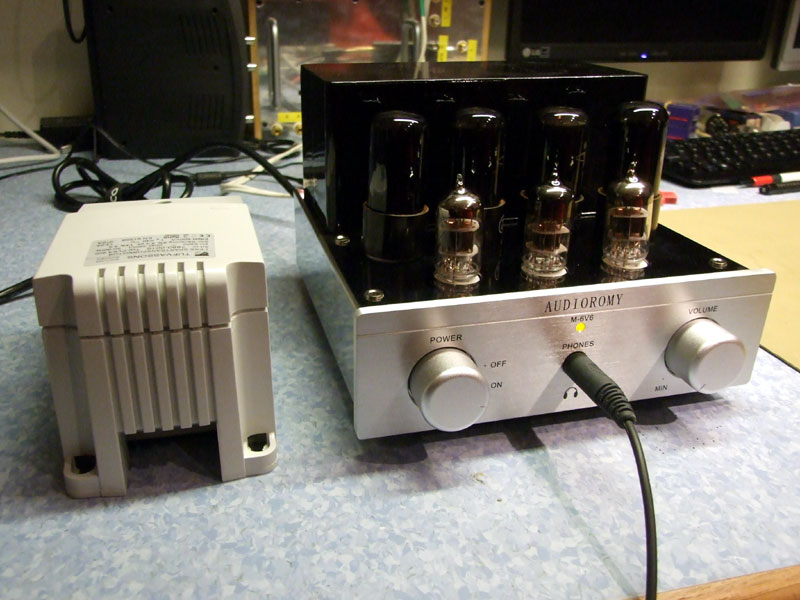

AUDIOROMY M-6V6 med SENNHEISER HD-598 och HD-650
Med lite omsorg från en någorlunda händig användare har förstärkaren 'återuppstått' och återtagit lite av det inledande goda intrycket, tror fortfarande att detta är en s.k. 'keeper' som kommer att värma både kropp och själ under många, många lyssnings stunder framöver!.
Detta har vi gjort: Uppgraderat signal / blocking kondensatorer, Åtgärdat lite dåliga lödningar.
Återstår: Åtgärda mera 'tveksamma' lödningar, byta filter kondensatorer (B+)
Vi har även 'rullat' lite rör, kör just nu med 'Hel Ryskt' - 2x MP NOS REFLECTOR/FOTON 6П6C i utgångs steget, 1x NOS VOSKHOD, KALUGA 6N3П-E i ingångs steget och 2x NOS NOVOSIBIRSK 6H1П-BИ GOLD som fasvändare / drivsteg.
I övrigt kör jag även denna gång med .FLAC filer på datorn via en extern DAC S.M.S.L SD-1955+ - Lyssnar via ett par Dynavoice Challenger S-5 EX högtalare, Sennheiser HD-598 och Sennheiser HD-650 lurar. Använder mina vanliga halv hyffsade DIY-Kablar.
Lyssnings intryck:
Bas: Går nu väldigt djupt, (Nästan avgrundsdjupt!) , men ändå med full kontroll, kraftfull! (Med tanke på den begränsade uteffekten)
Mellanregister: Mycket detaljerad, öppen / luftigt mycket lättlyssnad!.
Diskant: Klar och luftig utan hsss eller prassel tendenser.
Förstärkaren är väldigt tyst, utan insignal märks inget brus / brum alls! - Upplever att ljudbilden är 'helgjuten' med en väldigt medryckande spelstil - Allt är med och på rätt plats med rätt nivå, (Lyssnar med både högtalare och Lurar) - En SOLKLAR 'Keeper', ett STORT ljud i ett litet skal!
|
2013.11.29 Mäter upp en bunt Ryska NOS Reflector 6П6C för att kunna matchar ihop två par för AUDIOROMY förstärkaren. Använder en AVO VCM MkIV rörprovare.

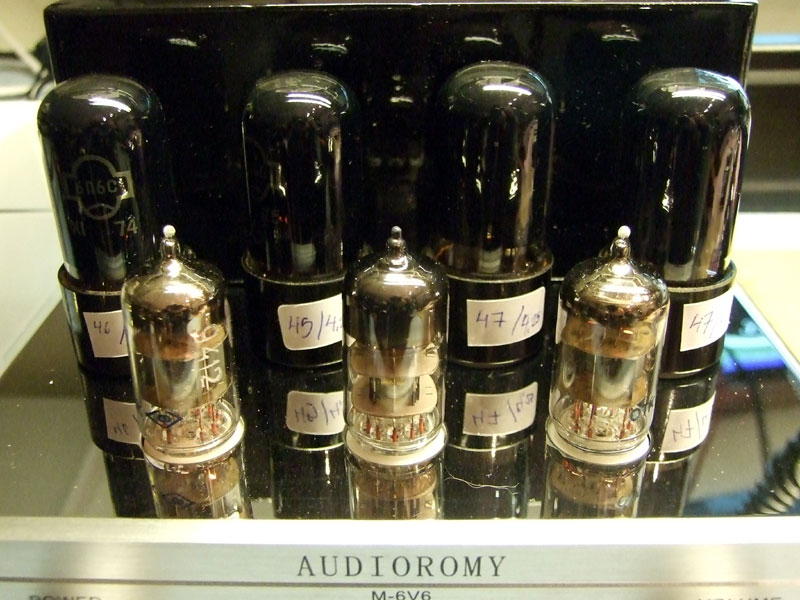

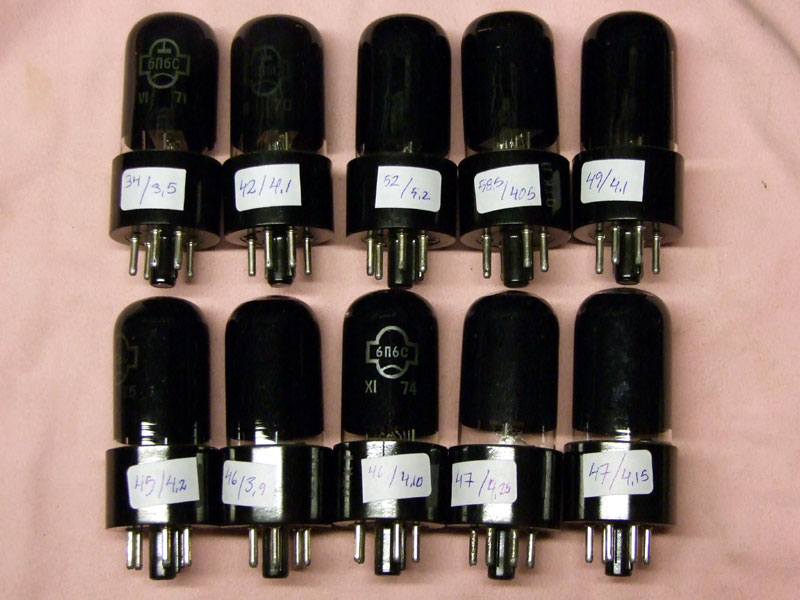

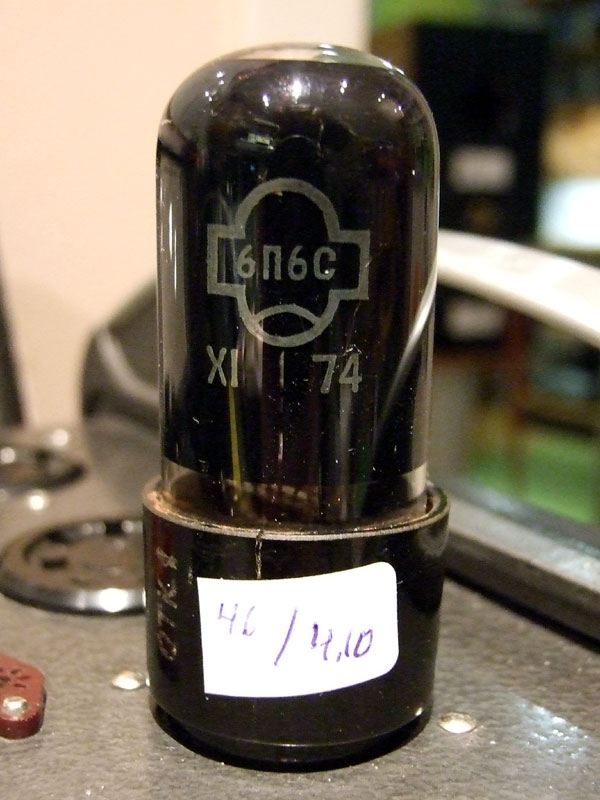

10x Upmätta 6П6C / NOS Reflektor 6П6C
Har totalt tio st Ryska NOS Reflector 6П6C - Är ändå inte helt enkelt att få ihop par från dessa, lyckas någorlunda. Rören är nu matchade enl. följande värden: 46/4,10 - 45/4,2 = 1MP och 47/4,25 - 47/4,15 = 1MP.

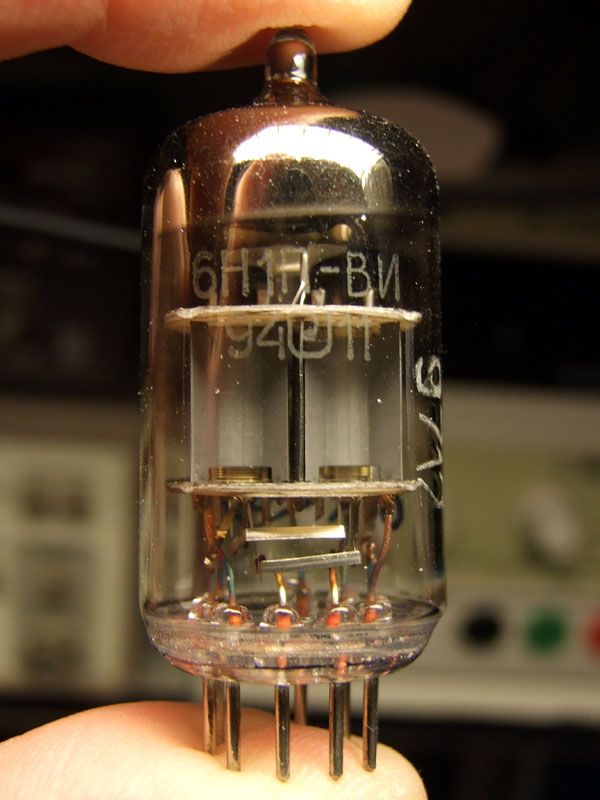

NOS NOVOSIBIRSK 6H1П-BИ GOLD / Hel Ryskt!
Kör nu med hel Rysk rör uppsättning, förutom slutrören använder jag 2x NOS NOVOSIBIRSK 6H1П-BИ GOLD och 1x NOS Voskhod 6N3П-E
Mäter temperatur

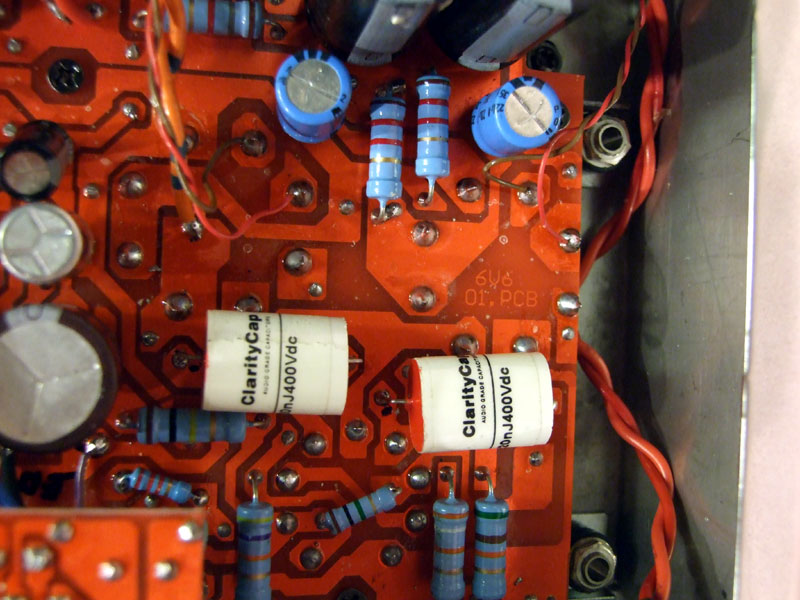

2013.11.27 Löder i nya signal / blocking kondensatorer, börjar med 2x 2st Clarity Cap PWA 0,2uF/400V från lautsprechershop.de[L2] - Provspelar under kvällen, återkommer med intryck a.s.a.p.
Uppgraderade signal / blocking kondensatorer
Kör förstärkaren med en extern 'stepdown' transformator inkopplad. Det är en s.k. Korrigerings / Skydds transformator på 600VA av märket 'Tufvassons'.

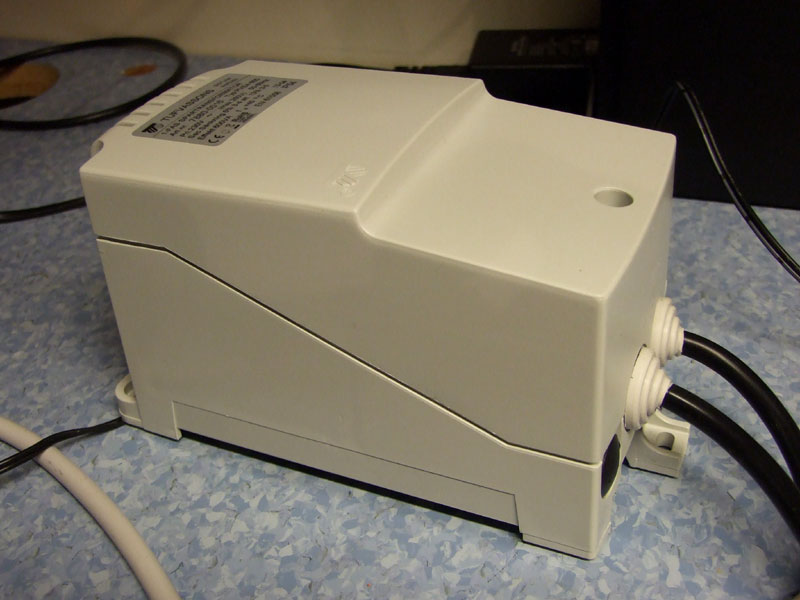

Tufvassons Korrigerings / Skydds transformator
Transformatorn används för att säkerställa att korrekt nätspänning tillförs utrustning med felaktig märkspänning alt. snäv tolerans t.ex. direkt importerade förstärkare avsedda för 220V nätspänning. Exempel: Med inspänning 235V ger transformatorn 220,9V utspänning.
2013.11.26 Packar inte upp original drivrören, kör i stället med 1x NOS Voskhod 6N3П-E och 2x NOS Voskhod 6N1П-EB, använder dom med levererade 6P6P slutrören som är av Kinesiskt 'Shuguang' fabrikat. (NOS från 01-76)
Kontroll mäter skydds jordning, verkar att vara OK! - Kontrollerar förstärkarens märk spänning...
Noterar att det inte fins någon sådan märkning, man kan m.a.o. inte utläsa vilken nätspänning förstärkaren är byggd för??? - Försöker att läsa ut detta från manualen, men den är helt på Kinesiska, går inte att utläsa ett enda ord om nätspänning! - Så det är bara att ta en chansning och hoppas att Kineserna har skickat rätt grejer!
(Står inte nått om märkspänning på kartongen heller?!)

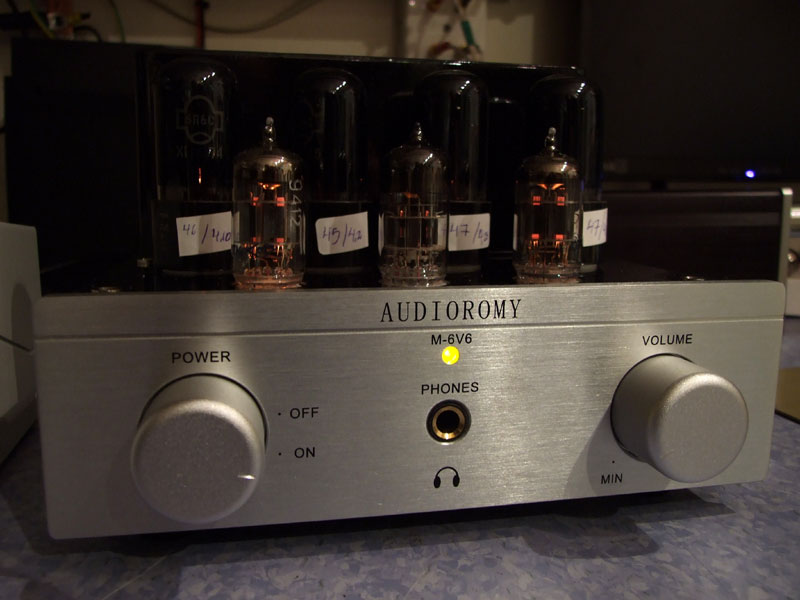

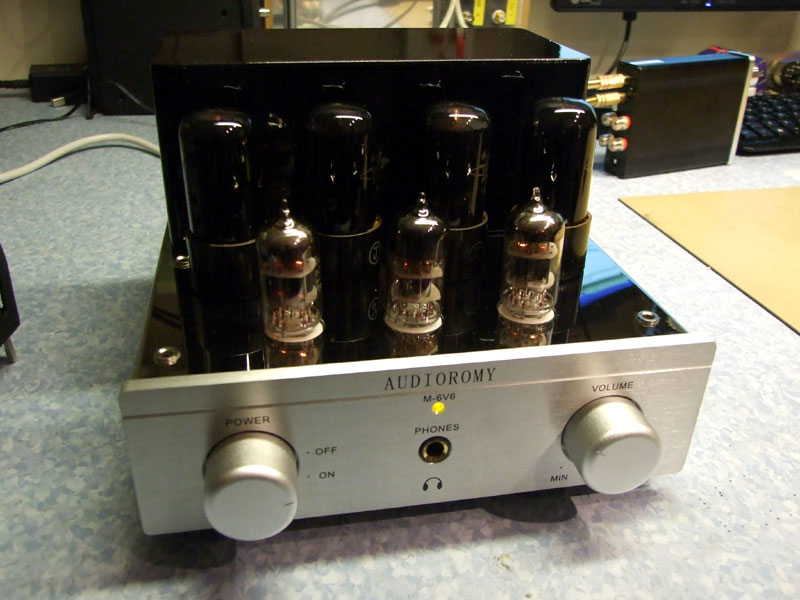

Förstärkare igång och uppvärmd
Första provlyssningen: Har nu lyssnat hela kvällen, måste faktiskt erkänna att detta är en fantastisk överraskning! - Vilket ljud!!! - Dessutom för nästa inga pengar alls! - Provar även att lyssna med mina SENNHEISER HD-598 lurar.
Utan insignal kan inga märkbara missljud noteras (Brum/Brus eller knäppningar från elektronrören) - Verkar som om dragning av glöd försörjning samt filtrering av anod ström (B+) är bra gjort (helt OK!) - Kommer naturligtvis att öppna förstärkaren för att kolla på detta a.s.a.p.
Bas: Går väldigt djupt, kraftfull och kontrollerad. Mellanregister: Mycket detaljerad, öppen och tydlig, lättlyssnad!. Diskant: Klar och luftig utan hsss eller prassel tendenser. Upplever att ljudbilden är 'helgjuten', allt är med och på rätt plats, väldigt medryckande, lättlyssnat! (Lyssnar med Lurar)
Provlyssnar hela kvällen, bestyckning i förstärkaren är: 1x NOS Voskhod 6N3&1055;-EB, 2x NOS Voskhod 6N3&1055;-EB, 2x 2st 'Shuguang' 6P6P i övrigt kör jag med .FLAC filer på datorn via en extern DAC S.M.S.L SD-1955+ - Lyssnar via ett par Dynavoice Challenger S-5 EX högtalare och Sennheiser HD-598 lurar, använder mina vanliga halv hyffsade DIY-Kablar.
AUDIOROMY M-6V6 förstärkaren är en solklar 'keeper' - För mig tidigare helt okänd! - Noterar att man t.o.m. lyckats med en sådan enkel detalj som att högtalarna faktiskt kopplas ur när man kopplar in ett par hörlurar, det är faktiskt mer än vad lillverkaren av YAQIN MC-84L lyckats med.
Egna mätdata
Har även försökt mig på att göra lite egna mätningar på förstärkaren, har mätt frekvensgång, signal/brus förhållande och distortion. Här presenterar jag lite mätdata.
Notera! Detta är experimentella mätningar
Mätdata 'AUDIOROMY M-6V6'
=====================================================================
Modell | VRMS | Impedans | Uteffekt | Anm
=====================================================================
AUDIOROMY 9,11 9,00 9,23 Wrms @ 25% THD
8,68 9,00 8,36 Wrms @ 10% THD
8,41 9,00 7,86 Wrms @ 5% THD
AUDIOROMY 7,10 5,30 9,51 Wrms @ 25% THD
6,92 5,30 9,04 Wrms @ 10% THD
6,75 5,30 8,59 Wrms @ 5% THD
=====================================================================
Bestyckning: 2x MP 6П6C, 1x 6N3П-E, 2x 6H1П-BИ GOLD
|
Mätningarna har utförts efter modifieringarna / Mätutrustning: PC/USB anslutet flerfunktions instrument Velleman PCSGU250 + Egentillverkad 'Mätpanel' med bl.a. dummy-load. Som referens instrument använder vi nu även ett digital oscilloskop 'Uni-T UTD2052CL' och en signalgenerator 'PHILIPS PM 5110' (För dubbel kontroll av mät resultat och automatisk avläsning av bl.a. Vpp / Vrms värden). Mera om mät utrustningen -->Här!

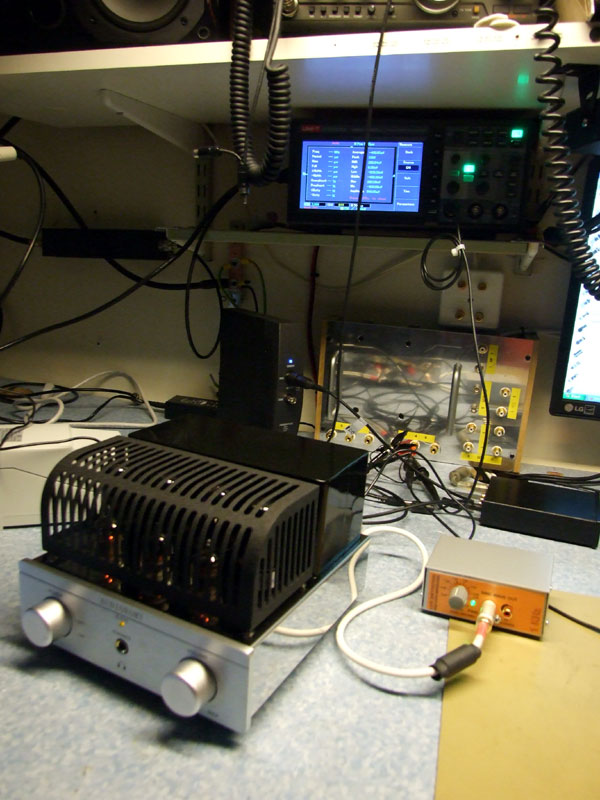

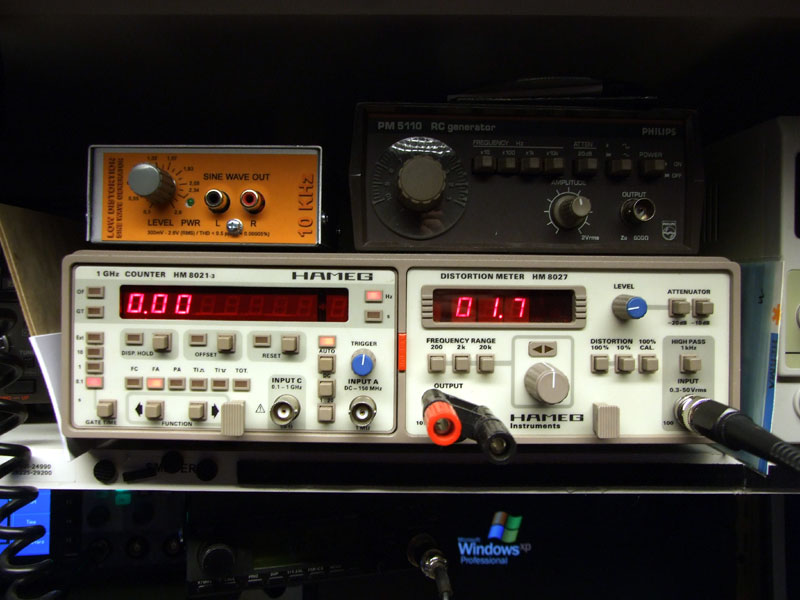

AUDIOROMY på testbänken / HAMEG HM 8021-3 & HM 8027
Distortion mäts / kontrolleras med en 'HAMEG HM-8027' distortions mätare och två 'Low-Distortion Sine Wave Generator' moduler.
Notera! Detta är experimentella mätningar!

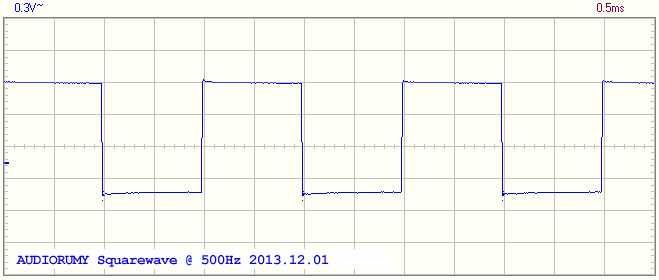

Fyrkantvåg @ 500Hz

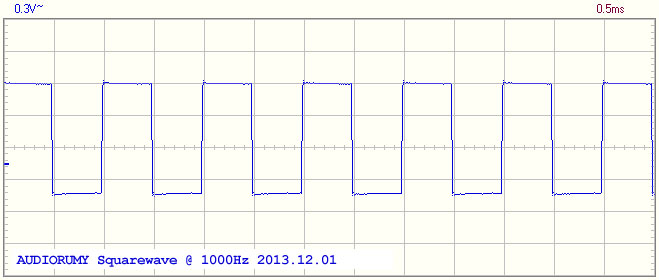

Fyrkantvåg @ 1000Hz

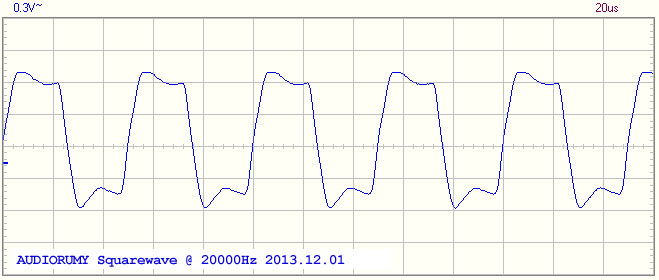

Fyrkantvåg @ 20000Hz

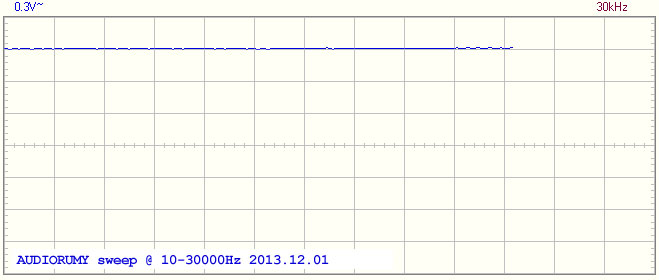

Frekvens svep 10-30000Hz @ 50% effekt
Beskrivning

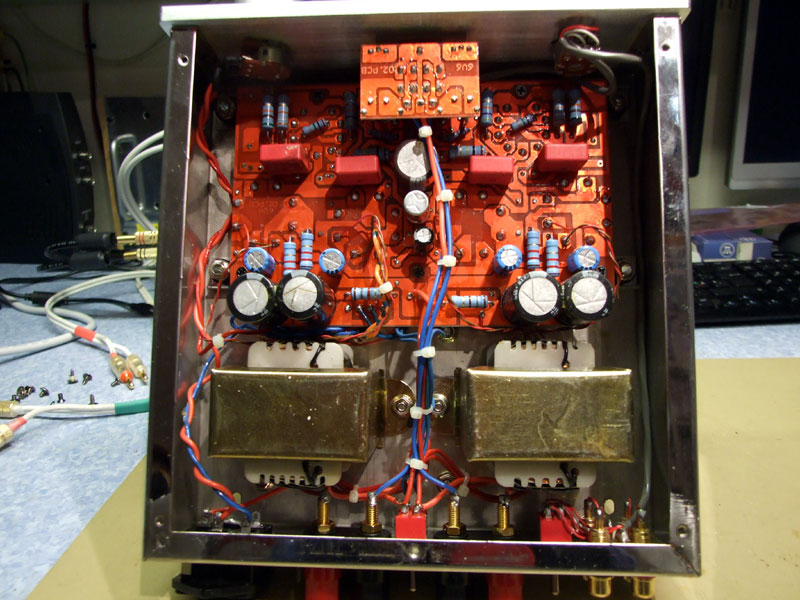

2013.11.27 Öppnar förstärkaren för att ta en liten titt, vid första anblicken ser det inte ut så illa. Merparten av alla komponenter sitter monterade på ett prydligt kretskort. Större kondensatorer är monterade på undersidan.
Noterar bl.a. att: Rellativt prydligt bygge, men gott om tveksamma lödningar. Förstärkaren saknar B+ choke, under transformator kåpan på ovansidan skulle det lätt rymmas en B+ choke. Tveksam komponent kvalite, särskilt signal / blocking kondensatorer (4x WIFA MKP 0.1uF/630V).
Förstärkaren använder två 6P6P tetroder i push-pull koppling, BIAS justering behöver inte göras (Fix BIAS) detta kräver matchade rör (MQ) eller minst ett matchat par i respektive push-pull par, då original rören saknar märkning för position så borde dessa vara en matchad quad. Noterar även en lätt svullnad på en av filter kondensatorerna!!! (Ser ut att vara misstänkt små för att vara på 120uF och klara 420V)

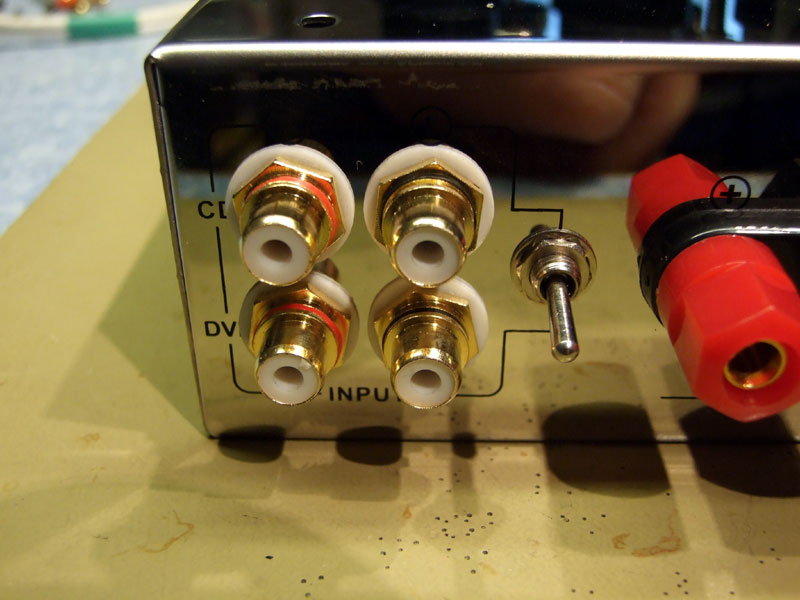

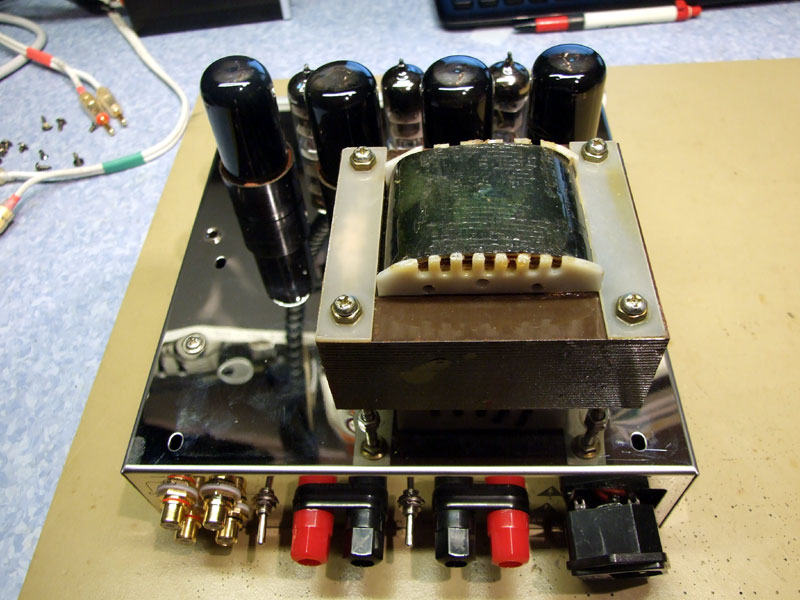

Signal ingångar + Ovansida med ingångs transformator

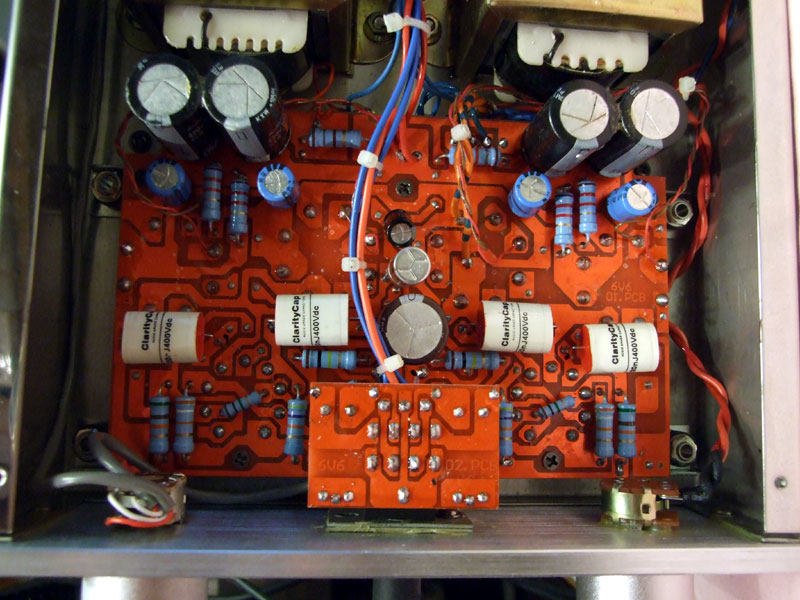

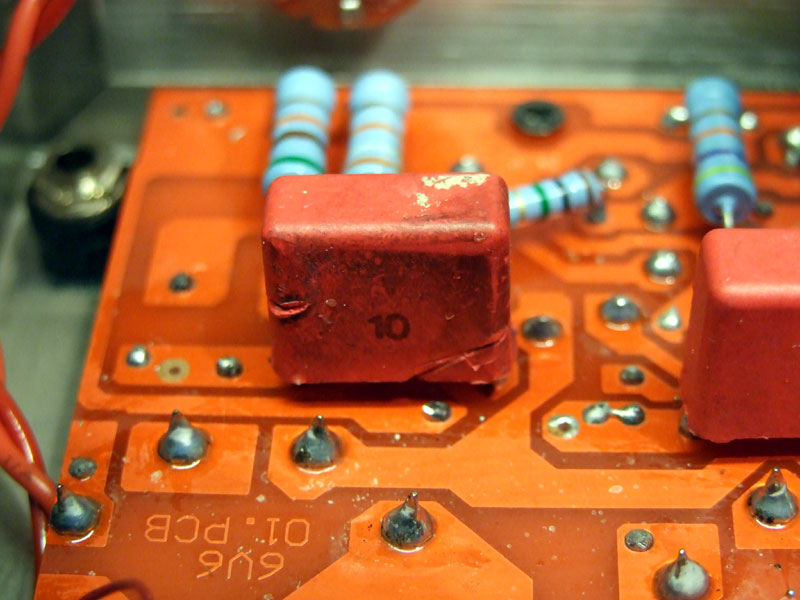

Filter kondensator + Signal / Blocking kondensatorer
Hörlurs utgången sitter på fronten och är monterad på ett eget litet kretskort tillsammans med ett antal anpassnings motstånd (Dummy-Load) - Tillverkaren anger inte någon nominell last (Impedans) för hörlurar, men en gissning är att dom bör ligga under 50ohm.

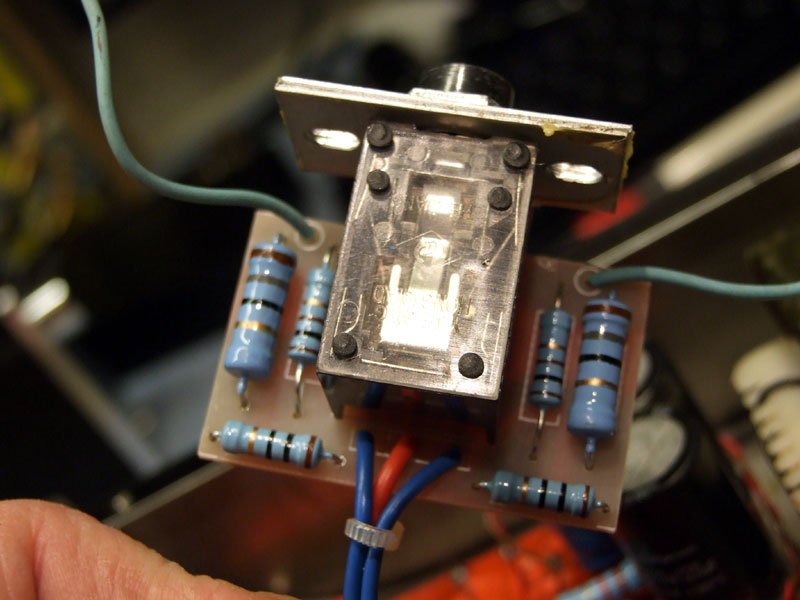

Hörlurs kortet / Insidan
Många lödningar invändigt lämnar lite övrigt att önska, inget akut men det mesta skulle klart må bra av lite bättre löd tenn och lite tid. Ska försöka att kolla av / åtgärda det mesta.

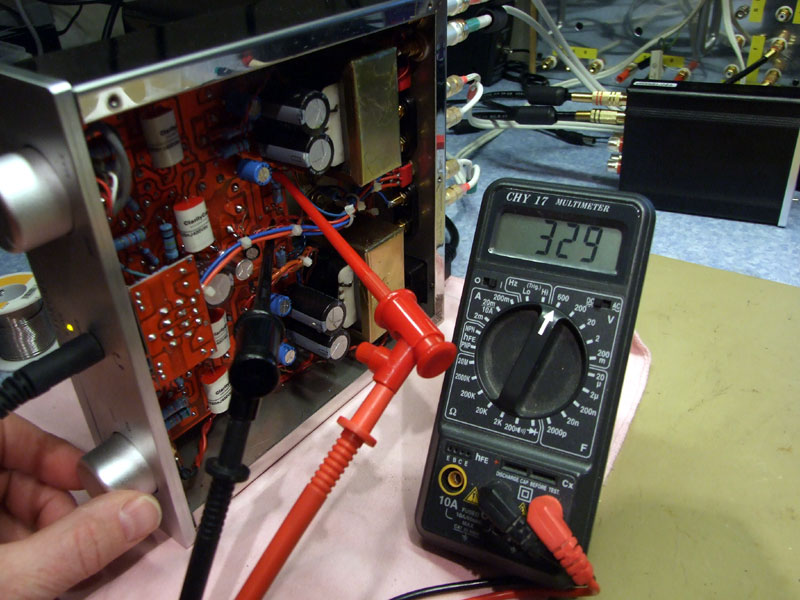

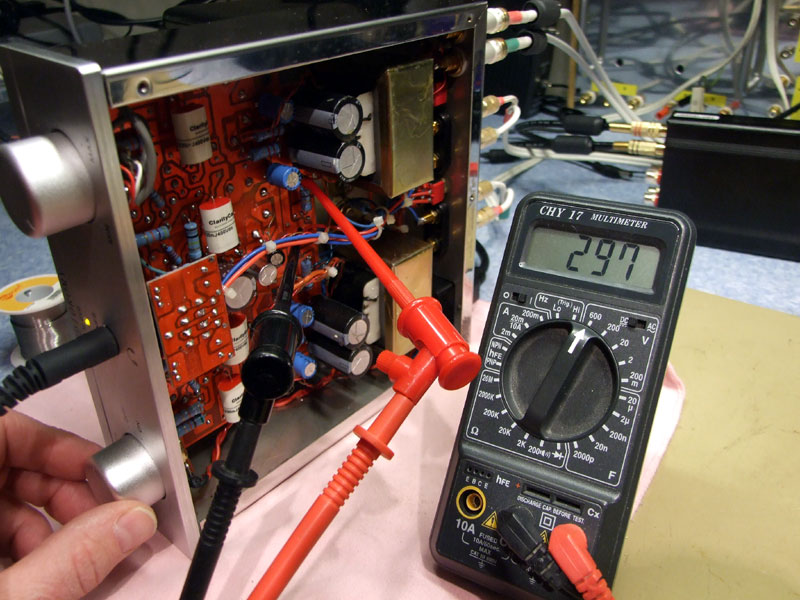

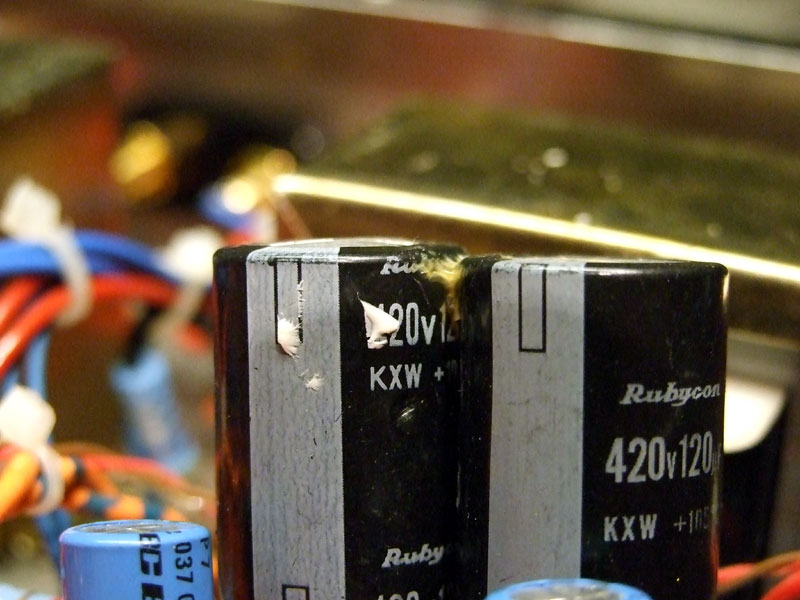

Mäter spänningsfall över filter kondensatorer
Kontroll mäter spänning över filter kondensatorerna, den är nästan 330V direkt vid uppstart och faller till just under 300V när rören värms upp och man får ett spänningsfall även över rören. Märkningen på kondensatorerna är 120uF/420V.
NOTERA! - Alla tester / mätningar görs med alla elektronrör monterade, använder test pinnar som kan krokas fast på respektive mätpunkt INNAN förstärkaren startas upp.
Några noteringar Plus :-)
Några noteringar Minus :-(
Tekniska data 'AUDIOROMY M-6V6' ===================================================================== Typ ............................... Integrerad rör förstärkare Original rör ...................... Shuguang 6P6Px4, 6N1x2, 6N3x1 Nätspänning ....................... 240V/50Hz Uteffekt .......................... 12W + 12 W (RMS) Frekvensområde .................... 20Hz -- 30KHz(±1dB) Signal / Brus ratio ............... 90dB Utgångsimpedans ................... 4ohm / 8ohm Ström förbrukning /Effekt ......... 100W Insignal (LINE) ................... 400mV Storlek ........................... B 216mm x H 130mm x D 200mm Färg .............................. Silver / Svart Vikt .............................. 8Kg ===================================================================== |
Köp / Transport / Embalage m.m.

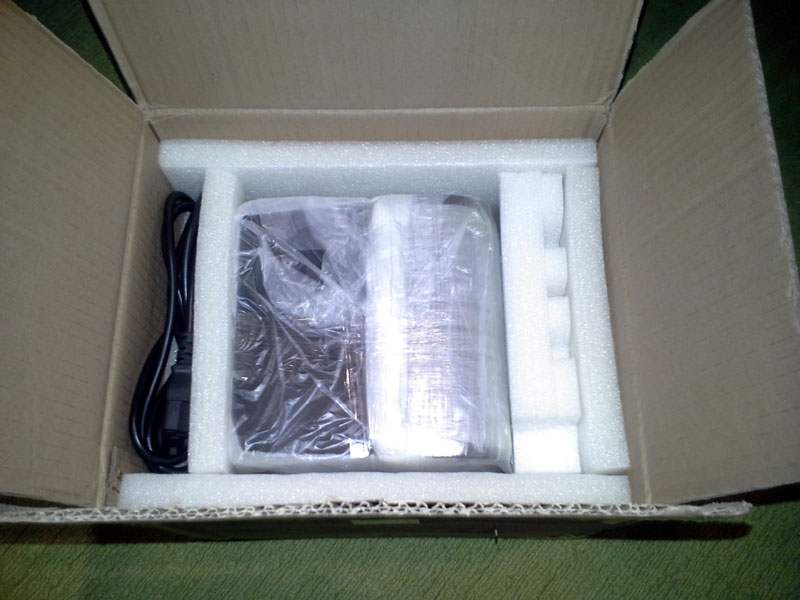

Förstärkaren inhandlades via eBay.com[L1] Sale date: 11/08/13 - fick hem AUDIOROMY förstärkaren 2013.11.26, packar upp och kontrollerar så att allt är med och helt. Allt är väldigt bra packat, bl.a. så är alla rören individuellt in packade som små 'ägg'.

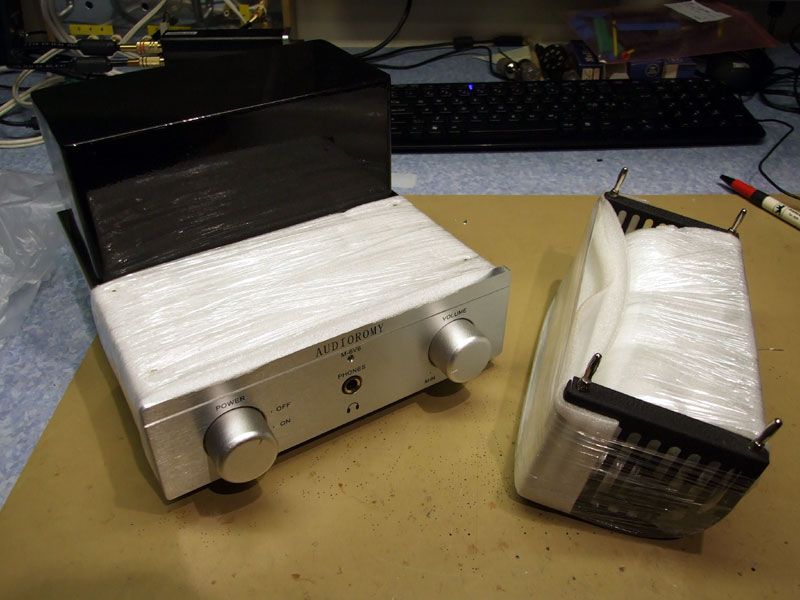

Välpackad AUDIOROMY M-6V6 förstärkare / Kinesisk instruktions bok
Nät kabel m.m. / Förstärkare och Skyddskåpa väl skyddade
Elektronrör packade i skyddskåpa / Elektronrör
Datum/tid Aktivitet Plats
===============================================================================
22/11/2013 Fredag 09.57 Utlämning av försändelse STOCKHOLM-ARLANDA SE
09.57 Under transport STOCKHOLM-ARLANDA SE
Överlämnad till behörig agent för slutleverans
09.57 Under transport STOCKHOLM-ARLANDA SE
Överlämnad till behörig agent för slutleverans
21/11/2013 Torsd 15.27 På lokalt FedEx-kontor STOCKHOLM-ARLANDA SE
14.00 Vid destinationen STOCKHOLM-ARLANDA SE
20/11/2013 Onsdag 00.10 Lämnat FedEx-kontor CHARLES DE GAULLE CEDEX FR
19/11/2013 Tisdag 20.29 Lämnat FedEx-kontor CHARLES DE GAULLE CEDEX FR
18.14 Under transport CHARLES DE GAULLE CEDEX FR
18.14 Anlänt till FedEx-kontor CHARLES DE GAULLE CEDEX FR
02.40 På lokalt FedEx-kontor CHARLES DE GAULLE CEDEX FR
00.16 Anlänt till FedEx-kontor CHARLES DE GAULLE CEDEX FR
18/11/2013 Måndag 18.04 Under transport LANTAU ISLAND HK
14.42 Upphämtad LANTAU ISLAND HK
Försändelse mottagen efter FedEx spärrtid
14.42 Lämnat FedEx huvudanläggning LANTAU ISLAND HK
17/11/2013 Söndag 23.17 På lokalt FedEx-kontor LANTAU ISLAND HK
16/11/2013 Lördag 22.34 På lokalt FedEx-kontor LANTAU ISLAND HK
15/11/2013 Fredag 23.42 På lokalt FedEx-kontor LANTAU ISLAND HK
14/11/2013 Torsdag 21.50 På lokalt FedEx-kontor LANTAU ISLAND HK
13/11/2013 Onsdag 22.11 På lokalt FedEx-kontor LANTAU ISLAND HK
12/11/2013 Tisdag 22.05 På lokalt FedEx-kontor LANTAU ISLAND HK
11/11/2013 Måndag 21.37 Försändelseinformation har skickats till FedEx
|
Budget
Kostnader t.o.m. 2012.07.30 ============================================================ Förstärkaren / Inköp ...................... |
