2015.04.05 Använder AVO rörprovaren för att testa Ryska NOS dubbel tetroder ГУ-29 (Gu-29), 829B och QQE06/40 - Använder en 3D-Skrivare för att tillverka en sockel adapter för att kunna testa rören.

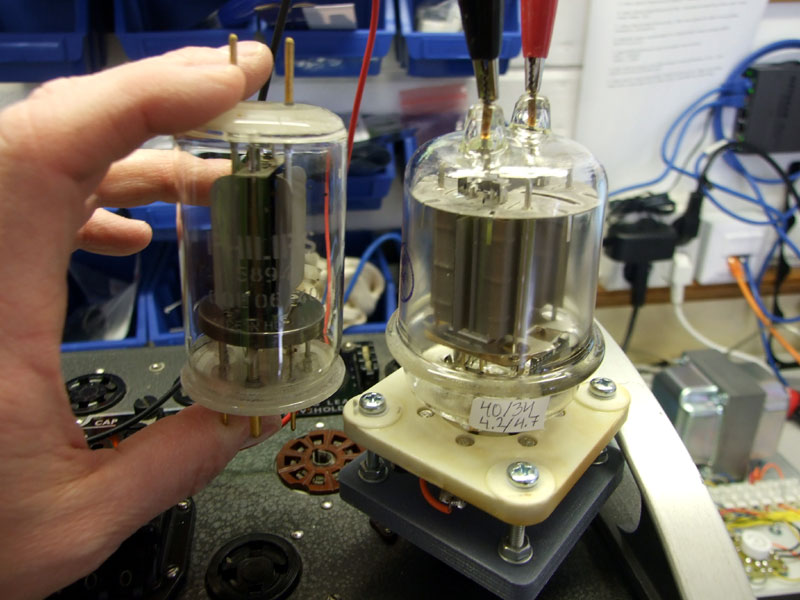

PHILIPS QQE06/40 vs. ГУ-29 / Rekonditionerar ett PHILIPS QQE06/40 rör
Både QQE06/40 och ГУ-29 ska användas i en audio förstärkare AUDIOROMY M-828A (ГУ-29 redan provade och fungerar bra!)

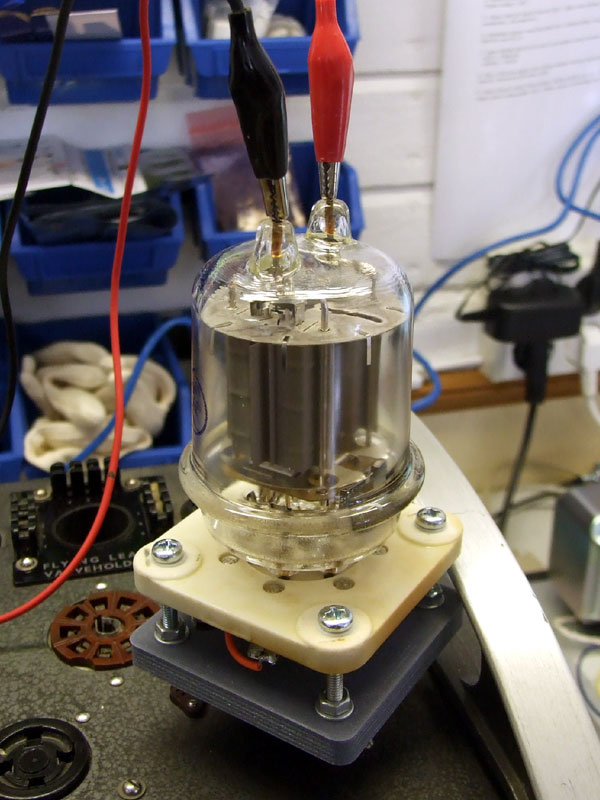

Den färdiga rör sockel adaptorn med n ГУ-29 (Gu-29) Tetrod
Ritar en hållare för 'SEPTAR' (SK7B-CA) sockeln i Google SketchUp, hållaren sitter på en 8-Pol K8A / OCTAL kontakt som sedan sätts i K8A sockeln på rörprovaren

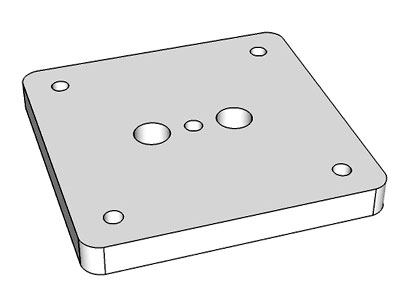

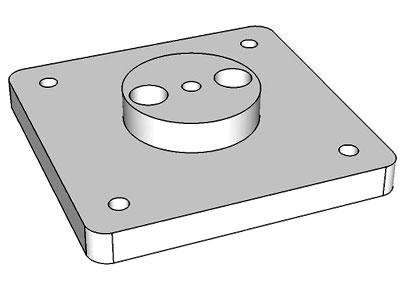

'SEPTAR' sockel hållare i 3D, Ovansida / Undersida
Exporterar 3D-Ritningen som .STL fil och att ta in den i 3D-Skrivarens programvara för att generera körbar G-Kod.

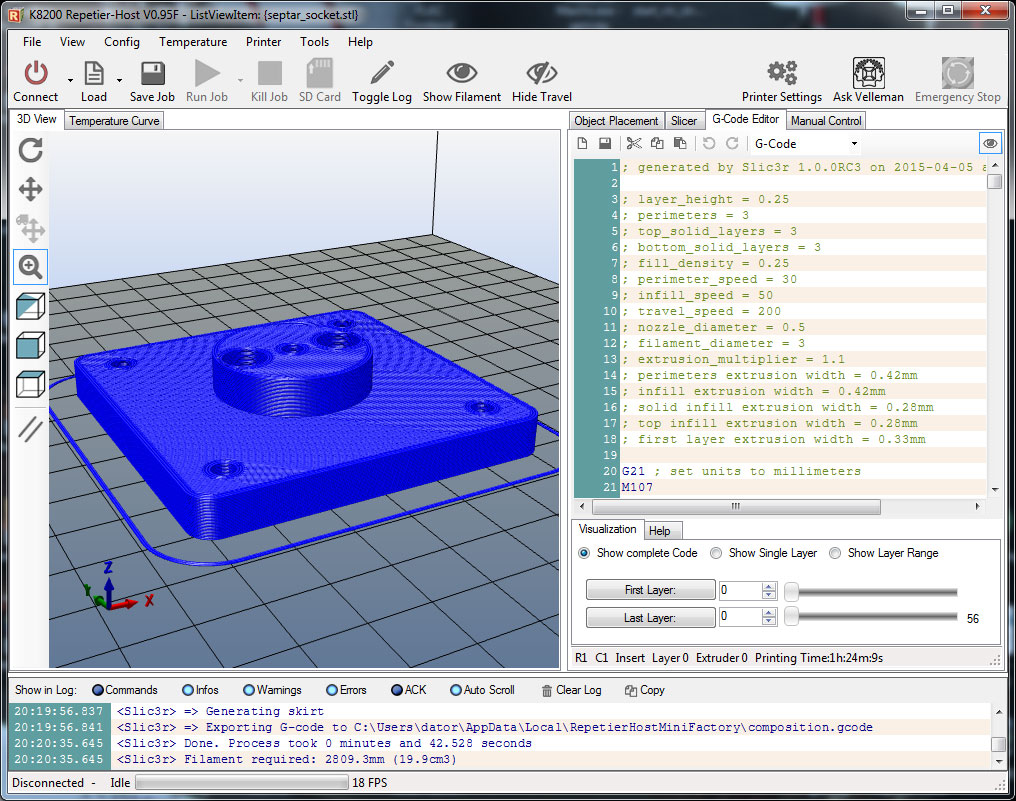

'SEPTAR' hållare körklar i 3D-Skrivarens programvara
3D Ritning från SketchUp septar_socket.skp
Exporterad .STL fil septar_socket.stl
Körbar G-Kod fil septar_socket.gco
Skriver ut 'SEPTAR' hållaren med en VELLEMAN K8200 3D-Skrivare

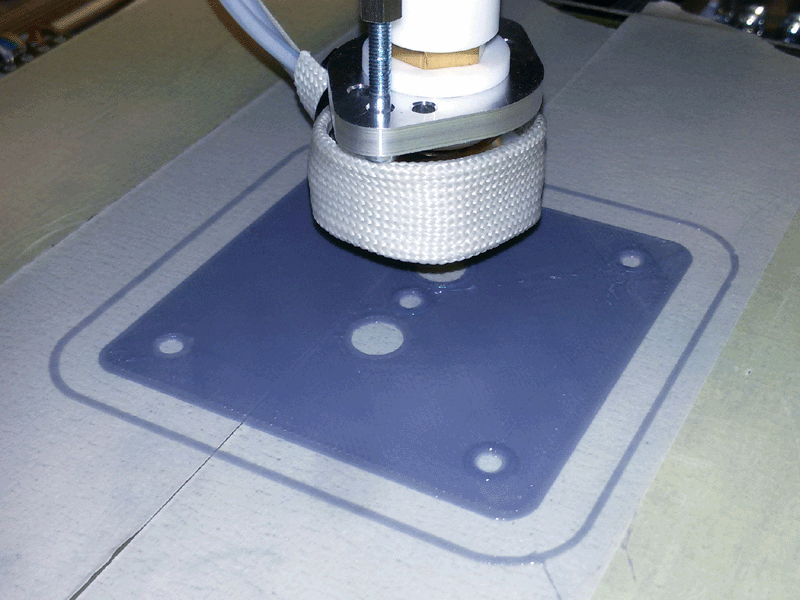

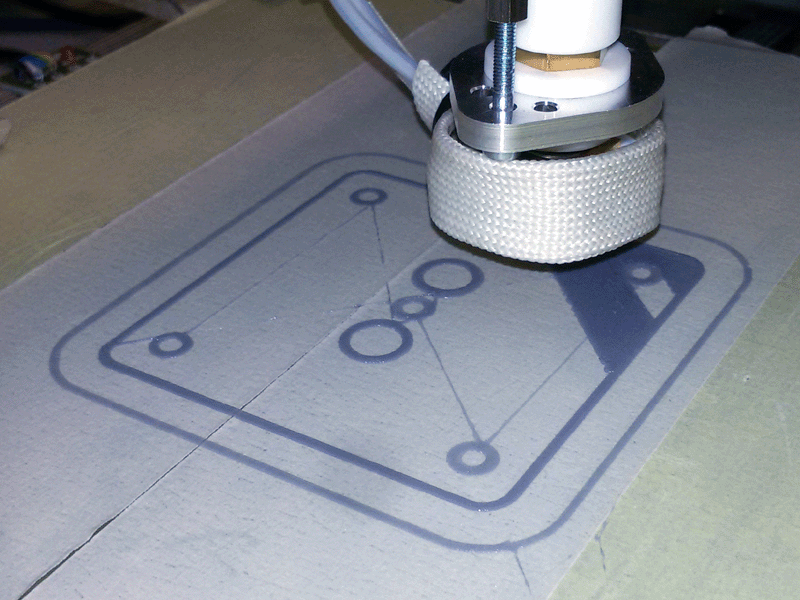

Skriver ut 'SEPTAR' sockel hållare i 3D / första lagret

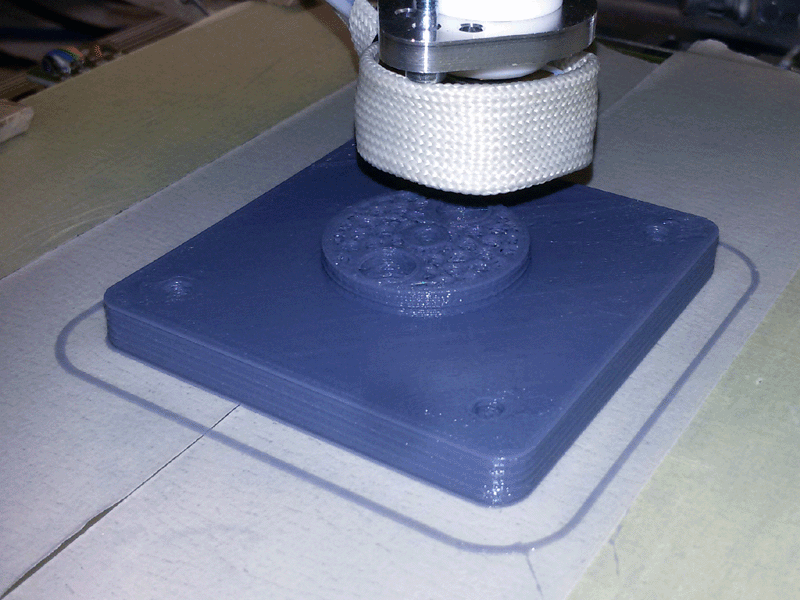

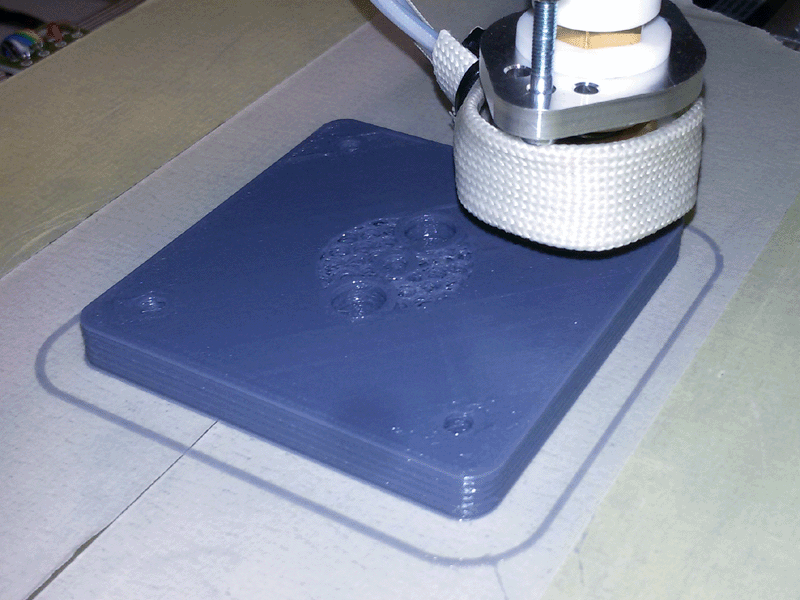

Skriver ut 'SEPTAR' sockel hållare i 3D / bikake infyllning
Hela utskriften är 56 lager och tar ca. 1 timme och 20 minuter att skriva ut. Resultatet blir klart godkänt.
Skriver ut 'SEPTAR' sockel hållare i 3D / Klar!

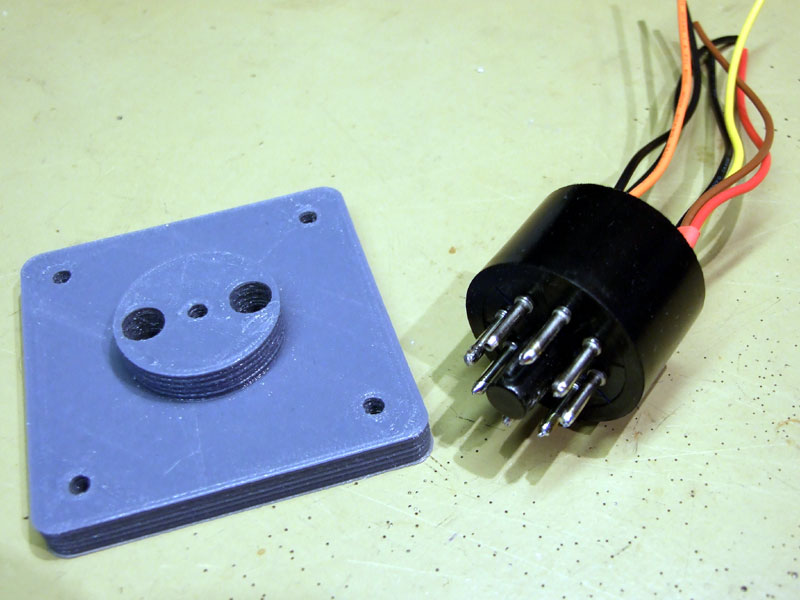

Monterar ihop K8A / OCTAL kontakten och SEPTAR sockel hållaren, har lött in anslutningar färdigt på pin 1--7. Nu saknas endast själva SEPTAR rör hållaren.
Monterar K8A / OCTAL kontakten på 'SEPTAR' sockel hållaren
===================================================================== Koppling | K8AOCTAL kontakten | 'SEPTAR' sockel | Not. | ===================================================================== Svart | Pin 1 | Pin 1 | Glöd | Röd | Pin 2 | Pin 2 | Galler 1a | Brun | Pin 3 | Pin 3 | Galler 2 | Gul | Pin 4 | Pin 4 | Katod | Svart | Pin 5 | Pin 5 | Glöd (Nc) | Orange | Pin 6 | Pin 6 | Galler 1b | Svart | Pin 7 | Pin 7 | Glöd | ===================================================================== |

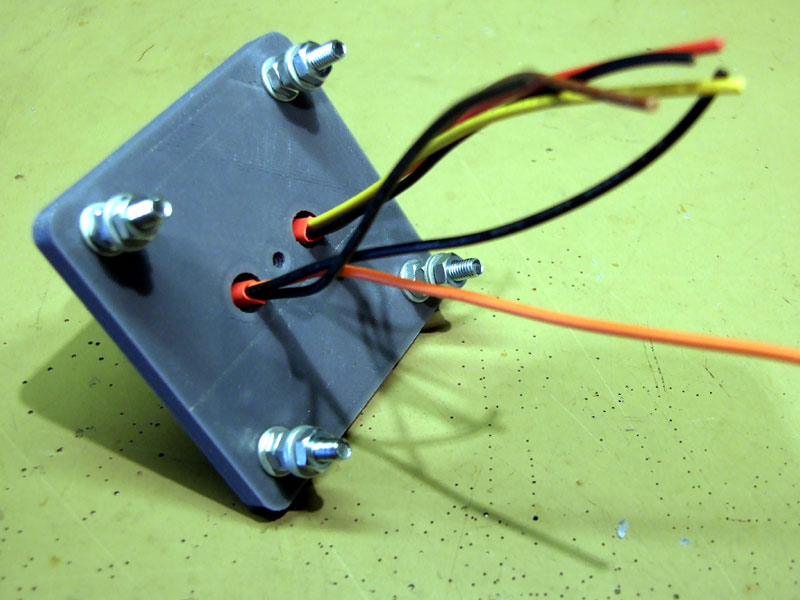

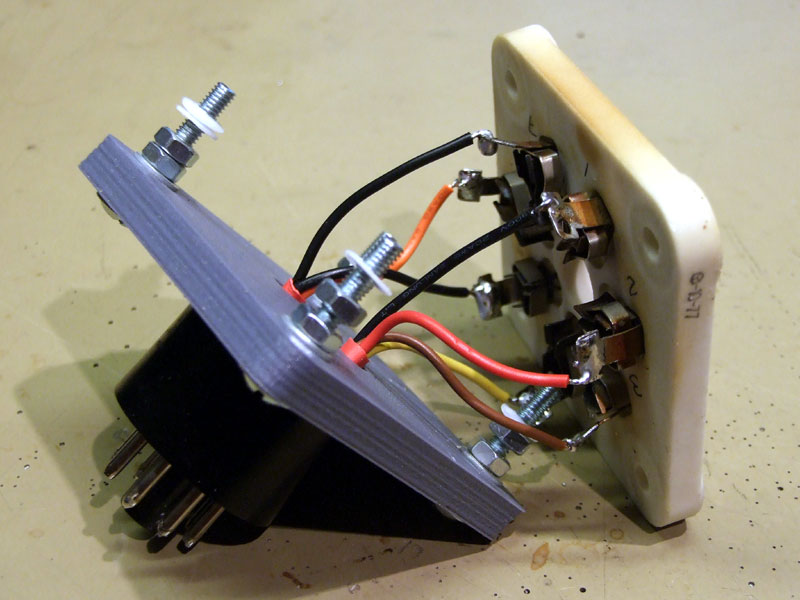

Löder anslutningarna och monterar 'SEPTAR' sockeln på hållaren

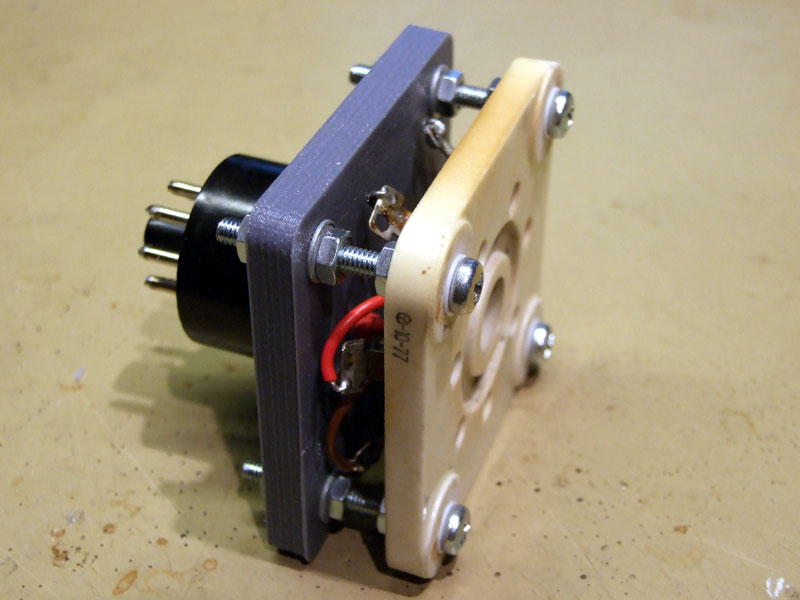

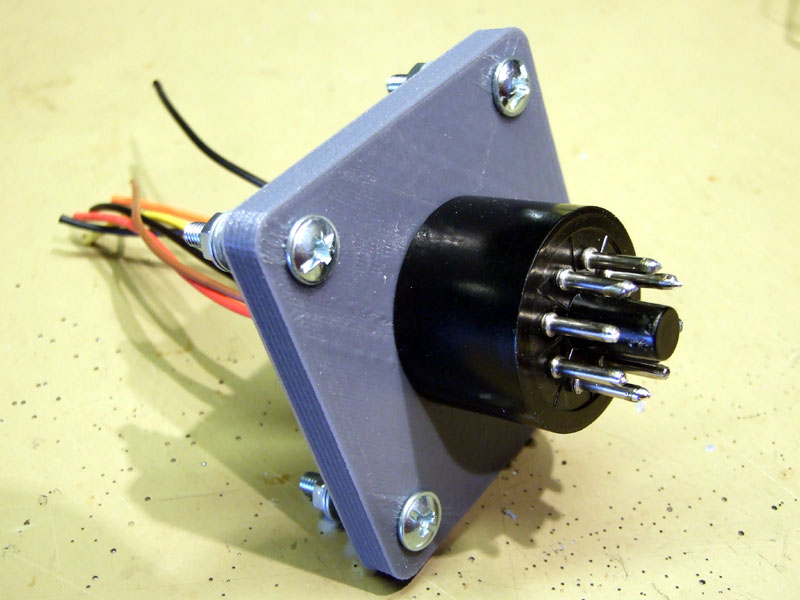

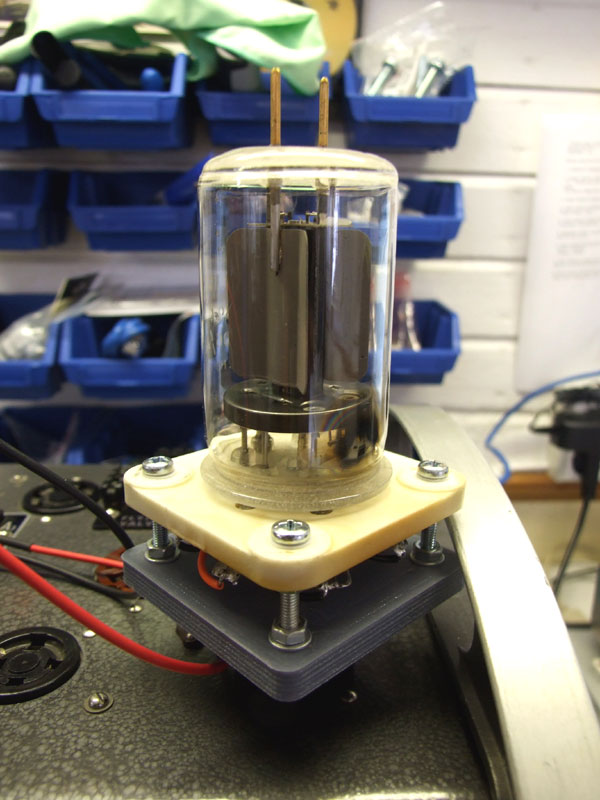

Sockel adaptor klar!
2013.08.10 Hämtade rörprovaren från Bussgodset igår, har hunnit att både rengöra, byta el-kabel och 'prov' testat en del rör. (bl.a. ECC81/6P14P/EL84/EL34)

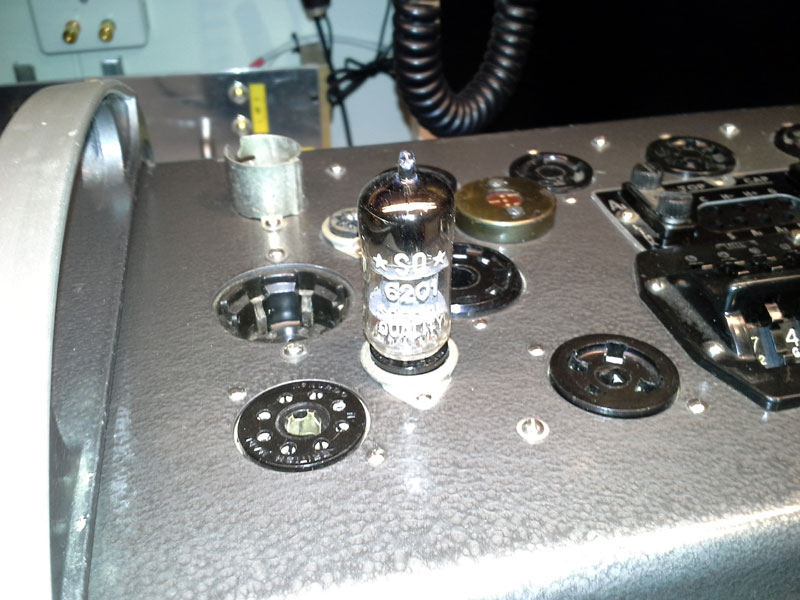

Har även provat en MQ EL84-EH för att kontrollera om enheten kan användas för rör matchning. Det visar sig att jag med denna rörprovare antagligen kan matcha mera exakt än vad 'leverantören' av just denna MQ har lyckats med? rören är uppmärkta exakt samma, men mäter enl. AVO provaren 48,2/12,8 - 48,5/13,0 - 48,8/13,6 - 48,2/13,0. M.a.o. ganska nära (Tillräckligt) men inte exakt lika som märkningen på kartongerna visar.
Rengjord / Klar för provning

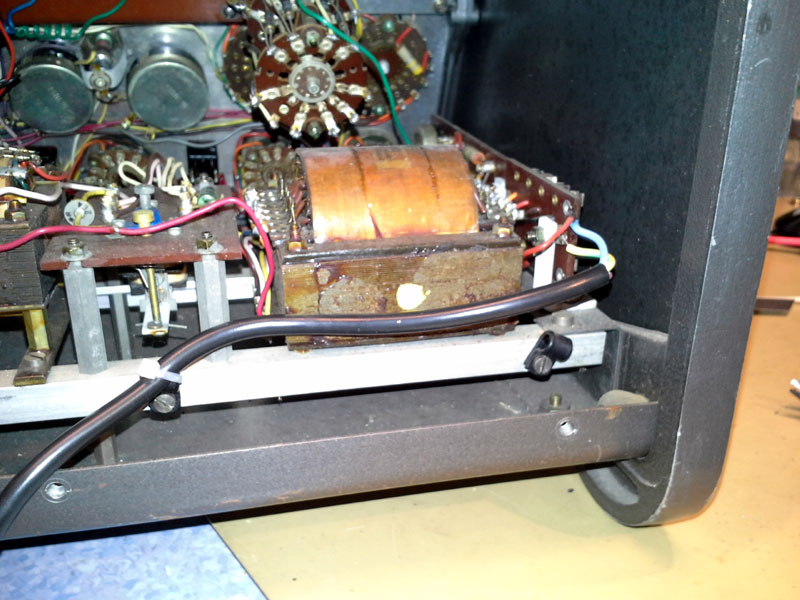

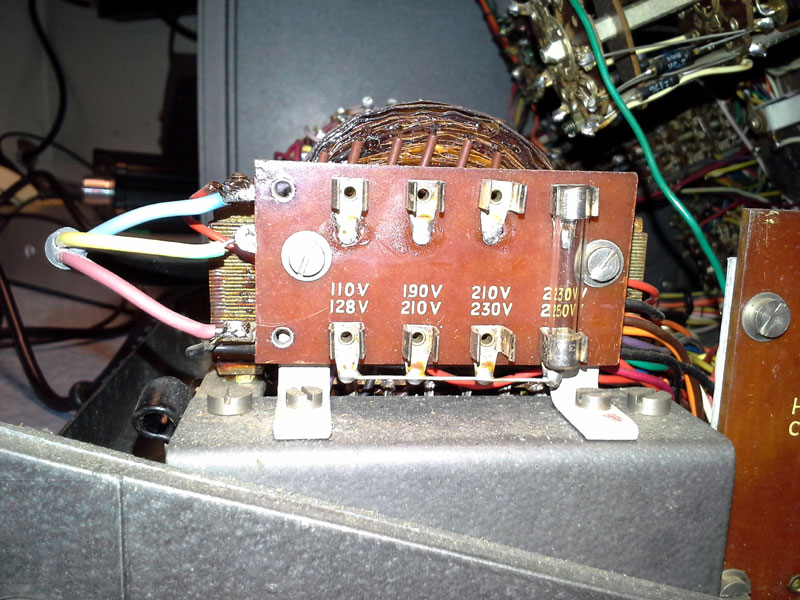

Öppnade provaren, byter ut nät ström kabel, använder en beg. dator/pc kabel 3x0,75mm2 - Kontrollerar / flyttar nätsäkringen från 210-230V läget till 230-250V läget då vår moderna nät spänning ofta går strax över 240V(AC)
Rengjord / Klar för provning
Har renblåst in/utvändigt och sedan även torkat av provaren utvändigt med vatten och lite diskmedel, använder fiberduk och torkar/tvättar försiktigt.
Första provmätningen / test görs på en beg. dubbel trio ECC81 - Ställer in alla värden för ECC81 enl. 'AVO VALVE DATA MANUAL' sid 73
Tumhjul: 741 226 413
Glödspänning: 6V (6,3V)
Gallerspänning: -2V
Anodspänning: 250V
Skala mA/V: 5,5 mA/V
Ställer även in: BACKING OFF = 0/0, METER SWITCH = 100, CIRCUIT SELECTOR = CHECK (C), ELECTRODE SELECTOR = A1, LEAKAGE = AC

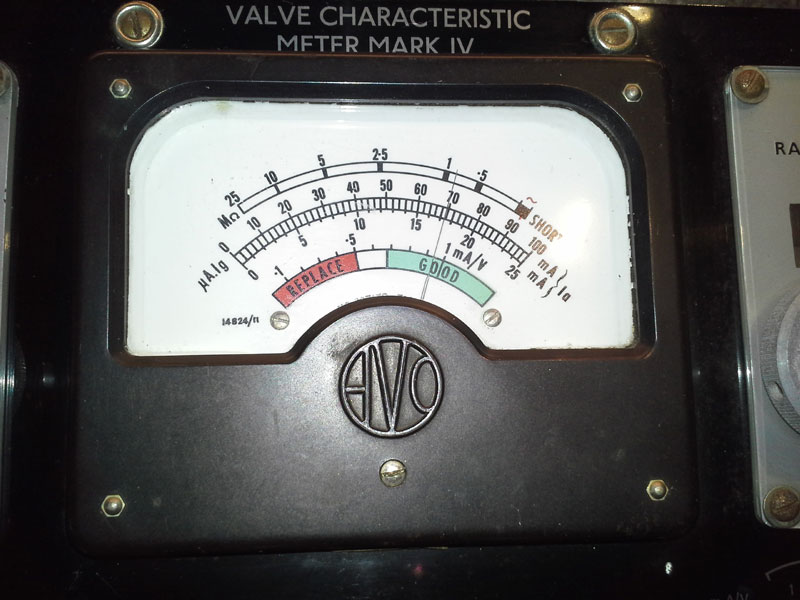

Kalibrerar nätspänning / Röret är OK = GOOD
Slår på provaren, kalibrerar nätspänningen med 'SET AC' - Testar igenom alla anslutningar, testar glöd, testar ev. kortsslutning mellan glöd och katod - Går över till 'TEST', låter röret värmas, avläser grundström, backar mätaren till O, minskar skalan till 2,5 - Skiftar till mA/V och avläser rörets kondition = GOOD
(En bättre beskrivning av test förfarandet hittar du under 'Beskrivning' nedan)
Beskrivning
AVO rörprovaren är väldigt lätt att använda när man väl har koll på begrepp och reglage.
På provarens ovansida hittar man nitton (19) olika rörsocklar, här kopplar man in i praktiken alla förekommande rörtyper.

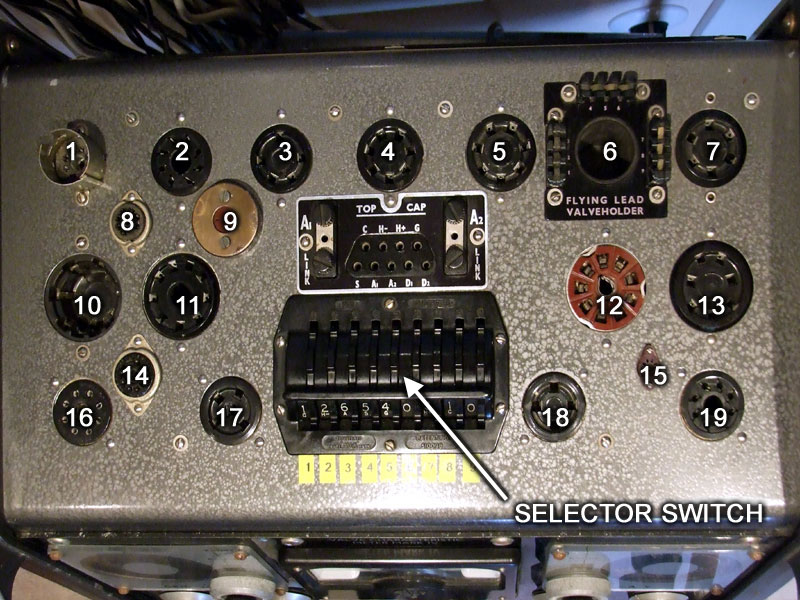

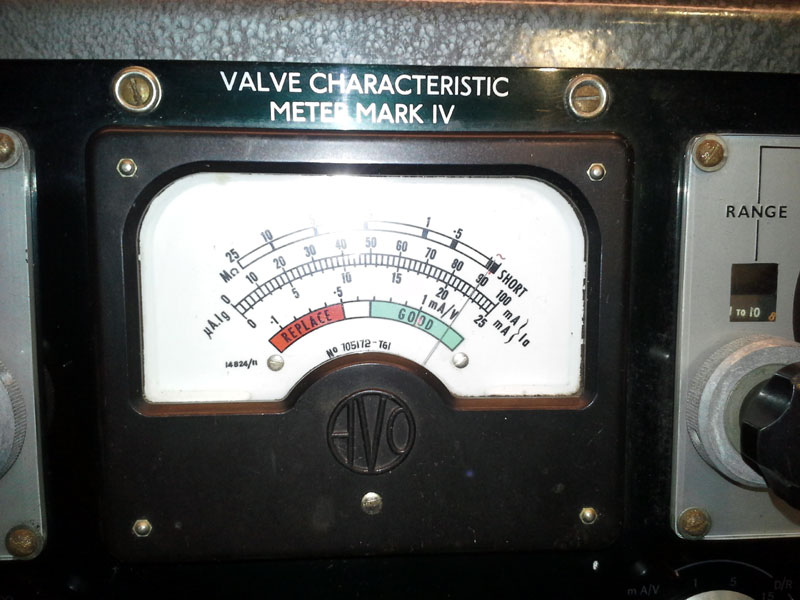

Ovansida med rörsocklar och tumhjuls omkopplare
Sockel | Benämning ============================== 1 | B8A (Rimlock shield) 2 | MO8 (Mazda OCTAL) 3 | UX5 4 | SM7 (USA) 5 | UX7 6 | (AUX) VALVEHOLDER 7 | UX6 8 | B7G (EF95/6J1/6AK5) 9 | B3G 10 | 8SC | Sockel | Benämning ============================== 11 | B9 12 | B9G 13 | B7 14 | B9A (Noval) (ECC88/EL84/6N6) 15 | B8D (Subminiatyr) 16 | B8G 17 | B4/B5 18 | UX4 19 | K8A (OCTAL) (EL34/KT88/6SN7) |
På ovansidan hittar man den helt fantastiska lösningen med tumhjuls omkopplaren (SELECTOR SWITCH). Denna gör att man även kan prova rör som inte finns med bland rören i manualen, man måste dock känna till rörets koppling och grund data.

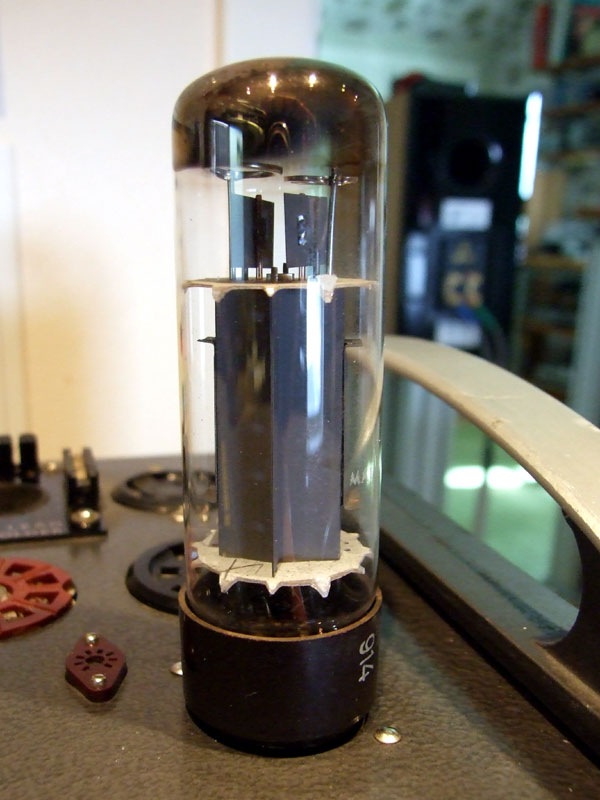

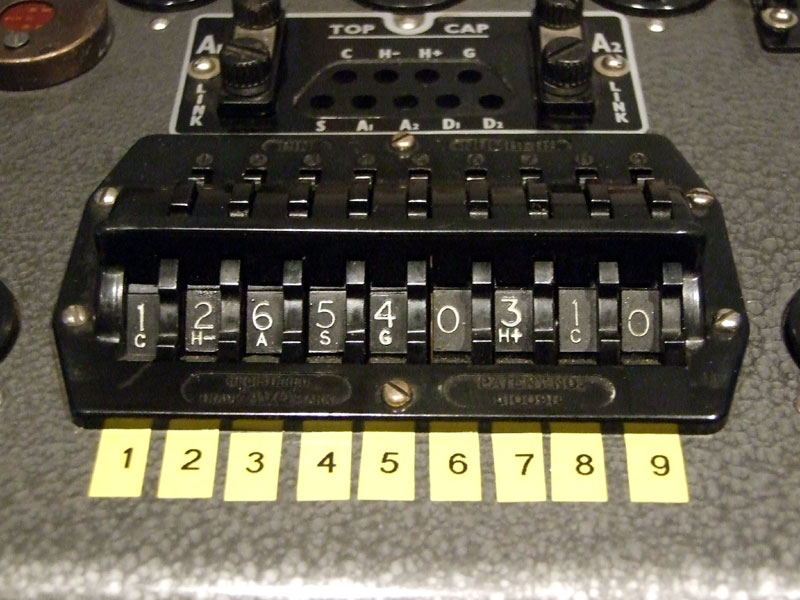

EL34 rör / Tumhjuls omkopplare (SELECTOR SWITCH)
Bilden ovan till höger visar 'Tumhjuls' omkopplaren, den används för att koppla in respektive pinne på socklarna till prov kretsen. jag har 'modifierat' med egna siffror 1-9 för respektive tum-hjul. Hjul 1 kopplar in Pin1, Hjul 2 kopplar in Pin2 o.s.v.
Läge | Kopplar till respektive pinne i provkrets ============================== 0 | Ingen anslutning 1C | Catod 2H- | Glöd minus 3H+ | Glöd plus 4G | Galler (g1)(Styrgaller) 5S | Screen galler (g2)(Skärmgaller) 6A | Anod 7A2 | Anod (a2) 8D1 | Anod (Diod 1) 9D2 | Anod (Diod 2) |

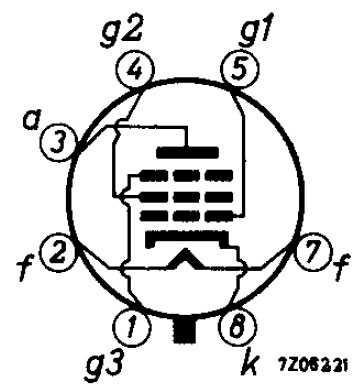

Ett 'riktigt exempel: Vi ska testa ett EL34 rör med oktalsockel och följande koppling:
Pinne | Elektrod | Inställning ============================== Pin1 | Galler 3 | 1C (Kopplas till katod) Pin2 | Glöd | 2H- Pin3 | Anod | 6A Pin4 | Galler 2 | 5S (Kopplas som skärmgaller) Pin5 | Galler 1 | 4G (Kopplas som styrgaller) Pin6 | N/C | 0 (Inte ansluten) Pin7 | Glöd | 3H+ Pin8 | Katod | 1C Pin9 | N/A | 0 (Saknas) I 'AVO VALVE DATA MANUAL' sid 76 kan man läsa att SELECTOR SWITCH ska ställas 126 540 310 |
|
Ställer in övriga 'normalvärden' enl. rörets datablad:
Neg. galler spänning = 13,5 V
Anod spänning = 250 V
Skärm galler spänning = 250 V
Skala mA/V = 11 V (Förväntad stigning mA/V)
Förväntad anodström = 75mA
På frontpanelen finns alla övriga reglage, efter ett tag hittar man 'logiken' i uppläggningen.
En normal test/provning delas upp i minst fem steg:
1. Grund inställningar enl. rör data + 'nollställning' av rörprovaren**
2. Provaren slås igång, nu kalibreras instrumentet mot aktuell nätspäning. (För att få riktiga mätresultat)
3. Därefter kontrolleras att alla rör anslutningar är hela / inte kortsslutna.
4. Glöd anslutningar kontrolleras så att dessa inte är i kontakt med katod.
5. Egentlig TEST, Kondition, grundström, stigning o.s.v.

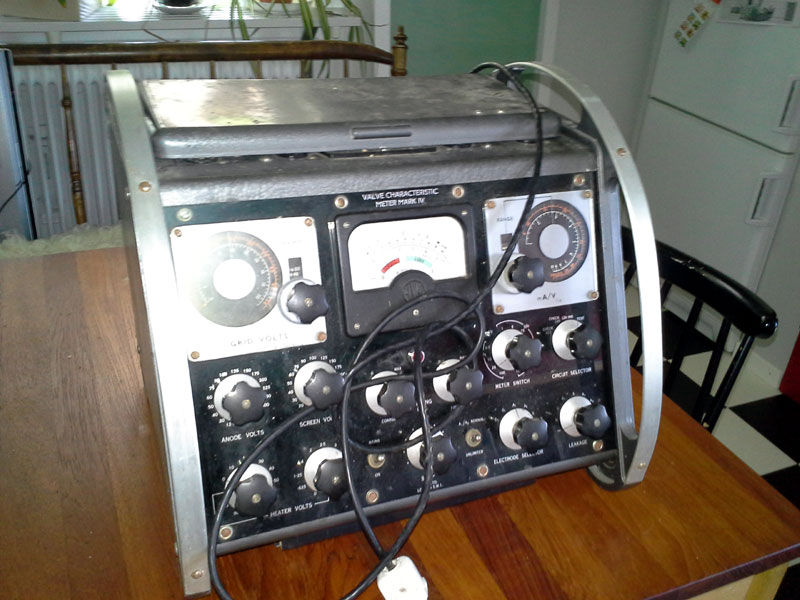

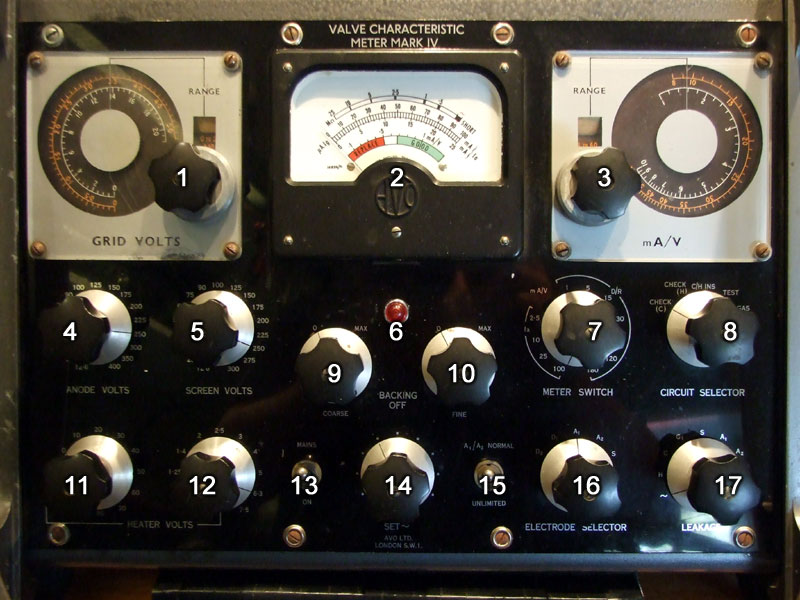

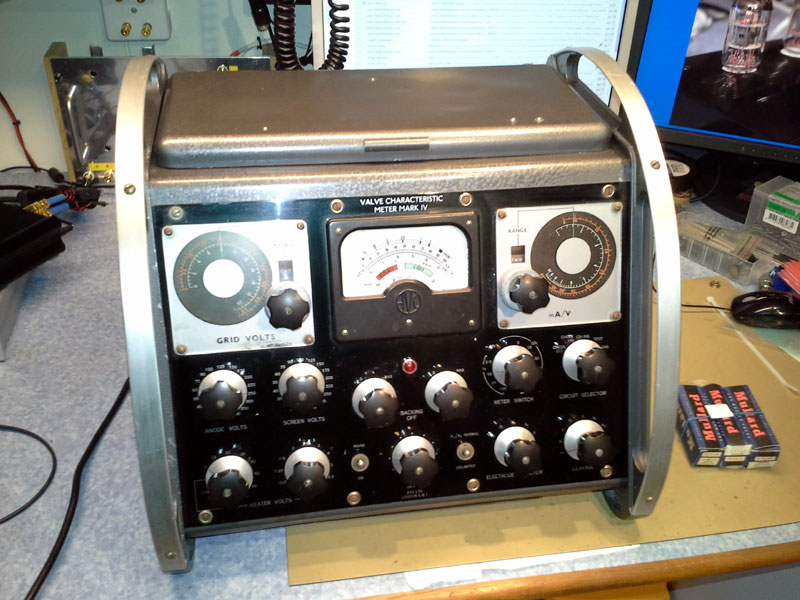

Front med mätare och reglage
Pos. | Benämning
______|_______________________________
1 | GRID VOLTS
| Negativ förspänning g1
______|_______________________________
2 | MÄT INSTRUMENT
______|_______________________________
3 | RANGE mA/V
| Ins. / Avläsning Stigning
______|_______________________________
4 | ANODE VOLTS (Va)
______|_______________________________
5 | SCREEN VOLTS (Vg2)
______|_______________________________
6 | Indikering (ON/På)
______|_______________________________
7 | METER SWITCH
| Val av mätning, Ia, mA/V, D/R
______|_______________________________
8 | CIRCUIT SELECTOR
| Val av prov/test krets
|
Pos. | Benämning
______|_______________________________
9 | BACKING OFF / COARSE
| Grov nollställning av skala
______|_______________________________
10 | BACKING OFF / FINE
| Fin nollställning av skala
______|_______________________________
11 | HEATER VOLTS / Glödspänning
______|_______________________________
12 | HEATER VOLTS / Glödspänning
______|_______________________________
13 | Nätströmbrytare
______|_______________________________
14 | SET (AC) Kalibrering av nätsp.
______|_______________________________
15 | ANOD inkoppling Normal/Unified
______|_______________________________
16 | ELECTROD SELECTOR
| Kopplar Va (4) till val
______|_______________________________
17 | LEAKAGE - Kopplar vald elektrod
| till instrument vid kontroll
|
**Innan test / provning startar, 'nollställ' all inställningar / reglage: BACKING OFF = 0/0, METER SWITCH = 100, CIRCUIT SELECTOR = CHECK (C), ELECTRODE SELECTOR = A1, LEAKAGE = AC
Startar upp rör provaren, testar:
1. Kalibrerar nätspänningen med 'SET AC' så att mätaren går i topp, på röda AC strecket.
2. Stegar igenom alla anslutningar med LEAKAGE för att kontrollera anslutningarna.
- 'H' = Heater ger fullt utslag, övriga: C, G1, S, A1, A, D1,D2 ger mycket lågt eller inget utslag.
- Om det är något fel, går mätaren upp i 'SHORT'
3. Växla CIRCUIT SELECTOR till Check(H) - Kontrollerar glöd tråden (Inget utslag = OK)
4. Växla CIRCUIT SELECTOR till C/H INS - Kontrollerar kortsslutning mellan glöd / Katod (Inget utslag = OK)
5. Växla CIRCUIT SELECTOR till TEST - Låter röret värmas, när nålen stannar avläses anodström. (Grundström)
6. Nollställer skalan med BACKING OFF, COARCE/FINE, minskar samtidigt METER SWITCH ner till 2,5
7. Växla METER SWITCH till mA/V och avläser rörets kondition:
- RÖTT = REPLACE
- GRÖNT = GOOD
8. Öka / reducera skalan mA/V så att mätaren hamnar på strecket 1 mA/V - Avläs stigning (Branthet) på skalan mA/V
9. Växla CIRCUIT SELECTOR till GAS / METER SWITCH till 100 - Mäter rörets täthet, mäter ström mellan galler 100 = 100uA, ska ge mycket lågt eller inget utslag.
Tekniska data 'AVO VALVE CHARACTERISTIC METER MARK IV'
=====================================================================
Typ ............................... Rörprovare
Sockeltyper ....................... B8A, MO8, UX4/5/6/7, SM7, B7G, B3G, 8SC
B9, B9G, B7, B9A, B8D, B8G, B4/5, K8A
Anodspänning (B+/Va) .............. 12,6-400 Volt
Skärmgaller spänning (Vg2) ........ 12,6-300 Volt
Negativ galler spänning (Vg1) ..... 0-100V 0-5,0-20 +5,10,15,20,40,60,80
Glödspänning (Vf) ................. 0-77,5 Volt
Område Anodström (Ia) ............. 0-100mA
Område Stigning (Branthet) ........ 0-60mA/V
Drivspänning (AC) ................. 110-250V 50/60Hz
Storlek ........................... 410mm (B) x 350mm(H) x 363mm(D)
Vikt .............................. ca: 19Kg
=====================================================================
|
Inställningar - Några vanliga rör
| SELECTOR | Vf |Neg | | | | |
| SWITCH | |Grid |Anode |Screen | Ia |mA/V |BASE/
Rör | | |Volts |Volts |Volts | mA | |Type
============================================================================
ECC81 (12AT7) | 741 226 413 | 6 | 2,0 | 250 | - | 10 | 5,5 | B9A/TT
ECC83 (12AX7) | 741 226 413 | 6 | 2,0 | 250 | - | 1,2| 1,6 | B9A/TT
ECC88 (12AU7) | 741 226 413 | 6 | 8,5 | 250 | - |10,5| 2,2 | B9A/TT
6N1 | 741 226 413 | 6 | 8,5 | 250 | - |10,5| 2,2 | B9A/TT
6N2 | 741 226 413 | 6 | 2,0 | 250 | - | 1,2| 1,6 | B9A/TT
6SN7 (6N8S) | 461 471 230 | 6 | 2 | 250 | - | 2,3| 1,6 | K8A/TT
6N9S (6SL7) | 461 471 230 | 6 | 8 | 250 | - | 9 | 2,9 | K8A/TT
M8083 | 412 361 500 | 6 | 2 | 250 | 250 | 10 | 7,6 | B7G/P
EF92 (6AM6) | 412 361 500 | 6 | 2,5 | 250 | 200 | 8 | 2,5 | B7G/P
EF95 (6AK5) | 412 365 100 | 6 | 2,3 | 150 | 150 | 7 | 4,3 | B7G/P
6K3 (6SK7) | 021 415 360 | 6 | 3 | 250 | 100 | 9,2| 2,0 | K8A/P
6N13P (6AS7) | 471 461 230 | 6 | 40 | 100 | - | 52 | 3,0 | K8A/TT
300B | 364 200 000 | 5 | 97 | 400 | - | 80 | - | UX4/T
EL34 (6CA7) | 126 540 310 | 6 | 13,5 | 250 | 250 | 75 | 11 | K8A/P
KT88 (6550) | 026 540 310 | 6 | 30 | 250 | 250 | 57 | 10 | K8A/P
EL84 (6P14P) | *41 23* 6*5 | 6 | 7,3 | 250 | 250 | 48 | 11,3| B9A/P
EL36 (6P31P) | *2* 54* 310 | 6 | 17,5 | 200 | 200 | 68 | 11 | K8A+A1/P
6P13P (6P13S) | 021 040 350 | 6 | 17,5 | 200 | 200 | 68 | 11 | K8A+A1/P
D= Diod, DD= Dubbel Diod, R= Halvvåg likriktare, RR= Fullvåg likriktare
T= Triod, TT= Dubbel Triod, P= Pentod eller Tetrod,
============================================================================
|
Köp / Transport / Embalage m.m.
Säljaren Bengt har jobbat på riktigt bra med emballaget, frakten från Blekinge upp till Överkalix, Norrbotten gick mycket bra (ca. fyra dagar) - Allt kom fram fint och oskadat.
Bussgods paket / 'Rockwool' som pack material
Att använda 'Rockwool' som packnings material är nog ingen dum ide! - Lite skräpigt men fungerar (Kanske en ide att stoppa in den i plast kassar?)

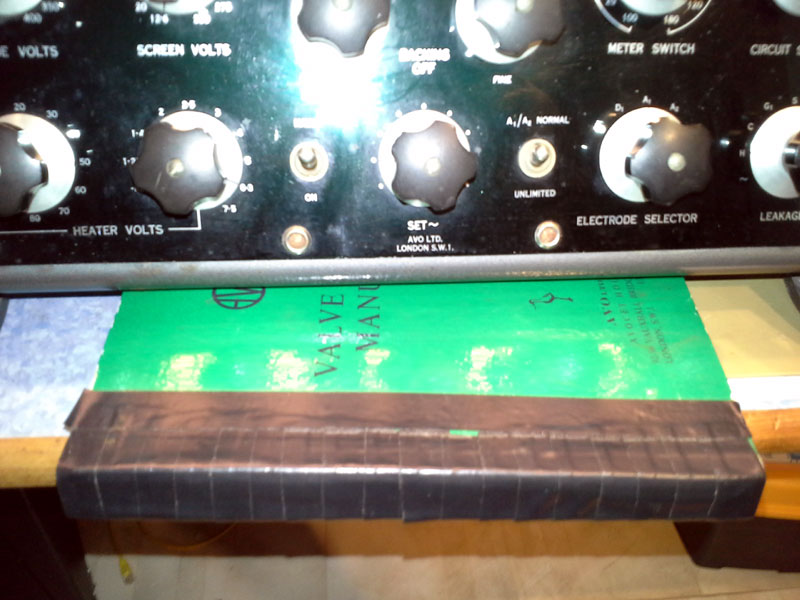

Komplett AVO rörprovare / Manual
Rörprovaren är i bra 'bruks-skick', helt komplett inkl. original topp-anod anslutningar och original 'AVO VALVE DATA MANUAL' 14.ed. väl använd, men komplett!

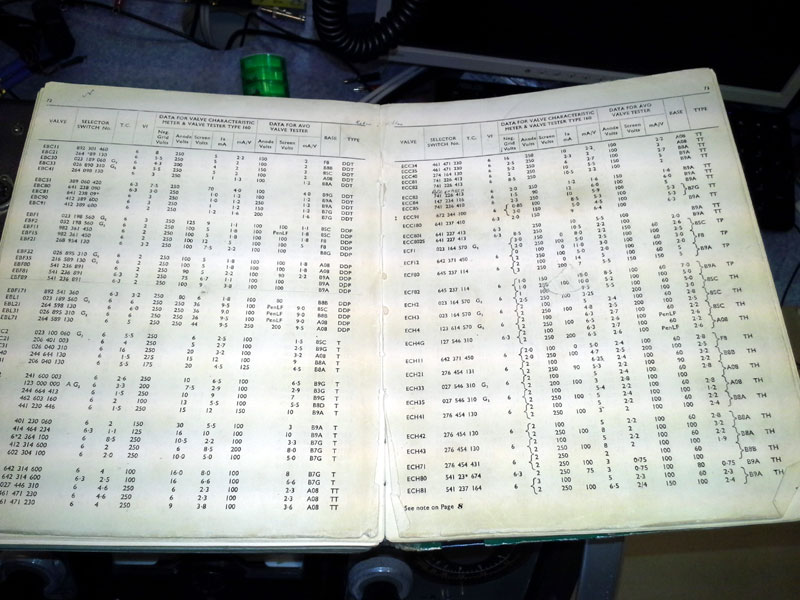

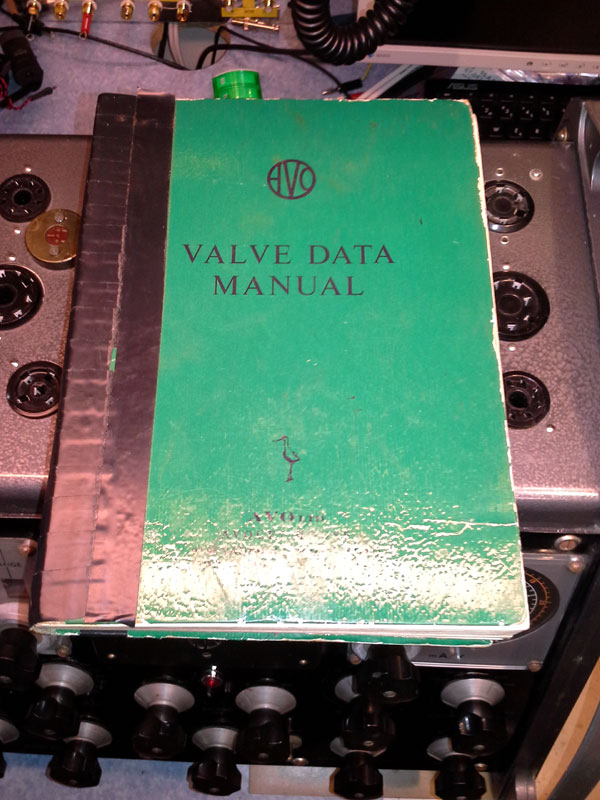

'AVO VALVE DATA MANUAL'
