  • Inledning
    Beskriver här mina försök på det nya 4 meters (69MHz) bandet och min utrustning för att köra på bandet.




    WOUXUN KG-UV920P-E

    Senast uppdaterat
    2022.05.01 Testar nu en Anytone AT-5189, den klarar 68-88MHz, den ska enl. uppgift kunna ge upp till 60W uteffekt. Den kommer från leverantören, Limmared.nu[L1] färdig programmerad med Riks1&2 samt alla 69MHx kanaler. Enl. Limmared.nu är uteffekten max 25W,- men man kan ändra det i programvaran under 'Function Setup'.

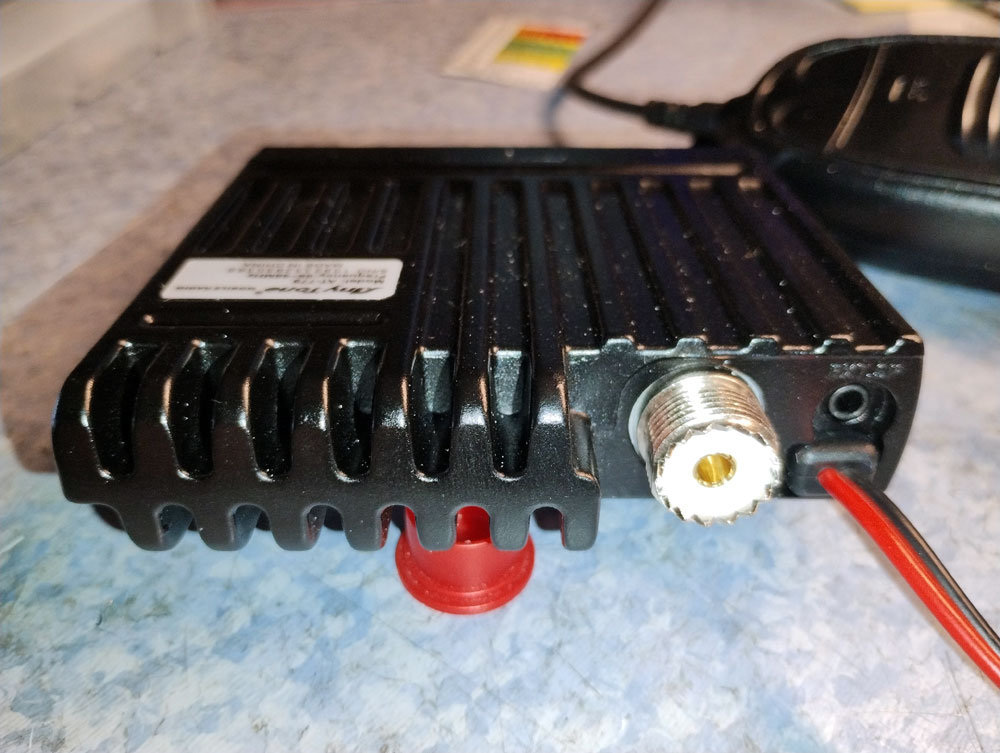

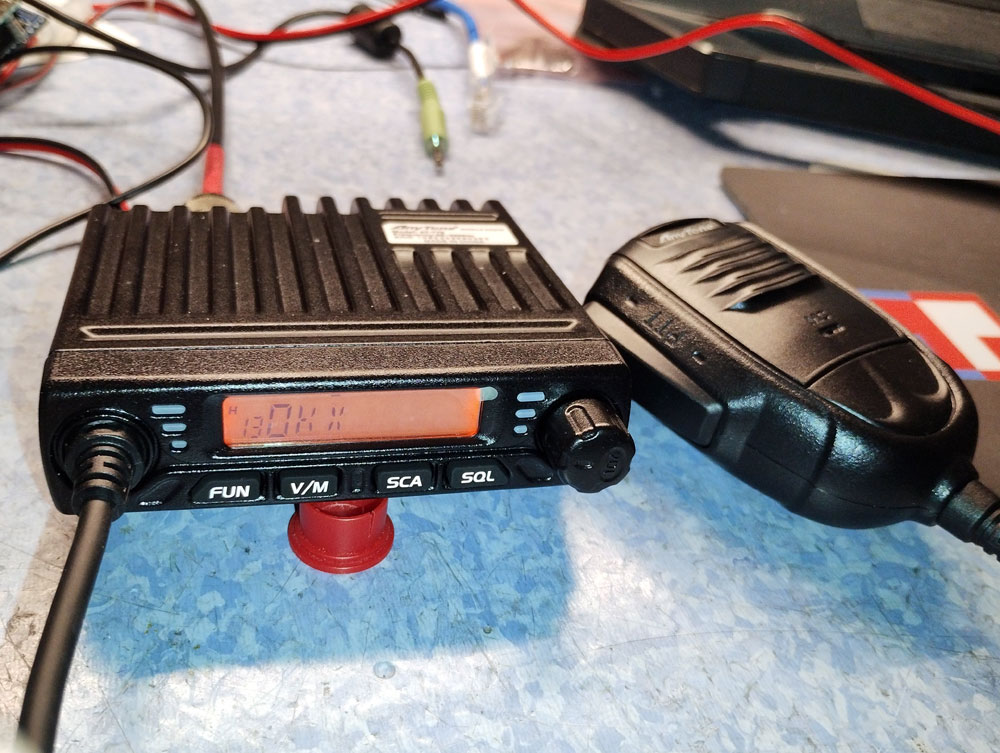

    Anytone AT-5189 + Control Systems CS800D / 'Function Setup'

    Förutom dom kanaler som ligger färdiga i apparaten har jag lagt in våra lokala repeatrar på 71/76MHz samt FRO's repeater i Luleå.


    AT-5189 Kanaler

    2022.04.01 Min 'WOUXUN KG-UV920P-E' radio är helt klart ett 'Måndags exemplar' - Den har två(2) rejäla problem, problem1: Displayen har fått 'fnatt', i praktiken är den omöjlig att avläsa, bara en massa skräp tecken, problem2: Helt utan någon uppenbar anledning går det inte att sända?, den ger bara ifrån sig ett litet 'PiP' - Efter omstart så fungerar den igen.


    WOUXUN KG-UV920P-E med tokig display

    Den vänstra delen (vfo-1) har mera problem, på bilderna ovan ser man problemet med skräptecken till vänster, i den högra delen ser man samma kanal med korrekt text.

    2021.07.04 Testar just nu en 'WOUXUN KG-UV920P-E' dualband radio, det är en mobil VHF radio som går på 66-88MHz och 136-174MHz.


    WOUXUN KG-UV920P-E

    Tekniska data för WOUXUN KG-UV920P-E
    ====================================
    Frekvensområden TX/RX (FM) .... 66-88MHz / 136-174MHz
                       RX (FM...... 65-108MHz
    Steglängd ..................... 5 / 6.25 / 10 / 12.5 /
                                    25 / 50 / 100 KHz
    Antal kanaler ................. 999
    Driftstemperatur .............. -20 ℃~+60 ℃
    Drivspänning .................. 13.8 VDC±15%
    Antennimpedens ................ 50 Ω
    Antennanslutning .............. N-hona
    Vikt .......................... 1438gr
    Mått .......................... 140 x 44 x 207 mm
    Uteffekt ...................... VHF-L(5/10/25/50 W)
                                    VHF-H(5/10/25/40 W)
    Levereras inkl: DTMF handmikrofon, monteringsbygel, separationskabel,
    2st olika fästen för frontpanel, strömkabel, engelsk manual.


    2021.07.04 Har besvärats av hög swr, det resulterade till slut i en uppbränd utgångs transistor i min RETEVIS RT-9000D radio!

    Utgångs transistor är en diskret 70W MOS-FET transistor, av typen '
    MITSUBISHI RD70HVF1' - Den är inte svår att få tag på, och det är ganska enkelt att byta den, kräver dock att man får upp värmen i lödstationen lite över det normala.


    Trasig transistor / demonterad

    Inhandlade en ny transistor från Tyskland via eBay, den kostade drygt 300kr inkl. frakt, levererades från Tyskland direkt i brevlådan på fyra dagar, väldigt smidigt och smärtfritt!


    Ny RD70HVF1 transistor / Monterad & klar för att lödas fast

    Monterar den nya transistorn och testar, radion lever igen! - Har även byggt om min rikt antenn / gamma matning och har nu swr > 1:1,4 @ 69,999MHz


    Justerat 4M 3-element yagi antenn (SWR<1:1,4)

    2021.05.05 Under vintern har jag byggt ihop en 5element YAGI för 69-71MHz. Tanken är att sätta upp för att köra vertikal polarisation för radiotrafik ner till repeater på 71MHz i Luleå och Boden. Har även skaffat en liten rotor för att kunna rikta antennen.


    5el YAGI färdig / Uppe och provkör

    Matar med s.k. gamma-match, har fått till SWR 1:1,6 @ 71,922MHz - Ska byta ut SO-239 kontakten till en N-Hona, har beställt 15meter lågförlust kabel 'AIRcell-5' från Limmared.nu[L1] - Kabeln är 5mm i diameter, det gör att man kan använda samma crimp kontakter som används till vanlig RG-58 kabel - Avståndet mellan driv-element och gamma-pinnen är c/c 40mm. Håller isär gamma-pinnen med DIY 3D-printade PLA-Plast distanser (Se bild)


    Matning & Gamma-Pinne / 3D-printad distans

    - ANTENN-ROTOR -
    Rotorn heter 'Hirschmann Hit Ro 270' - Den är väldigt enkel att sätta upp och att använda. Rotorn och styrenheten har likadana motorer / utväxlingar så när man vrider ratten på styrenheten vrider sig rotorn likadant.


    Rotor enhet / Inkoppling

    Kabeln mellan rotor och styrenhet behöver bara 3-ledare. Använder 3-par i en std. cat-6 nätverkskabel - 1 Blå/Blåvit - 2 Brun/Brunvit - 3 Orange/Orangevit


    Styrenhet / Inkoppling

    Testar antennen med mitt 'MetroVNA' instrument, mäter SWR 1:1,6 @ 71,922MHz.


    'MetroVNA' instrument / RETEVIS RT9000D

    2021.05.01 Har skaffat en RETEVIS RT9000D, den har 60W uteffekt och blir väldigt varm! - Tillverkar två sido plåtar av aluminium och monterar en 12mm fläkt.


    Retevis RT9000D med rotor styrenhet / Monterat 120mm fläkt ovanpå

    Gör en 'ursparning' baktill i den vänstra aluminium plåten, det förenklar / ger bättre åtkomst när man ska skruva fast antenn kontakten.


    Retevis RT9000DBaksida / 3D-printad monteringsvinkel

    2020.11.30 Tillverkade en 'bladantenn' på 71MHz för att köra med Wouxun handapparat mot repeater, våghastighetsfaktor (vf) för stålmåttband verkar vara ca. 0,93 = kvartsvåg blir just under 1m lång (50cm dubbelvikt). Stor förbättring i förhållande till original antenn.


    DIY bladantenn / monterad på WOUXUN KG-UV6D

    Läs mera om tillverkningen av DIY bladantenn -->
    Här!

    2020.07.25 Så är man då helt fast i Eriksson c52 'träsket' - Kör nu med c52 apparater i både bil & husbil samt hemmifrån.


    QRV i personbil med ERICSSON C52 / Och hemma med ERICSSON C52

    Har gjort en del förändringar på min utrustning. Kör nu uteslutande på 69MHz med 'ERICSSON C52' (NIROS AURORA 3001B) apparater.

    <
    QRV i husbil med ERICSSON C52

    • Radio montage i min OPEL Combo -->Här!
    • Radio montage i min KNAUS TRAVELLER -->Här!

    På bilden från persnbilen (Här ovan) ser man även min mobil 'HOTSPOT' och min 'TYT MD-380' radio för DMR. På antennbilden (Här nedan) ser man även min 'EUROSTICK' scanner antenn och min 2M/70CM vertikal.


    Retevis RT-9000 / 3 element DIY vertikal YAGI

    Riktantennen är i praktiken en kopia på 'SIRIO SY68-3', använder 'DK7ZB' coax match i stället för gamma-match. Byggde först en 4-element yagi (Se nedan), men fick problem med att det aktiva elementet hamnade för nära maströret. Med mastfästet längst bak så är det inga problem.

    69MHz 'SlimJim'
    2023.02.21 Tillverkar ytterligare en 'SlimJim' antenn. (Har givit bort den första till en radio-kompis) - Använder måtten enl. 'SlimJim calc-2' med omräknade längder från förra bygget.


    GAP / Matningspunkt & RF-Choke

    Denna gång tillverkar jag upphängning och förstärkningsdel till 'GAP' öppningen (Se bilder) - Ritar i 3D med en gammal 'SketchUp' version, exporterar till .stl format, renderar en utskrift fil (ISO .gcone) med Slic3r, för att sedan skriva ut med min '
    VELLEMAN K8200' 3D-Skrivare.


    3D-Skiss / 3D-Rendering / 3D-Utskrift

    Dom 3D-printade detaljerna fäster i hålen på bandkabeln - Drar över en bit ∅20mm krympslang (med inv. lim) för att fixera 3D-Detaljerna (Se bilder här nedan)


    Provmonterar 3D-Fäste / Färdig övre ände med 3D-Fäste

    3D-Print .stl export filerna ligger -->här! om någon vill 3D-printa själv.

    2019.08.07 Klippte ihop en 'SlimJim' från en stump 450ohm balanserad matarkabel (Bandkabel) - Utgick från skisser på m0ukd.com[R3]


    Färdig 'SlimJim' / Test med VNA instrument

    När jag använder dom mått som angivits för center frekvens på 70.0MHz (Tot längd 295.1cm) så får jag center frekvens @ 69.200 med swr 1:1,04

    Med det resultatet räknar jag 'baklänges och får att Vf i bandkabeln = 0,90


    SlimJim 'Calc-1' och omräknad för 72MHz 'calc-2'

    2019.08.03 4-Element YAGI Antennen har varit färdig i några dagar, testade den men ett antennanalys instrument, resonansfrekvensen är 'rätt', men har lite impedans missanpassning i matningspunkten.

    Tillverkade en 'DK7ZB' matning med två 75Ω ATV kablar, längden ska vara 1/4λ - Med DK7ZB matchning får jag SWR 1:1,02 på center frekvens 72,150MHz.


    Färdig antenn / Test med VNA instrument


    skiss: DK7ZB match


    Nytt roligt 'MetroVNA' instrument!

    2019.07.29 har knåpat ihop en 4-element yagi beam för 69MHz bandet. Använder bl.a. 3D-printade delar för montering av driv-element och för montage plattorna på bommen. Först försökte jag att montera dom 3D printade 'klammer' delar (Överfall?) direkt, tyckte att det fungerade bra, men efter någon dag senare så hadde flera gått av. Dom klarar tydligen inte av belastningar som böjer eller töjning.


    Klammer-delar / trasiga klammer-delar

    Verkar att fungera bättre med plåt förstärkta 'klammer-delar' (Överfall?)


    Plåt förstärkta 'klammer' delar (Överfall?)

    Använder QuickYagi4 för att modellera / beräkna antennen.

    Skaffade grejer för 69MHz bandet redan 2016. Har tidigare scannat sedan desst för att skapa mig en uppfattning om det finns någon i närområdet som använder det. Där är totalt 10 'fria' kanaler som kan användas. Beskriver detta -->Här!
    Beskrivning


    Licensfria kanaler i nya 4meters (69MHz) bandet
    ========================================
    1 	69.0125 	25W Kanalbredd 25 kHz (endast mobil)
    2 	69.0375 	25W Kanalbredd 25 kHz
    3 	69.0625 	25W Kanalbredd 25 kHz
    4 	69.0875 	25W Kanalbredd 25 kHz
    5 	69.1125 	25W Kanalbredd 25 kHz
    6 	69.1375 	25W Kanalbredd 25 kHz
    7 	69.1625 	25W Kanalbredd 25 kHz
    8 	69.1875 	25W Kanalbredd 25 kHz

    1 	69.60625 	5W - Kanalbredd 12.5 kHz
    2 	69.63125 	5W - Kanalbredd 12.5 kHz
    3 	69.65625 	5W - Kanalbredd 12.5 kHz
    4 	69.68125 	5W - Kanalbredd 12.5 kHz
    5 	69.70625 	5W - Kanalbredd 12.5 kHz
    6 	69.61875 	5W - Kanalbredd 12.5 kHz
    7 	69.64375 	5W - Kanalbredd 12.5 kHz
    8 	69.66875 	5W - Kanalbredd 12.5 kHz
    9 	69.69375 	5W - Kanalbredd 12.5 kHz
    10 	69.71875 	5W - Kanalbredd 12.5 kHz
    ========================================


    ERICSSON C52
    Så har man då hamnat i 'C52 träsket', radion har 'legat till sig' på lager i ett par år. Fick lite problem med en 'C702' radio som tappade uteffekten, så nu blev det läge att leta fram en C52'a. Man hittar all information om radion, montering, programmering o.s.v. hittar man på Rune's hemsida [R4]komradio.com.


    ERICSSON C52

    Läs mera min ERICSSON C52 -->
    Här!

    ERICSSON C702
    Ericsson c700 serien är en 'professionell' radio (Yrkes-Radio) som användes bl.a. av polis / räddningstjänst m.m. (Tal simplex/duplex & mobitex)


    ERICSSON C702

    Läs mera om programmering, omdömme & användning av ERICSSON C702 -->
    Här!


    ALAN HM70
    Väldigt robust och välbyggd radio, enl. tillverkaren håller den 'MIL 810 C D E F' standard, det innebär bl.a. att den är vattentät! - Inhandlade radion från FB-radio[L1], köpte samtidigt en mikrofon med knappsats (MK35-K) och hällare / kablage för att kunna montera med s.k. delat montage.



    Läs mera om programmering, omdömme & användning av ALAN HM70 -->
    Här!


    RETEVIS RT9000D
    RETEVIS RT9000D 66-88 MHz är tillverkad i Kina, har inhandlat mitt exemplar via eBay.com[L2] - Detta är i praktiken samma radio som: CRT 4M och ANYTONE AT588 men med ett annat namn.


    RETEVIS RT9000D 'In action'

    Radion har helgjutet aluminium schassi, ger ett mycket gediget intryck. Där är massor med finesser som: Repeater shift, CTCSS / DCS /DTMF / 2 Ton / 5Ton Squelch, 5 & 25 W uteffekt m.m. - Gjorde en liten 'minneslapp' för att komma ihåg vilka funktioner som ligger på 'P1-P5' knapparna.


    Funktioner 'P1-P5' knapparna

    Tekniska data för
    - RETEVIS RT9000D
    - CRT 4M
    - ANYTONE AT588 66-88 MHZ
    ========================================
    Frekvensområde .............. TX/RX 66-88
    Funktioner .................. Programmerbar från dator
    Effekt ...................... 5 & 25W
    Selektiv .................... CTCSS, DCS, DTMF
    Frekvenssteg ................ 5/6.25/10/12.5/15/20/25/30/50kHz
    Minnen ...................... 200st med alfa tecken
    Frekvensstabilitet .......... 2,5 ppm
    Antennimpedans .............. 50 ohm
    Mik-impedans ................ 2 kohm
    Driftspänning ............... 13,8 VDC ± 15 %
    Strömförbrukning ............ Sändning 9 A
                                  Mottagning 0,4 A (brusspärr till) 0,6 A (max)
    Arbetstemperatur ............ -10 °C till + 60 °C
    Storlek ..................... (WxHxD): 145 (W) x 47 (H) x 190 (L)mm
    ========================================

    CRT 2M / Anytone AT-588
    Har tidigare provat både 'CRT 2M' på 2 meters amatörradio bandet, och 'Anytone AT-588' för 66-86MHz bandet.


    CRT 2M


    Anytone AT-588


    Köp / Transport / Embalage m.m.


    Budget
    Kostnader t.o.m. 2016.02.24
    ============================================================
    ANYTONE AT588 66-88 MHZ / Inköp .................. 1407,37 inkl. frakt** [L1]
    RETEVIS RT9000D 66-88MHz / Inköp ................. 1363,46 inkl. frakt** [L2]
    ALAN HM70 66-88MHz / Inköp ....................... 3195,00 inkl. frakt [L3]

    **Inkl. Postnord moms/hanterings avgift
