DIY projekt BLAD-ANTENN för 69 MHz / 4m bandet |
|
INDEX
Senast uppdaterat
2020.11.30 Antennen testad & klar, fungerar som tänkt men är aningen 'osmidig' att använda. Tyngden är ok, utfälld är antenn och radio drygt 1meter lång. Det blir lite svårt att hantera. Nästa projekt blir någon form av förkortad variant...
DIY bladantenn / monterad på WOUXUN KG-UV6D
Antennen är byggd för att användas bl.a. vid repeater-trafik. Läs mera om våra lokala 4m repeaters på -->www.samband-norrbotten.se
Beskrivning
Använder materialet från ett stålmåttband för att tillverka själva antenn-radialen, utöver detta använder jag följande material:
- 1st Adapter SMA hona till BNC hona.
- 1st BNC kontakt ALPHA PART# CMC-1002 eller liknande
- 10cm Gängad M4 mässing-stång
- 99cm + 47cm Stålmåttband (Br=15mm)
- 103cm + 76cm Svart krympslang d=12mm BILTEMA 61-990 eller liknande
- 3cm krympslang d=4mm BILTEMA 61-942 eller liknande
- 24cm + 3cm krympslang d=12mm BILTEMA 61-669

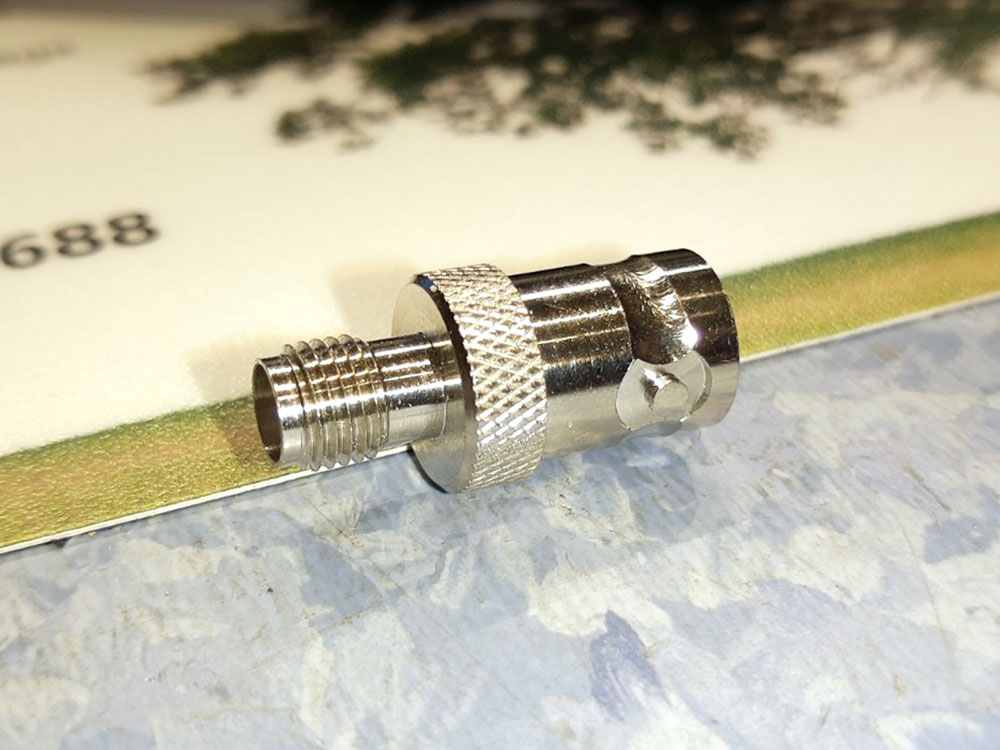

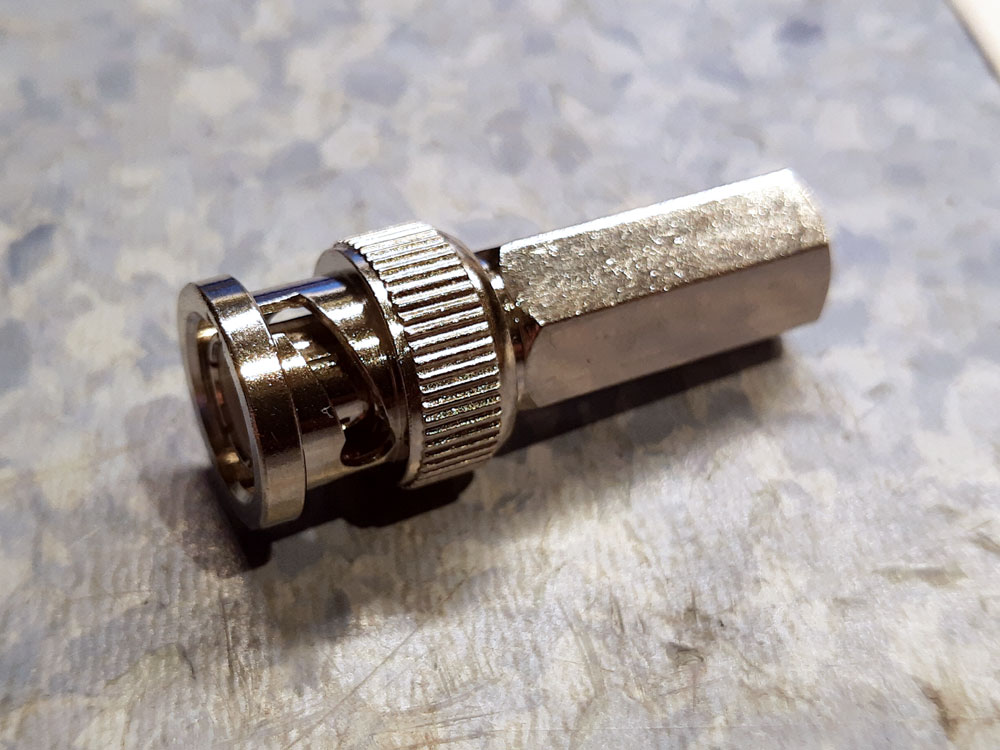

BNC kontakt ALPHA PART# CMC-1002 / Adapter SMA hona till BNC hona
Infästning (Anslutning) mellan BNC kontakt (2) och antenn-radial (4) är en ca 10cm lång M4 mässing stång (3), spetsad och lödd i mittstiftet på BNC kontakten, sedan har jag isolering med krympslang (6) & epoxi, löder med gas & silver för att fästa i stålmåttbandet (4) mot mässing-stång (3).

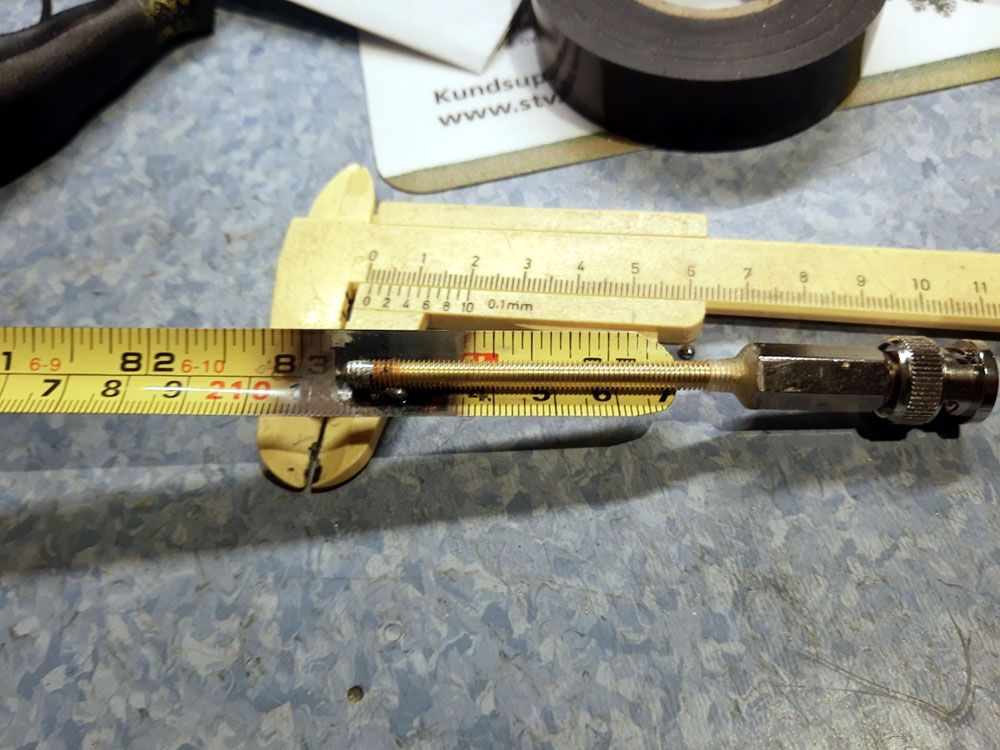

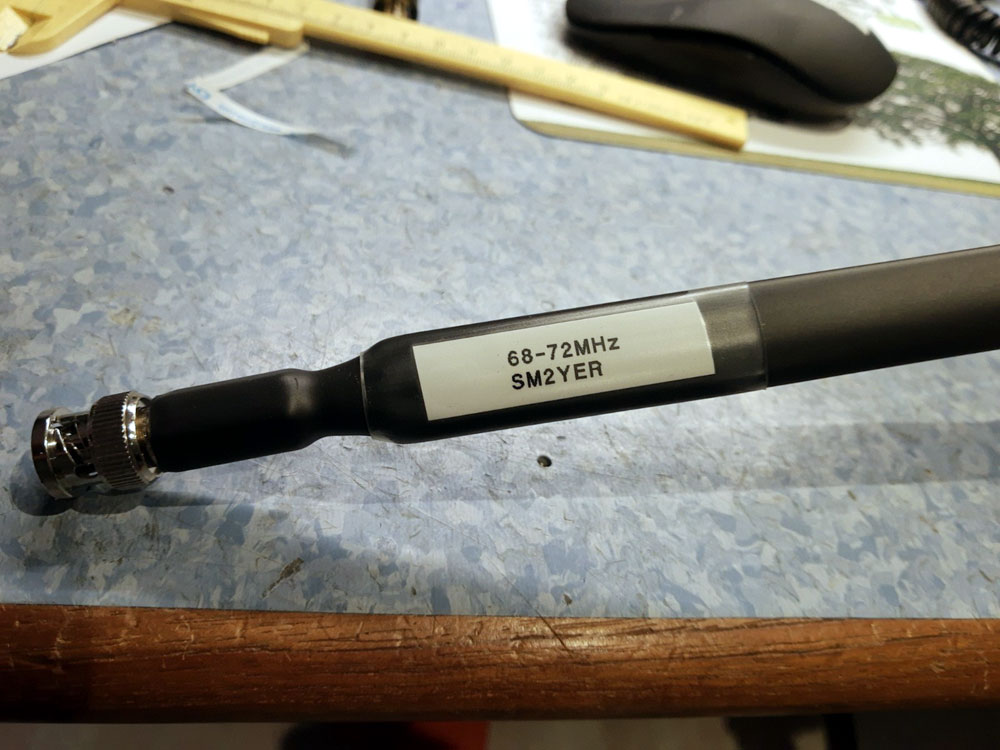

BNC kontakt med M4 mässing stång och antenn-radial / Färdig med krympslang
Nedersta delen av antenn-radialen är förstärkt med en 47cm lång 'extra' bit stålmåttband. Har även extra krympslang (5+7) i den nedersta delen, slutligen har jag 3cm krympslang (6) och smältlim för att täta i toppen av antenn-radialen.

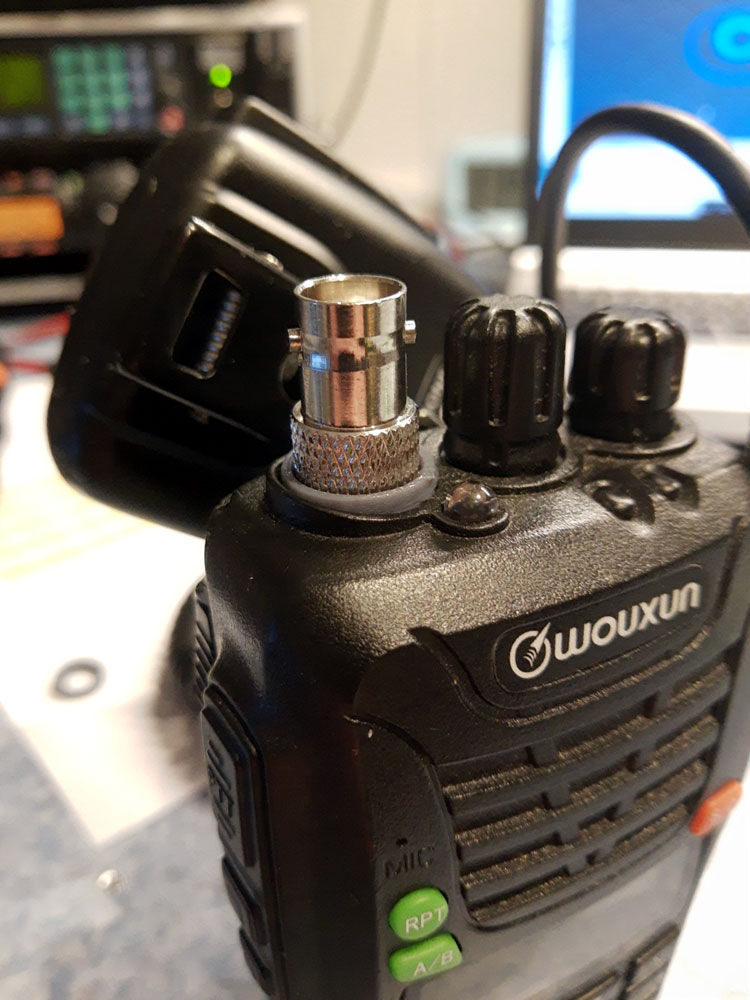

Slutligen så har jag ritat och 3D-printat ett 'clips' för att kunna fästa ihop antennen när den är dubbelvikt, samt en distansbricka för att stadga SMA/BNC adaptern (1)

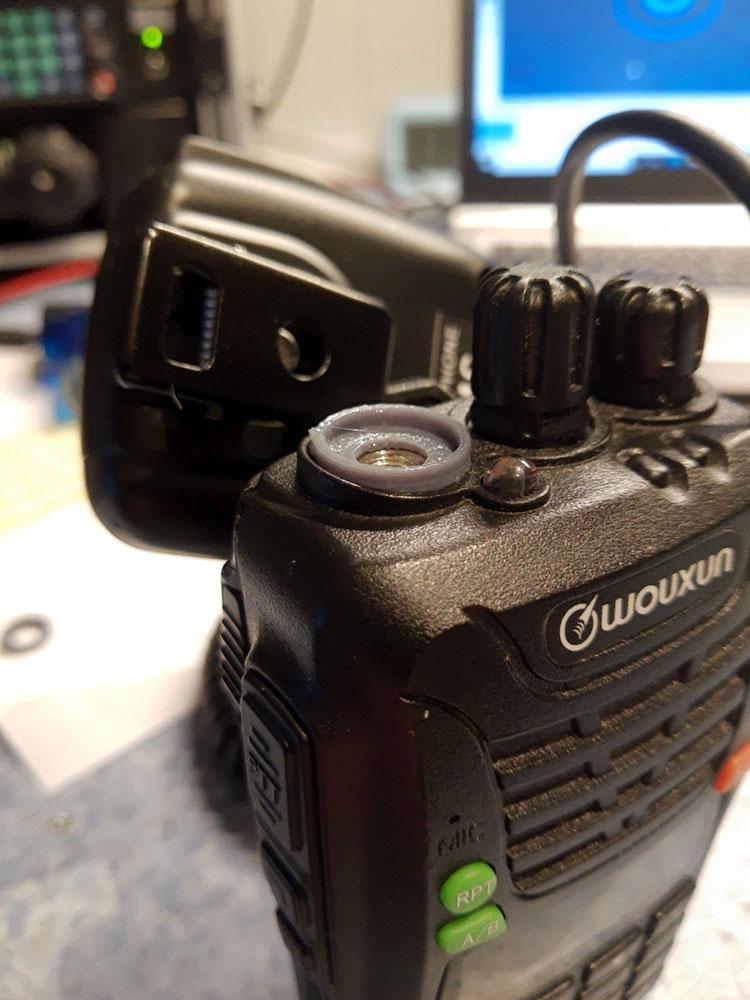

DIY 3D-printad distansbricka för att stadga SMA/BNC adaptern

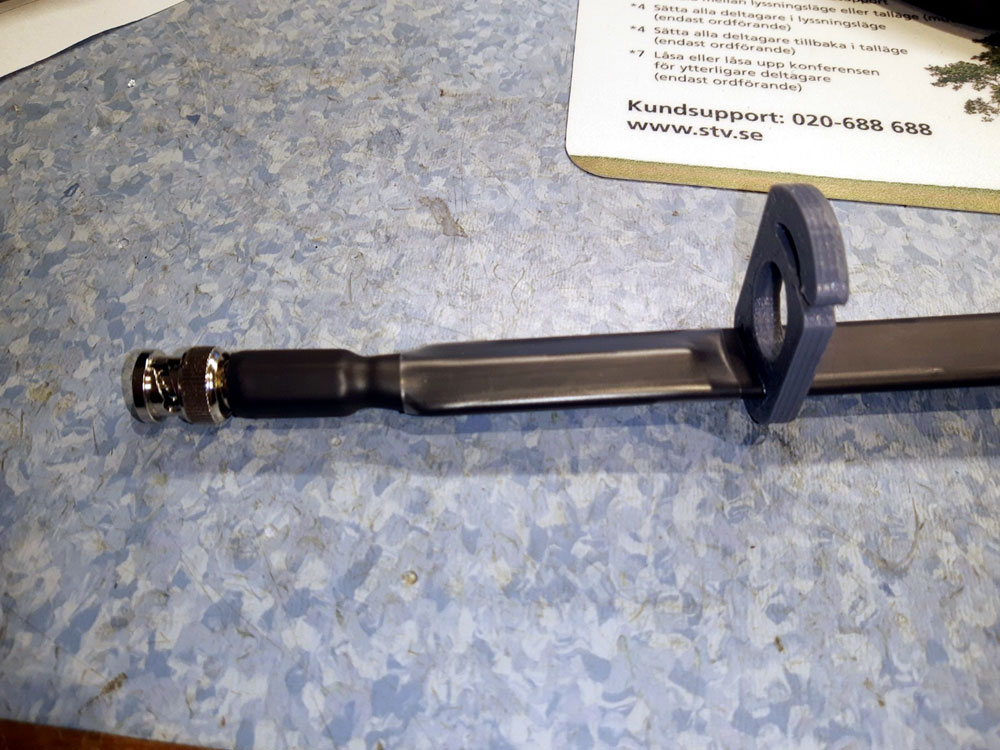

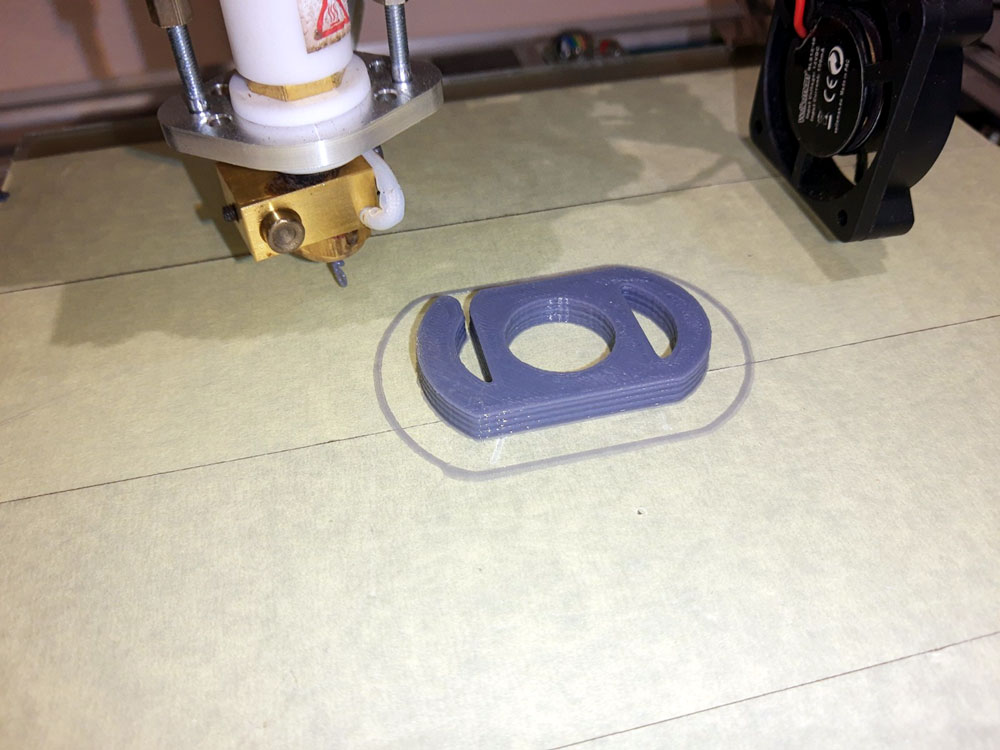

DIY 3D-printad 'clips'

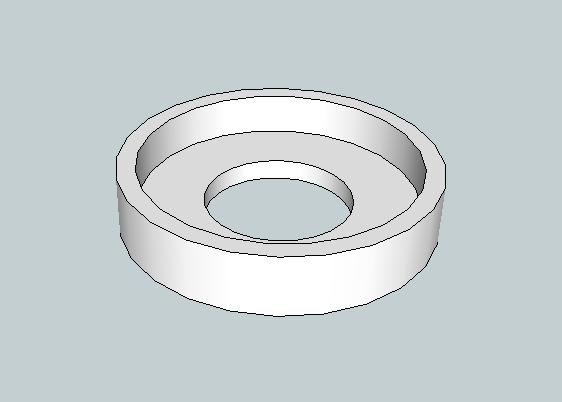

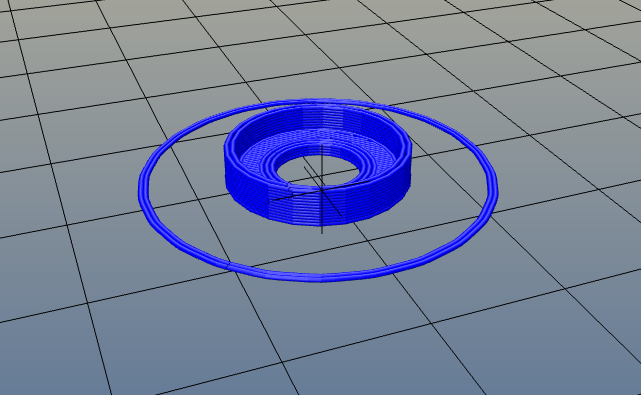

DIY 3D skiss / rendering 'distansbricka'

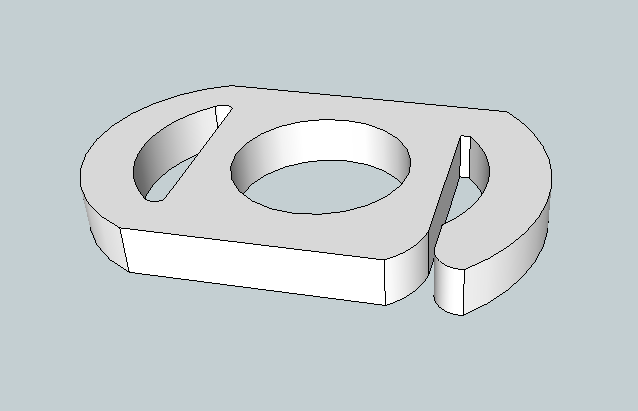

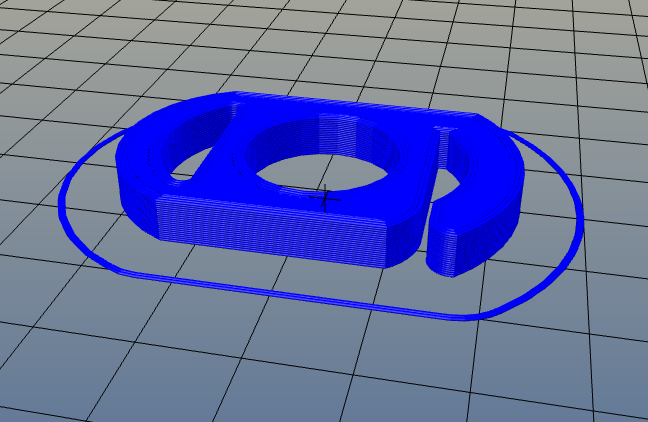

DIY 3D skiss / rendering 'clips'
3D-FIL (STL) för rendering av .iso kod antenn_bricka.stl
3D-FIL (STL) för rendering av .iso kod antenn_clips.stl
