  • Inledning
    Beskriver här en mobilstation för det nya 4 meters (69MHz) bandet.

    Har tidigare scannat bandet för att skapa mig en uppfattning om det finns någon i närområdet som använder det. Där är totalt 10 'fria' kanaler som kan användas.


    ANYTONE AT588 66-88 MHZ



    Senast uppdaterat
    2016.12.04 Fick hem radion för några veckor sedan, har inte kunnat prova den ännu då jag inte har någon lämplig stationär antenn. Har bara den mobila antennan som ska användas i husbilen.

    Kopplade in radion med 'dummy load' för att åtminstone kunna prova om den fungerar. Allt verkar att vara OK!

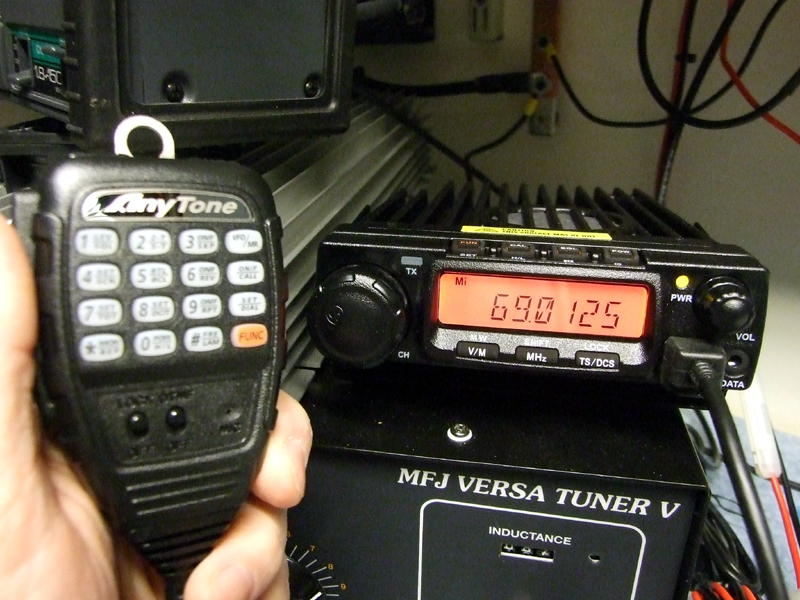

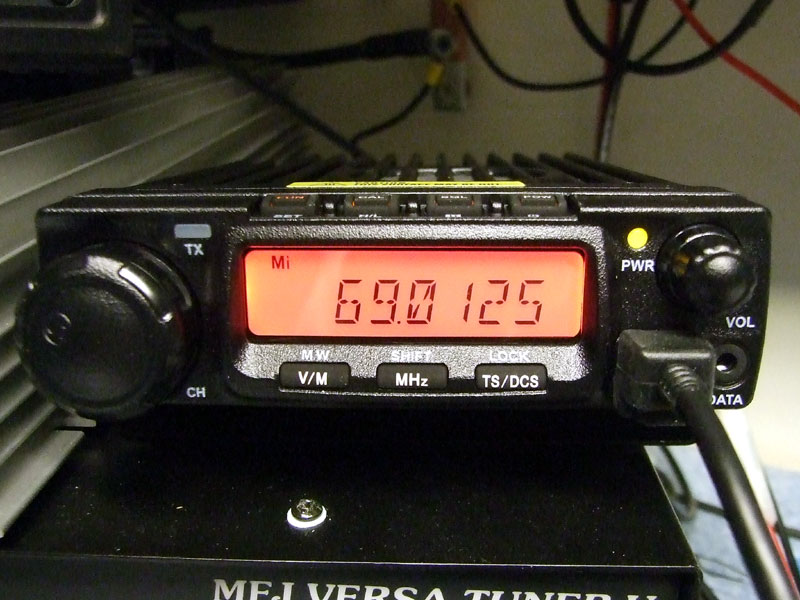

    ANYTONE AT588 66-88 MHZ 'In action'

    2016.11.04 Lägger upp lite info / länk till manualer till några andra kommunikations apparater som jag använder, bl.a. från husbilen men även från hemmet.

    2016.11.02 Har beställt följande utrustning, ska monteras / användas dels från hemmet, dels i våran '
    PILOTE R380' husbil.

  • ANYTONE AT588 66-88 MHZ
  • Mobil antenn 'AMPRO-4' 3/8" skruvfäste
  • 3/8" --> SO239 adapter

    Har programmerat in alla 69MHz kanalerna på en 'ALBRECHT AE355M' scanner för att kunna lyssna om där är någon trafik lokalt på dom fria kanalerna på 4 meters bandet.

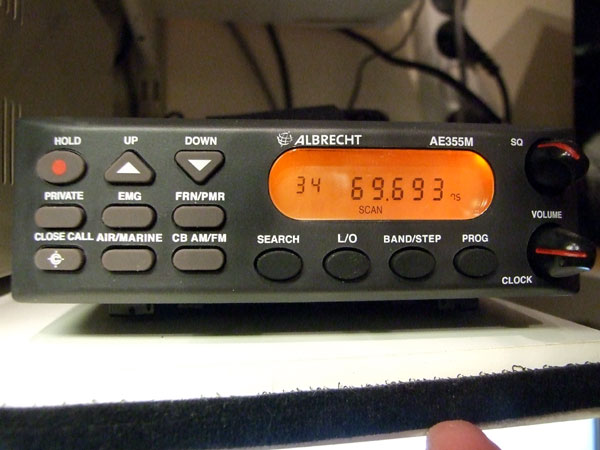

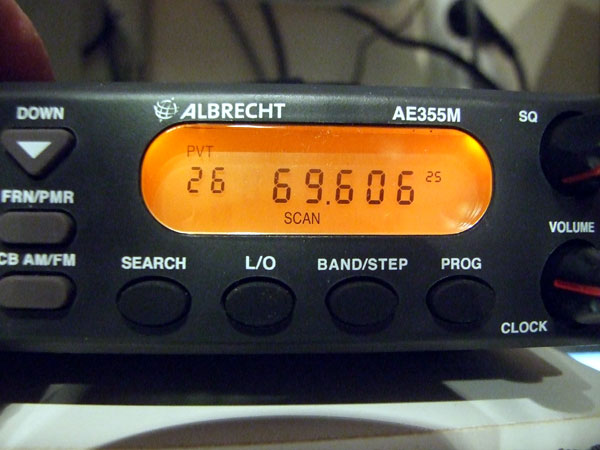

    ALBRECHT AE355M / Kanal 1

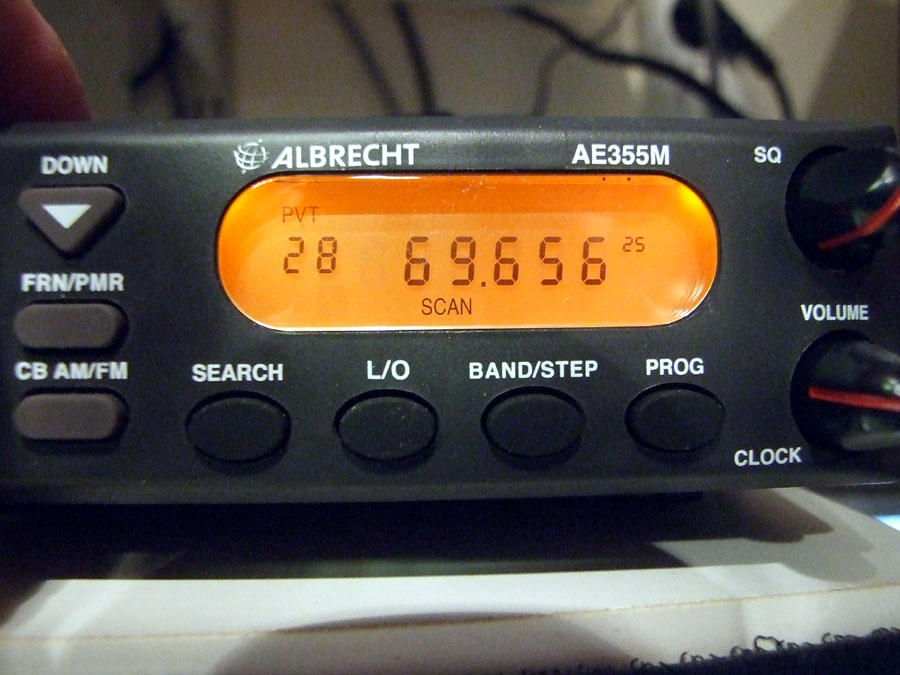

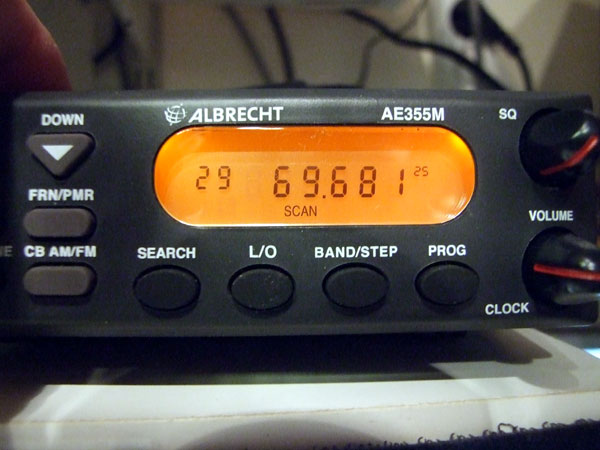

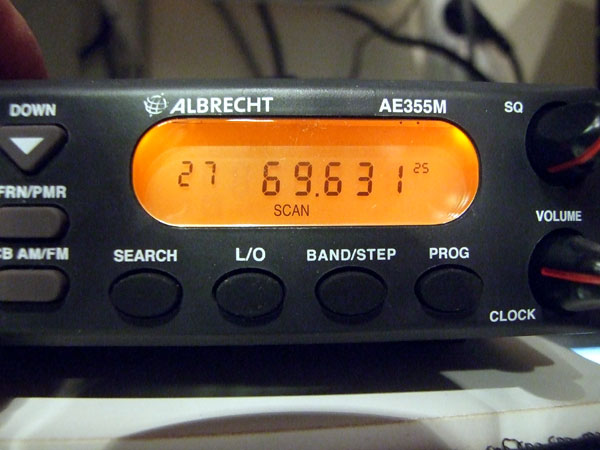

    kanal 2 / Kanal 3 / Kanal 4

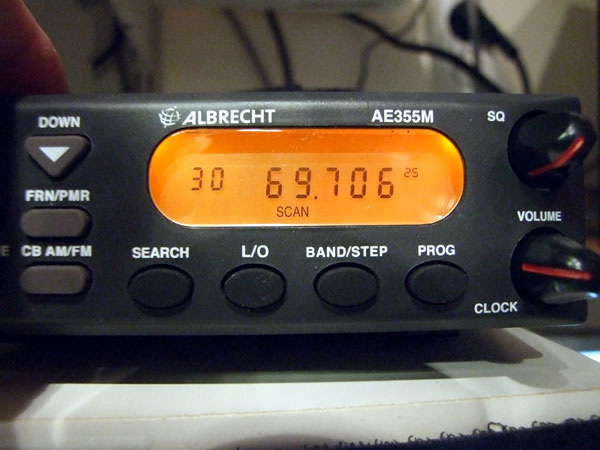

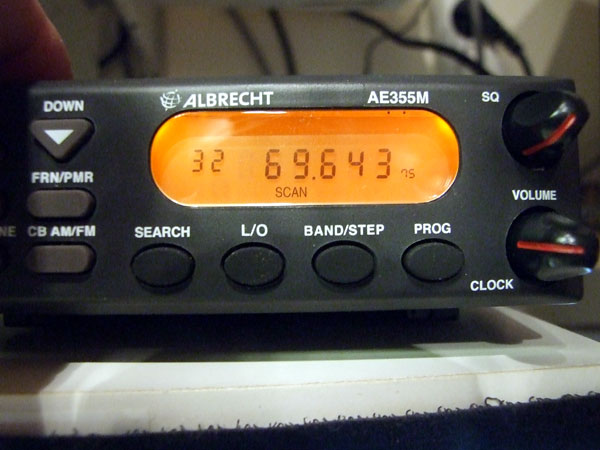

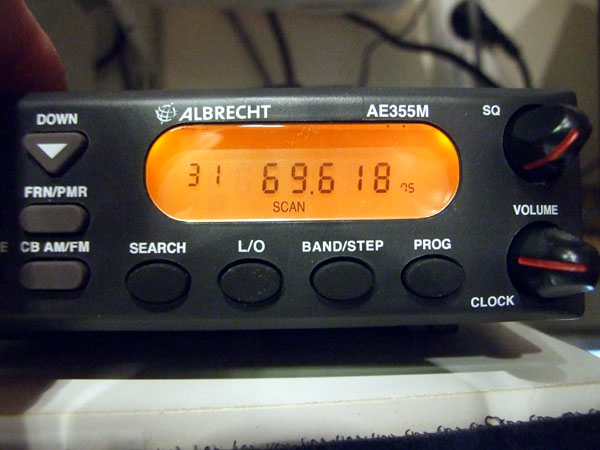

    kanal 5 / Kanal 6 / Kanal 7

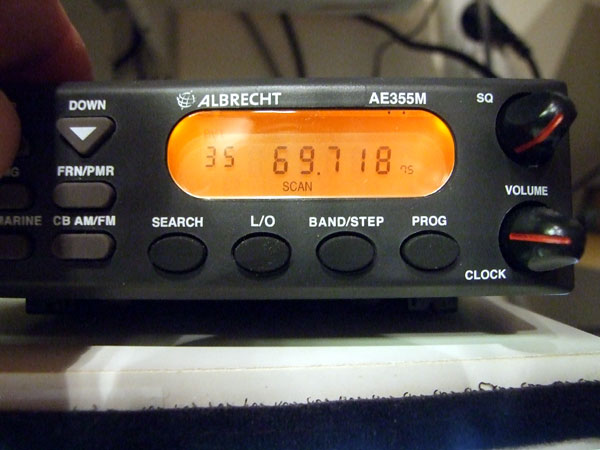

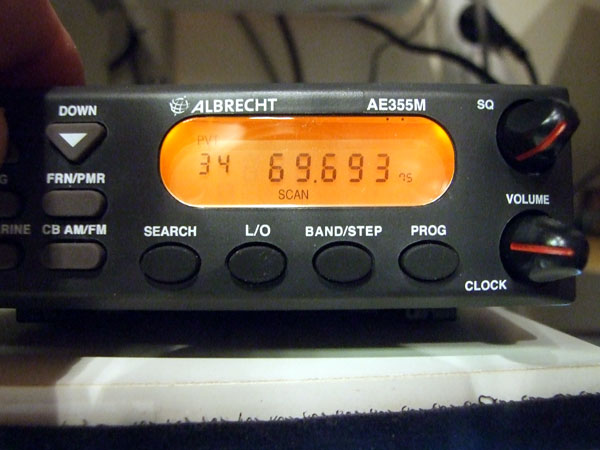

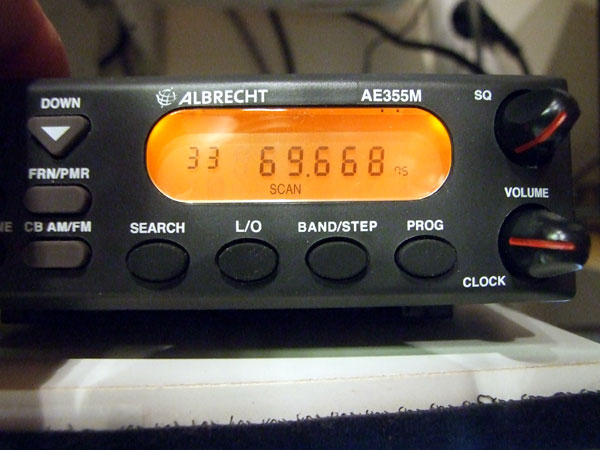

    kanal 8 / Kanal 9 / Kanal 10

    Licensfria kanaler i nya 4meters (69MHz) bandet
    ========================================
    1 	69.0125 	25W Kanalbredd 25 kHz (endast mobil)
    2 	69.0375 	25W Kanalbredd 25 kHz
    3 	69.0625 	25W Kanalbredd 25 kHz
    4 	69.0875 	25W Kanalbredd 25 kHz
    5 	69.1125 	25W Kanalbredd 25 kHz
    6 	69.1375 	25W Kanalbredd 25 kHz
    7 	69.1625 	25W Kanalbredd 25 kHz
    8 	69.1875 	25W Kanalbredd 25 kHz

    1 	69.60625 	5W - Kanalbredd 12.5 kHz
    2 	69.63125 	5W - Kanalbredd 12.5 kHz
    3 	69.65625 	5W - Kanalbredd 12.5 kHz
    4 	69.68125 	5W - Kanalbredd 12.5 kHz
    5 	69.70625 	5W - Kanalbredd 12.5 kHz
    6 	69.61875 	5W - Kanalbredd 12.5 kHz
    7 	69.64375 	5W - Kanalbredd 12.5 kHz
    8 	69.66875 	5W - Kanalbredd 12.5 kHz
    9 	69.69375 	5W - Kanalbredd 12.5 kHz
    10 	69.71875 	5W - Kanalbredd 12.5 kHz
    ========================================


    Beskrivning
    ANYTONE AT588 66-88 MHz är tillverkad i Kina, har inhandlat mitt exemplar från UAS Enterprises Ltd, England via eBay.com[L2] - Order date: Oct 31, 2016 - Estimated delivery: Nov 09, 2016 - Nov 11, 2016


    ANYTONE AT588 66-88 MHZ

    Radion har helgjutet aluminium schassi, ger ett mycket gediget intryck. Där är massor med finesser som: Repeater shift, CTCSS / DCS /DTMF / 2 Ton / 5Ton Squelch, 5 & 25 W uteffekt m.m.

    Tekniska data för ANYTONE AT588 66-88 MHZ
    ========================================
    Frekvensområde .............. TX/RX 66-88
    Funktioner .................. Programmerbar från dator
    Effekt ...................... 5 & 25W
    Selektiv .................... CTCSS, DCS, DTMF
    Frekvenssteg ................ 5/6.25/10/12.5/15/20/25/30/50kHz
    Minnen ...................... 200st med alfa tecken
    Frekvensstabilitet .......... 2,5 ppm
    Antennimpedans .............. 50 ohm
    Mik-impedans ................ 2 kohm
    Driftspänning ............... 13,8 VDC ± 15 %
    Strömförbrukning ............ Sändning 9 A
                                  Mottagning 0,4 A (brusspärr till) 0,6 A (max)
    Arbetstemperatur ............ -10 °C till + 60 °C
    Storlek ..................... (WxHxD): 145 (W) x 47 (H) x 190 (L)mm
    ========================================

    CRT 2M-1
    Använder sedan tidigare en '
    CRT 2M-1' på 2 meters amatörradio bandet, vad jag kan förstå så är ANYTONE AT588 i princip likadan. Har även en 'WOUXUN KG-699E' som kan användas på dom fria kanalerna på 4 meters bandet, WOUXUN KG-699E apparaten används nu för att lyssna på bl.a. lastbils frekvenserna på 85MHz (Yrkesradio)

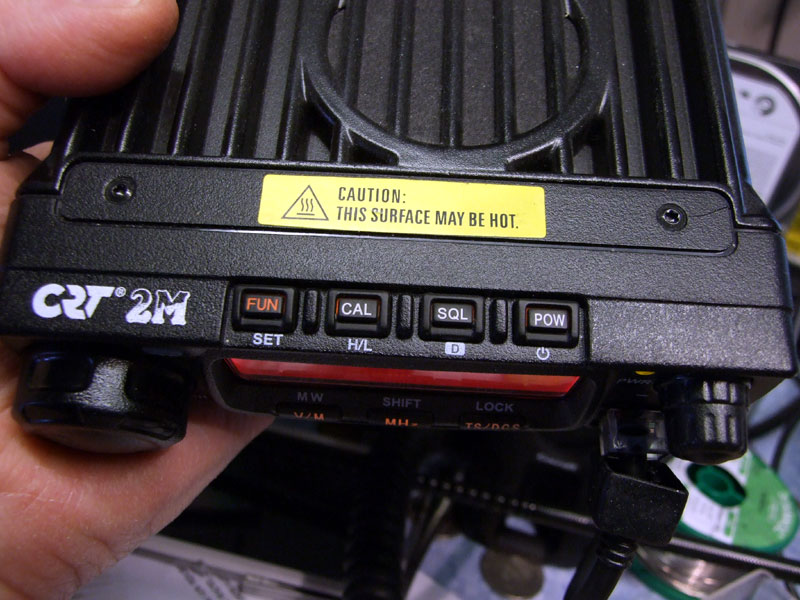

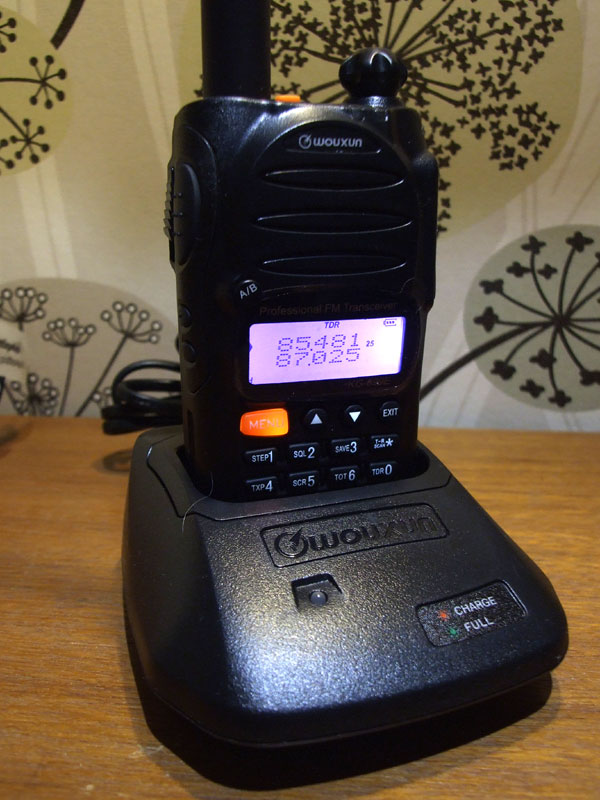

    CRT 2M-1 / WOUXUN KG-699E


    CRT 2M-1

    ANYTONE AT588 Användar manual 3,5Mb .pdf fil

    Tekniska data för CRT 2M-1
    ========================================
    Frequency range ............. TX 144-146 Mhz
                                  RX 136-174 Mhz
    FM Mode ..................... Wide/narrow
    Channel spacing ............. 2,5–20Khz/ 12,5-25Khz
    Number of channel ........... 200 Cx + 1 (memories)
    Phase locked Step ........... 5-6.25-8.33-10-12.5-15-20-25-30-50 kHz
    Dimensions WxHxD ............ 145x47x90 mm
    Weight ...................... 1.2 Kg
    Squelch ..................... CTCSS/DCS/DTMF
                                  DTMF Microphone
                                  Function scan
                                  Channel name édit
                                  Tot out timer
                                  B C L O (busy channel lock out)
                                  Alarm Function
    3 Level powered ............. LOW: 10 W
                                  MIDDLE: 25 W
                                  HIGHT: 60 Watts Max
                                  Keyboard lock
                                  Backlight adjustable brightness
                                  Compander function
                                  Power supply voltage Display
                                  A P O (auto power off)
                                  Clone by cable
                                  Programable by PC / Cable
                                  WARANTY 2 Years
    ========================================

    SIGMA AMPRO-4 Antennen är en väldigt enkel vertikal antenn för mobilt bruk. Botten delen av elementet är 'Helical' lindad på glasfiber och den övre delen är ett rostfritt justerbart spröt (Samma konstruktion som på alla AMPRO mobila monoband antenner) - Antenn elementet har 3/8" UNF gänga i bottendelen.

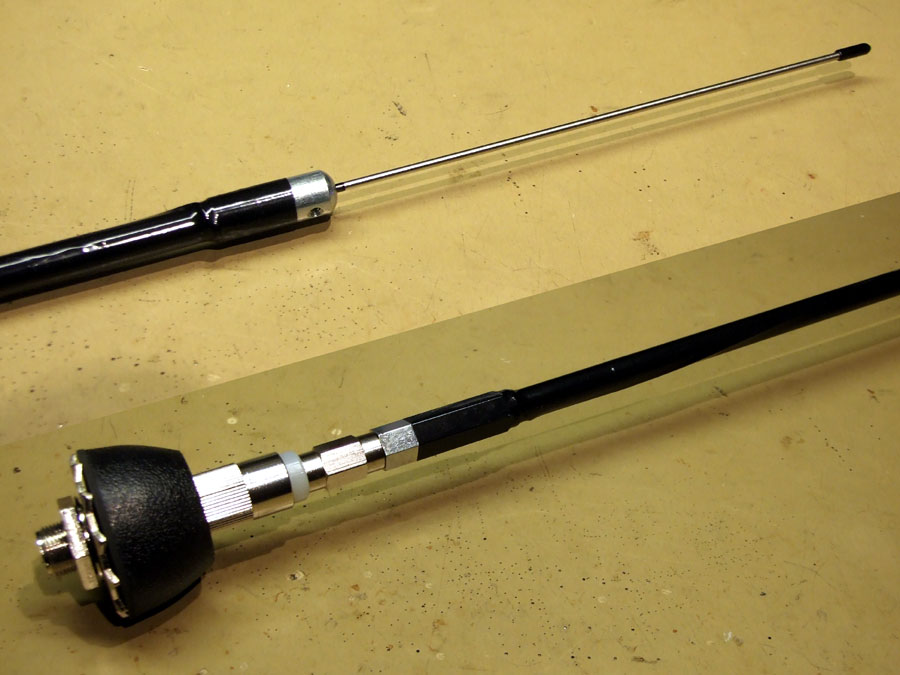

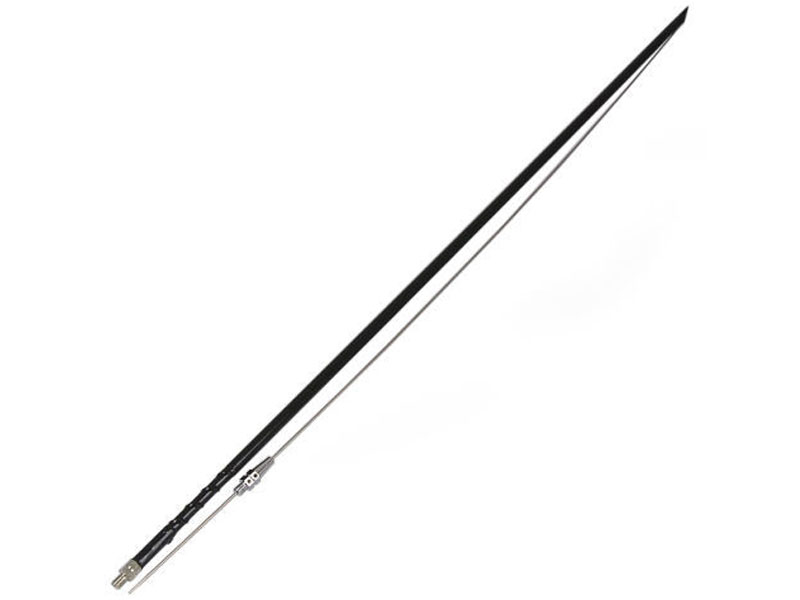

    AMPRO 4M Mobil antenn

    Använder ett kraftigt 'MOONRAKER' antennfäste som har dubbel SO237 skruvning, för element och matarkabel. Antennfästet och matarkabel är monterat sedan tidigare, för att slippa att byta antennfäste använder jag en 3/8" till SO239 adapter.

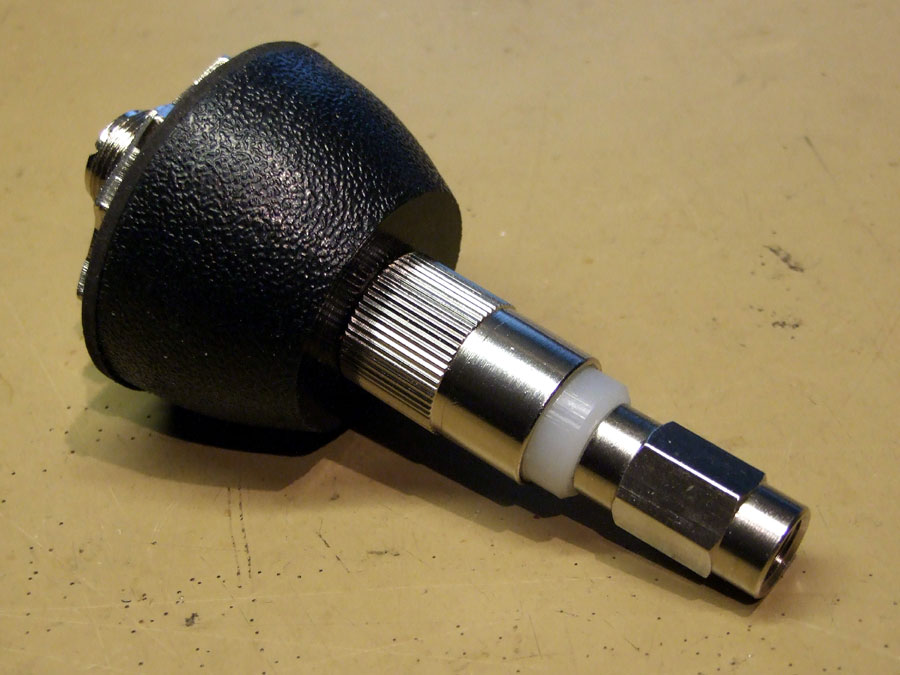

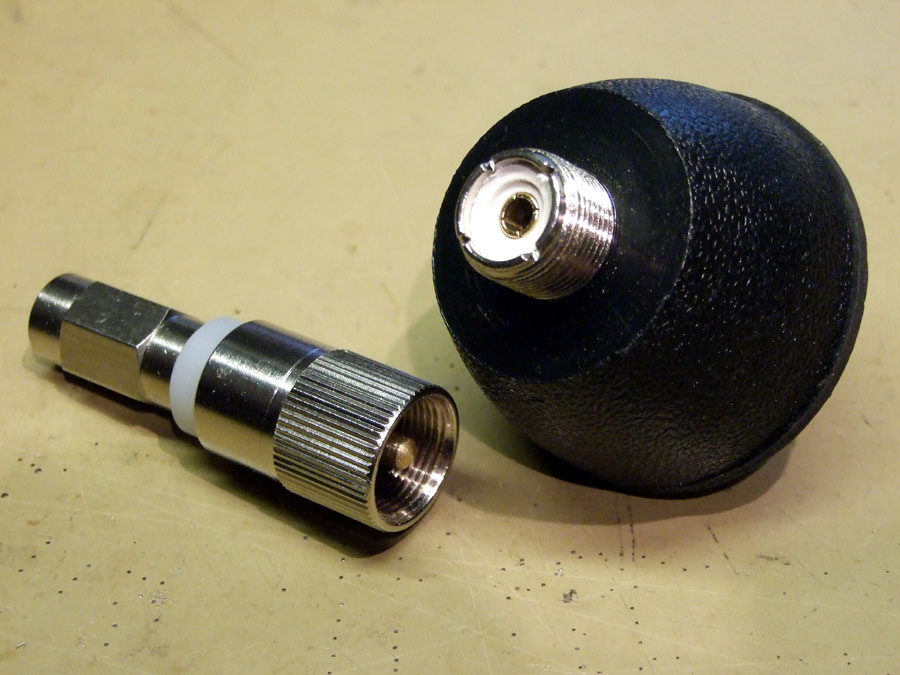

    SO-239 till 3/8 Adapter + Antennfäste

    Tekniska data 'AMPRO 4-M'
    =====================================================================
    Typ ............................... Mobil antenn
    Band .............................. 4m 70Mhz
    Bandbredd ......................... 150 kHz
    Längd ............................. ca 1 meter
    Anslutning ........................ 3/8 gänga
    SWR ............................... 1.5:1 eller bättre
    Effekt ............................ 200W


    QYT KT-8900
    Har även en QYT KT-8900 dualband 2M/70CM amatör radio tranceiver som jag använder i husbilen. QYT KT-8900 är en väldigt lite apparat, ca. 10x10x4cm med 10W uteffekt. Har lite problem med den, bl.a. hur man sätter igång CTCSS subton, den ska vara igång och inställd på 107,2Hz (Hittade en manual, så nu är det problemet löst)

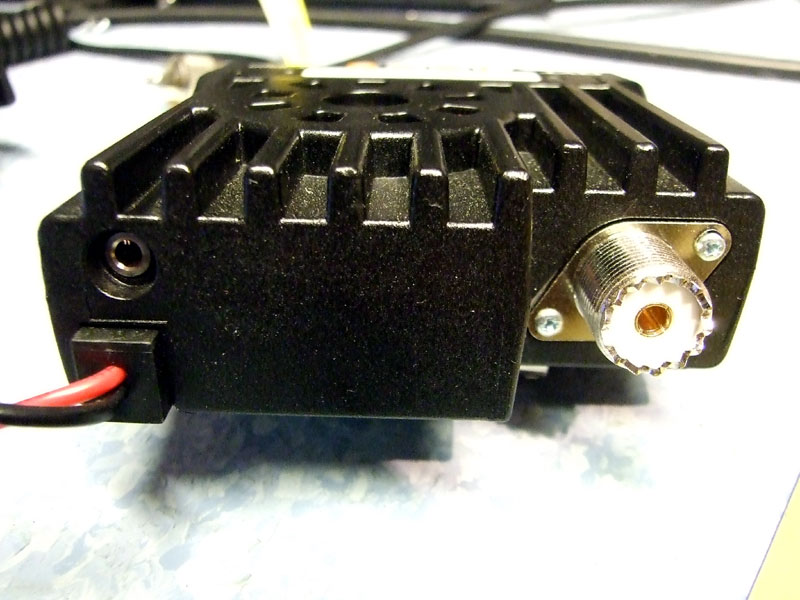

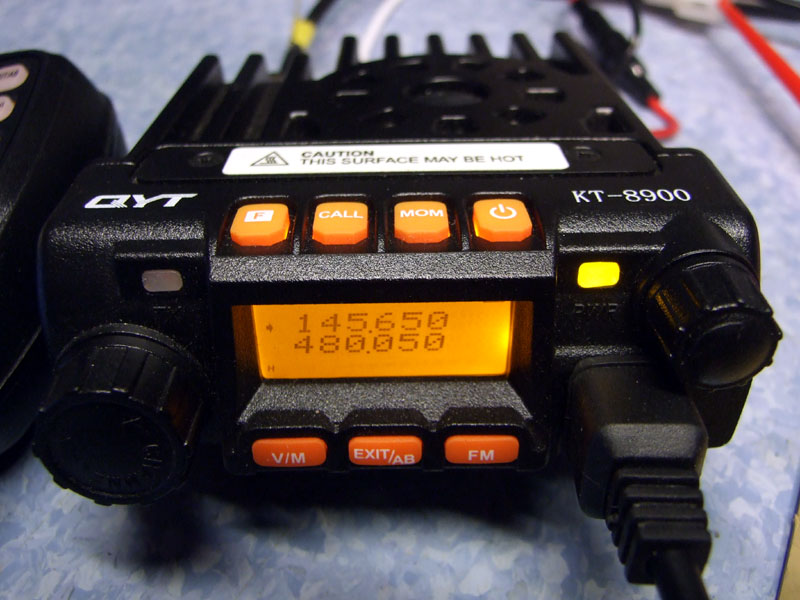

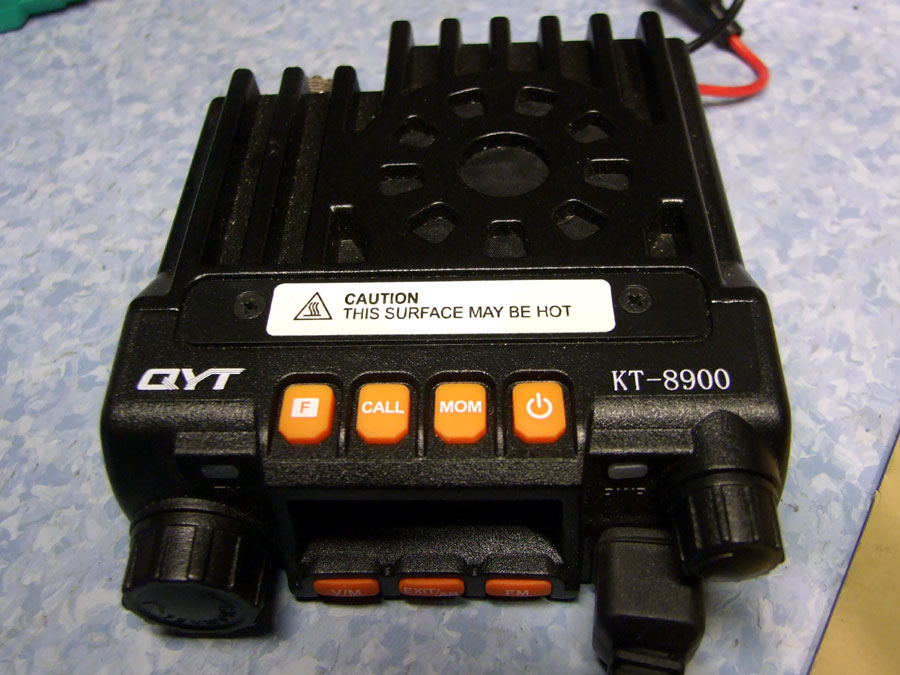

    QYT KT-8900

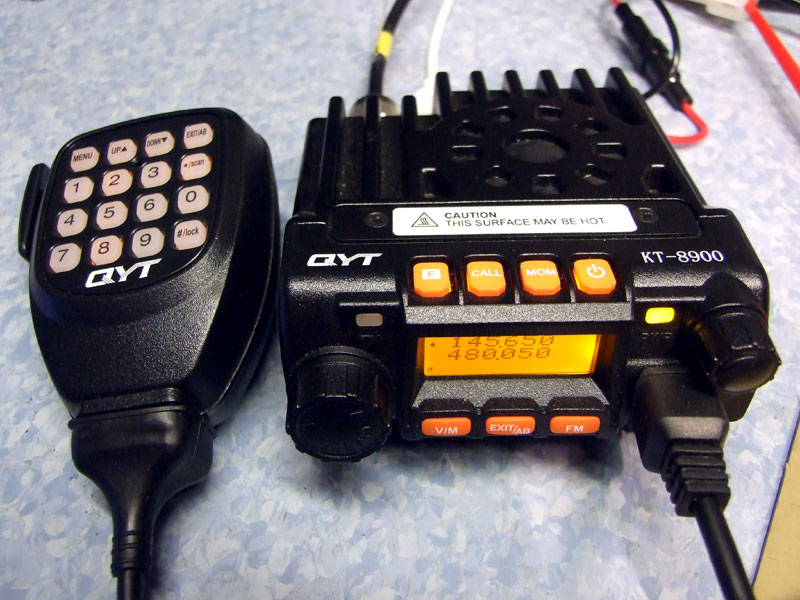

    QYT KT-8900

    KT-8900
    Användar manual 5,4Mb .pdf fil

    Tekniska data för QYT KT-8900
    ========================================
    General
    Frequency Range ............. VHF: 136-174MHz
                                  UHF: 400-480MHz
    Number of Channel ........... 200 Channels
    Channel Spacing ............. 25KHz 20K 12.5
    Phase lock step ............. 5, 6.25, 10, 12.5, 15, 25 KHz
    Working Voltage ............. 13.8V DC±15%
    Squelch options ............. CTCSS / DCS / 5Tone / 2Tone / DTMF
    Frequency Stability ......... ±2.5ppm
    Operating Temperature ....... -20~+60
    Dimension(W x H x D) ........ 98(W) x 35(H) x 118(D) mm
                                  3.9 x 1.4 x 4.7"
    Weight ...................... 408g

    Receiver                      Wide Band           Narrow Band
    Sensitivity ................. = 0.25µV            = 0.35µV
    Channel choice .............. =70dB               =60dB
    Intermodulation ............. =65dB               =60dB
    Spurious Rejection .......... =70dB               =70dB
    Audio response .............. +1~ -3dB(0.3~3KHz)  +1~ -3dB(0.3~2.55KHz)
    Signal to noise ratio ....... =45dB 	          =40dB
    Audio distortion              =5%                 =5%
    Audio output power .......... =2W@10%

    Transmitter                   Wide Band           Narrow Band
    Output power ................ 25W / 20W (VHF/UHF) <<<
    Modulation Mode ............. 16KFF3E             11KFF3E
    Channel Power ............... =70dB               =60dB
    Signal to noise ratio ....... =40dB               =36dB
    Parasitic harmonic .......... =60dB               =60dB
    Audio response .............. +1~ -3dB(0.3~3KHz)  +1~ -3dB(0.3~2.55KHz)
    Audio distortion ............ =5%                 =5%
    ========================================


    Köp / Transport / Embalage m.m.


    Budget
    Kostnader t.o.m. 2016.02.24
    ============================================================
    ANYTONE AT588 66-88 MHZ / Inköp .................. 1407,37 inkl. frakt [L1]
    Mobil antenn 'AMPRO-4' 3/8" skruvfäste ............ 394,00 inkl. frakt [L1]
    3/8" --> SO239 adapter ............................ 100,04 inkl. frakt [L2]
                                               Tot ... 1901,41
