2019.06.26 Gör ett försök att programmera HM70 radion, lite svårt att hitta information på nätet. Hittar till slut information om 'pinout' på mikrofon kontakten, i service manual till en HM135 (Samma pinout) ser man att data RX/TX går på RJ12 kontakten pin 5 och jord (GND) på pin 6. Data signalen ska ha TTL (5V) nivå.

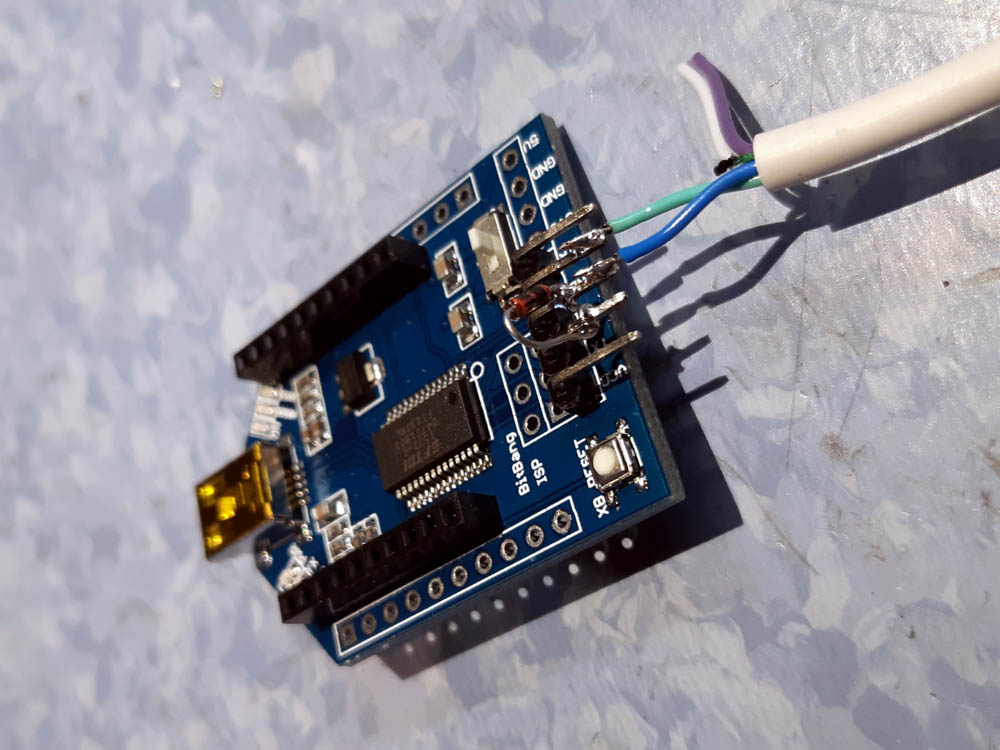

Radio / Dator interface alt1 - Använder ett USB/RS232 nivå interface som kan omvandla till CMOS (3,3V) eller TTL (5V) - Chipet är 'FTDI 1532-C', windows7 hittar drivare helt på egen hand. Löder in en signal-diod 1N4148 från TX till RX, och vidare till pin 5 och GND till pin 6 på RJ12 kontakten.

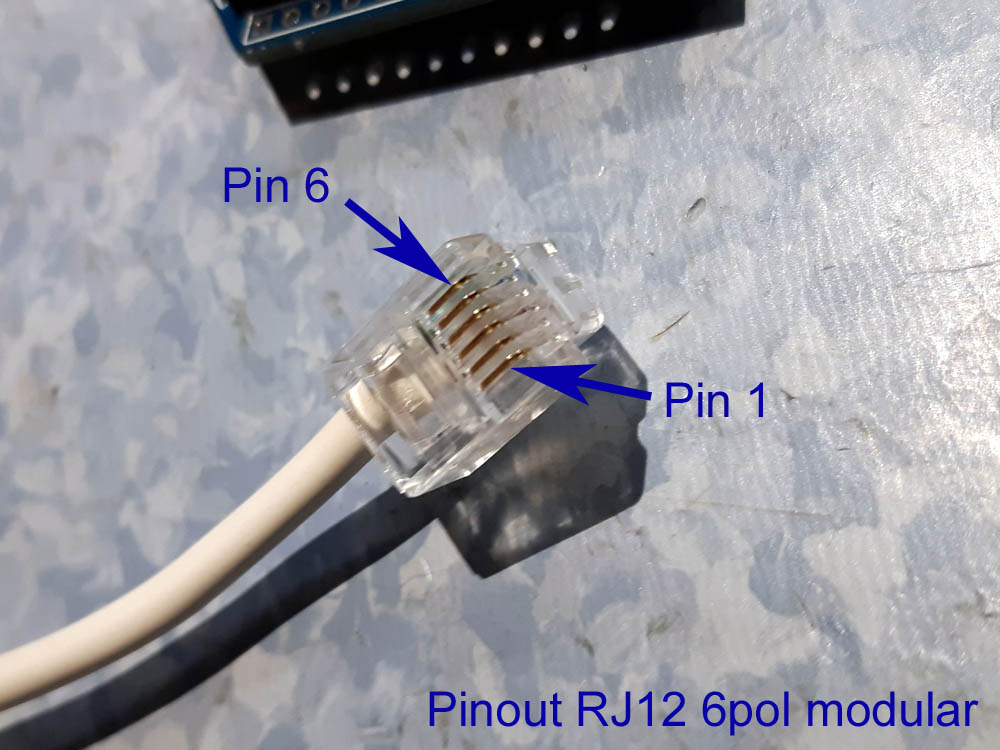

Pinout på RJ12 modular kontakt / FTDI interface
Hittar programvaran på CTE's italienska webbsida[R1] - Första försöket att läsa ut inställningar / kanal-data misslyckas! - Har missat att radion måste ställas i programmerings läge, det gör man genom att hålla in 'F1' knappen samtidigt som radion starts upp.

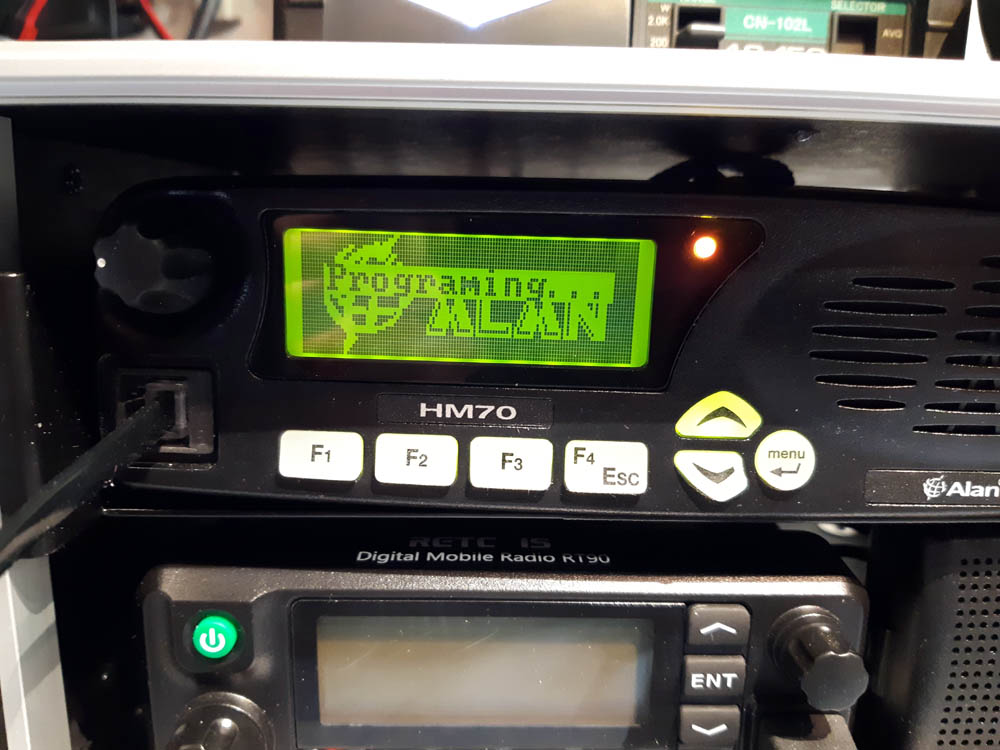

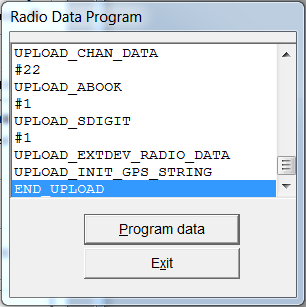

HM70 radion i programmerings läge / Lyckad data överföring

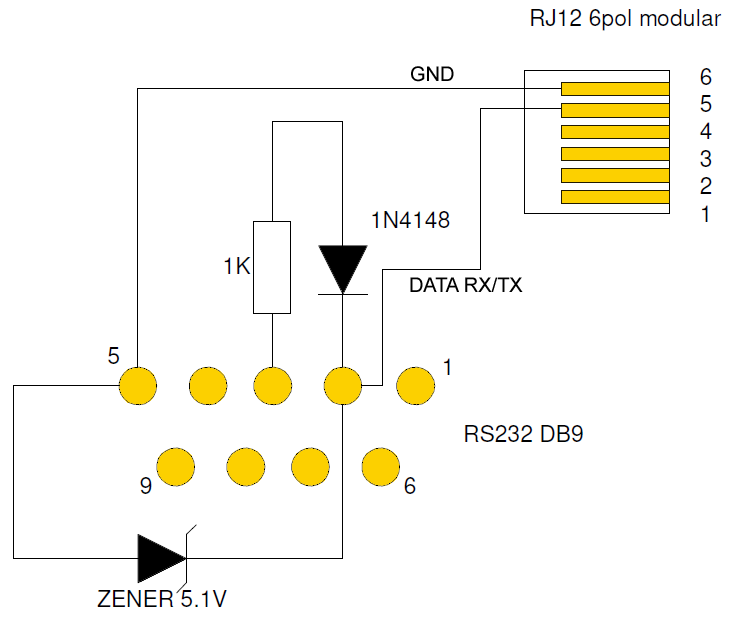

Radio / dator interface, Alt2 - Här är en skiss på ett mycket enkelt radio interface, spänningsnivå till data in/ut regleras här med en 5,1v zener diod. TX på RS232 DB9 kontakten (pin3) kopplas till RX (pin2) via ett 1K motstånd och en 1N4148 signal-diod.
 Krets-schema |

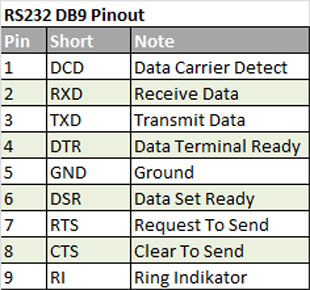

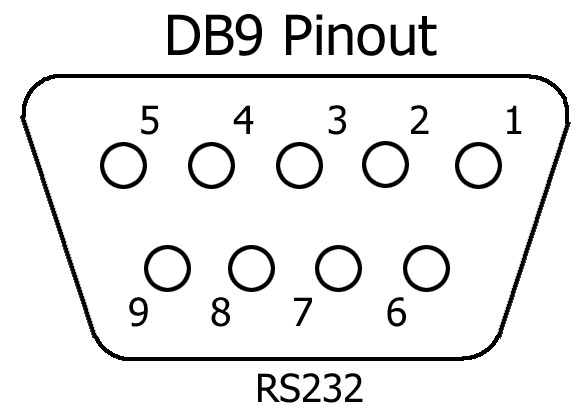

Pinout data RS232 DB9
|
Detta interface kräver att man har en RS232 seriell kommunikations port på sin dator, alt. att man använder ett USB till RS232 interface.

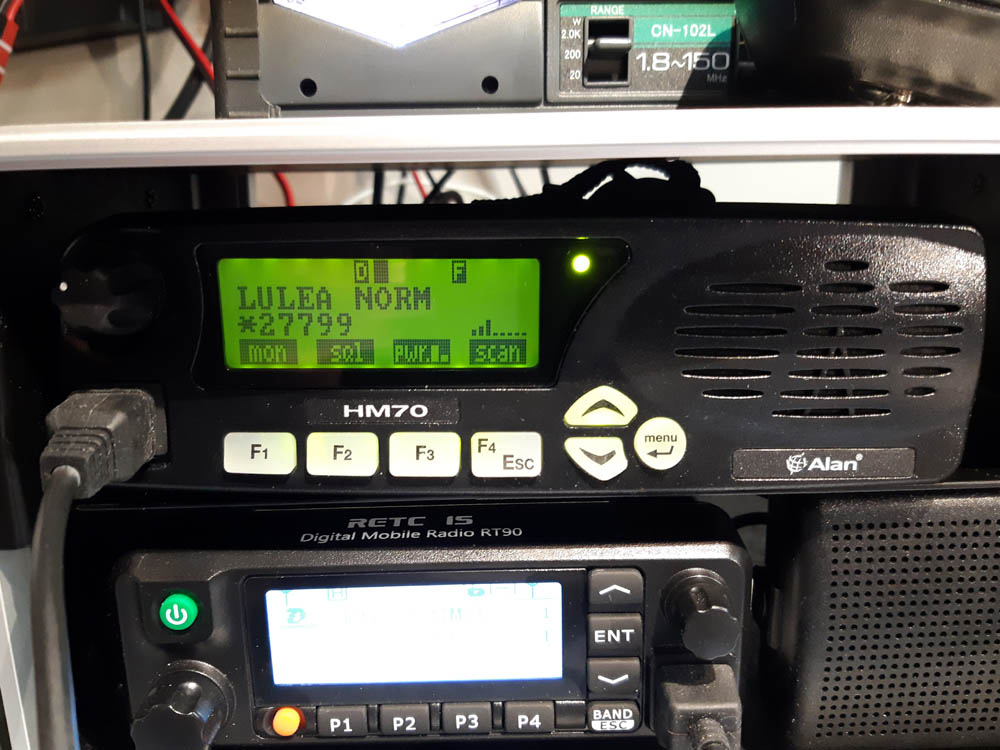

Beskrivning
Väldigt robust och välbyggd radio, enl. tillverkaren håller den 'MIL 810 C D E F' standard, det innebär bl.a. att den är vattentät! - Inhandlade radion från FB-radio[L1], köpte samtidigt en mikrofon med knappsats (MK35-K) och hällare / kablage för att kunna montera med s.k. delat montage.
Mottagaren har bra känslighet, känsligheten är Ställbar i tre steg och kan ställas in / programmeras in per kanal. Det är väldigt bra i störda miljöer där det är vanligt med kraftiga störnivåer specifik kanale / frekvens. Även uteffekt kan ställas in / programmeras in per kanal.
Radion har i det närmaste oändliga programmerings möjligheter, vilket även borde innebära att man kan ställa till det rejält om man petar lite för mycket på fel ställe, det går bl.a. att ställa in tonhöjd på varje enskild CCIR ton? (Undrar när man ska behöva göra det?)
|
Några noteringar Plus :-)
Några noteringar Minus :-(
Budget / Transport
Kostnader t.o.m. 2019.06.25
=====================================================================
Inköp ALAN HM70 ............................. 3 195 kr
ALAN MK35-K ........................... 495 kr
Delnings Kit .......................... 425 kr
=====================================================================
|
|
