Monterar WIBE 24M MT 21,5m Teleskopmast |
|
INDEX
Senast uppdaterat

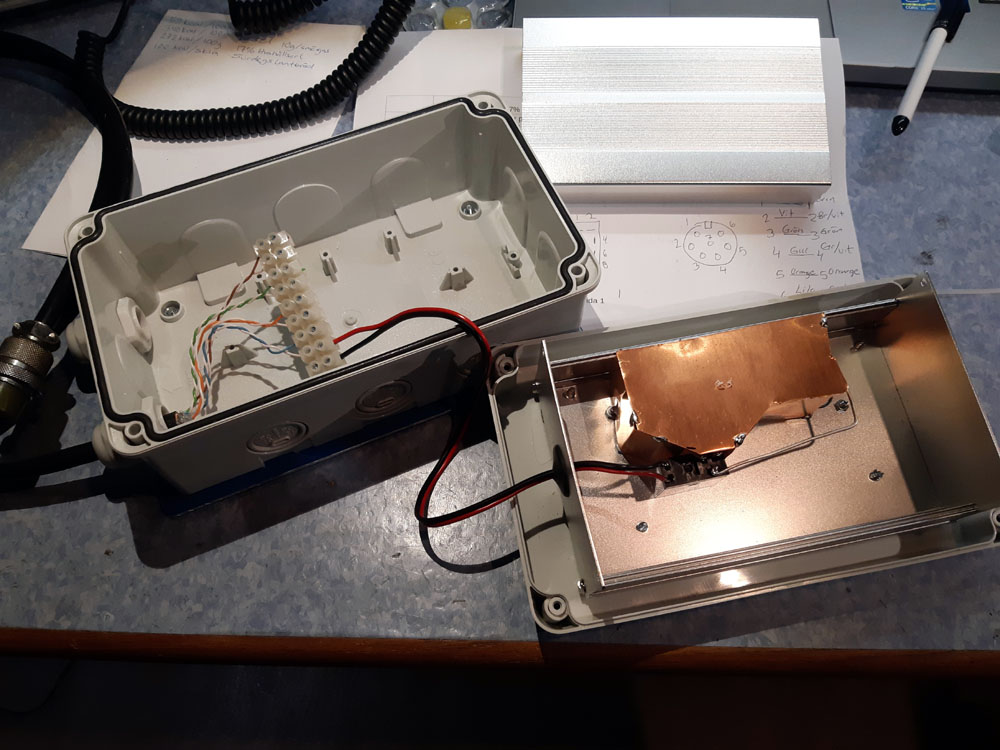

2024.11.04 Återanvänder den relä manöverbox som jag tidigare använt till min första DIY-Reläbox.

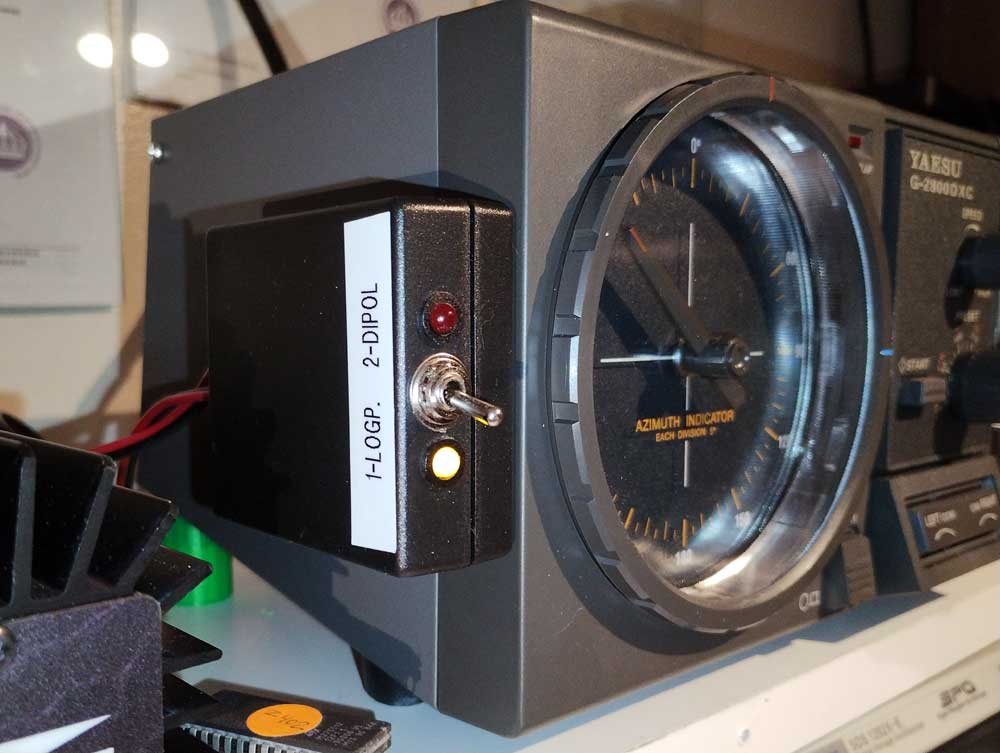

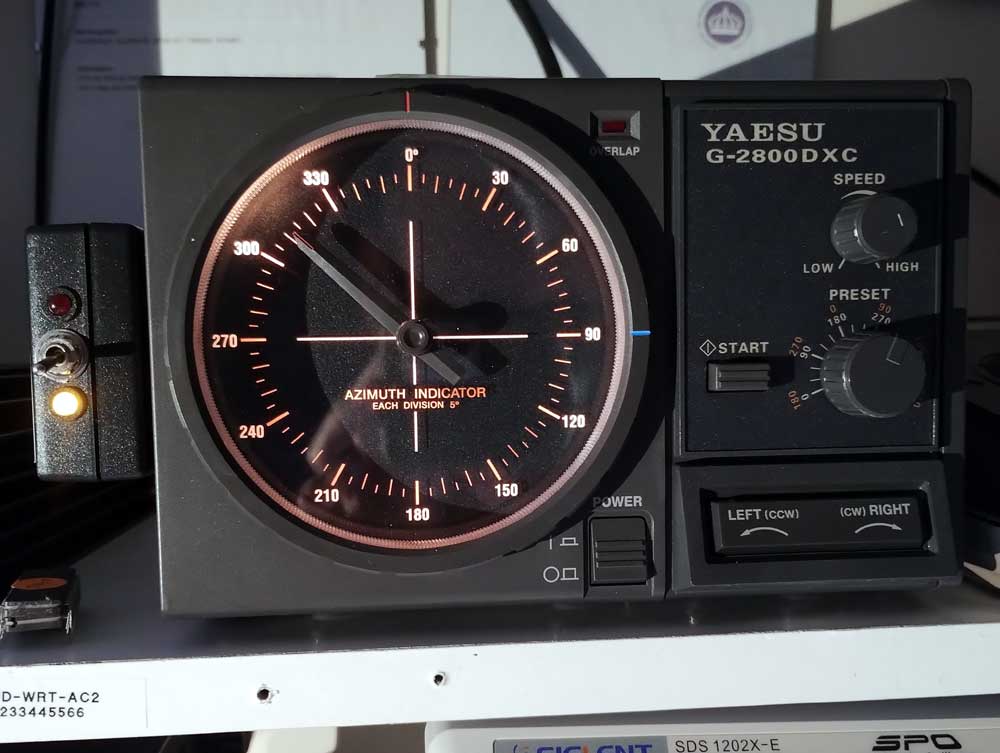

YEASU kontrollbox / Relä manöverbox
2024.10.30 För att styra min DIY reläbox så måste jag ha en extra ledning ut till wibe-masten. Har ett kabelrör i marken, det är 40m långt, lånade en 80m lång glasfiberstav / rulle för detta, inga problem att trycka igenom fiberstaven, drog in en tvåledare / telefonledning (DL1000) som jag hadde färdigt hemma.

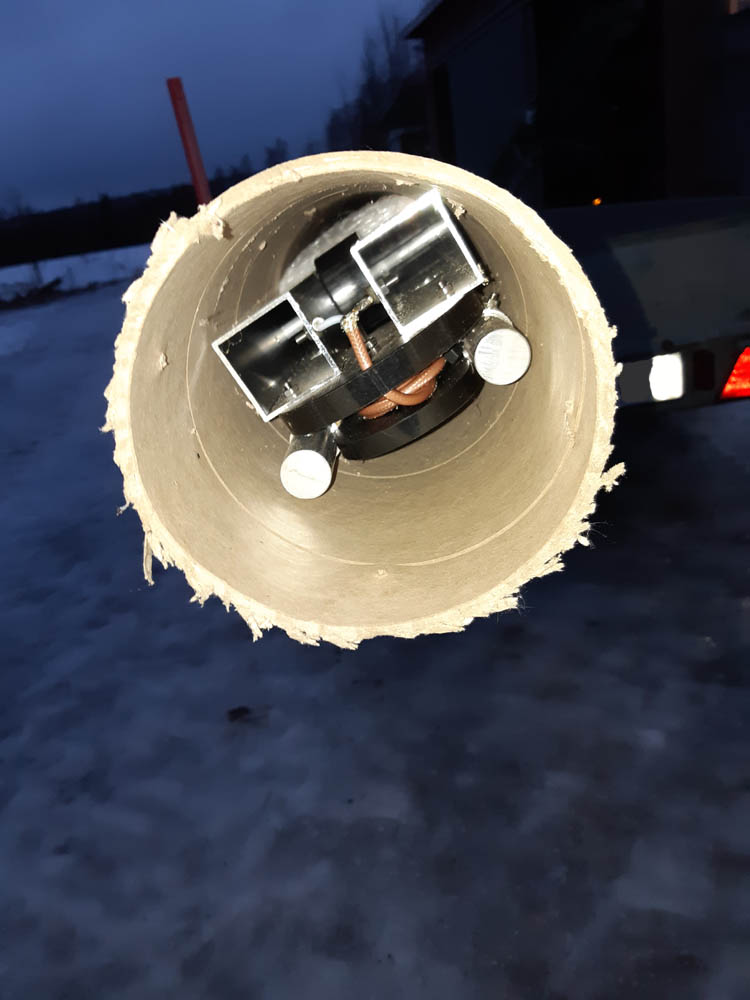

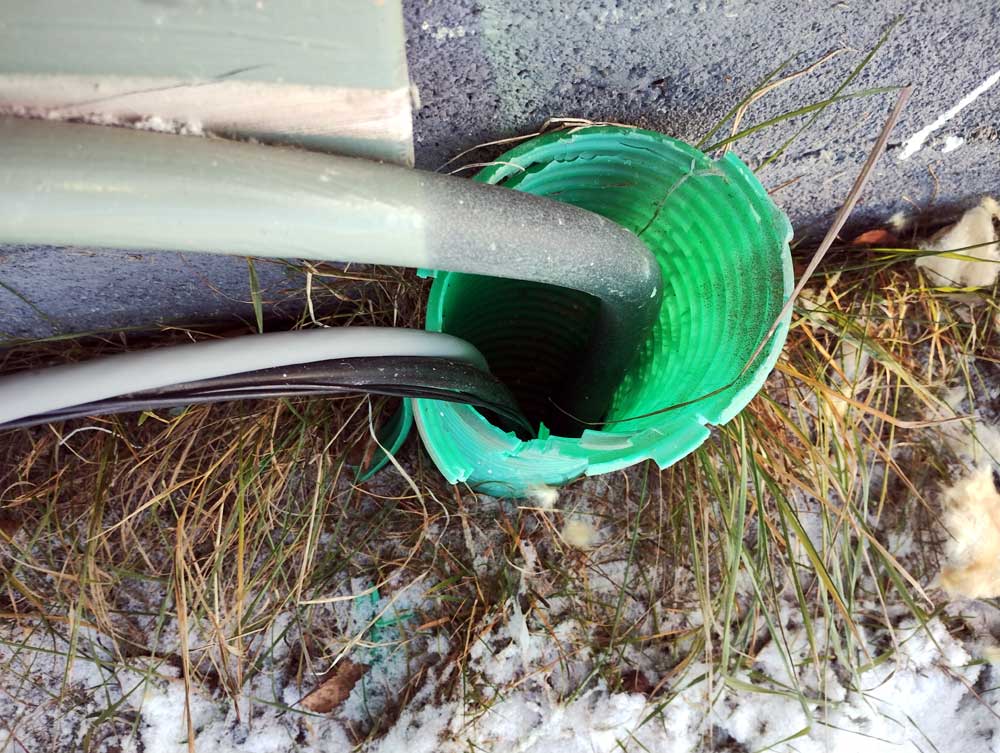

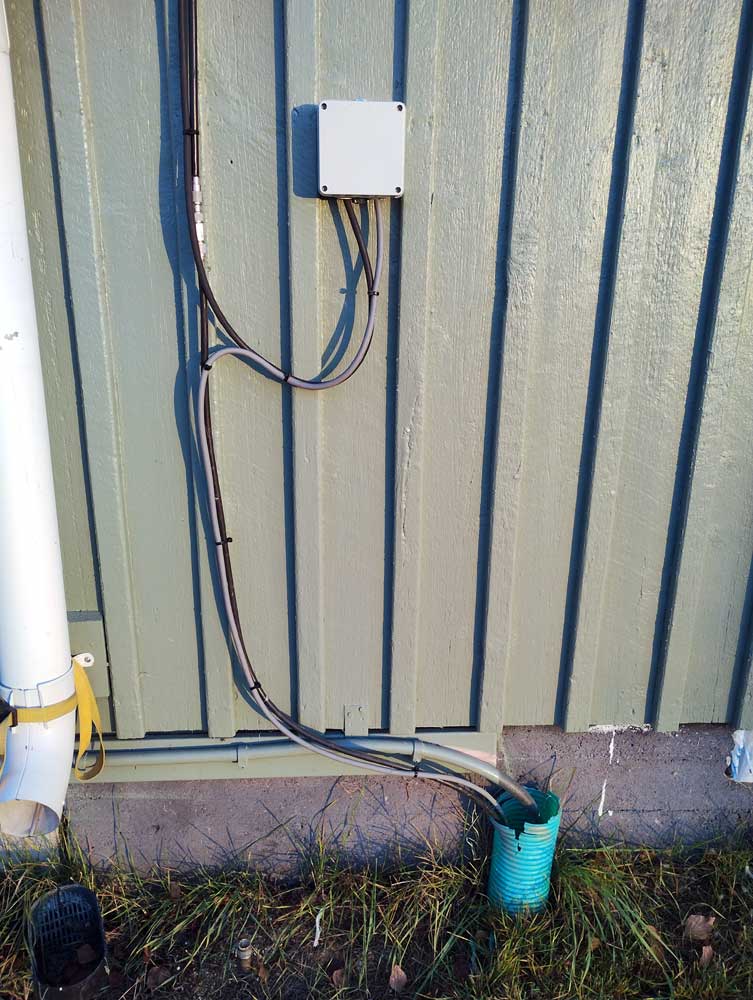

DL1000 inskarvad vid husvägg / Kabelrör vid husvägg
2024.10.27 Uppdaterar min DIY-Relä box. I den första versionen använde jag ett växlande relä för att kunna växla mellan LANNABO L2 antennen och KELEMEN DP-1608040-H dipolen.
I V.2.0. använder jag i stället två relän. Läs mera -->Här!
2024.10.13 Kopplar klart rotor och antennswitch, skarvar styrkabel.

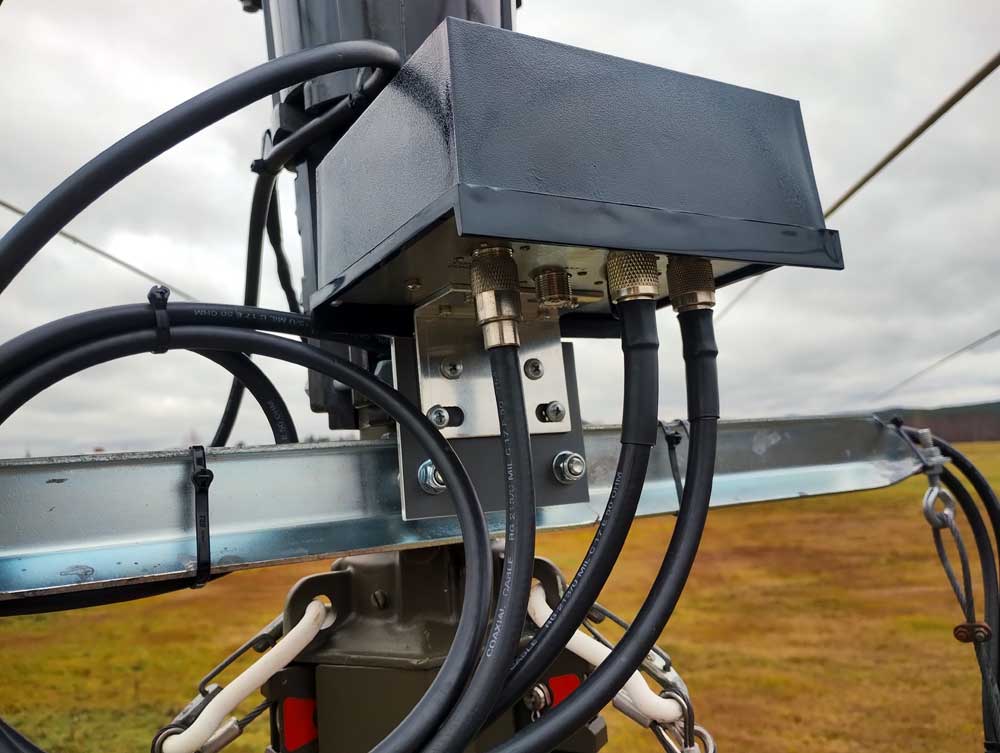

'AMERITRON RCS-4' fjärrswitch / Ny Antennrotor 'YEASU G-2800DXC' på plats
Justerar in 'norrläge' hissar upp masten i sin fulla längd, provkör lite under e.m. kväll, allt verkar att fungera som tänkt.

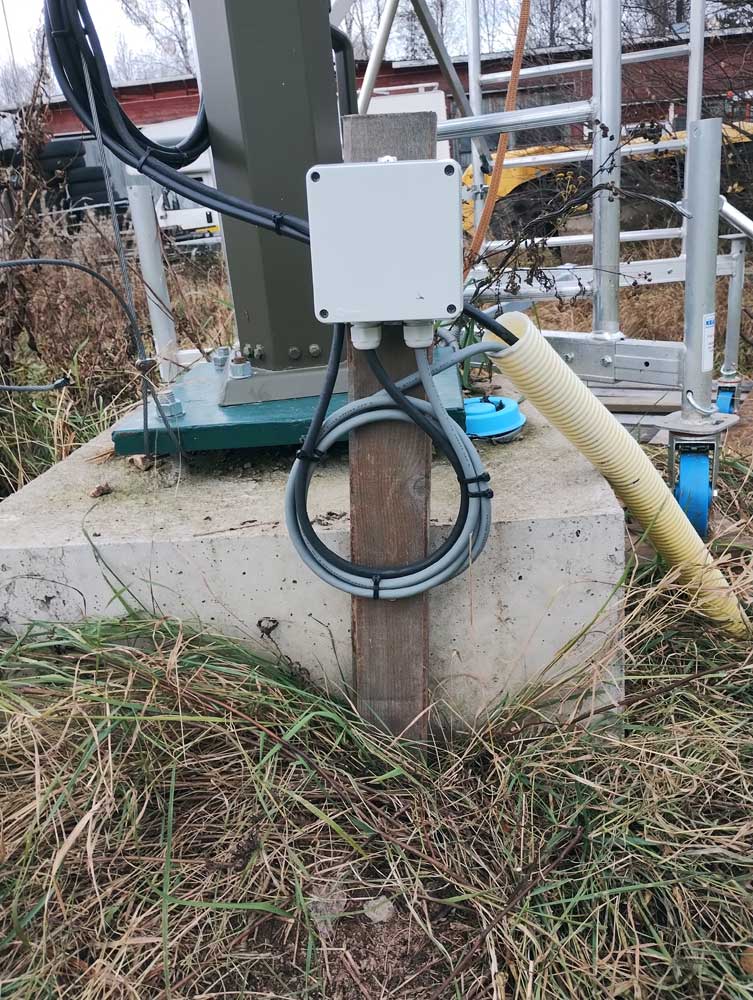

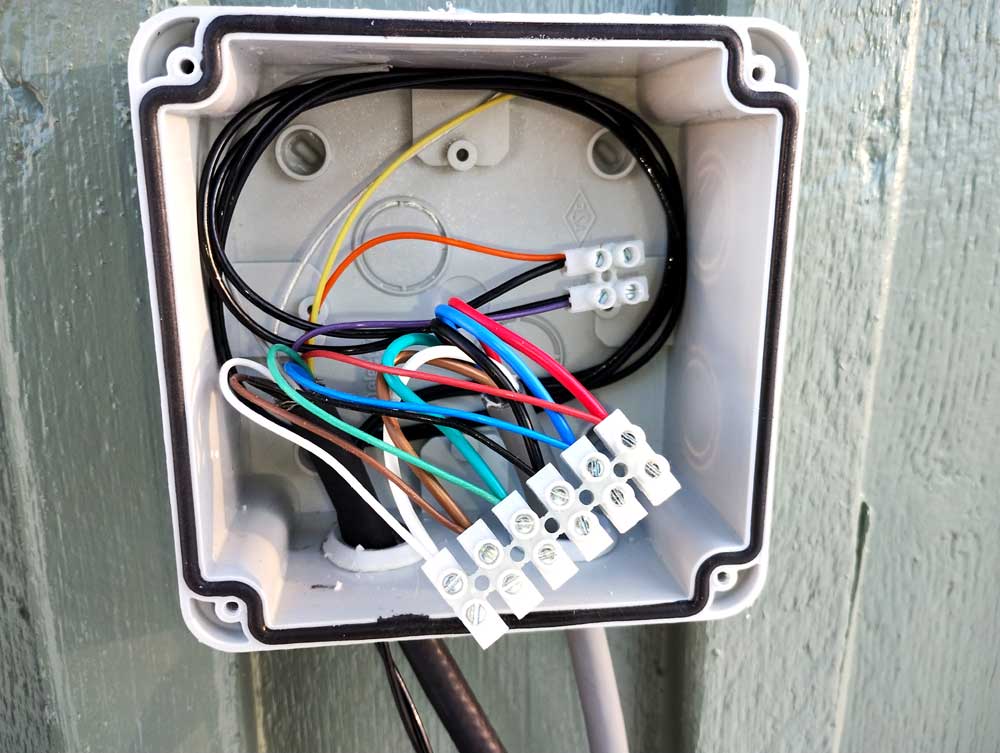

Skarvbox för styrkabel vid mastfot / Husvägg

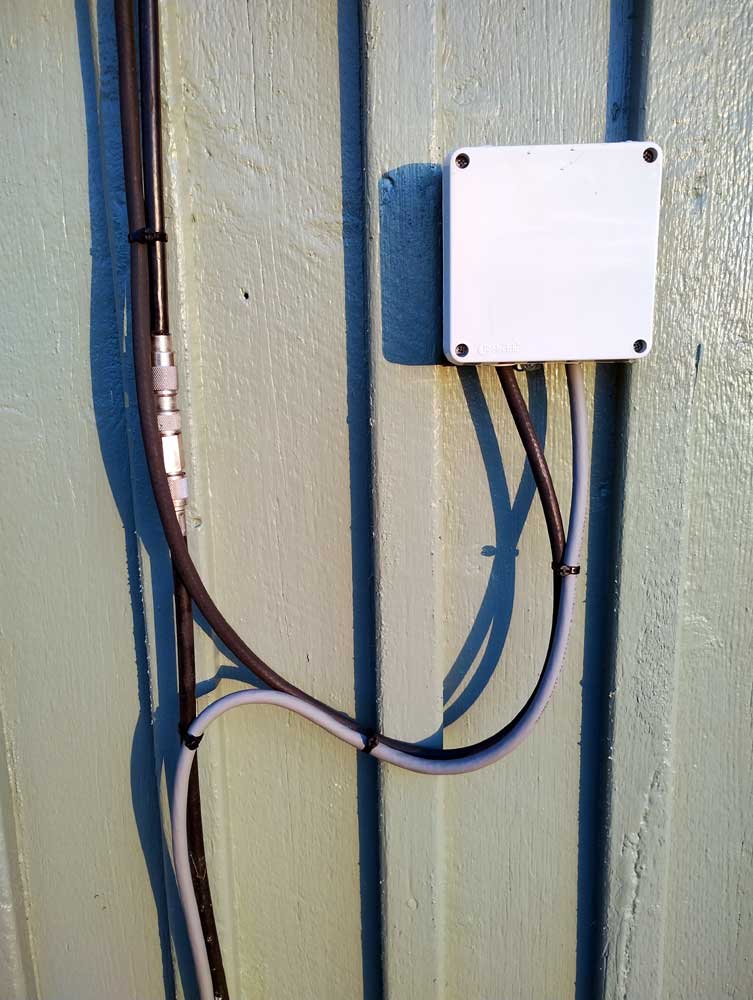

Skarvbox för styrkabel vid husvägg / Dax att provköra lite...
2024.10.06 Ny rotor 'YEASU G-2800DXC' på plats, använde ett spakblock för att lyfta ner 'LANNABO L2' antennen, det fungerade riktigt bra. Ny antennswitch 'AMERITRON RCS-4' monterad och provad, ny styrkabel indragen i markröret. Återstår att skarva på rotorkabeln och montera tillbaka kontakter.

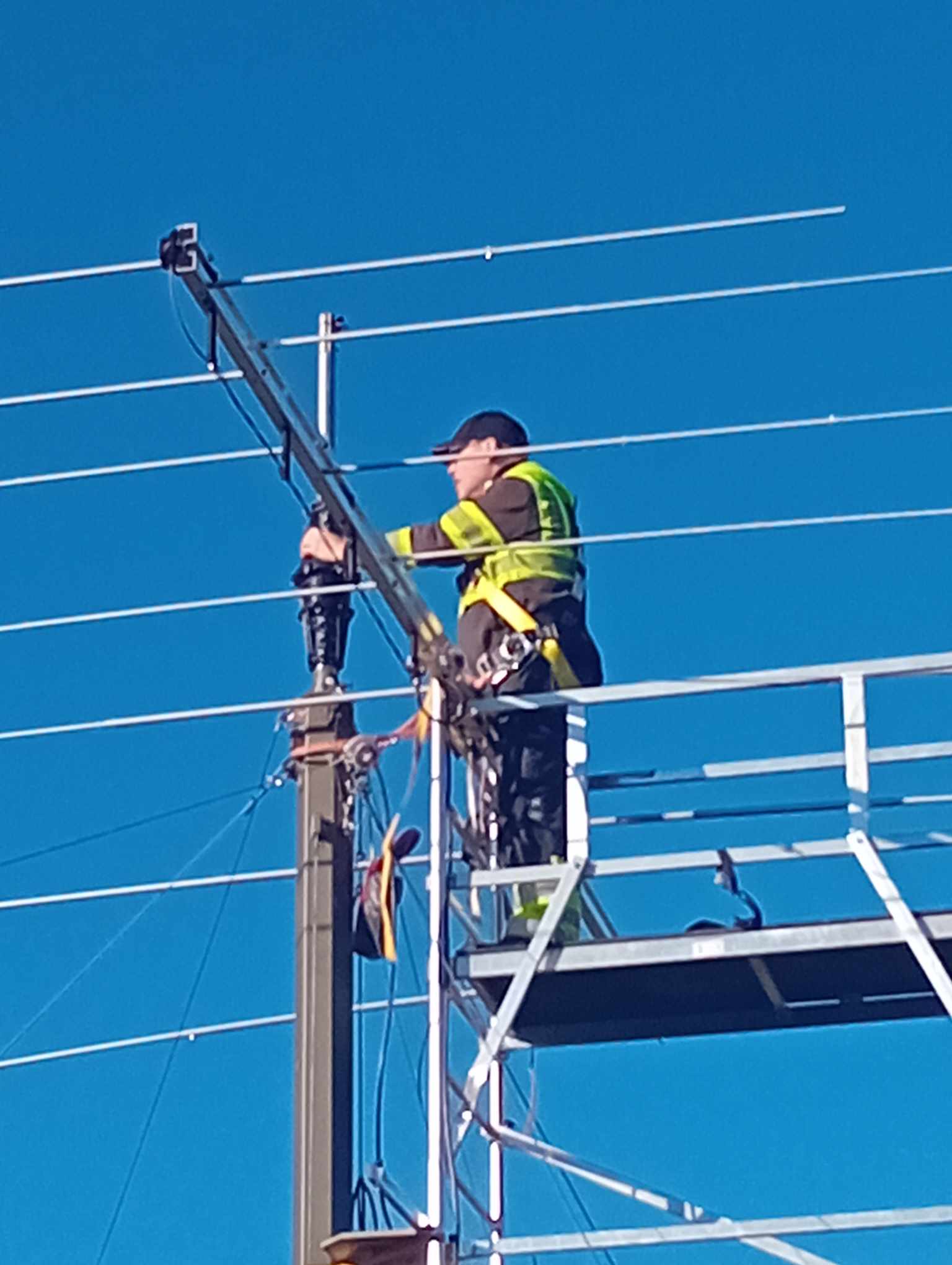

En radio-kompis (Roger BD-12) kom på besök medans jag skruvade som bäst, han tog några bilder, notera den snygga fallskydds-selen, den är ny inför detta jobb. (Har tidigare alltid haft tillgång till klättersele via jobbet, det har jag inte nuförtiden)

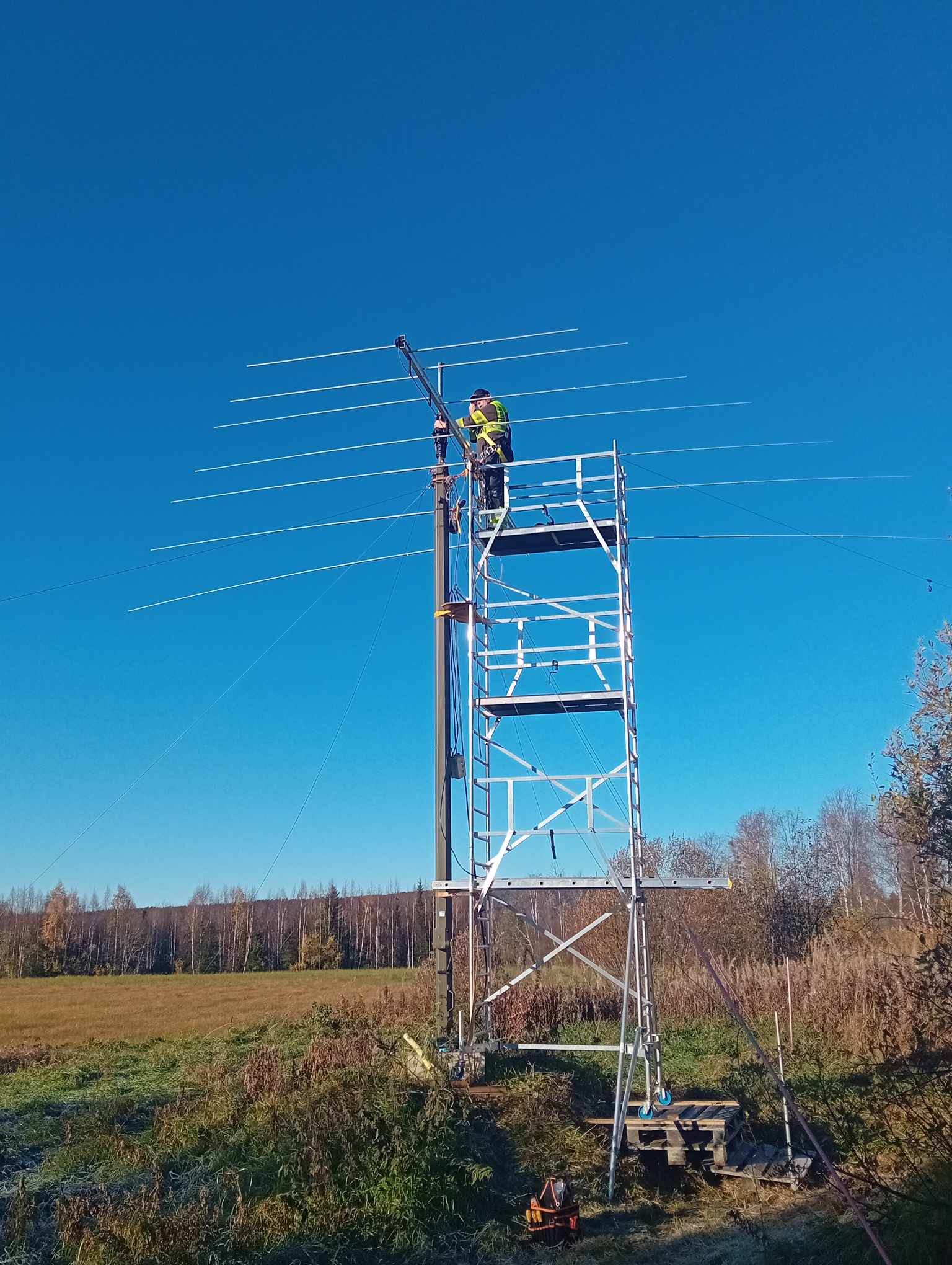

Rotorbyte pågår...
Som man kan se på bilden här nedan så är 'EMOTATOR 1103mxx' ingen liten 'skrutt' rotor, 400kg max i vertikal last, 2.5m2 max vindyta och 10000kg bromskraft.

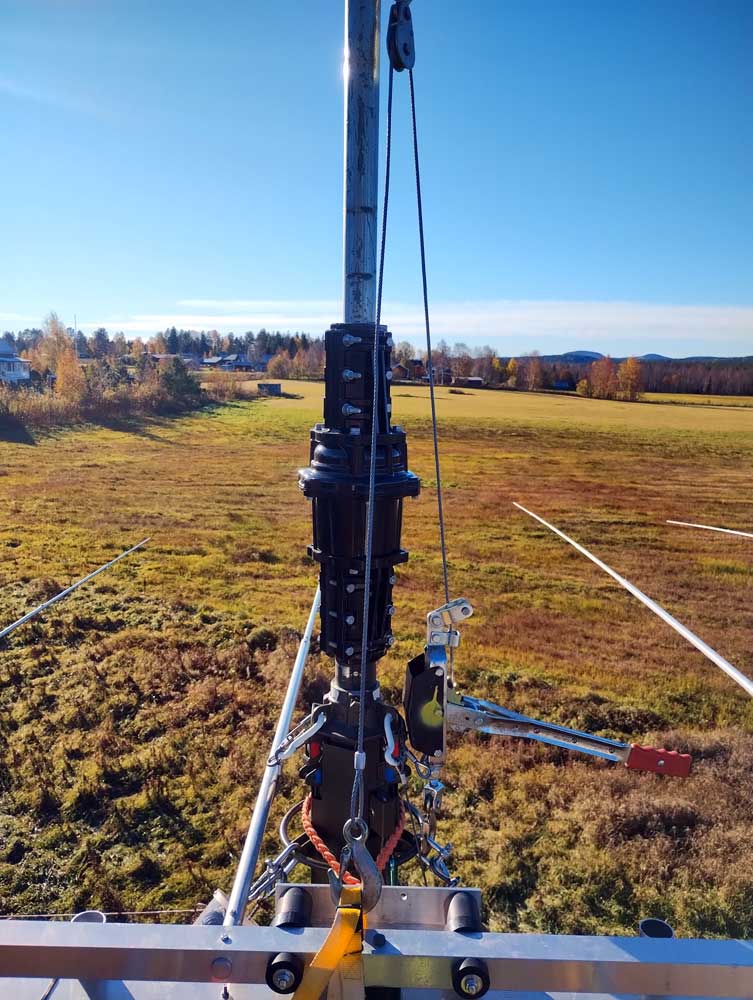

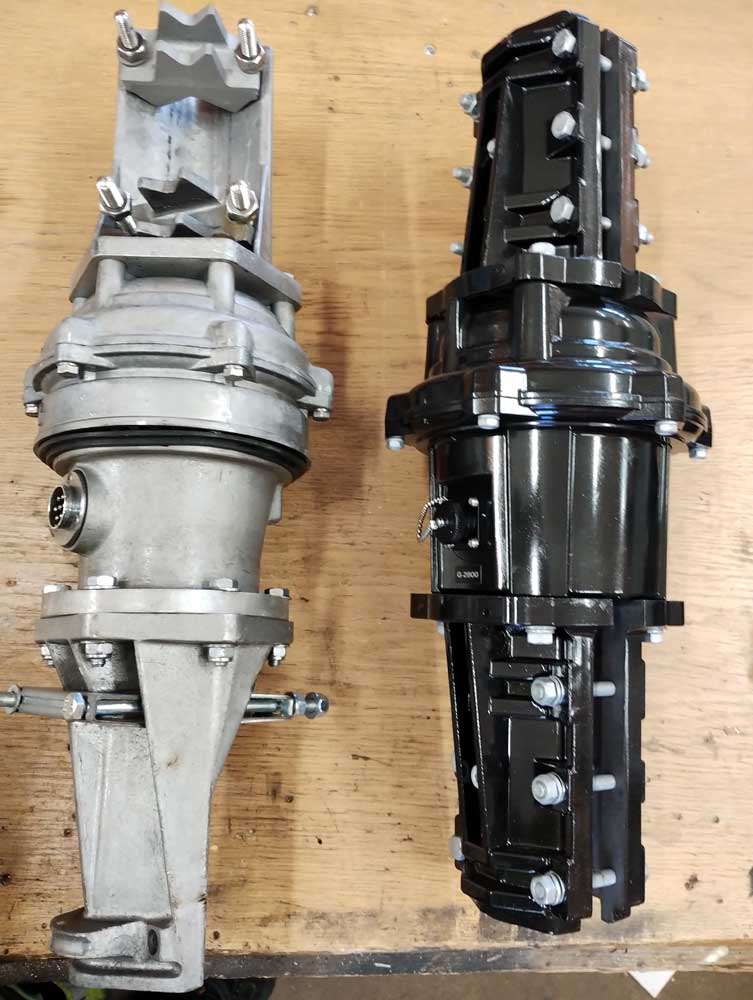

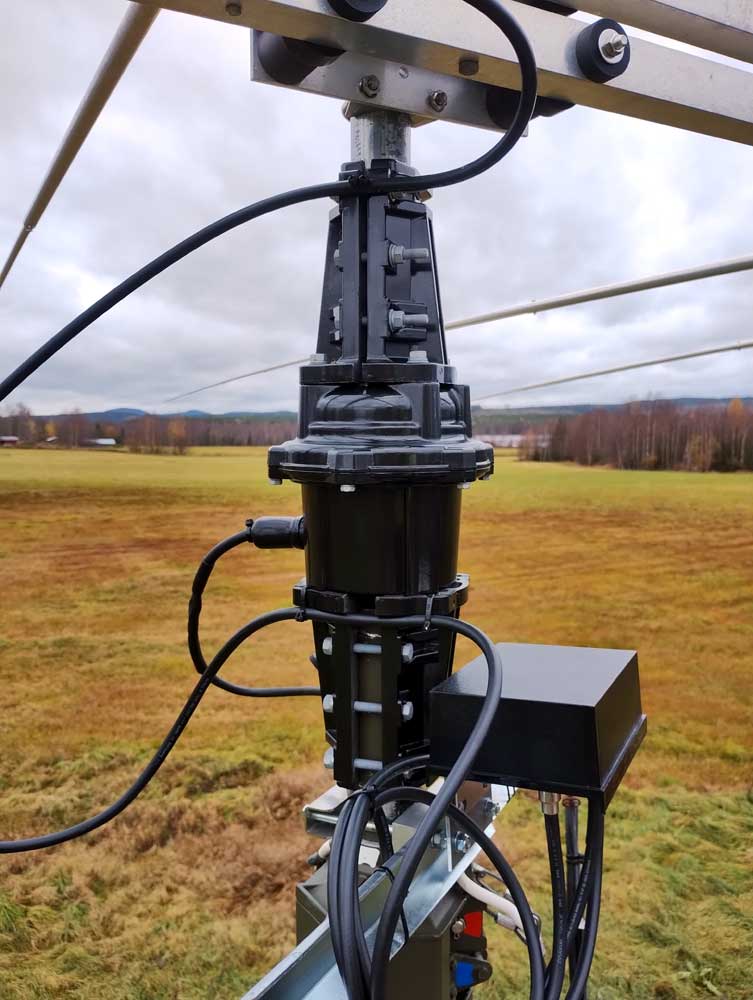

Gammal / ny rotor / Ny rotor på plats
2024.10.03 Förbereder utbyte av min EMOTATOR 1103mxx antennrotor, en ny 'YEASU G-2800DXC' rotorn åker upp i dess ställe. Byter även styrkabel med kontakter och 'fjärr' antenn-växel.

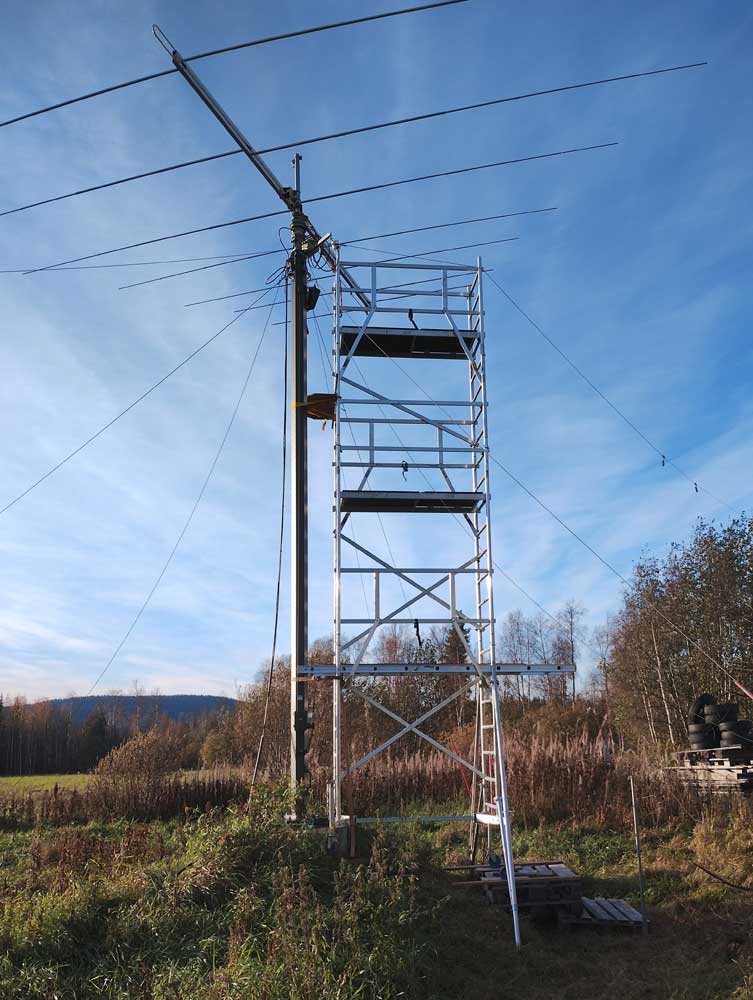

Byggställning på plats, använder ett spakblock för att lyfta ner Lannabo L2 antennen, låter antennen ligga kvar över räckena på byggställningen medans rotorn byts ut.

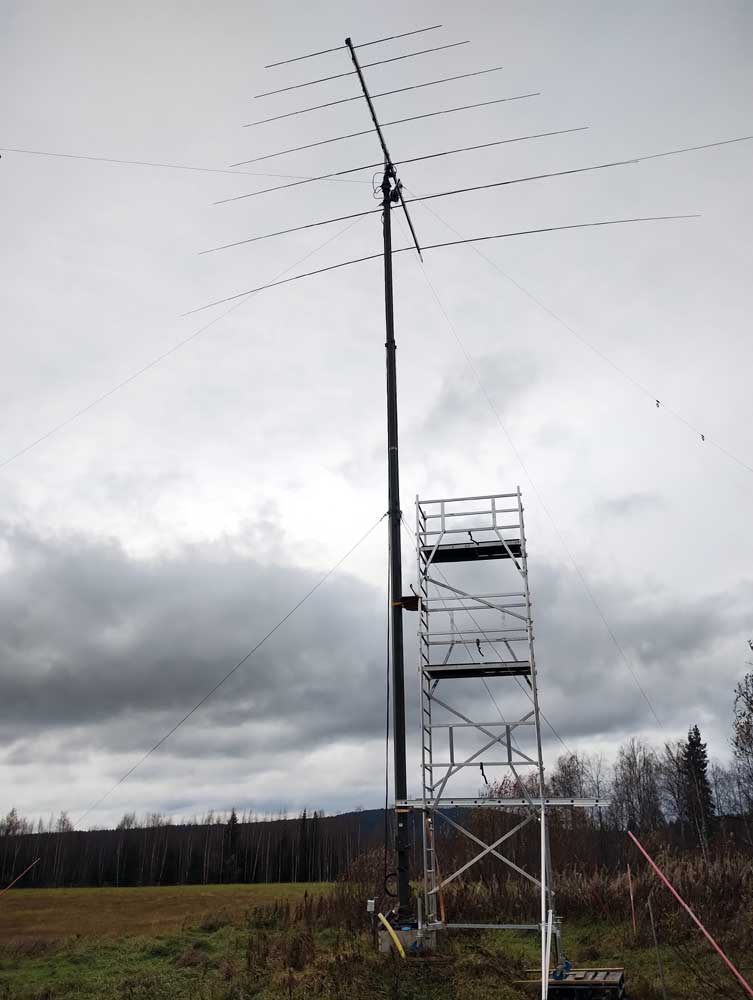

Byggställning på plats / Ny 'YEASU G-2800DXC' rotorn
2023.10.08 Har nu kopplat in alla antenner efter sommarens måleriarbeten. Ordnade lite med mina antenn-switchar.

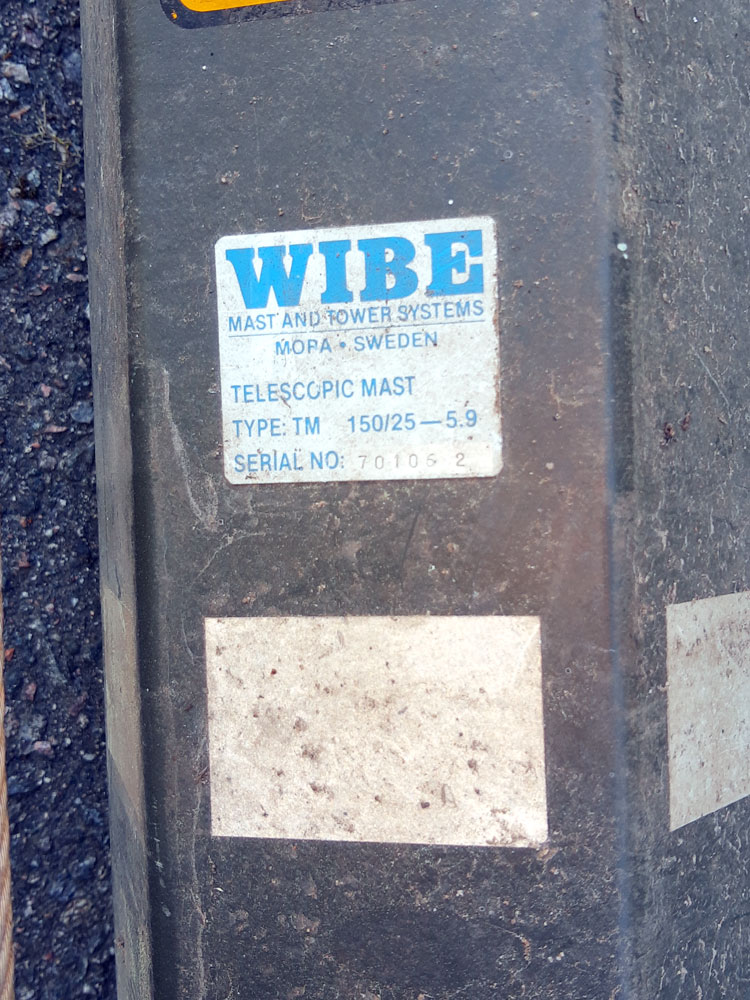

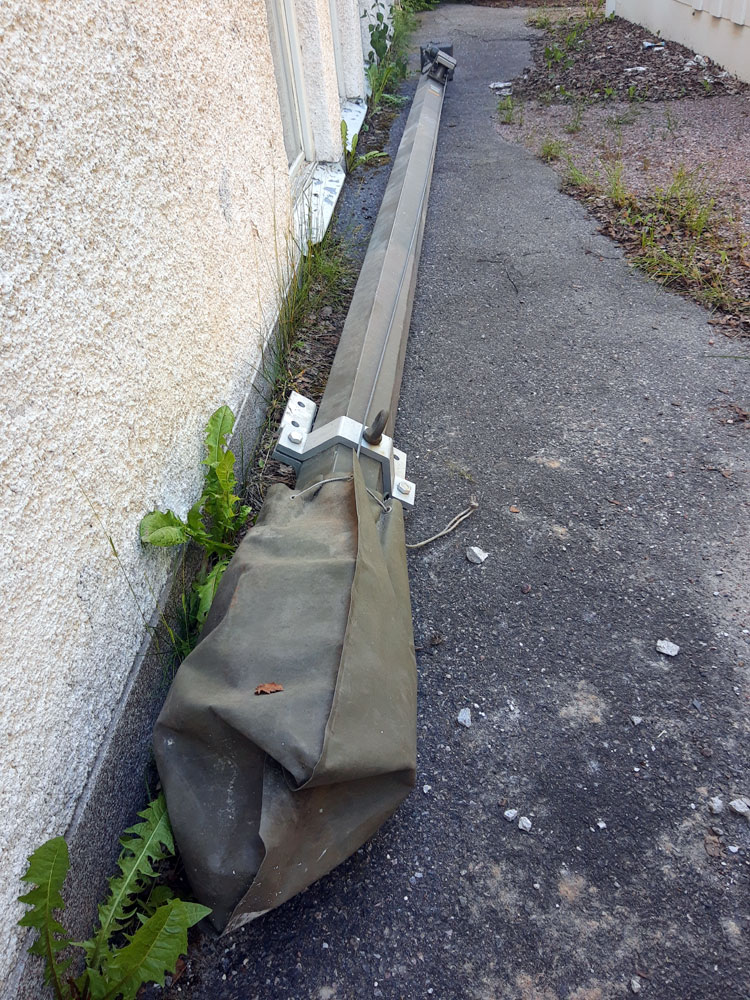

2021.06.27 Har införskaffat ytterligare en WIBE teleskop mast. Den 'nya' masten är en 'TYPE TM 150-25-5.9' - Masten är lite smutsig men i riktigt bra skick verkar det som.

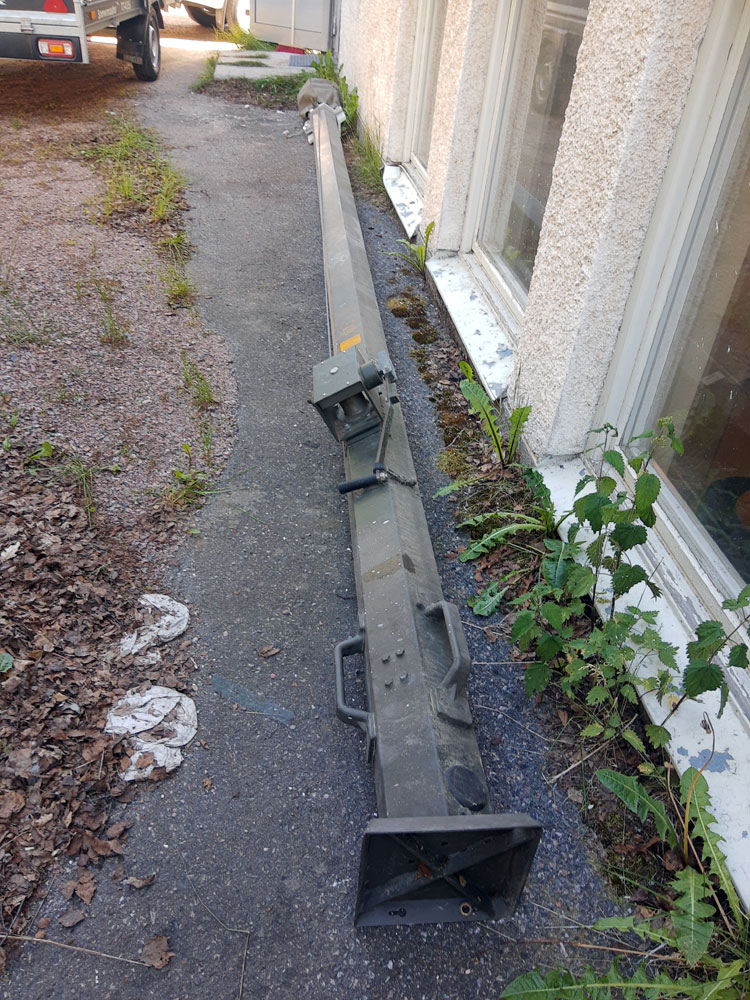

WIBE mast nr#2
- KELEMEN DP-1608040-H -
2020.04.30 Justerar stående våg på min KELEMEN DP-1608040-H dipol. justerar på 80M sektionen, så påverkas även 160M bandet. På 40M bandet är SWR redan bra.

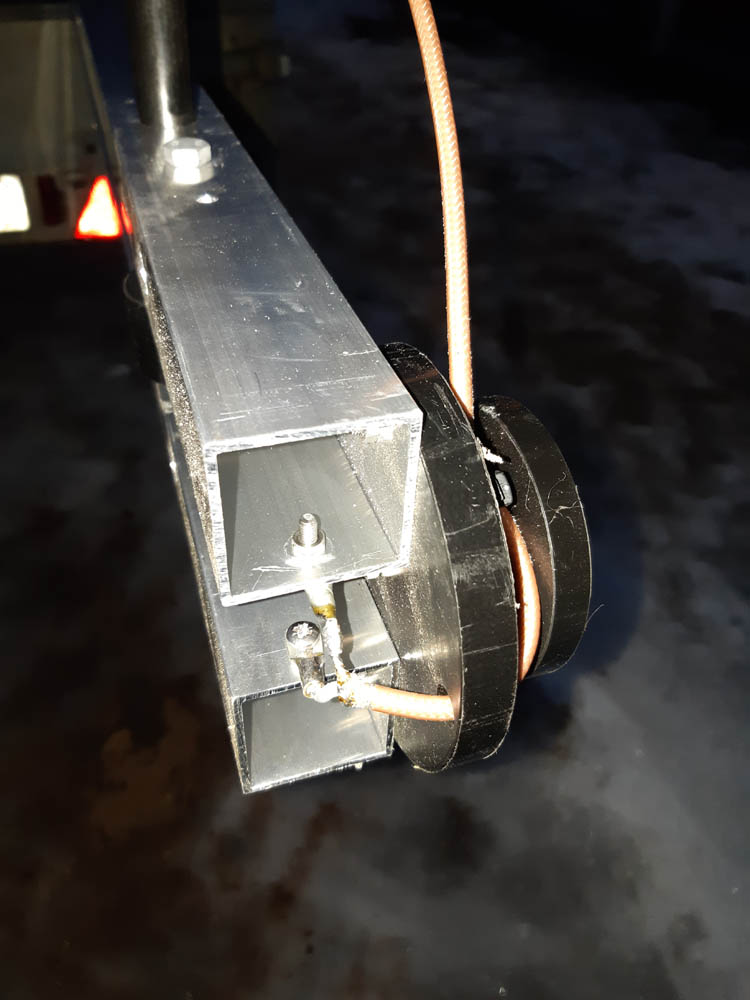

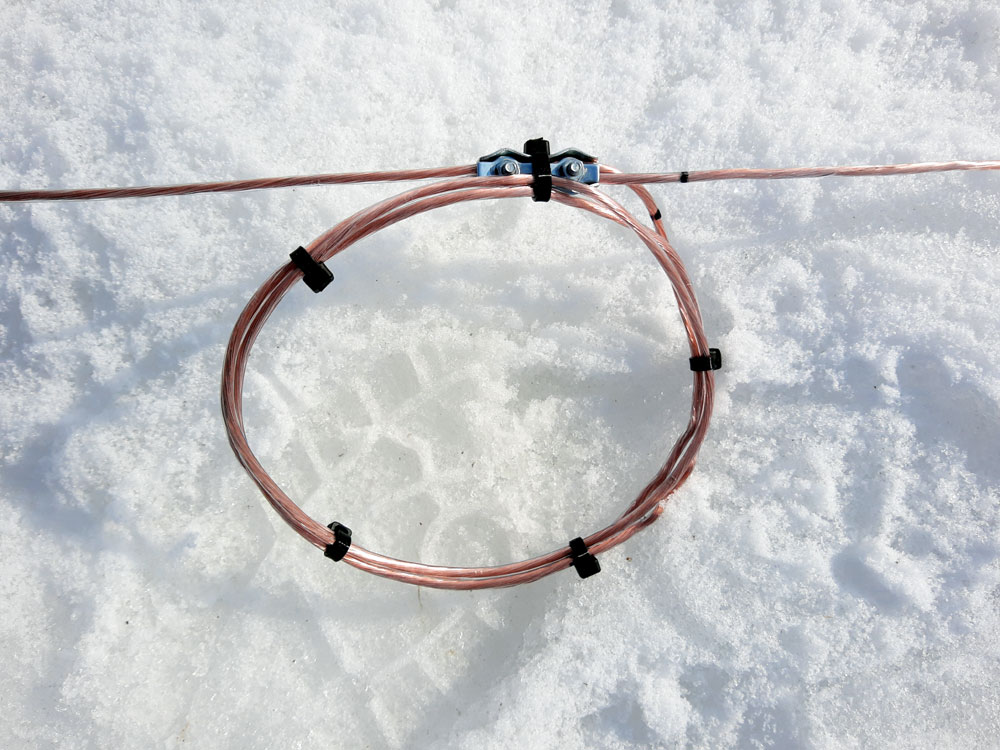

Kortar ner 80M delen genom att linda ihop 142cm av antenntråden vid bortre änden av 80M sektionen (Vid 80M trap's) - Genom att linda ihop antenntråden (Se bilder nedan) slipper jag att kapa av tråden. Måste dock korta betydligt mer än beräknat.
Avkortning
Enl. beräkning så skulle jag korta 1,09M (300/3,51)/4-(300/3,7)/4 - Men innan SWR hamnade rätt på 3,7MHz var jag tvungen att korta 40cm till.

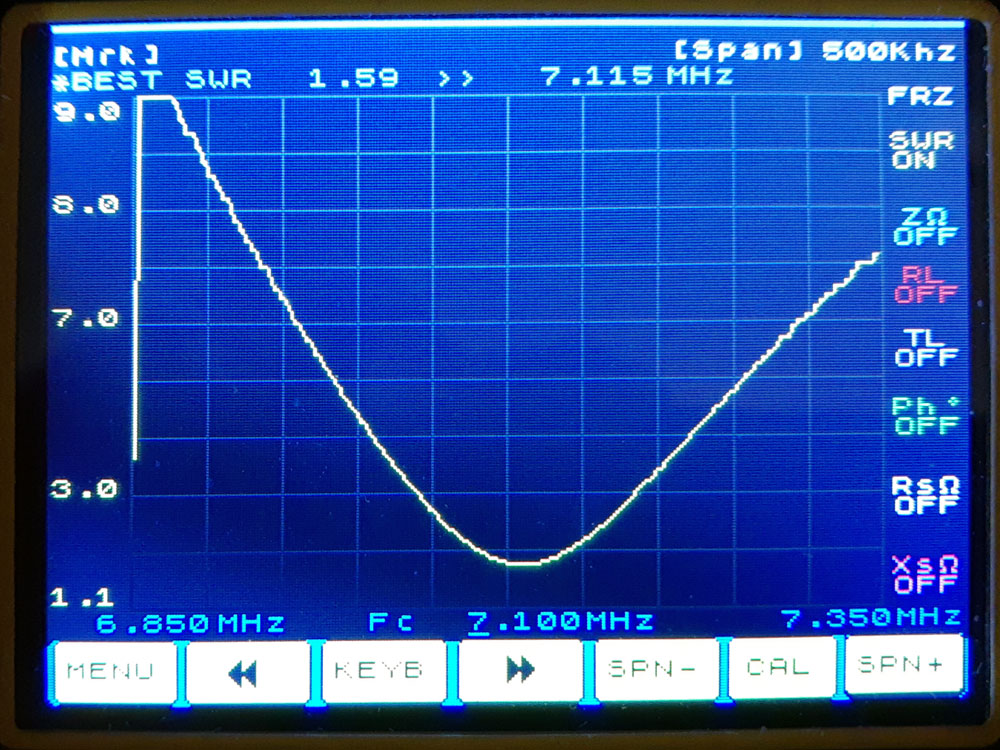

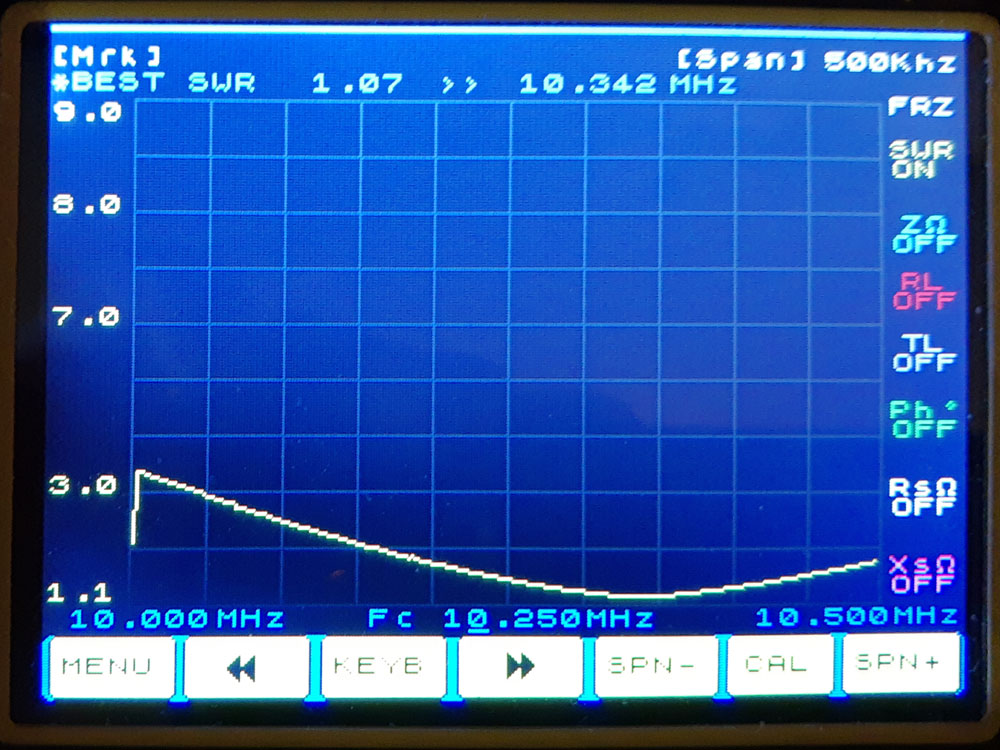

SWR på 30M Bandet / 40M bandet
Antennen ska inte fungera på 30M bandet, men i praktiken så gör den det med SWR under 1:2, på övriga band är SWR under 1:1,5

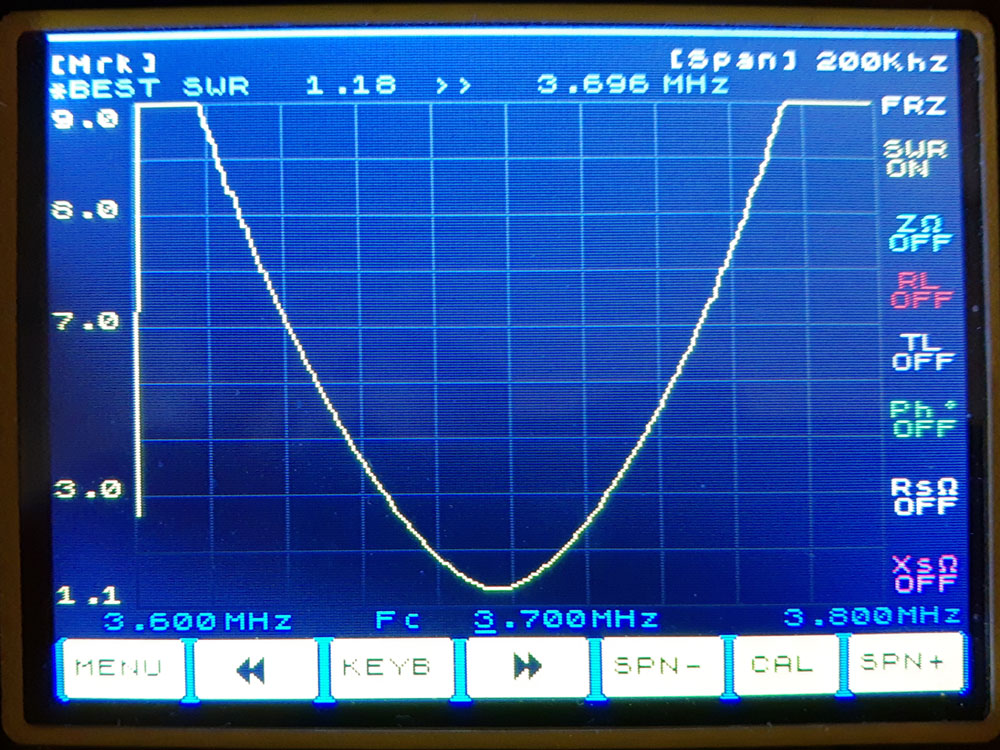

SWR på 80M Bandet / 160M bandet
- LANNABO L2 -

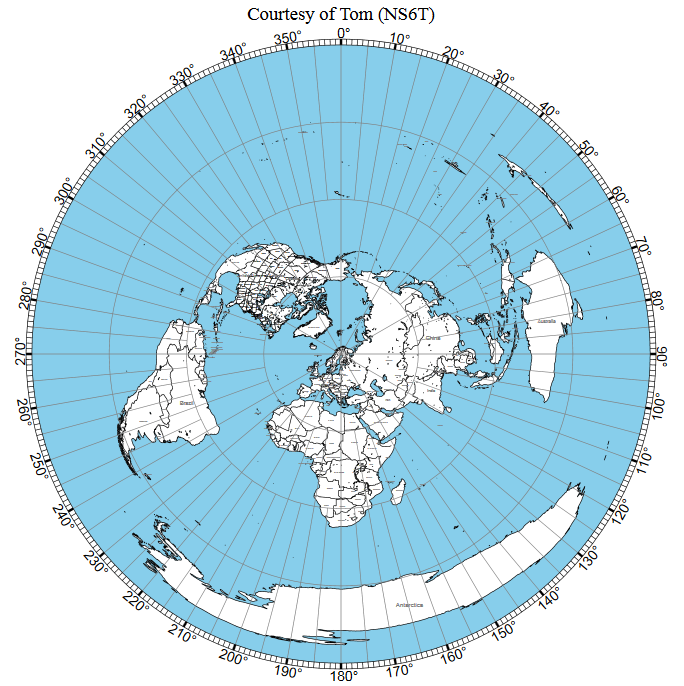

2020.02.29 Tog några vinterbilder på Wibemasten och Lannabo L2 antennen. Bra konditioner mot Asien på morgonen, några JA stationer körda på FT8 / 20M med antennen riktad i N/NO (ca. 40-50°)

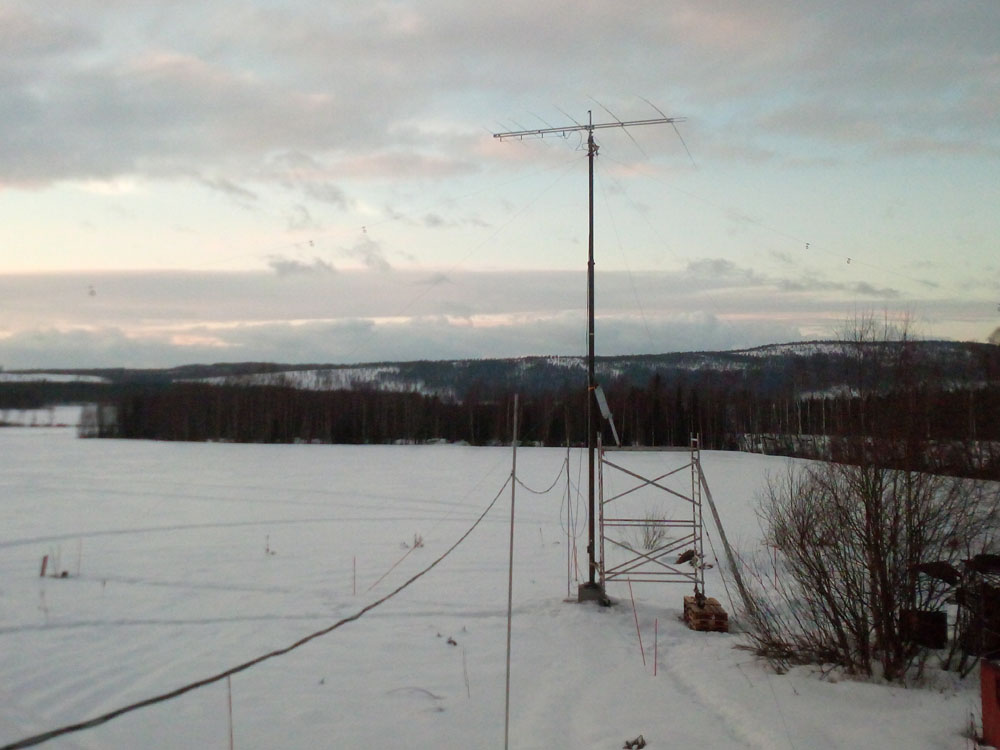

Lannabo L2 i vinterskrud / Skärmklipp från webcam
2020.01.07 Har monterat ett extra antenn fäste (Utstick) för en KELEMEN DP-1608040-H (By WIMO), trapped dipol för 160, 80 & 40meter. Fästet är skruvat i rotorns undre fäste.

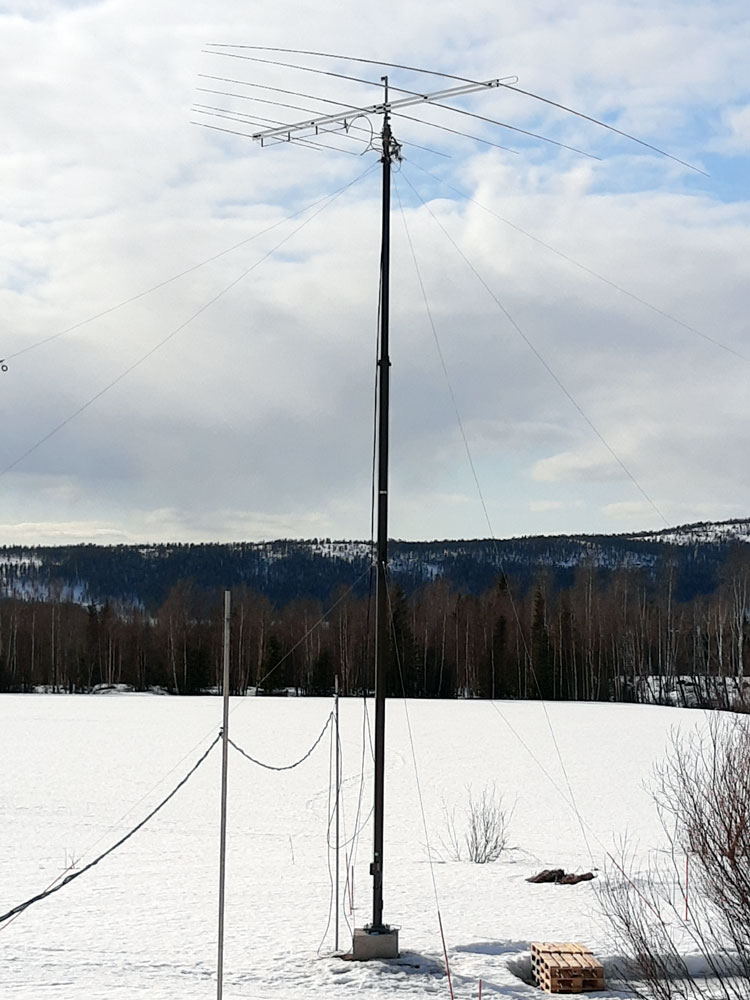

Upphissad ca 17m / Detaljer, bl.a. fäste för dipol
2019.12.15 Fäster toppstag (Vita) och mellanstag (Blåa) för att kunna prova att hissa masten, vevade upp den ca 12 meter tills vita markeringar kom upp på mellansektionen. Var tvungen att sluta hissa för att kolla vad dom betyder? - Visade sig att vara en markering som talar om att man nu ska sträcka dom röda 'autostagen' för att få toppsektionen att gå upp när man fortsätter att veva. Jag tänker inte använda toppsektionen, så jag har skippat dom röda 'autostagen'.
Upphissad ca 12m / Topstag på plats
Som jag förstår det hela så är det bara att veva på tills dom vita triangel markeringarna kommer upp, då är masten i sitt toppläge (Minus topp sektionen) - Total höjd med rotor och topprör borde då var ungefär 16,5 meter.

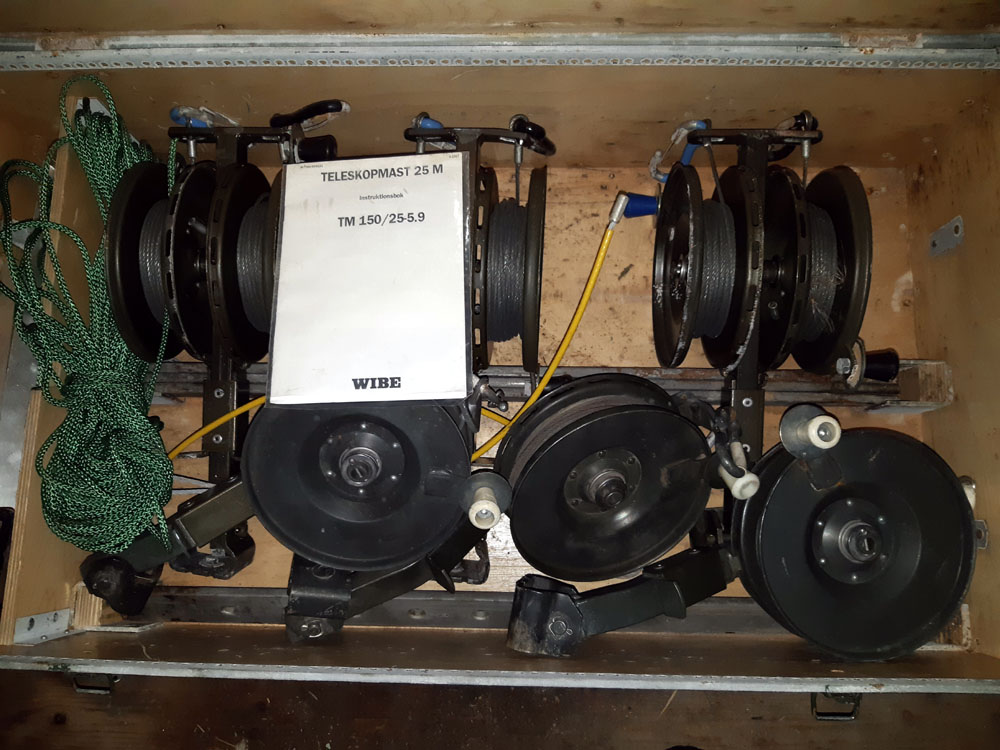

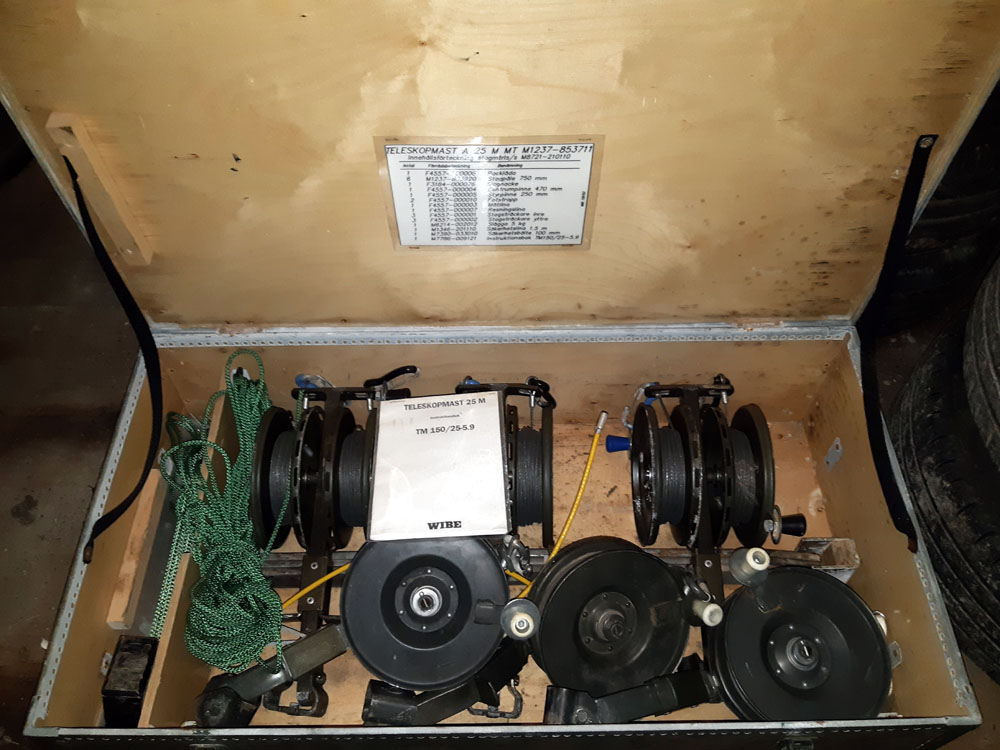

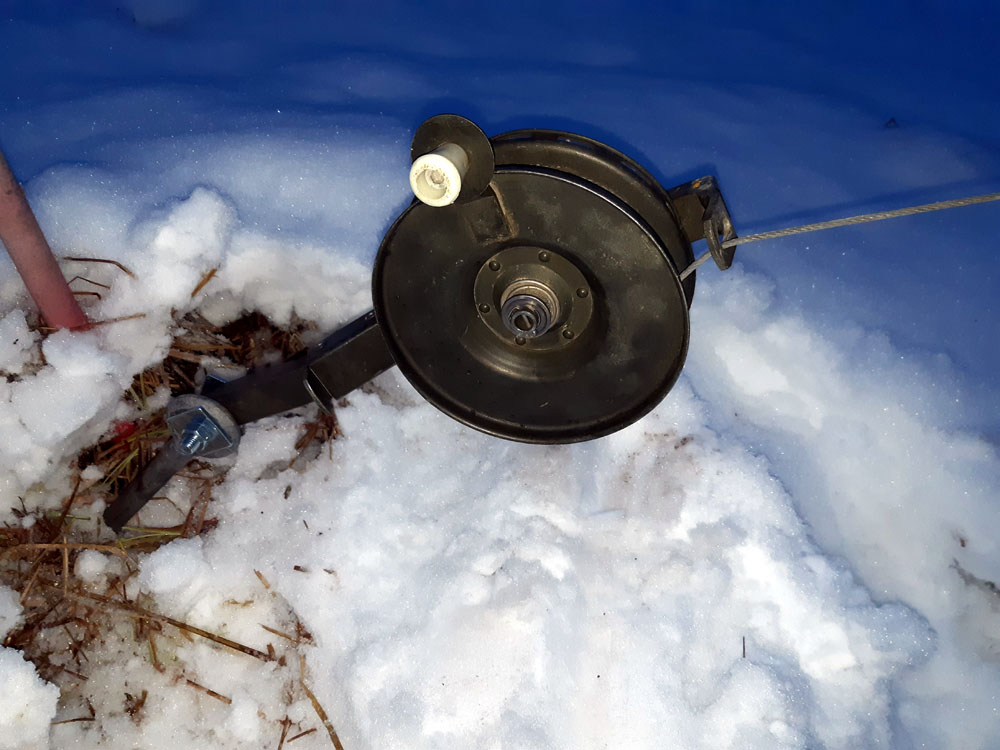

2019.12.09 Har även stagsats (M8721-210110) som hör till teleskopmast (M1237-853711), tänker använda 'vita' och 'blåa' staglinor med sträckare. Har permanent monterade stag i botten sektionen, så dom svarta stagen behövs inte.
Stagsats M8721-210110
a
 Ny antenn-omkopplare |

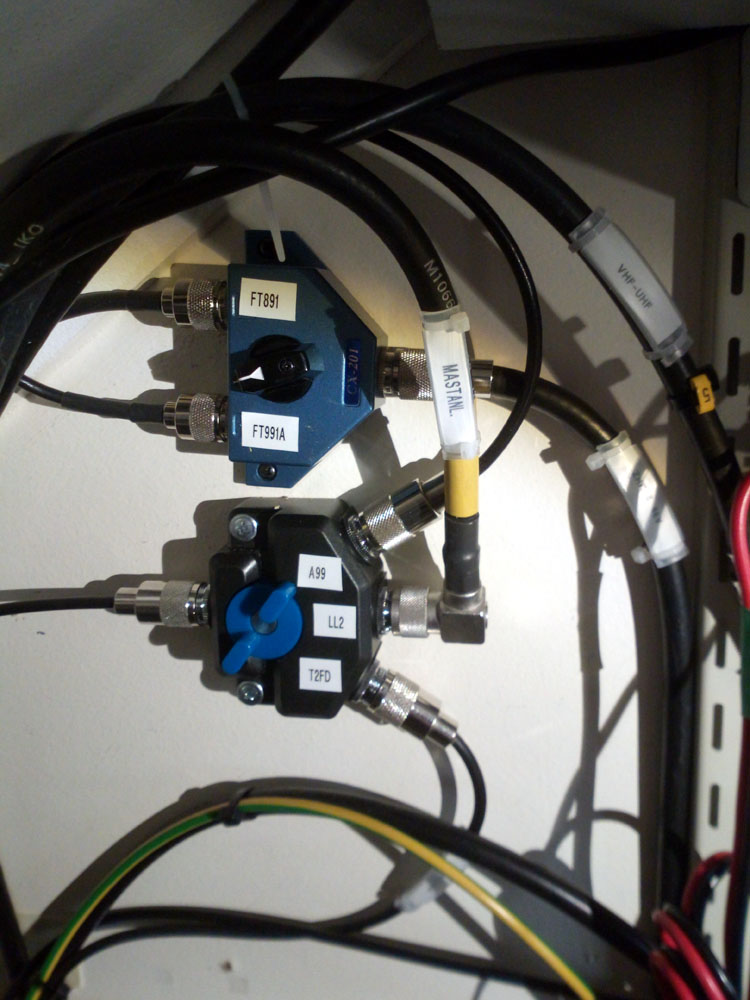

2019.12.07 Så behöver man ju även uppdatera antenn omkopplare, kompletterar den två-polig med en ny trepolig omkopplare.
Omkopplaren är en 'KAS-3-PL' (Kopia på en Diamond CX-310?) - Verkar att vara bra kvalite, ska enl. datablad klara 1,5KW upp till 30MHz och har 0,05dB egen dämpning (Jag antar att det är exkl. kontakt dämpning) Super snabb leverans från Limmared.nu[L2] - Beställde på Tisdag 3/12 och fick paketet på Fredag 6/13 (Skickad med DHL) Passar även på att märka upp antenn kablarna, med tiden så kan det nog vara lite svårt att komma ihåg vad allt är i virrvarret! |

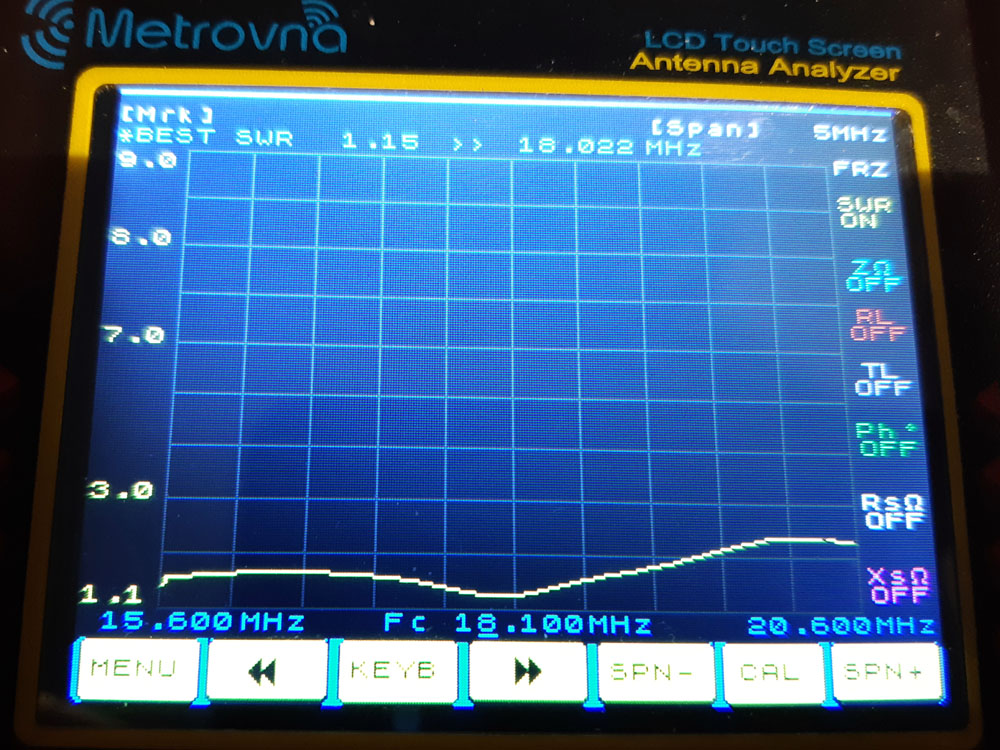

SWR 1:1,8 @ 14,125Mhz & SWR 1:1,15 @ 18,022Mhz

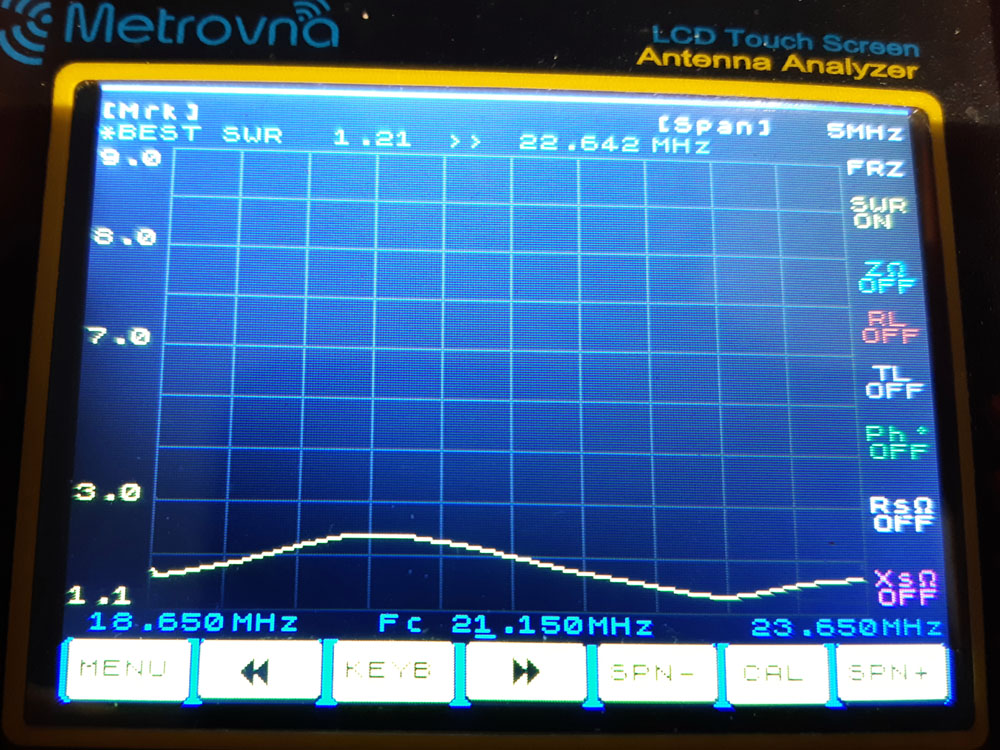

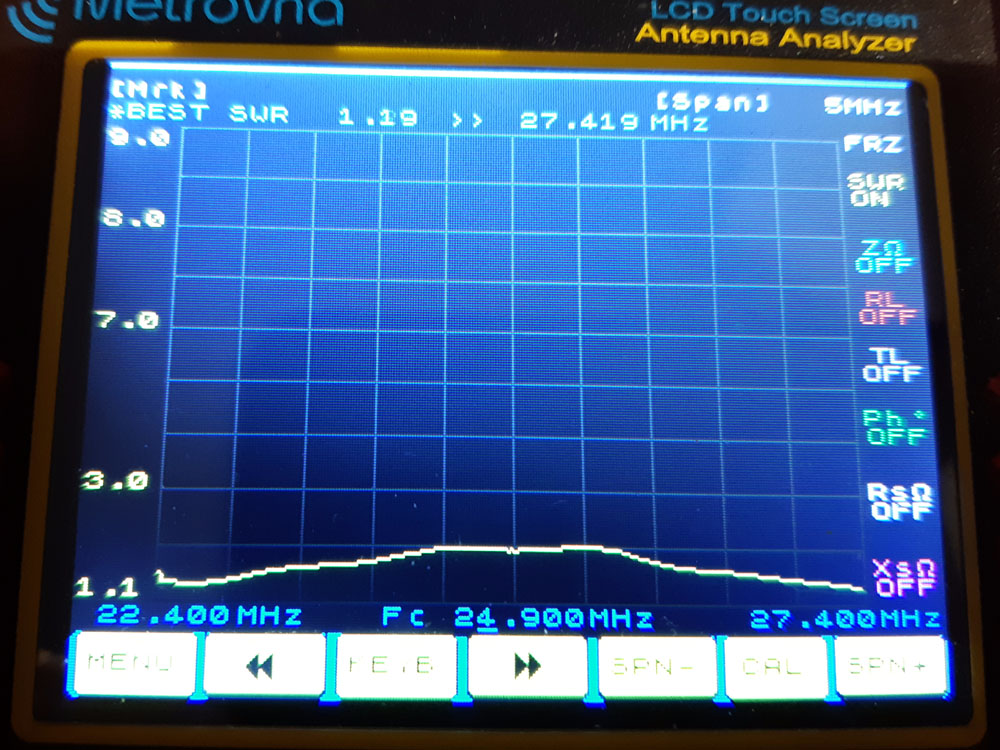

SWR 1:1,21 @ 21,150Mhz & SWR 1:1,19 @ 27,419Mhz
SWR 1:1,09 @ 27,840Mhz & SWR 1:1,28 @ 53,019Mhz
2029.11.30 Drog in koaxialkabel & rotorstyrkabel till mitt shack, kopplar in min 'MetroVNA' anylysator, kör instrumentet kopplat med blåtand till app i mobiltelefonen. Testar alla band som antennen ska klara + 50MHz som den enl. uppgift INTE ska täcka, verkar som om antennen fungerar som den ska.

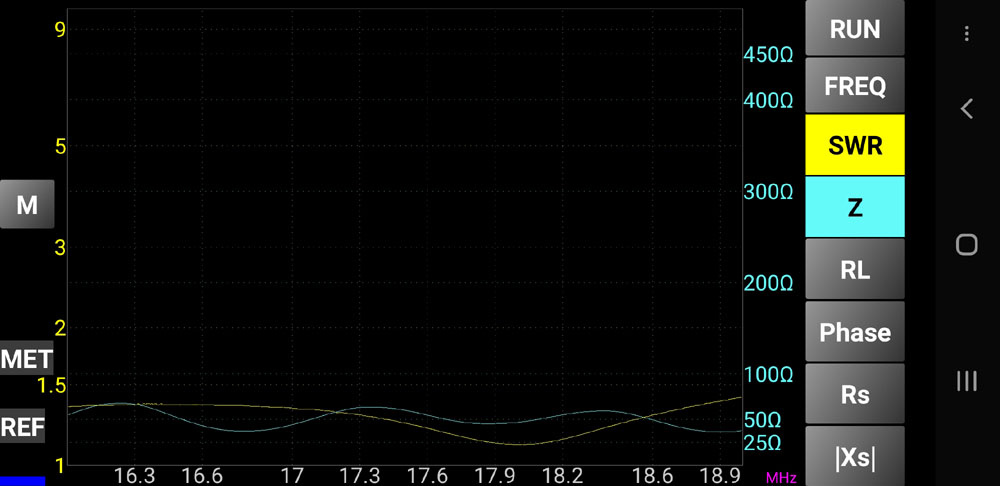

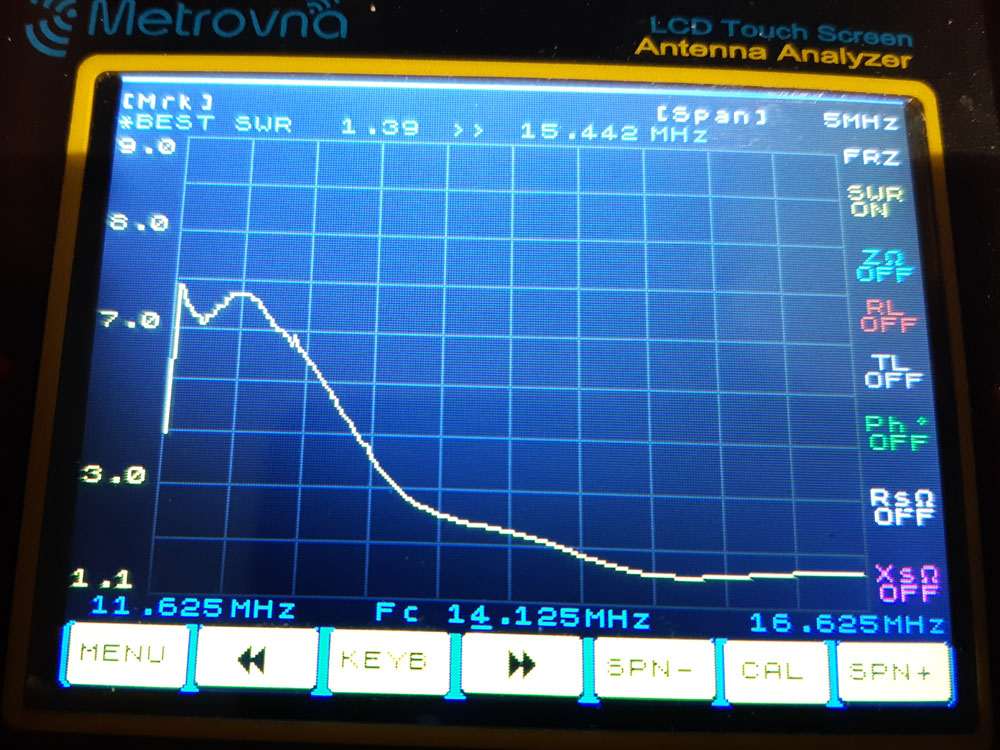

20M & 17M Band
15M & 12M Band

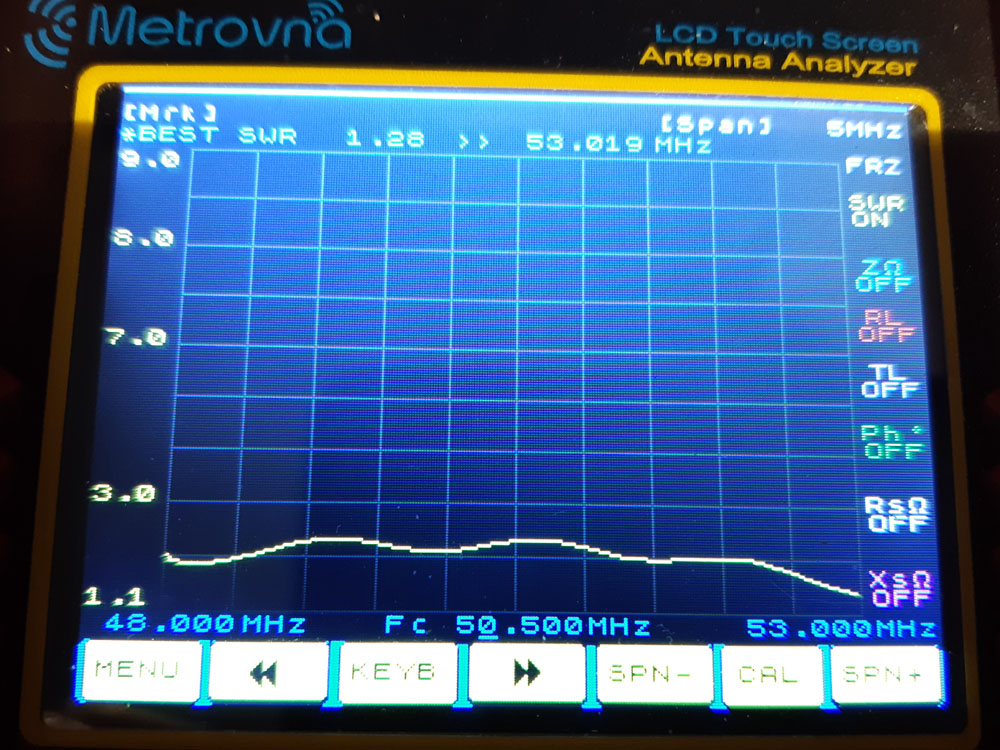

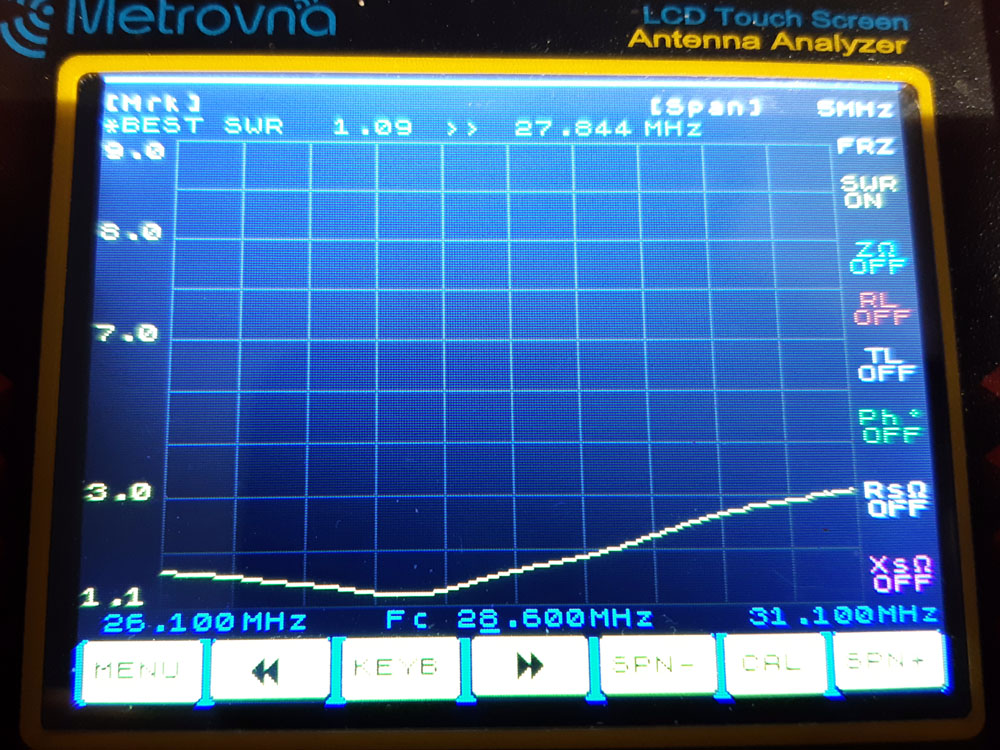

10M & 6M Band

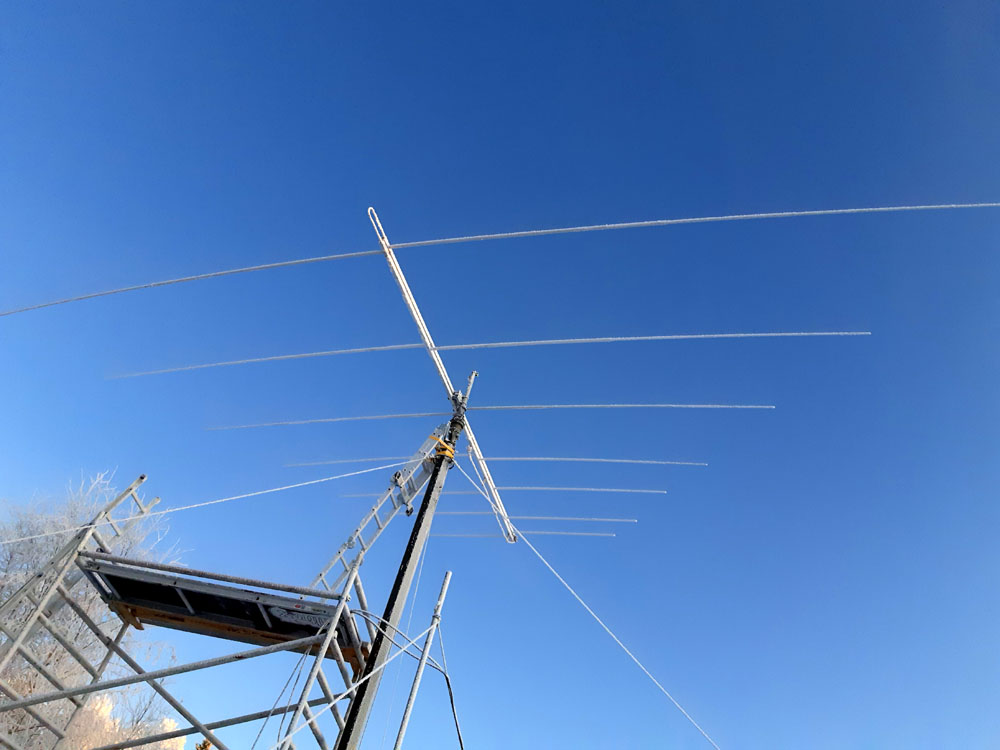

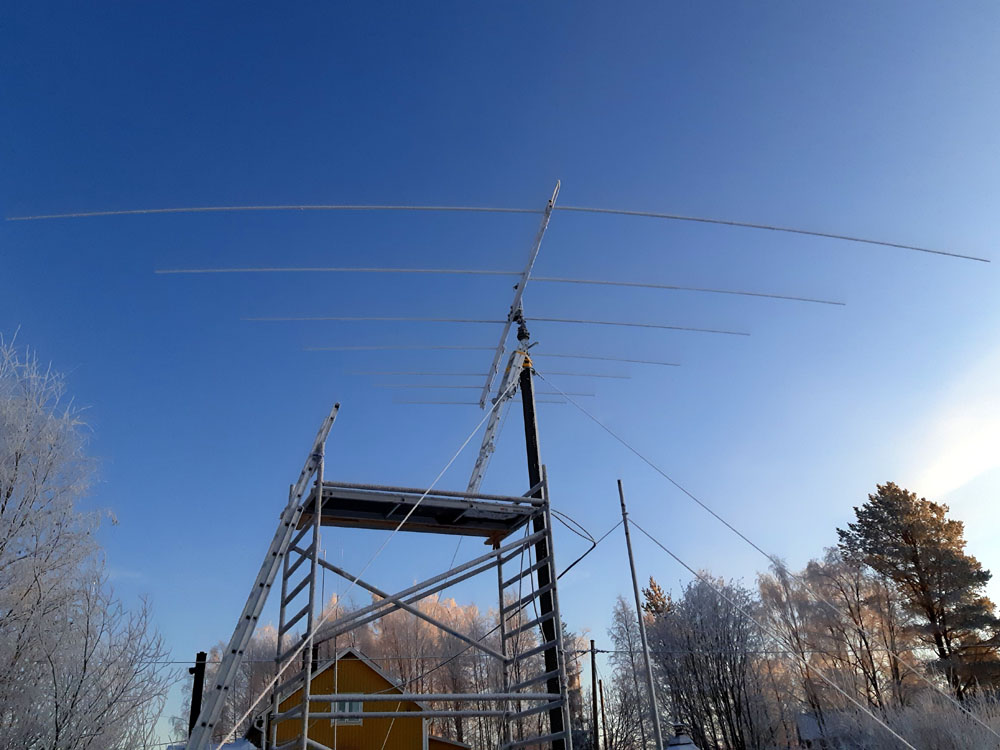

2019.11.27 Tog några bilder i dagsljus, klart och solsken, temeratur -18° som lägst under dagen. Återstår att klämma lite PL kontakter och att koppla in rotor styrningen.

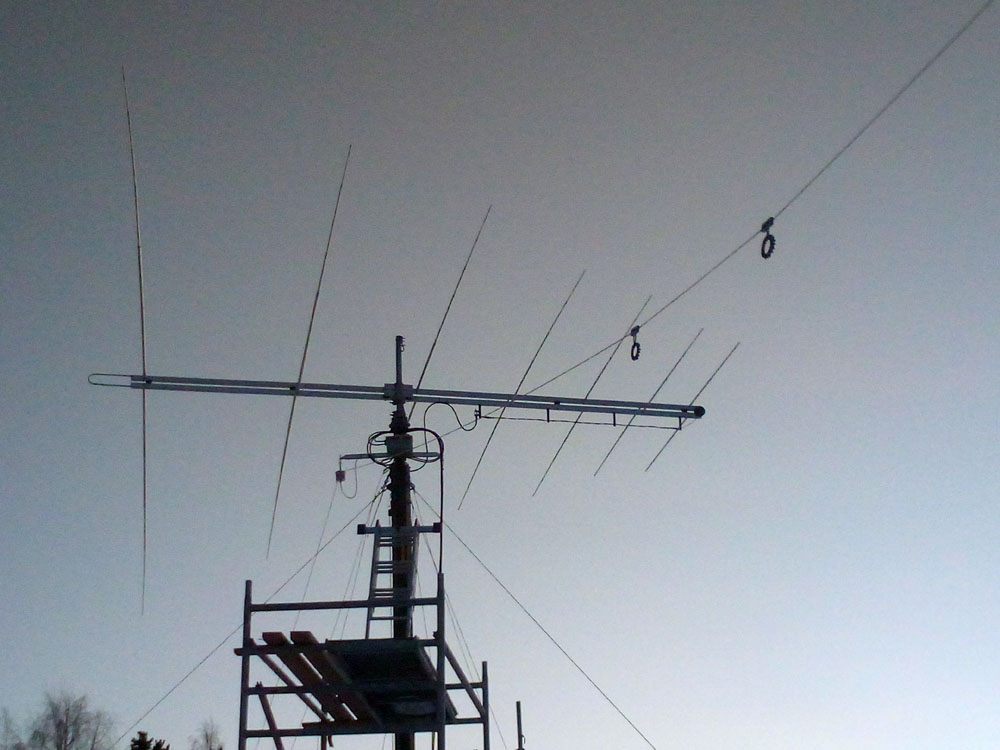

EMOTATOR 1103mxx Rotor & Lannabo L2 Antenn
2019.11.25 Monterade rotor och gjorde klart för att få upp själva antennen under förmiddagen medans det är ljust (Dagarna är korta nu) - Mörkret hinner bli kompakt innan allt är på plats.
Det är endast veklingar som fixar sina antenner på sommaren! - Dårar gör det på vintern...

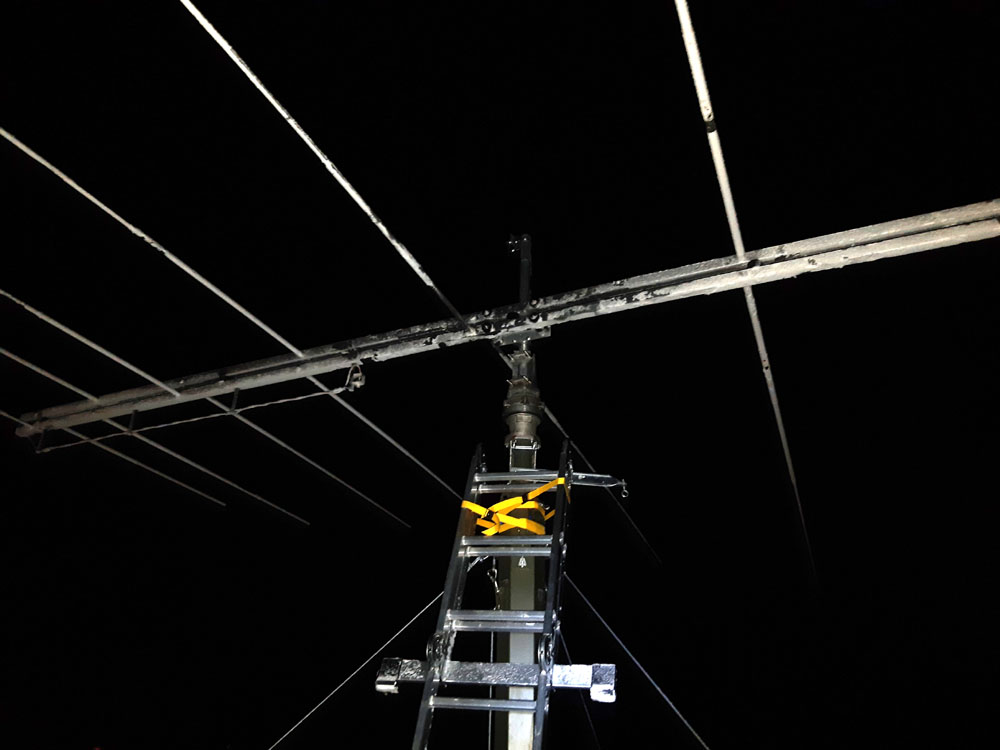

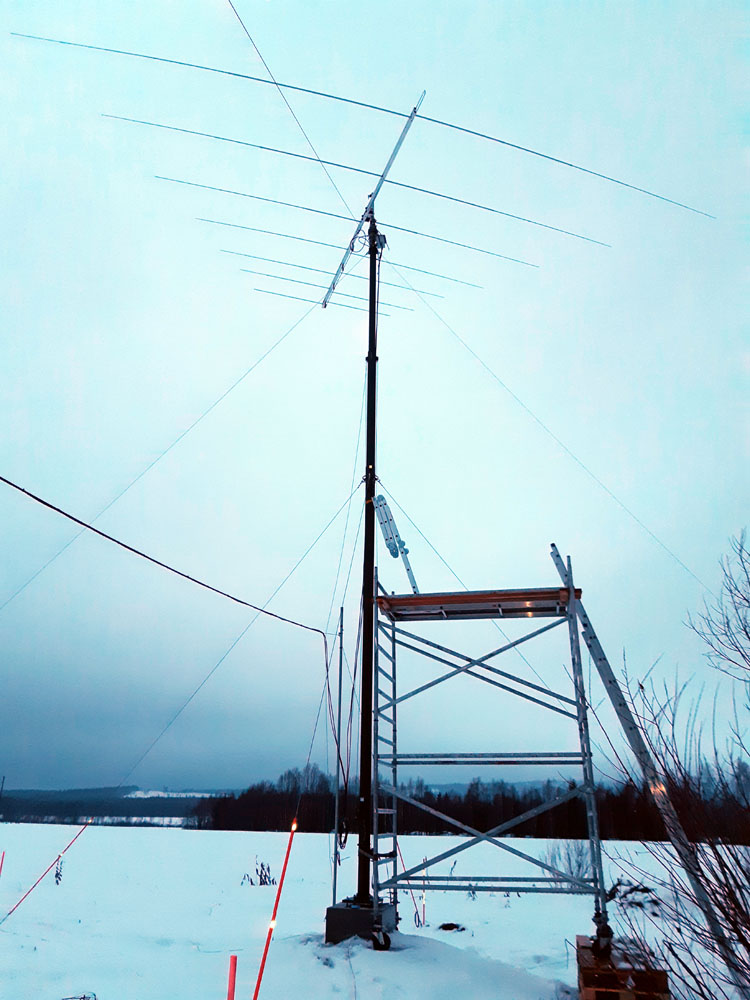

Linbana & draglina klar / Antennen på plats uppe i masten
2019.11.23 Letade fram min fabriksnya 'Lannabo L2' Logperiodare, den har legat till sig i över två är, så det är klart dax att få upp den. Antennen ligger kvar i sitt original embalage...
Lannabo L2 i paket
Packar upp och kontrollerar att alla delar är med, det följer inte med någon packlista och ingen monteringsanvisning?
Kontrollerar alla delar

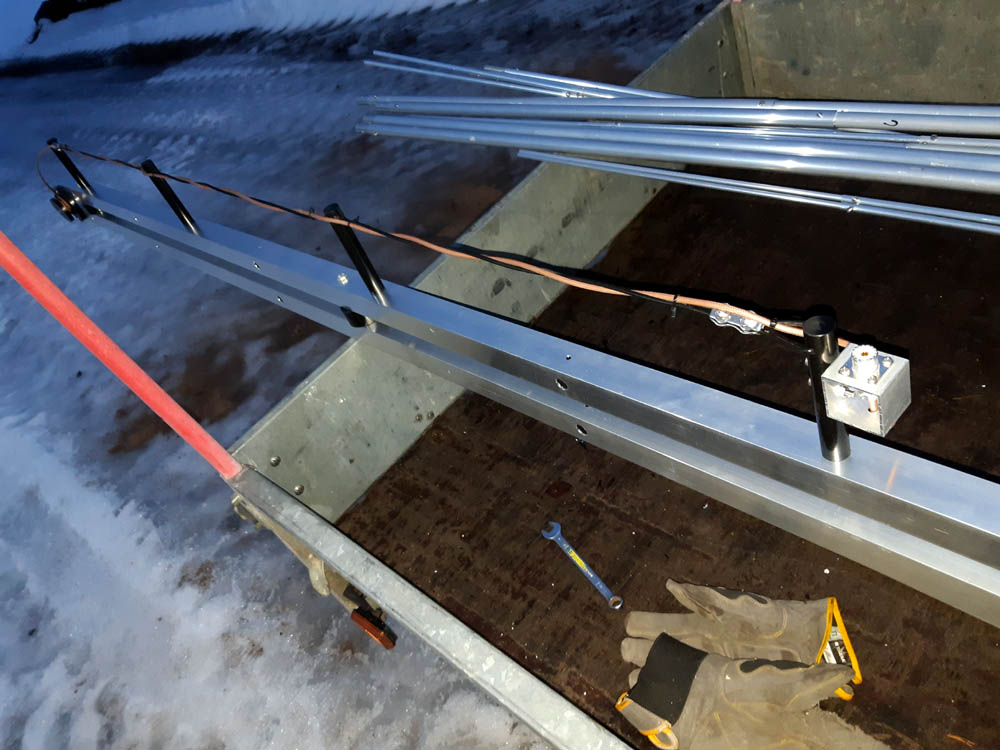

Börjar med att skruva fast dom fyra distans-pinnarna som går från matningspunkt längst fram, bakåt under bommen till SO-239 anslutningen, allt är färdig kopplat och 'förmonterat' så det är väldigt enkelt att förstå hur man ska göra.
Balun & Matningspunkt / Matarledning
Skruvar på dom tre främsta (kortaste elementen) sedan börjar det att bli lite för mörkt, blött & kallt, avbryter för dagen & återkommer i morgon.

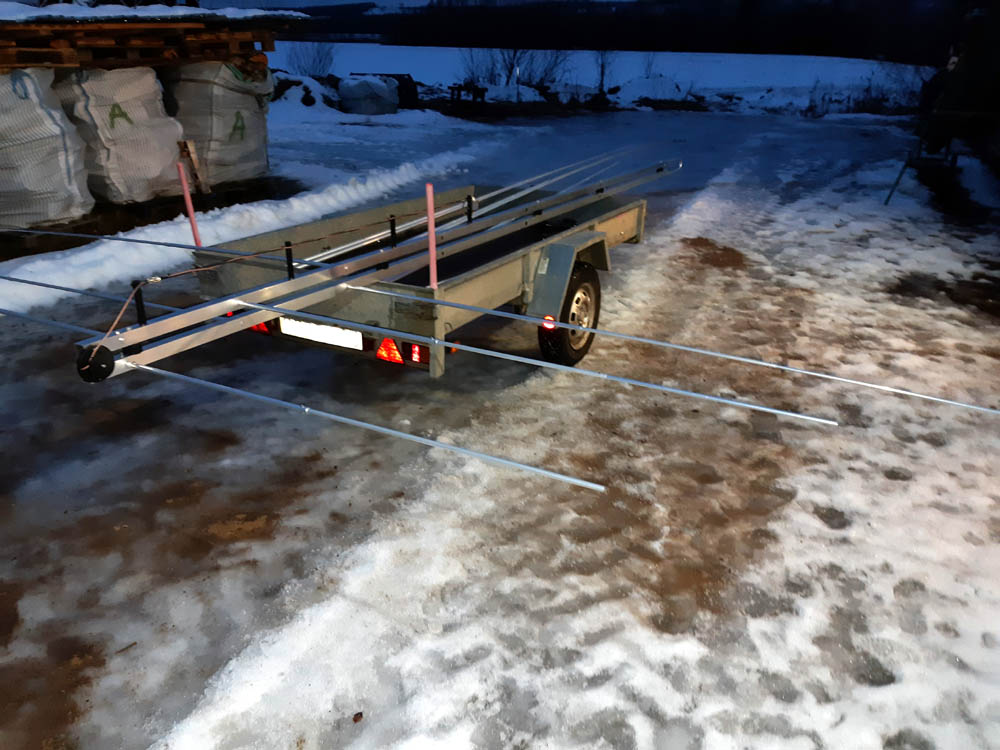

Tre element på plats

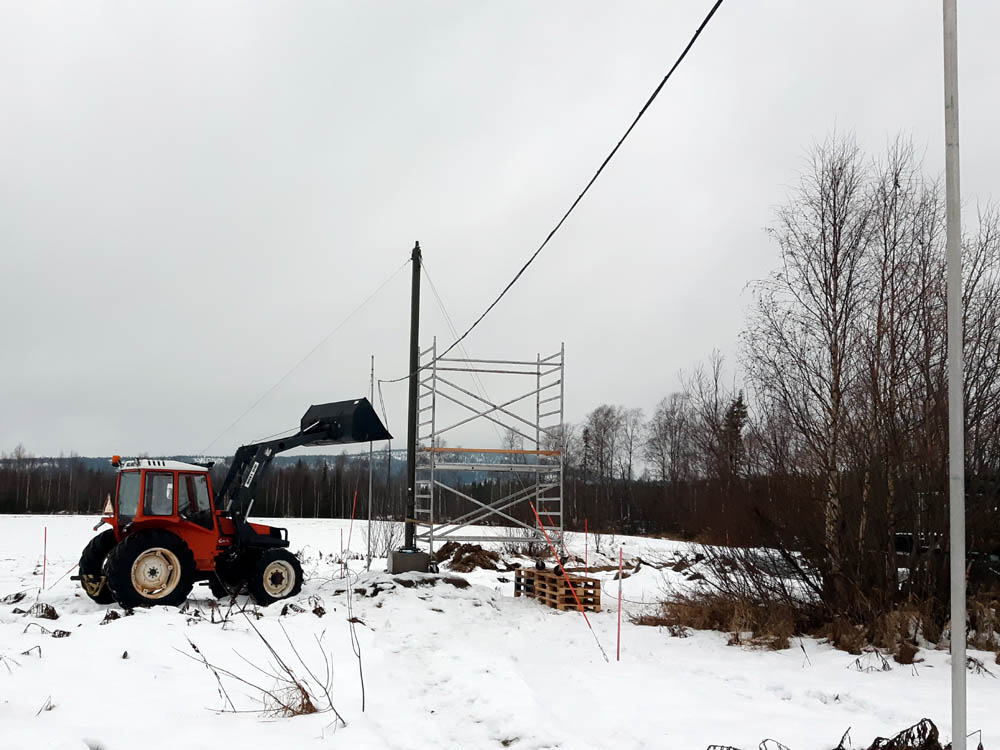

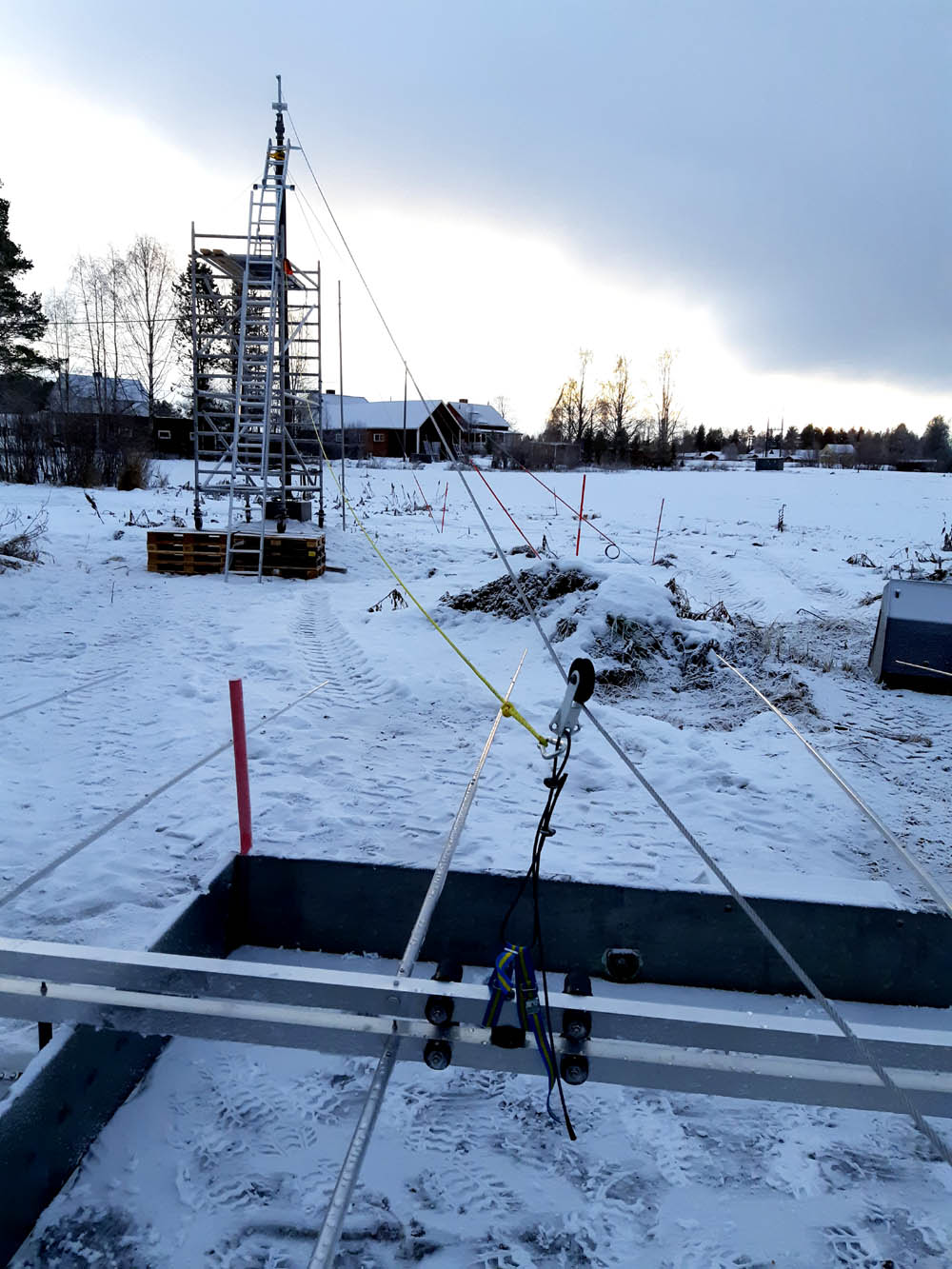

2019.11.23 Monterade upp en byggställning för att kunna slutmontera rotor och antenn. Bygger en 'stolplinje' med 4meter långa D40mm tjockväggiga aluminiumrör. Buntar fast en RG-213 koaxialkabel och en 8x0,5mm2 ledare för rotorstyrning.
'Stolplinje' med matar/styr ledning

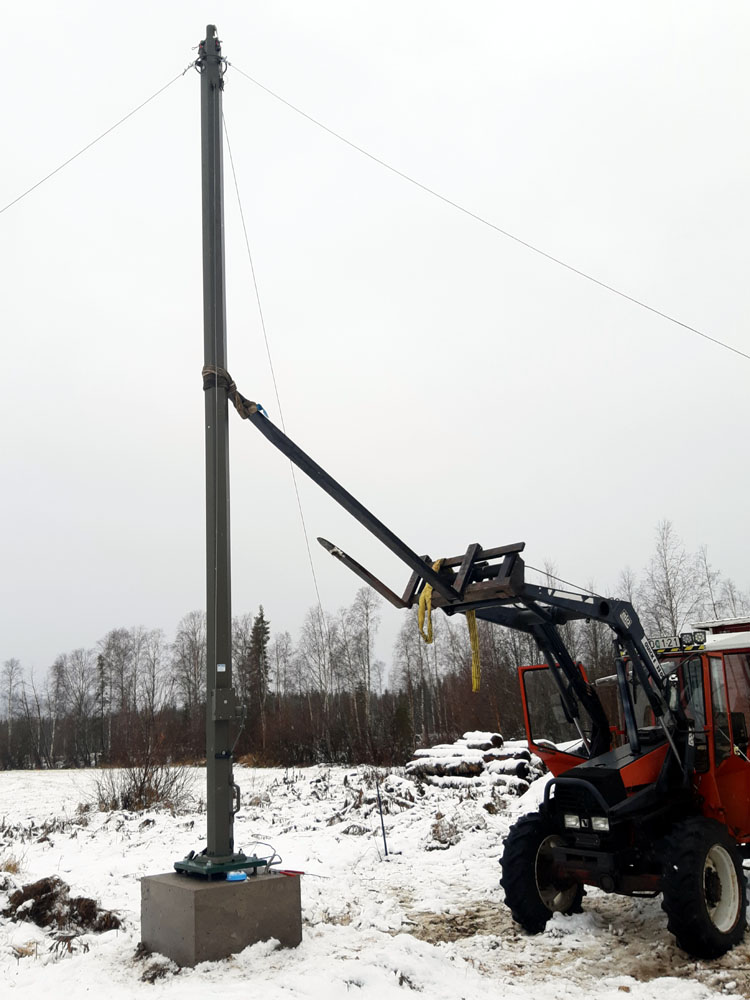

2019.10.26 Så står äntligen masten upprätt, skruvade på bottenplattan och lyfte masten på plats idag. Den står nu upp med spända bottenstag.

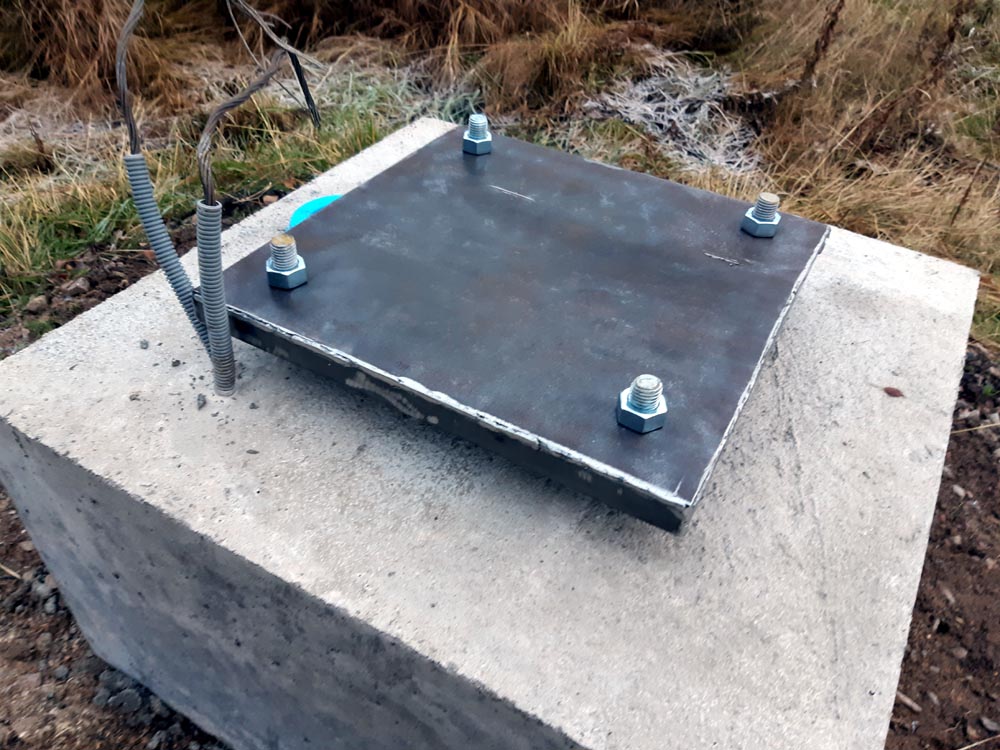

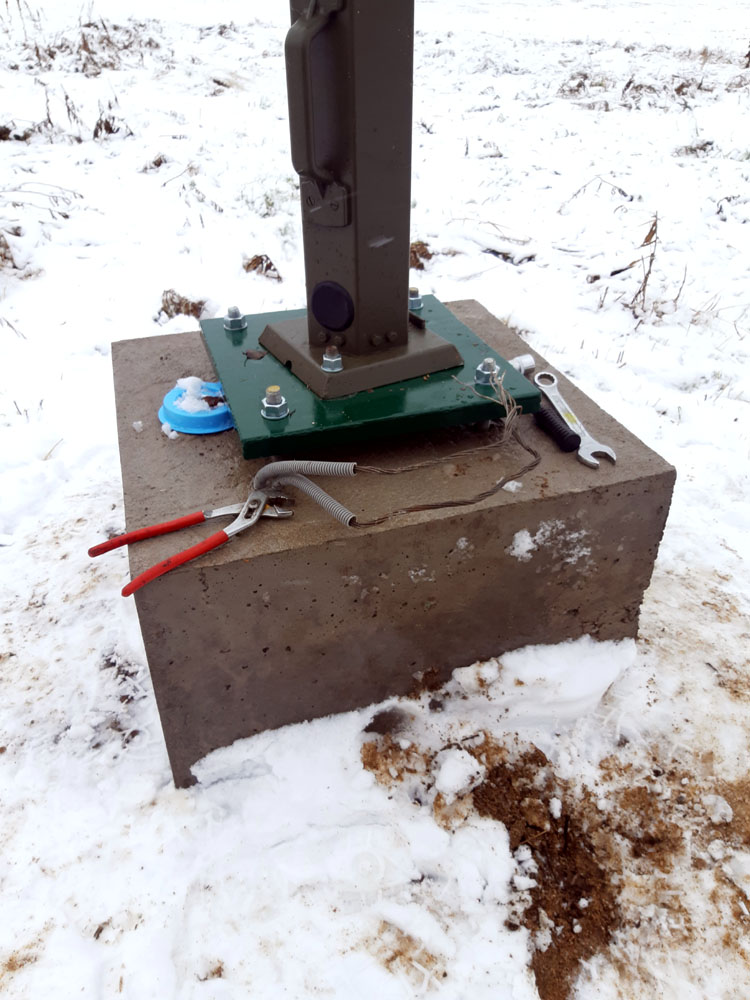

Bottenplatta / Mast på plats...
2019.10.16 Ordnar med 3st stagfästen för den inre stagningen, avståndet till masten blir ca. 7meter.

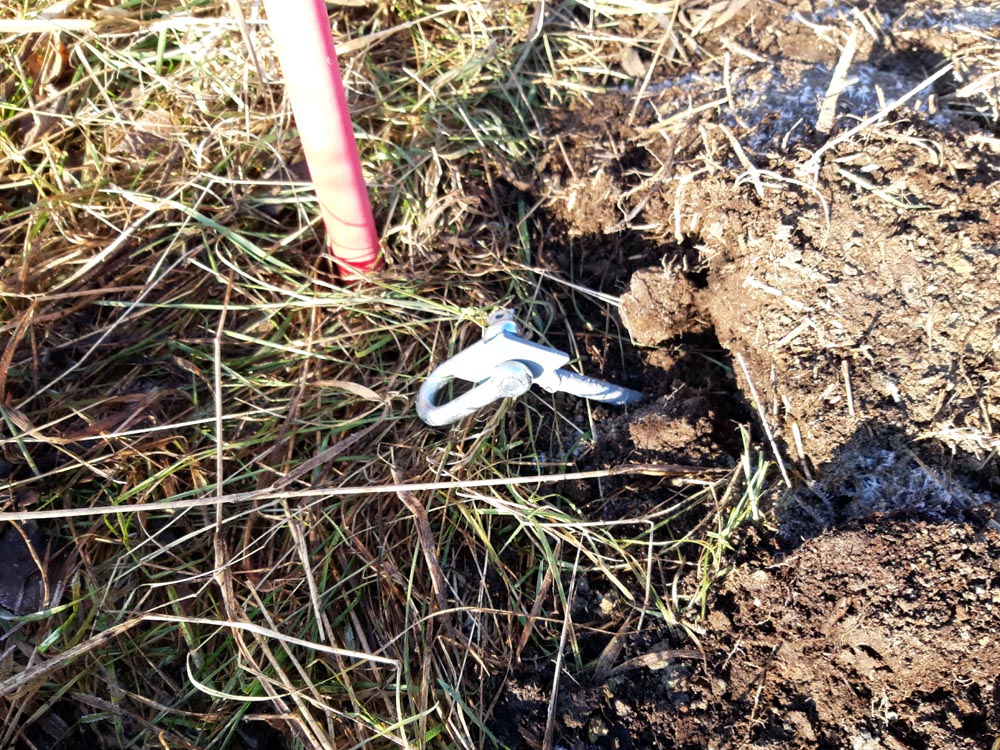

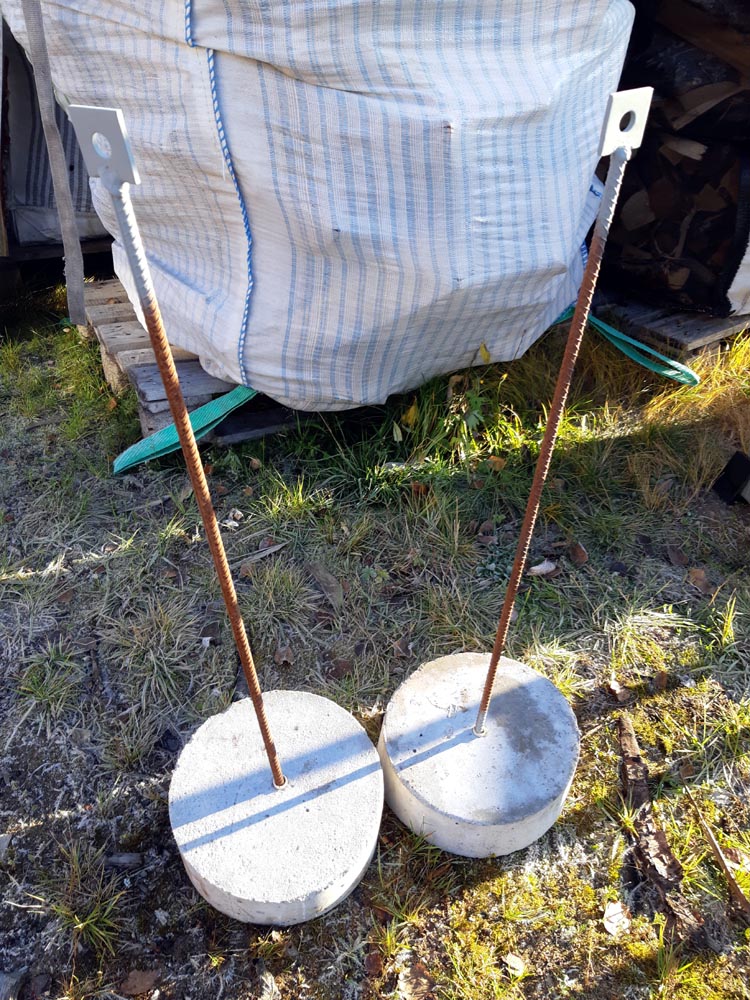

2x Stagfästen / Ett stagfäste nergrävt

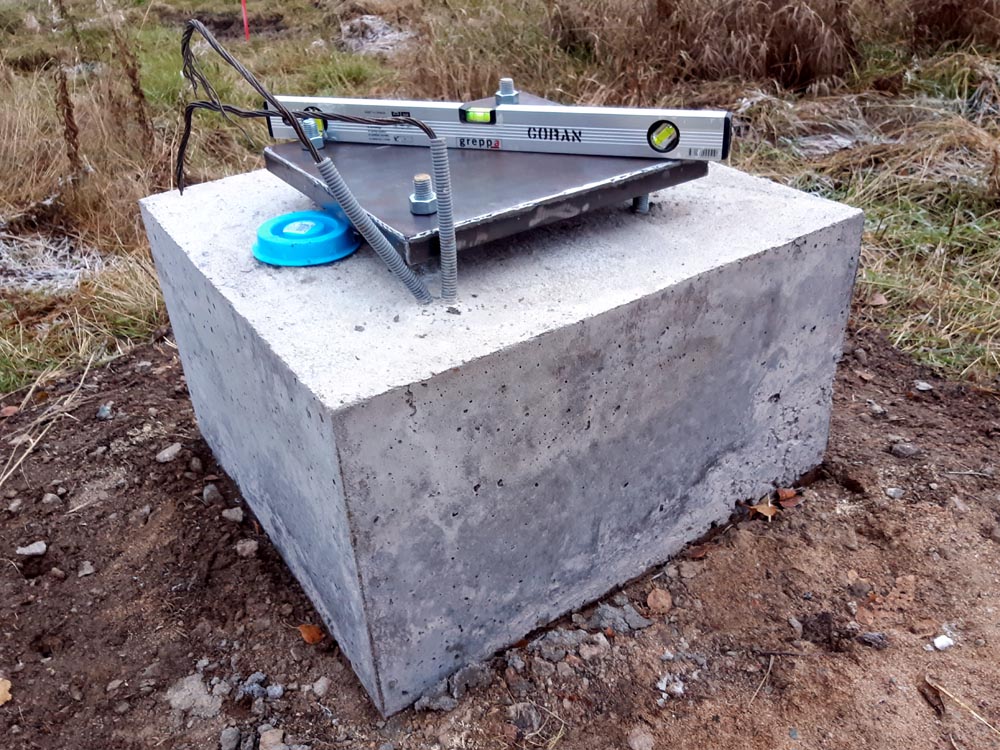

Tillverkar en fästplatta till mast foten, den är tillverkad av 5mm tjock durkplåt med lite förstyvning under.
Fästplatta klar
2019.10.07 River form och städar upp lite runt blivande placering. Tror att detta kommer att bli riktigt bra så-småningom...

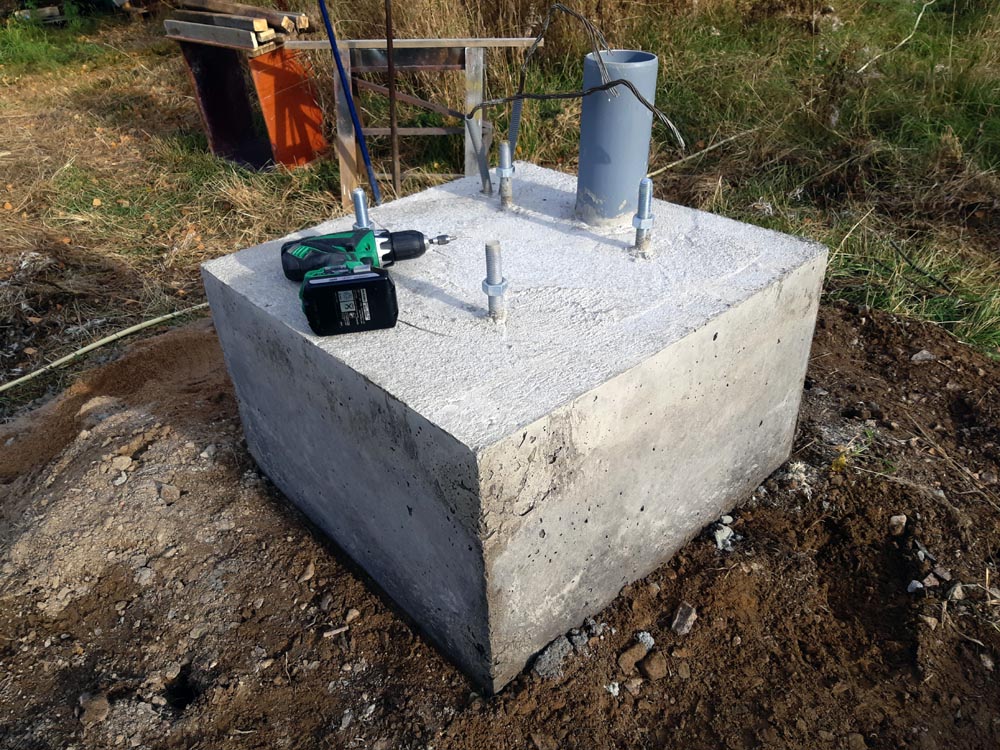

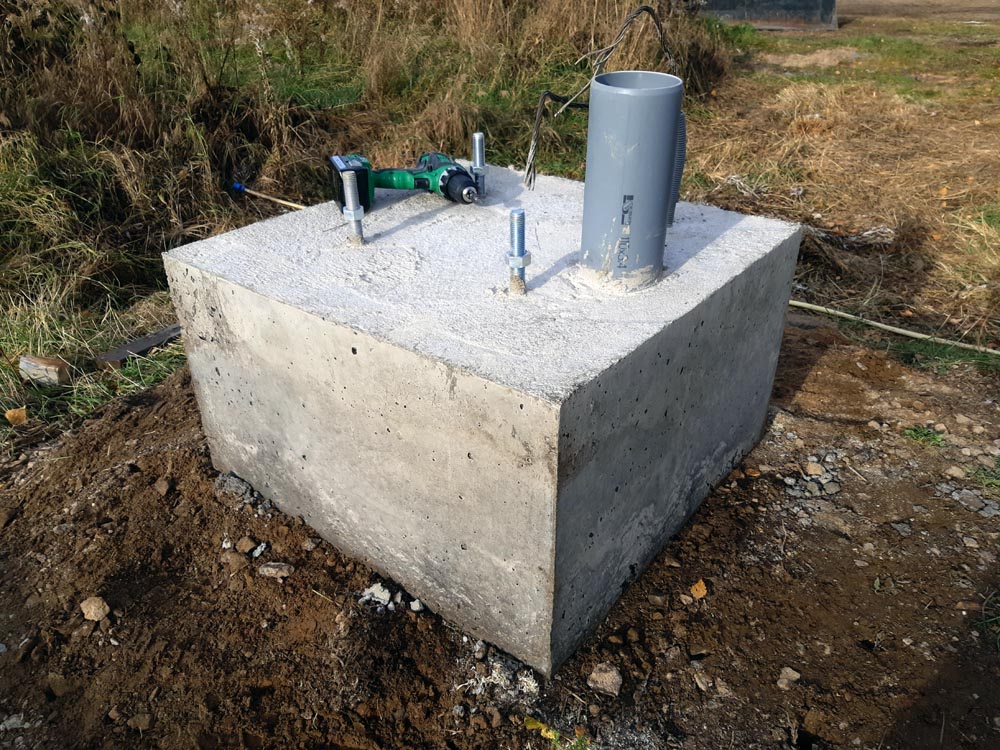

Fundament klart!

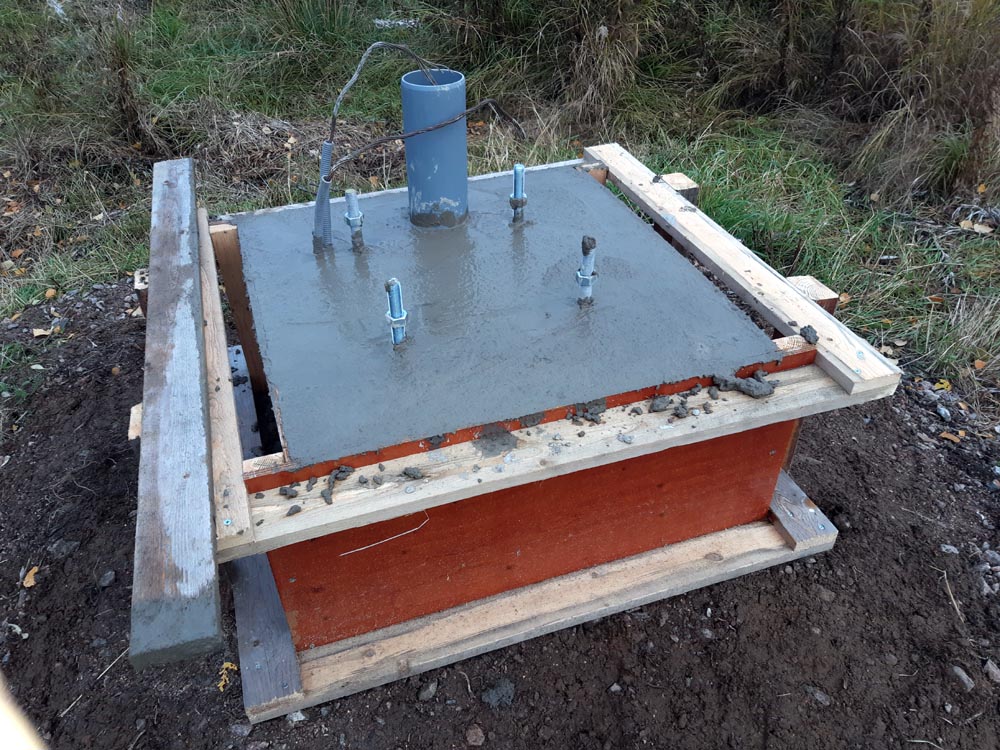

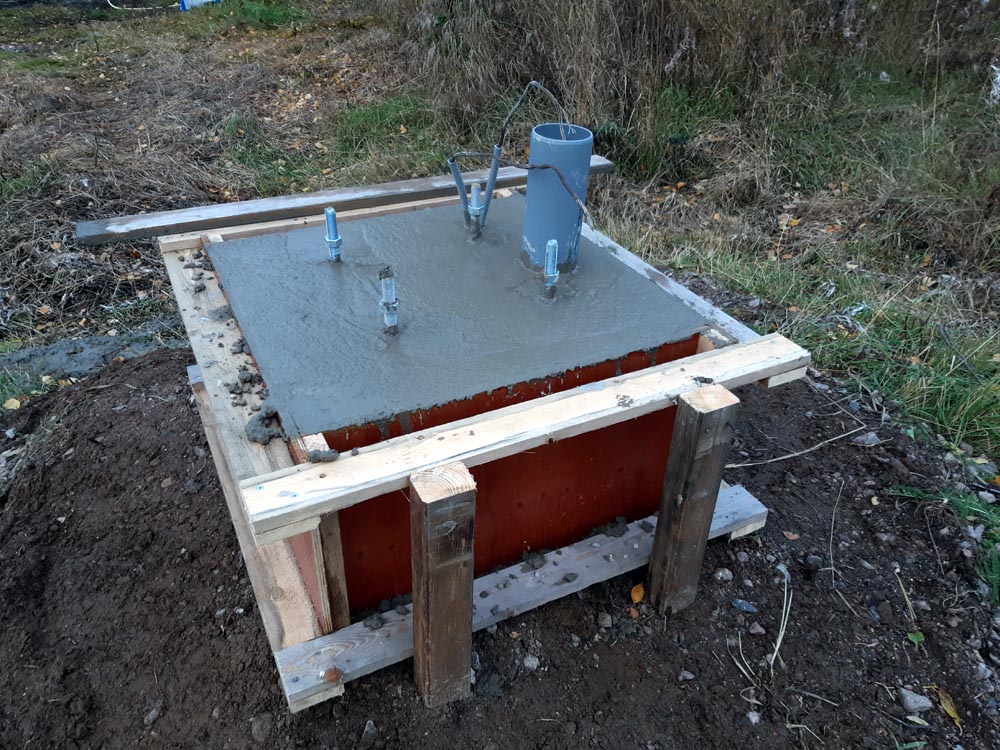

2019.10.04 Gjuter en 'hatt' ovanpå ett befintligt betong-fundament för att kunna montera Wibe masten, måste också komplettera med en omgång stag-fästen ca. 6meter ut från mastfoten.

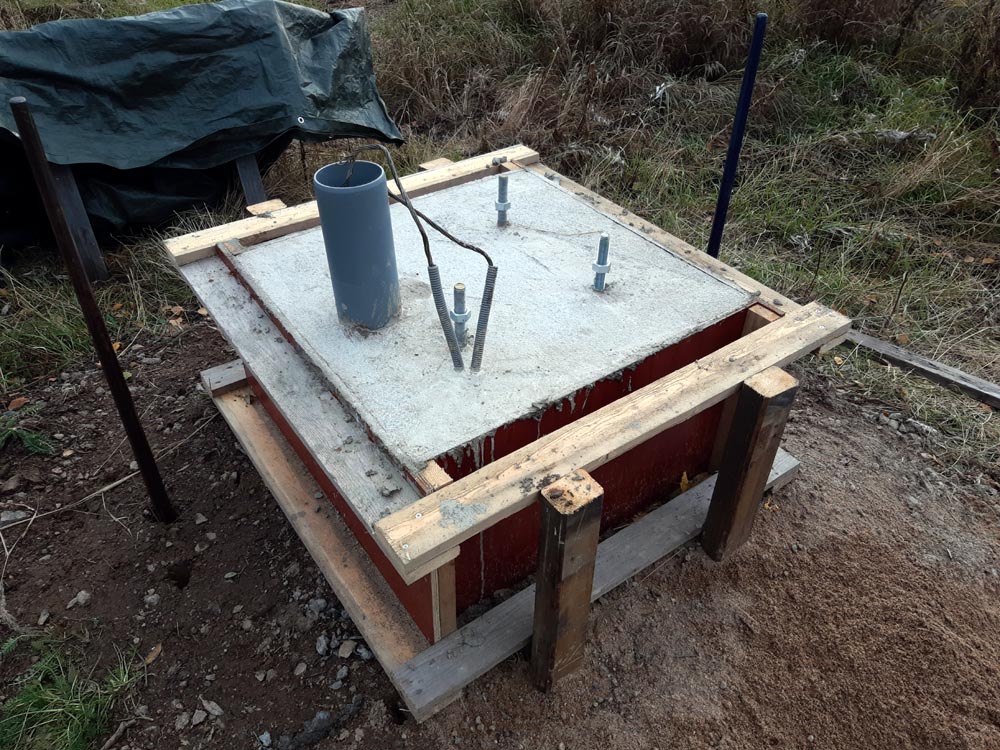

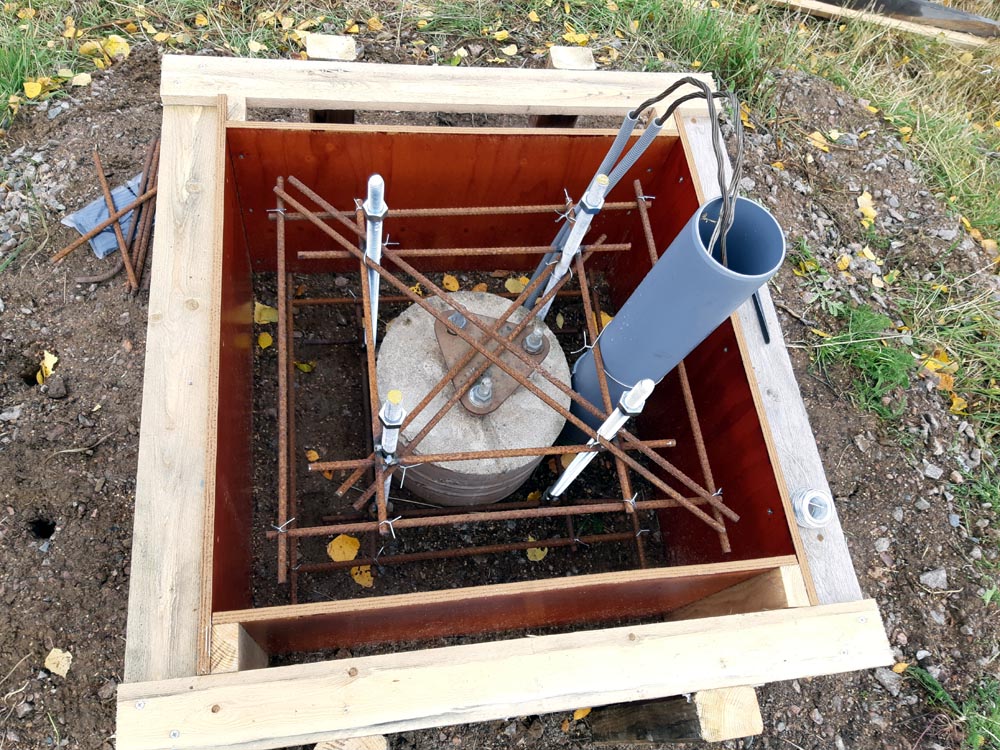

Befintligt fundament & armering / ca. 200liter betong på plats
Klart / Betongen har nu brunnit ihop!
Fick med komplett dokumentation, Instruktionsbok, Reparationshandbok och Reservdelskatalog. Dokumentation är alltid bra att ha!.

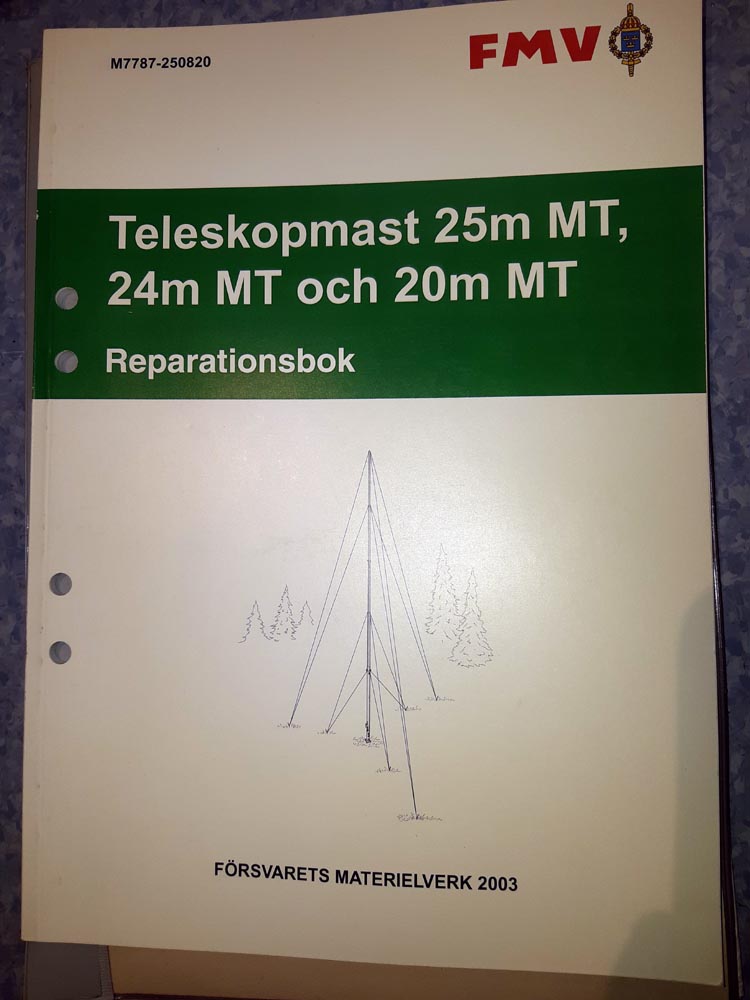

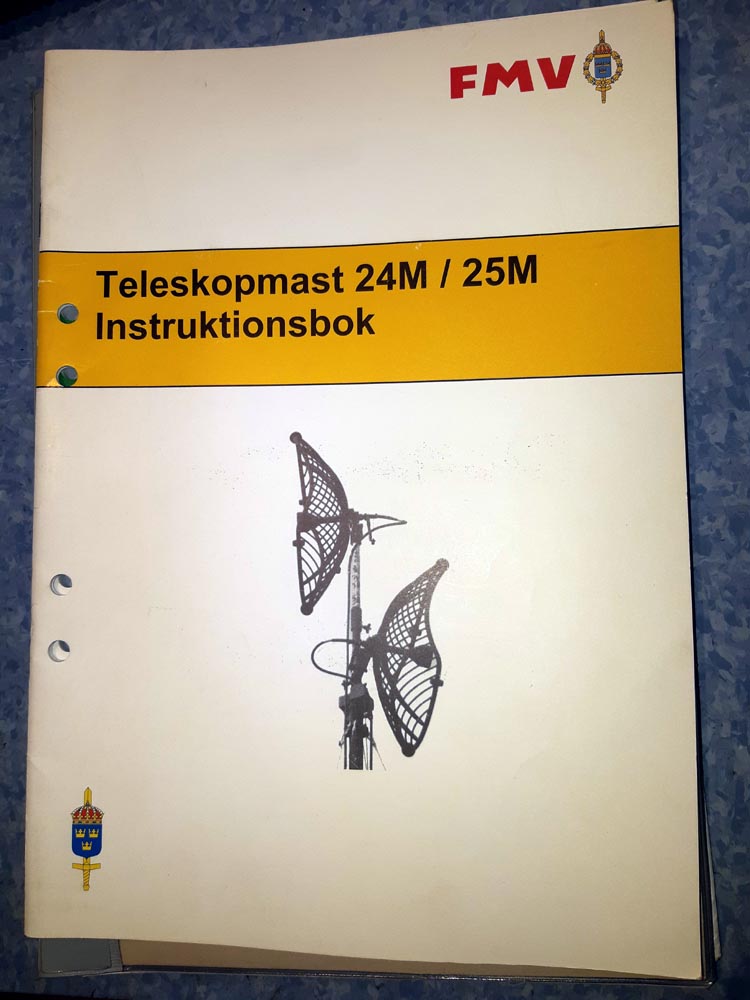

Instruktionsbok / Reparationshandbok

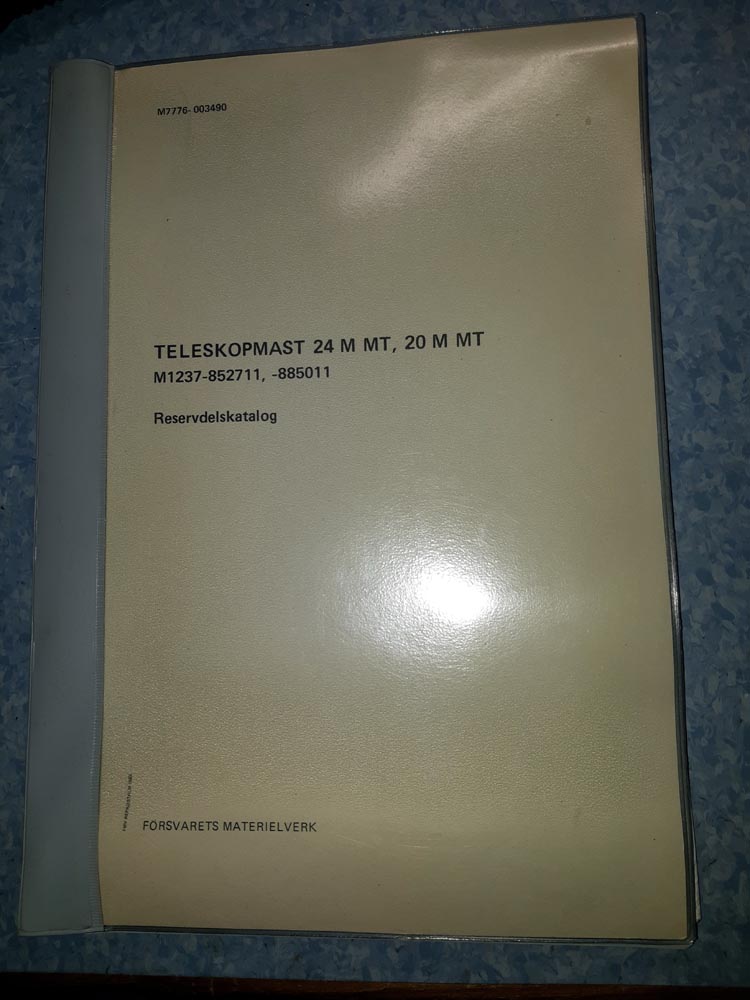

Reservdelskatalog
2019.07.25 Åkte ner till Riddarhyttan (T.o.R) för att hämta en 'WIBE 24M MT' teleskopmast. Resan gick bra, tog ca 40timmar totalt.

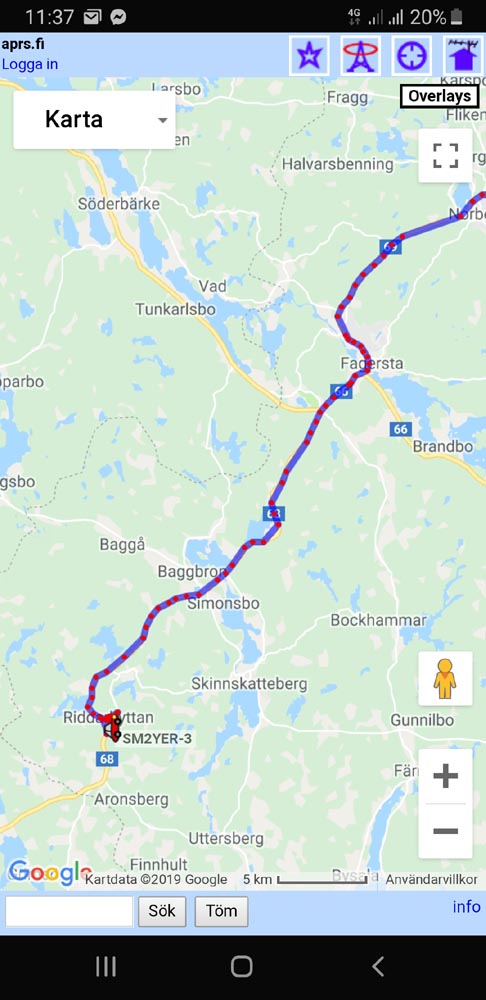

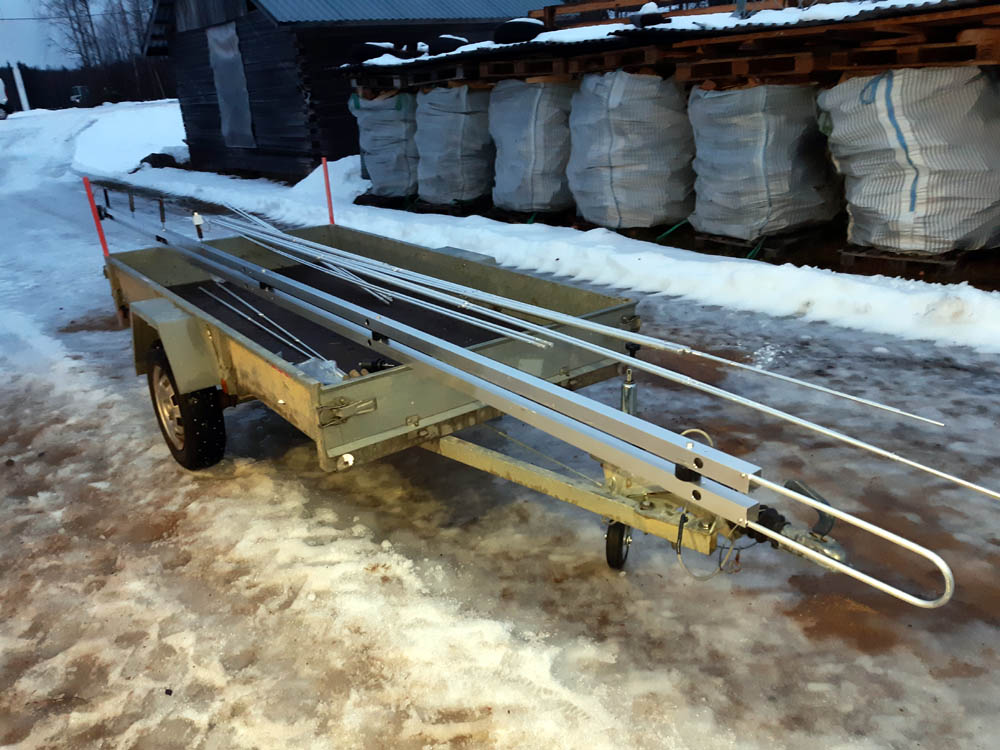

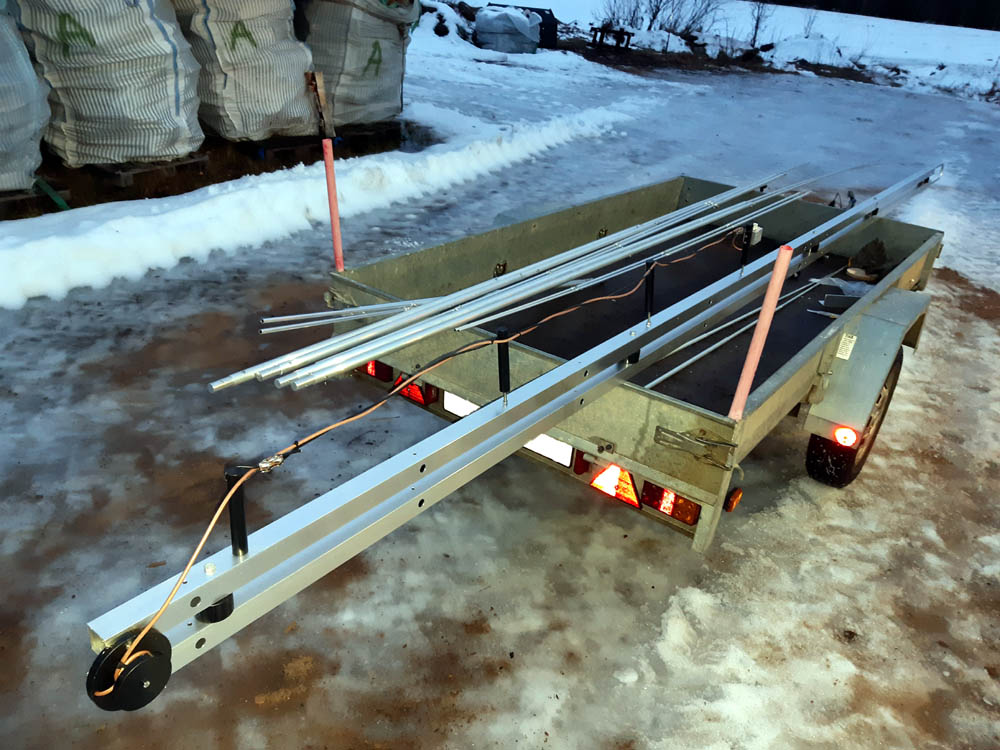

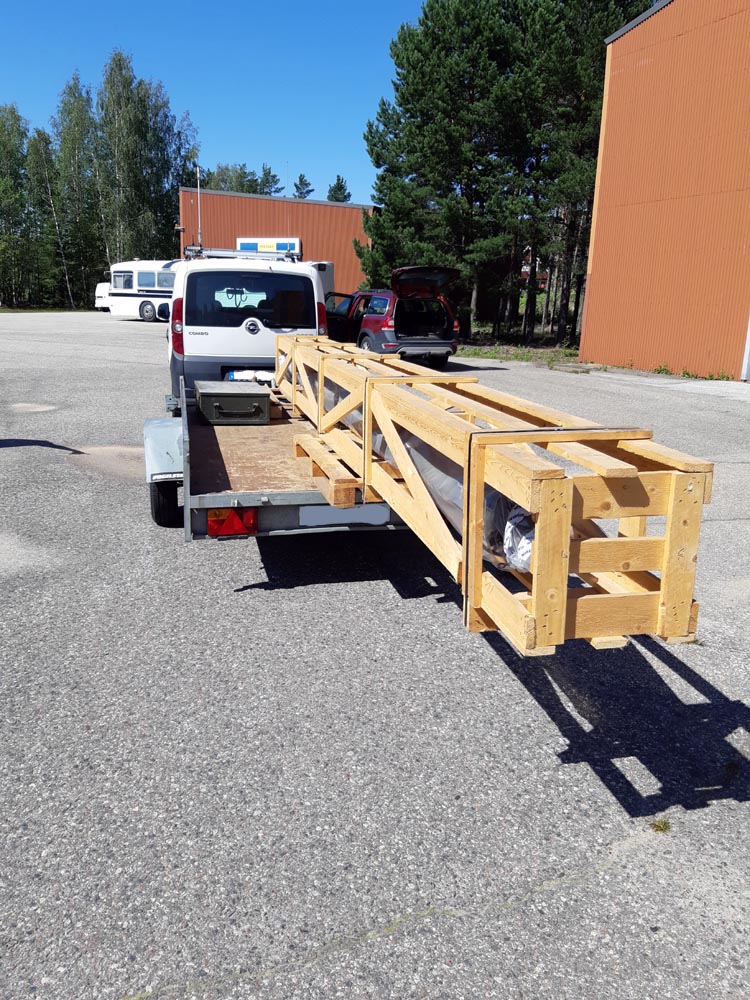

Masten lastad / APRS spår
Min 'Retevis RT-3S' DMR-Radio med GPS mottagare var med på resan, den skickar upp positions till [R1]GPRS.fi, här ovan ser man spåret då jag var framme i Riddarhyddan.
To-Do
Beskrivning

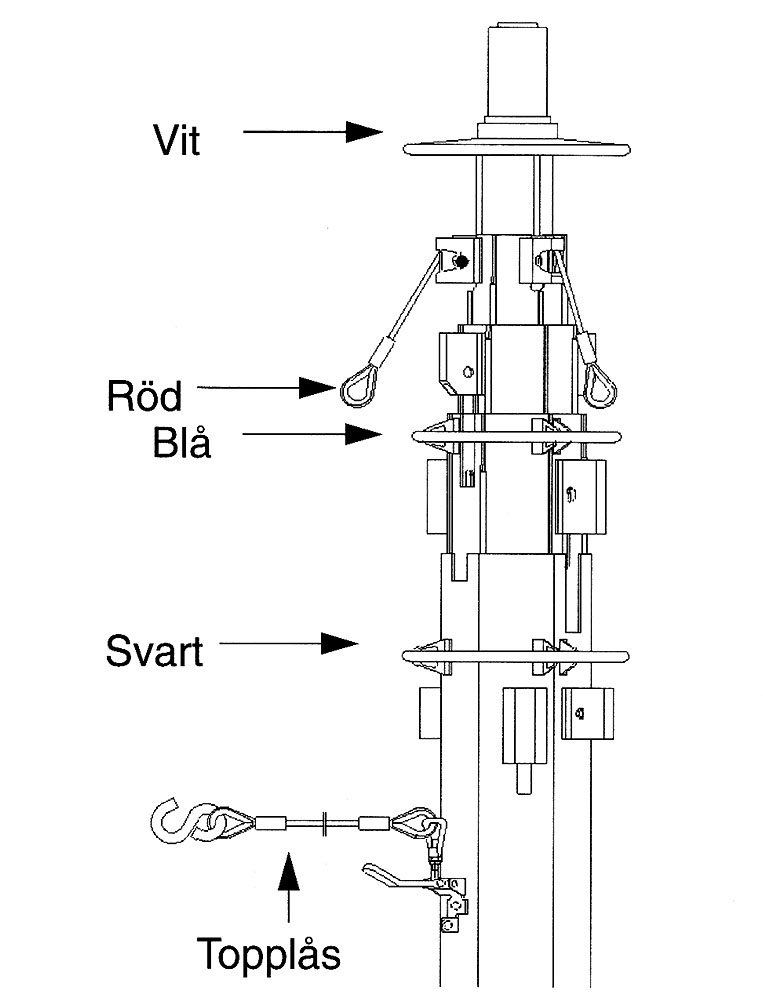

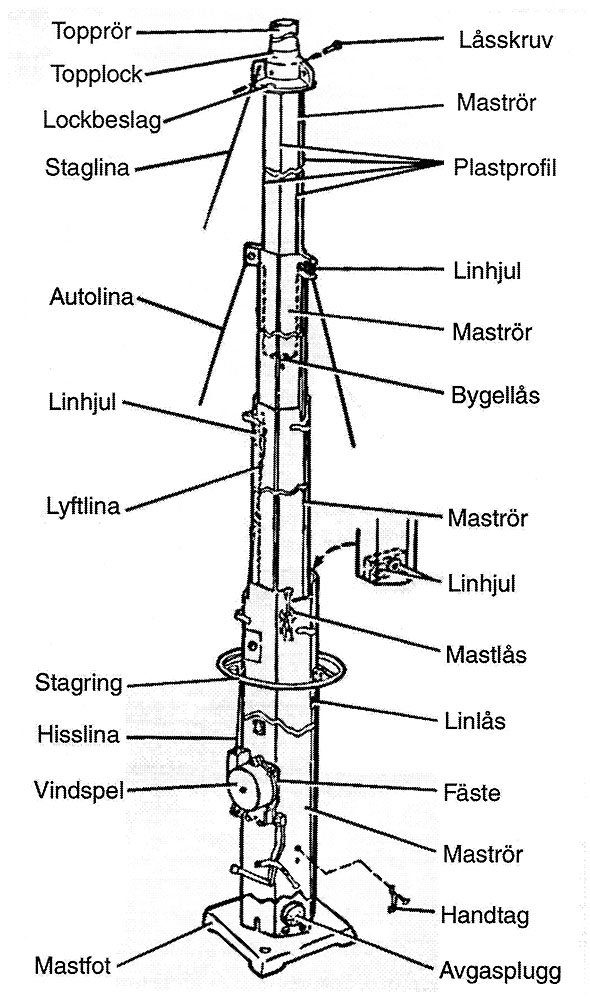

Mast beskrivning / Infästning av staglinor
|
Några noteringar Plus :-)
Några noteringar Minus :-(
Budget / Transport
Kostnader t.o.m. 2019.12.05 ===================================================================== Lannabo L2 ................................. 12 000 kr Transport .................................. 2 000 kr Wibe mast .................................. 16 500 kr Transport / Resa ........................... 2 460 kr Dipol 160/80/40m ........................... 3 403 kr Fundament .................................. 480 kr Vantskruv, virelås ......................... 500 kr Staglinor 4mm / 10m 3st .................... 300 kr Matarledning 50m RG213U MIL-C-17F .......... 1 200 kr Styrledning 8x0,75mm2 ...................... 1 100 kr Kontakter PL259 crimp 6st .................. 240 kr Reläbox .................................... 400 kr Antennväljare .............................. 739 kr Total 41 533 kr ===================================================================== |
|
Länkar / Leverantörer / Referenser
Honors to the brains behind - Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
Leverantörer:
[L1] Lannaboradio
[L2] Limmared.nu
[L3] Biltema.se
[L4] Wimo.de
Länkar / Referenser:
[R1] Instruktionsbok för teleskopmast WIBE 24M/25M 31Mb .pdf fil
[R2] Reservdelskatalog för teleskopmast WIBE 24M/25M 19Mb .pdf fil
[R3] Instruktionsbok till 'YAESU G-2800DXC' rotorn 2,9Mb .pdf fil
