'TACTICAL MOBIL HF WHIP'
Mobilantenn för bl.a. NVIS propagation

INDEX
  • Inledning
  • Senast uppdaterat
  • ToDo
  • Kostnad
  • Beskrivning
  • Konstruktion
  • Referenser / Länkar m.m.
  • 'Disclaimer'


  • Inledning
    Provar här att sätta ihop en 'TACTICAL MOBIL HF WHIP' för att kunna köra mobilt, från 80M och uppåt.

    Har testat bl.a. Comrod APX50[R1] men det är en VÄLDIGT dyr professionel (Militär) antenn, att kunna inhandla en har man inte ens råd att drömma om...

    För att fungera ända ner till ca: 3650KHz verkar det som längden måste vara över 5meter (16') - Naturligtvis kommer jag att vara tvungen att använda någon form av avstämning (Tuner)


    MIL Bredbandsantenn 264 (Lånad skiss)

    Senast uppdaterat
    2024.07.02 Skruvar i drag-ögglan och provmonterar ett begagnat 'Wilson' 3/8" antennfäste, tidigare inhandlat från Limmared.nu[L4]

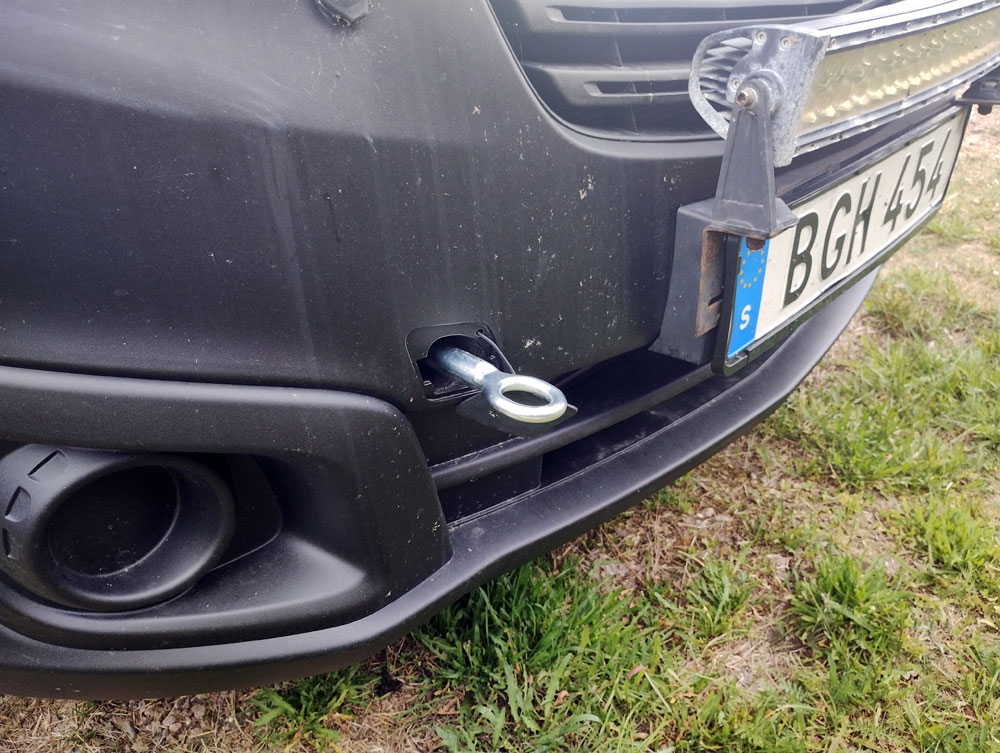

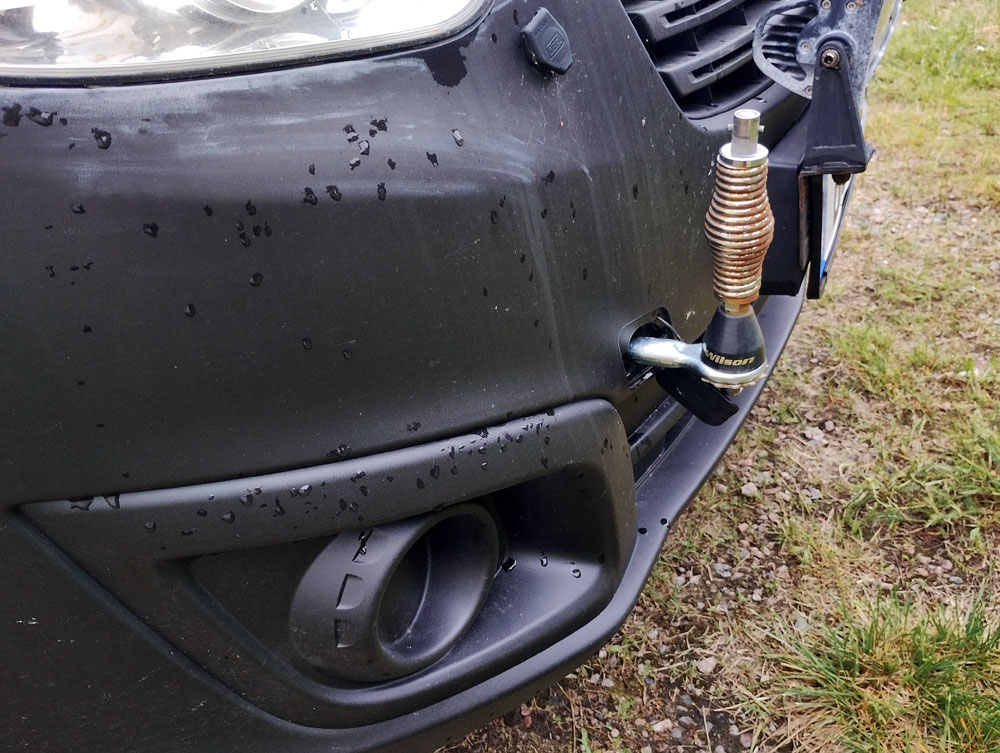

    Monterat drag-öggla + 'Wilson' 3/8" antennfäste

    2024.06.30 Har påbörjat bygget med att beställa glasfiberstavar från CarbiX.se[L1] - Kollar även på skärmfläta och krympslang till själva antenn elementet. Kommer att använda 5/8" antennfot med bottenfjäder, återvinner lite element infästningar från gamla mobil antenner.

    Antennen ska användas på min 'OPEN COMBO' tillsammans med '
    GoBox' - Lådorna är enkla att ha med sig t.ex. i bil eller husbil, i varje låda är där en 'YEASU FT-857D' och en 'ERICSSON C52' radio.


    DIY 'ATU-100' / Kör mobilt med en 'GoBox v.4.1'


    ToDo
    Som dom flesta 'projekt' så är där alltid något som kan göras bättre / annorlunda eller ändras lite på...

  • Beställa / Ordna med material (Påbörjat 2024.06.30)
  • Bygga
  • Testa


    Beskrivning 'MOBIL HF WHIP'
    Antennen är tänkt att användas mobilt / böjd i båge över bilens längd. Tanken är att det mesta av RF utstrålningen skulle riktas rakt upp, för att möjliggöra s.k. NVIS trafik inom kort till medel långa avstånd. NVIS (Near Vertical Incidence Skywave)[R2a][R2b]

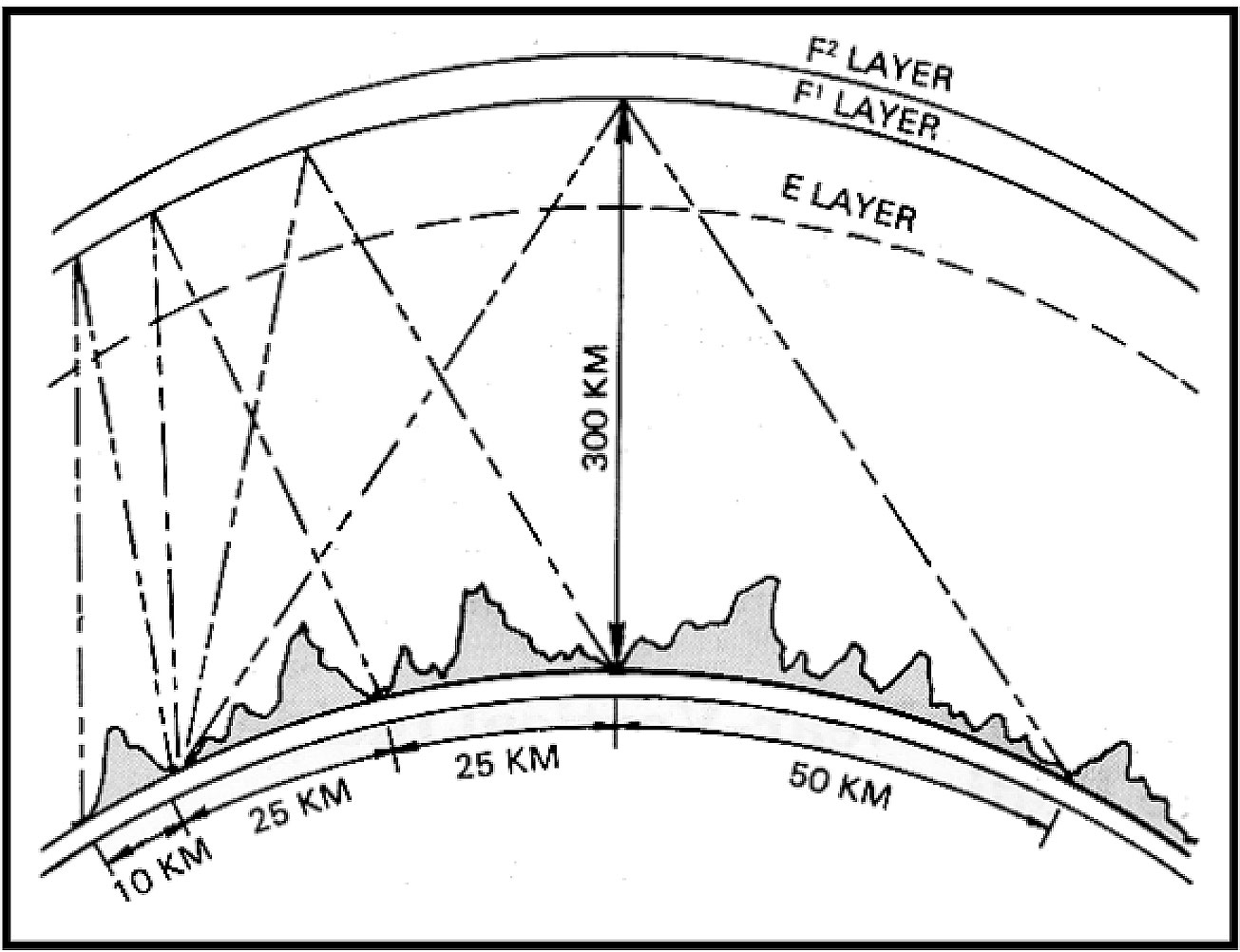

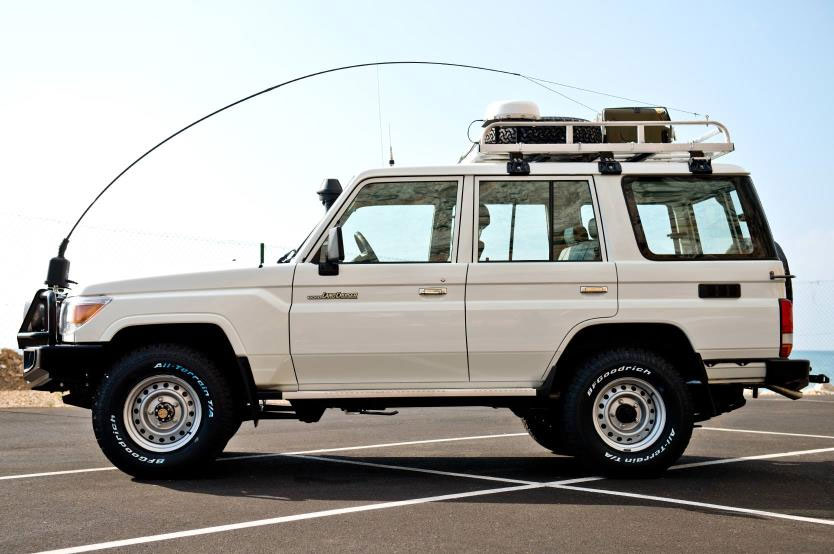

    NVIS propagation princip (Lånad skiss) / Codan antennsystem (Lånad bild)

    Antennen kommer att vara över 5meter lång, tanken är att montera den så långt baktill eller framtill på bilen / fordonet som möjligt. Antenn elementet böjs sedan ner och fästs med nylonlina. Läs mera under
    Konstruktion (Här nedan)


    Konstruktion

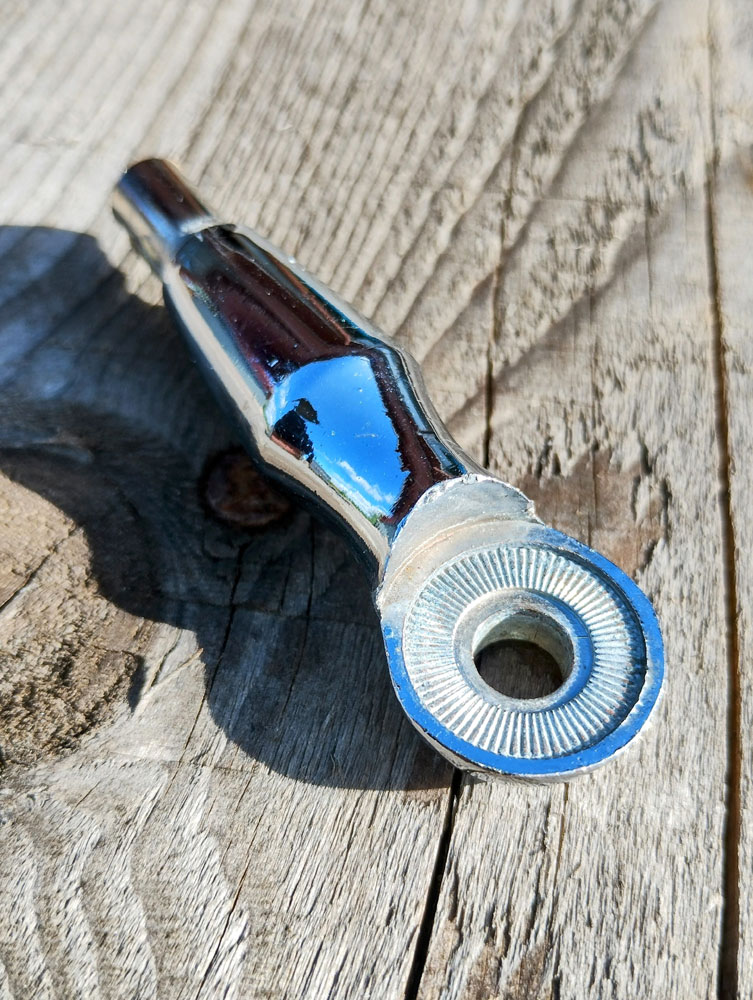

    Använder en återvunnen 'DV' bottendel (A), den limmas med epoxy på en 2m lång 6mm** glasfiberstav (B) - Tre glasfiberstavar skarvas ihop med aluminiumrör. Limmar med epoxy, kapar ner dom ihop limmade glasstavarna till önskad (Beräknad) längd = 5,4M

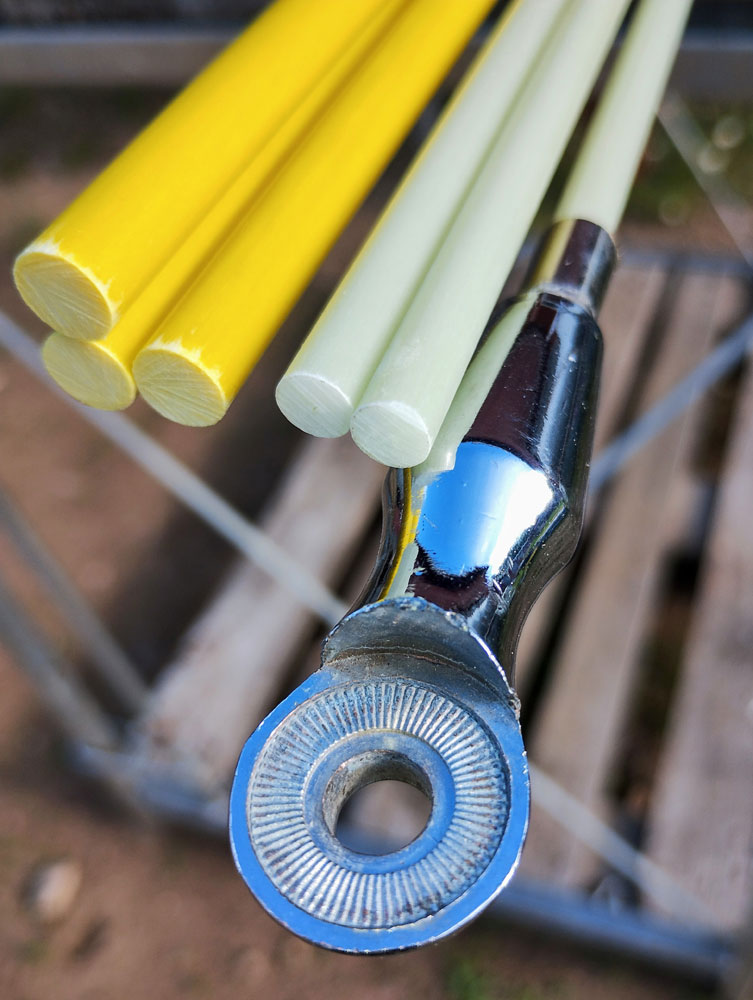

    'DV' bottendel (A) / 6 & 8mm 2meter långa glasfiberstavar (B)

    ** Har inhandlat både 6 & 8mm glasfiberstavar, använder 6mm stavar till första försöket.

    Drar en jordfläta utanpå dom ihopsatta glasfiberstavarna, utanpå detta sätter jag på krympslang.


    Kostnad

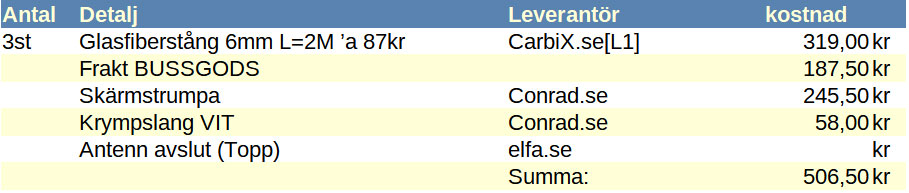

    Sammanställer kostnader för antennbygget t.o.m. 2024.06.30



    Länkar / Leverantörer / Referenser
    Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

    Leverantörer:
    [L1] CarbiX.se
    [L2] elfa.se
    [L3] conrad.se
    [L4] limmared.nu

    Länkar / Referenser:
    [R1] https://www.comrod.com/wp-content/uploads/APX50.pdf
    [R2a] https://www.qsl.net/4x4xm/FAQ/What-is-NVIS-Propagation.htm
    [R2b]Rohde-Schwarz_Understanding-NVIS_v1.1.pdf


    'Disclaimer'
    The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners.

    Notera!
    Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör.

    Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan.
