Digital Mobil Radio
DMR
Testar analog / DMR radio
|
|
INDEX
NOTERA-1! För att sända med dessa apparater krävs amatörradio certifikat och / eller tillstånd från Post & Telestyrelsen (PTS.se) - NOTERA-2!
För att köra DMR radio mot en repeater krävs att radion klarar DMR TIER2 (Kan hantera TDMA TS1 & TS2) - NOTERA-3! att vissa apparater typ Baofeng DM5-R och GT-3 MkIV har TIER1, och kan därför INTE användas för repeater trafik.
Senast uppdaterat

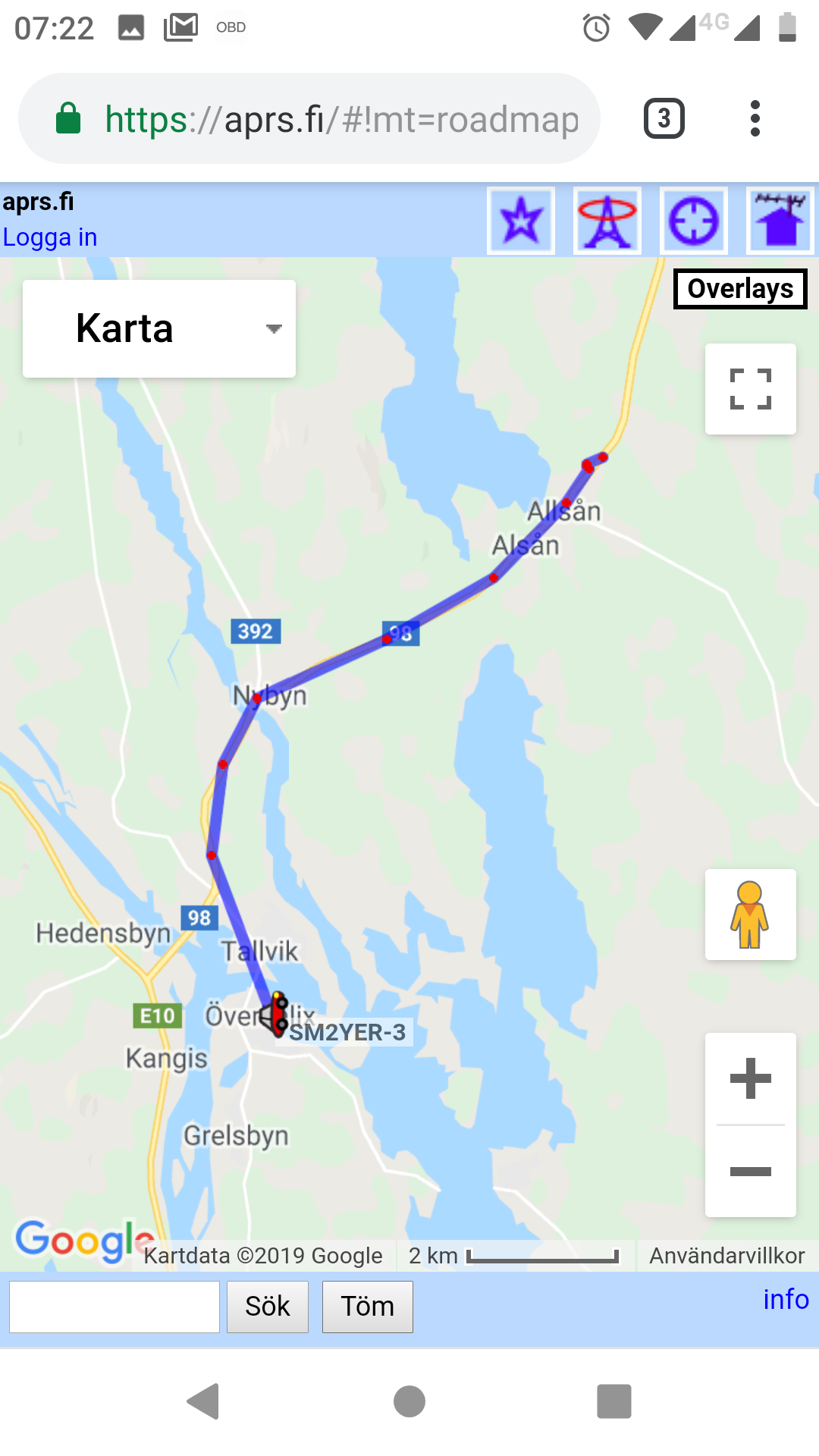

2019.04.10 Luleå resa idag, RETEVIS RT3s med GPS igång, skickar upp positionsdata till 240999 med 30 sekunder intervall.
Kollar på aprs.fi[L14] - Spåret blir nu lite mera detaljerat, verkar som om en och annan uppdatering 'missar', men jag tycker
ändå att resultatet är klart godkänt! (En eloge till dom som ligger bakom aprs.fi, dom gör ett helt fantastiskt jobb!)

Högerklicka och välj 'visa bild' för att visa större bild

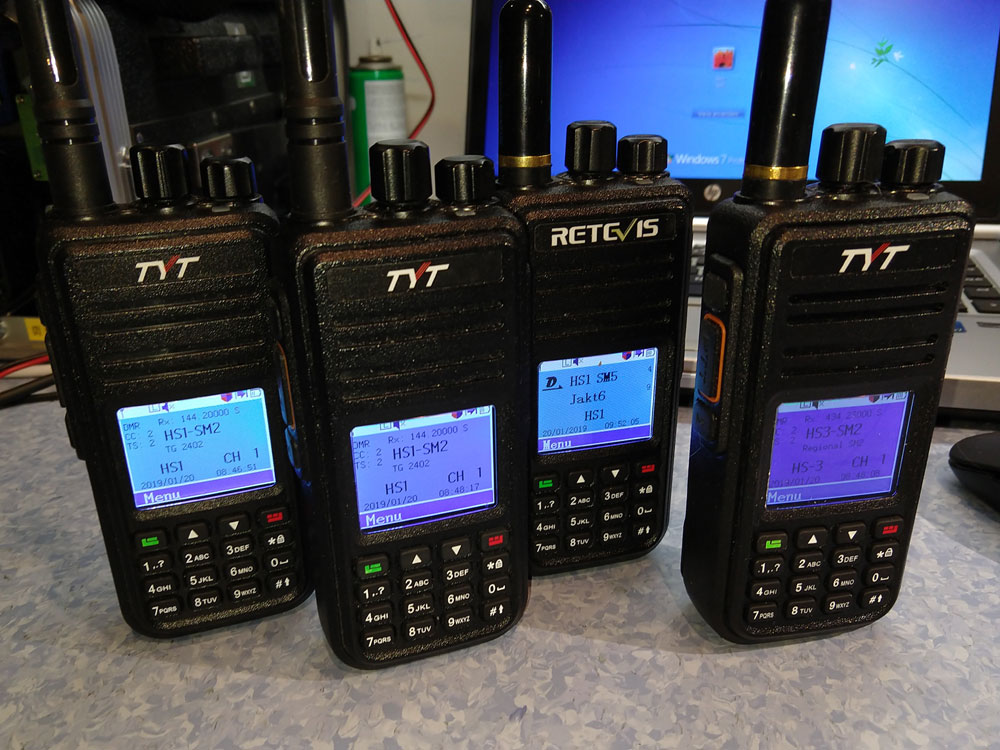

2019.04.06 Så var dom plötsligt fem!...
Kör DMR radio med bl.a. ett par TYTERA MD-380 apparater, har både VHF & UHF versionerna. På senare tid har jag även inhandlat två RETEVIS RT3s apparater.
Det här är väldigt prisvärda apparater! - Till det yttre så är MD-380 & RT3s apparaterna exakt lika, alla tillbehör passar mellan apparaterna. Invändigt så är det dock två helt olika apparater.
TYT MD-380 är singelband apparater, VHF eller UHF, jag har båda varianterna. Ingångssteget i mottagaren är av typen 'superheterodyne'. Med 'TYToolz' firmware får man en rad mycket bra funktioner.
RETEVIS RT3s är en dualband apparat. Ingångssteget i mottagaren är av typen 'direct convertion' med mycket stor bandbredd, det gör att
mottagaren är lite känslig för störningar i omgivningen. Med senaste firmware från tillverkaren kan man importera 120000 digitala kontakter
som .csv fil direkt in i minnet, jämfört med 10000 som var begränsningen tidigare. Notera! Man kan INTE köra TYToolz i RT3s!!!
|

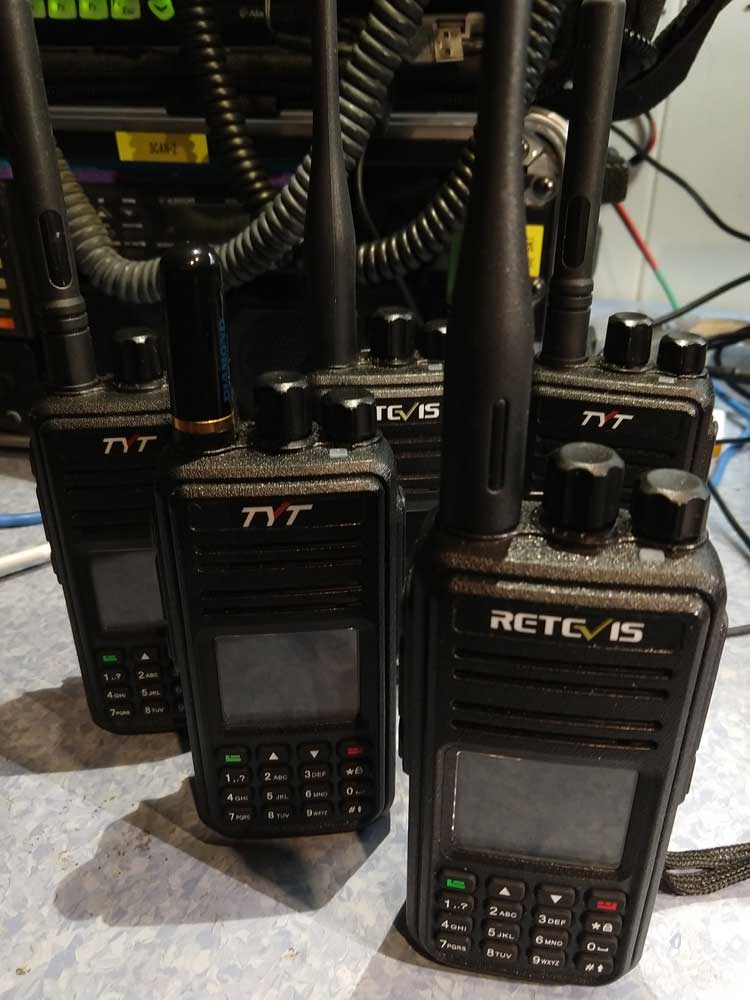

5x DMR radio
|
TYToolz i MD-380
2019.04.03 Har lagt in programvara 'TYToolz' i TYT MD-380 apparaterna, man får en hel rad nya och förbättrade funktioner. Dom två funktionerna jag gillar bäst är 'LastCall' lista och att apparaterna nu
kan plocka ut vem som kör (TA-Info) direkt i den dataström som kommer med DMR trafiken. Man behöver m.a.o. inte uppdatera den interna kontaktlistan längre,
man får upp Call + Namn + Stad + Län/County + Land, lite beroende på vad som skrivits in när DMR ID registrerades.

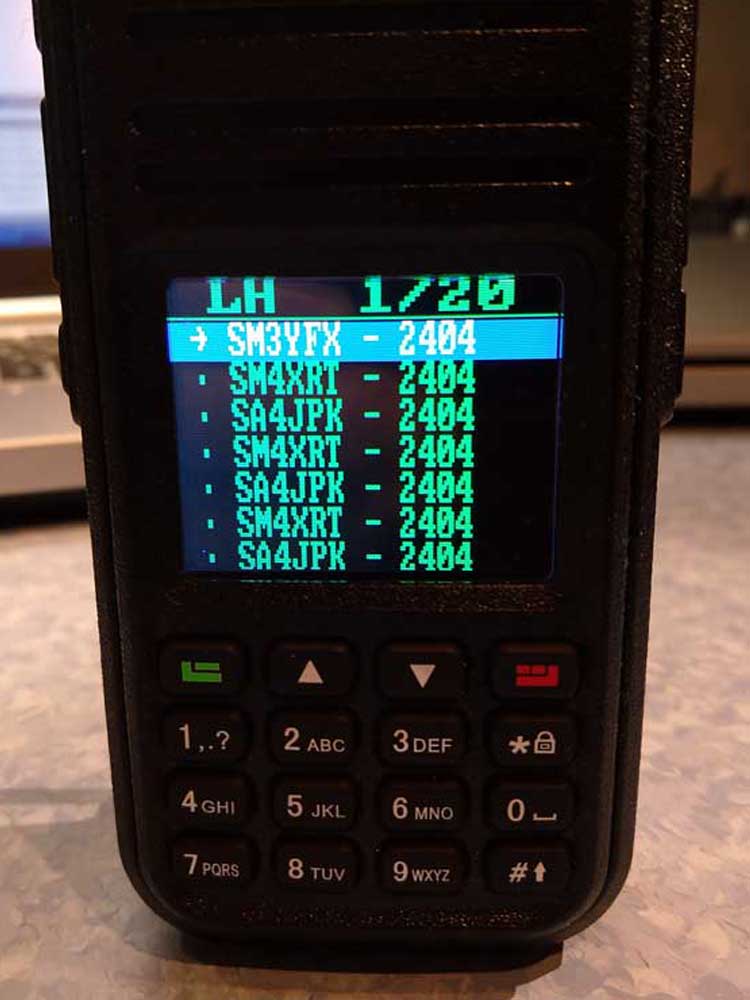

MD-380 med TYToolz / LastCall lista / TA data
När MD-380 apparaten nu kan läsa ut TA (TalkerAlias) information direkt i DMR-data, så innebär det att man nu bara behöver lägga in dom TG's
med DMR-ID, RX-Group's och Zoner som behövs för att lägga in kanal data i kodpluggen.

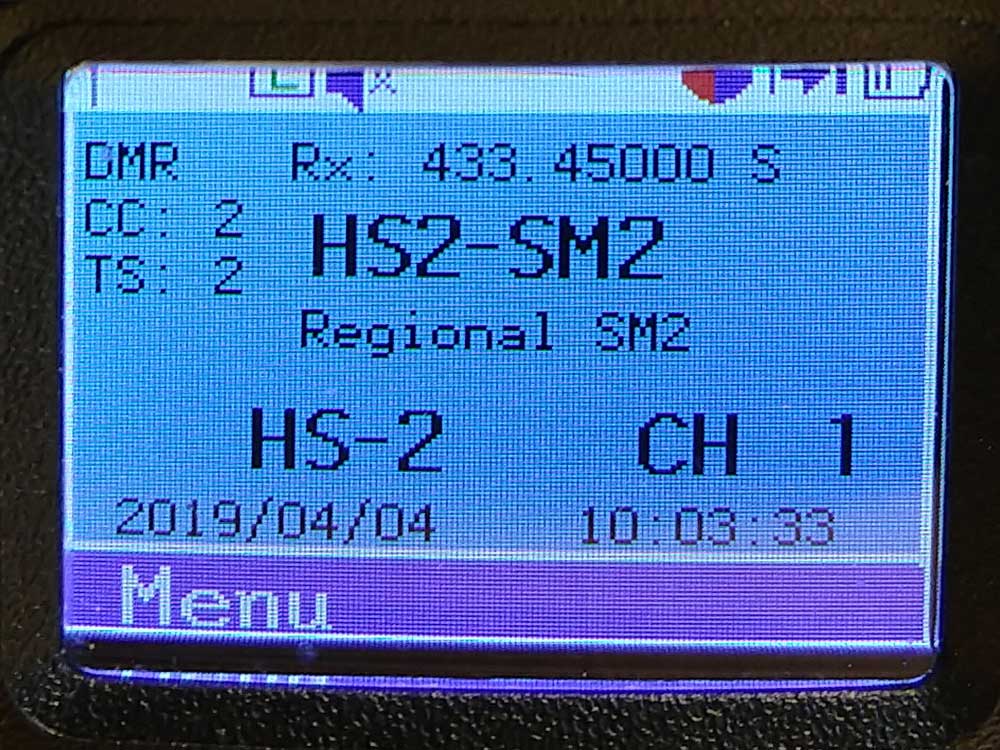

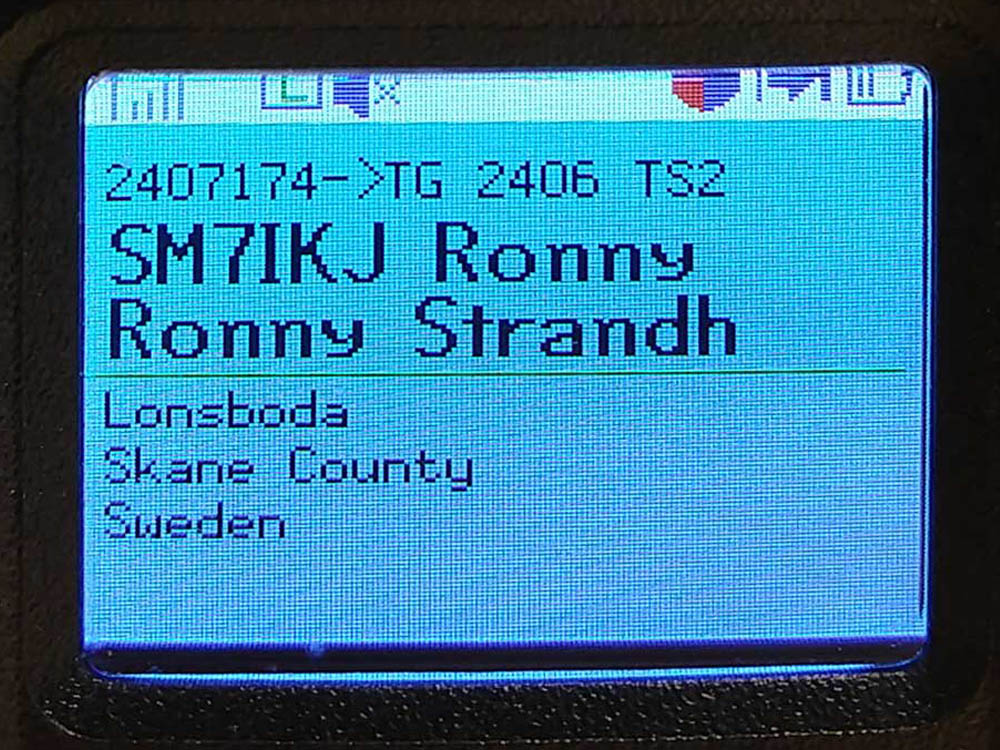

På bilderna nedan ser man resultatet när TYToolz läser ut TA data (Högra bilden) - På den vänstra bilden ser man TYToolz idle display,
den är rejält 'utökad' jämfört med original firmware. Där är info om vald TG, TS, CC, frekvens m.m.

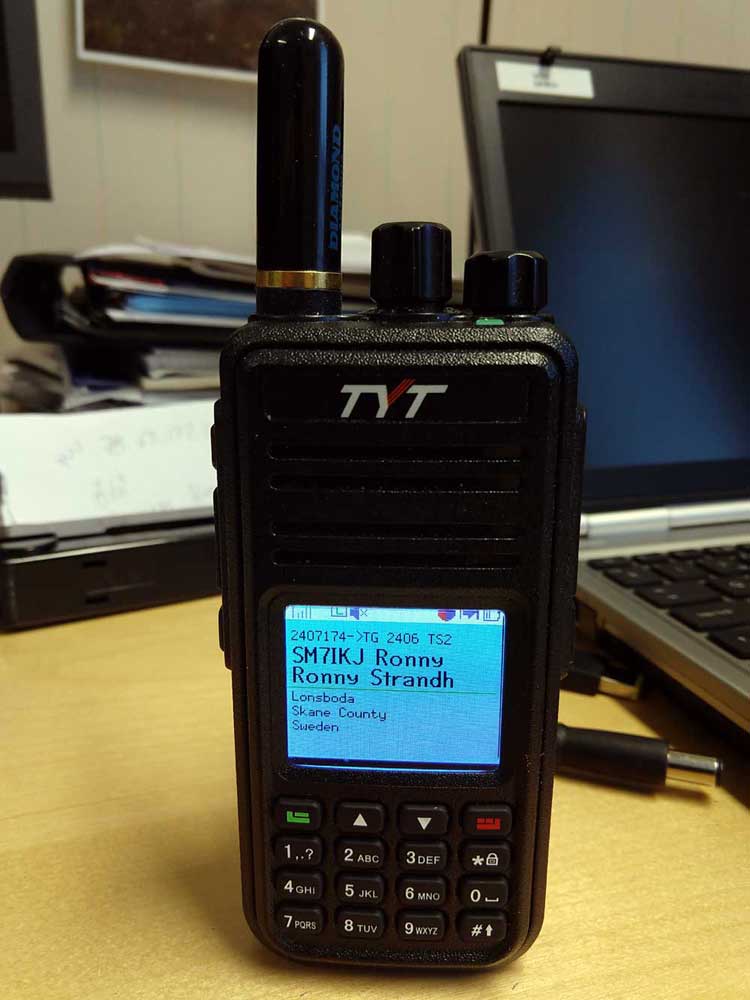

TYToolz läser TA data / TYToolz idle display
APRS med RT3s
2019.04.03 Har två st 'RETEVIS RT3s' apparater, båda med inbyggd GPS. Försöker att få igång positionering med APRS att fungera, vid
första försök så skickar radion inte upp positionsdata automatiskt, bara när man aktiverar PTT manuellt. Detta trots att alla inställningar verkar att vara OK? - Efter många om och men,
så uppdaterar jag firmware från den fabriks installerade S016.006 / CP.V01.05 till den senaste jag hittade S017.012 / CP.V01.06, och se!
Nu fungerar det!

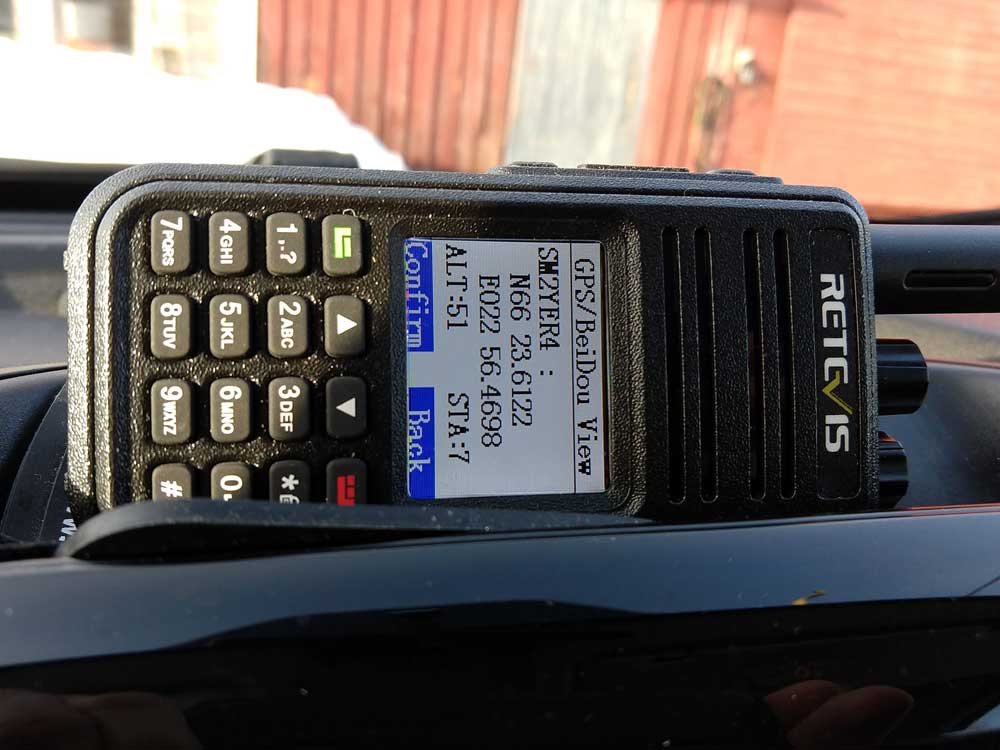

GPS position i RETEVIS RT3s radion / Mobil hotspot, kör upp APRS data via TG240999

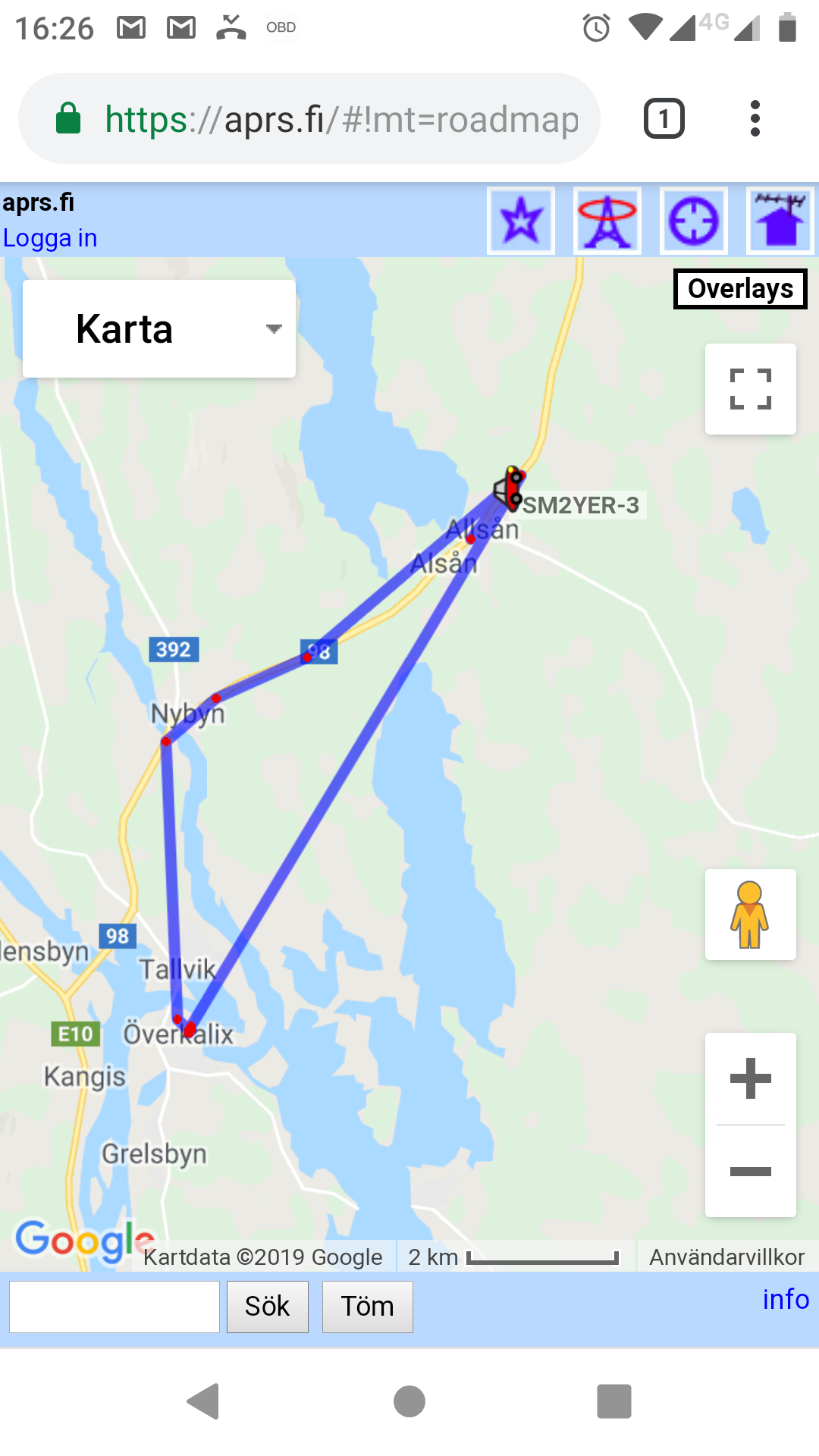

Åker till jobbet / Åker hem igen
Skärmdumpar ovan visar min väg till & från jobbet, tror att den blå raka linjen (Mellan jobb & hem) på hemväg (Högra bilden), kommer från att radion varit avstängd och att
min 'hemma' position är inskriven i min mobila hotspot.
2019.02.03 Har testat en del apparater, här är en lista på dom apparater jag använder just nu.
|

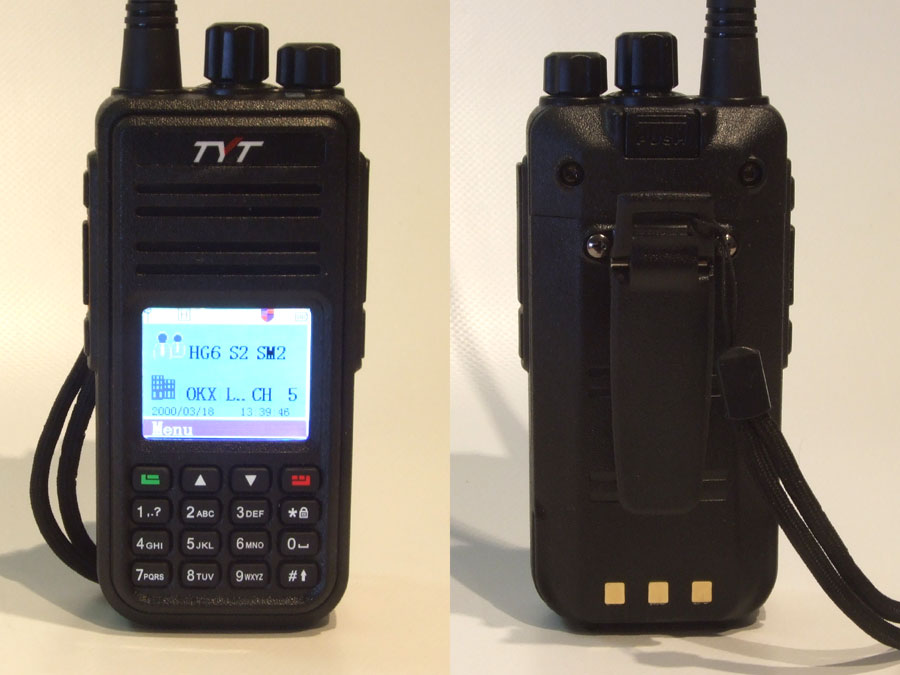

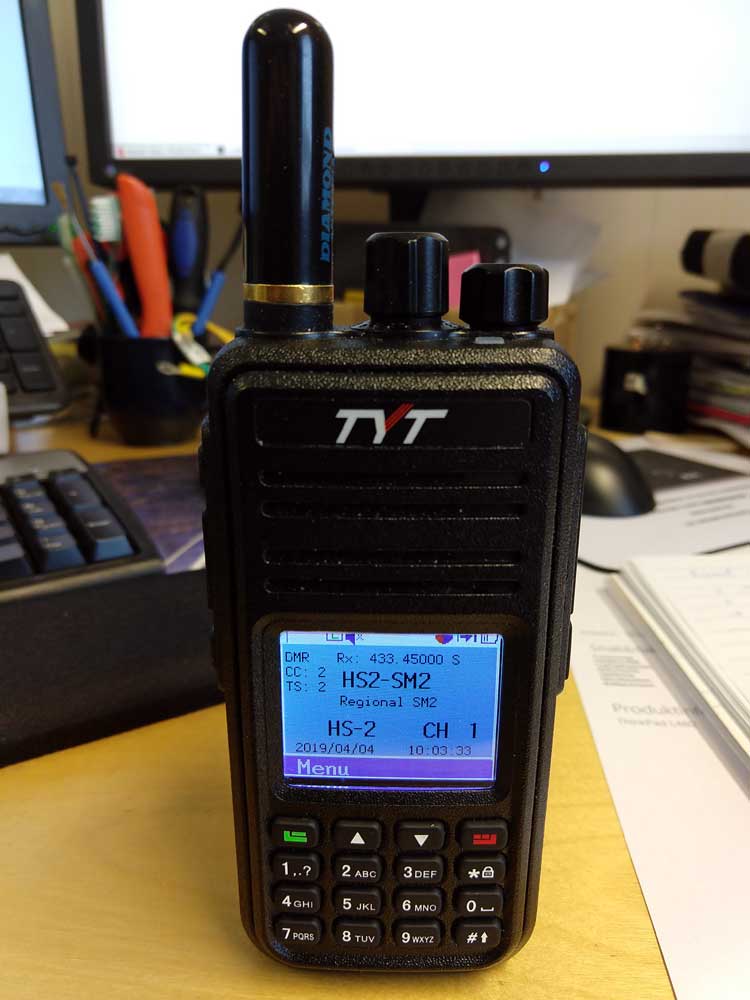

TYTERA MD-380
Detta är analog / digital portabel singelband DMR radio, kan användas för ren analog kommunikation eller digitalt med DMR TIER2 (TDMA).
Har både VHF och UHF versionerna - Radion är väldigt prisvärd med bra funktioner (Kör tyt380toolz firmware)
Radion är klart välbyggd, har bl.a. ingångs steg av typen superheterodyne.
Läs mera om -->TYT MD-380
|

TYT MD-380
|
|

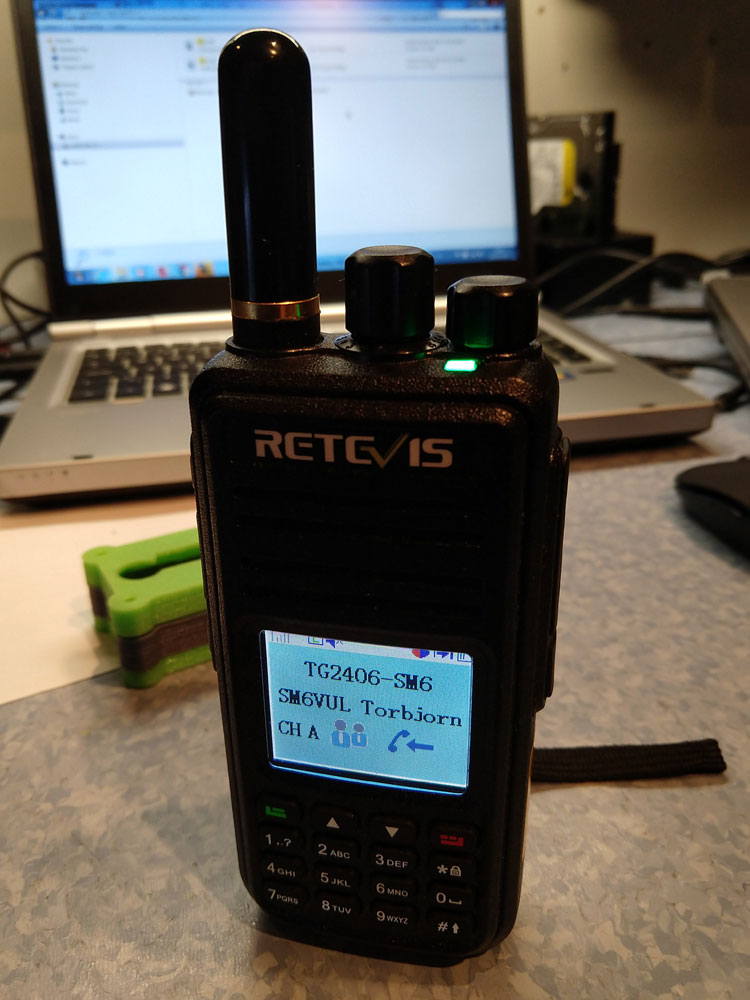

RETEVIS RT3S
En dualband VHF/UHF radio, är väldigt lik MD-380 utvändigt och funktionsmässigt. Har tyvärr ingångssteg av typen 'direktconvertion' som gör att den blir mycket känslig för störningar (RX).
|

RETEVIS RT3S
|
|

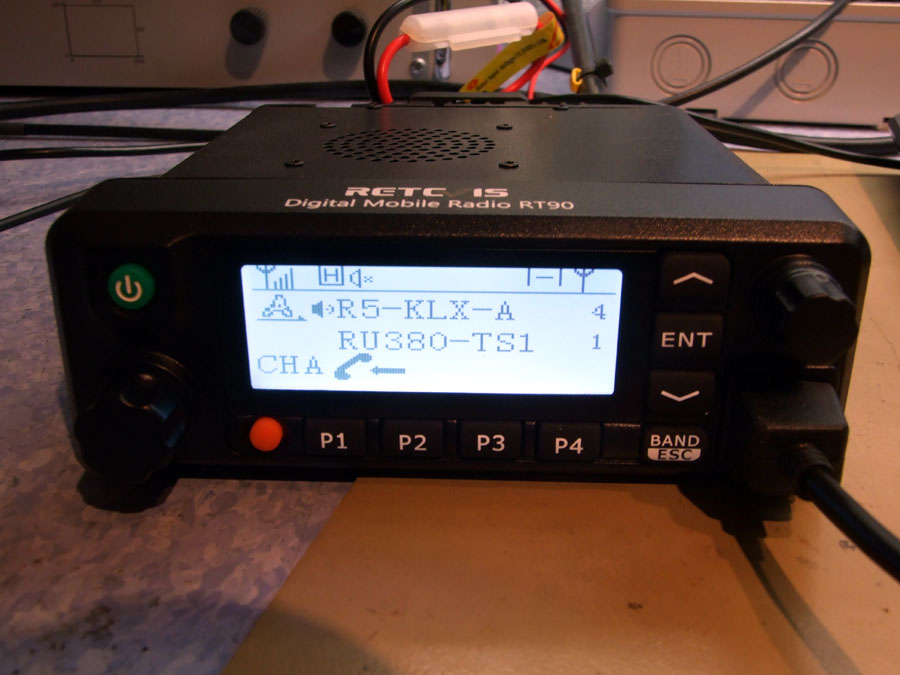

RETEVIS RT90 (Mobil VHF/UHF)
RETEVIS RT90 (Säljs även som TYT MD9600) - Radion klarar både analog och digital kommunikation (DMR) på 2M(VHF) och 70cm(UHF) amatör radio banden
Använder radion i min 'GoBox' på hemma QTH, i sommarstugan och på 'Field-day', den får även åka med i husbilen.
Läs mera om RETEVIS RT90
|

RETEVIS RT90
|
|

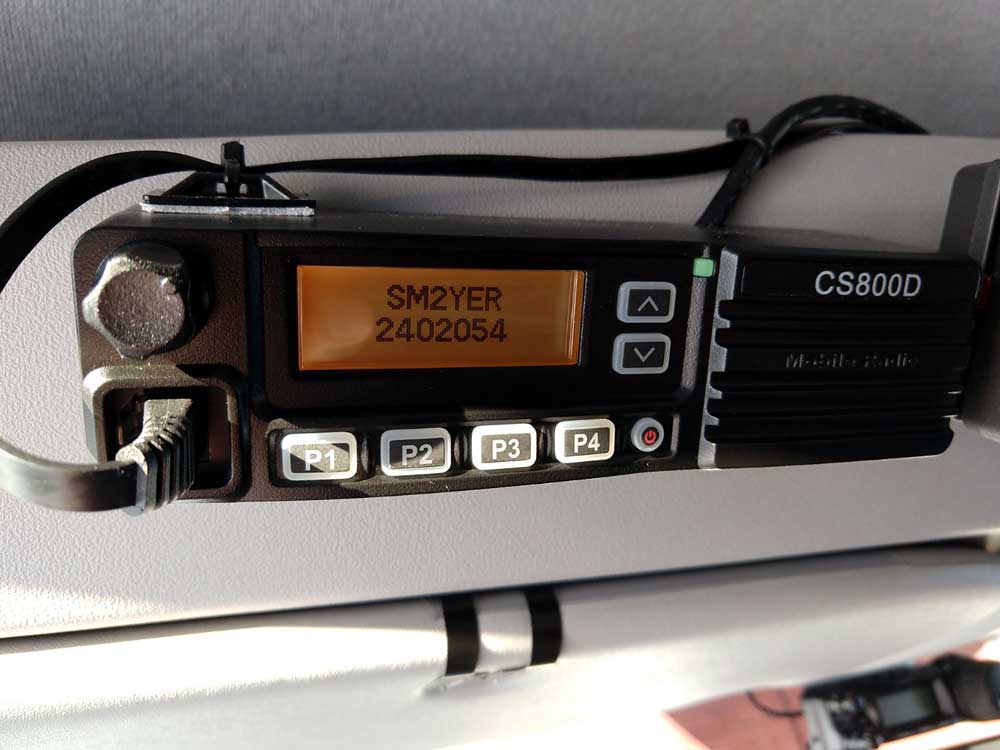

CSI CS-800D (Mobil VHF/UHF)
Kör mobilt med en CSI CS-800D, har monterat den med s.k. delat montage. Radiodelen sitter i bagage utrymmet på min OPEL COMBO.
Radion klarar både analog och digital kommunikation (DMR) på 2M(VHF) och 70cm(UHF) amatör radio banden
Läs mera om montage i min OPEL COMBO
|

CSI CS-800D
|
|
HOTSPOT's
2019.01.29 Kör nu med två Hotspot's på hemma QTH - Nu behöver jag inte 'missa' nått på dom lokala talgrupperna när jag samtidigt vill lyssna på annat.

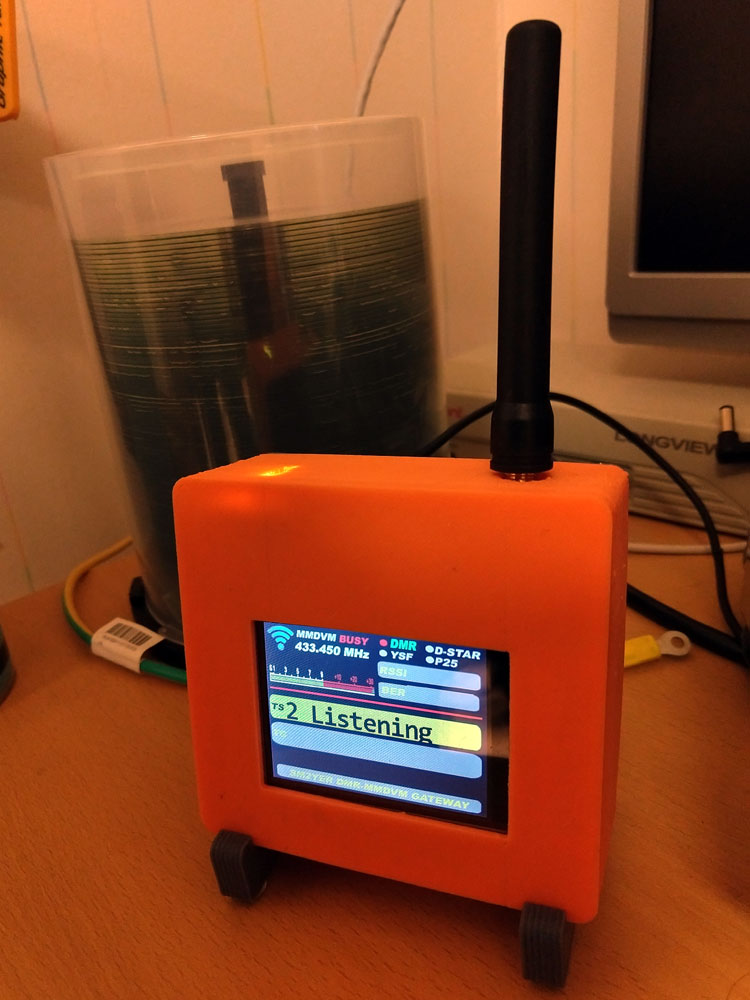

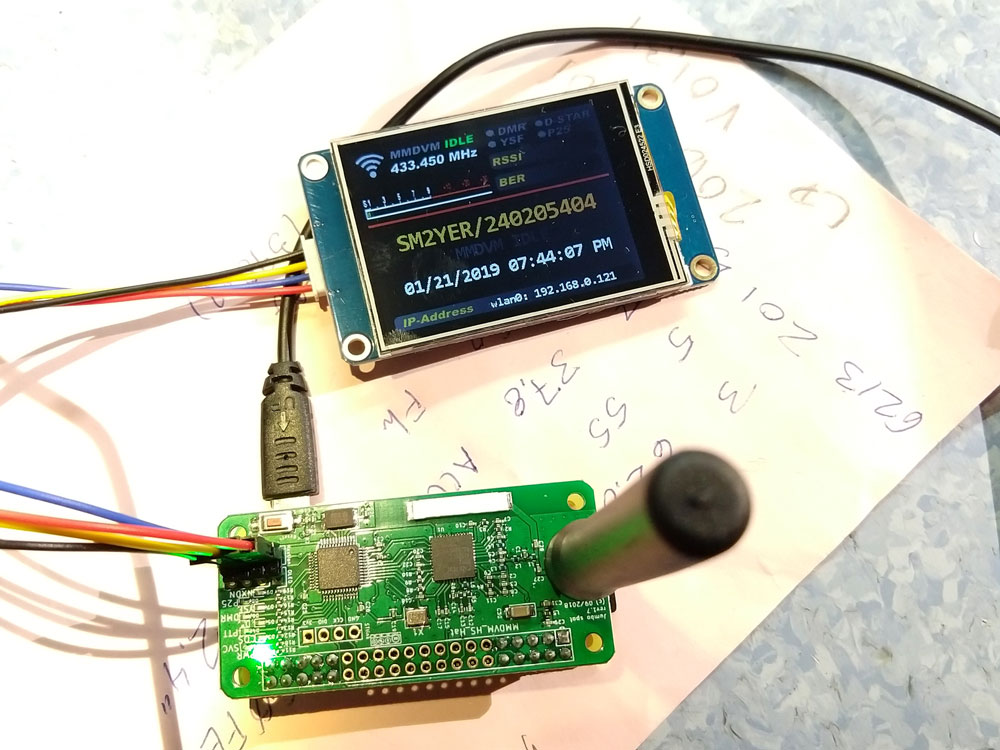

Jumbo-spot med Nextion 2,4" display
På 'HS4' (Hotspot-4) lyssnar jag statiskt på TG240 Sverige, övriga regioner (SM5--SM7) samt D-Star bryggorna 240240 (DCS010B), 2410 (DCS010D) och Fusion bryggan 2416 (DCS010V)

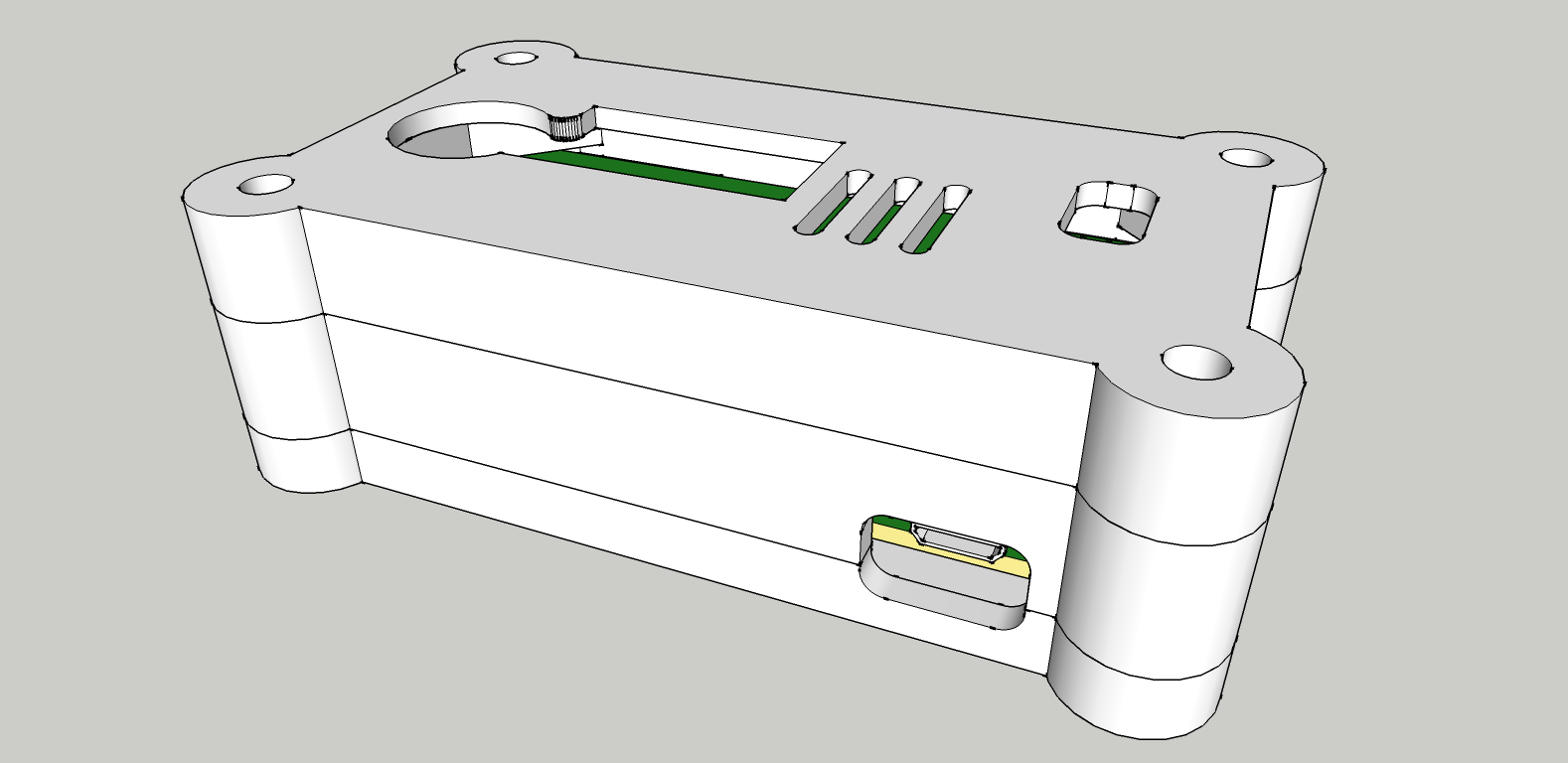

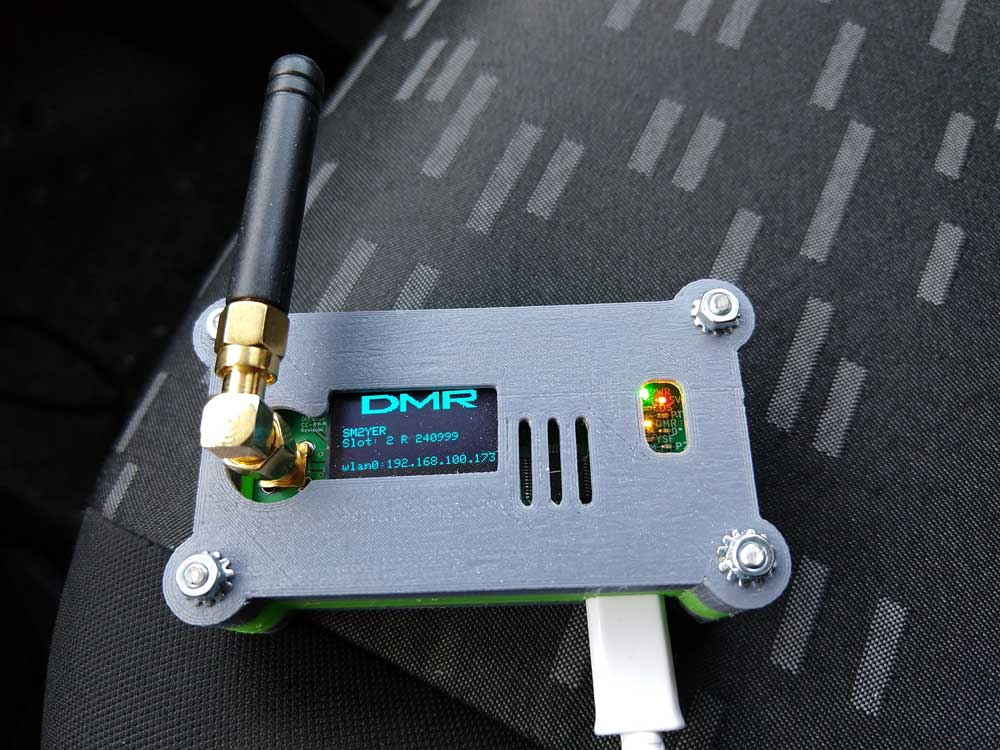

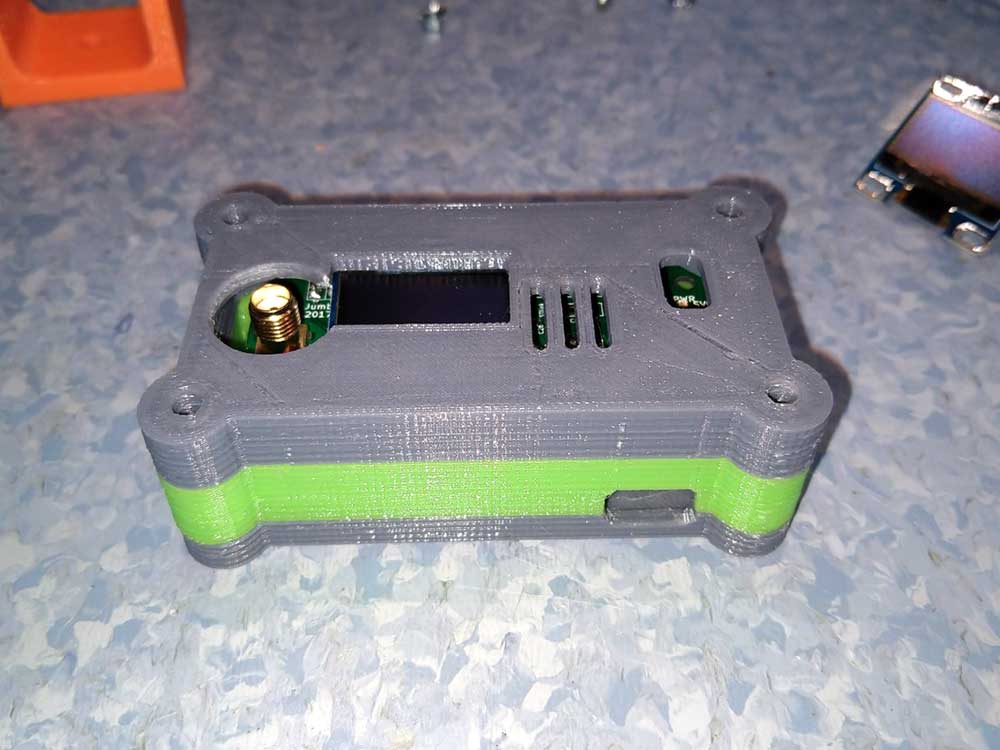

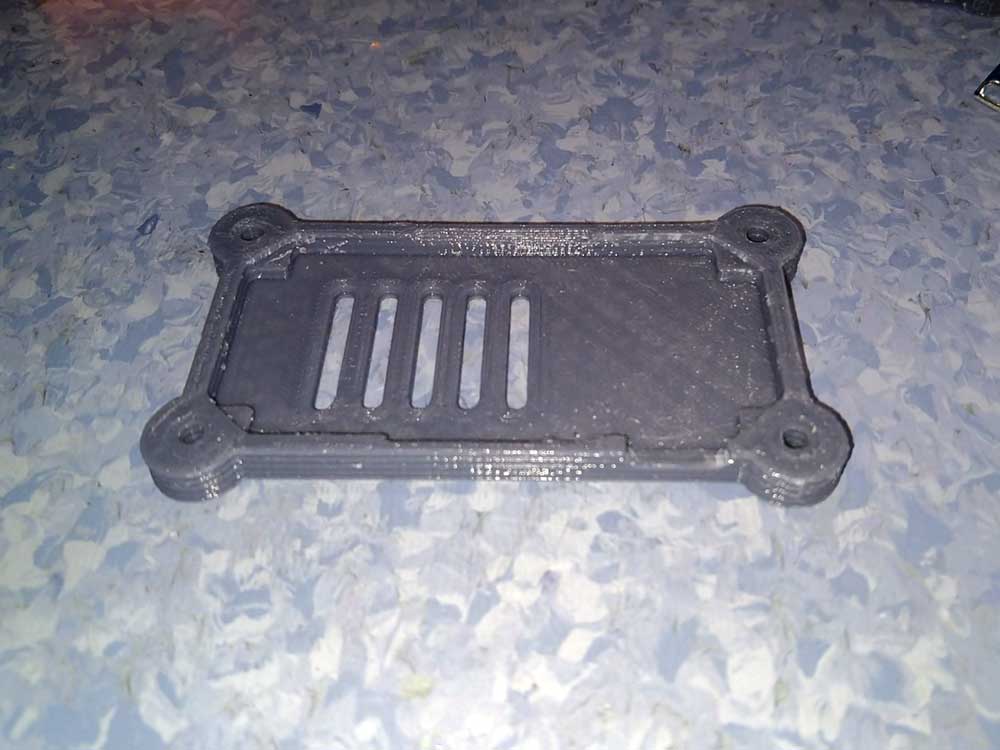

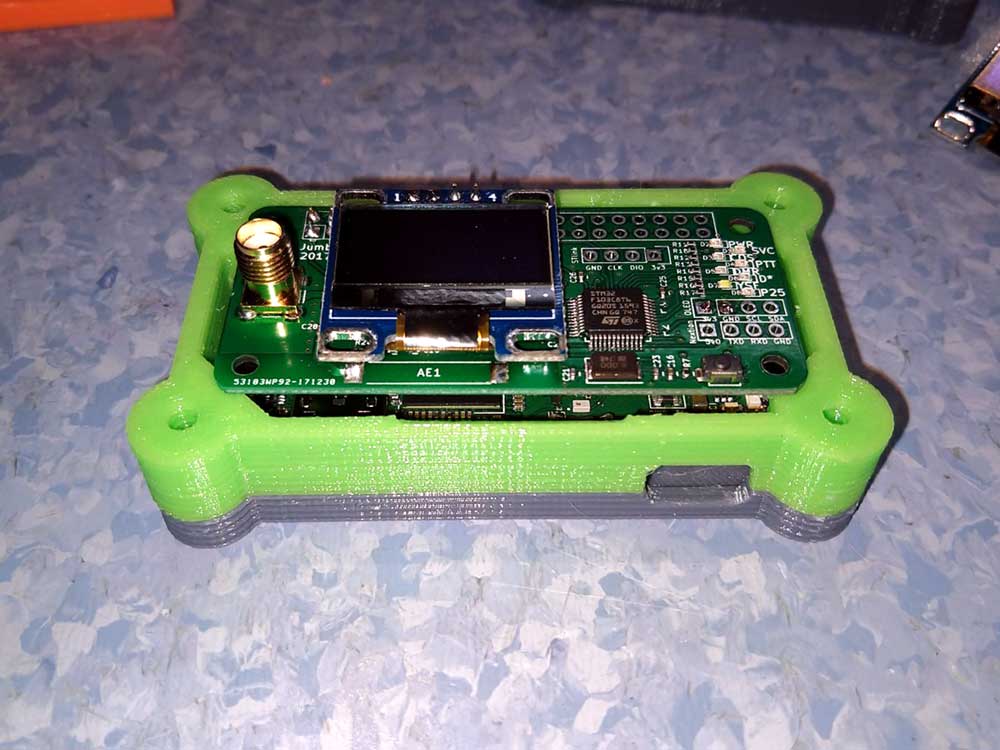

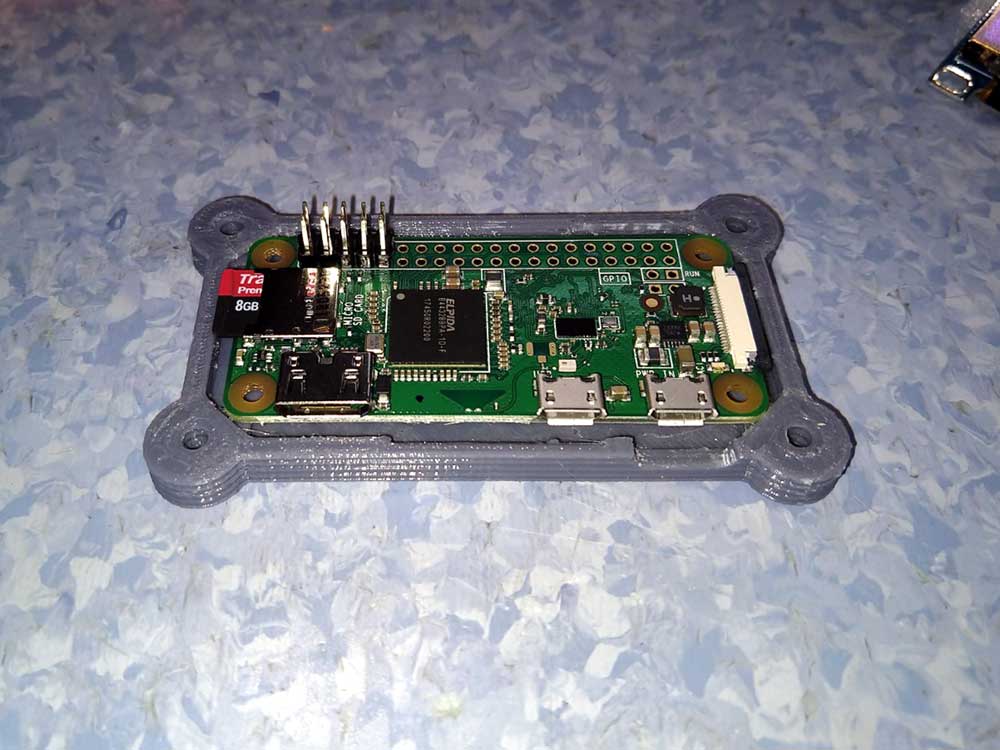

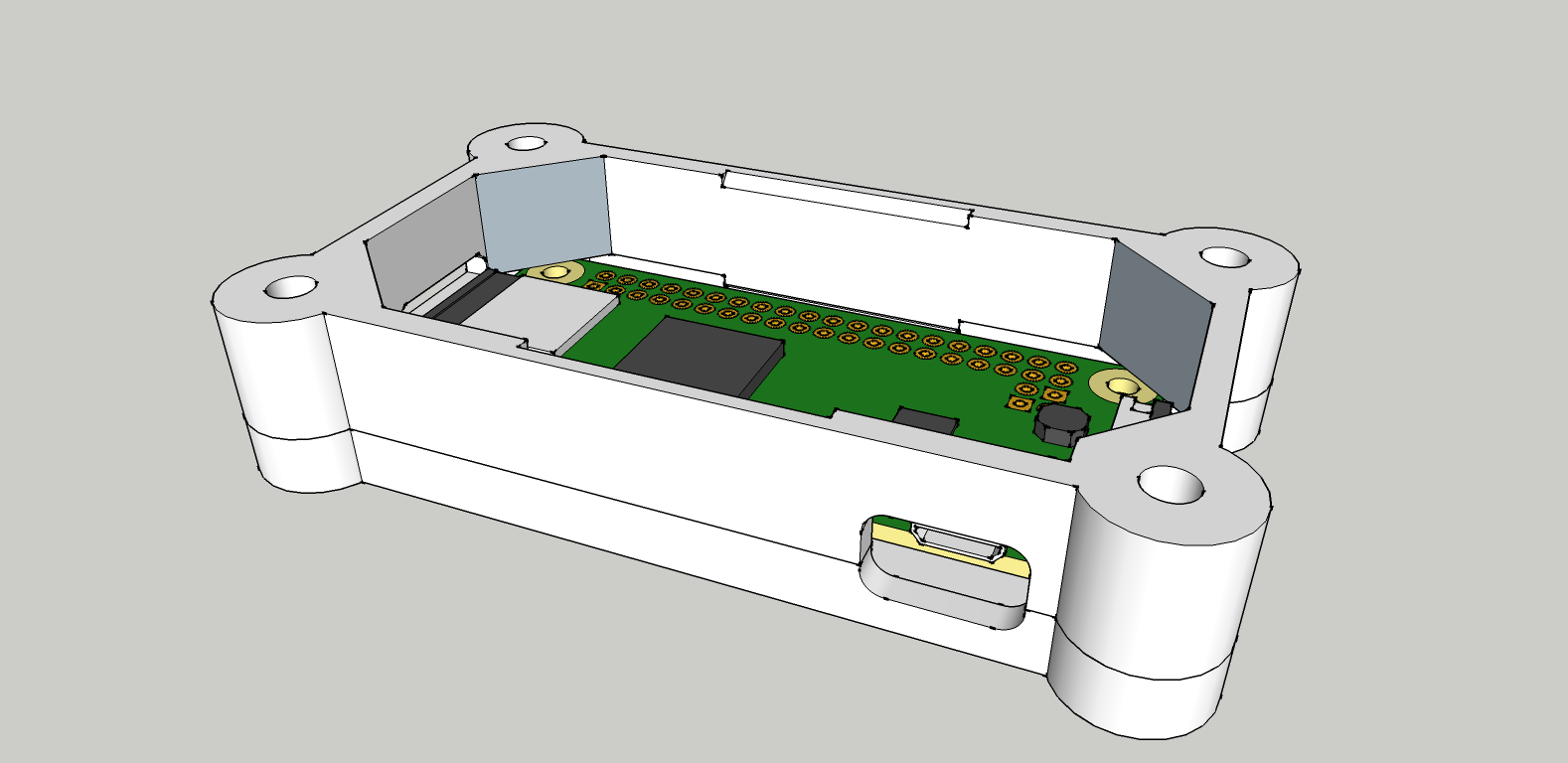

Jumbospot med 3D printad låda och 'original' 0,9" OLED display
På 'HS1' (Hotspot-1) lyssnar jag statiskt på TG2402 (Region SM2), TG2403 (Region SM3) samt lokalt på repeater R5/TV58
på Kalix / Raggdynan via TG24021 som går statiskt i repeatern lokalt till TG9 och regionklustret (TG8).

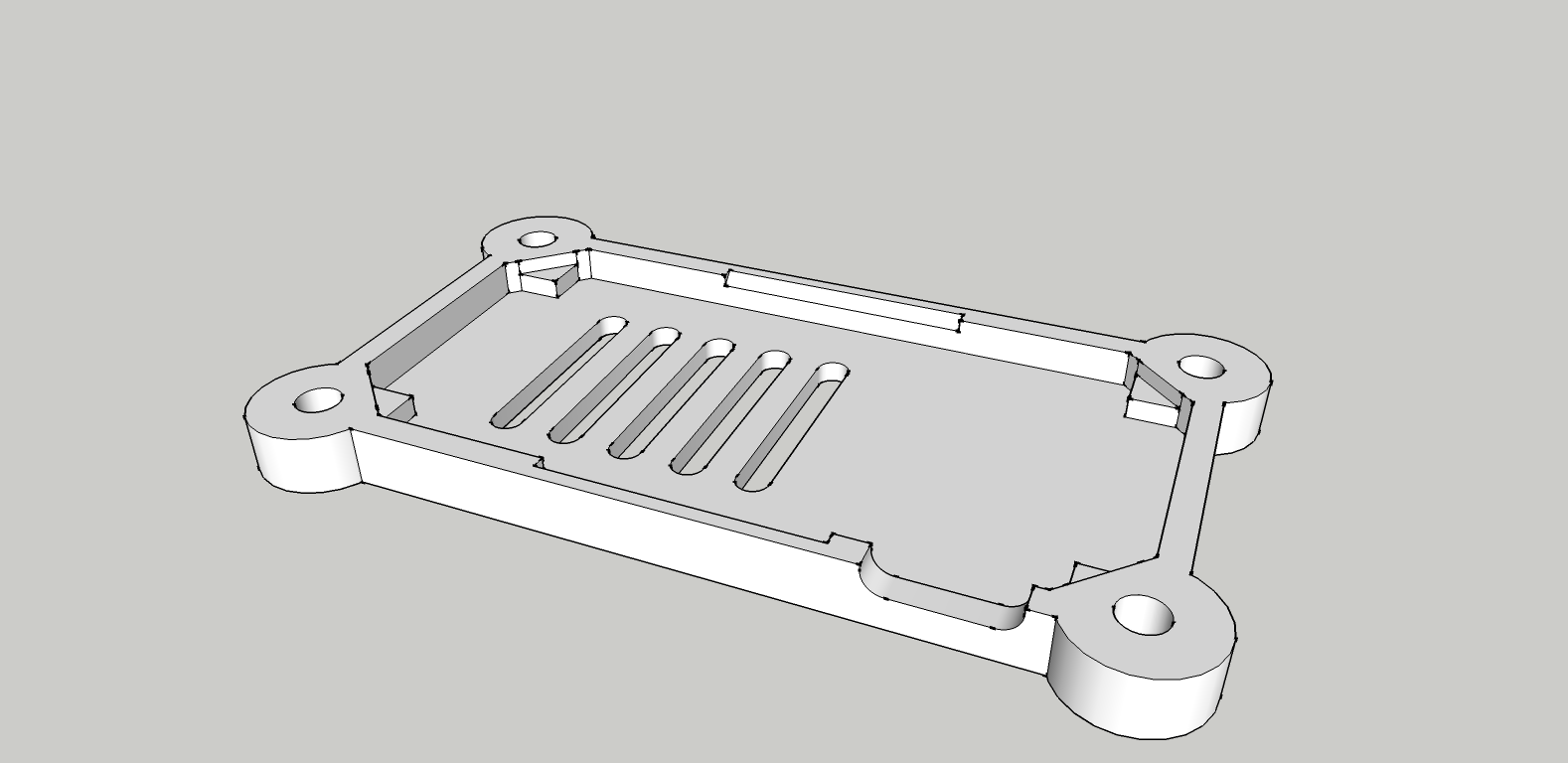

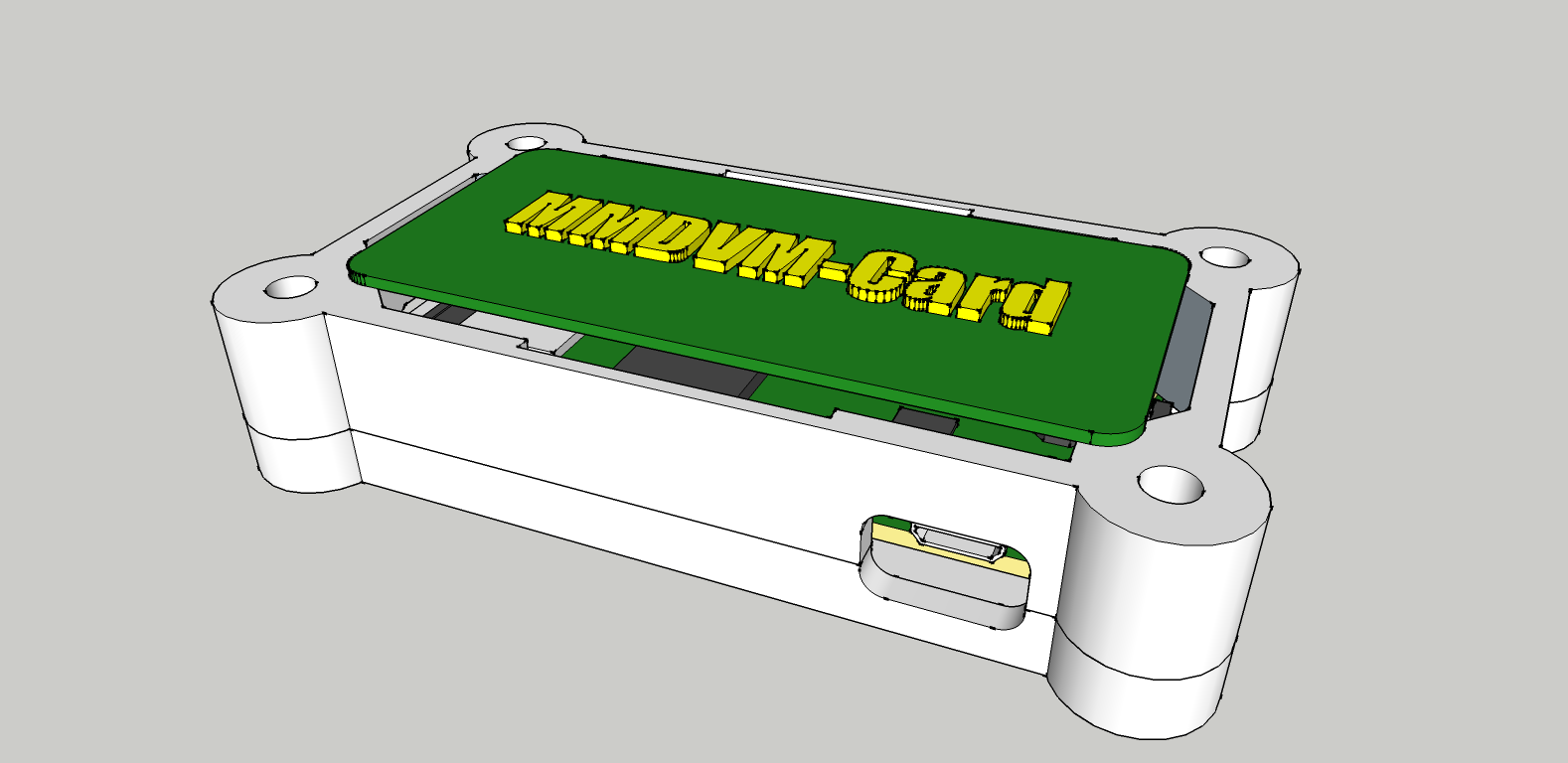

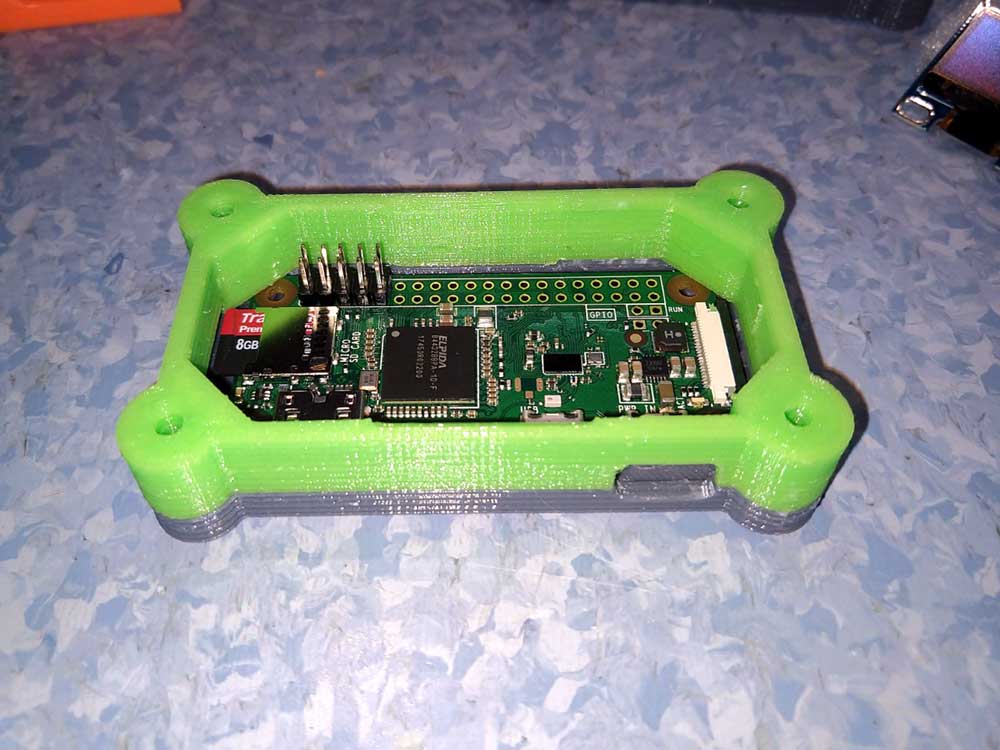

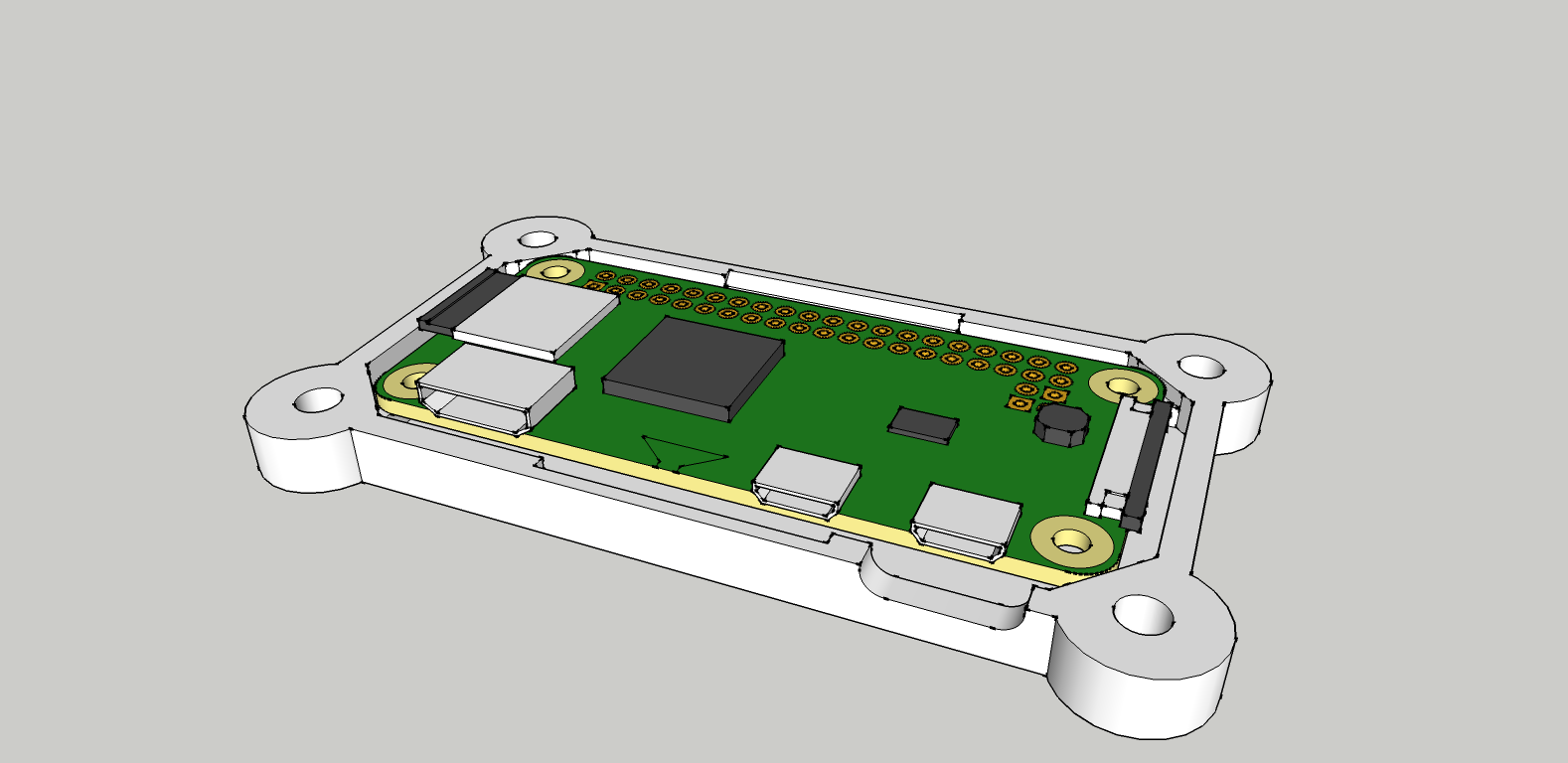

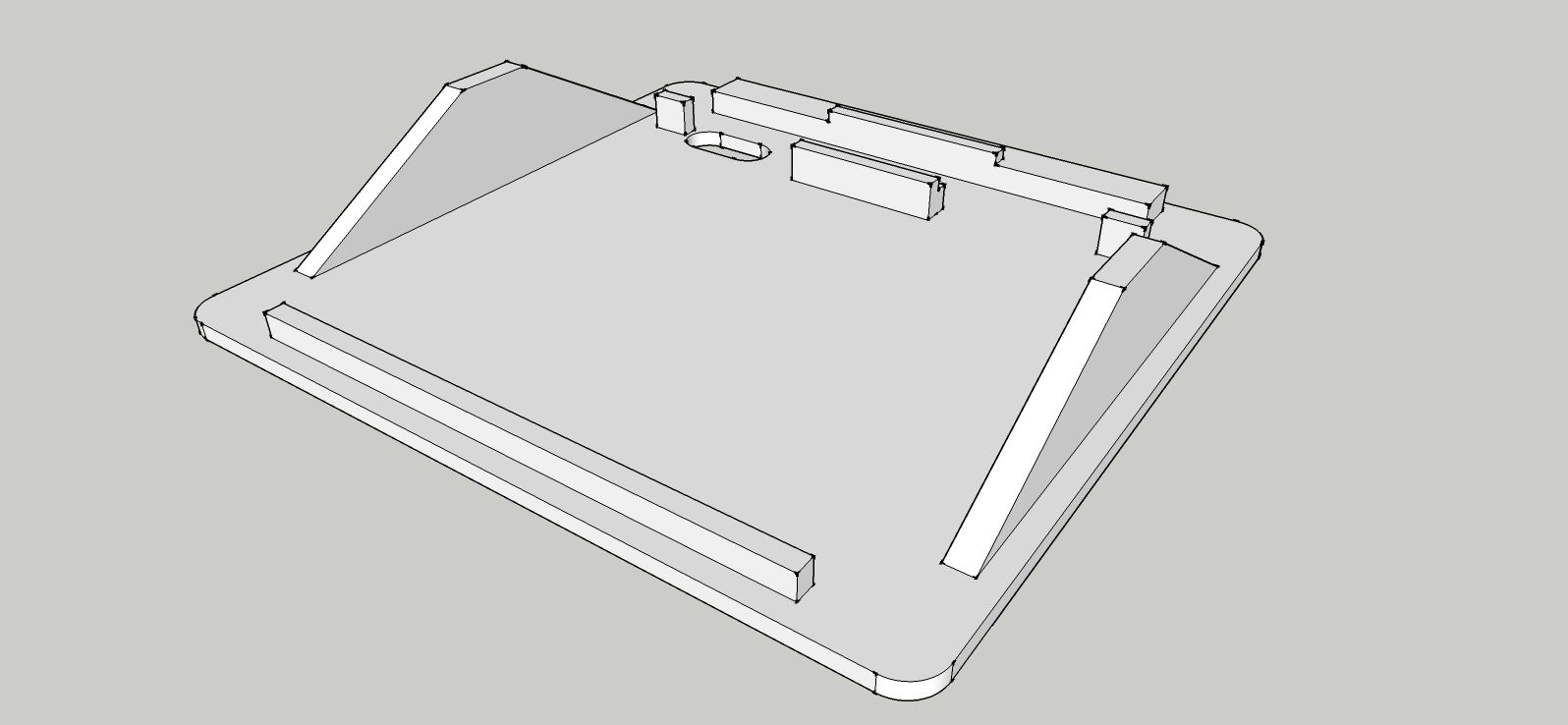

1. Botten del
2. Raspberry Pi ZERO
3. Mellan del
4. MMDVM-Kort

5. Topp del (Lock)
Beskrivning
DMR är en 'implementation' av (ETSI) Standard TS 102 361 parts 1–4 - DMR använder två tidsluckor (TDMA) så i praktiken kan två samtal vara igång samtidigt via samma repeater, på samma frekvens.
Tekniska data 'dmr'
=====================================================================
Typ ...............................
=====================================================================
|
|
Några noteringar Plus :-)
Prisvärt!
Roligt!
Några noteringar Minus :-(
Lite krångligt!
Budget / Transport
Kostnader t.o.m. 2017.12.27
=====================================================================
Inköp BAOFENG RD-5R ..........................
=====================================================================
|
TRANSPORT LOG
=====================================================================
=====================================================================
|
|
Länkar / Leverantörer / Referenser
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
Leverantörer:
[L1] eBay.com
Länkar / Referenser:
[R1a] registrera DMR id @ register.ham-digital.net
[R1b] Sök Call / DMR id @ ham-digital.org
[R2] Information om DMR på Svenska
[R3] DMR aktivitet nationellt
[R4a] DMR aktivitet Lokalt SM2 kalix
[R4b] DMR aktivitet Lokalt SM2 Överkalix
[R5] BRANDMEISTER Dashboard @ brandmeister.network
[R6] RETEVIS RT90 Användar manual (Engelsk)
[R7] Vår lokala klubb SK2HG
[R8] SK7BQ DMR 'HowTo' skriven av SM7FLD (Mycket bra!)
[R9] Wikipedia om DMR
[R10] En komplett guide Amateur_Radio_Guide_to_DMR.pdf (DMR in US)
[R11] Bra introduktions film på YouTube av Kevin Loughlin
[R11] DMR användar Databas @ dmr-marc.net
[R12] https://f5vmr.wordpress.com/2017/12/08/dmr-confusion/
[R13] https://www.pistar.uk/dmr_bm_talkgroups.php
[R14] aprs.fi
'Disclaimer'
The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners.
Notera!
Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör.
Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan.
