  • Inledning
    Testar några handapparater

    Alla är s.k. 'lågpris' apparater direkt importerade från Kina.


    4st Kina tillverkade handapparater


    Notera! För att sända med dessa apparater krävs amatörradio certifikat och / eller tillstånd från Post & Telestyrelsen (PTS.se)

    Senast uppdaterat



    BAOFENG UV-5RE+
    Traditionell hel-analog radio som täcker VHF 136MHz-174MHz (Rx/Tx) UHF 400MHz-480MHz (Rx & Tx) data & funktioner är väldigt lika BAOFENG UV-5R - Se test här -->
    Här!

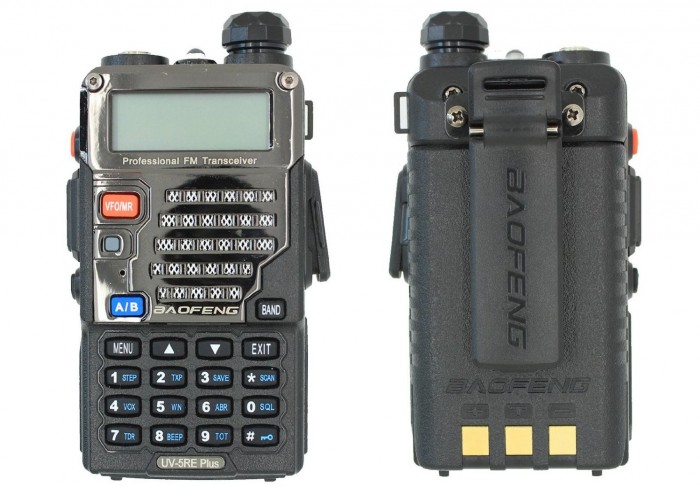

    BAOFENG UV-5RE+

    Tekniska data BAOFENG UV-5RE
    =====================================
    Frequency Range ............... 65MHz-I08MIIz(FM radio reception)
                                    VHF: 136MHz-174MHz (Rx/Tx)
                                    UHF: 400MHz-480MHz (Rx/Tx)
    Memory channels ............... 128 channels
    Frequency stability ...........	2.5ppm
    Frequency step ................ 2.5kHz/5kHz/6.25kHz/10kHz/12.5kHz/25kIIz
    Antenna impedance ............. 50 Ω
    Operating temperature ......... 20 °C to +60 t
    Supply voltage ................ Rechargeable Lithium-Ion mAh 7.4V/1800mAh
    Consumption in standby ........ 150mA
    Consumption in reception ...... 380mA
    Consumption in transmission ... 1.4 A
    Mode of operation ............. Simplex or semi-duplex
    Duty- cycle ................... 03/03/54 min. (Rx / Tx / Standby)
    Dimensions .................... 58mm x 110mm x 32mm
    Weight ........................ 130 g (approximate)
    RF power ...................... 4W/1W
    Type of modulation ............ FM (W/N)
    Maximum deviation ............. ±5 kHz/=S ± 2.5 kHz (W/N)
    Spurious emissions ............ -60dB
    Receiver sensitivity .......... 0.2 uV @12dBSINAD
    Intermodulation ............... 60 dB
    Audio output .................. l000 mW
    Channel selectivity ........... 65/60dB
    Antenna connector type ........ SMA Male (Standard)


    Några noteringar Plus :-)
  • Bra pris (Billig!)
  • Verkar att vara bra kvalite överlag
  • Bra ljud
  • Liten och behändig
  • Lätt att använda
  • Lätt att programmera (Med PC)

    Några noteringar Minus :-(
  • Svår att programmera för hand (Utan PC)


    BAOFENG GT-3 MkII
    Traditionell hel-analog radio som täcker VHF 136MHz-174MHz (Rx/Tx) UHF 400MHz-480MHz (Rx & Tx) - data & funktioner är väldigt lika BAOFENG UV-5R / UV-5RE+ - Se test här -->
    Här!

    På bilderna här nedanför syns GT-3 MkII sida vid sida med GT-3 DMR, som synes så är dom väldigt lika varandra, när GT-3 DMR kör i analog läge så fungerar dom även på exakt samma sätt.

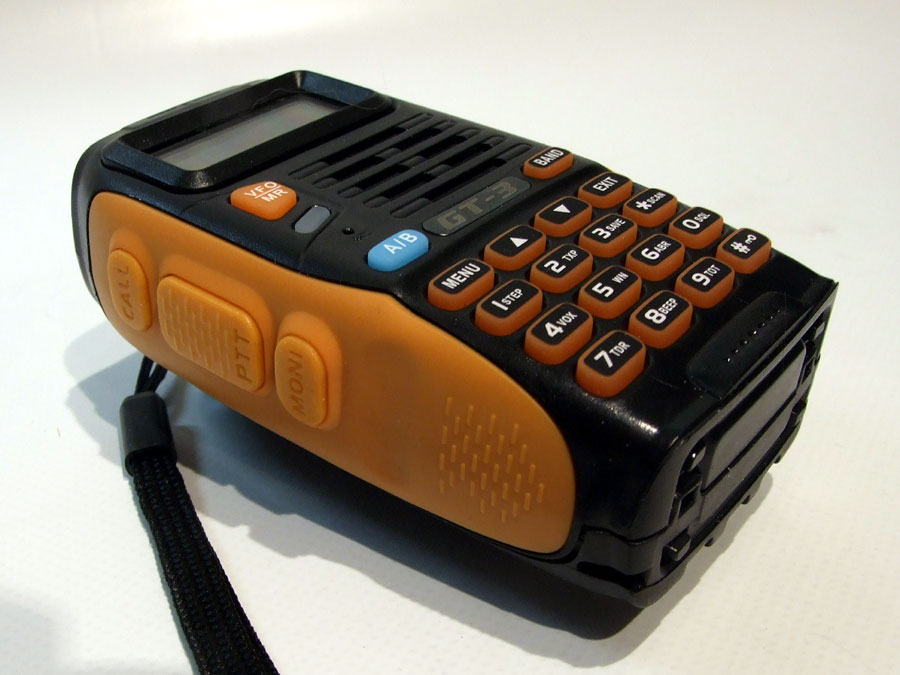

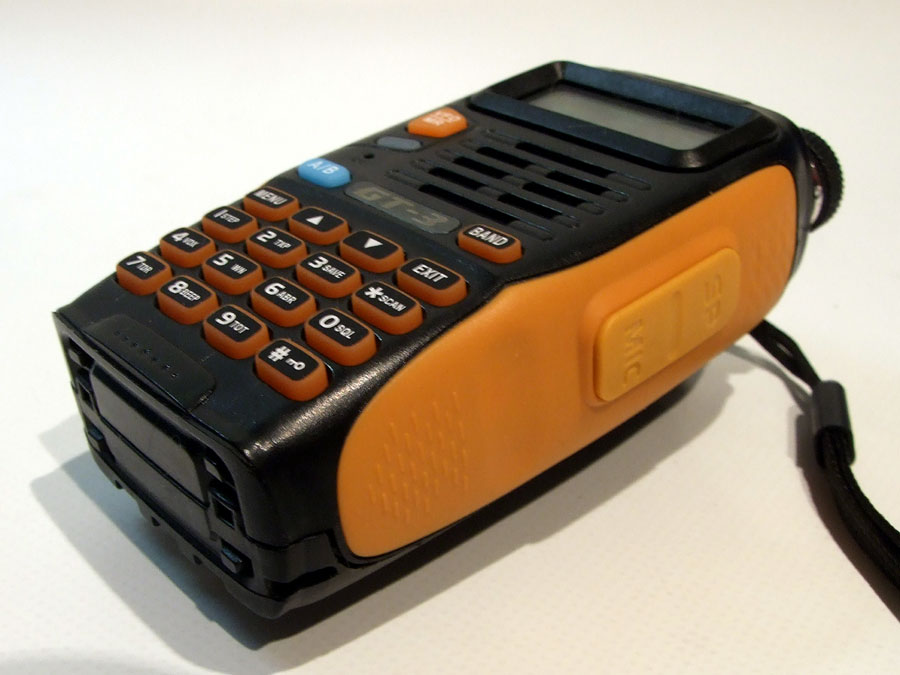

    BAOFENG GT-3 MkII Fram / Bak / sida

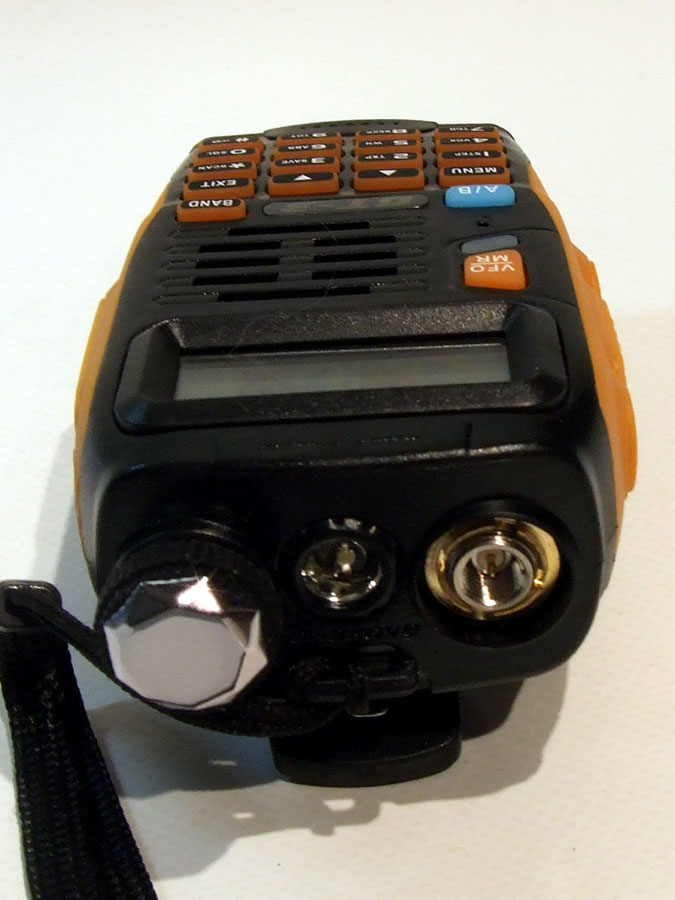

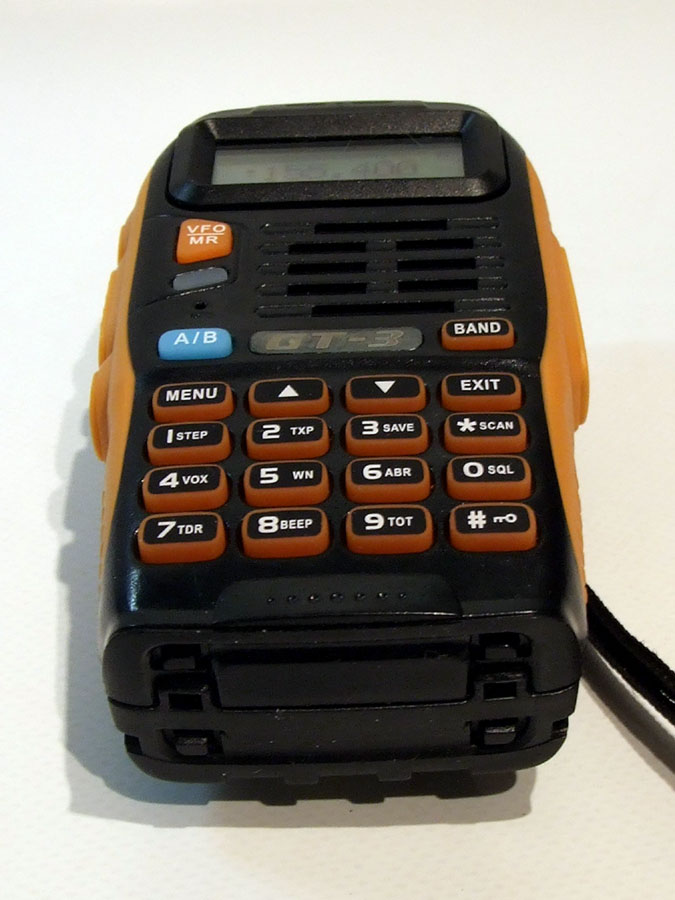

    BAOFENG GT-3 MkII under / över

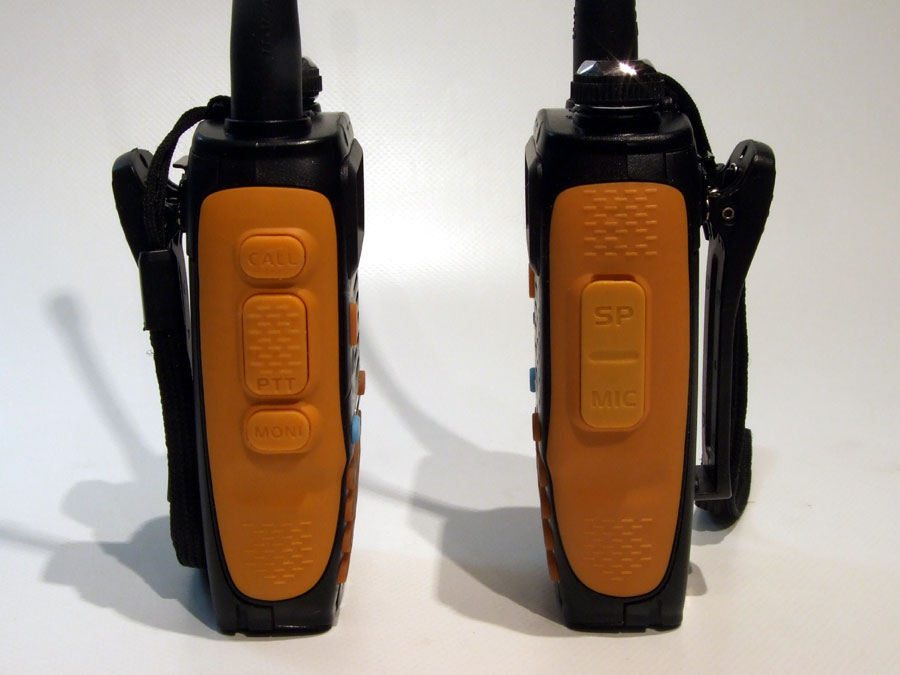

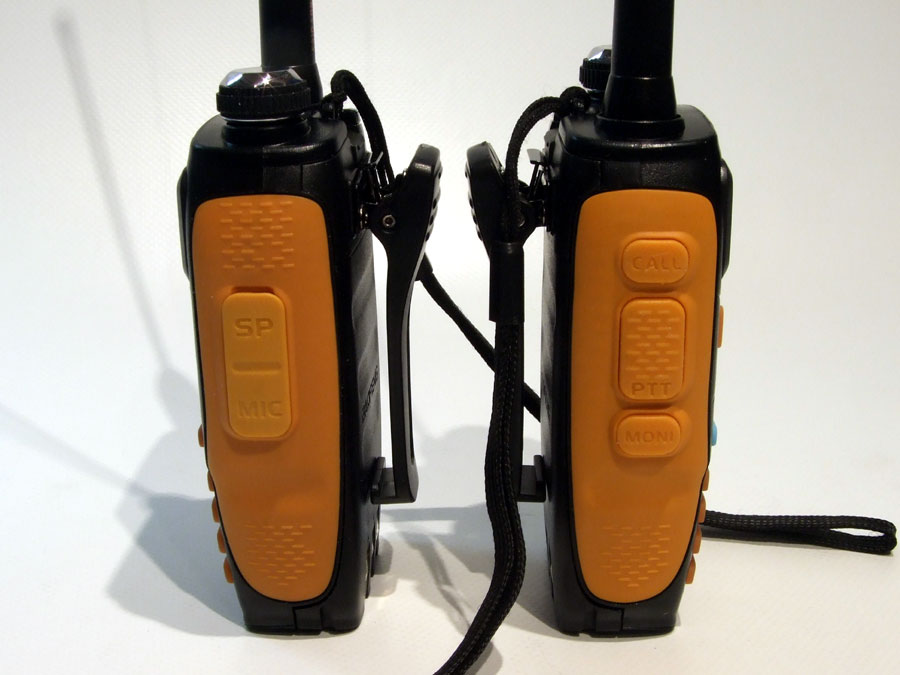

    BAOFENG GT-3 MkII cll+ptt sida / sp+mic sida

    Tekniska data BAOFENG GT-3 MkII
    =====================================
    Frequency Range ............... 136-174 / 400-479.995 MHz
    Frequency Range ............... 65MHz-I08MIIz(FM radio reception)
    Output Power .................. 4/1Watts
    FM Radio  ..................... 65.0MHz-108.0MHz
    Channel Step .................. 2.5/5/6.25/10/12.5/25KHz
    Memory channels ............... Up to 128 channels
    Frequency stability ........... 2.5ppm
    Antenna impedance ............. 50 ohm
    Operating temperature ......... -20 ~ +60 °C
    Supply Voltage ................ Rechargeable Lithium-Ion 7.4V/1800mAh
    Consumption: in standby ....... 73mA, in reception 380mA, in transmission 1.4A



    Några noteringar Plus :-)
  • Bra pris (Billig!)
  • Verkar att vara bra kvalite överlag
  • Bra ljud
  • Liten och behändig
  • Lätt att använda
  • Lätt att programmera (Med PC)

    Några noteringar Minus :-(
  • Svår att programmera för hand (Utan PC)


    BAOFENG GT-3 DMR
    Analog / digital handapparat, täcker VHF 136MHz-174MHz (Rx/Tx) UHF 400MHz-480MHz (Rx & Tx) - BAOFENG GT-3 DMR kan användas för digital trafik enl. DMR-Tier1 (ETSI Standard TS 102 361) vilket i praktiken innebär att man kan använda den digitalt (Eller analogt) vid direkt trafik (Simplex) mellan två eller flera handapparater. Om man inte har licens så är digital modulation endast tillåtet med lågeffekt på PMR frekvenser (444MHz) - Man får inte heller köra digital modulation på t.ex. 155MHz jaktkanaler.


    BAOFENG GT-3 DMR fram / bak / sida

    Tekniska data BAOFENG GT-3 DMR
    =====================================
    Frequency Range ............... 136-174 / 400-479.995 MHz
    Frequency Range ............... 65MHz-I08MIIz(FM radio reception)
    Output Power .................. 4/1Watts
    FM Radio  ..................... 65.0MHz-108.0MHz
    Channel Step .................. 2.5/5/6.25/10/12.5/25KHz
    Memory channels ............... Up to 128 channels
    Frequency stability ........... 2.5ppm
    Antenna impedance ............. 50 ohm
    Operating temperature ......... -20 ~ +60 °C
    Supply Voltage ................ Rechargeable Lithium-Ion 7.4V/1800mAh
    Consumption: in standby ....... 73mA, in reception 380mA, in transmission 1.4A



    Några noteringar Plus :-)
  • Bra pris (Billig!)
  • Väldigt bra kvalite för priset!
  • Bra ljud
  • Liten och behändig
  • Lätt att använda
  • Lätt att programmera (Med PC)

    Några noteringar Minus :-(
  • Kan inte användas digitalt för repeater trafik
  • Klarar bara DMR Tier1
  • Svår att programmera för hand (Utan PC)


    TYT MD-380
    Detta är egentligen en digital DMR radio, men kan även användas för ren analog kommunikation. Radion är 'single-band' VHF eller UHF (Har båda) - Ingångssteget i mottagaren är av typen dubbel heterodyne (
    superheterodyne) - Digitalt kan radion hantera DMR TIER2 (TDMA) - Radion har bra funktioner och verkar att vara väldigt välbyggd. Batteritiden är aningen kort jämfört med övriga.

    2019.03.23 Har kört med TYT apparaterna i över ett år nu, en klar favorit! - Med tredjeparts firmware 'TYToolz' är detta en SUPER-RADIO. Läser Call, Namn och QTH direkt i DMR data (CallerID), man behöver inte uppdarera den interna kontakt ID listan i radion längre. 'LastHeard' lista håller reda på vad som varit igång den senaste tiden (20 call kan lagras i listan)

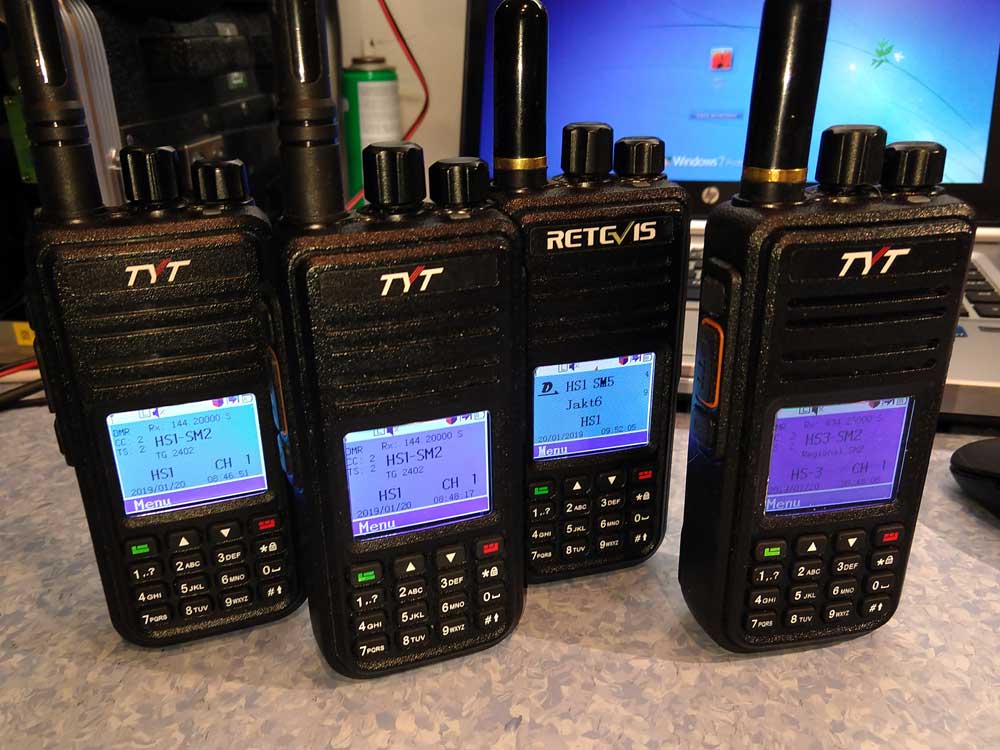

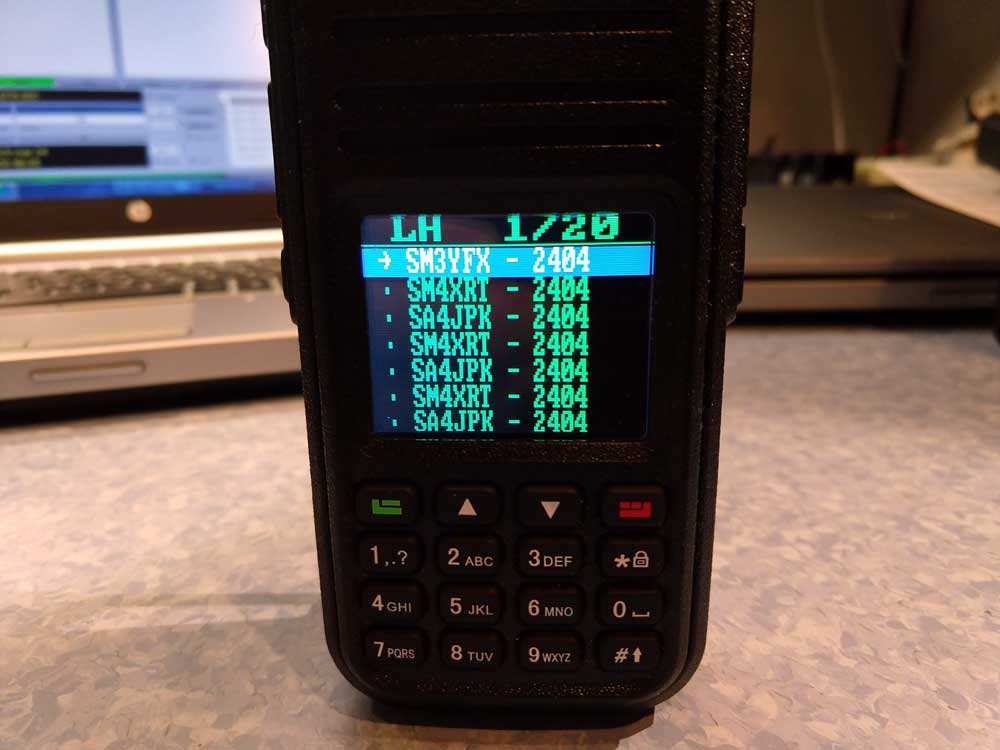

    T4x DMR handapparater / Last Heard listan i TYToolz / MD-380

    Kör även med den nya dual-band apparaten 'RETEVIS RT3s' som liknar MD-380 väldigt mycket, likt andra dual-band DMR-apparater så är ingångssteget i mottagaren av typen 'directconvertion' i denna apparat. Tyvärr så kan man INTE köra 'TYToolz' i RT3s då den programvaran är avsedd för singel band apparaterna TYT MD-380 & TYT MD-390.

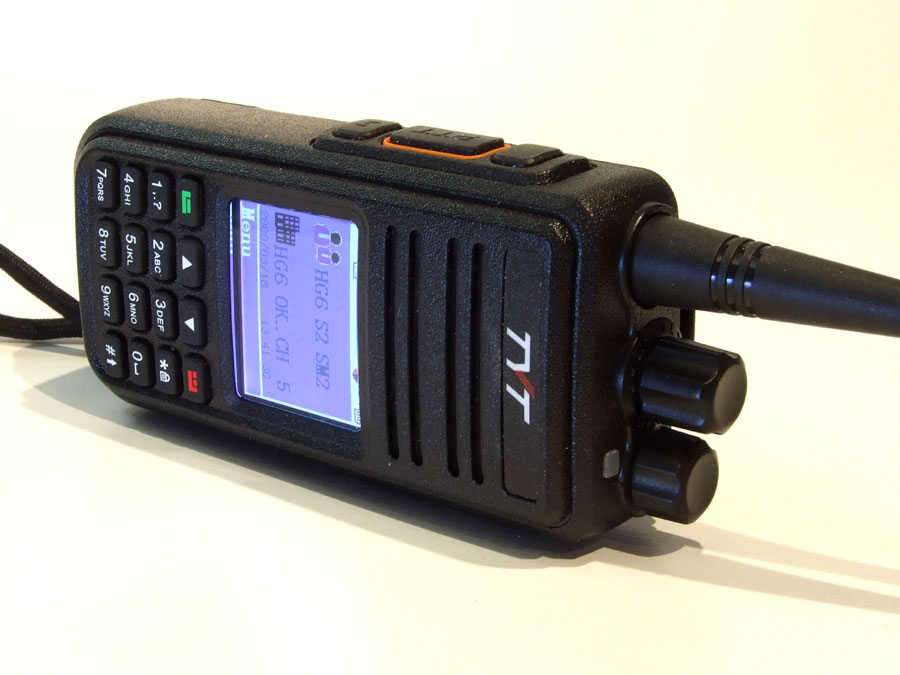

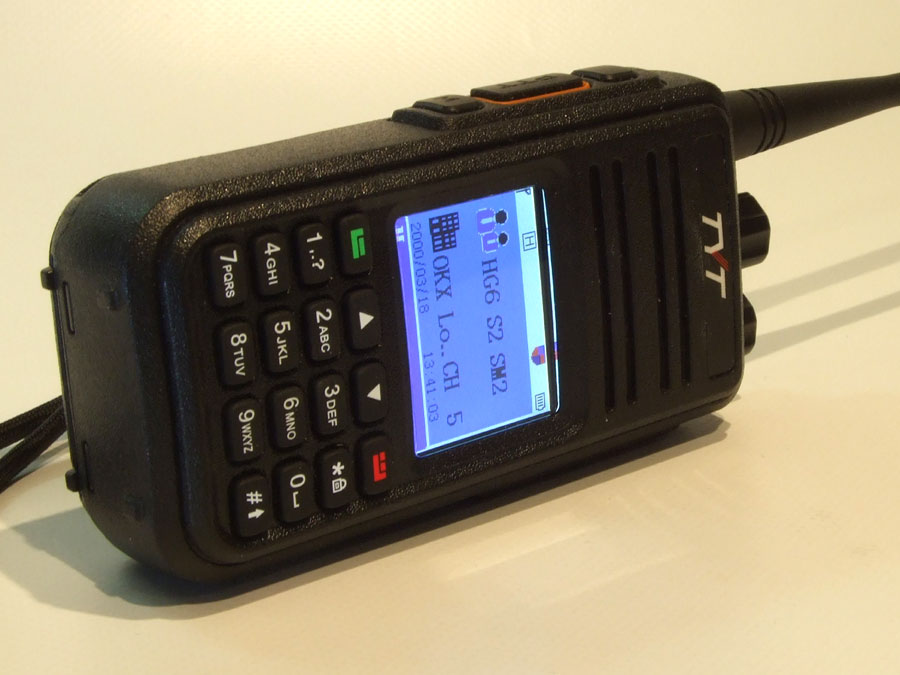

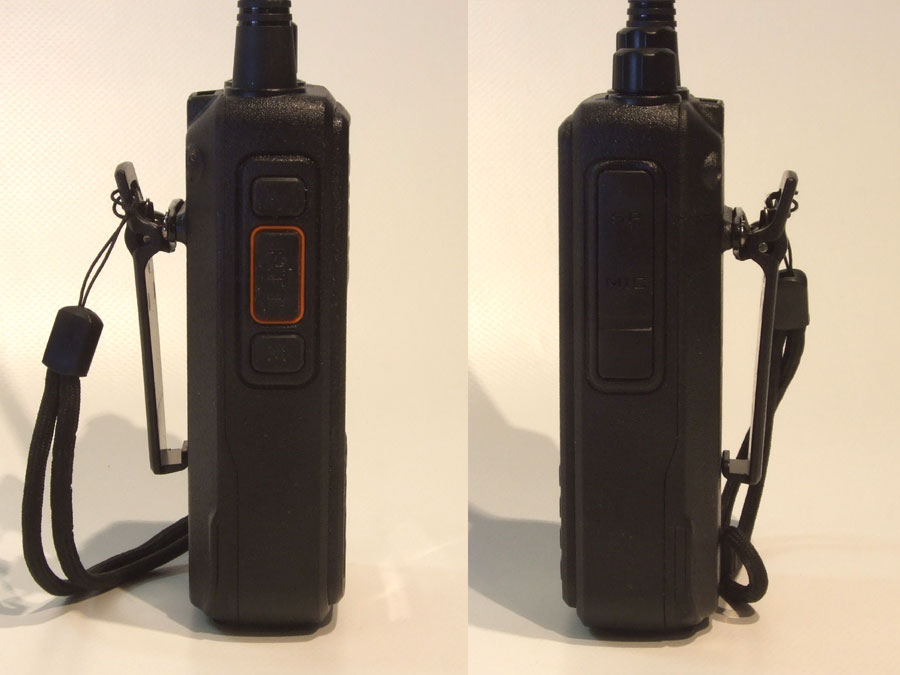

    TYT MD-380 Fram/Bak / PTT sida/Mick sida

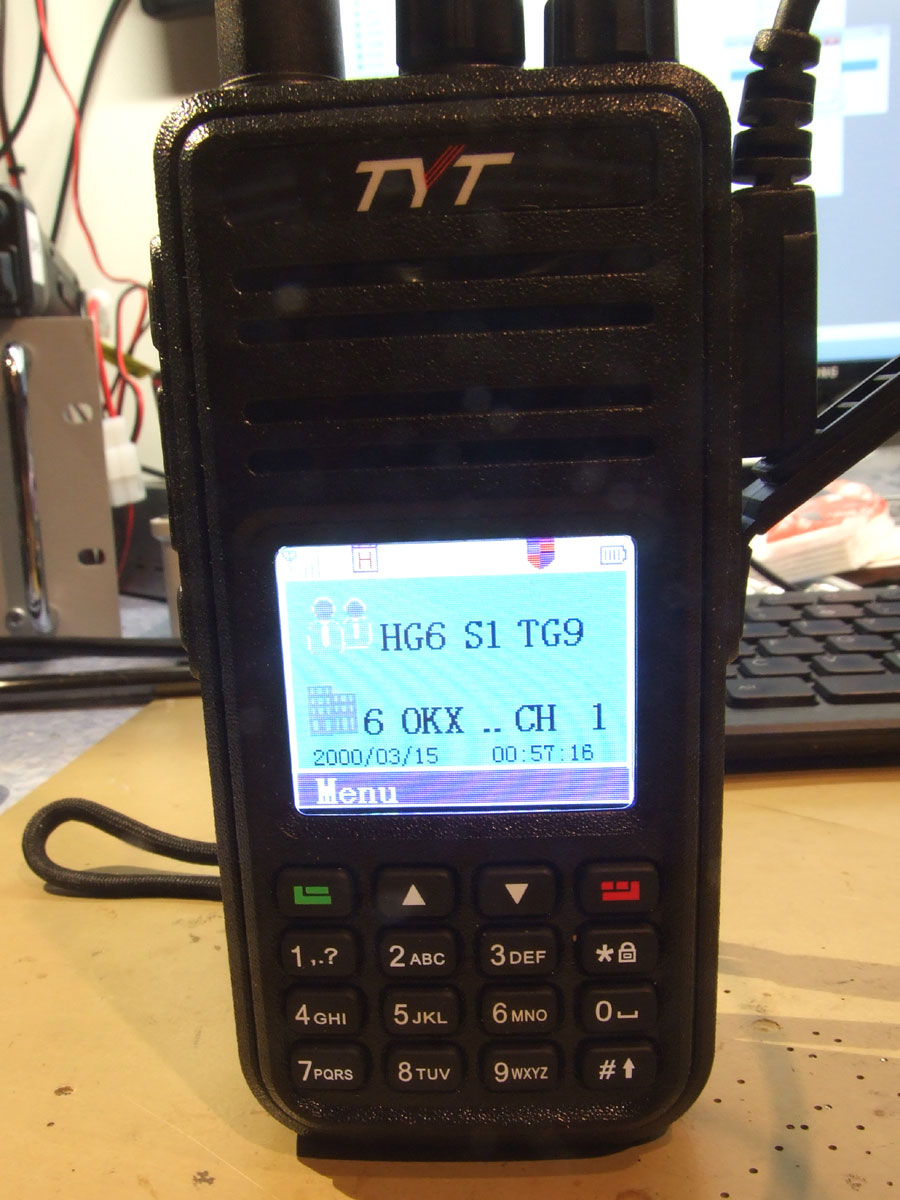

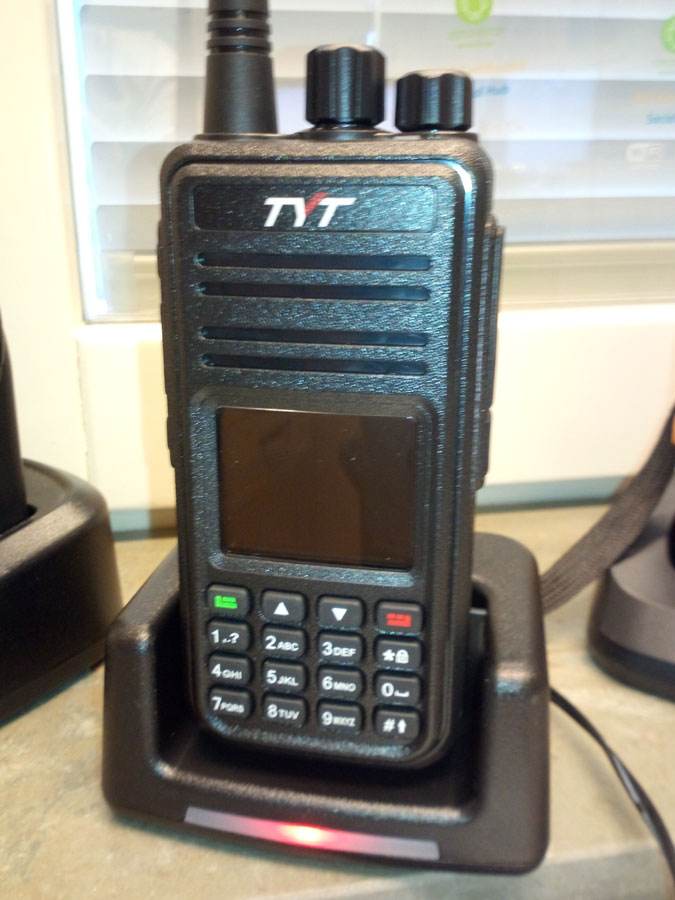

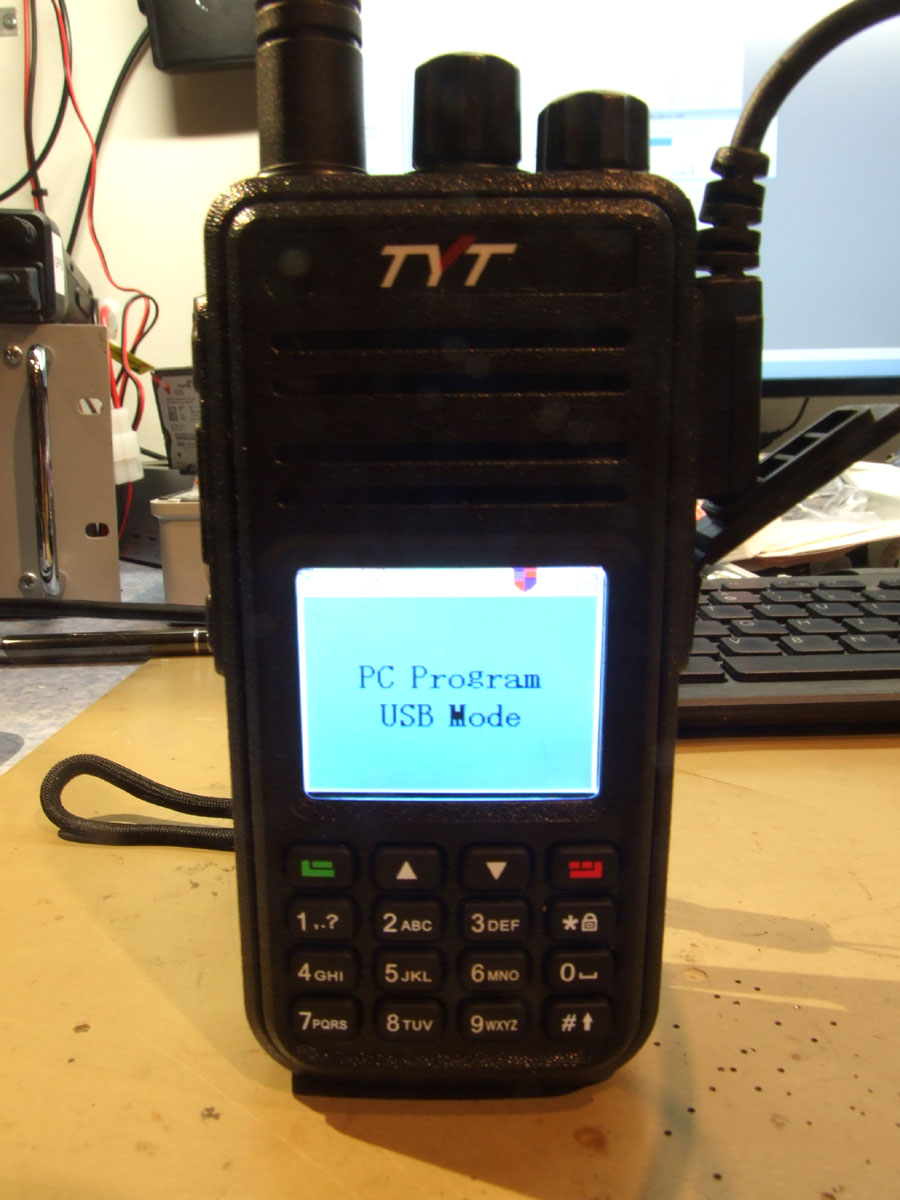

    TYT MD-380 Igång / Programmerar / Laddar...


    TYT MD-380 Under / Ovan

    Har skrivit lite om digital DMR radio och programmering av dessa -->Här!

    Tekniska data TYT MD-380
    =====================================
    Frequency Range ............... VHF 136 - 174MHz
    Audio output power ............ 1W
    Channel amount ................ Up to 1000
    Battery capacity .............. 2000mAh Li-ion battery
    Communication distance ........ 5 - 7km

    Receiver:
    Analog sensibility ............ 0.35uV / - 116dBm (20dB Sinad)
                                    0.22uV / - 120dBm (type)
    Digital sensibility ........... 0.3uV / - 117.4dBm (BER 5%)
                                    0.22uV / - 110dBm (BER 1%)
    Transmitter:
    Output power .................. 1 - 5W
    12.5KHz (data only) ........... 7K60FXD
    12.5KHz (data and voice) ...... 7K60FXE
    Digital protocol .............. ETSI TS 102 361 - 1, 2, 3
    Vocoder type .................. AMBE + 2TM

    Desktop charger
    Input voltage ................. DC 12.5V
    Output voltage ................ DC 8.4V

    AC adapter
    Input voltage ................. AC 110 - 250V
    Output voltage ................ DC 12.5V
    Is_Display .................... Yes
    Walkie Talkie Type ............ Portable

    Package weight ................ 0.867 kg
    Product Size(L x W x H) ....... 13.00 x 5.80 x 3.50 cm
    Package Size(L x W x H) ....... 19.80 x 16.20 x 8.50 cm


    Några noteringar Plus :-)


  • Några noteringar Minus :-(



  • Att göra...


    Budget
    Kostnader t.o.m. 2017.12.17
    ==============================
    BAOFENG UV-5RE+ VHF/UHF Analog only radio ..................... 374,38 SEK (2st)
    BAOFENG GT-3 MkII VHF/UHF Analog only radio ................... 517,38 SEK (2st)
    BAOFENG GT-3 MkIV VHF/UHF DMR-Tier1 radio ..................... 550,53 SEK
    TYT MD-380 VHF DMR-Tier2 radio ................................ 607,81 SEK
