- My Local Area Network (LAN) -
|
Index:
Läs mera om våran IT-Utrustning (Programvara, installation & configuration av IoT, Datorer, Server & Nätverk m.m.) Förkortningar ALS = ALLSÅN KLK = Klädkammare SHK = Radio-shack LDG = Ladugård GRG = Garage |
Inledning Beskriver här vårat LAN/WLAN f.o.m 2006, då med internet uppkoppling via 5,5Mbps radio-länk, senare med 8Mbps ADSL och 30Mbps VDSL till nuvarande fiberanslutning (FTTH) med redundans via 4G/LTE. 2016 avvecklades det fasta telefon-nätet i våran del av kommunen, vi blev då av med våran 30Mbps VDSL anslutning. Från 2016--2019 har vi varit hänvisade till 4G/LTE, det innebär att vi inte kunnat ha fast IP-Nummer. Med fiberanslutning från Bahnhof.se[L2] så är det nu möjligt att ha ett fast IP-Nummer igen, så under våren 2020 flyttade min webb-server hem.  DA01-KLK 19" Huvud stack färdig städad 2025.03.23) |
Senast uppdaterad
2026.08.xx Använder min gamla trotjänare 'ERIKOIS PJT-6' a.k.a. 'MiniPuls' för att mäta upp kabel längder. Inhandlade TDRnot-1) instrumentet begagnat av en som tidigare arbetat på Televerket/Telia.
'ERIKOIS PJT-6' a.k.a. 'MiniPuls' / In action...
not-1) AI (Google-Gemini) säger: En TDR-mätning (Time Domain Reflectometry) är en metod för att hitta fel och mäta längden på kablar. En elektrisk puls skickas i kabeln. När pulsen träffar en skada eller ett avbrott studsar en del av signalen tillbaka. Instrumentet räknar ut avståndet baserat på tidpunkten för ekot.
Maximal längd för en Cat6-nätverkskabel är 100 meter vid hastigheter upp till 1 Gbps. Om du behöver en högre hastighet på 10 Gbps minskar den rekommenderade maxlängden till 55 meter.
Nya Cat6 kablar och med TDR uppmätta kabellängder på 51 & 34 meter så ska det nu vara möjligt att öka överföringshastigheten mellan byggnaderna med upp till 10Gbps (Om behov uppstår). Det är bara frågan om att koppla på nya / bättre grejer i respektive ände.
2026.08.14 Byter ut min LAN kabel ner till garaget, när väl arbetet är igång så noterar jag ytterligare skador på ytterhöljet, inkl. nått ställe där någon råtta har gnagat lite...
Rått-gnag / Ny kabel
2026.08.10 Använder två kablar / kopplingar för att ansluta ladugård och garage gyggnader på gården:
Går från Switch ALS-SW3-SHK uppe i mitt radioshack, ut genom väggen, fastbuntad på en wire tillsammans med rotor styrkabel och koaxialkablar över till ladugården och ALS-SW5-LDG.
Går från Switch ALS-SW5-LDG i ladugården över till en magasinsbyggnad fastbuntad på en wire, vidare fastspikad på en bräda över till garaget och ALS-SW6-GRG
Kablar / kopplingar mellan byggnader
2026.08.10 Noterade att data-link speed ner till garaget fallit tillbaka till 100Mbps? - Påbörjade felsökning och hittade bl.a. en Cat5 KK-Kabel stump mellan switch ALS-SW3-SHK och kabeln ut till switch ALS-SW5-LDG i ladugården med den utbytt och med överspänningsskyddet via en äldre APC UPS bortkopplat så gick data-link speed upp till 1Gbps utan problem.
 Kabel 3 på skiss ovan = Cat5e Innomhuskabel... |
Har tidigare uppgraderat (Bytt ut) kabel 1 som går mellan switch ALS-SW5-LDG i ladugården switch och ALS-SW3-SHK uppe i mitt radio-shack.
Kollade nu även upp den Cat5e installationskabel för innomhusbruk (Kabel 3) den går från våran ladugård (switch ALS-SW5-LDG), via en magasinsbyggnad ner till ett garage (switch ALS-SW6-GRG), den har fungerat problemfritt i över 20år !!! - Men nu är det mer än dax att byta ut även den. Att klammra med pistol är nog inte heller optimalt då detta kan påverka kabelns funktion. Trots detta fungerar kabeln 100% problemfritt (Se speed-test bild här nedan) Är nog läge att även byta ut brädan mellan husen som kabeln sitter klamrad på... |
OpenSpeedTest grån garaget (GRG) / Överspänningsskydd
Använder 'APC PROTECTNET' överspänningsskydd, tänkte komplettera med skydd i båda ändar av kabeln ner till garaget, noterar nu att 'APC PROTECTNET' överspänningsskydd har gått och blivit 'Out of production',- så jag beställde några överspänningsskydd via 'Amazon.com'[L5] i stället.
2026.01.31 Kör 10GbE trunk från en 'ZYXEL XMG1915-10E' switch (ALS-SW4-SHK) uppe i mitt radio-shack ner till bottenvåningen där inkommande fiber finns. Använder en 'ZYXEL XGS1210-12' switch (ALS-SW2-KLK) för att köra in 10GbE på en SFP port, kör sedan 4x 1GbE med 'Link Aggregation' in till våran huvud switch (ALS-SW1-KLK) som är en 'ZYXEL GS1920-24'.
länk status i 'ZYXEL XGS1210-12' switch (ALS-SW2-KLK) / Inkoppling
|
Har just nu två 10GbE trunk länkar och tre 2,5GGbE anslutningar. Ytterligare 2,5GbE anslutningar finns på switch ansluten på 10GbE port 9.
I praktiken har jag inte kunnat testa / mäta på någon av 10GbE länkarna, då jag ännu inte har motsvarande resurser i någon dator eller server...  länk status i 'ZYXEL XMG1915-10E' switch |
 |
2026.01.25 Tog upp våran första 10GbE uplink idag, den går mellan switch i vårat server rack 'ALS-SW4-SHK' och våran 'desktop' switch 'ALS-SW3B-SHK' - Har inte testat hastighet då jag inte har 10GbE möjlighet i någon dator ännu...
Port status på switch 'ALS-SW4-SHK'
2026.01.25 Tillverkar en liten kabel guide för att leda in kablarna till switchen i den nya 12U server hyllan.
Kabel guide / 3D-Skiss
Om någon vill 3D-printa en likadan kabel guide så ligger .STL filen --> Här!
Väggbox / Koppling till switch 'ALS-SW4-SHK'
2026.01.24 Skissar i 'SketchUp' och 3D-printar en liten 4port patch-panel, skruvar den i bak-kant på vårat 12U server-rack, kopplar till den nya vägg boxen med 4st 2meters cat6 kablar. Använder samma RJ45 Cat6 kopplingsstycken som används i väggboxarna.
Patch panel monterad och inkopplad / Färdig patch panel med kopplingsstycken / 3D-Skiss
Om någon vill 3D-printa en likadan patch panel så ligger .STL filen --> Här!
2026.01.21 Snyggar till kopplingarna till vårat nya 19"/12U server-rack, har inhandlat 2st 4port väggboxar och passande rj45 kopplingsstycken via AMAZON.com[R5].
4 port väggbox / RJ45 Cat6 kopplingsstycke
Dom ska användas för att underlätta inkoppling mellan 'ALS-SW4-SHK' inne i den nya rack-hyllan ut till övriga anslutna switchar.
========================================================================== | VÄGGBOX | Switch-port | KABEL | Mål switch | Typ | ========================================================================== | Port 1 | ALS-SW4-SHK P-1 | <---> 01 <---> | ALS-SW1-KLK P24 | TRUNK | | Port 2 | ALS-SW4-SHK P-2 | <---> 02 <---> | ALS-SW3-SHK P01 | TRUNK | | Port 3 | ALS-SW4-SHK P-8 | <---> 03 <---> | ALS-SW4B-SHK P01 | TRUNK | | Port 4 | ALS-SW4-SHK P-9 | <---> 04 <---> | ALS-SW3B-SHK P06 | 1U | ========================================================================== |
'UGREEN CM648' / test med 'OpenSpeedtest™'
2026.01.06 Har uppgaderat det lokala ethernet-nätet med lite 2,5GbE utrustning, det har inte gått riktigt enligt plan. Då vi har lite fina 1GbE grejer som vi fortfarande vill använda bl.a. våran huvud switch, en 'ZYXEL GS1920-24' - Planen var att använda 'Link Aggregation' och köra minst två 1GbE förbindelser mellan våra 'stom' switchar.
Nu är det så att där bara är en fast installerad cat6 kabel (Grön pil på nät-skiss nedan), ca 20-25m lång mellan vårat rack (DA-01) där huvud-switch och internet anslutning finns och upp till mitt radio-shack (DA-03) där min server virtualisering bor.
Nät-skiss / 10GbE Trunkar
 2x CRAP! SODOLA & GoodTop |
Har försökt att åstadkomma länken med en 'GoodTop GT-ST024M' switch utan framgång.
Config möjligheterna är lite begränsade, i bästa fall förvirrande, ibland obegripliga! + Mycket knapphändig dokumentation. Slutsatsen är att den i praktiken INTE klarar att köra 'Link Aggregation' och VLAN enl. IEEE 802.1Q samtidigt på fyra portar... NOT** Använder 2st 'Multispeed' SFP koppar konvertrar, dom klarar 10G/5G/2,5G/1GbE (Verifierat). |
|
Nästa problem är switchen 'SODOLA SL-SGT0108S-D', en 'unmanaged' 2,5/1GbE switch som jag tänkte använda uppe på mitt skrivbord för uppkoppling av klient datorer.
Jag använder 'TRENDnet TEG-25GECTX' kort med 'Realtek Gaming 2.5GbE' chip i test-server och i klient dator, kan se att dom får 2,5GbE länk men sedan är 'Through-put' genom switchen något helt annat... Längre ner på sidan (2025.06.30) finns SpeedTest resultat när jag kör över en 'Zyxel XMG1915-10E' switch, övrig utrustning är densamma. |
 Open SpeedTest över SODOLA switch |
2026.01.05 Har inhandlat en ZYXEL XGS1210-12 (Managed) och ZYXEL XMG-105 (Unmanaged) för att ersätta SODOLA/GoodTop switcharna, hoppas på bättre resultat med dessa.
ZYXEL XGS1210-12 (Managed) / ZYXEL XMG-105 (Unmanaged)
2025.11.17 Förbättrar uppmärkning av kablar och utrustning. Hittar någon cat5/cat5e kabel som blivit kvar lite här och där, totalt byter jag ut ett tio-tal kablar. Noterar att dom flesta av äldre (cat5/cat5e) kablarna är sådana som har följt med när jag tidigare har köpt / uppgraderat xDSL modem eller switchar.

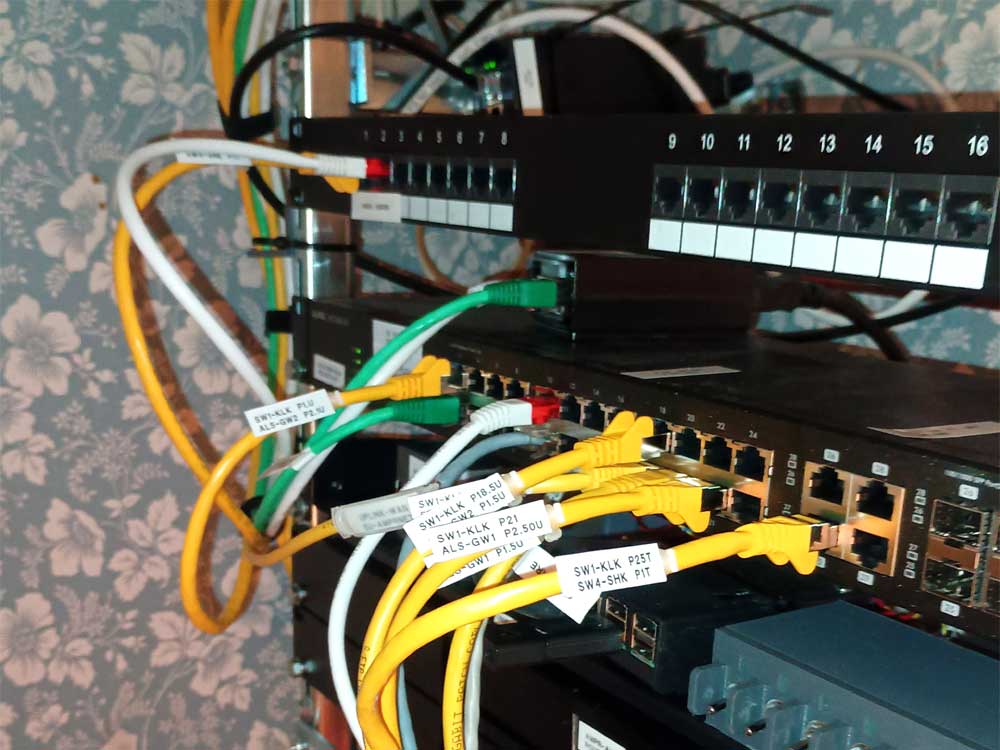

Märkning av kablar & utrustning
2025.08.03 Efter den senaste tidens många åsk-oväder med tillhörande ström avbrott har vi nu städat upp & uppgraderat lite UPS kopplingar. Har även kompletterat med några överspänningsskydd, både på 230V/AC matningar och på ethernet / uplink anslutningarna mellan våra rack/skåp.
Följande förbättringar har genomförts i radioshacket (SHK):

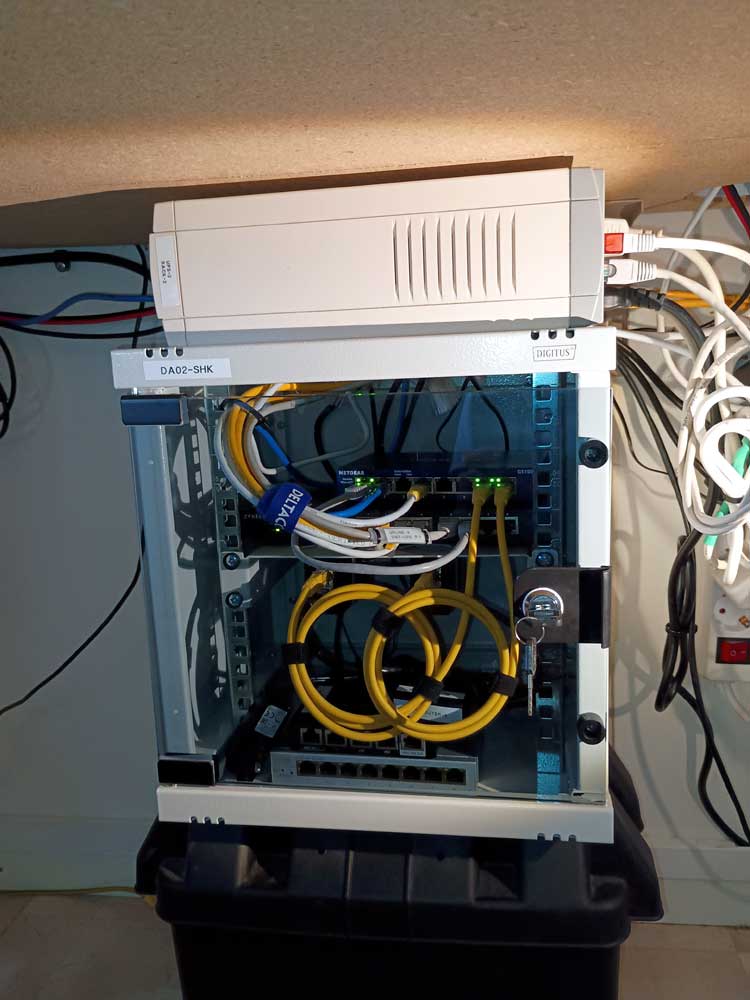

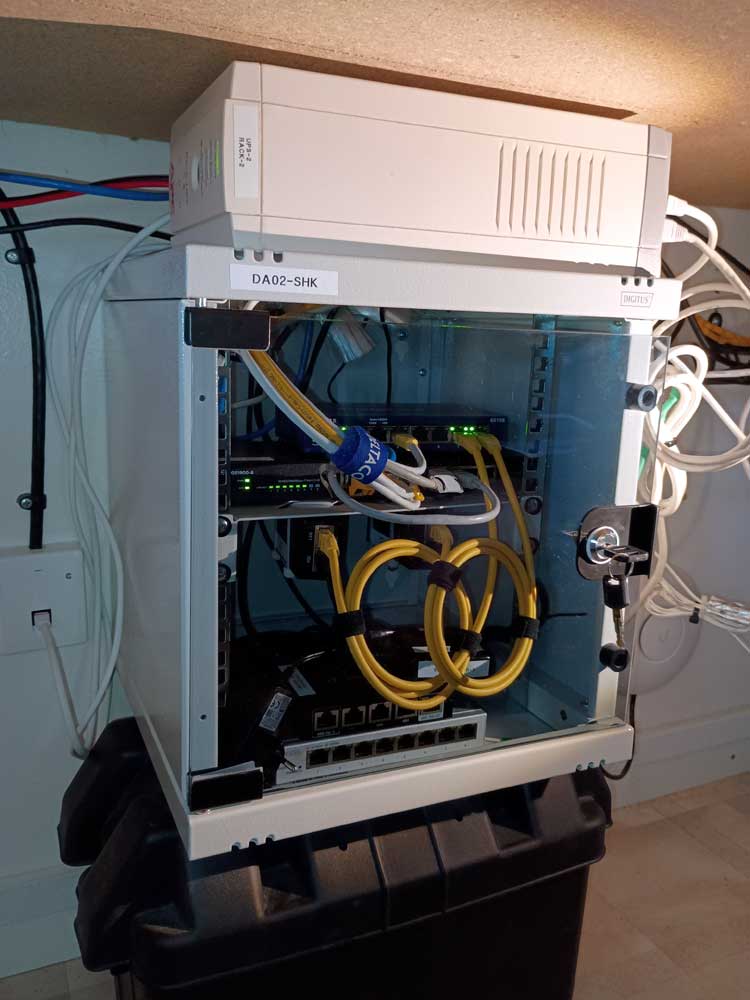

10" dataskåp DA02-SHK
Följande förbättringar har genomförts i ladugård (SHK):

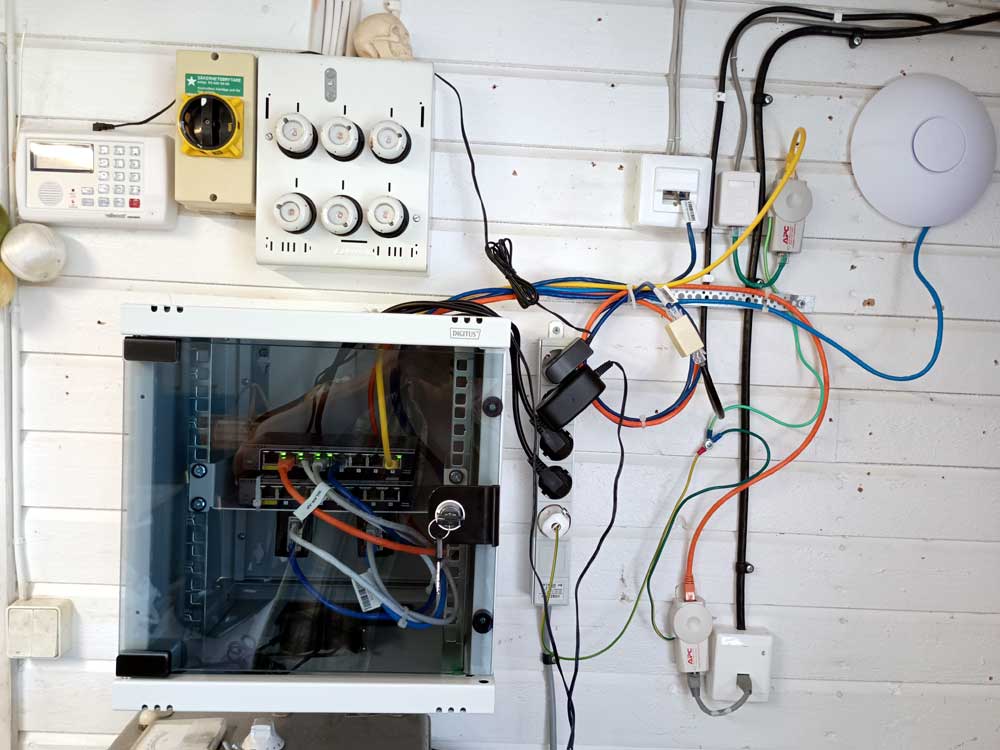

10" dataskåp DA04-LDG

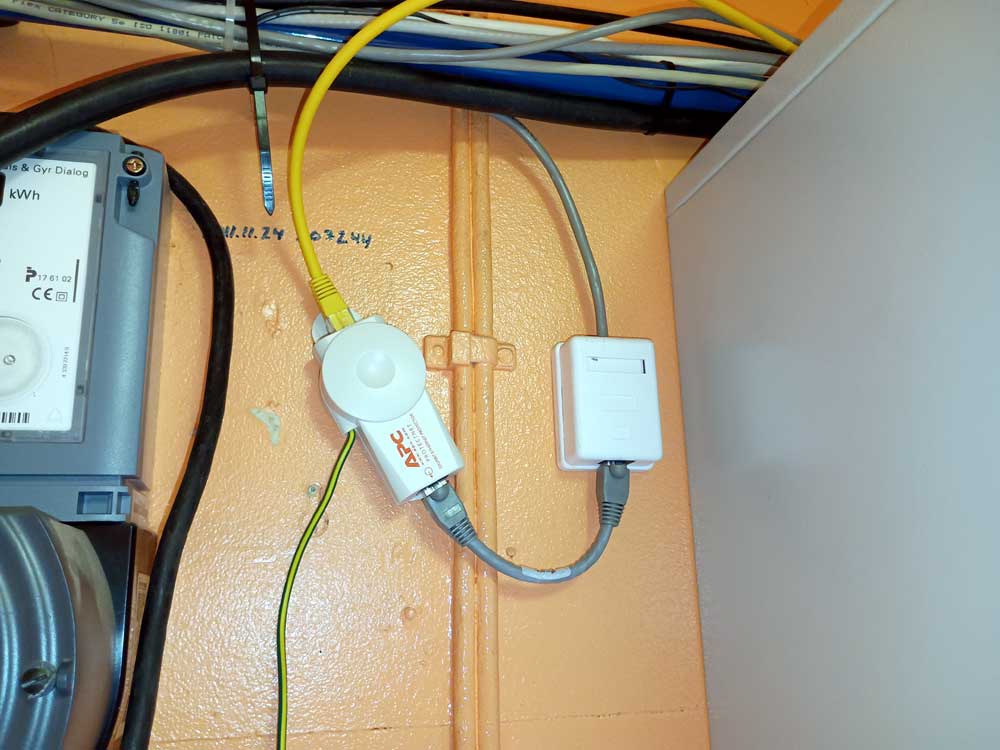

Följande förbättringar har genomförts i garage (GRG):

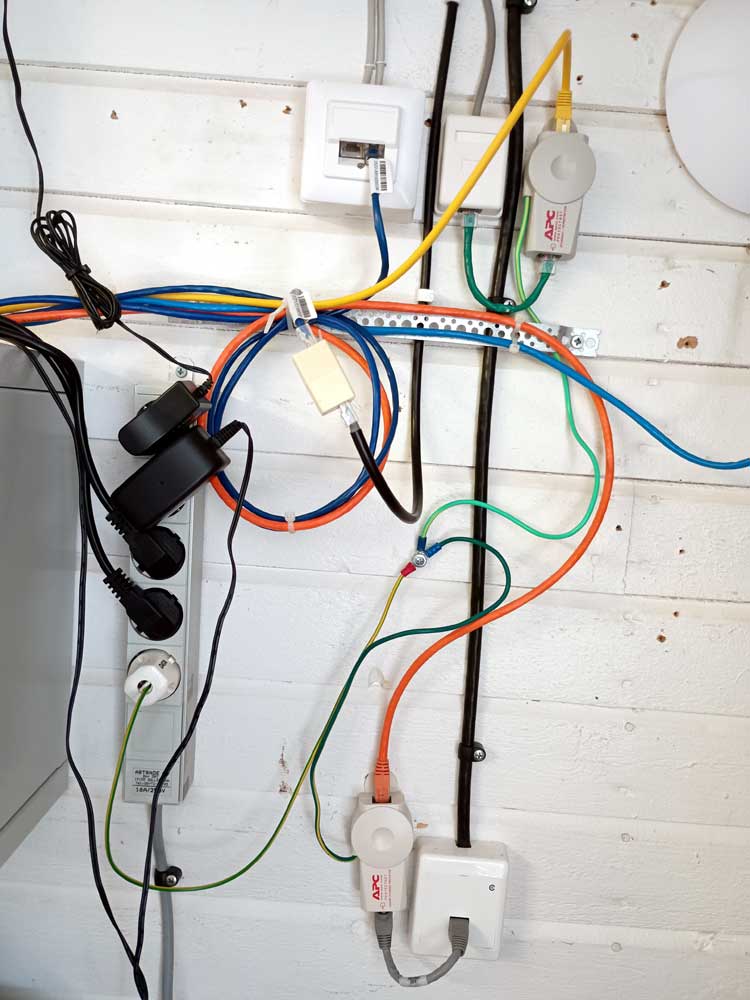

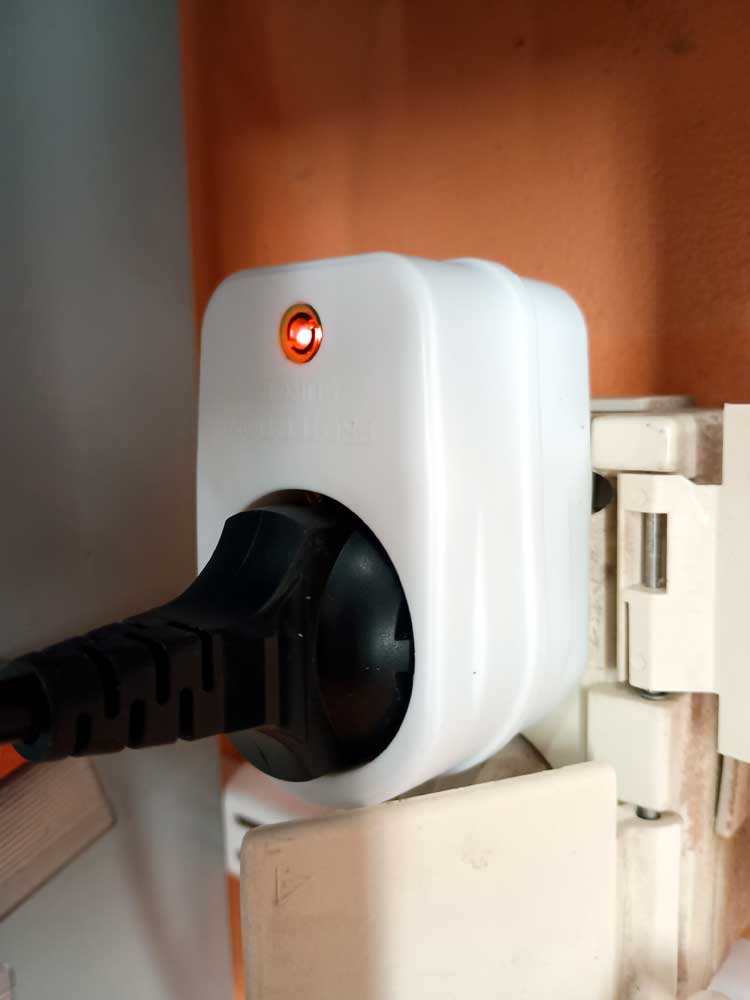

'APC ProtectNet' - Överspänningsskydd / 'LogiLink SURGE PROTECTION'
Jordning av 'APC ProtectNet' - Överspänningsskydd görs till jordtaget på närmaste el-uttag, använder särskild kontakt avsedd för detta, se bilder. - Alla spänningsmatningar som INTE kopplats via UPS har också fått en överspänningsskydd 'LogiLink SURGE PROTECTION' inkopplat.

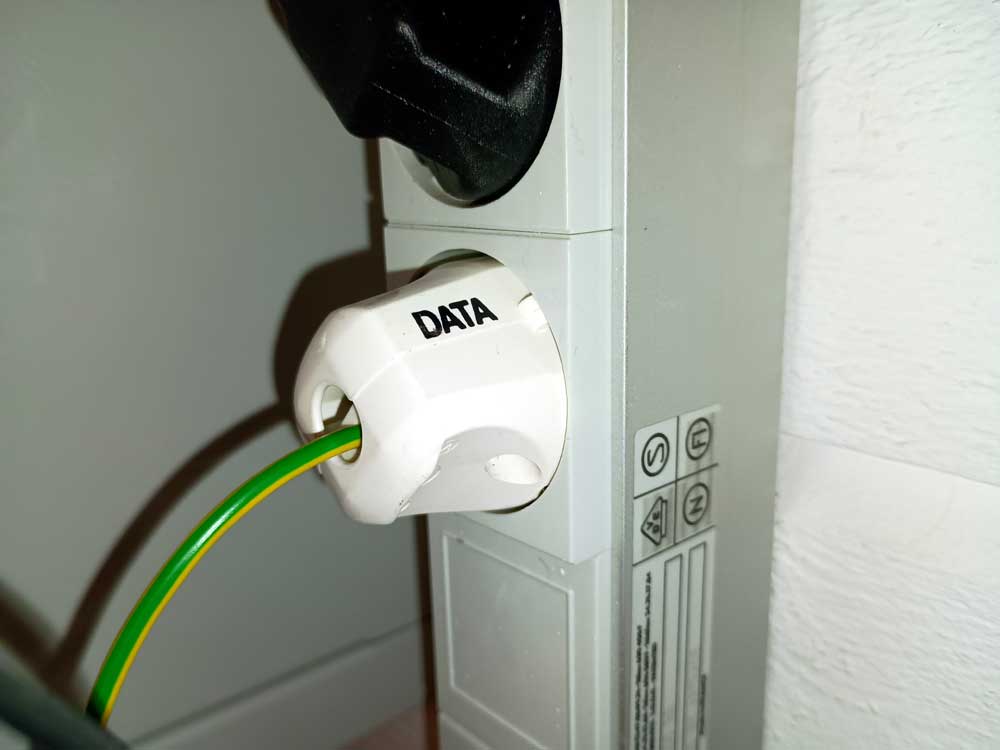

Specialkontakt för jordning av överspänningsskydd (Har inga stift för fas/nolla)
2025.07.27 14:15 Sitter och väntar på att ändringar i DNS ska slå igenom, flyttade precis över all webb-trafik på den nya 'Mikrotik RouterBOARD hEX-S' brandväggen. Enl. min leverantör 'Loopia.se' kan ändringarna ta upp till flrta timmar innan dom har slagit igenom överallt.

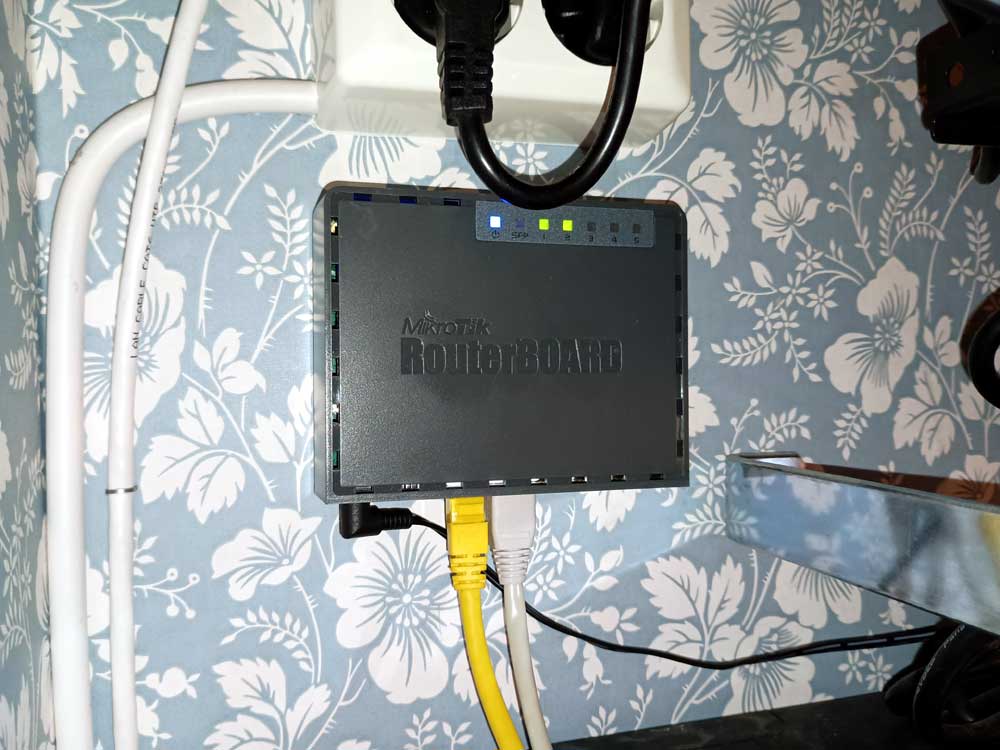

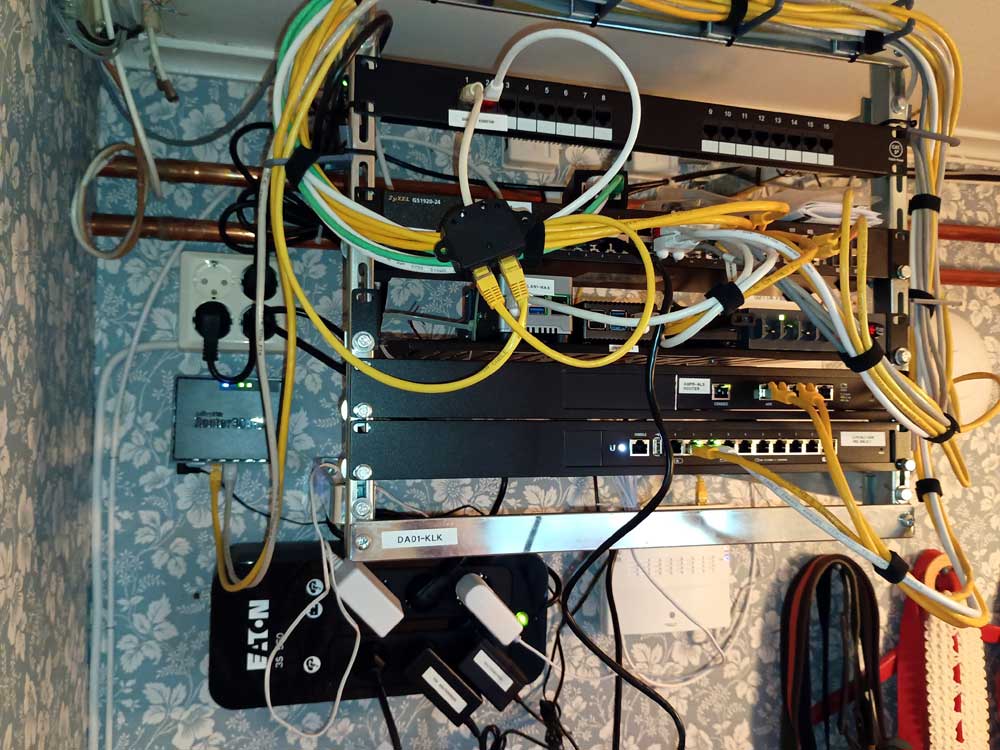

'Mikrotik RouterBOARD hEX-S' brandvägg vid sidan av DA01-KLK 19" ställ
Lite tråkigt att gå ifrån EdgeRouter LITE brandväggen, den har fungerat förträffligt men finns inte längre att köpa, extra tråkigt då jag installerade 2st ER-Kit 19" montage ramar så sent som i Mars-2025.
 Vila i frid kära gamla brandvägg |
2025.07.23 Fick årets första längre 'down-time' f.o.m. Tisdag 25.07.22 15:30 till 25.07.23 22:20 -
Ett kraftigt men kortvarigt åsk/regnväder gjorde att min brandvägg inte ville lira längre!
Brandväggen är nu utbytt, kör tillsvidare på ett 'dynamiskt' tilldelat IP-Nummer, registreringen av den nya brandväggens hårdvaruadress för tilldelning av statiskt IP-Nummer hos min internet leverantör verkar att dröja ett tag... STÖRNINGAR PÅ WEBB-SIDAN KAN FÖREKOMMA TIDVIS! |
Den nya brandväggen är en 'Mikrotik RouterBOARD hEX-S' inhandlad från Dustin.se[L1]
Har även inhandlat en 'Ubiquiti EdgeRouter X' som reserv brandvägg via Tradera.se[L3]
2025.06.30 Uppdateringarna på vårat LAN är nu i det närmaste färdiga. Har uppgraderat NIC på en PROXMOX host, återstår uppgradering på övriga PROXMOX host datorer. Installerar upp en 'UBUNTU 22.04' desktop maskin med 'OpenSpeedTest' server på 'PROXMOX' Virtualiserings-plattformen.
Kör några test omgångar för att verifiera funktion / hastighet, resultat enl. bild...
Första OpenSpeedTest på 2,5GbE nät...
Läs mera om våran 'PROXMOX' Virtualiserings-plattform -->
Läs mera om 'OpenSpeedTest' --> Här!
Har även beställt uppgradering av våran internet förbindelse från bahnhof.se/[L2] - Uppgraderat 100/100mbps till 250/250mbps
Internet förbindelse, före / efter uppgradering
2025.06.18 Våra switchar uppe i radio-schacket har flyttat in i ett 'DIGITUS' 10" väggskåp (DA02-SHK) och i ett liten stadig 19" rack hylla på hjul (DA03-SHK) - Rackhyllan heter 'Millenium SR-2008-8HE' och är inhandlad från thomann.de[L4]
DA02-SHK 10# Väggskåp / DA03-SHK 19" Server-rack
2025.06.18 Nu kör vi 'minst' 2Gbps mellan våra huvudswitchar, använder 2x1GbE portar i 'Port Trunking / Link Aggregation' läge enl. IEEE 802.3ad std.
Dom enheter som kör 2x1GbE portar i 'Port Trunking / Link Aggregation' läge är:
Dom enheter som kör / Kommer att köra 2,5GbE är:
Länkhastighet 2,5Gbit/s på Ryzen-7 dator
Testar lite överföringshastigheter före / efter uppgradering, har installerat 'OpenSpeedTest' på en UBUNTU desktop i våran 'PROXMOX' Virtualiserings-plattform.
OpenSpeedTest på UBUNTU desktop / Testresultat före uppgradering 1GbE anslutning
Läs mera om våran 'PROXMOX' Virtualiserings-plattform --> Här!
Läs mera om 'OpenSpeedTest' --> Här!
Läs mera om våran 'AMD Ryzen 7' dator --> Här!
2025.06.10 Försöker att uppdatera nätverkskortet på mina 'PROXMOX' host datorer, på 'ThinkCentre M720q' försöker jag med e PCIe adapter och ett nätverkskort (TRENDnet TEG-25GECTX PCIe 2.5Gbase-T) - På den andra host datorn 'ThinkCentre M910q' är jag lite mera osäker, där kan vara en möjlighet att använda en M.2 (A+E key) till 2500BASE-T adapter för att ersätta ordinarie WLAN (WiFi) kort.
|
<-- M.2 (WLAN-plats) till 2.5GbE adapter
<-- PCIe adapter-kort / Ovan: PCIe nätverkskort |
Läs mera om våran 'PROXMOX' Virtualiserings-plattform -->Här!
2025.06.05 Noterade att det inbyggda nätverkskortet i min 'Ryzen7' dator är ett 'realtek gaming 2.5GbE family controller'. Min nya (begagnade) 'QNAP TS-469 Pro' NAS lagring har två 1GbE portar som kan hantera 'Port Trunking / Link Aggregation' - Det innebär: Att med rätt grejer mellan dom två så borde det gå att skyffla data åtminstone dubbelt så fort som nuvarande lösning medger.
|
 <-- Har inhandlat några nya ZYXEL switchar, alla klarar 'Port Trunking / Link Aggregation' GS1200-8 klarar 2st 2x1GbE LAG, GS1900-8 klarar 2st 4x1GbE LAG (Alt. 4st 2x1GbE), båda med 16Gbps max switching capacity. XMG1915-10E är snarlik GS1900-8 men har även 2xSFP portar som klarar upp till 10GbE, alla koppar portar klarar 100MbE/1GbE/2.5GbE |
Tanken är helt enkelt att använda dubbla 1GbE förbindelser mellan tre switchar och till NAS lagringen. Min 'Arbetsdator' kopplas in med 1x2,5GbE. Övriga switchar i ladugård & garage går kvar på 1GbE.
Uppdaterad LAN trunkar 2x1GbE
2025.03.27 RPI-Hyllan är nu monterad tillsammans med 'ALS-SW1-KLK' och i skarp drift, ändrade så att webb-backup går direkt till reserv-webb RPI.

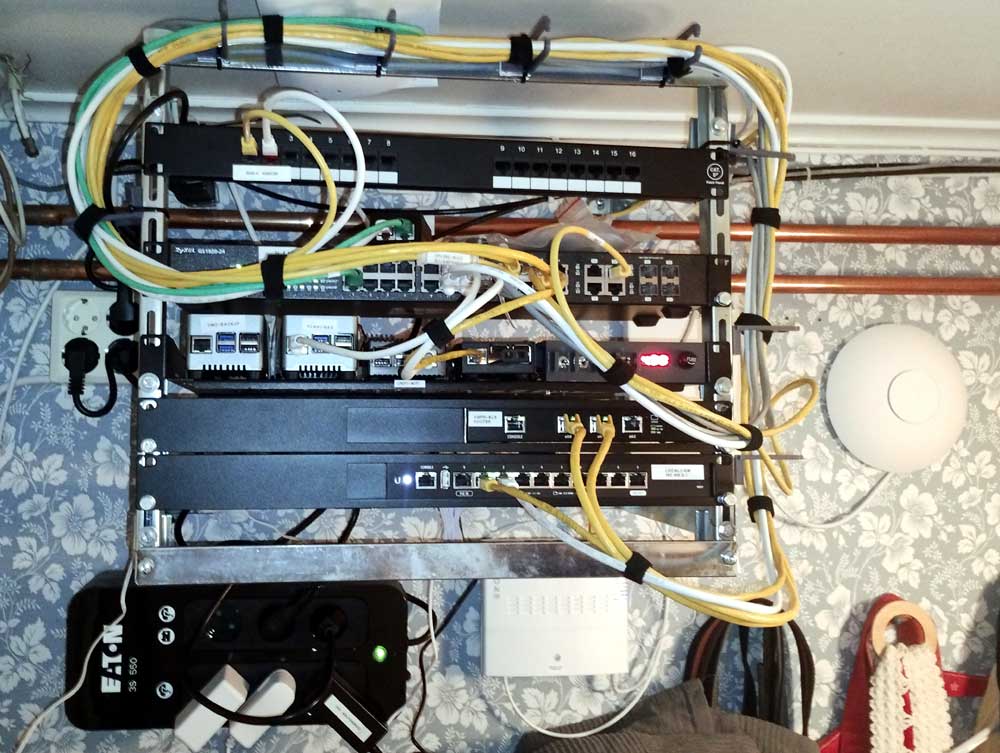

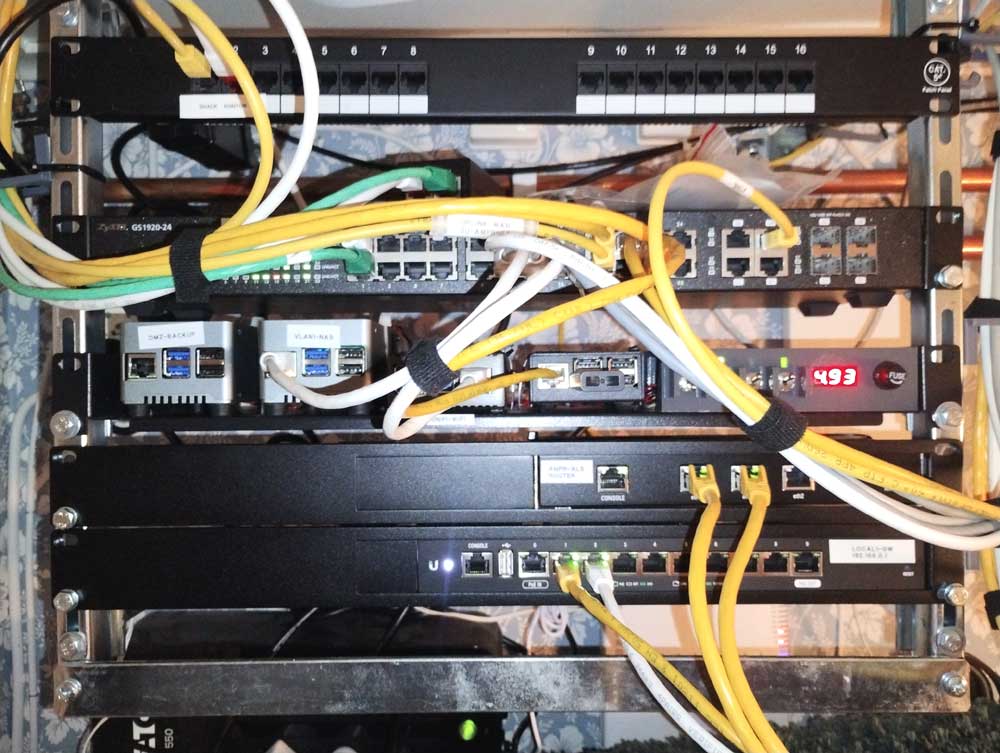

DA01-KLK 19" Huvud stack färdig städad 2025.03.23 / RPI-Hylla på plats
2025.03.08 Nu börjar nät-uppgraderingen närma sig slutet. Den nytillverkade 'RPI-Hyllan' ska monteras i 19" rack tillsammans med 'ALS-SW1-KLK', ska även bättra på kabel-märkningen lite.

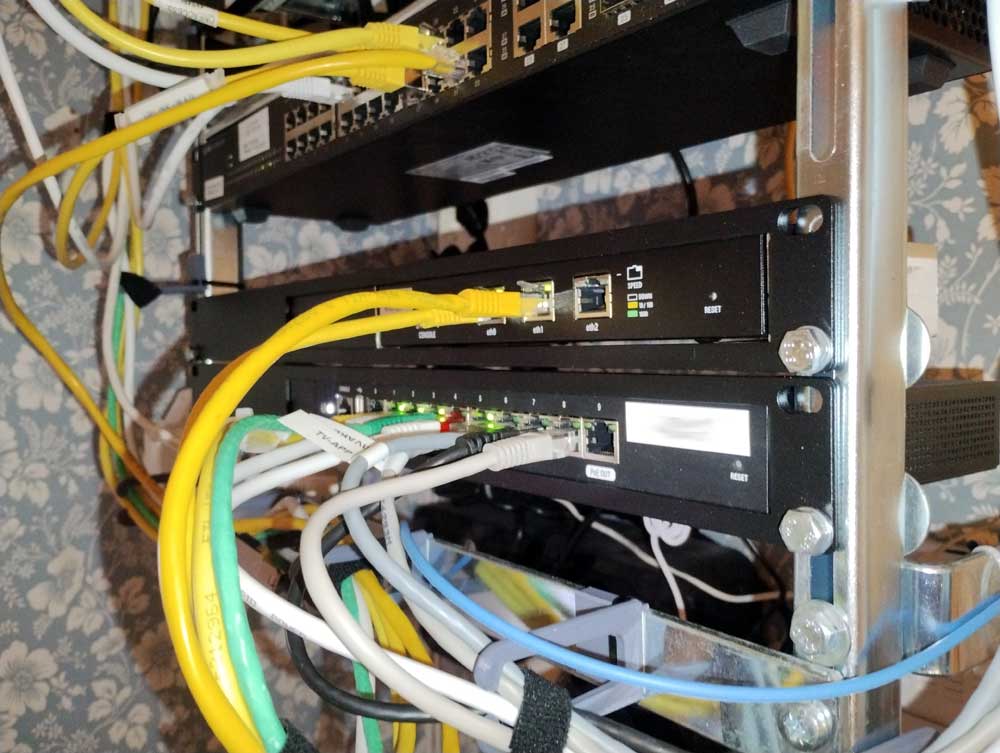

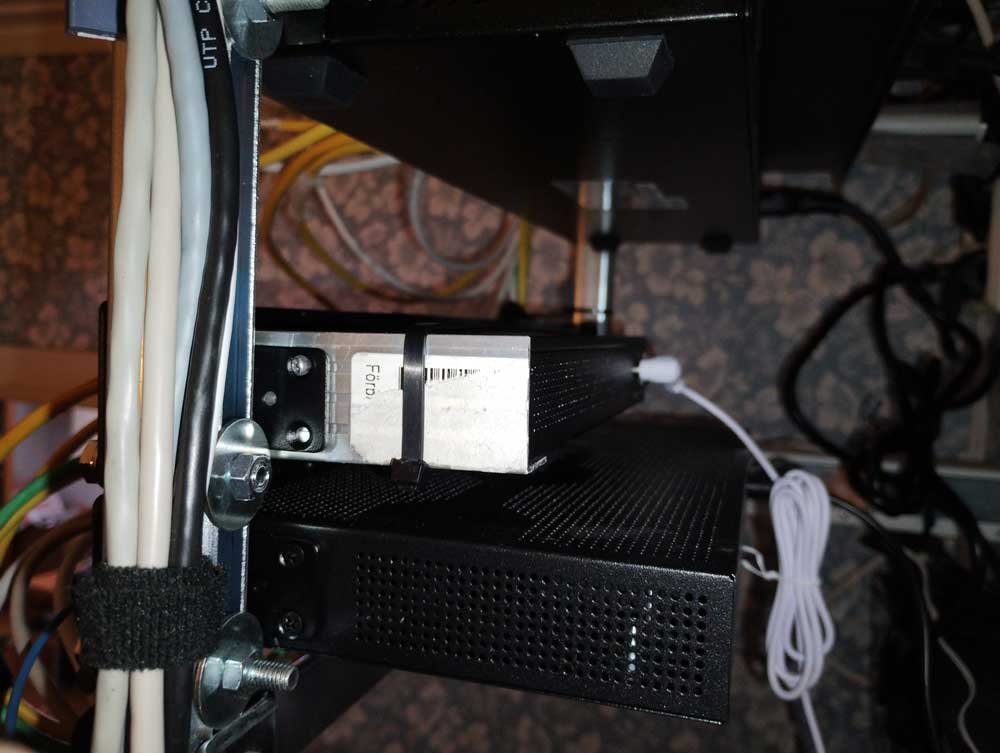

DA01-KLK med 2x ER-RMKIT / Baksida med DIY fästvinklar för ER-LITE-3
Under sommaren 2024 drog vi upp en ny, ca. 60m lång CAT-6 kabel (Luftledning) mellan bostadshus och ladugård. Påbörjade uppgradering av våra LAN / nätverk 2025.02.11, - Detta har gjorts t.o.m 2025.03.08.
Kvar att göra
2025.03.02 Ett 10" 'DIGITUS' väggskåp är nu monterat och uppkopplat i ladugården. Switchen är också uppgraderad till en 'NETGEAR GS108T' managerbar L2-switch.

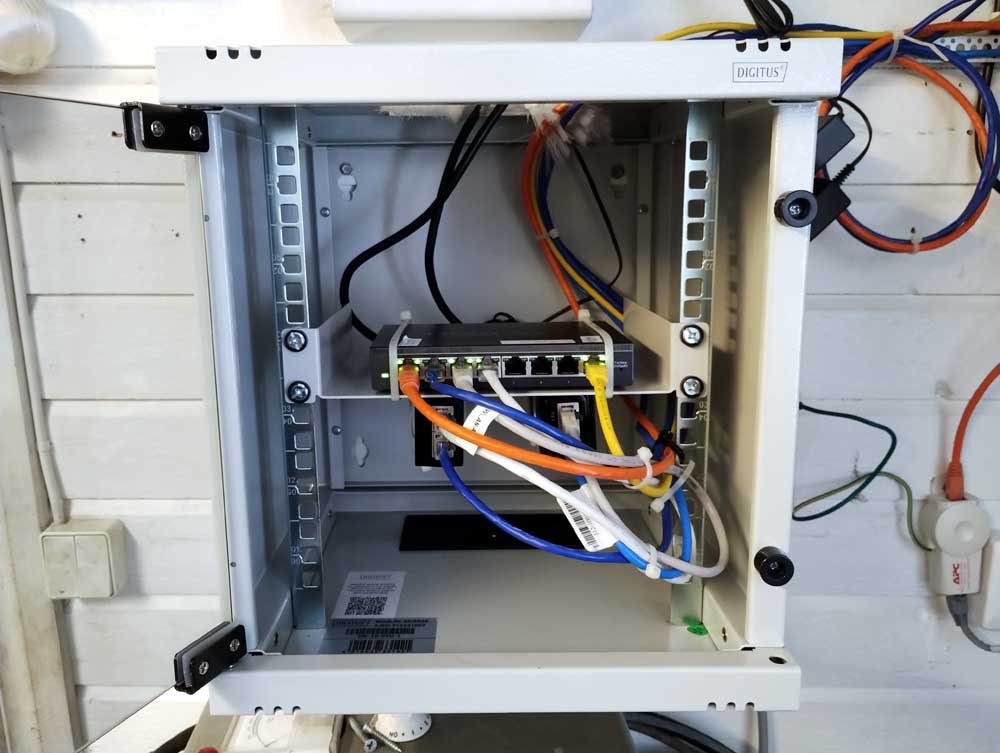

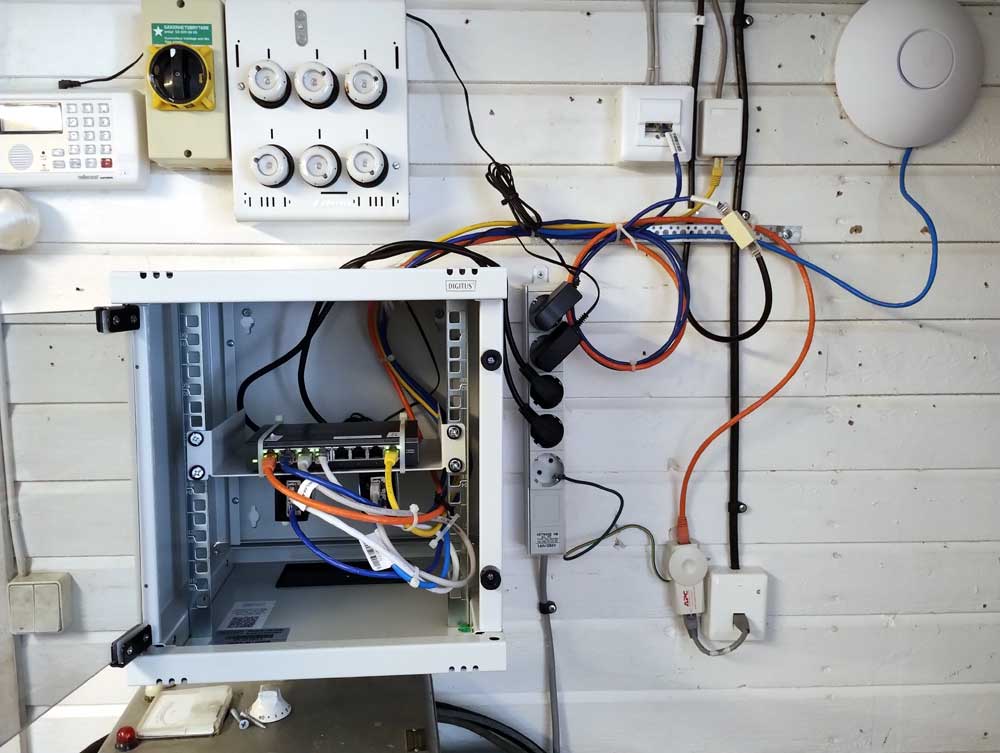

DA04-LDG 10" väggskåp med ALS-SW5-LDG / 'NETGEAR GS108T'
Nere i garaget har vi tidigare också monterat DA05-GRG som är ett 19" väggskåp, har även uppgraderat 'ALS-SW6-GRG' till en managerbar 'NETGEAR GS108T' L2-switch. Därmed har vi nu managerbara L2-switchar på alla fyra switch placeringar runtom i Hus / på gården.
Uppdaterade bilder under 'Aktuell installation' längre ner på sidan.

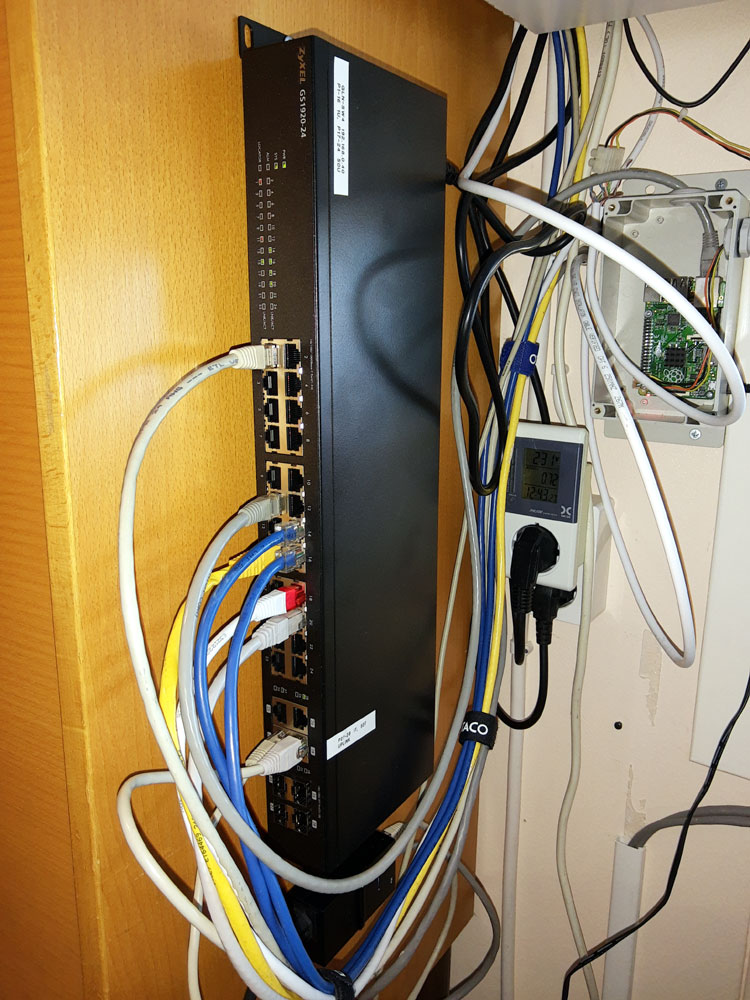

Har tidigare städat upp vid switch 'ALS-SW4-SHK', där satt en 'Zyxel GS1920' switch, nu har vi 'nedgraderat' till en 'NETGEAR GS110TP' L2-switch.

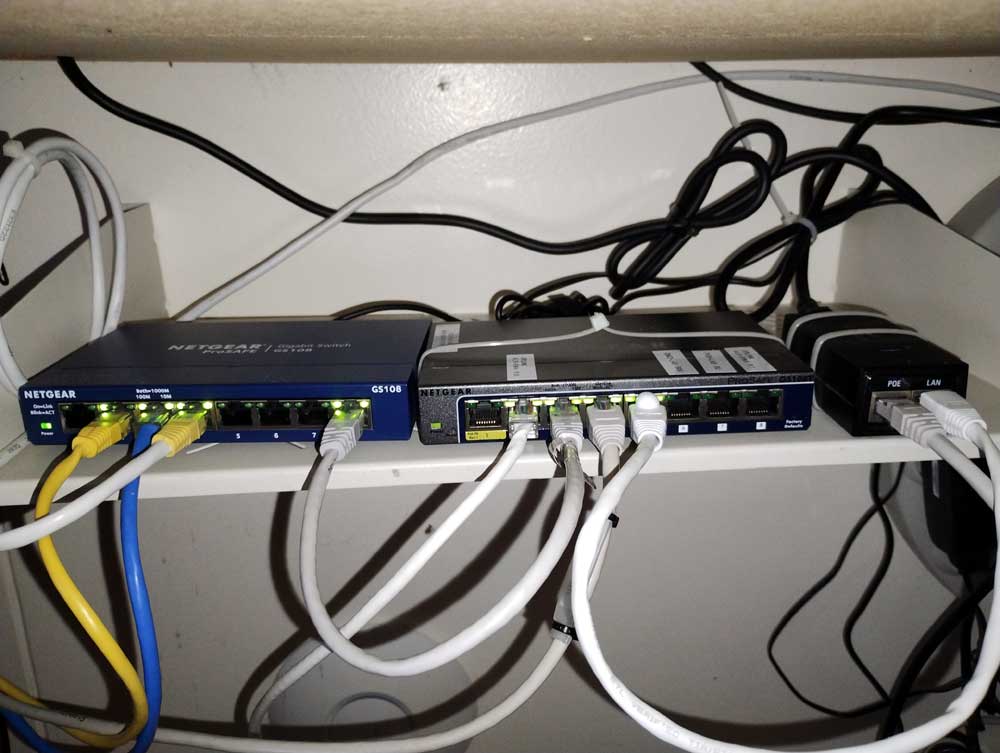

'ALS-SW4-SHK' / 'ALS-SW2-SHK' och 'ALS-SW3-SHK'
Även 'ALS-SW3-SHK' är utbytt till en managerbar 'NETGEAR GS108T' L2-switch, den har även kompletterats med 'ALS-SW2-SHK' som är en 'dumswitch' (ej managerbar) 'NETGEAR GS108T' switch.

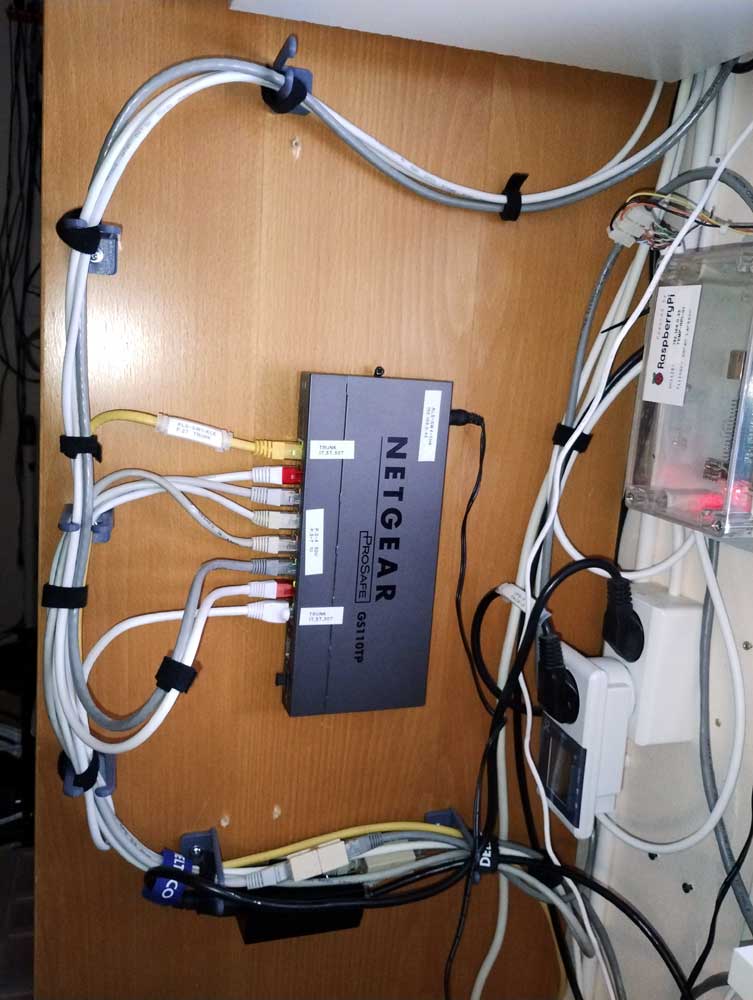

2025.02.16 Nedgraderar switch 'ALS-SW4-SHK' till en 'NETGEAR GS110T' 10P/L2 switch, flyttar 'Zyxel GS1900-24' switchen för att ersätta min huvud switch 'ALS-SW1-KLK' - Under kvällen hinner jag även monterar 2st Ubiquiti ER-RMKIT för ALS-GW1 & ALS-GW2.

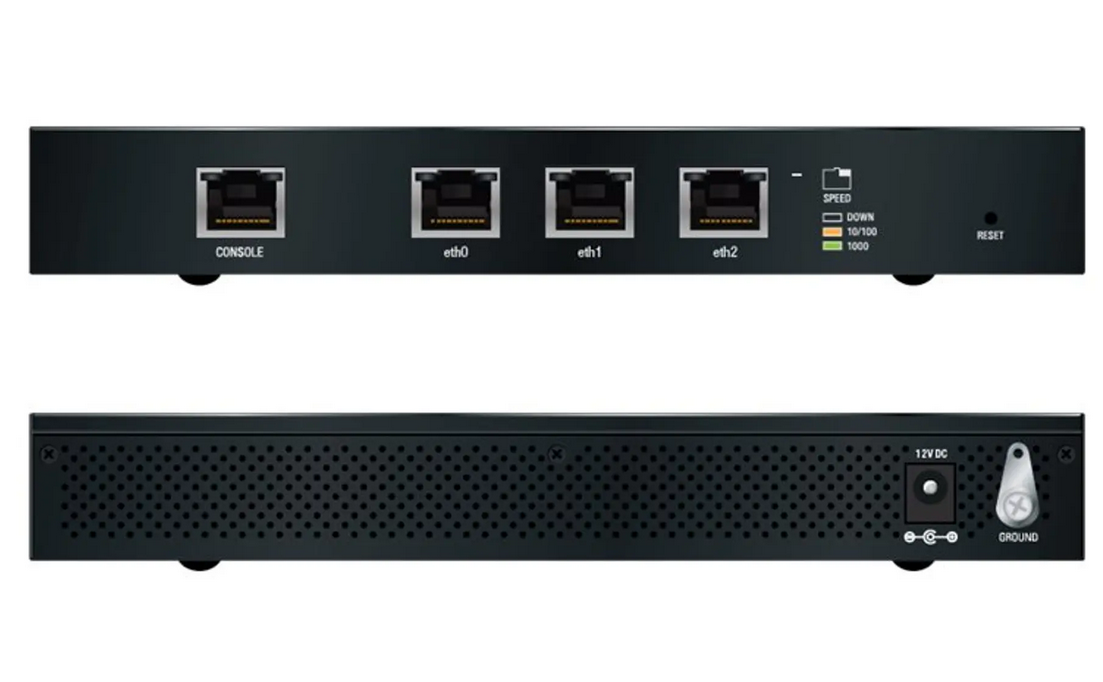

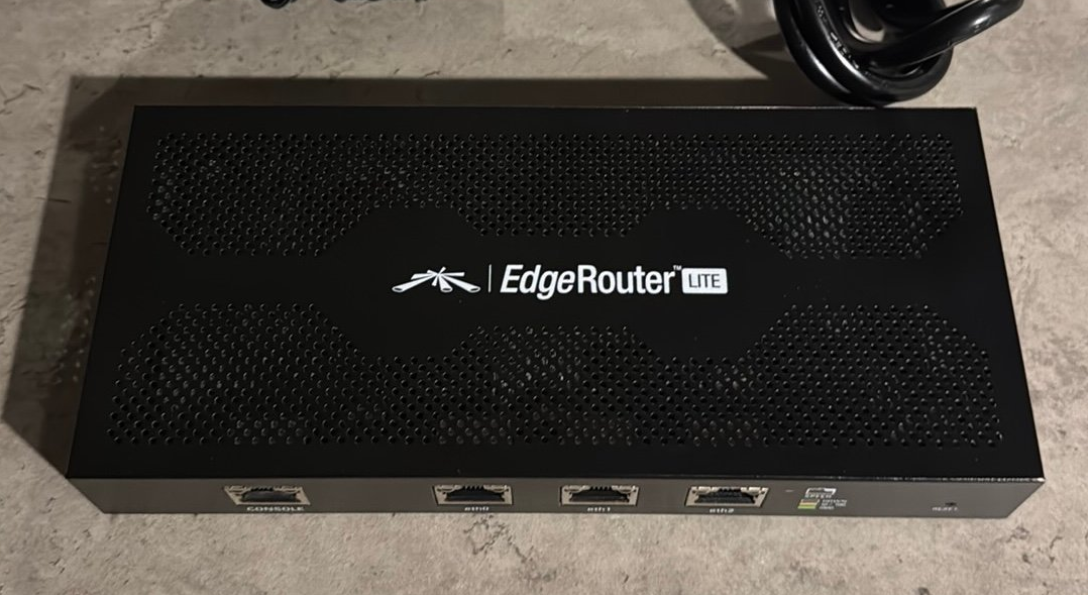

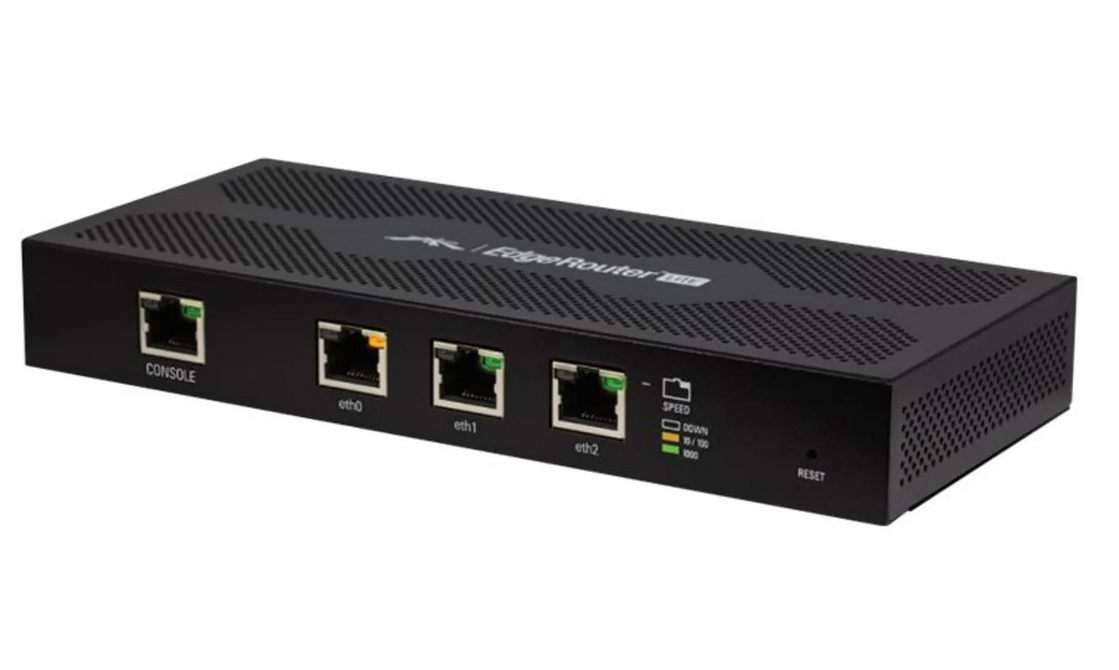

UBIQUITI EdgeRouter LITE
'UBIQUITI EdgeRouter LITE' är inte anpassad för att monteras med 'Ubiquiti ER-RMKIT' (Saknar skruvhål i gavlarna) - Så det blit att 3D-Ritar och skriva ut två hållare i PLA-Plast för montering.

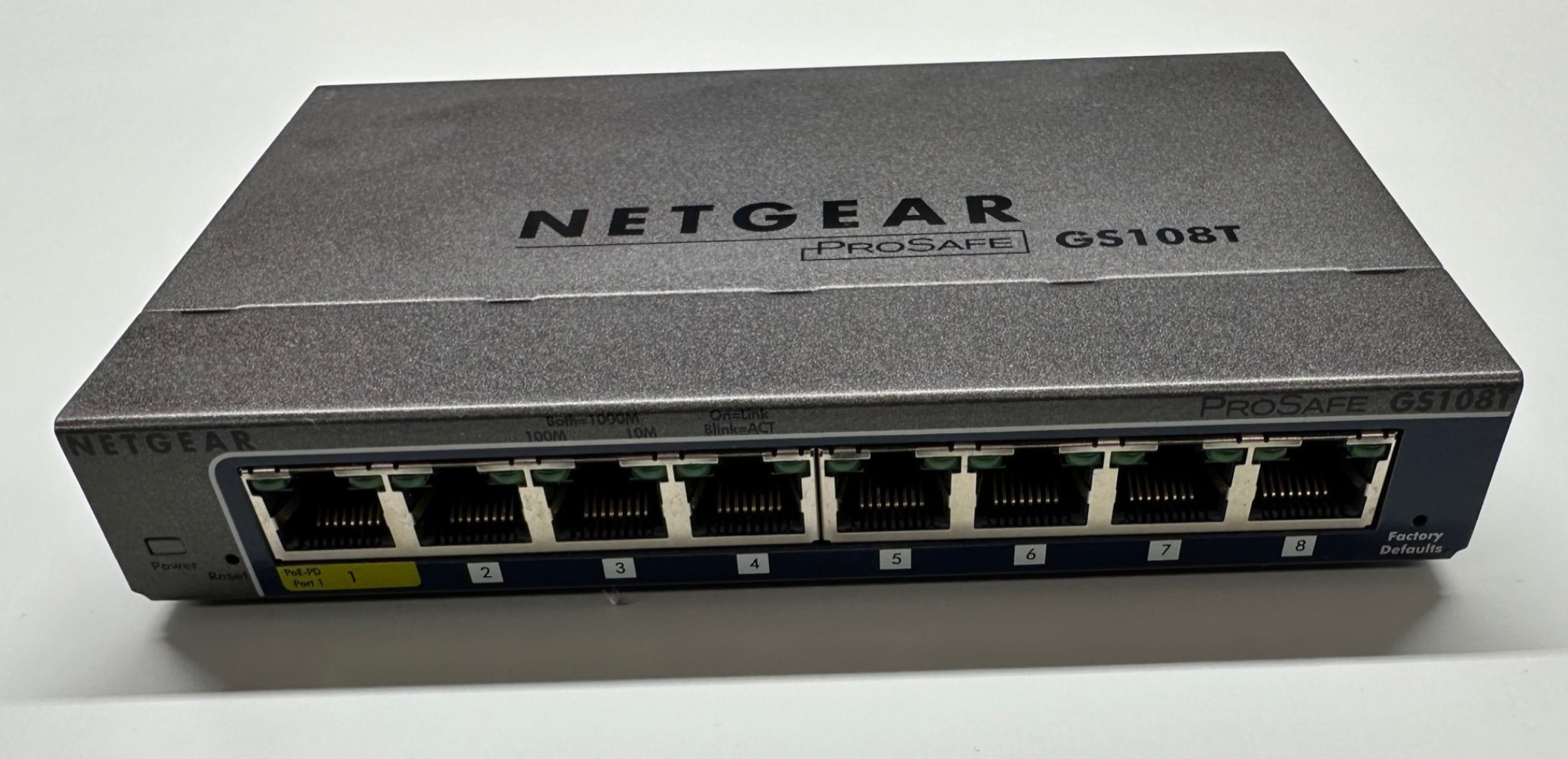

Begagnade 'UBIQUITI EdgeRouter LITE-3' & 'NETGEAR GS108T'
Har även inhandlat en begagnad 'UBIQUITI EdgeRouter LITE-3' för att ha som reserv gateway, det blev även en begagnad 'NETGEAR GS108T' L2 switch båda genom budning på Tradera.com[L3].
2025.02.11 Fick lite strul med en managerbar (L2) switch under förra veckan, största problemet är att det är närmare fem (5) år sedan jag konfigurerade upp mina VLAN switchar. Både mitt eget minne och min dokumentation lämnar lite övrigt att önska...

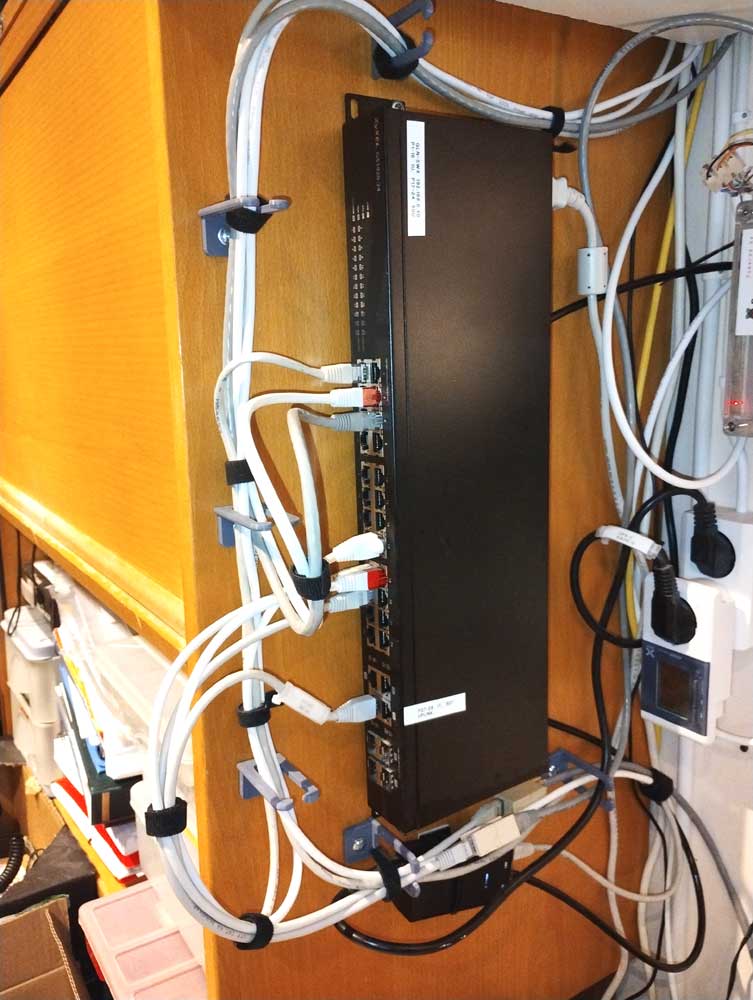

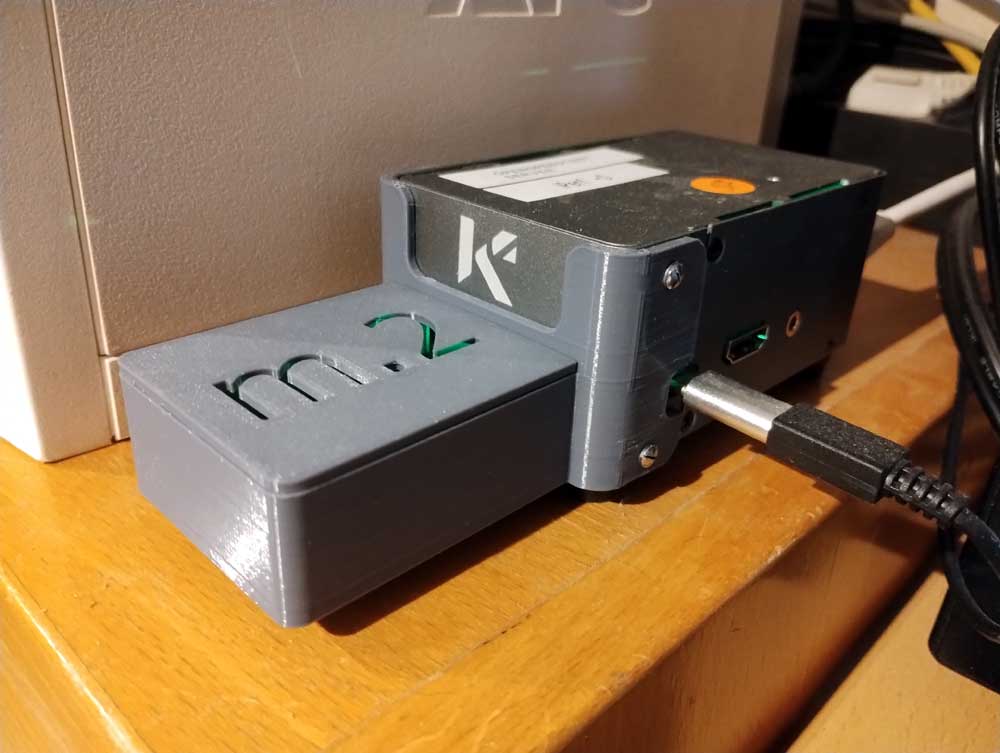

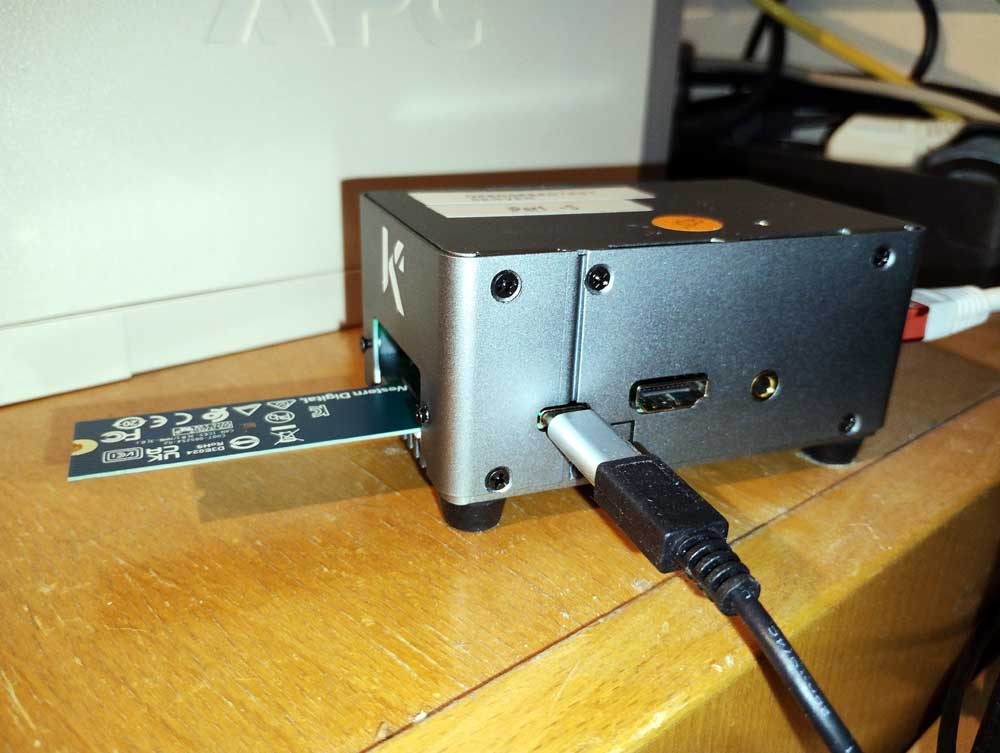

ROCK 4se NAS / Städat upp kablage vid ALS-SW4-SHK
Passar på att städa upp lite i kablaget, 3D-Ritar och skriver ut kabel-guider, fixar även en liten låda för M.2 SSD-disken på mitt ROCK-4se 'mini-NAS' - Ritar med en gammal version av Google SketchUp (v.8.0.4811 från 2010) - Skriver ut med 3D-skrivare 'Creality CR-5 Pro H' eller 'Creality Ender-3 S1 pro'

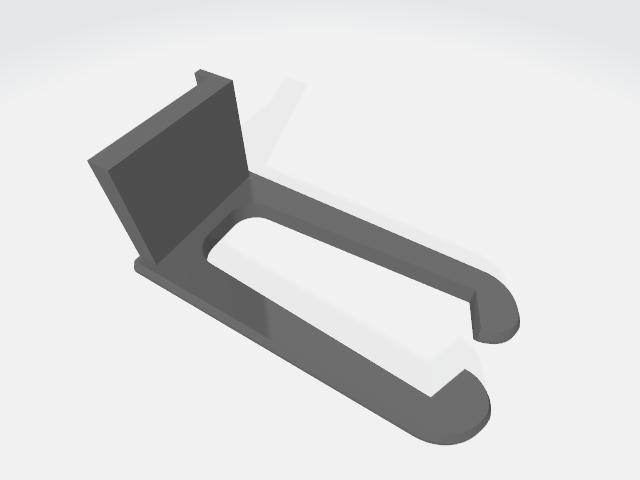

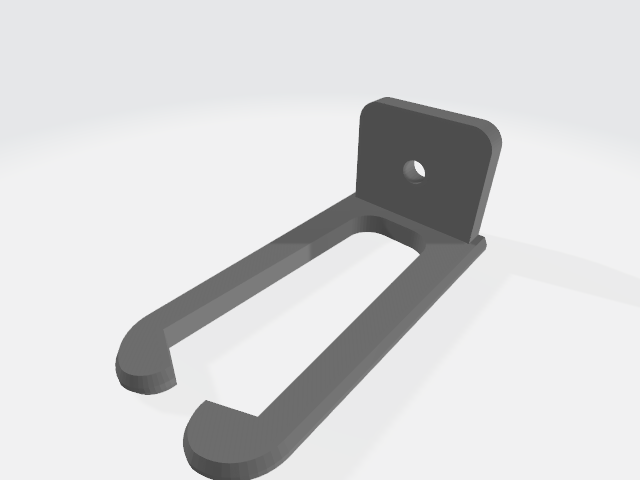

3D-Printade kabelguider, modell A / B
.STL filer för att kunna printa ut kabelguider själv (Om man har en 3D-Skrivare) kommer att läggas ut här...
ToDo / Att göra
Som dom flesta 'projekt' så är där alltid något som kan göras bättre / annorlunda eller ändras lite på...
Aktuell installation
Uppdaterad 2025.03.01 Tog nya bilder på mina LAN installationer efter alla uppdateringar, har utrustning på fyra ställen runtom i Hus / på gården.
B. Switchar i radioshack 'ALS-SW4-SHK' / 'ALS-SW2-SHK' och 'ALS-SW3-SHK'

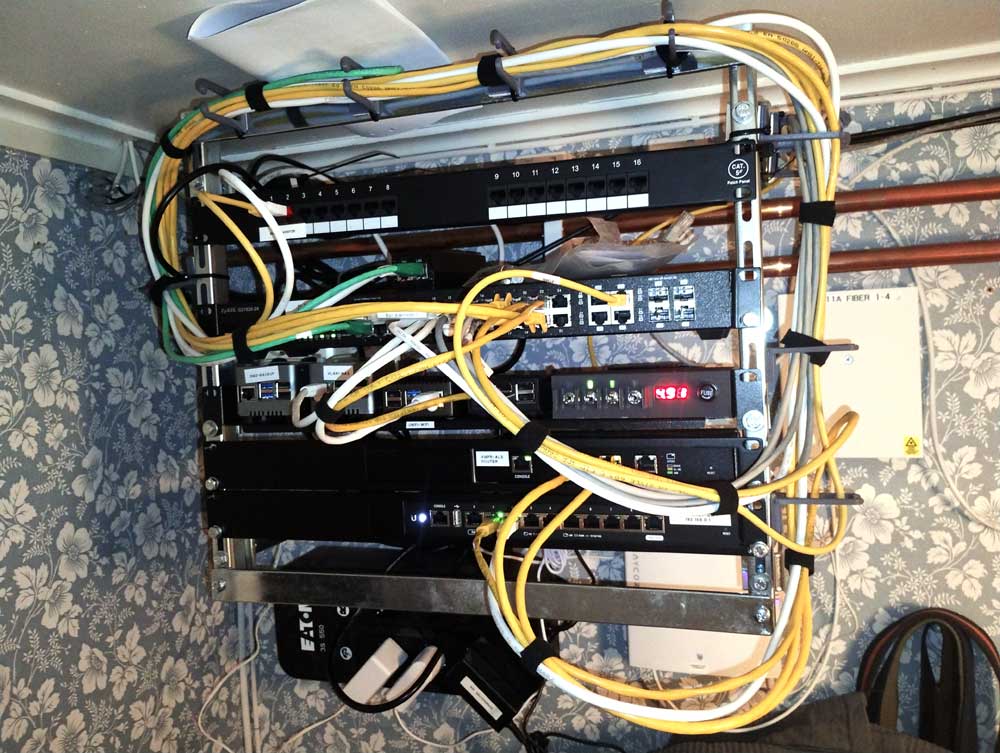

 A. 19" Huvud stack 2025.02.11 (Efter lite städning) A. Huvud stack i klädkammare (KLK)
|

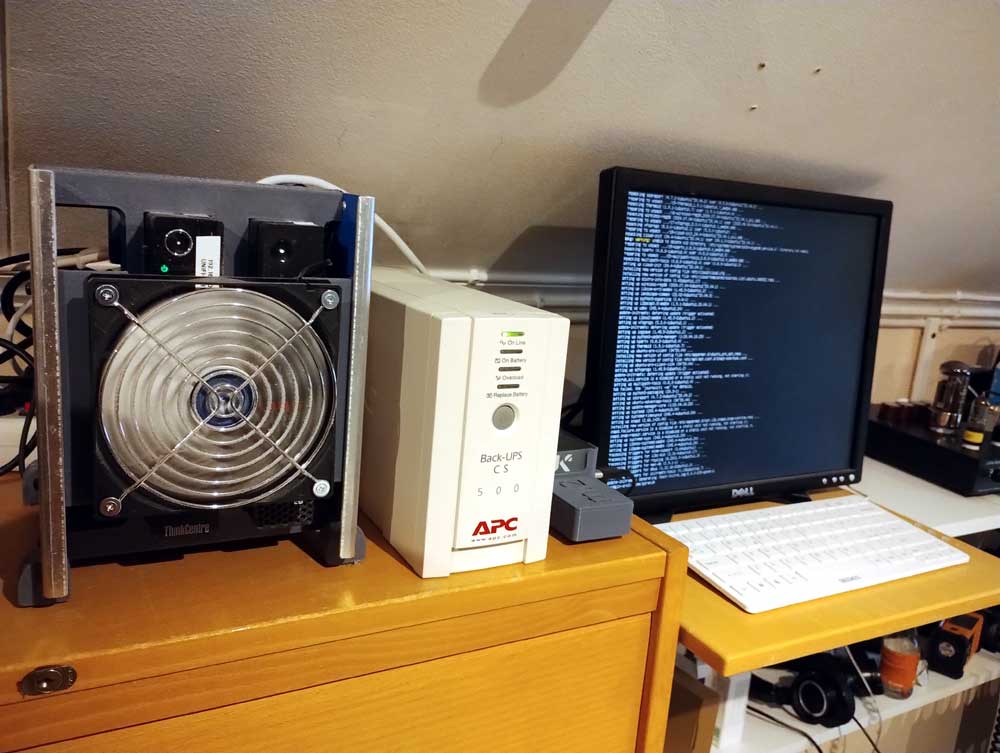

 B. Server installation 25.03.02 B. Stack i radioshack (SHK)
| |
|
10" väggskåp & ALS-SW5-LDG 2025.03.02 C. Stack i Ladugård (LDG)
|

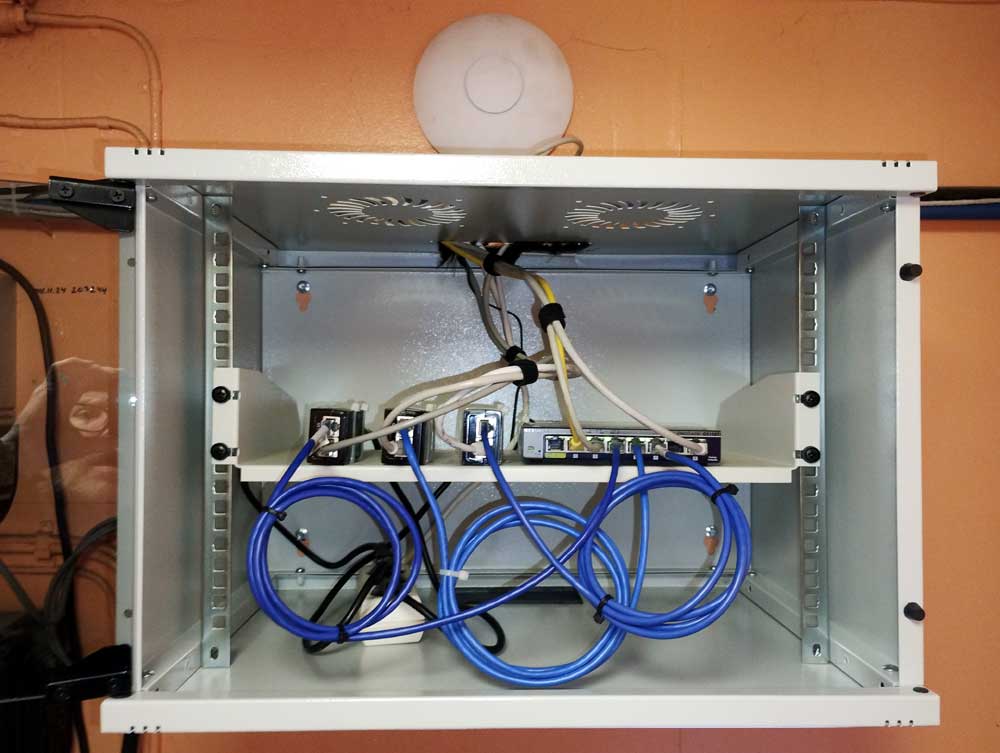

 19" väggskåp & ALS-SW6-GRG 2025.03.02 D. Stack i Garage (GRG)
| |
Switch PLAC Antal portar Aktiva
==================================================
ALS-GW1-KLK 3 2
ALS-GW2-KLK 10 2
ALS-SW1-KLK 28 10
ALS-SW2-SHK 8 4
ALS-SW3-SHK 8 4
ALS-SW4-SHK 8 8
ALS-SW5-LDG 8 5
ALS-SW6-GRG 8 5
==================================================
81 40
IP Static / DHCP Leased = 19 / 10 (29 total) i VLAN-LOCAL
|
WiFi nätet
Kör Ubiquiti WiFi access-bryggor, 'AC-PRO' och 'AC-LR', totalt så har vi fyra (4) access-punkter som täcker hus & gård. Controller programvaran går på en Raspberry-Pi 4, man kan läsa mera om den och mina Raspberry-Pi projekt -->Här!

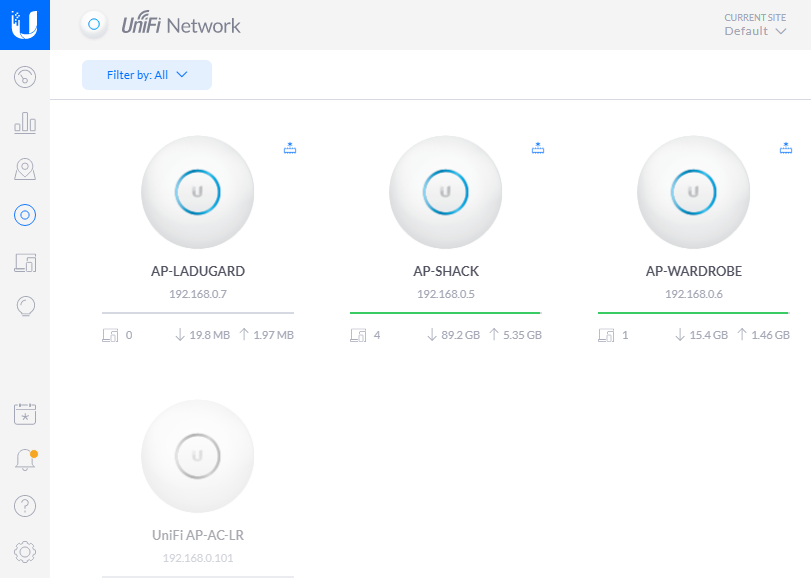

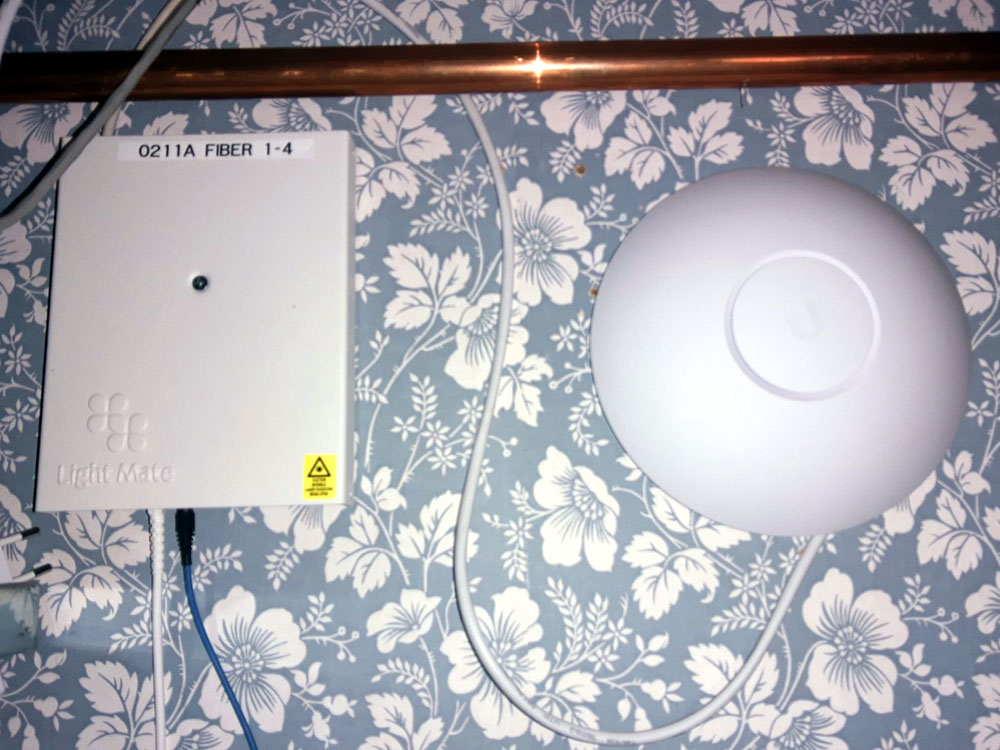

Skärmdump från min UniFi WiFi controller / Fiber ODF / Ubiquiti AC-LR Access-brygga
Hemma Server
Information om MyServer@Home har flyttat -->Hit!
* * * H I S T O R I S K - I N F O R M A T I O N * * * 2026.01.05 Har städat lite på sidan, här nedanför hittar du sådant som kanske inte gäller längre, sparar detta ändå, som referens mtrl.
2023.07.27 Har uppdaterat nätverket, alla portar är nu 1Gbps, min webb-server körs nu också lokal, den ligger i ett eget LAN (DMZ) under en egen brandvägg. Kör ett WiFi nät med fyra accesspunkter och en (RaspberryPi / UniFi controller) Har även en ny nätverkslagring (NAS) som går på en ROCK-4SE minidator med M.2 lagring.
Kör ett antal VLAN enligt IEEE 802.1Q standard, alla switchar är managerbara och stöder 'Layer 2' som behövs för att kunna 'tagga' flera VLAN på samma 'trunk' port.
Rugged DELL 5414 / ROCK 4SE OpenSpeedTest & SAMBA lagring
 Server@Home |
(D) Webbserver ThinkCentre M900 / I5-6500T (6th Gen / Quad Core) 8GB ram, 2x 480Gb Kingston mSATA @ RAID-1 (C) UniFi Video NVR server ThinkCentre M700 / CORE I5-6500T (6th Gen / Quad Core) 8GB DDR4, 480GB SSD 500VA APC Back-UPS + External SSD backup disk. |
2021.02.14 Har inte uppdaterat denna sida sedan 2007! - Naturligtvis så har det hänt en hel del på nätverksfronten dom senaste fjorton (14) åren.
RPI-Hylla
2025.02.22 Har påbörjat lite projektering av en 'RPI-Hylla' för att ha mina RadXa-Rock & Raspberry-Pi datorer på. Hyllan är 19" 1HE hög, kommer att inrymma totalt 4st datorer och ett 5V/35W nätaggregat.
 |

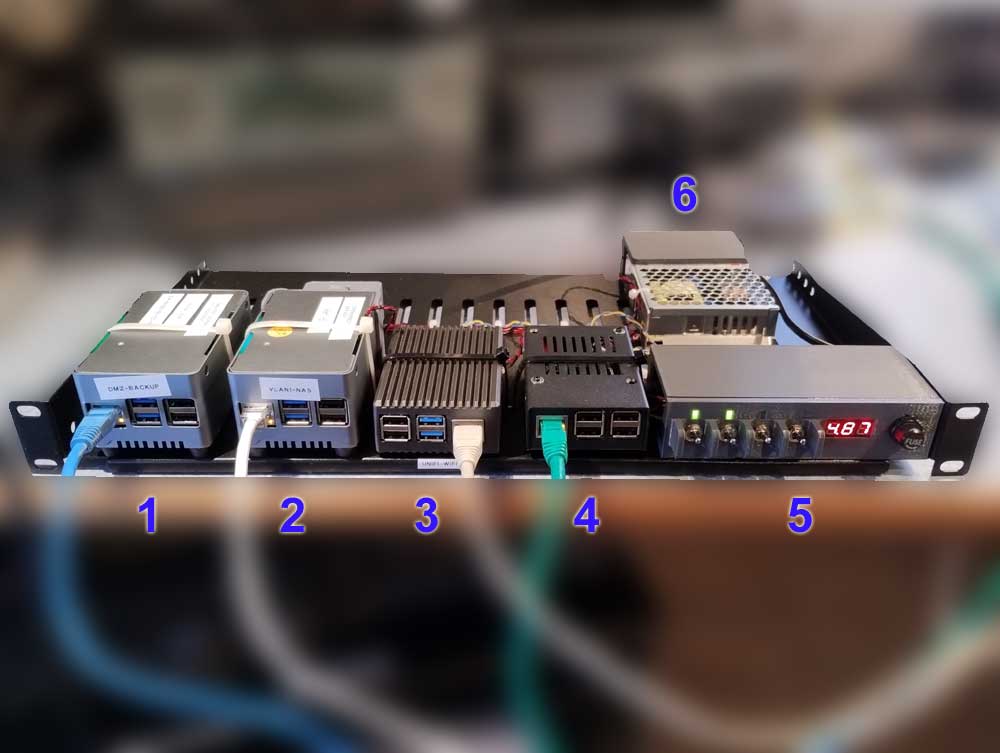

Från vänster:
5V/7A MeanWell nätaggregat NOTE-1 Also host for my 'Server-DOWN' webb

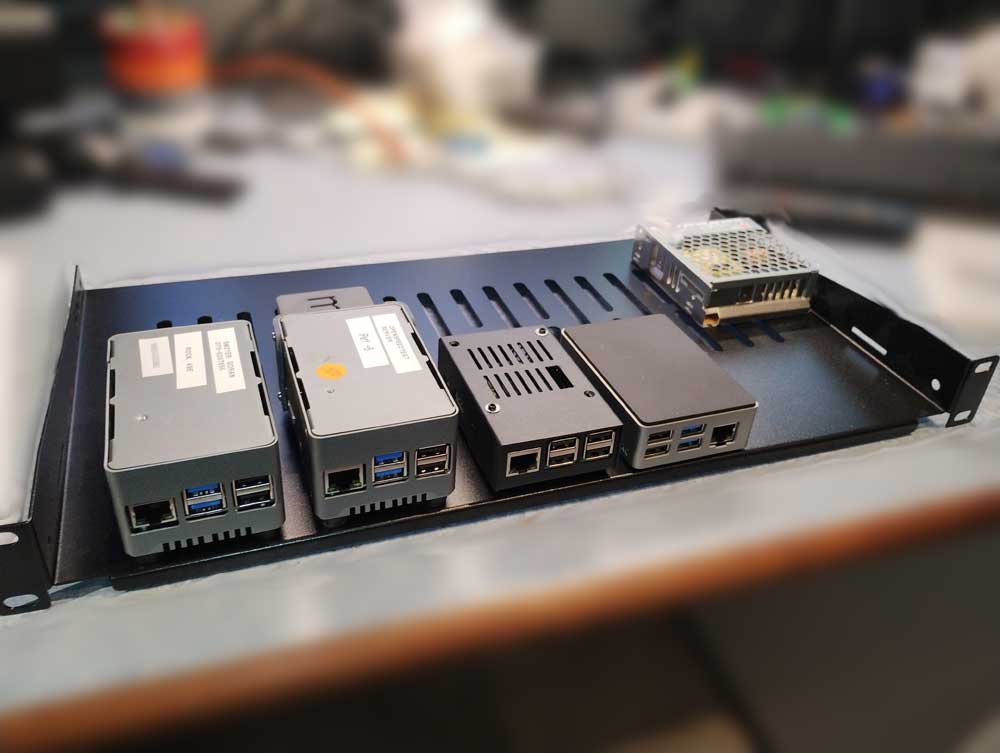

MockUP 'RPI-Hylla' med datorer & nätagg |
Hyllan har plats för fem (5) enheter i framkant, i praktiken så ryms det ytterligare 2-3 enheter i en rad bakom. Då behöver man ytterligare nätaggregat, nöjer mig med fyra enheter till att börja med.
2025.03.07 Har testkört min 'RPI-Hylla' i några dagar, allt verkar att fungera som tänkt - Har lite modifieringar kvar att göra, en tanke är att använda backup servern i DMZ som reserv-webb, alla webb filer finns ju redan där...

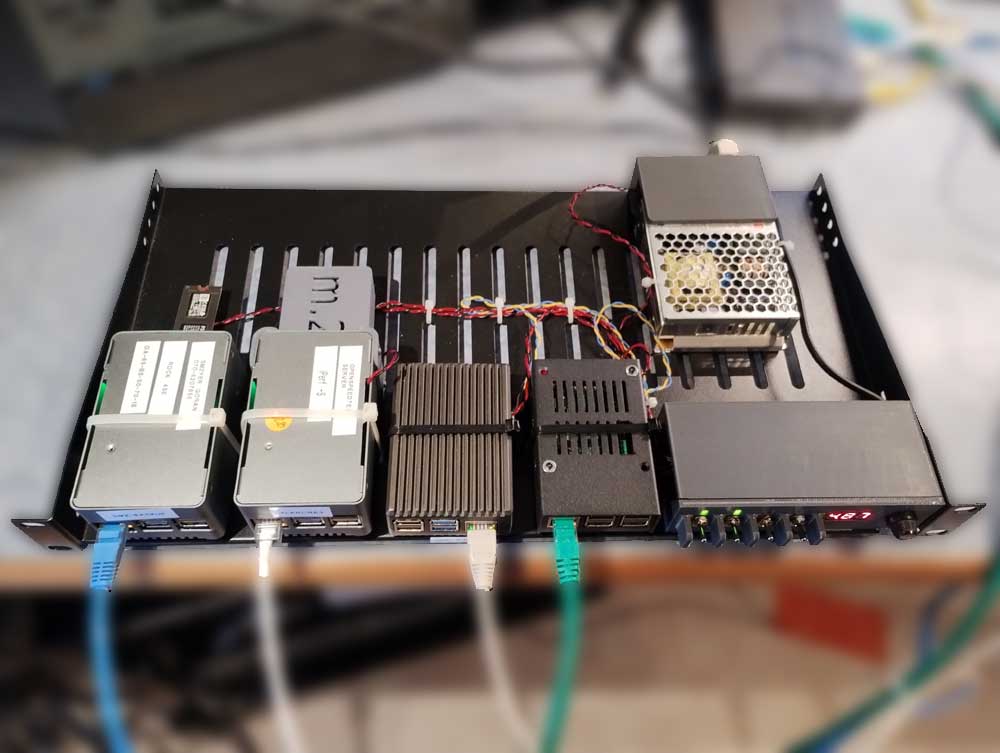

RPI-Hyllan testad och klar
Specifikationer:
==========================================================================
Pos | HW | OS / Not. | Services / Not.
==========================================================================
1 | ROCK-4SE | UBUNTU 20.4 LTR | 1TB NAS-Samba / OpenSpeedTest
==========================================================================
2 | ROCK-4SE | UBUNTU 20.4 LTR | 500GB Backup / NFS / Syslog-srv
==========================================================================
3 | Raspberry-Pi 4B | Debian / Linux 11 | UniFi-WiFi Controller
==========================================================================
4 | Raspberry-Pi 3B+ | Debian / Linux 11 | Apache2 / reserv-webb
==========================================================================
5 | DIY Panel | 3D-Printad | 4x ON/OFF switch / Status LED
| | | Volt-Meter display / Säkring
==========================================================================
6 | Power supply | 5V-35W | MEAN-WELL LRS-35-5
==========================================================================
|

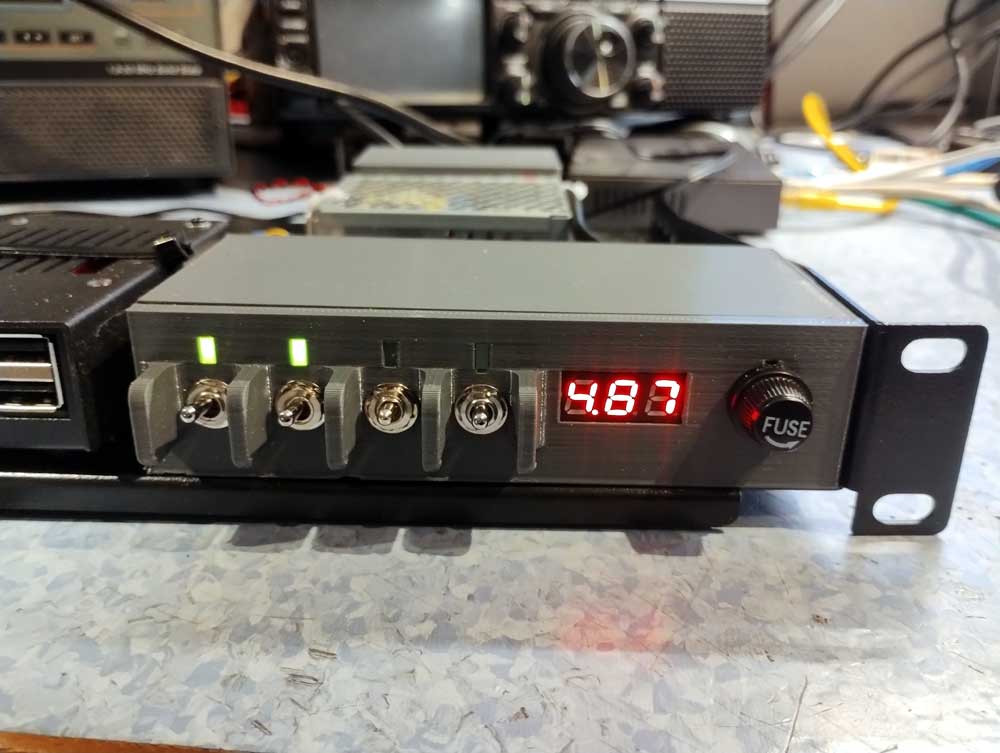

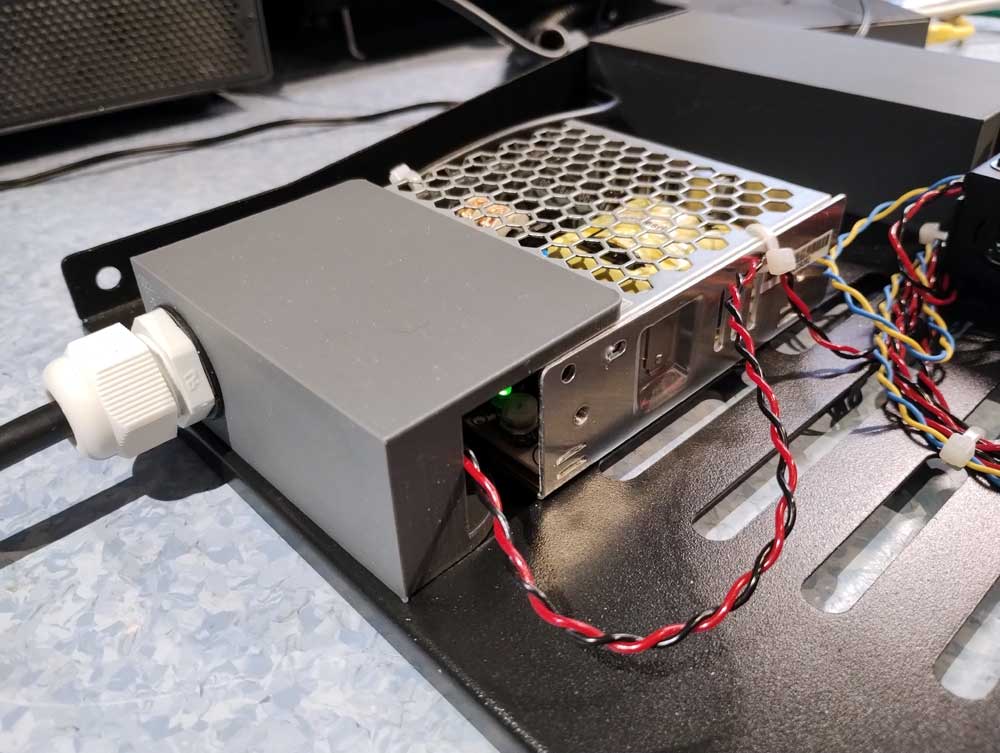

Den färdiga panelen / 230V ingång och nätaggregat med skydd
Har monterat en spänningsmätare (LED-Modul) på frontpanelen, utan belastning (Inget igång) visar den 5,09V, med alla fyra datorer igång faller spänningen till ca. 4,85V. Har kontrollerat att ingen av datorerna larmar för underspänning.
Kommando: 'vcgencmd get_trottled' ger resultat 0x0

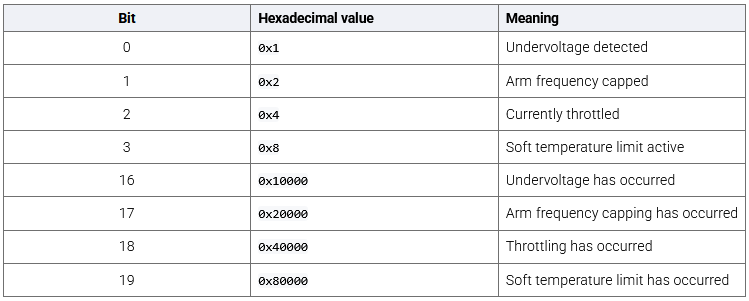

'vcgencmd get_trottled' alla olika resultat
Ger kommando i CLI: 'vcgencmd get_trottled' / Resultatet 0x0 = Inga larm / Allt OK! - Matar in spänning på GPIO pin-4 (+5V) och pin-6 (GND) - 4,85V är tydligen inget problem, det går dock att justera upp spänningen från nätagregatet om det skulle behövas.
3D-Ritar och skriver ut en liten kontrollpanel och ett skydd för spänningsmatningen till nätaggregatet. Ritar med en gammal version av Google SketchUp (v.8.0.4811 från 2010) - Skriver ut med 3D-skrivare 'Creality CR-5 Pro H' eller 'Creality Ender-3 S1 pro

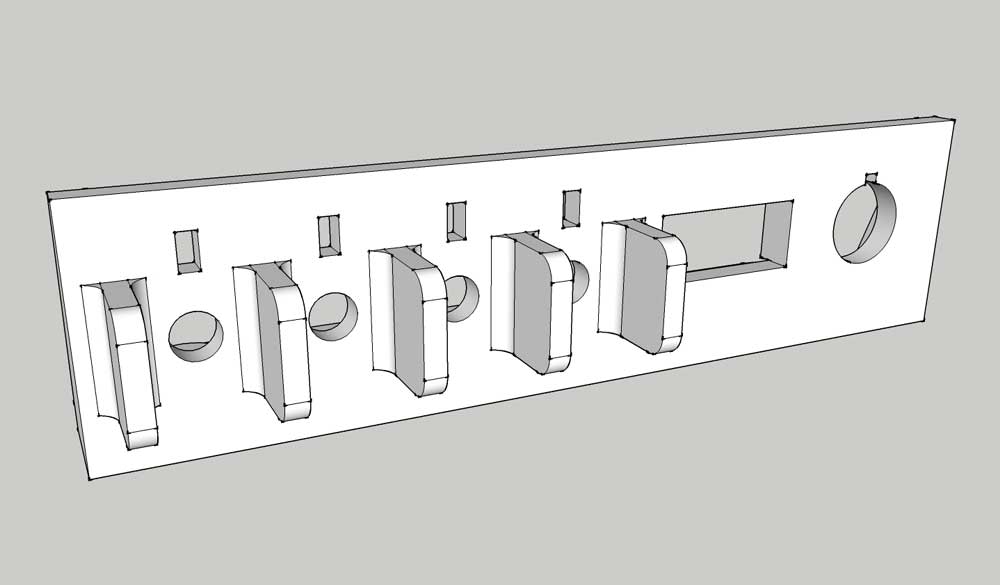

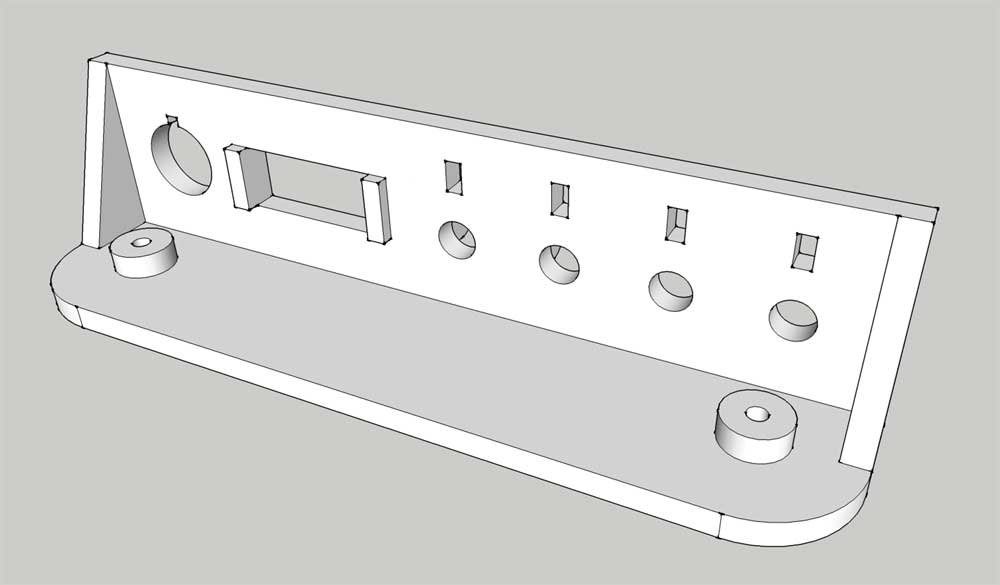

3D-Skisser, panel fram / baksida

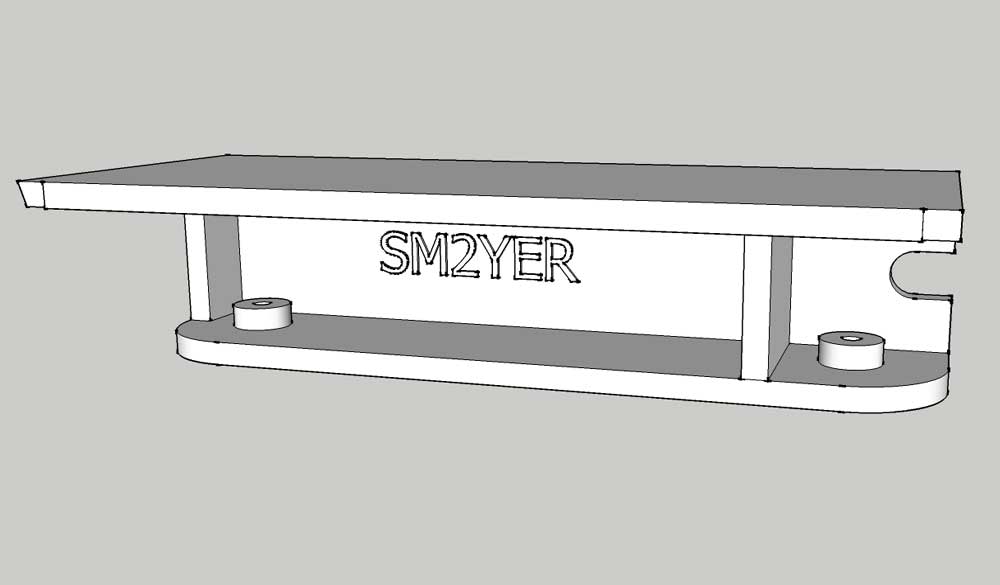

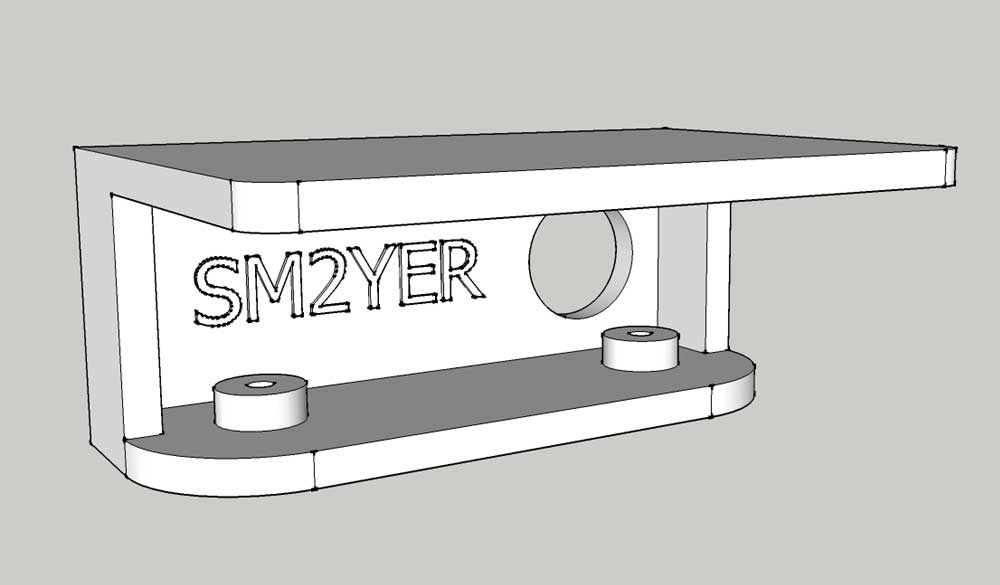

3D-Skisser, Panel-skydd / 230V skydd
Här ligger .STL filer för att kunna printa ut delarna själv. (Om man har en 3D-Skrivare)
2025.02.16 Bygger om lite i vårat LAN, här ligger 'före' bilder på respektive rack / installation.
2023.07.30 Tog några bilder på mina LAN installationer, har utrustning på fyra ställen runtom i Hus / på gården.

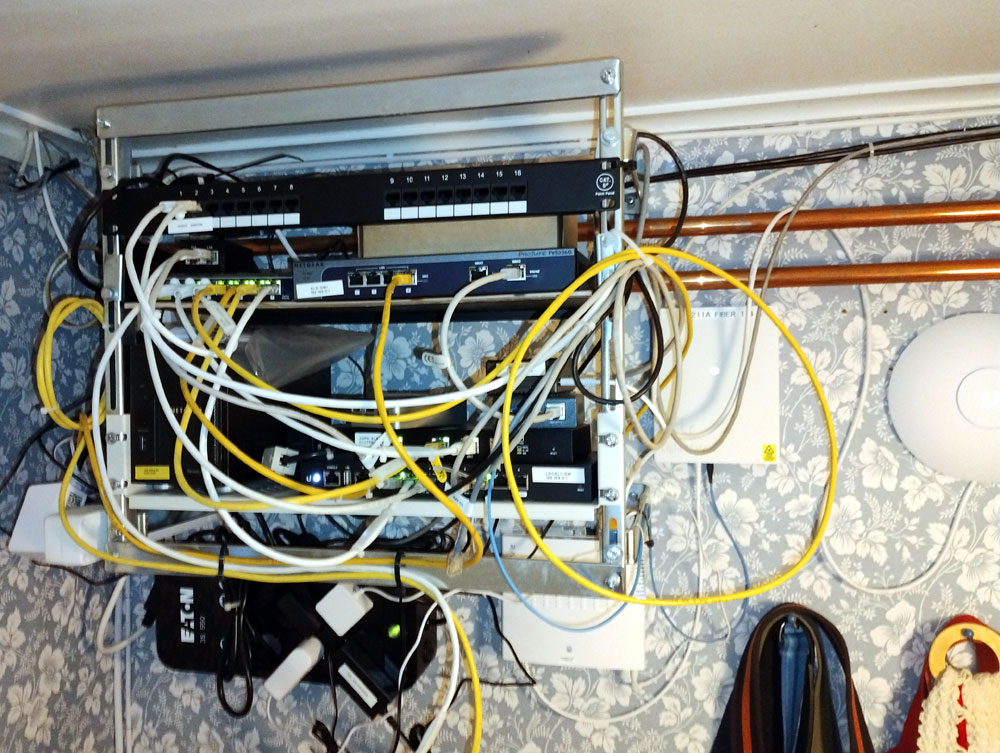

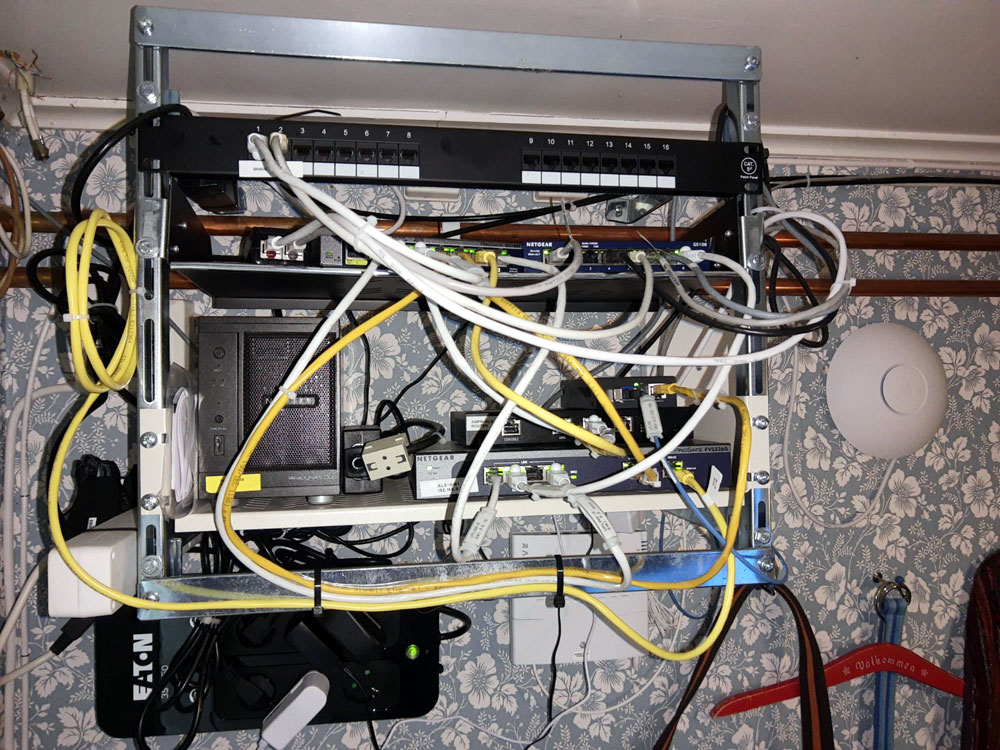

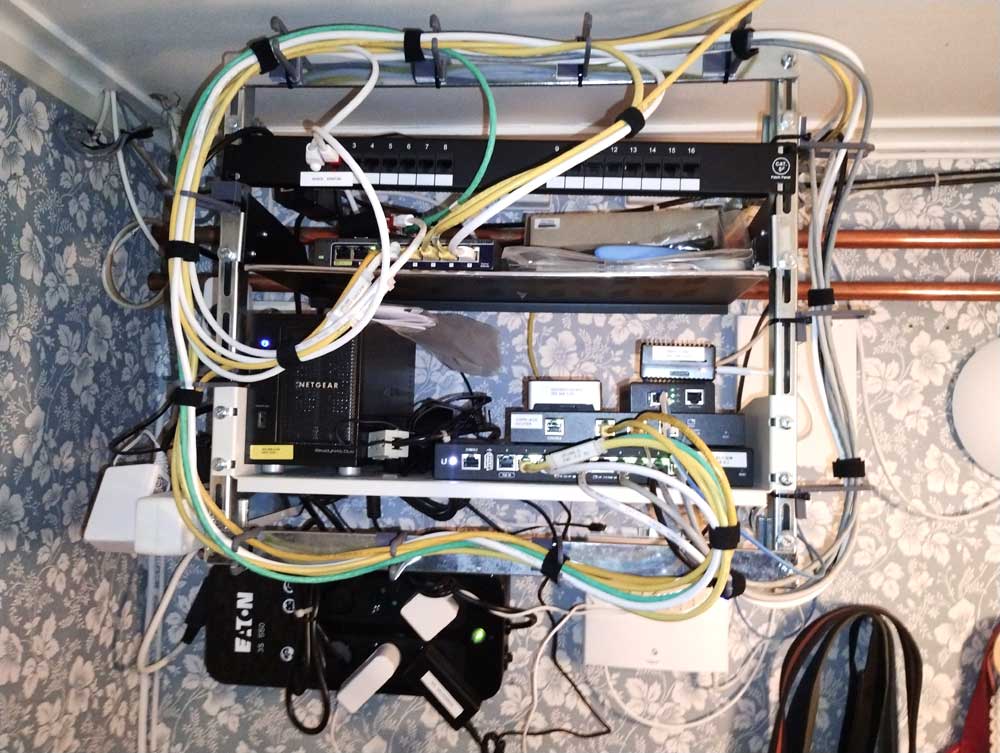

LAN-Stack KLK & SHK före uppgradering (2023.07.30)

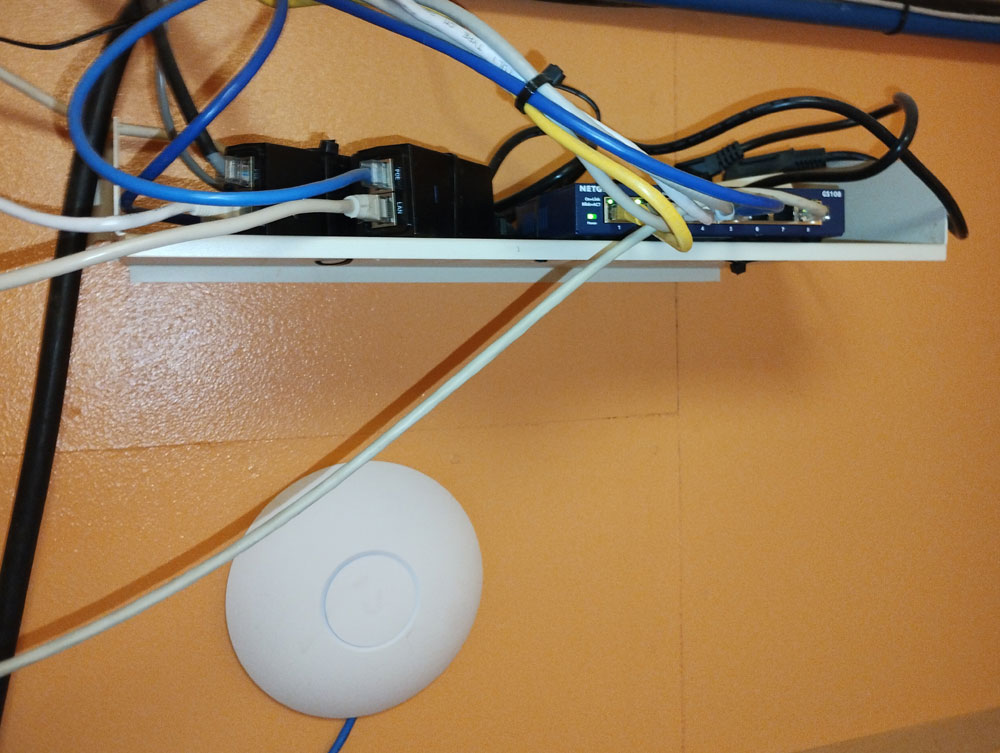

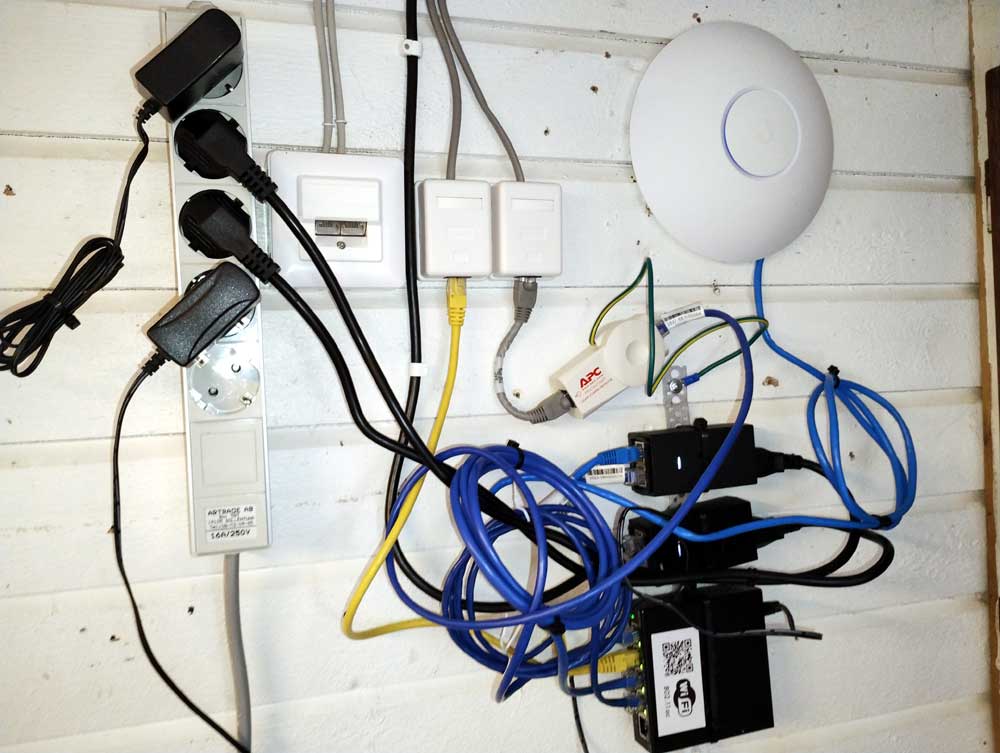

LAN-Stack LDG & GRG före uppgradering (2023.07.30)
2007.07.28 Updated my LAN with a Netgear SC101 NAS Storage Central, at the moment i'm using two 250Gb Hard-drives inside the device. Also moved one of my UPS devices down to the LAN stack to protect my firewall and ADSL equipment.

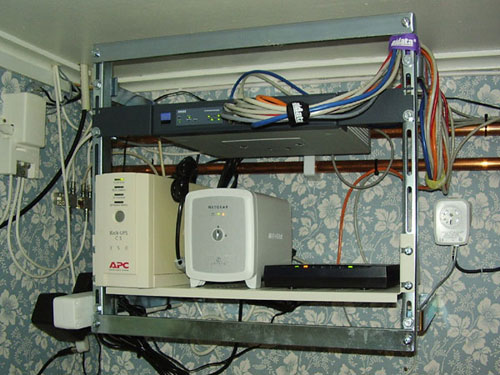

LAN-Stack with new NAS and UPS unit (Two old configurations...)
2007.03.01 Installed a WLAN Access point from 3com. I modified the unit with 8dbi external omni directional antennas to extend range and inprove reliability. The unit is a 3com model WL-525 using the standard 802.11g. With the external antennas replaced is't now possible to access the AP from a distance up to 200meters.

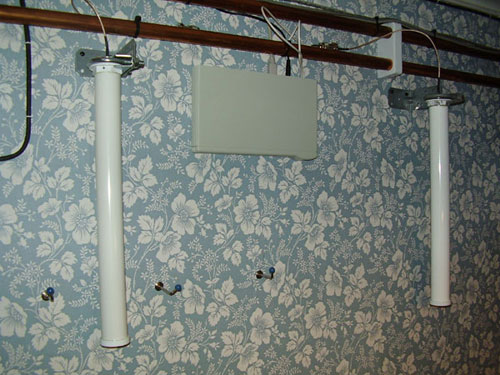

WLAN installation

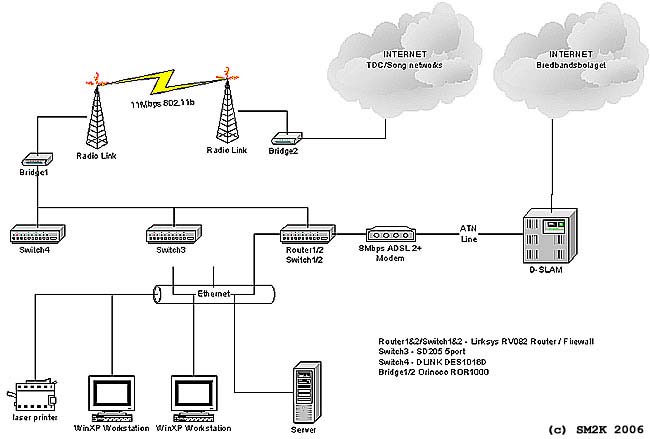

My LAN installation
When i moved to this house one of my first installations was a LAN (Local Area network). I know from earlier experience that LAN cables and LAN equipment is one of the most usual sources of radio interferance. I am also a licensed radio amateur, therefore noice in the radio-spectrum is NOT desired!
Earlier i have tried to use LAN equipment from D-Link and Netgear, this time i wont make that miss take again.

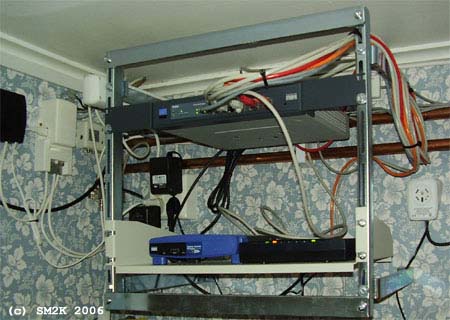

LAN-Stack prior to update in 2006
Hardware
===========================================
Standards .................. CAT 5E
IEEE 802.3 / IEEE 802.3u
10BaseT / 100BaseTX
Router / Switch 1 .......... Linksys RV082 8port MDI/MDI-X
Dual WAN Port Firewall / Gateway
Router / Switch 2 .......... Linksys BEFVP41 4port MDI/MDI-X (In the garage)
Single Wan Port Firewall / Gateway
WLAN AP .....................3com WL-525 / 802.11g
SAN ........................ Netgear SC101
UPS ........................ APC Back-UPS CS-350

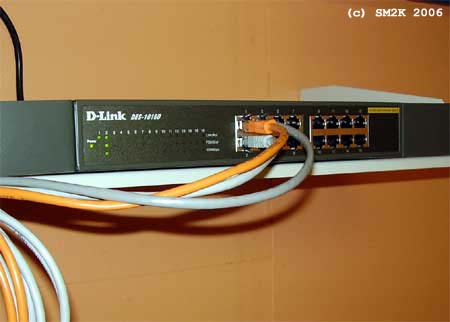

Switch 4 (garage) .......... DLINK DES1016D
ADSL 2+ Modem .............. Zyxel 600N Series
Radio Router ............... LinkSys WRT54GL
===========================================
Linksys -- www.linksys.com
- Internet connection -
At the moment i use one 1/8 (up/down) ADSL connection from the ISP 'Bredbandsbolaget'
Bredbandsbolaget -- www.bredband.net

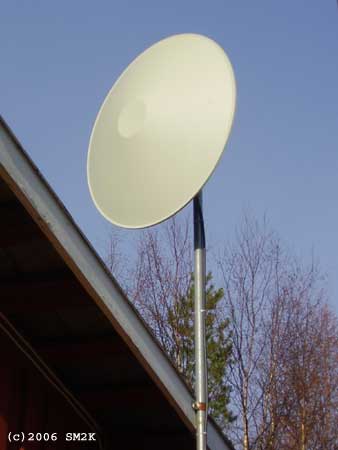

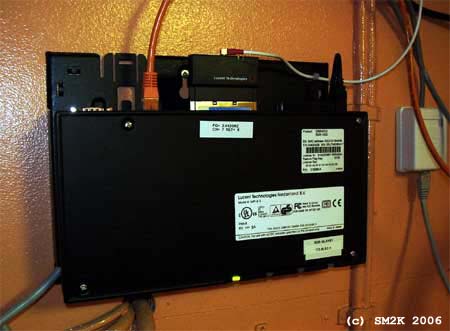

I am also using a 'fallback' connection via Radio-Link. The link is primary used for 24/7 function monitoring of our community WAN (Work).
For this connection i am using old lucent 11 mbps (IEEE 802.11b) equipment. I am also using 'SecondHand' 62cm parabolic antennas from 'VHF Teknik'. The total link span is about 9500 meter. (9.5km)

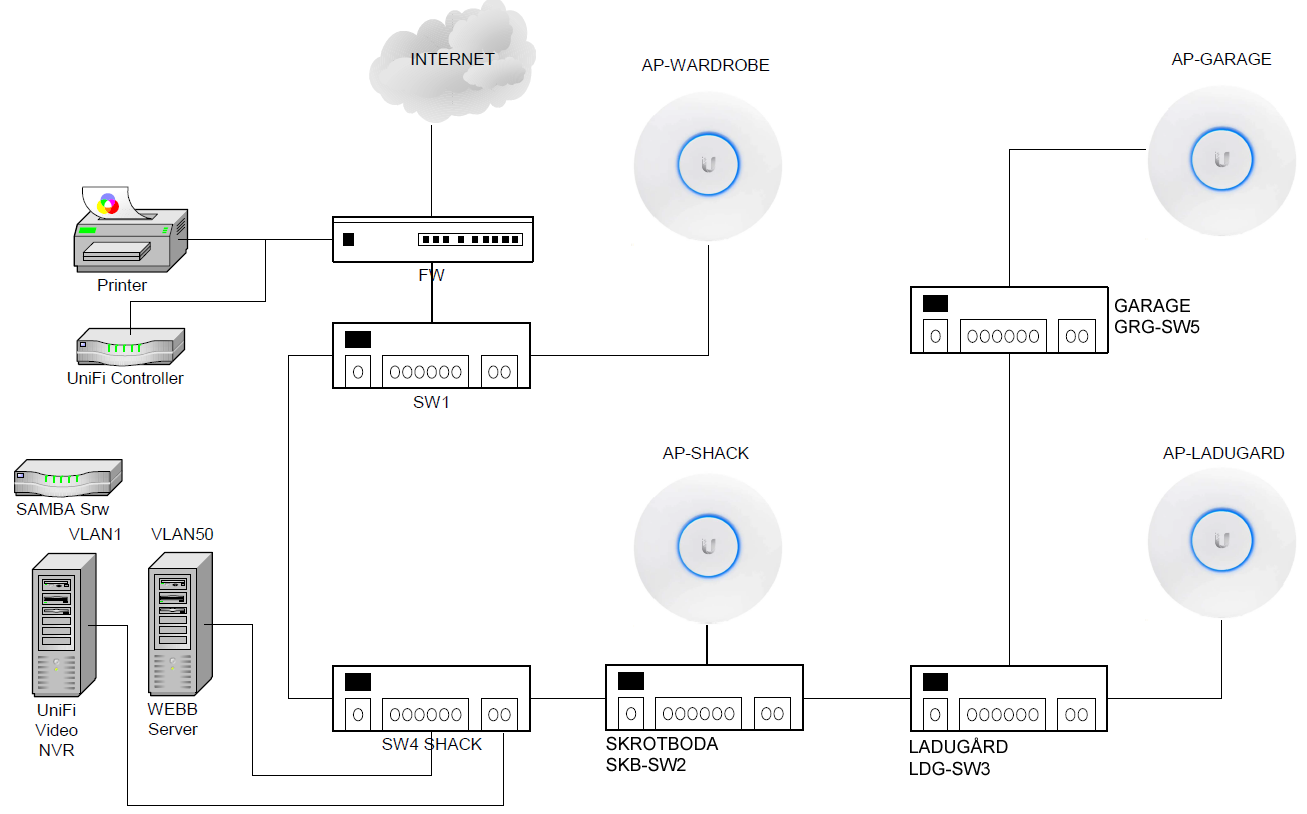

LAN Layout
Radio Bridge1
Parabolic WLAN Antenna from VHF-teknik
In the Garage - Switch4
http://www.lucent.com
http://www.vhfteknik.se
- LAN Installation -
Physical installation of a Ethernet LAN
WAN Connection Capacity Test.
Länkar / Leverantörer / Referenser
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
Leverantörer:
[L1] Handlar all min nätverksutrustning från DUSTINHOME.se
[L2] https://bahnhof.se/
[L3] https://TRADERA.com
[L4] Rack-hylla, väskor m.m. Thomann.de
[L5] https://amazon.com
Länkar / Referenser:
[R1]
Här ligger ett komplett Leverantörsindex
'Disclaimer'
The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners.
Notera!
Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör.
Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan.
*** End of page ***
<-- Go Back!
