  • Inledning
    Provar här 'YAQIN MS-34C' integrerad rör förstärkare. Den har dubbel dioden 6N8P (EQ=6H8C/6SN7) i drivsteget och Pentoden EL34 i slutsteget, den är kopplad som Single-END Klass A

    Förstärkaren är faktiskt väldigt 'välutrustad' - Den har bl.a. fjärrkontroll, skydd över elektron-rören, motoriserad volym kontroll och hörlurs utgång.

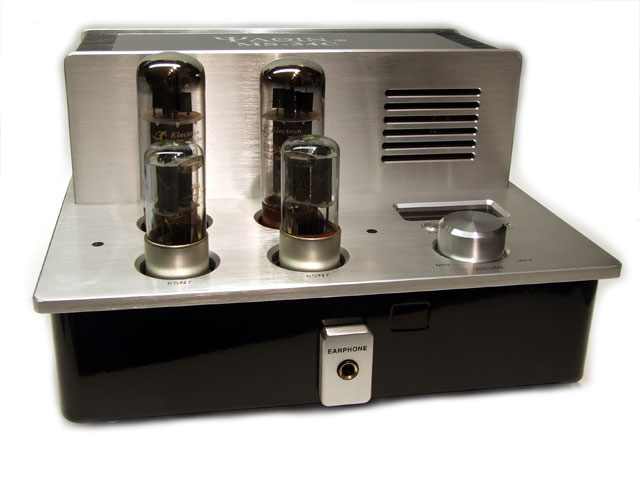

    Rör förstärkare 'YAQIN MS-34C'


    Senast uppdaterat
    2012.12.27 Provar 2x Ryska NOS 'Novosibirsk 6H8C' och 2x NOS 'Reflector 6P13S' - 'Novosibirsk 6H6C' rören är tillverkade 8807 och är även märkta med '6SN7GT USSR',- antagligen med tanke på export. 6P13S rören är direkta eqvivalenter med kinesiska 6P13P och passar i dom '
    RÖR-Adaptrat' som jag tillverkat tidigare.

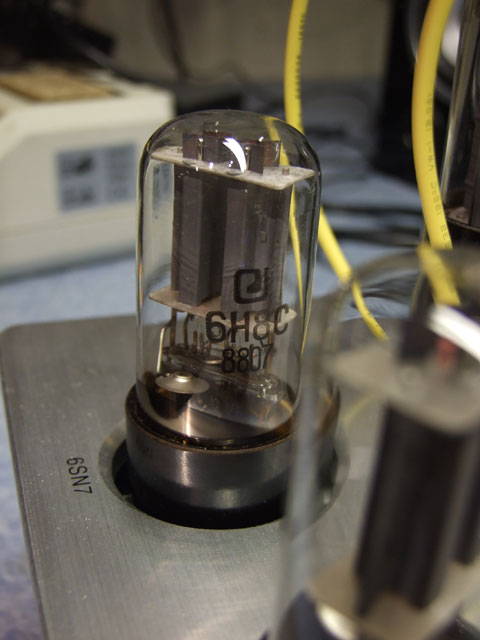

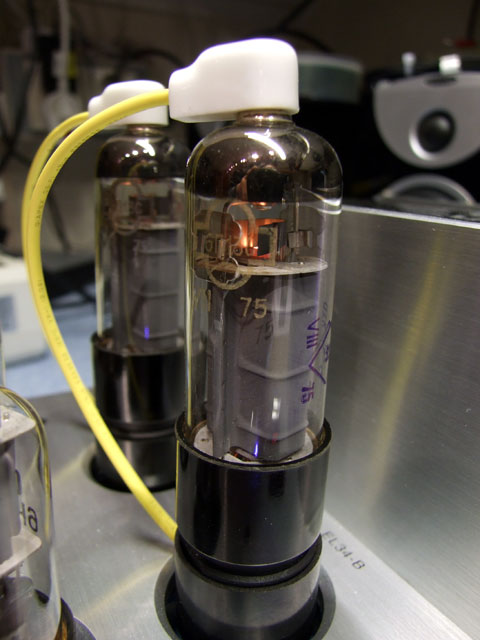

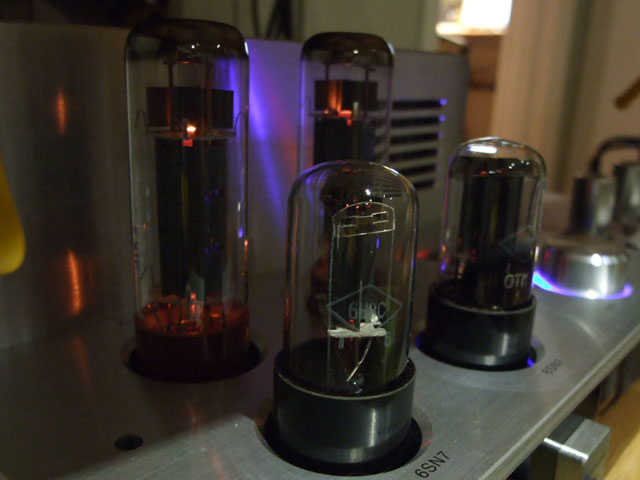

    NOS 'Novosibirsk 6H8C' / NOS 'Reflector 6P13S' med rör-adapter

    2012.12.20 Har lite 'nya' rör som ska provas på ingående, det är: 4x NIB Electro Harmonix 6CA7 (KT77) + 4x NOS REFLECTOR 6P13S (EL36/6GC6) och sist 4x BEG 7027A rör.

    2012.12.20 Har provar lite 'rör-rullning' med två lite udda elektronrör, dels Kinesika 6P13P, dels ryska 6P31S. Båda har 'topp-anod' och 6P13P har dessutom inte samma 'pinout' som EL34 och dom andra rören.

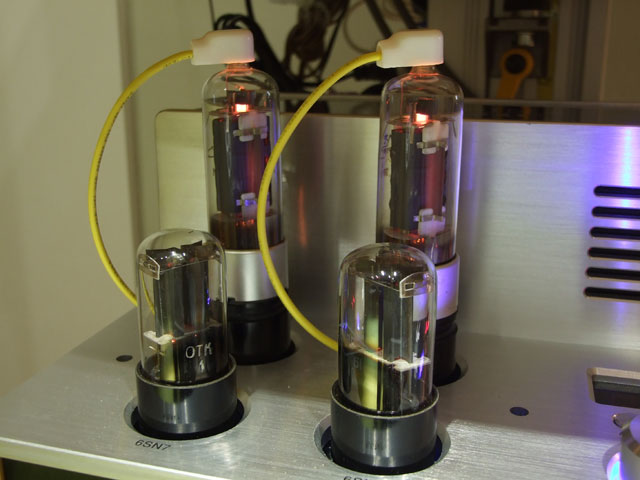

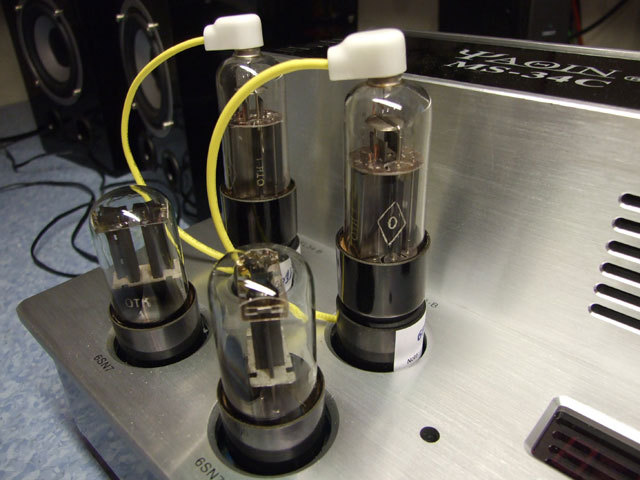

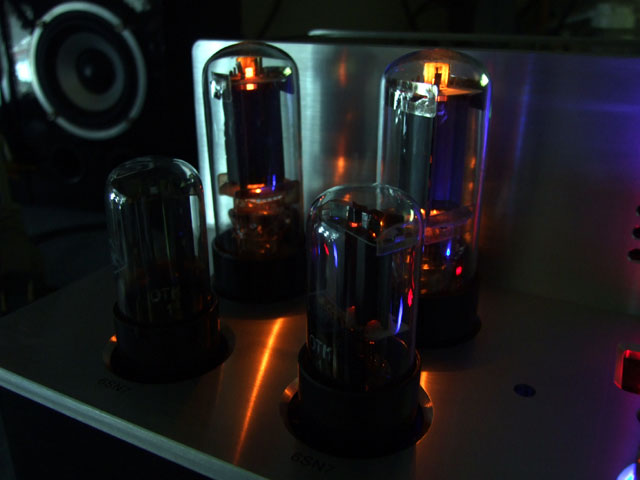

    2x NOS FOTON 6H8C + 2x 6P13P med rör-adaptrat / 2x 6P31S med rör-adaptrar

    För att 'avhjälpa' detta problem har jag byggt två olika 'rör-adaptrar' - en modell för 6P13P och en för 6P31S. Lär mera om 'rör-adapter' bygget och om hur vi upplever ljudet -->Här!

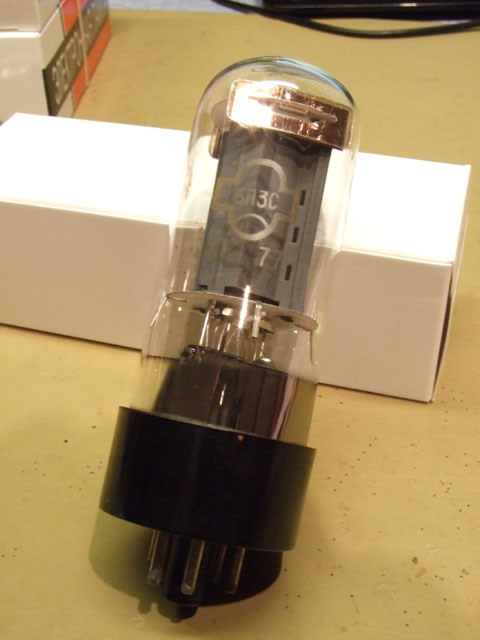

    2012.11.17 Provar nu även med två Ryska NOS FOTON 6P3S (6П3C), har tidigare provat med Sovtek 5881 och det lät riktigt bra. BIAS strömen blir drygt 100mA vilket är lite för högt, men det fungerar, rören åldras lite fortare än dom normalt ska göra.

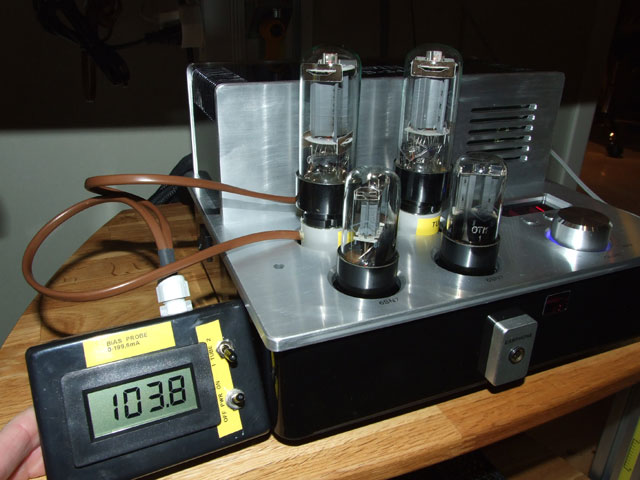

    NOS FOTON 6P3S(6П3C) + FOTON 6H8C mäter BIAS ström

    Rör sockeln på FOTON 6P3S(6П3C) rören är aningen för stora i diameter för att gå in rör socklarna ordentligt. Med BIAS proben inkopplad så går det bättre.

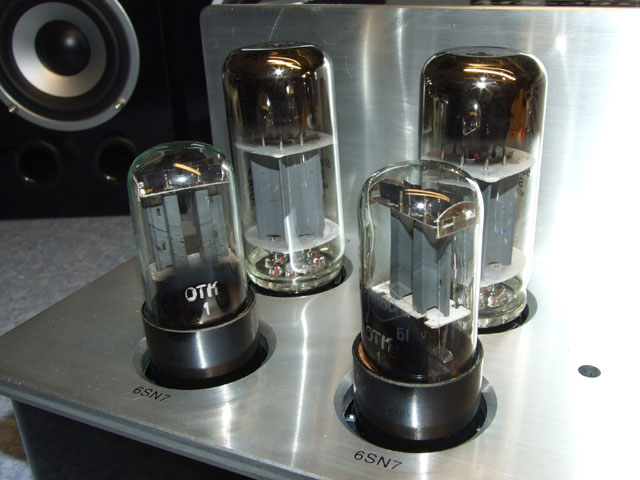

    NOS FOTON 6П3C + FOTON 6H8C

    2012.11.13 Gör lite egna mätningar på förstärkaren, mäter och beräknar bl.a. uteffekt, s/n förhållande, frekvens spectra, harmonisk distortion. Mätresultat ligger under 'Egna mätdata'

    2012.11.11 Testar slutligen även med mina BEG Telefunken EL34 - Tror att dom börjar att bli lite trötta. Låter väldigt lika EL34-EH, korrekta men kanske lite tunnt och tråkigt. Fungerar bättre ihop med 6SN7-EH än med FOTON 6H8C. Därmed avslutar vi 'Rör-Rullningen' på MS-34C förstärkaren för denna gång.

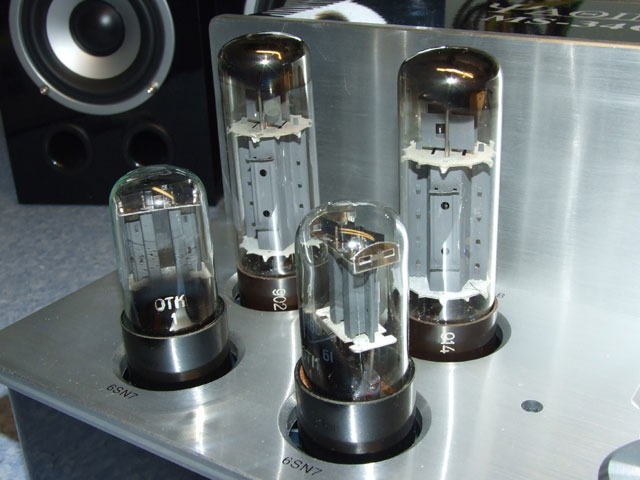

    BEG Telefunken EL34 + NOS FOTON 6H8C / Test setup (Original rör)



    Provade kombinationer t.o.m. 2012.11.12 (Trevligaste kombinationen överst)
    ===========================================================================
    Drivrör | Slutrör  | Notering
    ===========================================================================
    6H8C    | 6P13P    | Fungerar helt klart MINST lika bra som t.ex. EL34-EH
            | +Adapter | kanske t.o.m. bättre, ger aningen mera brum jämfört med
            |          | SED EL-34 - Ger bra detaljer i hela registret, ev. något
            |          | bättre tryck i bas registret jämfört med SED EL-34!
            |          | Går aningen för varmt! Samma som 6P3S och 6P31S
    ===========================================================================
    6H8C    | 6P31S    | Låter VÄLDIGT korrekt! Men aningen okänsligt, främst
            | +Adapter | i bas registret (Kanske lite olinjärt?) Går varmt!
    ===========================================================================
    6H8C    | SED EL34 | Bästa kombinationen hittils, ger ett naturligt ljud
            |          | med bra detaljer även i bas registret, Minst nätbrum!
    ===========================================================================
    6H8C    | EL34-EH  | Fungerar också bra ihop men ger mera nätbrum.
    ===========================================================================
    6SN7-EH | SED EL34 | Antagligen korrektare återgivning än med 6H8C men
            |          | betydligt mera nätbrum (Nu klart hörbart!)
    ===========================================================================
    6SN7-EH | EL34-EH  | Se ovan.
    ===========================================================================
    6H8C    | EL-34B   | Med original slutrören upplever jag att främst bas
            |          | registret blir lite otydligt och lite överdrivet starkt.
            |          | Får även ännu mera nätbrum!
    ===========================================================================
    6SN7-EH | EL-34B   | Se ovan.
    ===========================================================================
    6N8P    | EL-34B   | Har inte provat original drivröret i kombination med
            |          | något annat slutrör då det verkar att vara det rör som
            |          | ger störst problem med nätbrum!.
    ===========================================================================


    Provar även med ett par 'SOVTEK 5881' pentoder, även dessa låter faktiskt riktigt bra, letade även fram ett par Ryska NOS FOTON 6П3C men dessa går inte ner p.g.a. för stor ytter dimameter på rör socklarna.


    SOVTEK 5881 + FOTON 6H8C / FOTON 6П3C

    Fotnot: 5881 / 6L6 och ryska 6П3C är elektriskt väldigt lika varandra, i praktiken så är dom INTE eqvivalenter till EL34, i en push-pull kopplad förstärkare så är det inte någon bra ide att prova med dessa rör. I en single end kan det fungera, BIAS är i praktiken lite för hög men det fungerar.

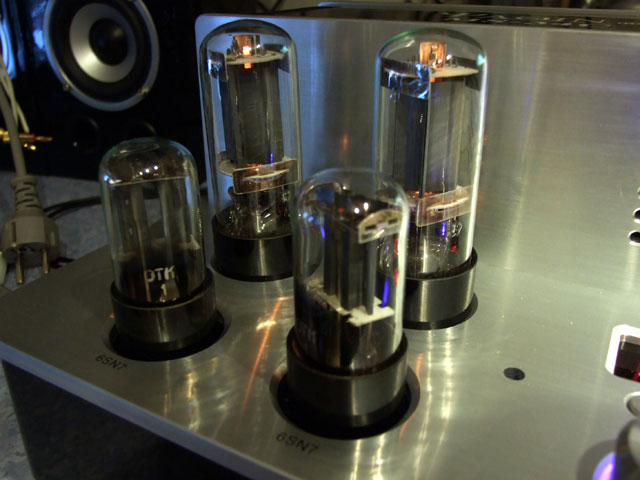

    2012.11.11 Har provat lite 'Rör-rullning' på YAQIN MS-34C förstärkaren, Har förutom original rören provat följande elektronrör:

    Slutrör: SVETLANA (SED) EL34(NIB) / Electro harmonix EL34-EH(NIB) / TELEFUNKEN EL34(BEG)
    Drivrör: FOTON 6H8C(NOS) / Electro Harmonix 6SN7 /

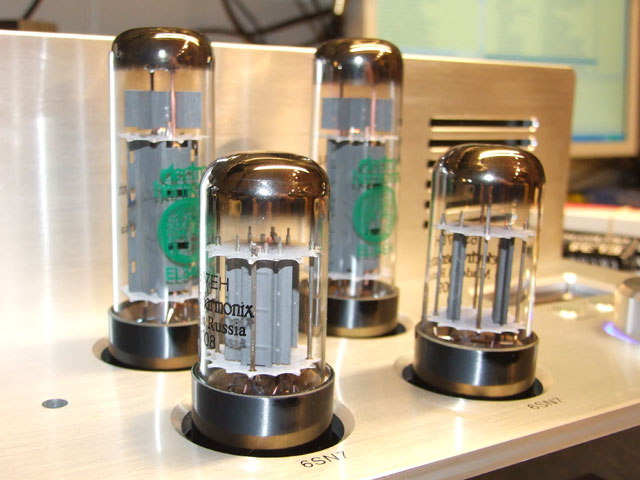

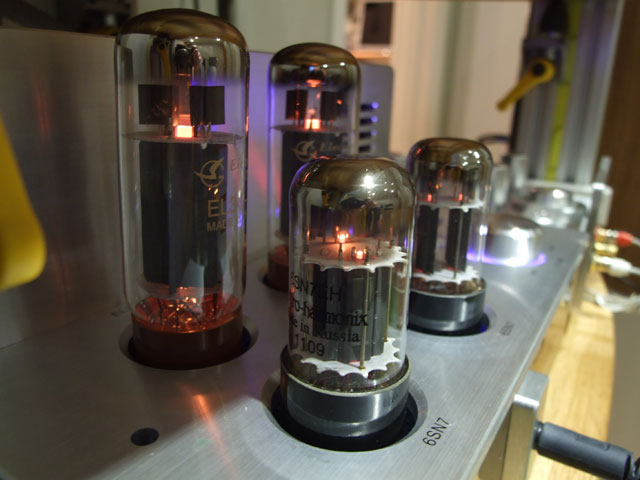

    'Rör-rullning' på 'YAQIN MS-34C' / Electro Harmonix EL34-EH + 6SN7-EH

    2012.11.10 Med 2x 'SVETLANA EL34' (SED) och 2x 'FOTON 6H8C' så låter förstärkaren faktiskt riktigt bra, ett litet (svagt) nät brum kan fortfarande höras när ingen in signal ligger på, kommer att prova med likspännings matning av drivrörets glödspänning, detta har tidigare löst liknande problem på en 'Darkvoice 366SE' förstärkare.

    Har tidigare 'designat' ett universal likriktar / regulator kort. Tanken är att man löder in 4x lämpliga dioder och en lämplig regulator i 78xx serien, sedan kan man även sätta i en MFJ3055 effekt transistor så klarar kortet upp till 10 Ampere ström.

    PCB kortet är 45 x 70mm stort - Vi kommer att använda en 7806 regulator och effekt transistor MFJ3055(NPN)(Alt. TIP3055) för att kunna ta ut den ström som glöd trådarna i dom båda rören behöver (= Drygt 4 Ampere)

    Övriga komponenter är likriktar dioder 4x 1N5408(5A) samt filter kondensator C1 = 4700uF/25V och stabiliserings kondensatorer för regulatorn C2 = 0,47uF/50V - C3 = 10uF/25V - R1 är en 'bleader' resistor på några 100K.


    Komponent sida / Löd sida

    Här ligger en .jpg fil 300x300dpi färdig för utskrift av PCB Layout
    (Högerklicka välj 'Spara mål som...')(148Kb .jpg fil)

    2012.11.08 Fick hem förstärkaren idag, har provlyssnat under kvällen, kopplade först upp mina ny inköpta 'DYNAVOICE Definition DM-6' högtalare. Dom är ännu inte riktigt inspelade, framför allt basen har inte riktigt 'lossnat' ännu och dom låter därför lite 'platt' och tråkigt.

    Under våra fortsatta försök så kör vi men väl inspelade 'DYNAVOICE Challanger M-85' högtalare och ett par 'Sennheiser HD-598' hörlurar.

    Ljudet - Shuguang EL34-B + NOS 6N8P (Original rör)
    Det första jag noterar är ett rellativt kraftigt nät brum, detta avtar när rören värmts upp ordentligt. Med helt avdragen volym hörs dock ett svagt men ändå irriterande nät brum.

    I övrigt så låter original rören mycket 'varmt' och 'fylligt', mitt intryck är att ljudbilden blir lite överdrivet 'mörk' med lite avsaknad av detaljer, främst i bas registret.


    Shuguang EL34-B + NOS Reflector 6H8C / Shuguang EL34-B + Electro Harmonix 6SN7-EH

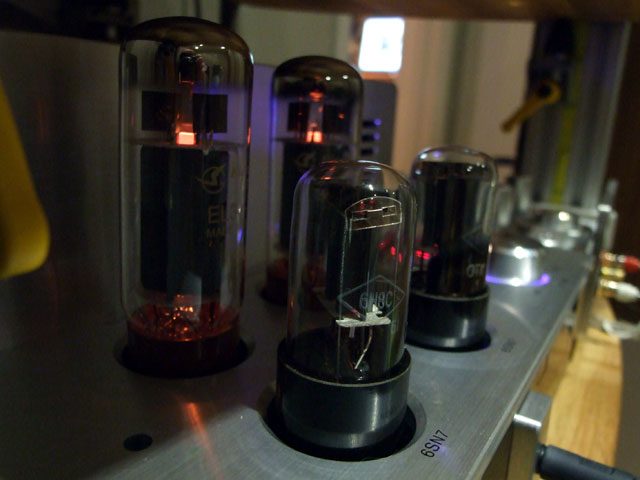

    Shuguang EL34-B + NOS Reflector 6H8C
    Denna kombination ger något bättre detaljer i bas / mellan register. Samtidigt noterar jag att nät brummet minskat betydligt med 6H8C rören jämfört med 6N8P original rören.

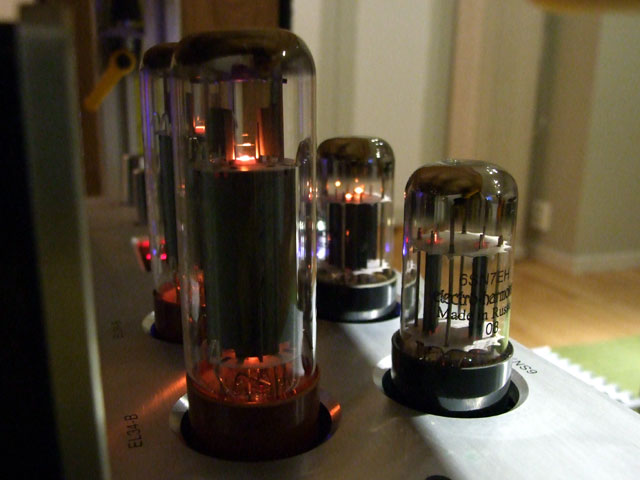

    Shuguang EL34-B + Electro Harmonix 6SN7-EH
    Låter väldigt likt NOS Reflektor 6H8C men betydligt mera nät brum, växlar tillbaka till 6H8C rören nästan o.m.g.


    SVETLANA (SED) EL34 + NOS Reflector 6H8C / SVETLANA (SED) EL34 + Electro Harmonix 6SN7-EH

    SVETLANA (SED) EL34 + NOS Reflector 6H8C
    Provar nu att byta ut slutstegs rören, provar först med 2st SVETLANA (SED) EL34 tillsammans med NOS Reflector 6H8C - Nu börjar det faktiskt att låta väldigt bra, det svaga men hör bara nät brum som tidigare besvärat mig är nu nästan helt borta! - Samtidigt så har vi nu fått riktigt bra / snärtig bas och tydlig och detaljerat mellanregister.


    'Private Investigations'
    DIRE STRAITS & MARK KNOFFLER 'Private Investigations'
    Fick ett 'Återfall' med 'DIRE STRAITS' under vintern/våren, har lyssnat mycket främst på vinyl, en av våra 'referenser' är 'The Notting Hillbillies' 'Missing'

    Inhandlade en Audio-CD - DIRE STRAITS & MARK KNOFFLER 'Private Investigations' från CDON.com[L3] - Skivan har bra kvalite med ljud mässigt mycket 'jämt' material. - Med spår som bl.a. 'Boom, like that' / 'Romeo & Juliet' och titel spåret 'Private Investigations' kan man verkligen 'öva' bas anslag.



    Egna mätdata
    Har även försökt mig på att göra lite egna mätningar på förstärkaren, har mätt uteffekt, frekvensgång, signal/brus förhållande och distortion. Här presenterar jag lite mätdata.

    Notera! Detta är endast experimentella mätningar

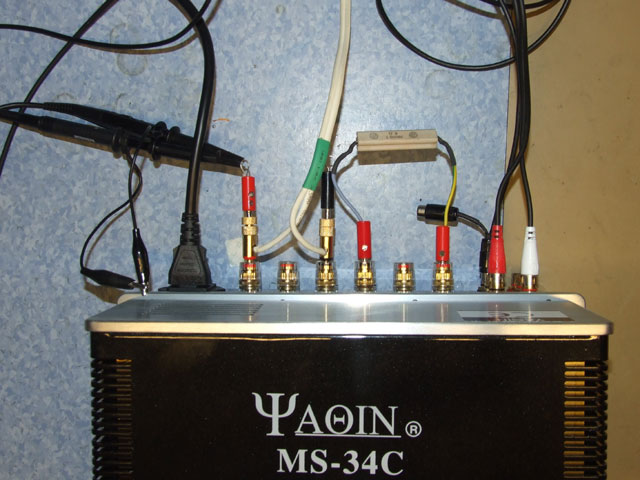

    Mäter utsignalens topp till topp värde strax under den nivå där förstärkaren börjar att 'klippa' signal topparna. Använder 'Auto Measure' på digital oscilloskop 'Uni-T UTD2052CL' (Se bilder nedan)

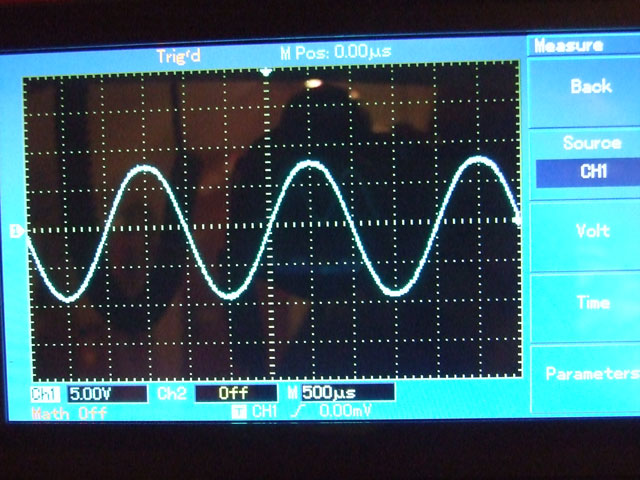

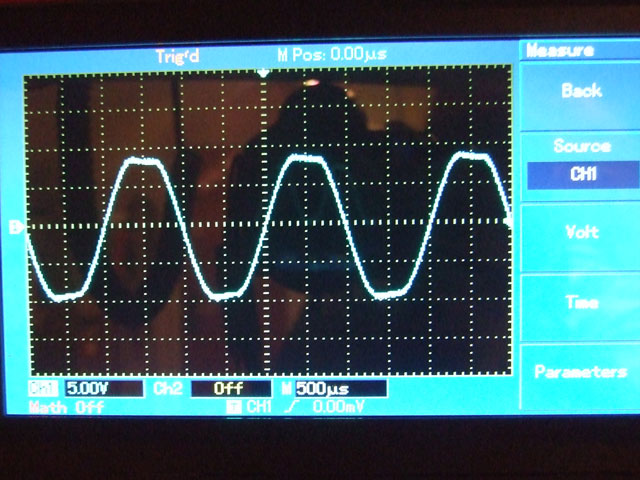

    Signal med 'klippning' / Signal just under 'klipp' nivå

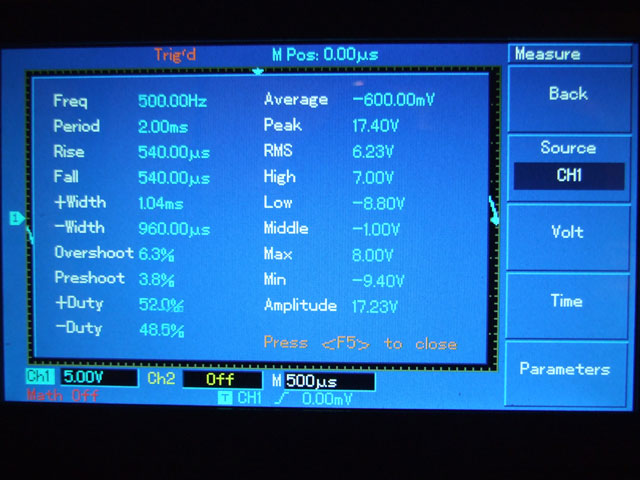

    Auto Measure' på digital oscilloskop 'Uni-T UTD2052CL'

    Mätdata MAX UTEFFEKT 'YAQIN MS-34C' @ 500Hz
    =====================================================================
          MODE  T t T  Toppvärde   Effektiv    Resistans   Effekt
                       Värde       Värde       LOAD
    =====================================================================
    MS-34C      24,40  12,20       10,69       9,00        12,70 W rms
    MS-34C      17,40   8,70        7,62       5,30        10,97 W rms
    =====================================================================
    Värden uppmätta 2012.11.13 med original rör Shuguang 6N8P / EL34-B

    Distortion 50% av max uteffekt (2/3/4/5/6/7/8/9 överton beräknad**)
    @ 400Hz (Sammanvägd)                                    THD 2,15%
    Distortion 50% av max uteffekt (2/3/4/5/6/7/8/9 överton beräknad**)
    @ 1KHz (Sammanvägd)                                     THD 1,99%
    Distortion 50% av max uteffekt (2/3/4 övertoner beräknad**)
    @ 6KHz (Sammanvägd)                                     THD 1,37%
    Distortion 50% av max uteffekt (2 övertonen beräknad**)
    @ 10KHz (Sammanvägd)                                    THD 1,30%

    Vid distortions mätningarna använde vi 6H8C/SED-EL34 rören



    Sinusvåg @ 400Hz / 1KHz med 50% av MAX uteffekt (Högerklicka välj 'visa bild')


    Sinusvåg @ 6KHz / 10KHz med 50% av MAX uteffekt (Högerklicka välj 'visa bild')

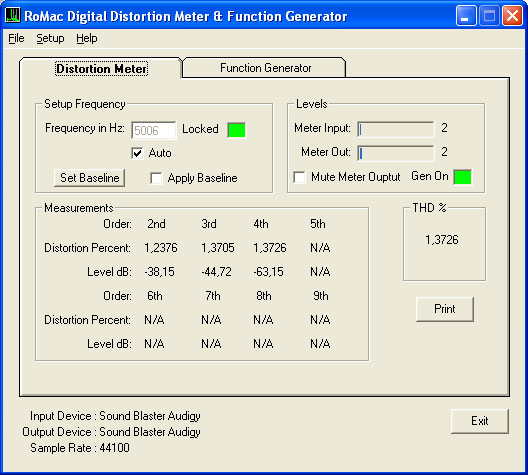

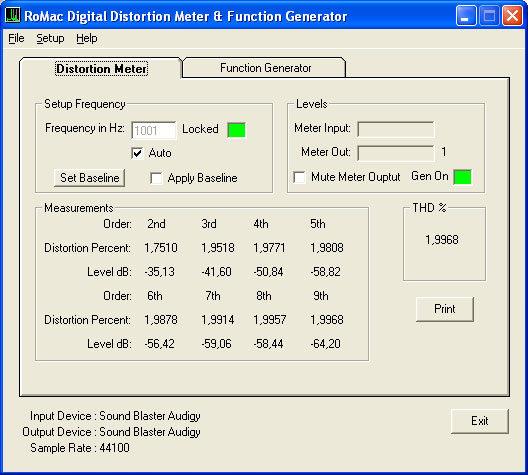

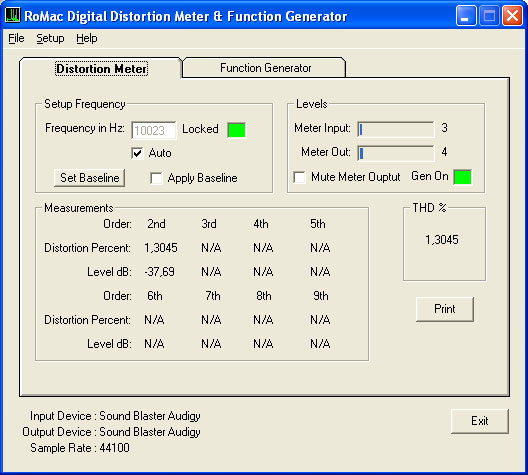

    **För mätning av distortion (THD = Total Harmonic Distortion) använder vi 'RoMac Digital Distortion Meter' och datorns ljudkort 'SoundBlaster Audigy SE' - (Experimentell mätning)

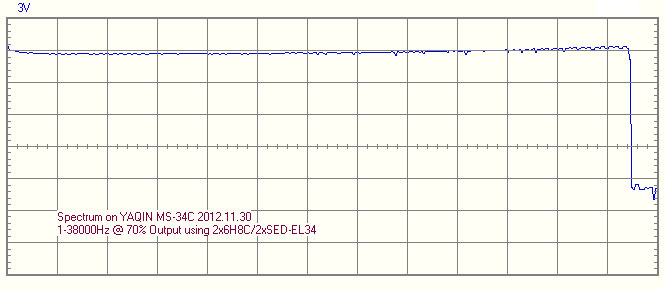

    Uppmätt frekvens spectrum 1-38000Hz

    Om signal till brus beräkningar på
    wikipedia.org

    Mätningarna har utförts med original rör Shuguang 6N8P / EL34-B / Mätutrustning: PC/USB anslutet flerfunktions instrument Velleman PCSGU250 + Egentillverkad 'Mätpanel' med bl.a. dummy-load. Som referens instrument använder vi nu även ett digital oscilloskop 'Uni-T UTD2052CL' och en signalgenerator 'PHILIPS PM 5110' (För dubbel kontroll av mät resultat och automatisk avläsning av bl.a. Vpp / Vrms värden).

    Notera! Detta är endast experimentella mätningar

    Tolkning av mätresultat
    Naturligtvis kan man välja att göra vissa mätningar, samtidigt kan man även välja att vilja se vissa mätresultat mera än andra. Mätresultaten kan ändå bidra till att man kan skapa sig en uppfattning om förstärkaren elektriska egenskaper, därmed kan man även göra en uppskattning på hur väl en förstärkare kan återskapa t.ex. en musik inspelning.

    Till sist så är det ändå dina öron som ger det viktigaste 'mätresultatet' - Det kan faktiskt låta helt fel från en förstärkare med hur bra mätdata som helst. Glöm inte bort att Ljud är något man upplevelev med sina egna sinnen, den totala ljud upplevelsen har så många ingående parametrar bl.a. högtalarna, lyssningsrummet, val av ljud materialet m.m. m.m. listan kan göras hur lång som helst...


    Ljudet / Funktion



    Beskrivning
    Förstärkaren är förbluffande välbyggd och ger ett mycket gediget intryck. Ovansidan består av en tjock massiv borstad och eloxerad aluminium platta. Chassi och transformatorkåpa är tillverkade i plåt och är lackerade i svart metallic.

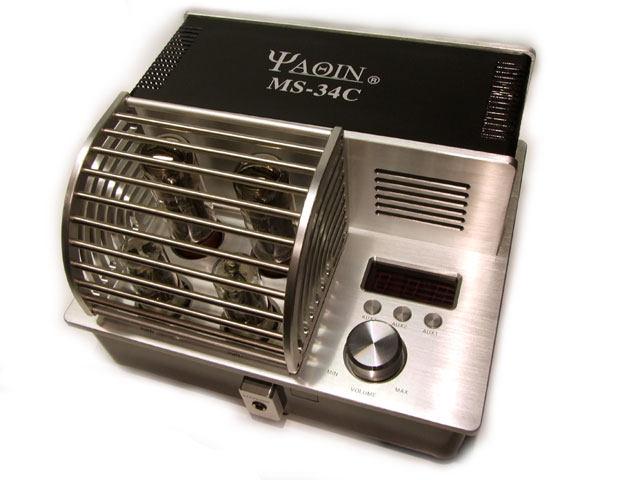

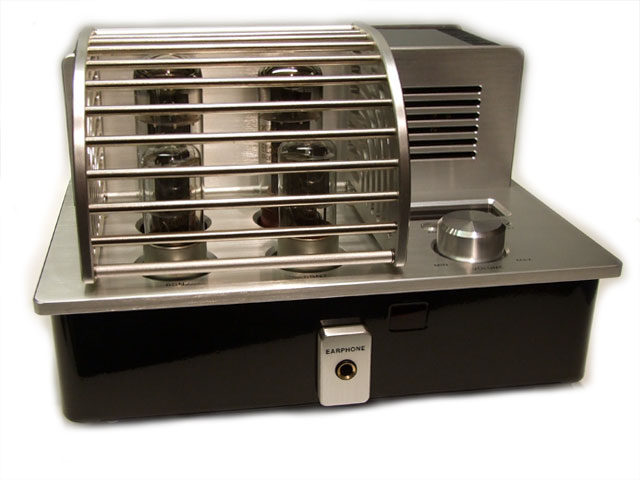

    YAQIN MS-34C utan / med rörskydd

    Skyddsgallret över rören sitter monterat endast med 'styr pinnar' i två hål på ovansidan, lyfts loss rakt upp. Sedan är det bara att montera rören i respektive rör sockel.

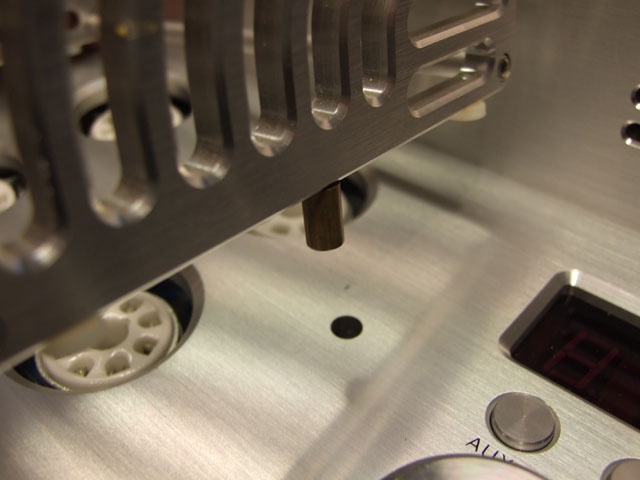

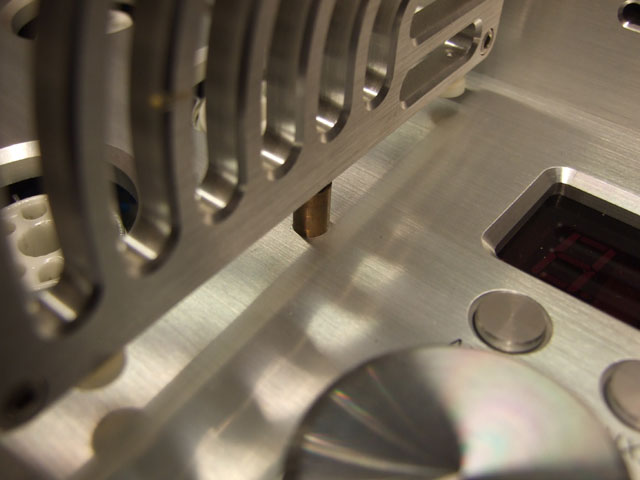

    Rör skyddets styrpinnar

    Rör socklarna är uppmärkta 'EL-34B' respektive '6SN7' - Förstärkaren levereras med 2st 'Shuguang EL34-B' och 2st Kinesiska NOS 6N8P med tillverknings kod 79.3J och 79.7J.

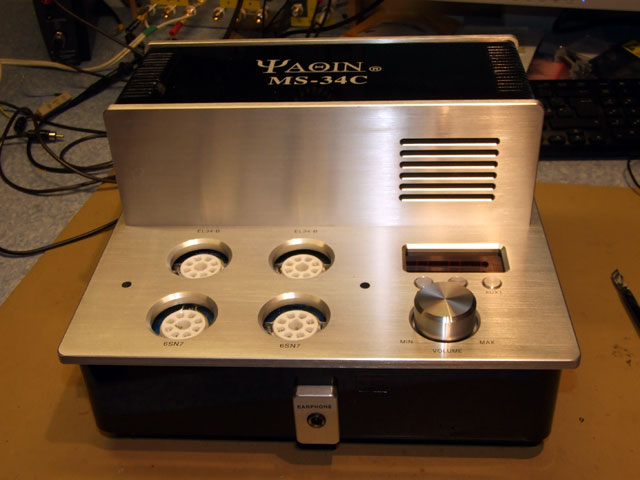

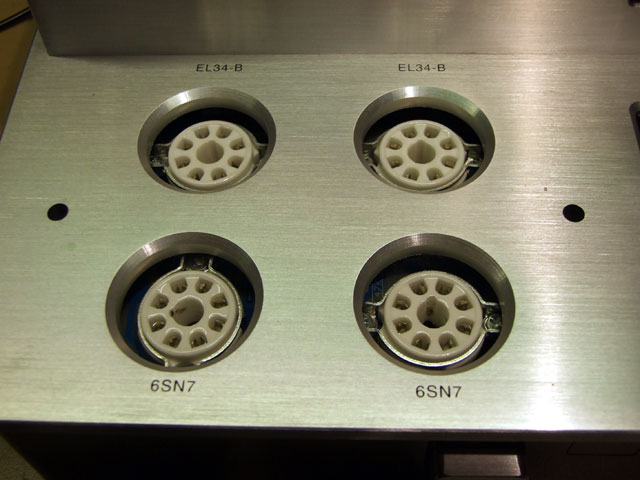

    Rörhållare / Utan rör

    På ovansidan sitter även den motor drivna volym kontrollen och dom tre ingångs väljar knapparna, dom är lite märkligt numrerade med '3', '2', '1' - Den omvända ordningen stämmer med displayen som också är 'baklänges', börjar med '3' sedan '2' och sist '1'...

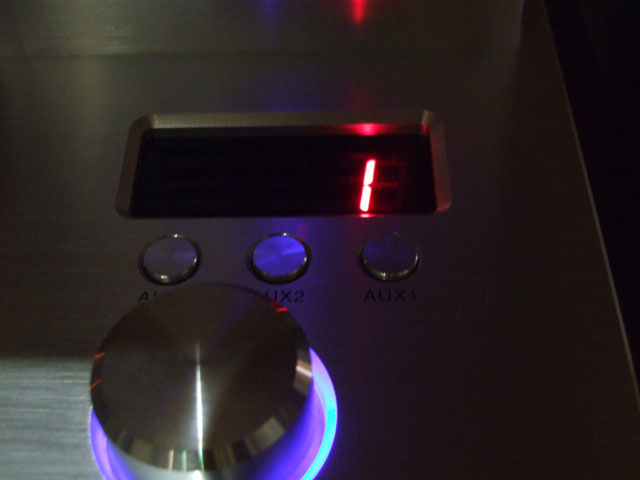

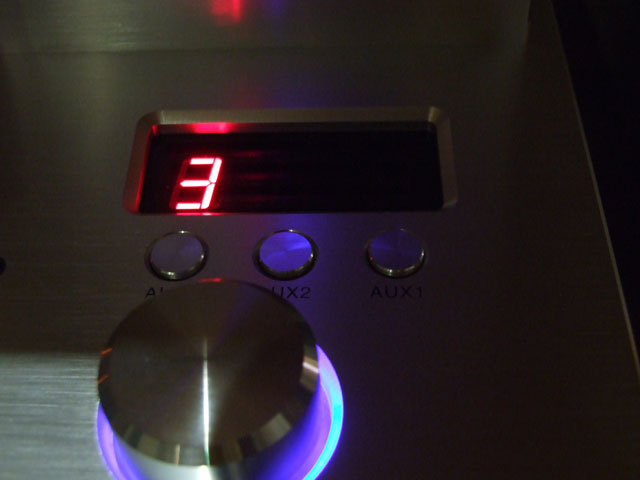

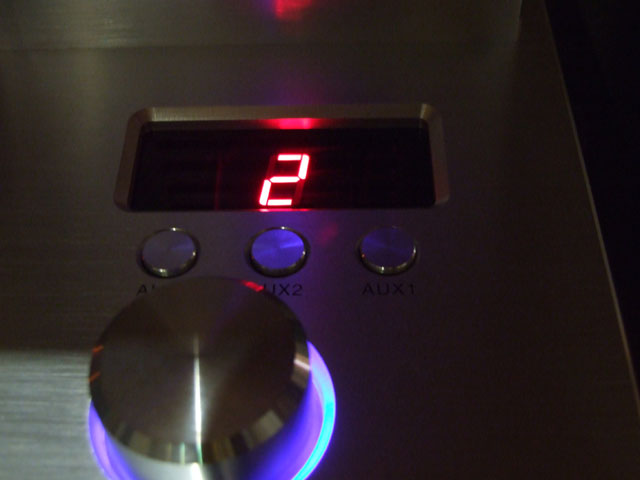

    Volym kontroll, Ingångsväljare med display

    Innan vi startar upp förstärkaren kontrolleras jordanslutningar, nät ström brytare, avsäkring o.s.v. - Kontrollerar även spänningsfall över en del kritiska komponenter, en av dom är filterkondensatorer i anodspännings försörjningen (B+) - Mäter här 286V(DC) spänningsfall över en kondensator som har märkspänning = 400V, mäter även 188V över en filter kondensator med märkspänning = 250V, med andra ord helt OK!

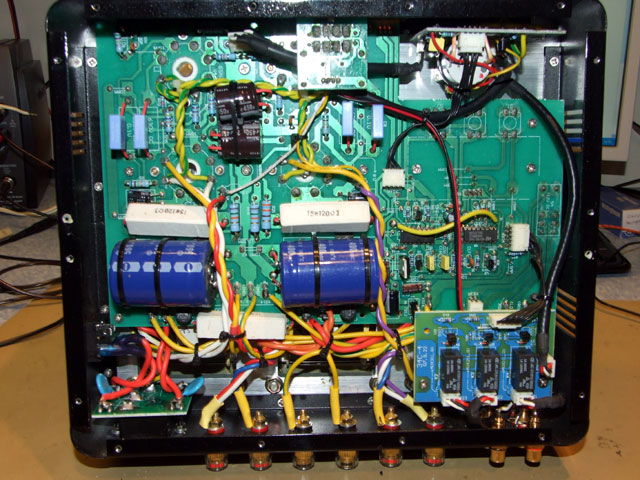

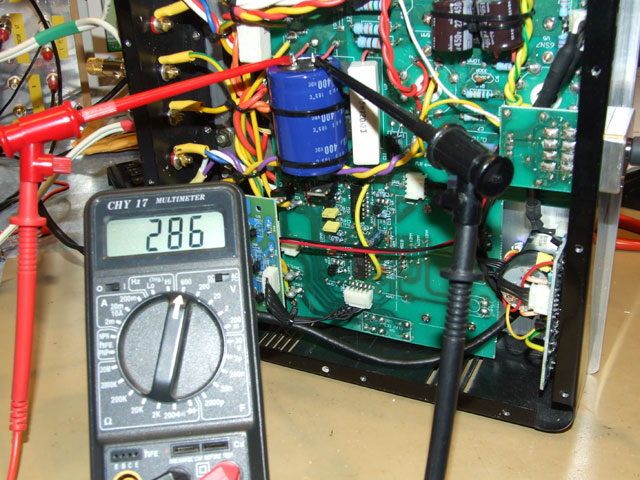

    Invändigt / Mäter spänning över filter ondensator

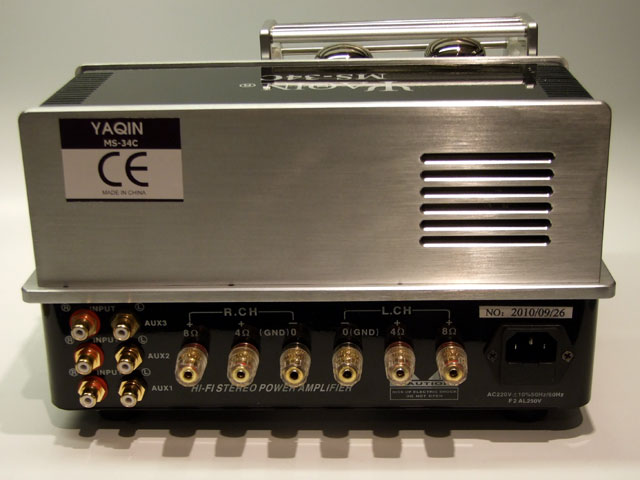

    På bak panelen hittar man inte mindre än tre ingångar 'Aux1' till 'Aux3' - Alla med guld pläterade phono kontakter av väldigt bra kvalite och med bra avstånd i mellan, klara lätt RCA kontakter med s.k. chuck låsning. Vi har tidigare haft problem med phono kontakter som titter för nära varandra.

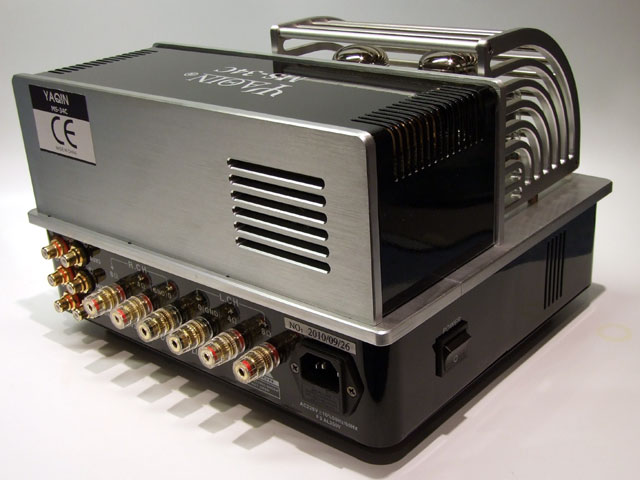

    Baksidan med anslutnings kontakter

    Några noteringar Plus :-)
  • Bra 'bygg' kvalite / Gedigen
  • Praktiskt format (rellativt liten)
  • Skydd över dom varma elektron rören
  • Jordning / avsäkring verkar OK!
  • Den har fjärrkontroll

    Några noteringar Minus :-(
  • Går alltid igång med ingång '1' vald
  • Problem med nät brum!!!
  • Kan inte styra till/frånslag med fjärrkontrollen

    Tekniska data 'YAQIN MS-34C'
    =====================================================================
    Uteffekt / Output Power ................... 2x 10,5W RMS @ 8ohm Load
    högtalar Impedans / load Impedance ........ 4/8ohm
    Harmonisk / harmonic distortion ........... max 1,8%
    (Vid max uteffekt / @ max rated output)
    Signal/Brus förhållande / SNR ............. 73dB
    (A vägt/weight)
    Frekvens / frequency response ............. 6Hz--38KHz
    Ingång signal nivå / inputs level ......... 180mv
    Ingångsimpedans / impedance ............... 1Kohm
    Effekt förbrukning Power Consumption ......
    Bestyckning / Valves ...................... 2x EL34-B + 2x 6SN7
    Nät spänning / Input Power Voltage ........ AC110V/240V 60Hz/50Hz
    Dimensioner / Dimensions .................. B290 x D240 x H160 mm
    Vikt / Weight ............................. 17,5 kg
    Earphone output ........................... 32ohm
    =====================================================================
    Packing Includes All Tubes, 1.5m Power Cord, Remote Control, user manual



    Köp / Transport / Embalage m.m.

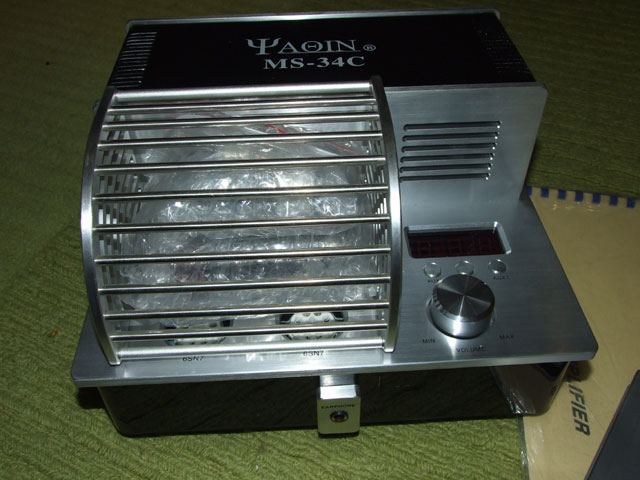

    Rören inslagna i 'bubbel' plast under skyddsgallret

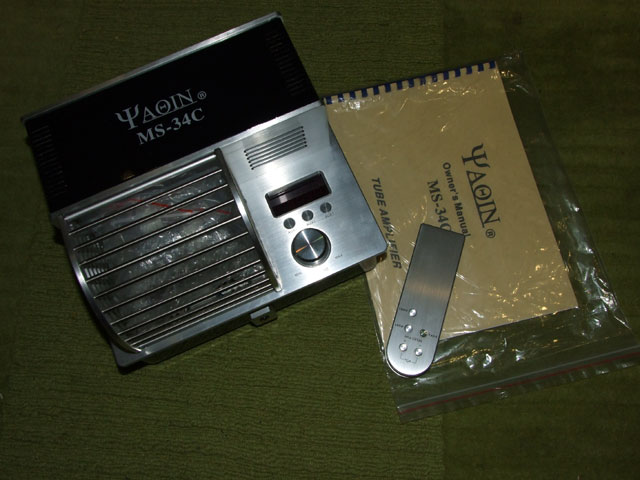

    Manual / fjärrkontroll uppe på pack-materialet / Förstärkaren i plast


    Upp packad!

    Ytterligare en helt fantastiskt snabb leverans! - Inhandlad Tordag 2012.11.01 / Levererad 2012.11.08!

    DELIVERED                    Nov-09-12, 14:00 PM, OVERKALIX 95692
    CONTACT UPS FOR ADDITIONAL INFORMATION /
    RELEASED BY CLEARING AGENCY.
    NOW IN-TRANSIT FOR DELIVERY  Nov-08-12, 08:13 AM, JARFALLA
    DESTINATION SCAN             Nov-08-12, 07:37 AM, JARFALLA
    IMPORT SCAN                  Nov-07-12, 08:24 AM, JARFALLA
    DESTINATION SCAN             Nov-07-12, 08:24 AM, JARFALLA
    DESTINATION SCAN             Nov-07-12, 07:29 AM, JARFALLA
    ARRIVAL SCAN                 Nov-07-12, 07:28 AM, JARFALLA
    DEPARTURE SCAN               Nov-07-12, 07:05 AM, STOCKHOLM-ARLANDA
    ARRIVAL SCAN                 Nov-07-12, 06:20 AM, STOCKHOLM-ARLANDA
    DEPARTURE SCAN               Nov-07-12, 04:03 AM, KOELN (COLOGNE)
    DEPARTURE SCAN               Nov-06-12, 20:00 PM, DUBAI
    ARRIVAL SCAN                 Nov-06-12, 15:40 PM, DUBAI
    DEPARTURE SCAN               Nov-06-12, 11:14 AM, CHEK LAP KOK
    EXPORT SCAN                  Nov-05-12, 21:09 PM, CHEK LAP KOK
    ORIGIN SCAN                  Nov-05-12, 21:06 PM, CHEK LAP KOK
    PICKUP SCAN                  Nov-05-12, 17:20 PM, KOWLOON BAY
    BILLING INFORMATION RECEIVED Nov-05-12, 03:51 AM


    Till index / top
    Referenser / Länkar m.m.
    Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

    [L1]
    On9mart.com - Direktförsäljning av bl.a. Yaqin produkter
    [L2] ThoMann.de - Bra utbud med bl.a. Musikinstrument, Elektronrör, m.m.
    [L3] http://www.china-hifi-audio.com

    [R1] YAQIN Webb-sida YAQIN.cn (Med en hel del märkliga engelska översättningar...)
    [R2] Om YAQIN på Wikipedia.org
    [R3] Om electronrör på Wikipedia.org
    [R4] Om 'Electro Harmonix' på Wikipedia.org
    [R5] Electro Harmonix webb-sida www.ehx.com
    [R6] En rundtur hos Electro Harmonix / Long Island, New York U.S. på YouTube.com
    [R7] 'Electro Harmonix' Mike Matthews om köpet av Ryska 'REFLECTOR' fabriken på YouTube.com
    http://www.romacsoftware.com/default.asp
    [R8] YAQIN MS-20L Krets Schema 1,1Mb .pdf fil

    Till index / top


    'Disclaimer'
    The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners.

    Notera!
    Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör.

    Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan.


    Go Back!


    ©2010 SM2YER Goran
