Testar / Modifierar RIAA Försteg YAQIN MS-23B Rörhybrid med 2x 12AX7 i ingången |
|
INDEX
  Stöd utvecklingen av Foobar2000 för mobiler (SmartPhones/Tablets/Android/iOS) Länk till Foobar2000 FUNDRAISER --> http://mobile.foobar2000.com/ |
Senast uppdaterat
2015.05.15 I praktiken är YAQIN MS-22b (Tidigare provad RIAA förstärkare) den enda YAQIN produkt jag givit upp med, MS-22b var behäftade med, bl.a. ett konstant nätbrum som jag trots många modifierings försök inte lyckades råda bot på.
Min tanken var att YAQIN med uppgraderade MS-23b nu åtgärdat dessa problem, Efter ett par dagars provande kan jag nu konstatera att så NTE är fallet, om möjligt kan det t.o.m. ha blivit värre!.

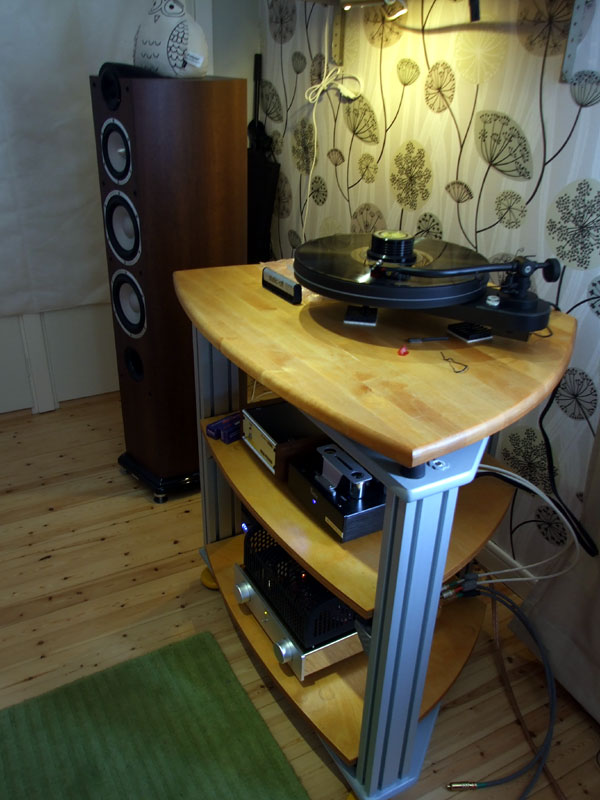

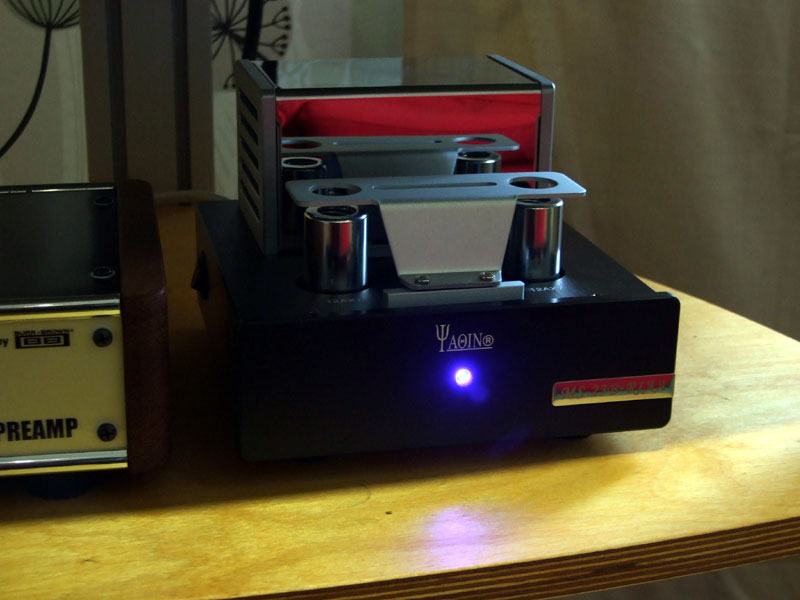

Provspelning pågår
2015.05.15 Provlyssnar efter en del modifieringar (Beskrivs längre ner på sidan) - Brum / Brus är nu relativt lågt, men KLART hörbart när ingen signal ligger på, när en normal nyttosignal ligger på (Man spelar en skiva) så ligger störningarna nu så lågt i nivå att dom inte längre stör avlyssningen.
Noterar att brus / brum är betydligt läge (I det närmsta obefintligt) när jag kör med t.ex. 'Audio Technica AT-95E' eller 'SHURE M75MB-T2' pickup - Ska undersöka detta närmare. (Brus / Brum förändras med förändrad impedans / belastning på ingången)

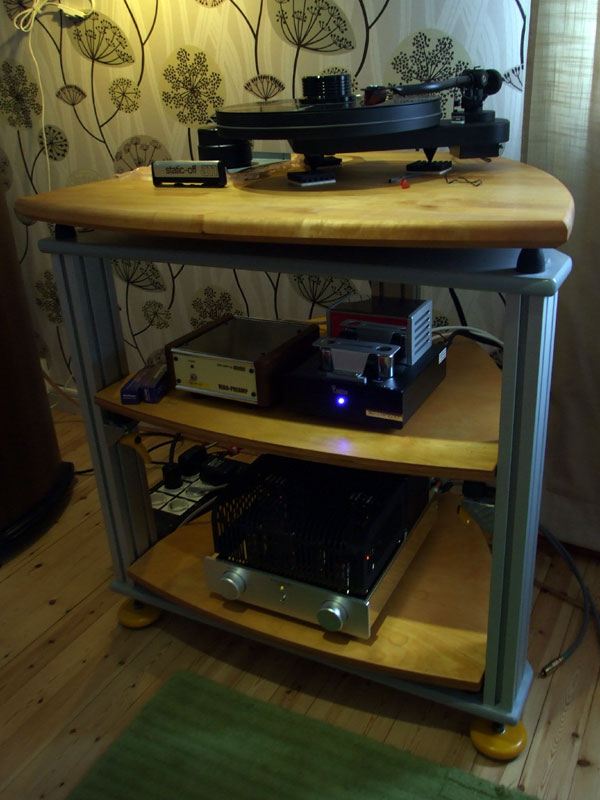

Provspelning pågår
I grunden så kan jag i.o.f. förstå varför 'folk' lägger massor med tid / resurser på att få fason på just denna RIAA-Förstärkare. Frånsett brum / brus problemet (Som alla tydligen INTE har!?) så låter MS-23b helt klart bra!, bland det bästa RIAA/Vinyl ljud jag hört. En tydlig, stadig och rapp bas ger ljudet bra svärta i grunden, ovanpå detta en öppen / bred och detaljerad (klar) ljudbild ger ljudet en oslagbar 'storhet' totalt.

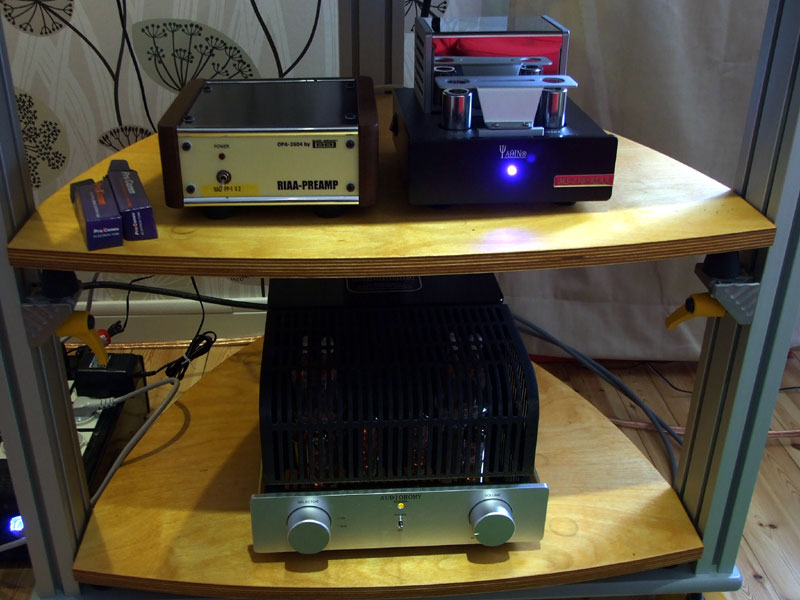

Övrig utrustning: Skivspelare 'PRO-JECT RPM 1.3' med 'Ortofon M2 RED' MM pickup - Förstäraren är en 'AUDIOROMY M-828A' - Högtalarna är ett par TAGA PLATINUM F-100 v.2 - Högtalar kablarna är ett par 'The CHORD Company ODYSSEY 2' - Använder mina vanliga halv hyfsade 96Ω DIY Signalkablar och 'BADA LB-5600' strömfilter.
|

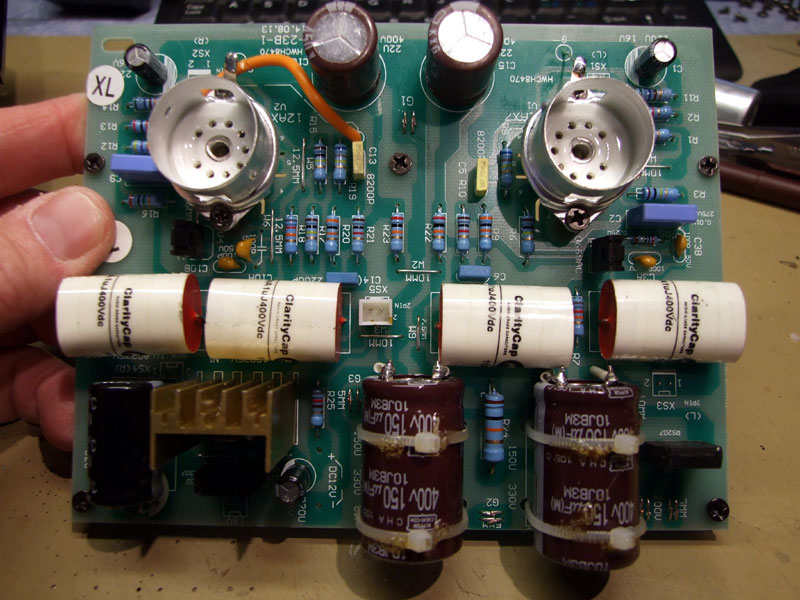

Provar även att 'uppgradera' några kondensatorer i signalvägarna, byter 4st polyester kondensatorer 'PILKOR' 1uF/600V till 4st 'AUDIO GRADE' kondensatorer 'CLARITYCAP PWA' 1uF/400V

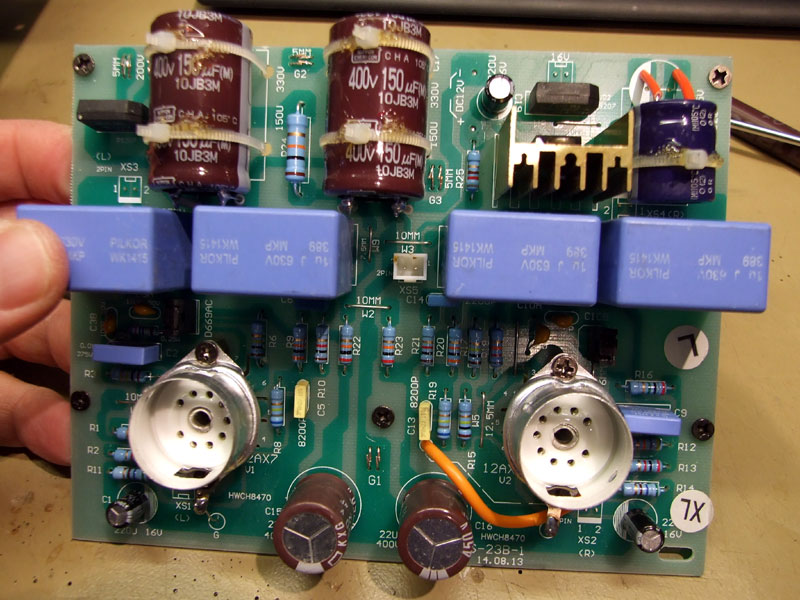

4st kondensatorer 'uppgraderade'

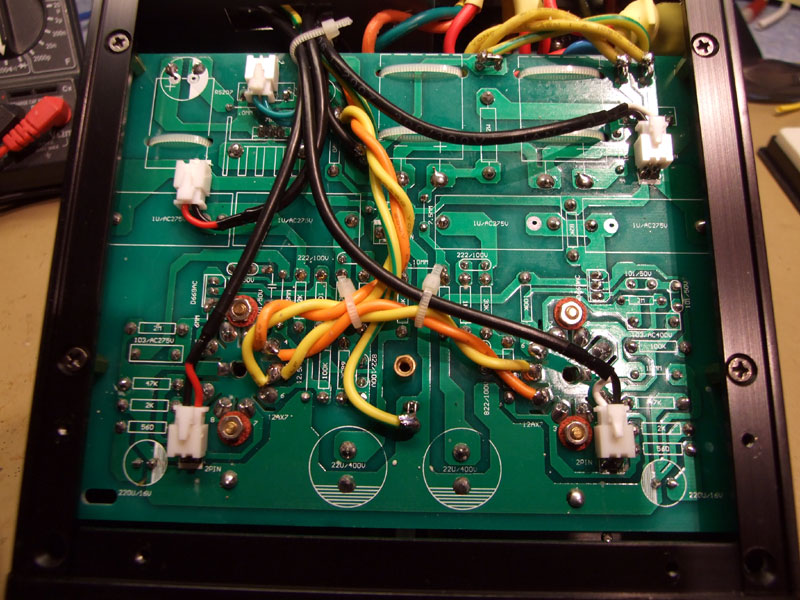

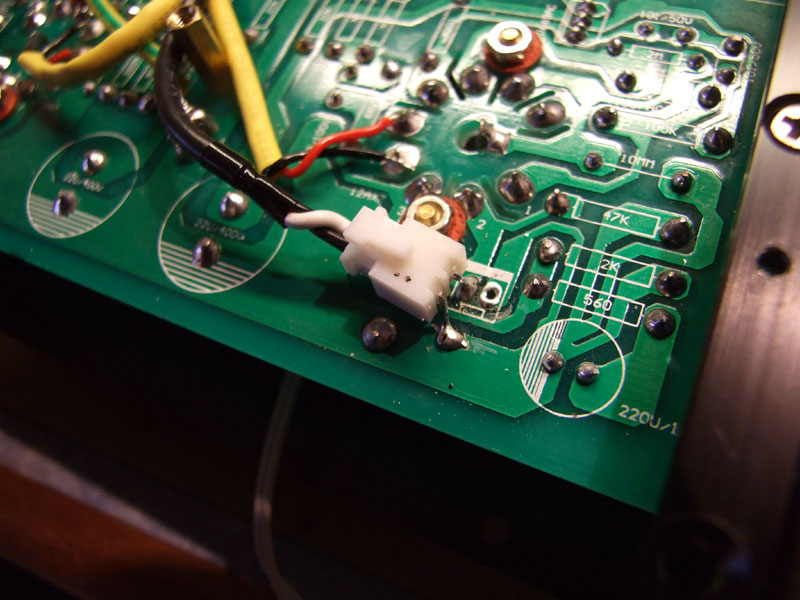

Har mixtrat och modifierat ytterligare lite. Ändrade bl.a. glödmatning för att få symmetrisk matning till båda rören. Har även försökt att ändra vid skärm anslutningarna på ingångarna, detta har större effekt vilket borde innebära att grund problemet är någon form av jord loop vid ingångarna.

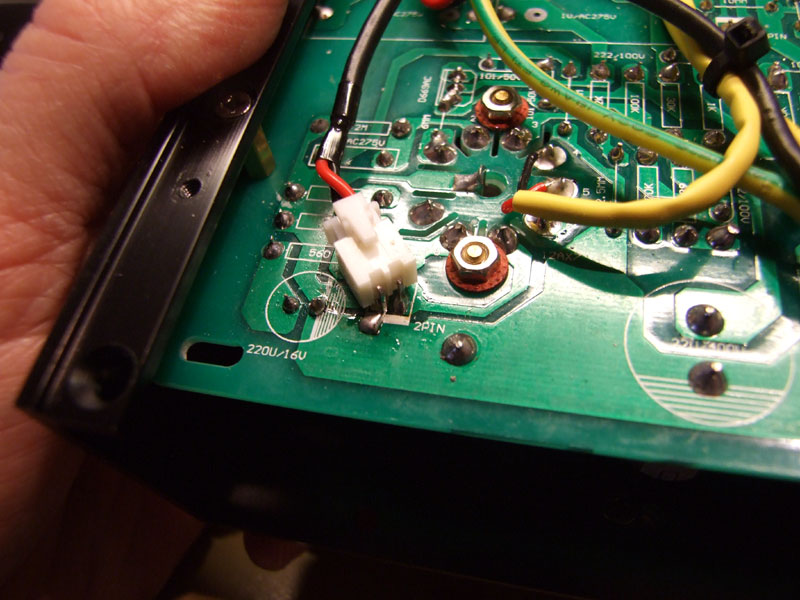

Ändrad jordning vid ingångarna
|
2015.05.13 Börjar som vanligt med att kontroll mäta skyddsjord, verkar att vara ok, 0Ω mellan chassi och jordpinnen i nät anslutnings brunnen, kontrollerar även avsäkring.
Kopplade upp RIAA försteget för första gången för att provlyssna, noterar ett relativt kraftigt 50Hz nätbrum redan vid låg volym, noterar att brum ändras när man rör vid apparaten, tyder på jordfel.

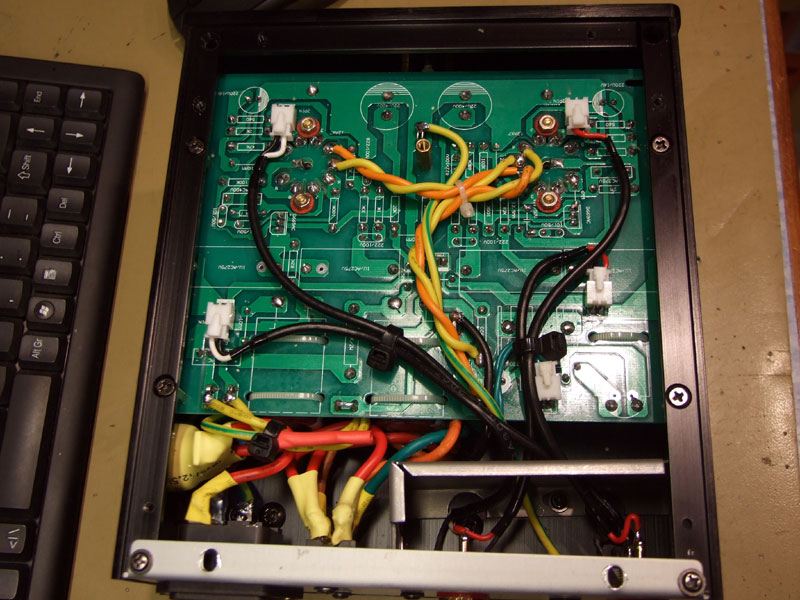

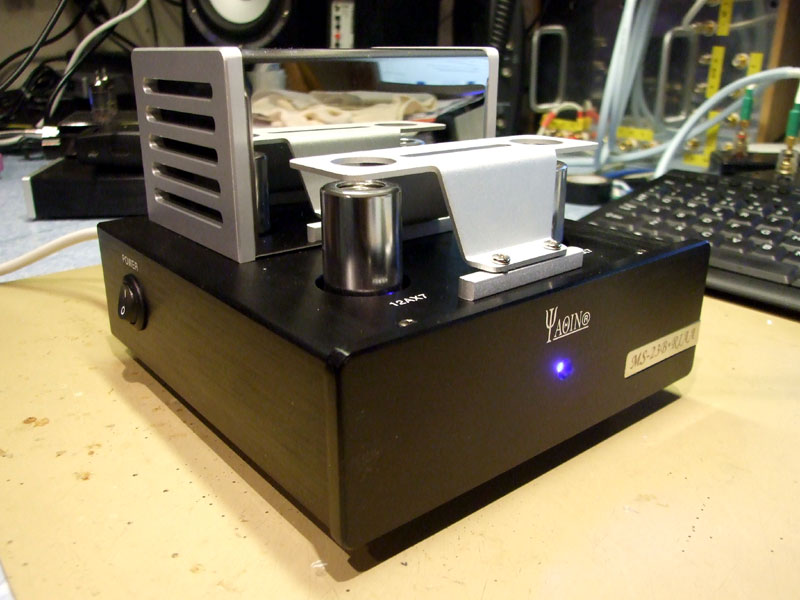

Förstärkaren på testbänken / Invändigt
Kopplar ur förstärkaren, kontroll mäter mellan signaljord (RCA/Skärm) och skyddsjord = 0Ω, dessa två är m.a.o. väldigt nära varandra, antagligen ihop kopplade på ett eller flera ställen i förstärkaren.

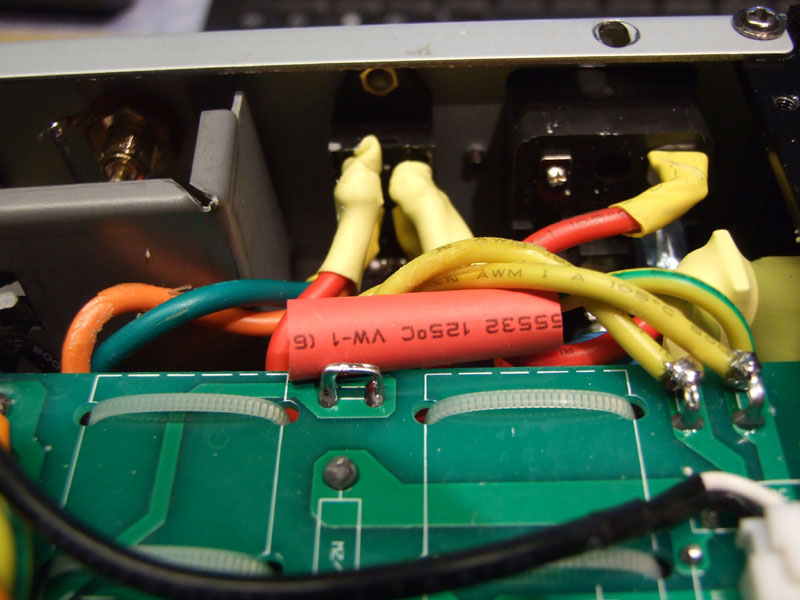

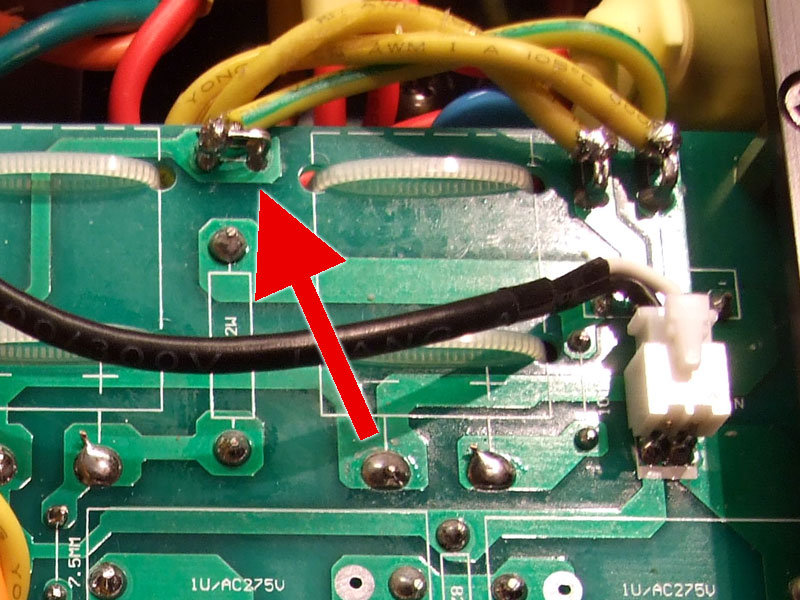

Skyddsjord / Urkopplad från Kretskort
Skyddsjordning från jord pinnen i nät anslutnings brunnen går till chassi vid en av skruvarna som håller kåpan över transformatorn, därifrån går även en jord ledare till det som även är signaljord på kretskortet, löder loss denna ledare, skyddsjordningen av apparaten påverkas INTE av detta. Signaljord och skyddsjord är INTE samma sak och behöver INTE kopplas till varandra.

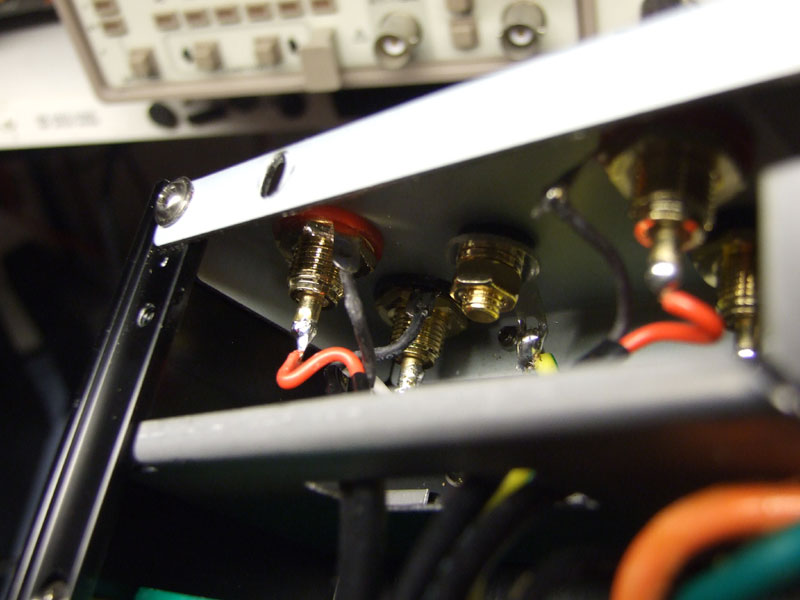

Sammankopplade skärmar / Repparerade skärmar
Noterar även att signal skärmarna har kopplats samman vid MM-Ingången, normalt ska dessa gå var och för sig HELA vägen från pickup till en punkt i närheten av den punkt där signalen går in i förstärkarens första aktiva steg (Pin2 / Galler på elektron röret).
2015.05.13 Vid all felsökning av jordfel använder jag hörlurar för att lyssna på förändringar i brus / brum. Denna gång kopplar jag in RIAA förstärkaren till en 'LITTLE DOT mk2 hörlursförstärkare.
Beskrivning
Som jag förstår det hela så är MS-23B en uppgradering av tidigare modell MS-22B - Kan i nuläget inte riktigt avgöra var någon större förändring gjorts då kretskorten i förstärkarna vid första anblicken verkar att vara väldigt lika varandra.

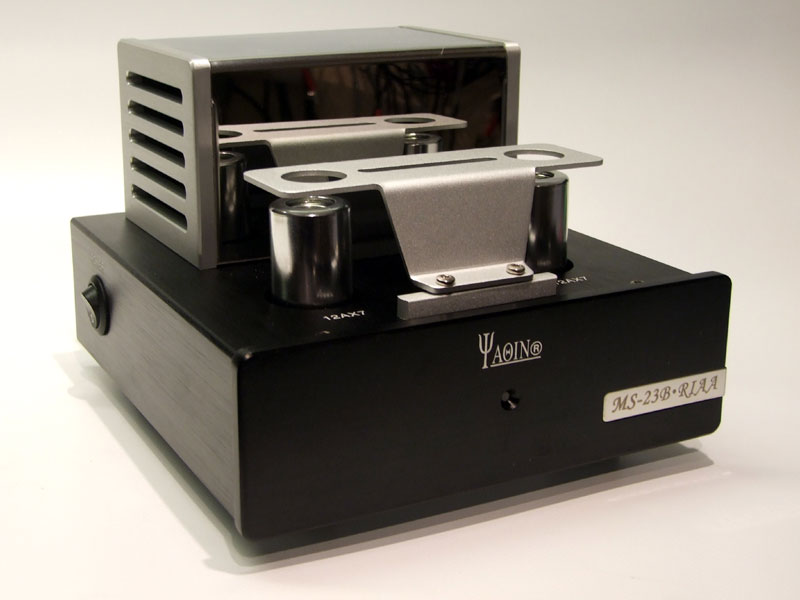

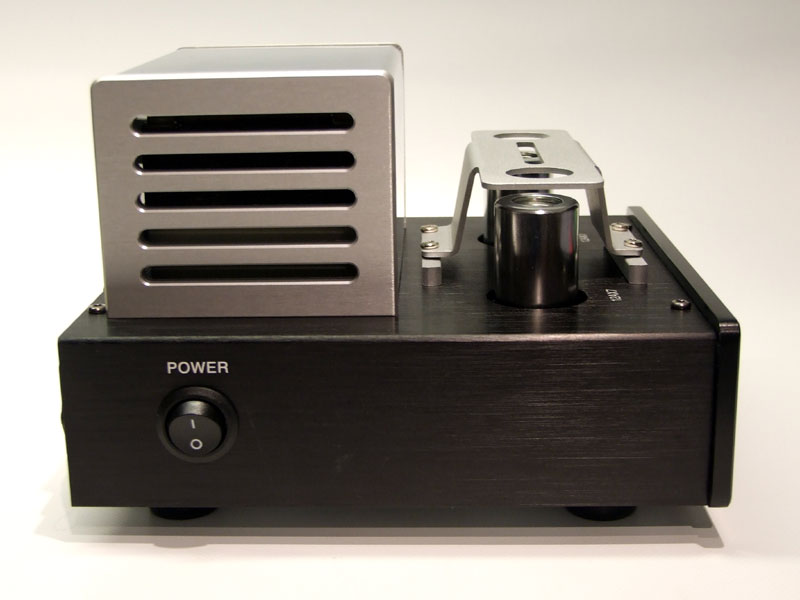

YAQIN MS-23B Front / Sida
Förstärkaren verkar att vara välbyggd med relativt bra komponenter, vissa lödningar / komponentval kan i.o.f. ifrågasättas, lämnar lite utrymme till förbättringar. B+ (HV) försörjningen verkar att ha bra filtrering, så även glödspänningen som är både likriktad och stabiliserad med en 7812 regulator. Noterar inget brus/rippel på dessa när jag kontrollerar med oscilloskop.

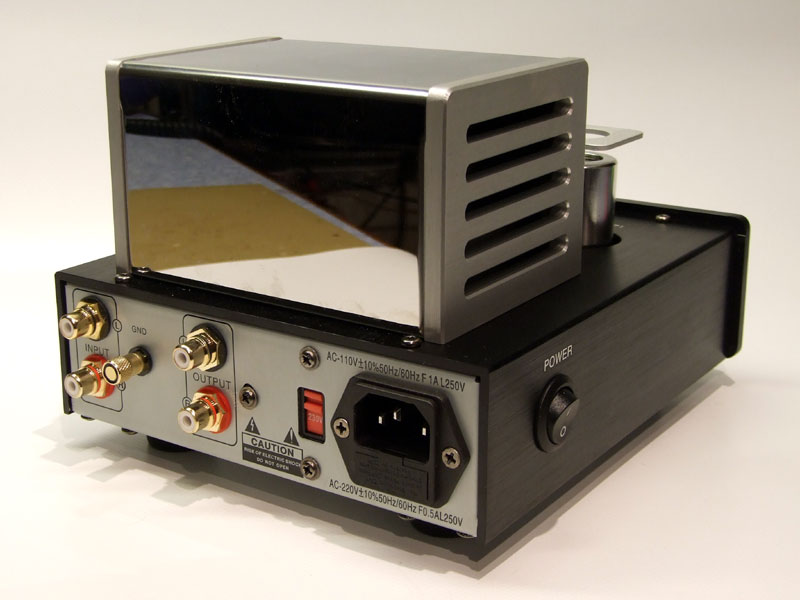

YAQIN MS-23B Bakpanel
Krets schema för MS-22B och MS-23B skiljer sig antagligen inte mycket. (Har f.n. inte tillgång till schema för MS-23B)
YAQIN MS-22B / YAQIN MS-23B invändigt
|
Några noteringar Plus :-)
Några noteringar Minus :-(
Tekniska data 'YAQIN MS-23B' ===================================================================== Typ ............................... RIAA Försteg Packing Includes .................. All the Tubes & Standard Power Cord Input Power ....................... 110V-240V AVAILABLE Colour ............................ Black Body Size Dimension .................... 17cm(W) x 20cm(D) x 12cm(H) Tubes ............................. 12AX7B × 2 Output Voltages ................... 500mV (400Hz) Output Jacks ...................... One group of gold plated RCA jacks Input Sensitivity ................. =4mV (400Hz) when voltage is 500mV Input Jacks ....................... 1 group plus a grounding terminal Distortion of Harmonic ............ =0.11%(400Hz input) Cartridge Suitability ............. MM (Moving Megnet) cartridge Frequency Response ................ RIAA standard characters Signal Noise Ratio ................ >85dB (A weight) Weight ............................ 3.5kg ===================================================================== |
Köp / Transport / Embalage m.m.
Fraktlogg:
Delivered. 2015-05-12, 00:00:00, SWEDEN
In transit. 2015-05-08, 00:00:00, SWEDEN
Arrived and is being processed. 2015-05-07, 00:00:00, SWEDEN
The item left Hong Kong for its destination on 3-May-2015
2015-05-02, 00:00:00, HONG KONG
Processed for departure. 2015-05-02, 00:00:00, HONG KONG
In transit. 2015-04-30, 00:00:00, HONG KONG
Item posted. 2015-04-30, 00:00:00, HONG KONG
|
Budget
Kostnader t.o.m. 2012.07.30 ============================================================ Förstärkaren / Inköp ...................... 1650 kr Införselmoms .............................. 305 kr |
