Testar Hörlursförstärkare Little DOT MKII 2x 6J1P + 2x 6N6 |
|
INDEX
Senast uppdaterat

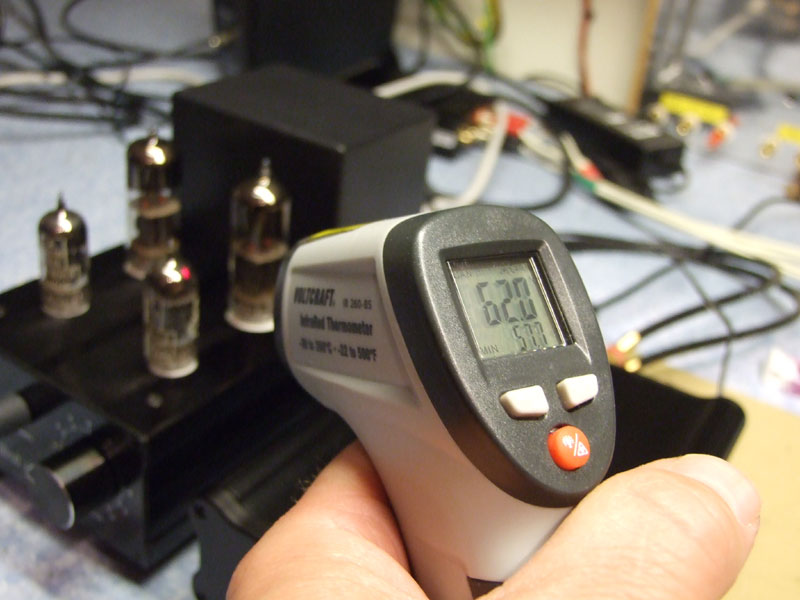

2013.08.07 Ett av det första intrycket om förstärkaren, är att den blir ganska varm. Har nu mätt hur varm den blir.
66°C på schassi / 111°C på slutrören
Att elektron rören blir varma är inte konstigt, här blir förstärkarens aluminium chassi också ganska varmt, mellan 48°C och 66°C - Elektron rören kommer upp i dryga 110°C
2013.08.07 Avslutar 'rör-rullningen' för denna gång. Slut testen är ett par 'MULLARD CV4063' tillsammans med 'Voskhod 6H6П' slutrören - Har provat rätt så många rör nu så 'öronen' börjar att bli lite 'förvirrade', måste nog vila dom lite, just nu tycker jag att allt låter bra.

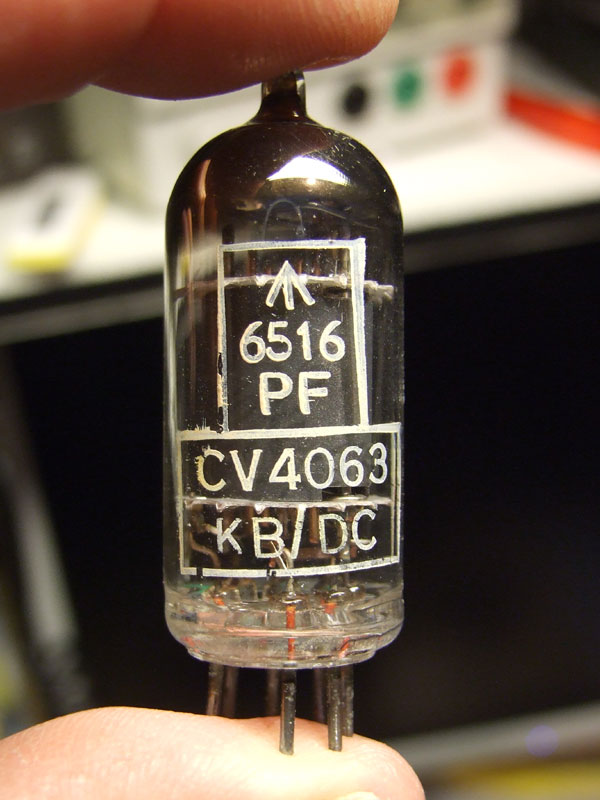

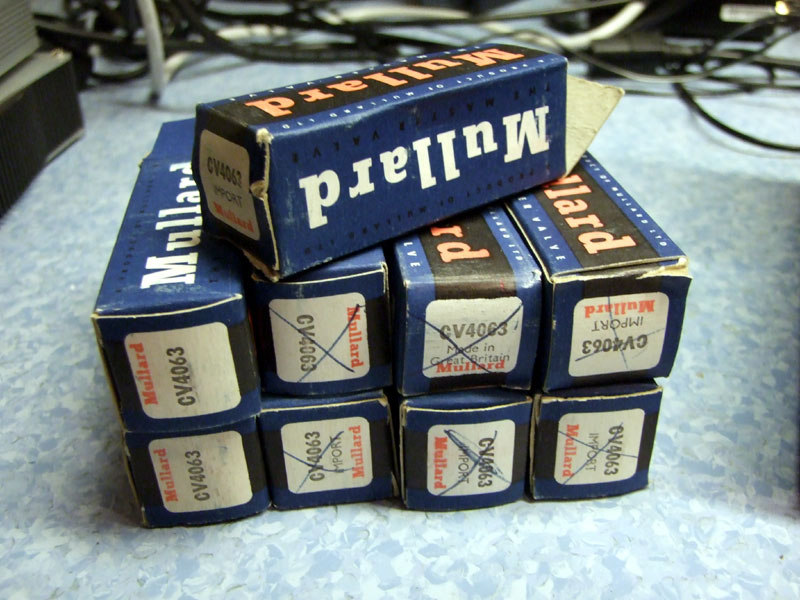

En hög med MULLARD CV4063 / MULLARD CV4063
Provar även en 'Ny' DAC - Det är en AUNE X1 kombinerad DAC / Hörlurs förstärkare / Preamp. Första intrycket är positivt, AUNE X1 klarar tyvärr bara 48k samplings frekvens med 16bitars upplösning. Detta är trots allt lite drygt CD standard som är 44,1k / 16bitar.

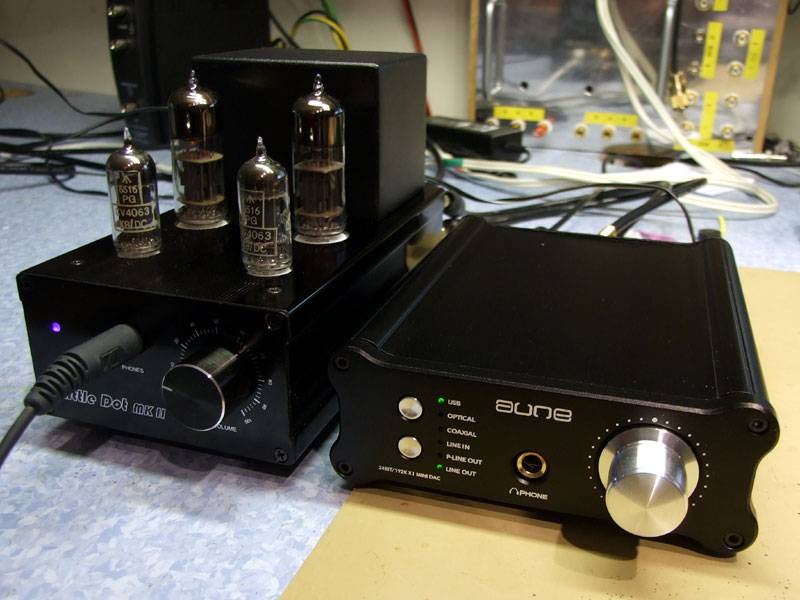

Slutrör 6H6П + Drivrör MULLARD CV4063 / Little DOT MK2 + AUNE X1 Dac
|
2013.07.09 Har lyssnat en del på främst BRIMAR rören, gör ett försök att 'rangordna' efter lyssning intryck.

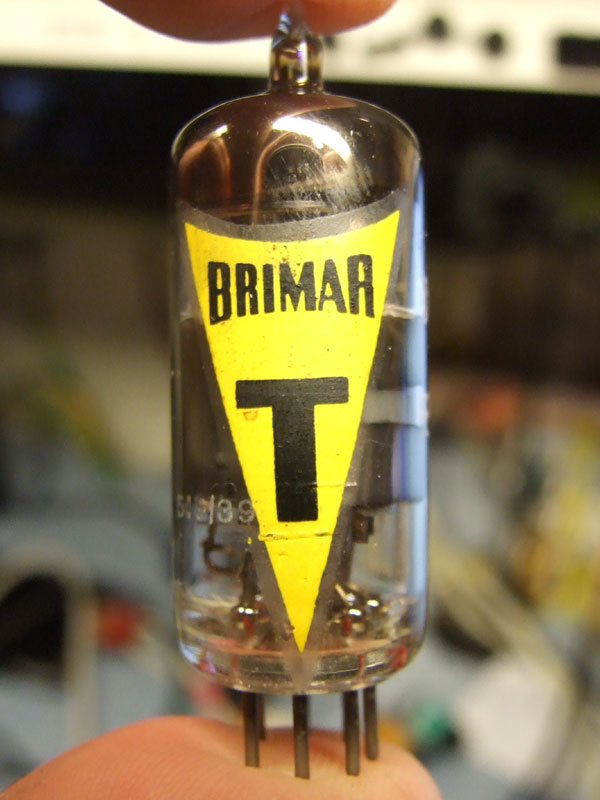

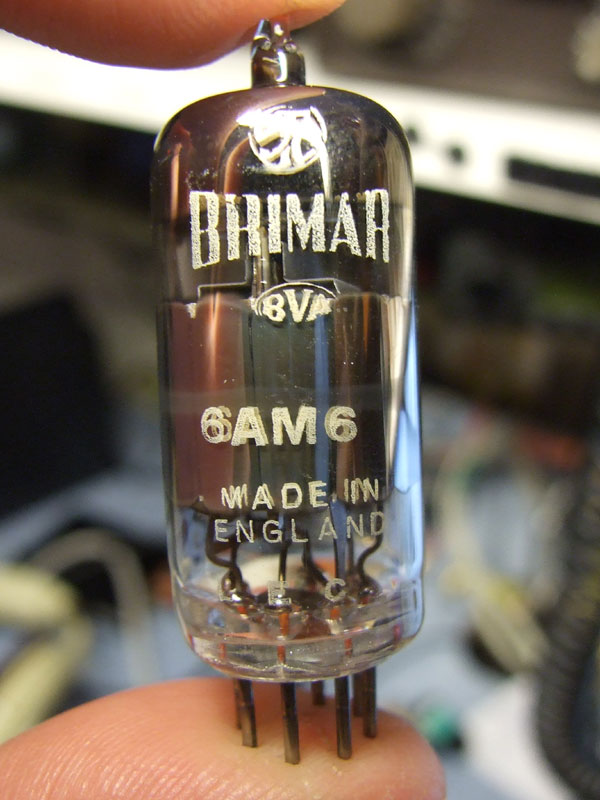

BRIMAR 6064 / BRIMAR 6064 Loggo sidan / BRIMAR 6AM6

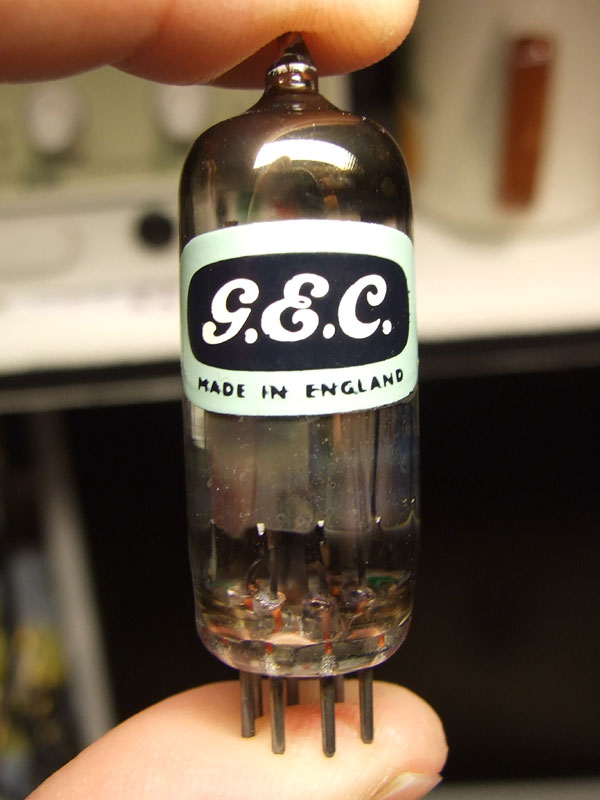

MULLARD M8083 / CGE CV4014 / CGE CV4014 Loggo sidan
===================================================================== | Drivrör | Slutrör | Notering ===================================================================== | | | BÄST!!! | BRIMAR | 6H6П (NOS)| I mina öron, bäst hittils. Rapp och detaljerad | 6AM6 | | i basregistret, klart och mycket detaljerad i | | | mellanregister och diskant. Upplevs aningen | | | 'varm' i grund tonen, en trevlig upplevelse! ===================================================================== | | | BRA!!! | BRIMAR | 6H6П (NOS)| Mycket rapp och detaljerad i basregistret, | 6064 | | klart och mycket detaljerad i mellanregister | | | och diskant. Kan Upplevas aningen överdiven i | | | främst basregistret, mycket pådrivande / | | | medryckande spelstil! | | | Basen går mycket djupt i frekvens med detta rör! ===================================================================== | | | BRA!! | Voskhod | 6H6П (NOS)| Upplevs som mycket 'korrekt' - Allt är där och | 6Ж1П-EB | | alla nivåer är rätt, antagligen mest | | | natur troget, men blir lite 'kallt' i längden. ===================================================================== | | | BRA | ERICSSON | 6H6П (NOS)| Upplevs som mycket 'korrekt' - Allt är där och | 403B/5591| | alla nivåer är rätt, funkar lika bra som 6Ж1П-EB, | | | har antagligen lägre gain och upplevs lite 'matt' | | | tamt / färglöst. ===================================================================== | | | BRA | GCE | 6H6П (NOS)| Väldigt nära BRIMAR 6AM6 (Se ovan) men aningen | CV4014 | | matt (Färglös) - Beror antagligen på rörets | | | kondition (Okänd/BEG?) ===================================================================== | | | Njae... | MULLARD | 6H6П (NOS)| Någon kanske gillar detta men jag upplever att | M8083 | | bas återgivningen är klart överdriven / odetaljerad. | | | klar och detaljerad i mellanregister / diskant | | | Basen går mycket djupt i frekvens med detta rör! ===================================================================== | | | Njae... | Voskhod | 6N6 | (Original slutrör) Upplevs som mycket 'korrekt' | 6Ж1П-EB | | Allt är där och alla nivåer är rätt, kanske lite mindre | | | detaljerad i basgången, Saknar lite snärt / 'driv' | | | aningen överdrivet 'varm' ljudbild. | | | Väldigt lättlyssnad, kanske lite 'lamt' i längden. ===================================================================== |
För att kunna växla mellan olika typer av drivrör måste man kolla så att byglarna J1/J2 sitter rätt. Från fabrik sitter byglarna mellan pin 1/2, i detta läge är förstärkaren byglad för original rören 6J1 och t.ex. 6Ж1П-EB.
===================================================================== | 'Jumper' | Inställning | Använd rörtyp ===================================================================== | J1/J2 | 1-2 (Default) | 6J1 / 6Ж1П-EB / 6AK5 / 403B ===================================================================== | J1/J2 | 2-3 | 6AM6 / CV4014 / 6064 / M8083 ===================================================================== |
|
|
6N1 / 6J1P Pinout
==============================
PIN | Elektrod
==============================
1 | Galler 1
2 | Katod + g3 + Pin7
3 | Glöd
4 | Glöd
5 | Anod
6 | Galler 2
7 | Katod + g3 + Pin2
==============================
6AM6 Pinout
==============================
PIN | Elektrod
==============================
1 | Galler 1 (g1)
2 | Katod (k)
3 | Glöd (h)
4 | Glöd (h)
5 | Anod (a)
6 | Galler 3 (g3)
7 | Galler 2 (g2)
==============================
|
Hittade en helt fantastisk artikel om EF91 röret [R6], den är skriven av Stef Niewiadomski
Artikeln är rikligt illustrerad, där står i praktiken 'allt' man kan behöva veta om småsignal pentoden EF91 - Måste läsas! Från EF91 artikel - Skiss av en 'rugged' BRIMAR 6064 och en std. 6AM6/6D3 --> |
 |
Spelar just nu med 2x BRIMAR 6AM6 rör, låter förträffligt! - Låter väldigt korrekt och detaljerat, kanske lite lägre nivå på basen jämfört med BRIMAR 6064
2013.07.07 Har rotat runt lite 'på lagret' - Hittade bl.a. BRIMAR 6064 och MULLARD M8083 + ett antal Philips 6AK5.
6064 och M8083 är ekvivalenter till EF91 - 6AK7 är ekvivalent med EF95, samtliga rör går att köra i Little Dot förstärkare. Man måste dock ändra på J1/J2 beroende på rörtyp.

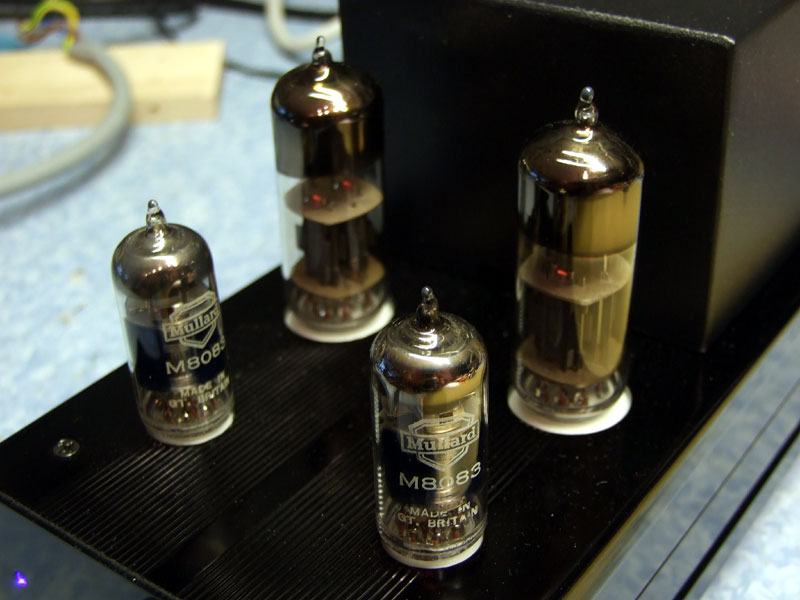

Slutrör 6H6П + Drivrör MULLARD M8083 / Slutrör 6H6П + Drivrör BRIMAR 6064
Vinnaren av dessa två är i mina öron BRIMAR 6064, med mycket klar, rapp och avgrundsdjup basgång, mycket klart och detaljerat mellanregister, tydlig / klar och 'len' diskant utan överdrifter. Upplevs som en väldig exakt förmedlare med pådrivande / medryckande spelstil. (En blivande favorit?)
MULLARD M8083 verkar i mina öron att vara lite 'trögare' rakt genom hela registret + att basen verkar att bli lite otydlig + aningen överdriven.
BRIMAR rören har antagligen högre gain, upplever att dom är mycket 'rappare' - Noterar dock 'klingande' övertoner direkt efter att förstärkaren sätts igång, dessa försvinner efter några minuters spelande. Helhets intrycket är dock att dessa rör är dom i mina öron klart bästa som provats hittils, klår t.o.m. mina gamla favoriter 6Ж1П-EB.

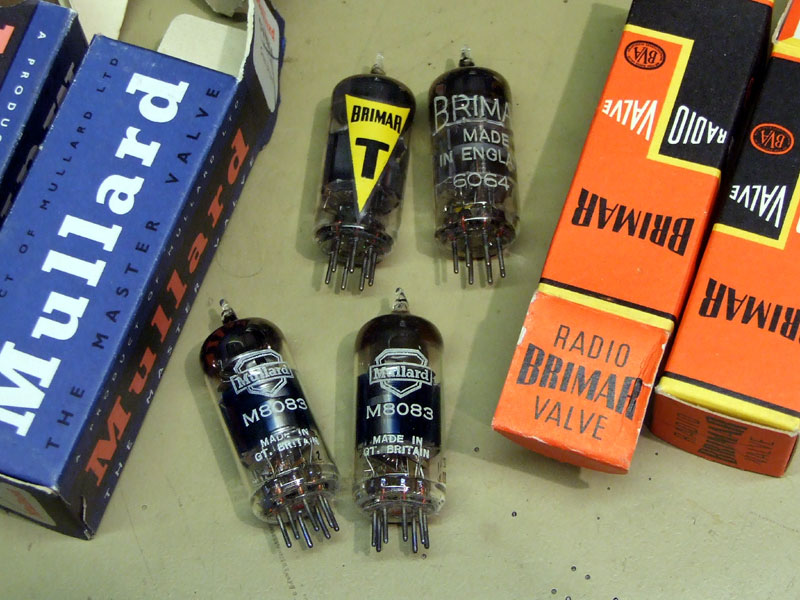

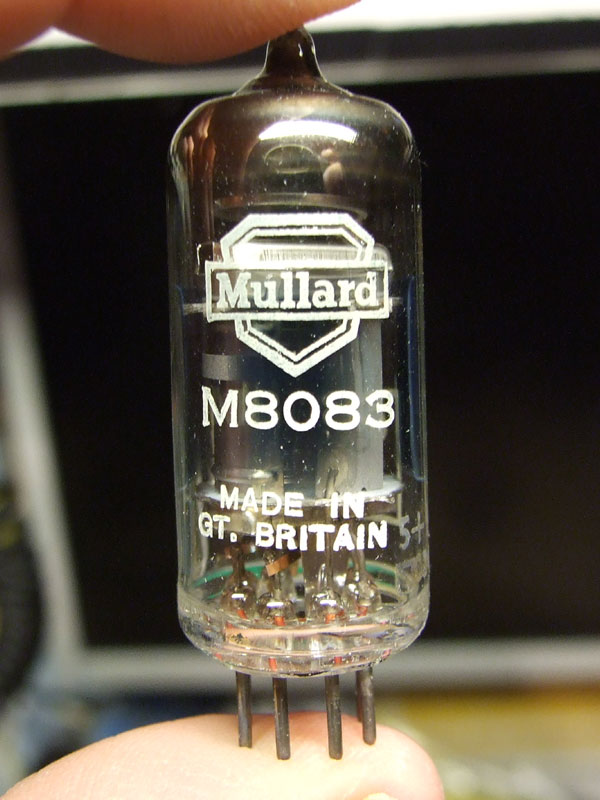

BRIMAR 6064 och MULLARD M8083 / Philips + Brimar + Mullard rör 'på lagret'
2013.06.03 Fortsätter att provlyssna, nu med 2x Voskhod, Kaluga 6Ж1П-EB (6J1P-EV) och 2x NOVOSIBIRSK 6H6П (6N6P) (Båda Ryska NOS)
Dom ryska 6Ж1П-EB (6J1P-EV) drivrören är en variant med guld galler (G1) och förstyvningar i ytter glaset. Har provat dessa tidigare i bl.a. YAQIN MS-20L och YAQIN MS-34D med mycket bra resultat.
Slutrör 6H6П + Drivrör 6Ж1П-EB / Drivrör Ericsson 403B/5591
6Ж1П-EB (6J1P-EV) är en direkt eqvivalent till 6AK5/6J1 och EF95, 6Ж1П-EB (6J1P-EV) har högre gain än original driv rören, uppfattade tidigare inte några tendenser till överstyrning, nu är det tydligen ganska lätt att driva på lite för hårt, ska öppna förstärkaren för att undersöka möjligheten att ändra Gain/Känslighet med dom interna DIP-Switch (SW1/SW2) inställningarna.
Om jag förstår original manualen rätt så är förstärkaren för inställd för högsta gain från fabrik, inställning (A) OFF/OFF för låg känslighet / hög impedans på last - SENNHEISER HD202 har en impedans på 32ohm, SENNHEISER HD598 har impedans på 50ohm så man ska nog ändra på denna inställning.
Ställer om SW1/SW2 enl. tabellen nedan:
===================================================================== | SW1 | SW2 | Gain | Load ===================================================================== (A) OFF | OFF | 10x (20dB**) | High Impedance (>400ohm)(Default) (B) ON | OFF | 7x (17dB**) | Medium Impedance (~200-350ohm) (C) OFF | ON | 5x (14dB**) | Medium Impedance (~100-150ohm) (D) ON | ON | 3x (9dB**) | Low Impedance (~32-75ohm) ===================================================================== **dB Gain is voltage rms calculation |

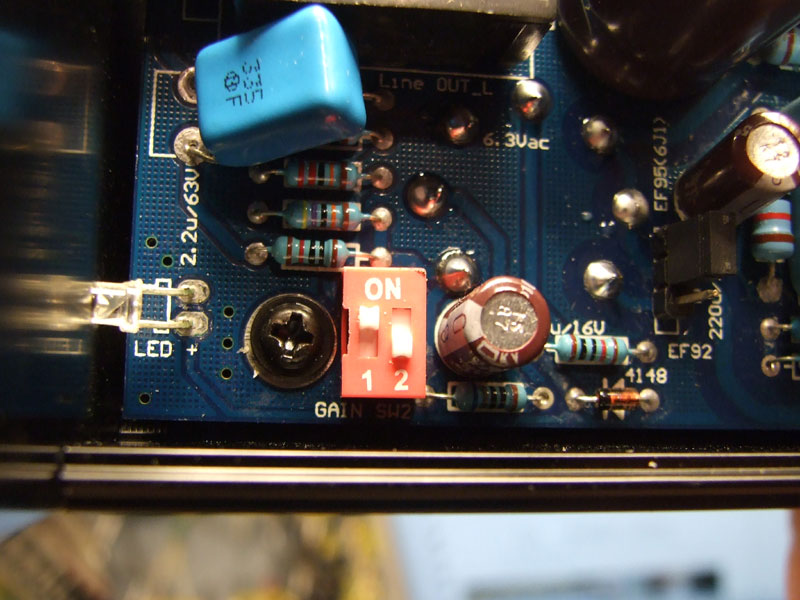

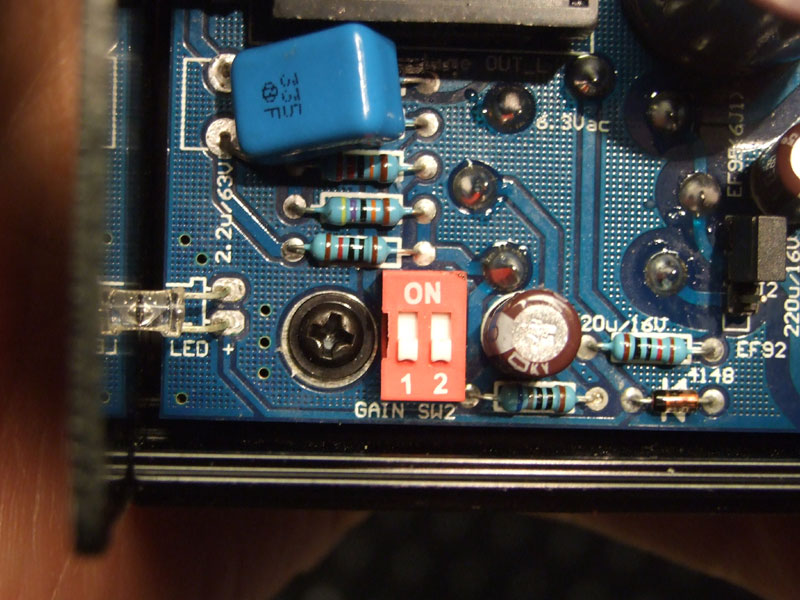

1=ON, 2=OFF 'Medium' / 1=OFF, 2=OFF 'High'
Kommer även att prova Svenska NOS rör 'LM Ericsson NOS 5591/403B' a.s.a.p. Dessa rör har guld förgyllda pinnar och silver belaggd anod. (Har även dessa på lager sedan tidigare försök)
'Ericsson 403B/5591' är direkt eqvivalent till 6J1/6AK5
2013.06.03 Fick hem förstärkaren idag, den kördes ut med 'JetPac', försändelsen kvitterades 12:10 - Har nu kopplat upp och provat den för första gången.
6H3n/6H13C DIY förstärkare + Little DOT MKII + S.M.S.L SD-1955+ DAC / NOS 6J1P-EV + 6H6n
Kör till en början med original rören, dessa är Kinesisk tillverkade 2x 6J1 + 2x 6N6 (Båda antagligen Shuguang) - Lyssna inledningsvis med ett par SENNHEISER HD202, vill inte börja 'Little Dot' karriären med att elda upp dom bästa lurarna. Kommer naturligt vis att 'uppgradera' med andra rör och andra lurar...
Övrig utrustning: DAC = S.M.S.L SD-1955+ / Dator med ASIO4ALL (Går i 96Khz/24Bit) + FooBar2000 och musik i .FLAC format. Signalkablar är std. 75ohm KTV-Kabel med 'halvhyffsade' phono kontakter.
Första intrycket: Kopplar in lurar och nätspänning, kontrollerar att volym ratten står i min läge (Kopplar inte in audio kablarna ännu), startar upp förstärkaren och låter rören värmas ett par minuter. Sätter lurarna på öronen och ökar volym volymen gradvist till max.
Konstaterar att förstärkaren är väldigt tyst, brus nästan noll (Hörs in alls under halv volym) - Absolut inget hörbart nät brum! - Minskar volymen till noll, kopplar in audio kablarna, lägger på lite musik 'Imitation of Life' / Gregory Porter, ökar volymen till ca 20% enl. volym rattens skala.
Detta låter helt klart godkänt! - Väldigt öppet och oansträngt, inget överdrivet, inget saknas, efter första föröket måste förstärkaren få godkänt!
Rören blir väldigt varma vilket är normalt, noterar dock att även aluminium höljet blir riktigt varmt efter några timmars lyssnande. Dom väldigt varma rören är nog inte så bra om man har barn / djur som kan komma i närheten.
Beskrivning
Detta är en väldigt liten förstärkare, mäter endast 213mm djup (Inkl. volym ratt och RCA kontakter) / 116mm bred och 130mm hög (nkl. gummi fötter)
Front + Sida / Bakstycke + Sida
Förstärkaren är väldigt lätt att koppla upp och att använda, på front panelen sitter volym kontroll och hörlurs utgång. Utgången klarar enl. tillverkaren impedanser från 32ohm upp till 600ohm.
På bak panelen hittar man en analog (LINE) ingång = 2x RCA kontakter och en analog 'preamp' utgång = 2x RCA Kontakter, dessa kan användas för att driva slutsteg direkt, signal nivån ska kunna gå ända upp till 10Vrms.

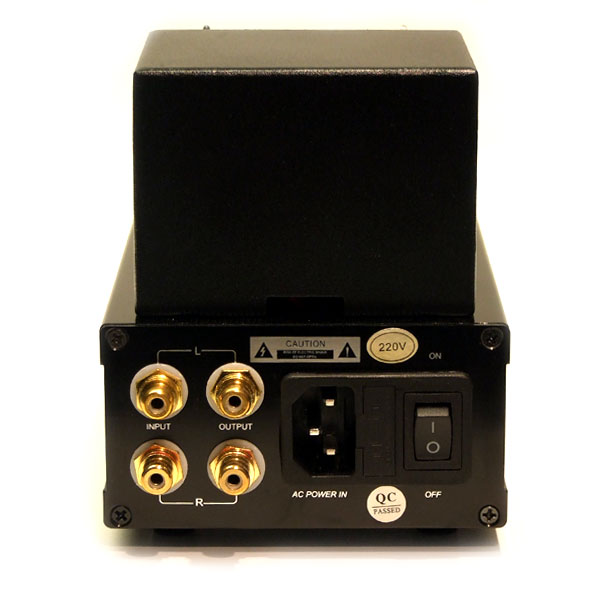

Front panel / Bak panel
På bak panelen sitter även IEC kontakt för nät kabel med inbyggd säkringshållare och nät ström brytare.

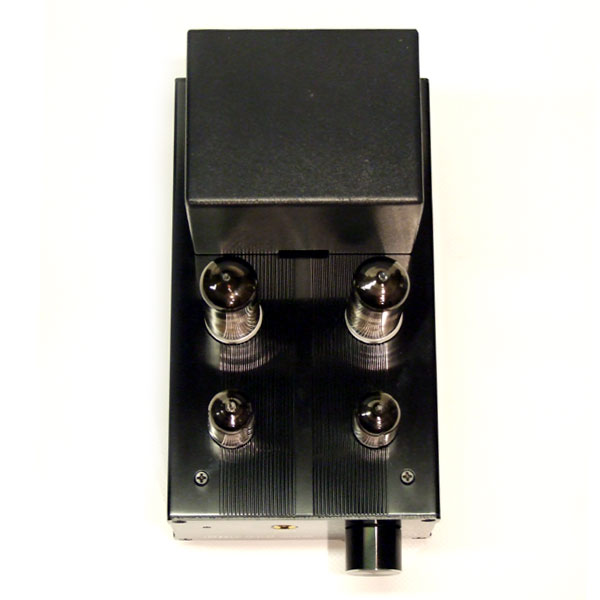

Sida / Ovansida
schassi är tillverkat av svart eloxerad, sträng gjuten aluminium profil. front och bak panelerna är svart eloxerad, borstad aluminium.
Noterar att manualen refererar till interna inställningar av byglingar (Jumpers) och DIP-Switchar utan att beskriva hur man öppnar förstärkaren för att komma åt dessa?.
Såhär gör man:

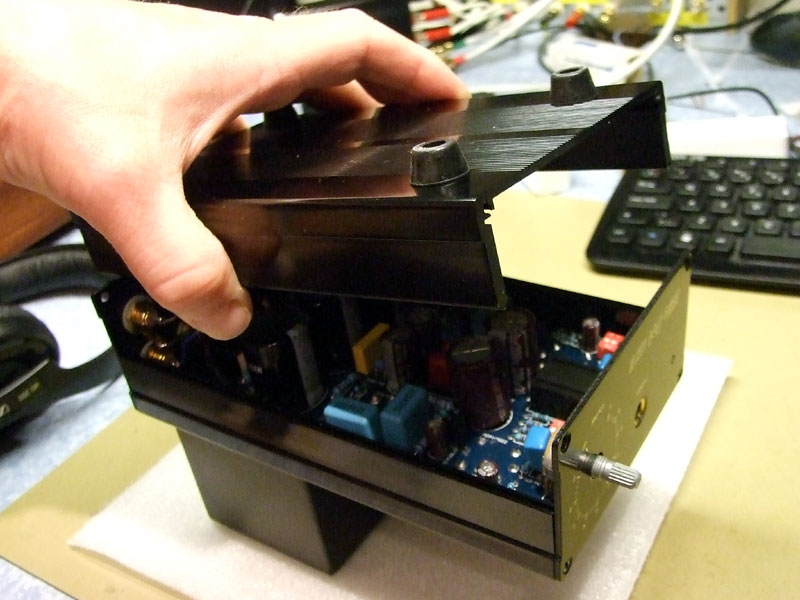

Botten lossas / Little Dot MK II V.2.0
Passar på att notera följande: Jordning av nät anslutning verkar att vara OK, jordas i en av transformatorns skruvar. B+ spänningen är väl filtrerad med 3x 330uF/250V elektrolyter, saknar dock B+ 'choke'. Glödspänning på samtliga rör är 6,3V AC via sepparata 'partvinnade' ledare direkt från transformator.
Kontoll mäter spänningar äver filter / elektrolyt kondensatorer (DC) samt glödspänningar (AC) enl. nedan, mätningarna görs med rör monterade samt hörlur inkopplad (Faktiska drifts förhållanden)

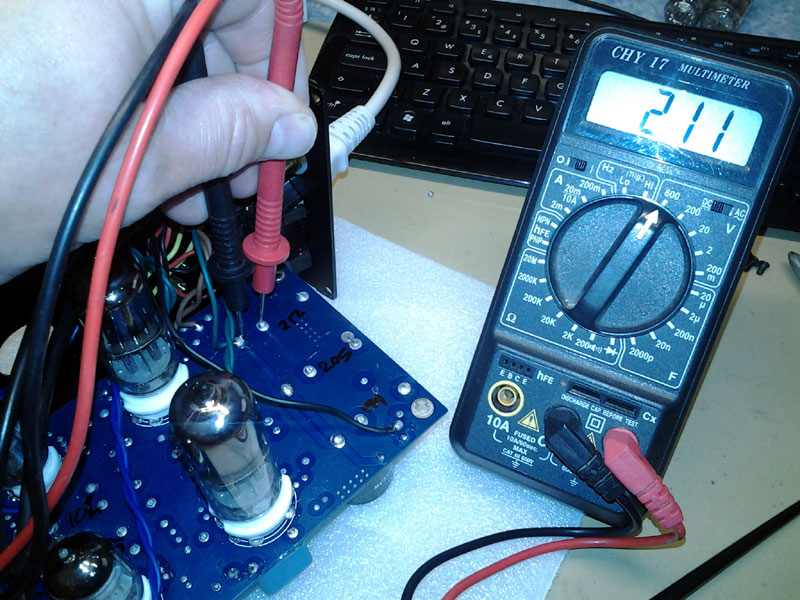

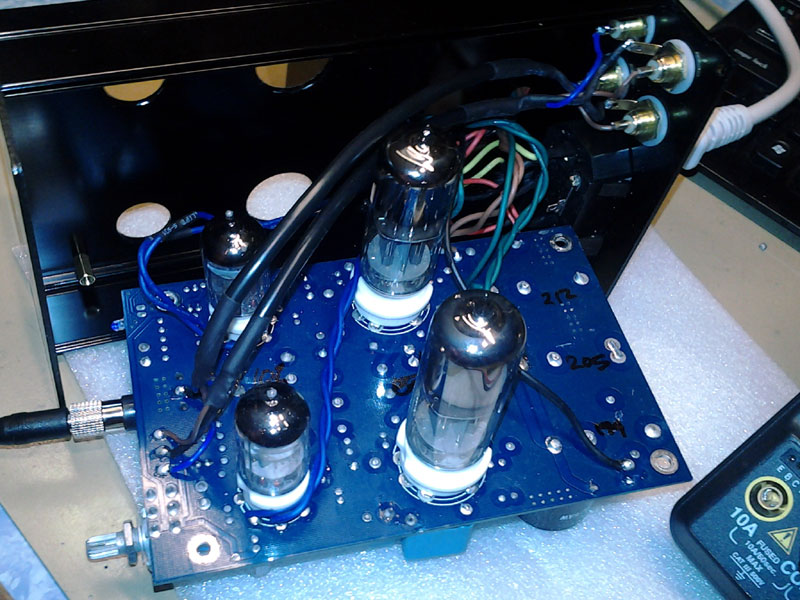

Little Dot MK II i drift / Mäter äver B+ filter kondensator
Värde / Märksp. Anm. Upmätt (Volt DC) ===================================================================== 330uF / 250V B+ Filter 212 Volt 330uF / 250V B+ Filter 205 Volt 330uF / 250V B+ Filter 199 Volt 33uF / 250V 187 Volt 33uF / 250V 187 Volt 220uF / 200V 102 Volt 220uF / 200V 97 Volt Glöd Drivror 6,4 Volt (AC) Glöd Slutrör 6,6 Volt (AC) ===================================================================== |
Några noteringar
Tekniska data Little DOT MKII
=====================================================================
Typ .................................... Hörlursförstärkare
Input .................................. 1x Unbalanced Phono (RCA) Pair
Output ................................. 1x 1/4" Stereo Headphone out
1x RCA pre amplifier out
Driver Tubes ........................... 6JI
Output Tubes ........................... 6N6 SEPP (single ended push pull)
Frequency Response ..................... 20HZ - 50KHz (-1 dB)
THD+N .................................. 0.1% (50mW in to 300 ohms)
Headphone Impedance .................... 32 - 600 ohms
Input Impedance ........................ 50K ohms
Pre Amplifier output impedance ......... 600 ohms
Pre Amplifier Gain ..................... 3x - 10x (controlled via switches)
Pre Amplifier Voltage .................. 10V RMS (MAX)
Power Output ........................... 300mW @ 300/600 ohms
200mW @ 120 ohms
100mW @ 32 ohms
Power Consumption ...................... 28W (228V @ 0.124A)
Measurements ........................... 210mm (L) x 110mm (W) x 130mm (H)
8.26"(L) by 4.33" (W) x 5.18" (H)
Weight ................................. 2.5 kg or 5.5 lbs.
=====================================================================
|
