Testar & Modifierar NAD PP-1 RIAA-Förstärkare / Phono Steg |
|
INDEX
Senast uppdaterat
2015.05.14 Provspelar under e.m. & kvällen, detta låter bra! - Helgjuten ljudbild, allt är med och ligger 'rätt' - Saknar ändå lite längst ner i bas registret, inte riktigt samma 'punch' och stöd där som t.ex. MS-12b ger.

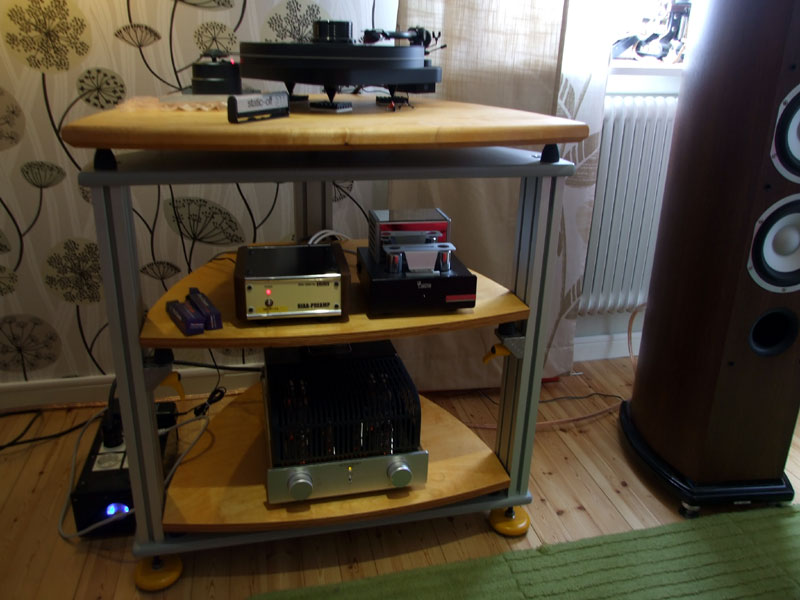

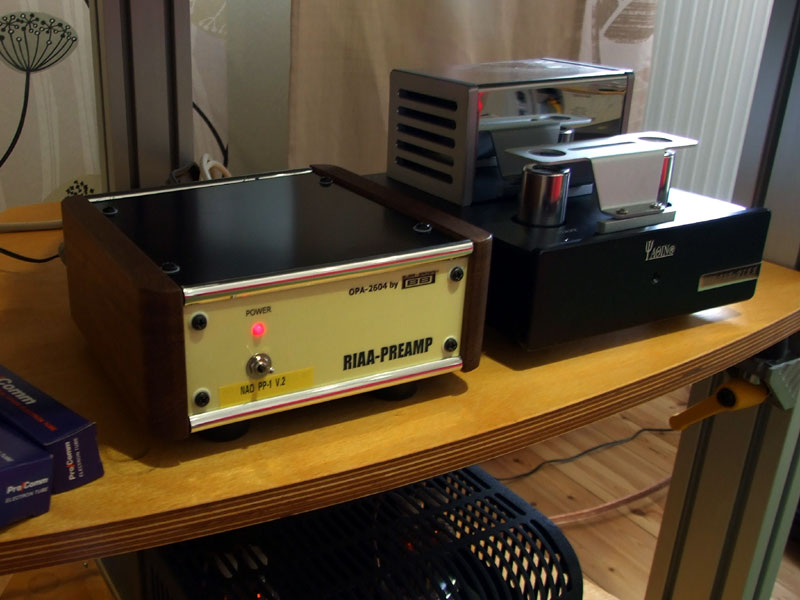

Provspelar PP-1 efter modifiering
Övrig utrustning: Skivspelare 'PRO-JECT RPM 1.3' med 'Ortofon M2 RED' MM pickup - Förstäraren är en 'AUDIOROMY M-828A' - Högtalarna är ett par TAGA PLATINUM F-100 v.2 - Högtalar kablarna är ett par 'The CHORD Company ODYSSEY 2' - Använder mina vanliga halv hyfsade 96Ω DIY Signalkablar och 'BADA LB-5600' strömfilter.
|

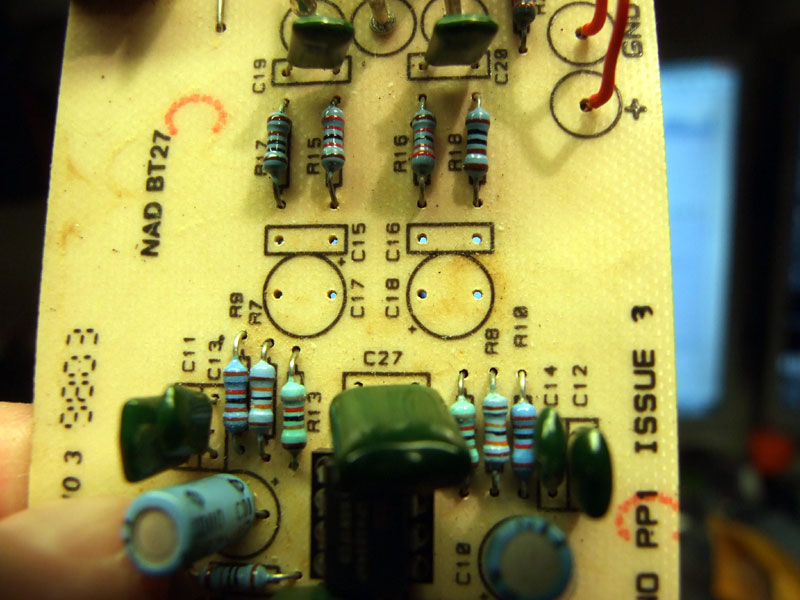

2015.05.12 Löder ur kondensatorerna C3/C4 och C5/C6 vid signal utgången och C15/16, C17/C18 vid signalutgången. Tot. 4st elektrolyter och 4st keramiska kondensatorer.

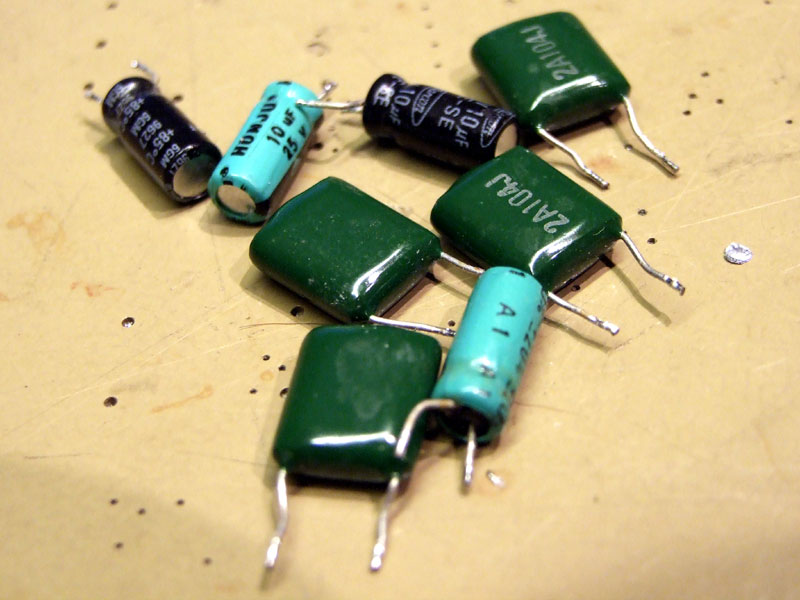

Löder ur original kondensatorer

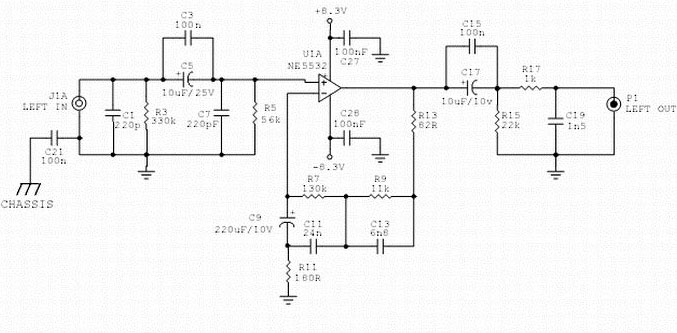

Krets schema

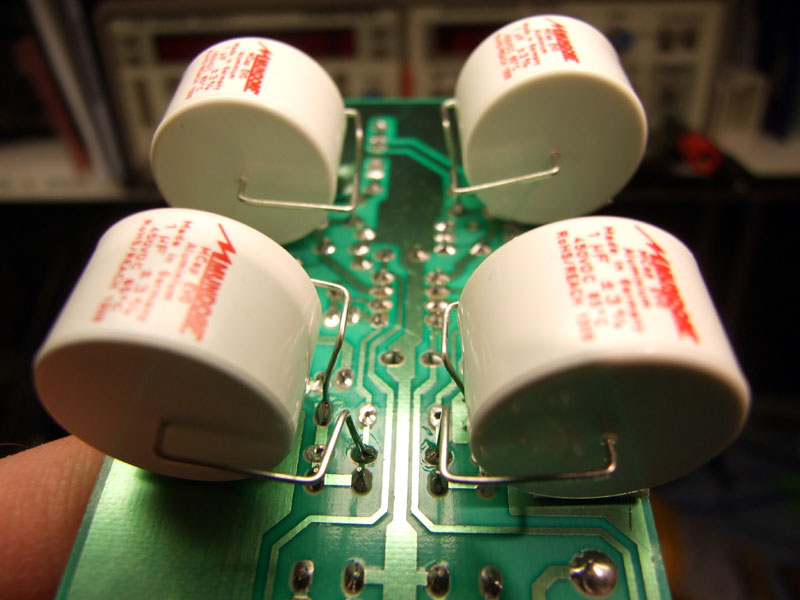

Kondensatorernas placering och funktion framgår tydligt av krets schemat ovan, dom sitter direkt i signalvägen vid in och utgångar. Ersätter kondensatorerna med 4st 'MUNDORF MCap EVO' 1uf/450V 'Audio Grade' kondensatorer - Storleken kommer sig av att just dessa är tänkta som högspännings blockerare (Blocking capacitors) i rör-förstärkare.

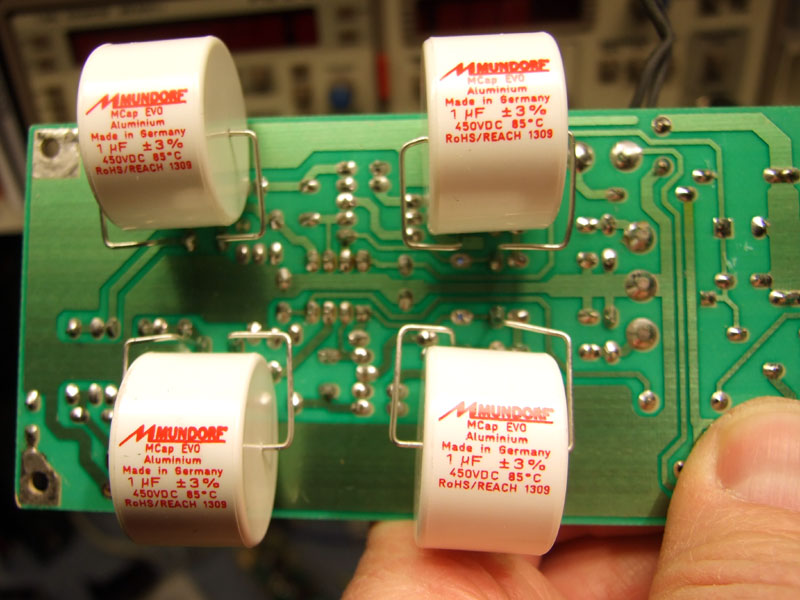

MUNDORF MCap EVO på plats

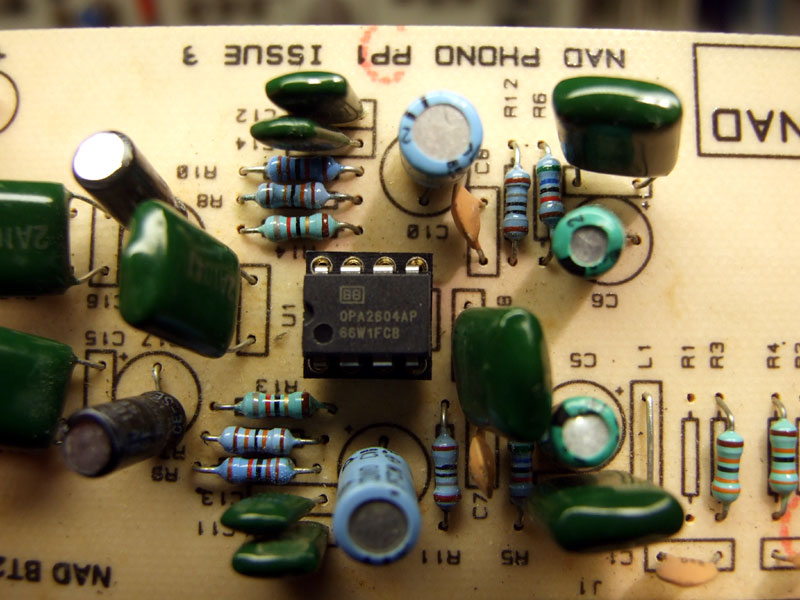

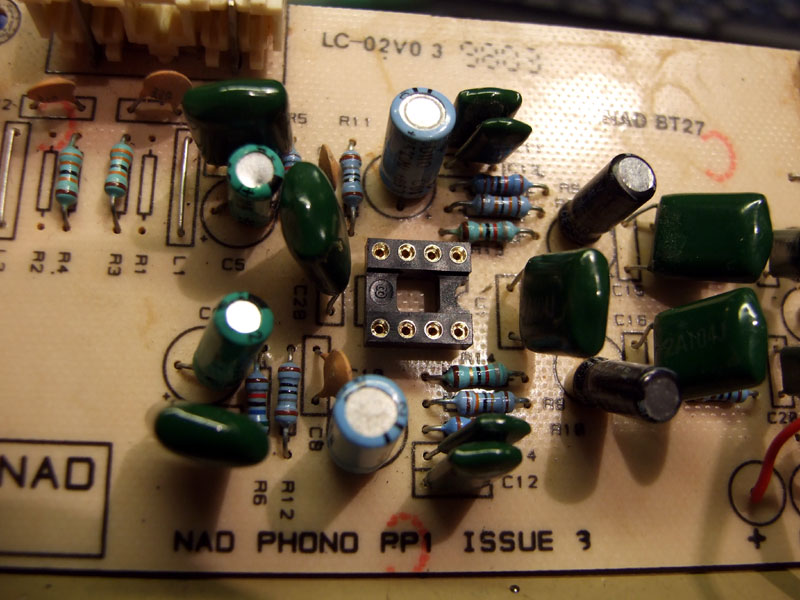

Löder ur original OP-Amp (NE5532) - Löder in en DIL-8 sockel och monterar den nya OP-Amp kretsen 'BurrBrown OPA2604'
Byter OP-Amp

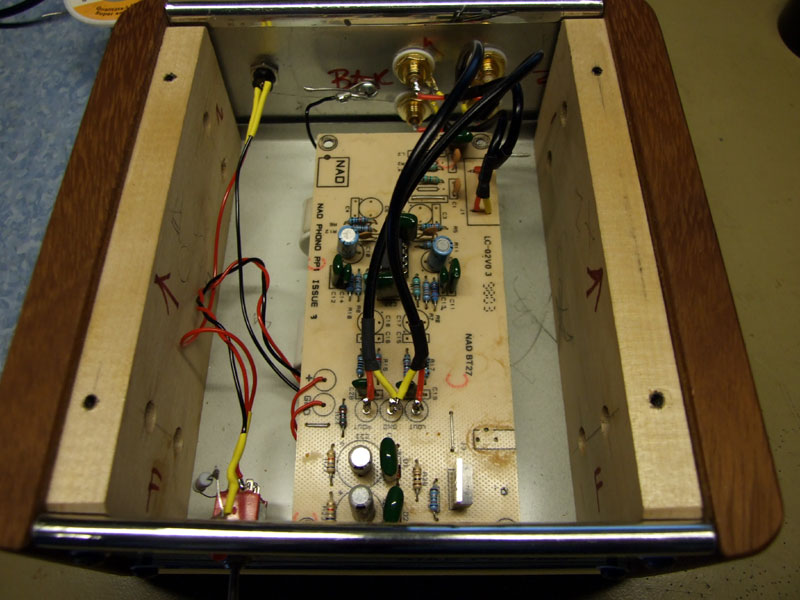

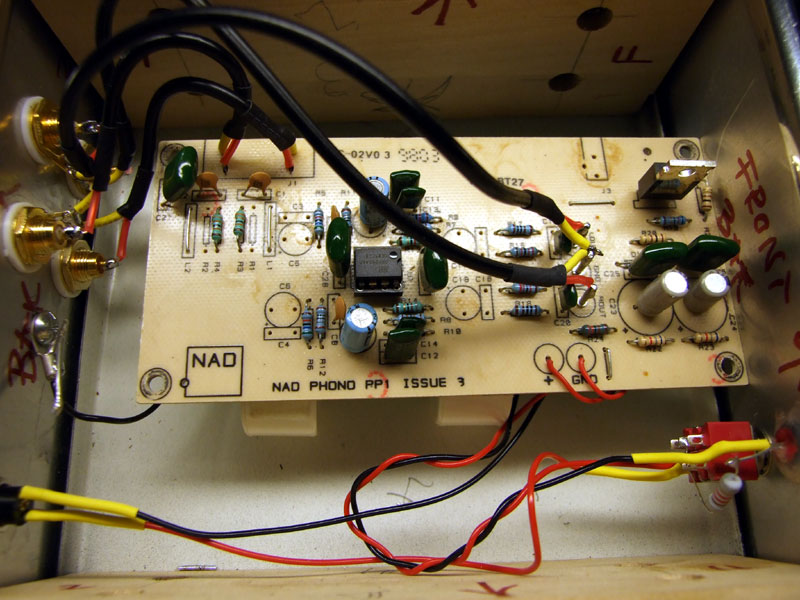

Monterar den modifierade Riaa förstärkaren i en lite större DIY låda, bl.a. dom stora kondensatorerna gör att det behövs lite mera utrymme.
Bilder
Använder korta skärmade lågimpedans kablar för inkoppling av dom guld pläterade RCA honorna vid in och utgångarna.
Data NAD PP1
Tekniska data NAD PP1 ===================================================================== Input impedance (R and C) .................. 47 Kohm + 220pF Input sensitivity (ref. 200mV output) ...... 2,5mV Signal to noise (A weighted, with cartridge connected) ..... 78dB (Unweighted, with cartridge connected) ..... 72dB Input overload (20Hz/1kHz/20kHz) ........... 55/63/580mV Rated distortion (THD 20Hz - 20kHz) ........ 0,04% RIAA response accuracy +/- ................. 0,5dB Dimensions excl. Power supply (W x H x D) .. 135 x 35 x 70 mm ====================================================================== |
Övrigt
Den modifierade PP-1 förstärkaren får inte längre plats i sin original låda, använder en DIY låda som jag även använder till bl.a. ett VELLEMAN K2573 RIAA försteg.

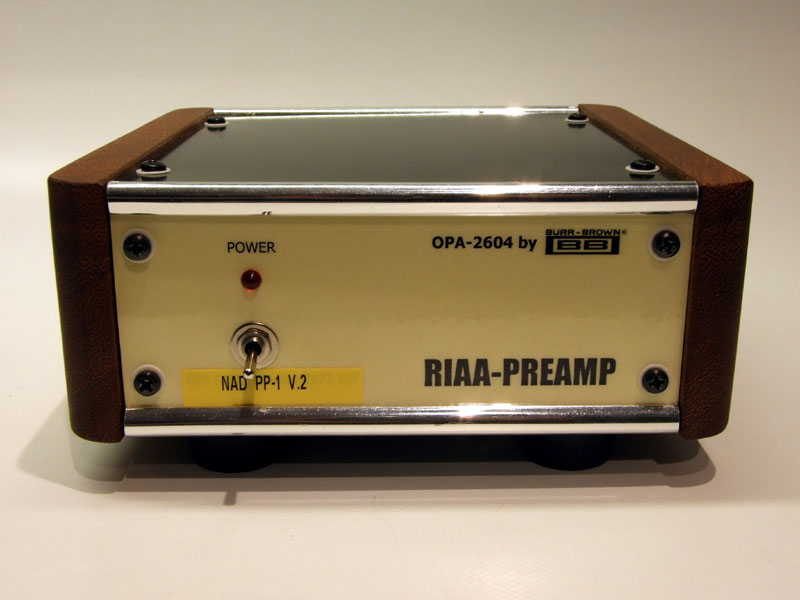

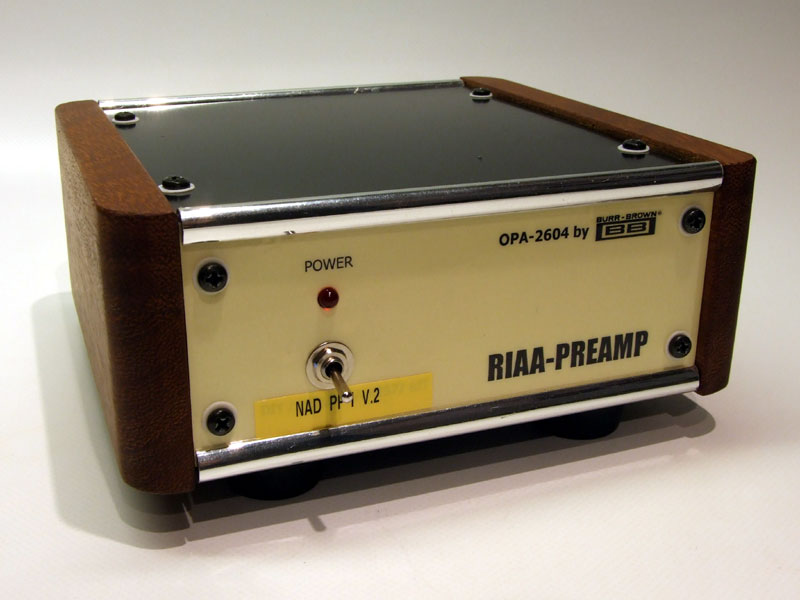

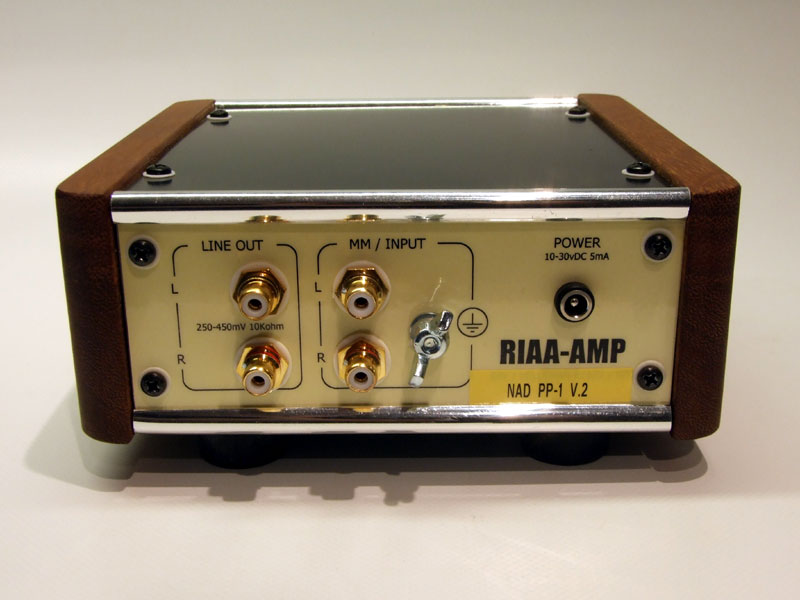

NAD PP-1 i ny låda / Frontpanel

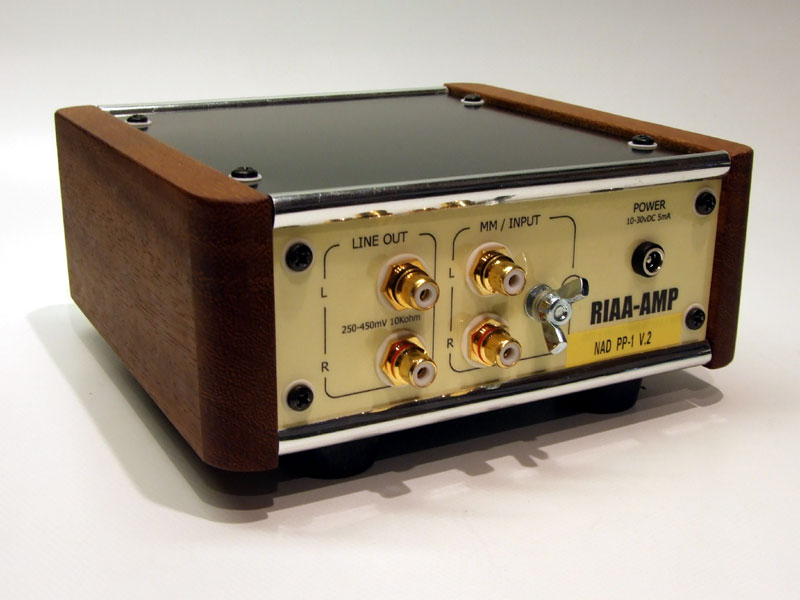

NAD PP-1 i Ny låda / Bakpanel
Referenser / Länkar m.m.
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
Leverantörer:
[L2]
Referenser:
[R1] Engelsk användarmanual för NAD PP-1
