'DIY projekt' 'Sound Industry' HiFi-Möbel | Projekt 6 |
INDEX
Senast uppdaterat
2013.08.19 'Sound Industry' hyllan finns nu även i ett lägre utförande med tre uppställnings ytor. Hyllorna är tillverkade i björk / kryssfaner och toppskivan i 30mm massiv stavlimmad björk.
'Sound Industry 700 Mk' i björk
'Sound Industry 700 Mk2' i björk / 'Sound Industry' Stativ

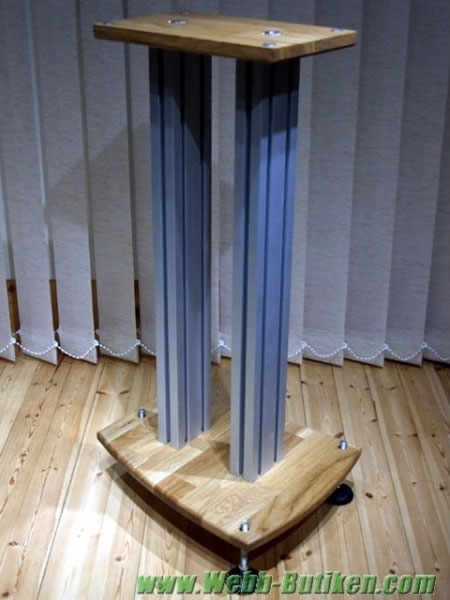

Tillverkade även 2st högtalarstativ i samma utförande. Använder dessa med ett par Dynavoice DM-6
'Sound Industry 700 Mk2' i björk / 'Sound Industry' Stativ
2011.04.29 Hyllan klar! Skruvade på gummibuffrar, maskinfötter och maskinhandtag igår kväll.
'Sound Industry 900 Mk2' i stavlimmad EK (Mk1 till höger)
Hyllorna vilar på 3st gummibuffrar, en i varje 'hörn' - Gummibuffrarna har skruvats fast i en montagevinkel som löper i ett T-Spår på aluminiumprofilerna. Montagevinheln lossas och justeras i höjd med maskinhandtaget.

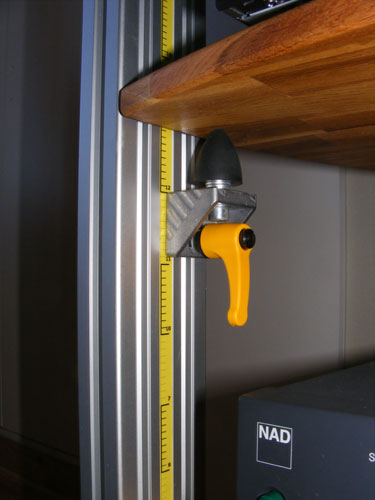

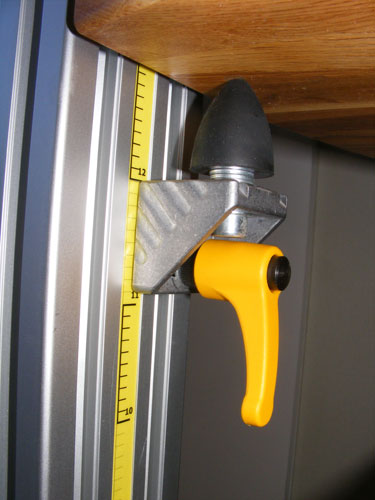

Montagevinkel med gummibuffer / Maskinhandtag och HE skala
Maskinhandtagen och en skala på varje aluminiumprofil gör att det är lätt att ställa in hyllorna. Skalan är graderad i HE[R1] (Höjdenheter) enl. IEC 60297 / DIN 41494 - Skalorna är graderade 0-17 HE

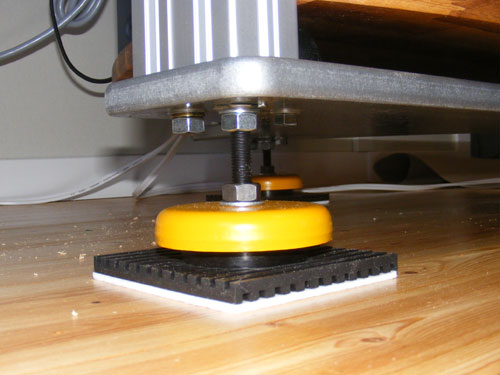

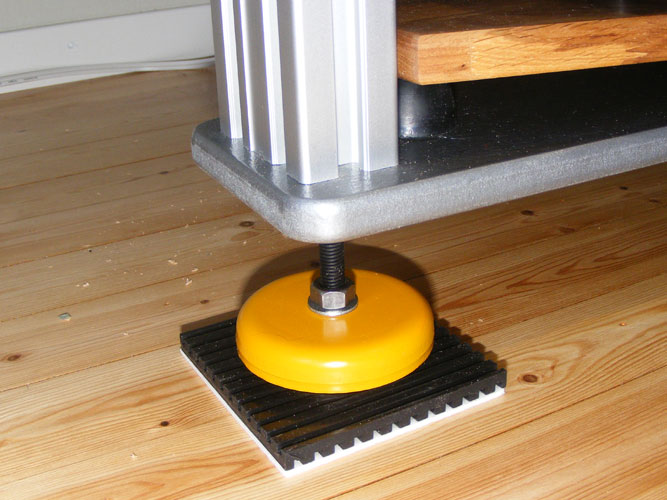

Maskinfot med vibrationsdämpare och självhäftande filt
Stommen står på 3st maskinfötter D80mm, dessa kan justeras i höjdled med en M10 skruv, skruven låses med M10 mutter när justeringen är klar. Vi använder även 3st 'Vibrationsdämpare' som försetts med självhäftande filt för att inte lämna märken i golvet.

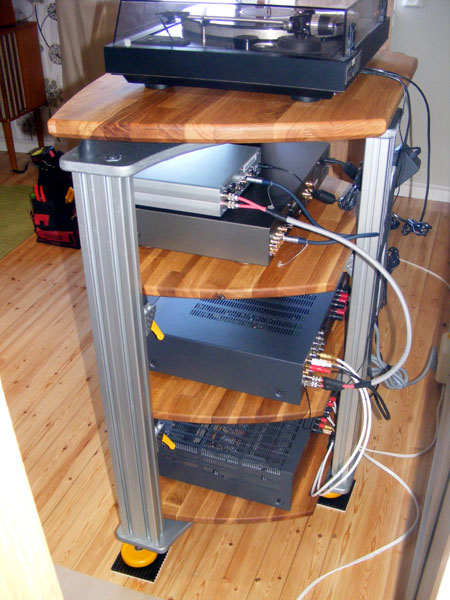

 Hylla bakifrån |
Dom tre aluminiumprofiler i stommen och hyllornas svängda form baktill, gör att allt blir väldigt lätt att komma åt.
inkoppling, justering av kablar o.d. blir enkelt och stilrent.
Maskinhandtagen är en kul 'option', om man inte vill att dom ska synas lika mycket kan man lyfta/vrida handtagen bakåt. Om man inte gillar handtagen alls kan man lika gärna använda muttrarna som följer med montagevinklarna i stället. Gummibuffrarna under varje hylla kan om man vill ersättas med 'Spikes' - Vi har inte fastnat i 'Spikes träsket' och tror på gummibuffrar... |
2011.04.19 Nu flyttar hyllan in i 'finrummet' - Håller på att iordningställa vårt 'lyssningsum' -->Här! kan man se hur det går.
2011.04.18 Stomme och hyllor färdiga, fick hem monteringsvinklarna för hyllorna idag. Provmonterade två hyllor med vinklar + gummibuffer, tog några bilder.

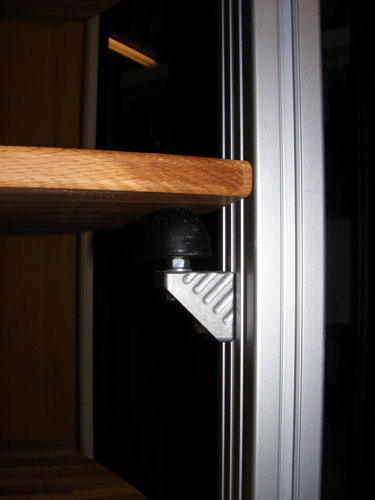

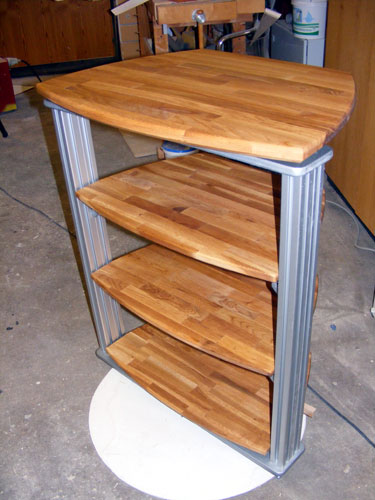

Nästan färdig hylla / Fästvinkel + gummibuffer under hyllplan
Högerklicka --> välj 'Visa bild' för större bilder.
Väntar fortfarande på maskinhandtagen och maskinskorna. Bär ändå upp hyllan till lyssningsrummet under morgondagen, måste prova...
2011.04.12 Kollar på material. Det mesta har vi redan hemma, har beställt: Maskinskor, hyllbärare (Fästvinklar) och maskinhandtag. Kvar att handla är lite färg, tänkte använda grå/silver hammarlack på dom delarna som ska målas.
Bygget
2011.04.17 Monteringen av stommen är väldigt enkel, använder 3st inslagsmuttrar och M10 gängstång men brickor/muttrar.

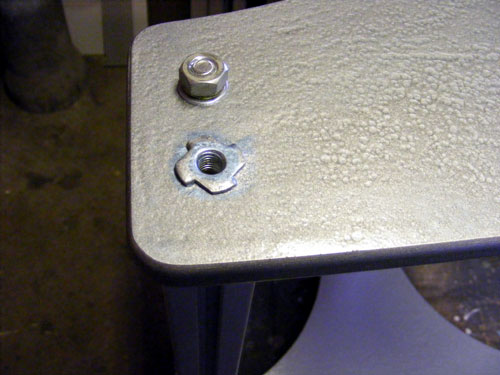

 Stommens överstycke / 3x gängstång |
Gängstängerna skruvas i inslagsmuttrarna på överstycket, går igenom aluminiumprofilen och
skruvas slutligen fast med bricka/mutter från undersidan.
Inslagsbulten som är 'ledig' på bottenstycket (Se högra bilden nedan) är för maskinfoten. |

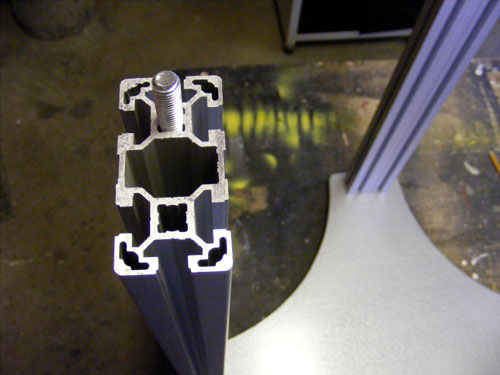

 Aluminiumprofil / gängstång |

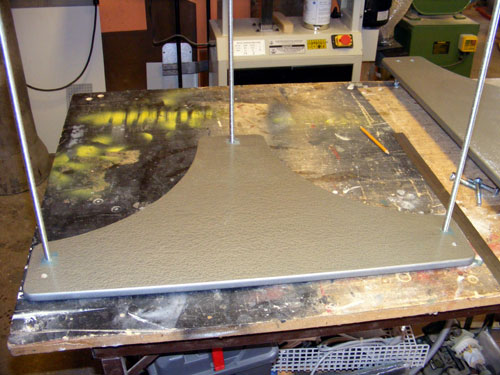

 Stommens bottenstycke fastskruvat |

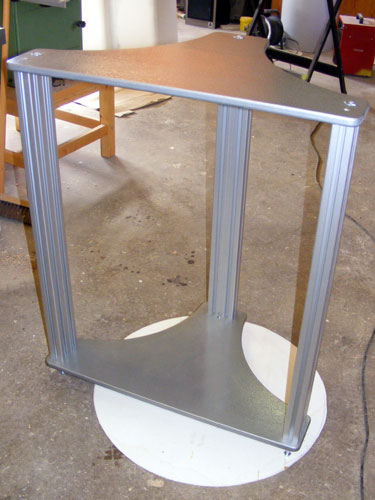

Stommen färdigmonterad
2011.04.16 Lackerar just stommens under och överdel. Oljar ek-skivor.
2011.04.15 Har limmat ihop lite EK-Hyllplan, sågat ut formen och putsat, har även gjort under och överdel till stommen av 19mm MDF-board och provmonterat.
Använder 3st inslagsmutter M10 och 3st gängstång M10+L855mm, gängstången går igenom respektive aluminiumprofil och låses med M10 muter/låsbricka. Använder även 3st inslagsmutter M10 för infästning av maskinskor.
Konstruktion
Grundkonstruktionen är rellativt enkel, en snygg hylla med fyra ytor för utrustning. Vi använder 3st aluminiumprofiler 80x40x800mm. 30mm massiv ek i botten och topp skivorna, 16mm massiv ek i hyllplan.
Några finesser:
- 3st ställbara hyllplan. Inställning sker med hjälp av låsspak och millimeterskala.
- Vibrationsdämpad stomme.
- Individuell vibrationsdämpning av toppskiva och hyllplan.
- 2st fasta Libeller för horisontaljustering av toppskiva.
- Ställbara vibrationsdämpade maskinskor.
Låsspak WN512 RAL 1021 / Gummibuffer / Maskinsko
För att dämpa vibrationer från golv (Husstomme) använder vi 3st kraftiga 'Maskinskor' - Om vibrationer ändå tas upp i hyllans stomme så sitter det även 3st gummibuffert under varje enskilld hylla. (Se skiss)
Skisserna är skapade i 3D med Google 'SketchUp' efter bara några timmars användning. (Är nybörjare på SketchUp) 'SketchUp' är lätt att använda, man är igång o.m.g. med massor av bra instruktions filmer. Efter bara några minuter har man ritat sin första stol...

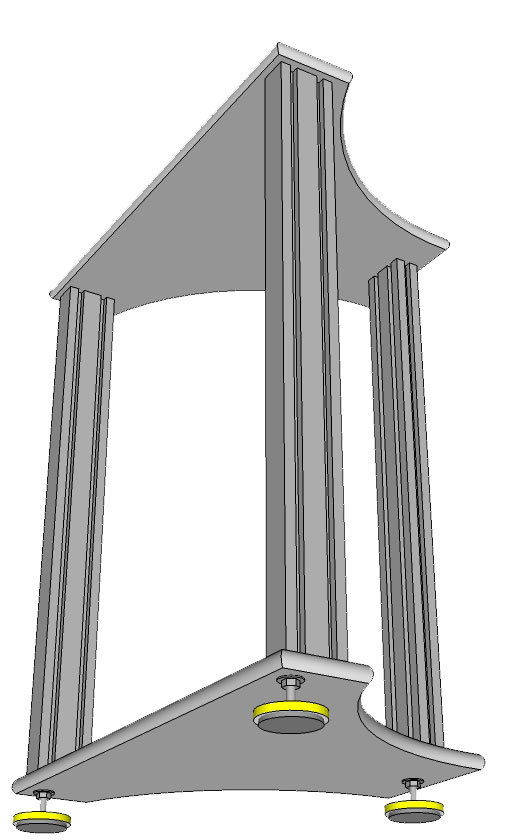

Skiss / stomme med maskinfot / skapad med Google 'SketchUp'
Högerklicka --> välj 'Visa bild' för större bilder.

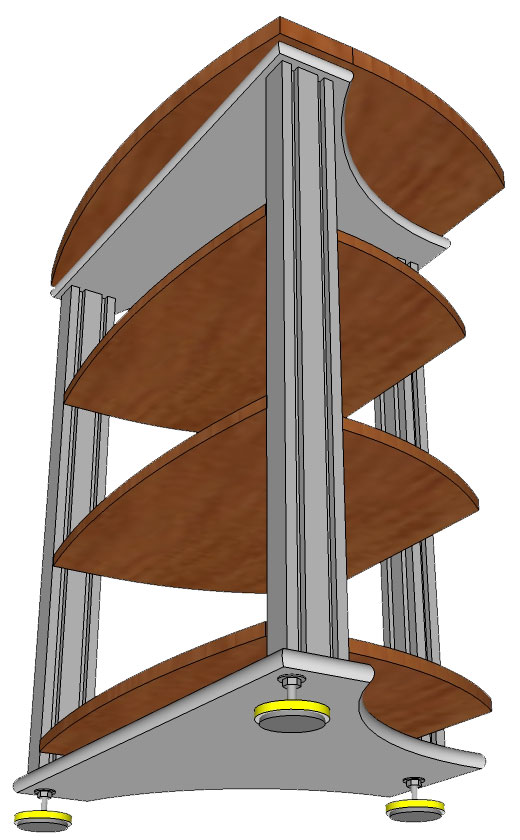

Skiss / med hyllor / skapad med Google 'SketchUp'
Högerklicka --> välj 'Visa bild' för större bilder.
Vi kommer även att prova att använda 'vibrationsdämpare' art.nr# 30-9687 CLASOHLSON.se[L6] under maskinskorna. En annan idé är att använda 'spikes' istället för maskinskor och gummibuffers.
Tekniska data ============================================================================ Höjd total/stomme .............................. 930-960/870-900 mm Bredd total/stomme ............................. 730/720 mm Djup total/stomme .............................. 500/440 mm Vikt ........................................... Kg Höjd Justering hyllstomme (Maskinfot) .......... +/- 20mm (40mm) Höjd Justering topphylla ....................... +/- 8mm (16mm) Höjd Justering hyllplan ........................ +/- 8mm (16mm) Max lämpligt antal hyllplan .................... 5st ============================================================================ |
Material / Kostnad
6st WN512 RAL 1021 inv. Ställbar låsspak i glasfiberarmerad termoplast 14,30kr+0,80+moms [L1]
3st Maskinsko 80x25 mm 120kr [L3]
Hyllbärare till hyllplan [L5]
3st Aluminiumpelare / Profil B80mm x D40mm x H800mm [L5]
0,5L Hammarlack
Länkar / Leverantörer / Referenser
[R1]wikipedia.org - Om höjdenhet (HE)
[L1]www.wiberger.se - Maskinelement, handtag m.m.
[L2]BILTEMA.se - Gummibuffer m.m.
[L3]duabhuset.se - Maskinskor m.m.
[L4]IKEA.se - EK-Bänkskiva m.m.
[L5]JBCNC.se - Aluminiumprofiler, fästvinklar m.m.
