Testar 3x Kina tillverkade handapparater PUXING PX777, BAOFENG UV-5R, WOUXUN KG-699E 65-85MHz / VHF / UHF |
INDEX
2016.02.20 Testar även att köra min 'Duinopeak xBee UART Adapter' och den återvunna styr kabeln med 'BEOFENG UV-5R' - 'CHIRP' programmet kastar upp en varning om att detta inte är testat, men allt fungerar som det ska! - Absolut problem fritt!

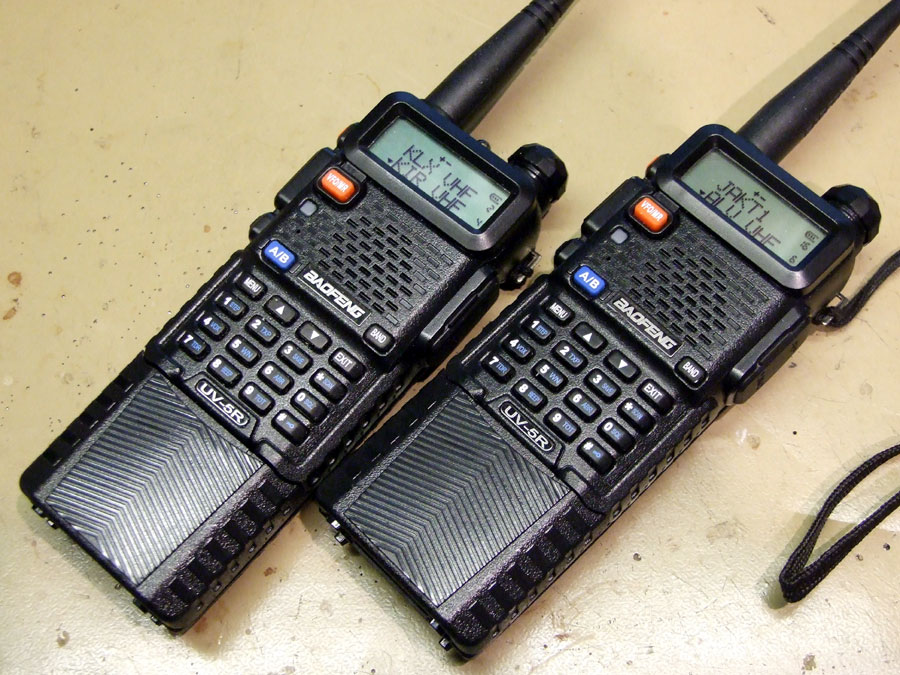

2st BEOFENG UV-5R VHF/UHF radio / DEMO film
Spelade in en liten --> DEMO Film där jag programmerar en BAOFENG UV-5R - Har även en Wouxun KG-699E VHF 66-88MHz radio på gång, måste naturligtvis även prova detta på den a.s.a.p.
2016.02.18 Ska försöka att programmera ett antal PX777 apparater för jaktkanalerna på 155MHz, har införskaffat en programmeringskabel som ska kopplas via hörlursuttaget till dator med USB. (Se bild)

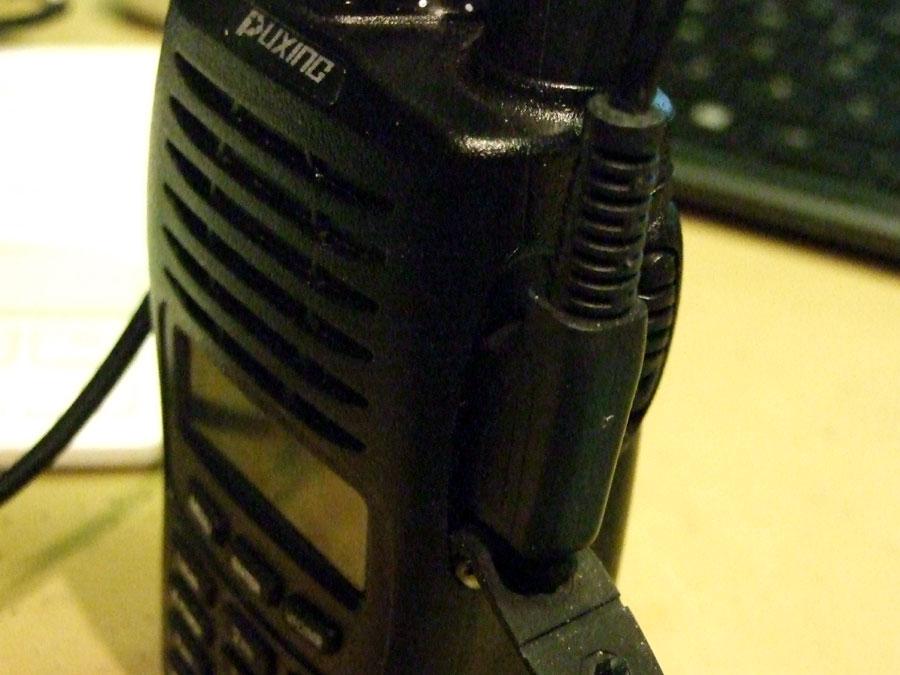

En bunt PX777 / Datakabel i hörlursuttag
Det visar sig att den inhandlade kabeln har en förfalskad (Fake) krets i stället för den annonserade 'Prolific PL2303HX kretsen - Trots att tillverkaren hänvisat till ett otal tänkbara lösningar och drivrutiner kvarstår fel meddelandet 'This Device cannot start (Code 10)' - Bara att ge upp och prova med något annat. (Enl. uppgifter på nätet så kan det gå att få igång detta men rätt drivrutin, mitt tålamod vill däremot inte prova nått mera)

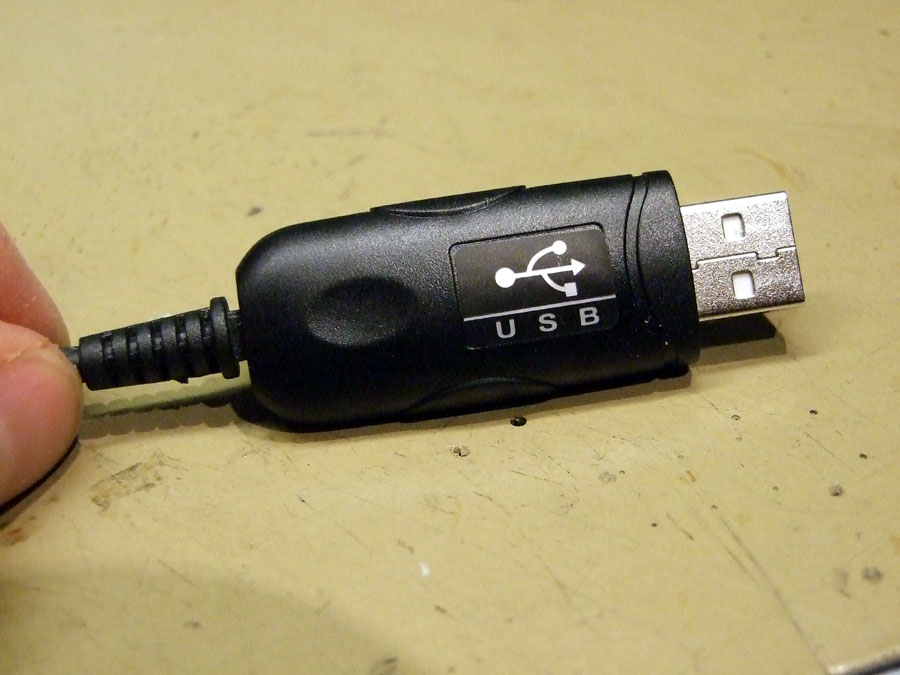

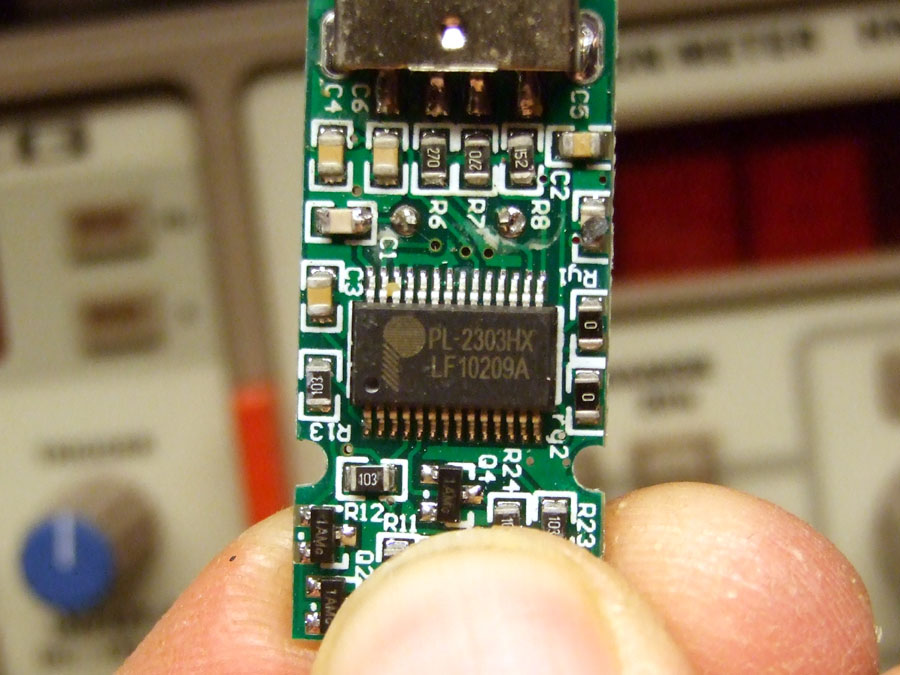

'Fake' Kabel med 'oäkta' Prolific PL2303HX chip
Lösningen heter 'Duinopeak xBee UART Adapter' - Den är inhandlad för att köra config på APRS/GSM moduler som ska användas i olika 'Arduino' projekt. I praktiken är det en USB/TTL(CMOS) nivå omvandlare, kretsen heter 'FTDI FT232RL' den kan användas för detta utan några ändringar, bara att löda in kabel/kontakter som 'återvunnits' från 'Fake' kabeln. Inkopplingen framgår av bilderna (Kopplar in på RX/TX/GND)

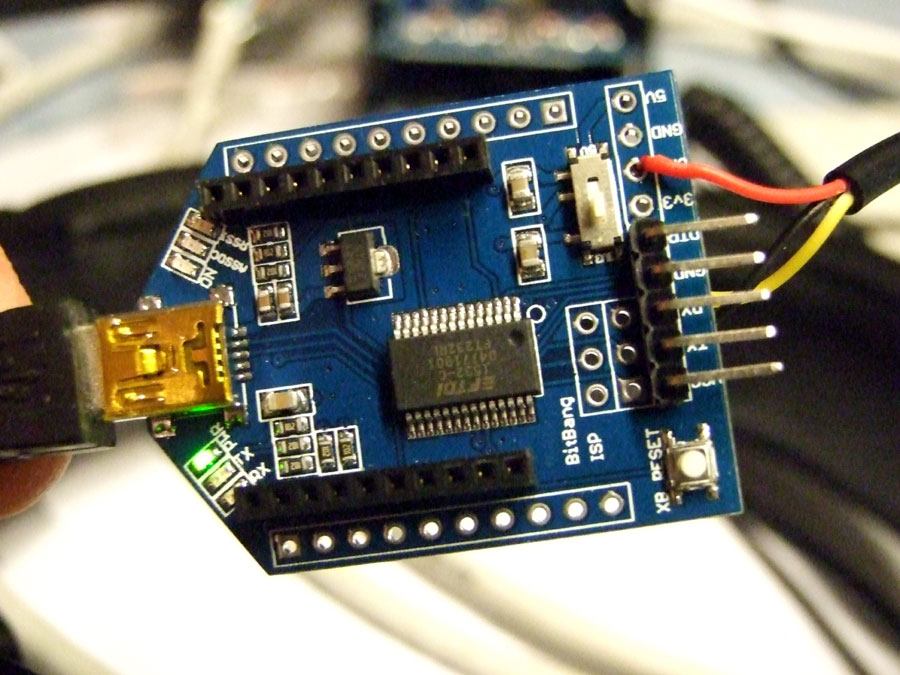

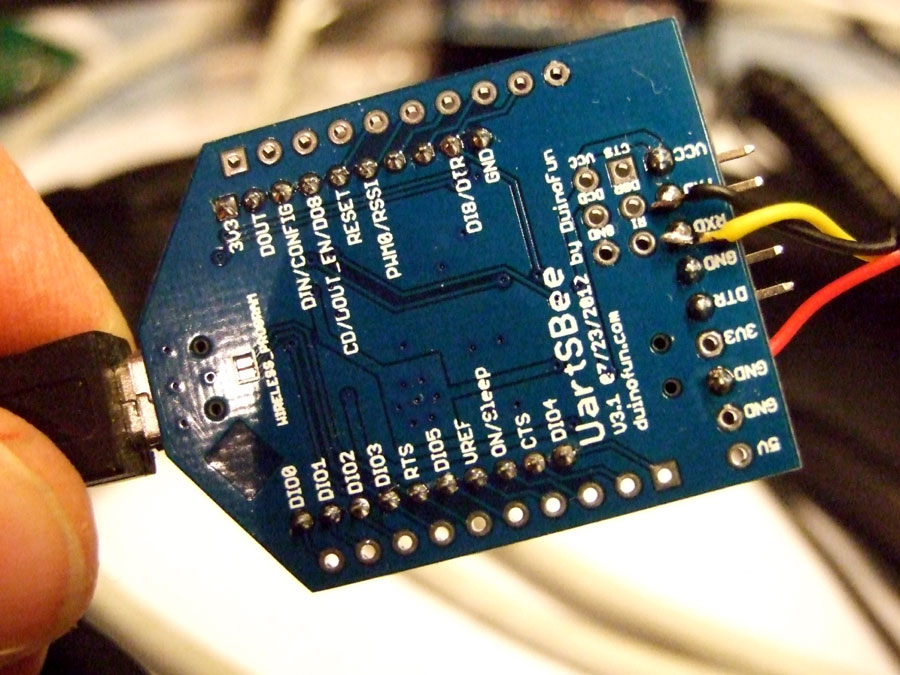

Duinopeak xBee UART Adapter fram / baksida
Windows 7 hittar och installerar drivrutiner utan några problem. Använder sedan programvaran 'CHIRP' för att läsa ut / lägga in kanal data i radio apparaterna.

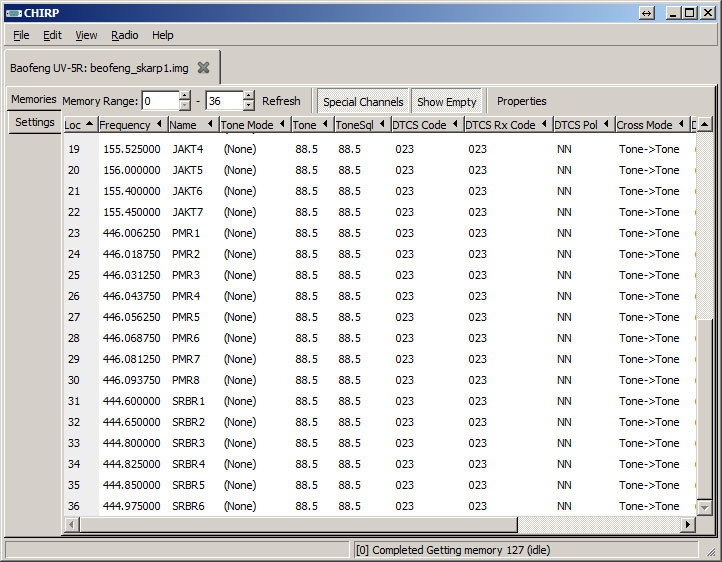

Skärmdump från prg. vara 'CHIRP'
Provar även att använda PUXING's egen programvara PX6IN1, det fungerar också men jag anser att den är något sämre. Det går bl.a. inte att lägga in kanal namn, det går inte heller att välja com port högre än com4.

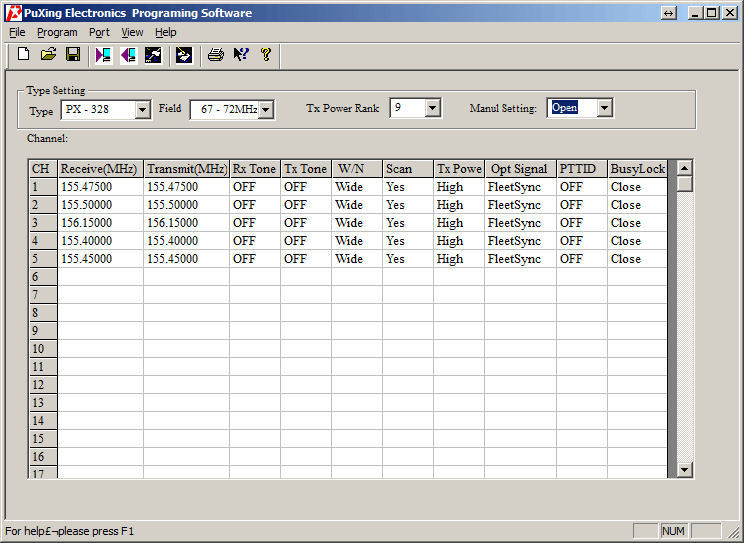

Skärmdump från Puxing original program
- Puxing 777 - VHF Tranceiver - (Sambon's nya jaktradio)
2010.01.05 Nu har Puxing radion varit ute i skogen lite. När Sambon provade att använda den medföljande 'Hörtelefon-sladden' så hörde dom andra i jaktlaget ingenting. Hemma vid köksbordet kunde vi konstatera att mikrofonen på Hörtelefon-sladden är VÄLDIGT okänslig.
Tillsammans med den svaga modulationen som jag nämde tidigare så blir allt helt enkelt nästan ingenting. Om man talar MYCKET nära mikrofonen och rellativt högt så går det nog att använda, men ute på jakt så måste man kanske vara lite tyst...
2009.11.04 Hämtade och packade upp Puxing radion idag. Första intrycket är överraskande bra, det följer med en massa tillbehör som inte brukar följa med som standard. Detta fanns i kartongen:
Det som uppfattas som lite extra är: Hörtelefon med PTT, ett extra batteri och Adapter till BNC kontakt för antenn. Dessa tillbehör får nog i dom flesta fall köpas extra vid köp av någon annan radio.

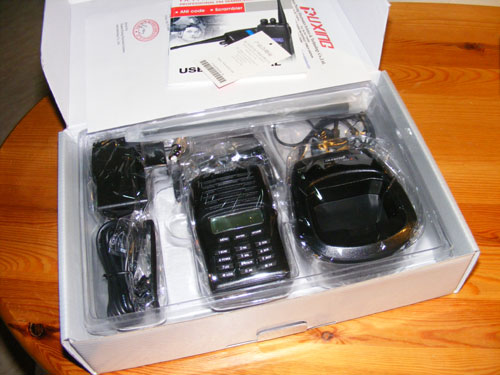

Första titten, massor med grejer följer med...
Radion levererades med följande kanaler förprogrammerade 155.425 MHz / 155.475 MHz / 155.500 MHz / 155.525 MHz / 156.000 MHz - Med lite handpåläggning så ska den kunna fungera ända ner på 138MHz, jag återkommer när jag testat detta.

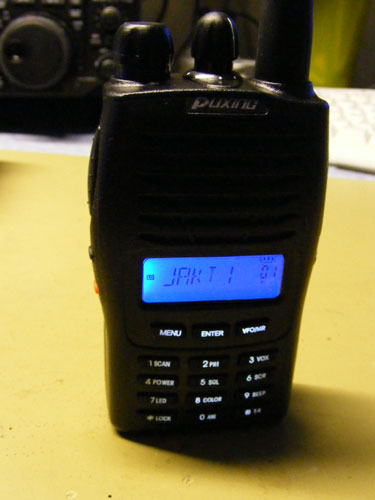

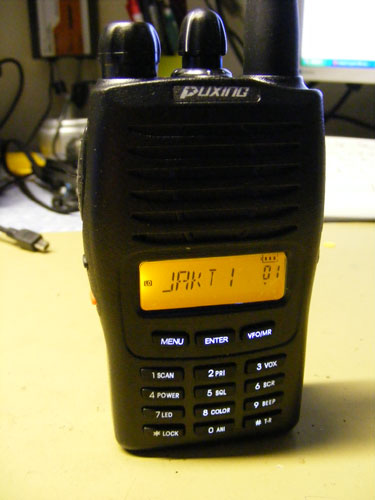

Puxing 777 / inställning för blå / gul display
Radion ger ett gediget intryck redan från första stund. Knappar / kontakter och tillbehör verkar att vara av god kvalite. Radion verkar att vara rellativt bra skyddad för damm och måttliga vattenstänk (Notera! Den är inte vattentät!)
Köpte även skyddsväska i läder (Extra tillbehör) - Den var lite trång att få på men borde kunna skydda radion lite extra. Ett problem som noterades direkt är hur man ska ladda batterierna? Det finns inget uttag för reseladdare (Sladd) så man måste ta ur radion från väskan för att kunna ladda den i bordsladdaren....

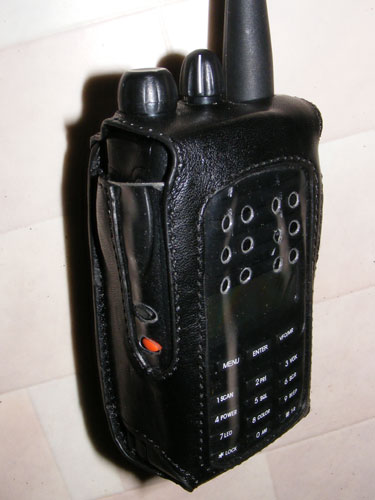

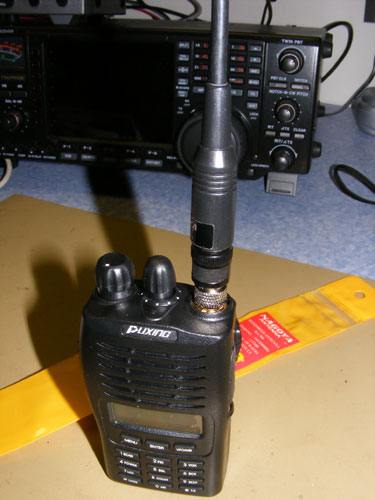

Puxing 777 med skyddsväska / BNC adapter och Nagoya antenn
Med den medföljande BNC adaptern är det lätt att koppla in kastantenn eller bilantenn. Det finns även skogsantenner med BNC anslutning, radion har en SMA-Male kontakt. (Det finns även skogsantenner som passar direkt i radion)
Ladda batterier...
Som jag nämde tidigare så borde det finnas en anslutning för reseladdare (Eller bil-laddare***) så att batteriet kan laddas när radion är i skyddsväskan. En annan liten design miss är hur man ska ladda det tomma extra batteriet efter att man bytt till ett laddat på radion?? - Det går inte att ladda batterierna lösa. Batteriet måste sitta i radion för att denna sedan ska kunna ställas i bordsladdaren.
***Not - Nej det finns inte en bil-laddare som tillbehör till Puxing radion, däremot finns en 'Biladapter' som ersätter batteriet och gör att man kan köra radion från bilens cigarett tändar uttag. Man kan alltså INTE ladda batteriet med 'biladaptern'

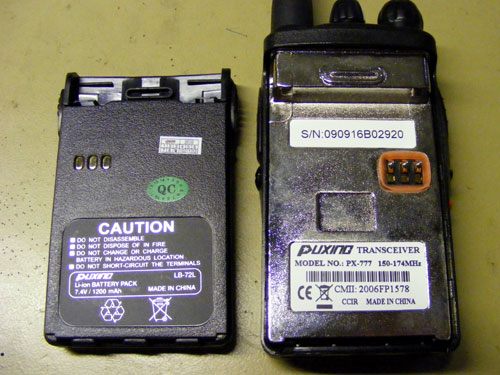

Puxing 777 med batteri
Programmera PUXING PX-777
Apparaten är väldigt lätt att programmera manuellt, här är en liten manual på 1 sida, lägg in minneskanaler i PUXING PX777 25kb .pdf fil
Heja PUXING!
Nåja, när man lägger Puxing radion jämte min Yaesu VX2E amatörradio så ser Puxing radion ut som en klump! - Men jämförelsen är INTE riktigt rättvis! Puxing radion ger 5W uteffekt vilket brukar gå med ute på jakt passet, det är framförallt detta som gör att storleken ökar, original batteriet dom följer med är på 1200mAh, det finns 1600mAh batteri som extra tillbehör. Även batteriet storlek påverkar radions storlek.
I Yaesu VX2an sitter det ett 1000mAh batteri och uteffekten vid batteri drift är blygsamma 1,5W i högeffekt läge (1W = Lågeffekt läge på Puxing radion)
Yaesu radion kostade dessutom drygt dubbelt så mycket när den köptes in...
PLUS :-)
MINUS :-(

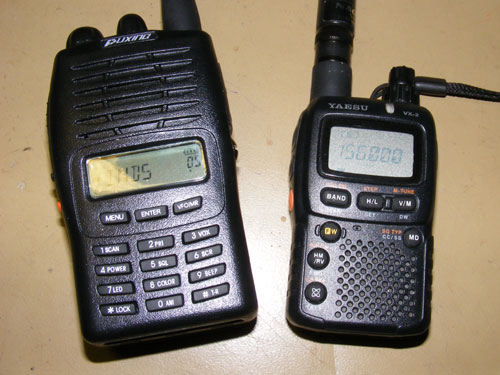

Puxing 777 vs. Yaesu VX2E
Technical data for PUXING PX777
========================================
Type .................... Handheld VHF Tranceiver
Frequency Range ......... VHF 136MHz-174MHz
Memory channels ......... up to 128 channels
Frequency stability ..... 2.5ppm
Antenna impedance ....... 50Ω
Operating Voltage ....... DC 7.4V(Rechargeable Li-ion battery)
Mode of operation ....... Simplex or semi-duplex
Dimensions .............. 62(W)x 117(H)x 35(D)mm
Weight .................. 215 g (radio + batteri + antenn)
Transmitter
Output power ............ 5W/1W
Modulation .............. 16kfF3E / 11kfF3E (WFM/NFM)
Maximum deviation ....... =5kHz(Wide) / =2.5kHz(Narrow)
General:
Microphone .............. Inbyggd + 'Handsfree' med PTT
Manufactory ............. Xiamen Puxing Electronics Science
and technology Co, Ltd.
Xiamen, China (P.O.C)
|
BAOFENG UV-5R
BAOFENG UV-5R är en 'trippel band' radio för VHF 136-174Mhz, UHF 400-520Mhz och 65-108MHz WFM rundradio. Den kan t.ex. användas på både 2M och 70cm matörradio band, eller på 444/446MHz PMR band.

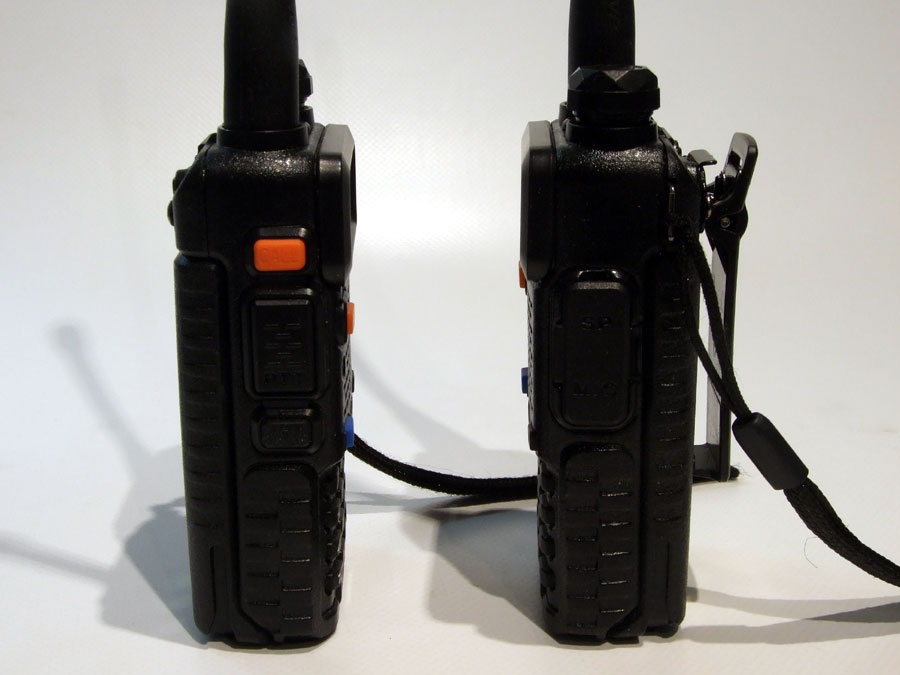

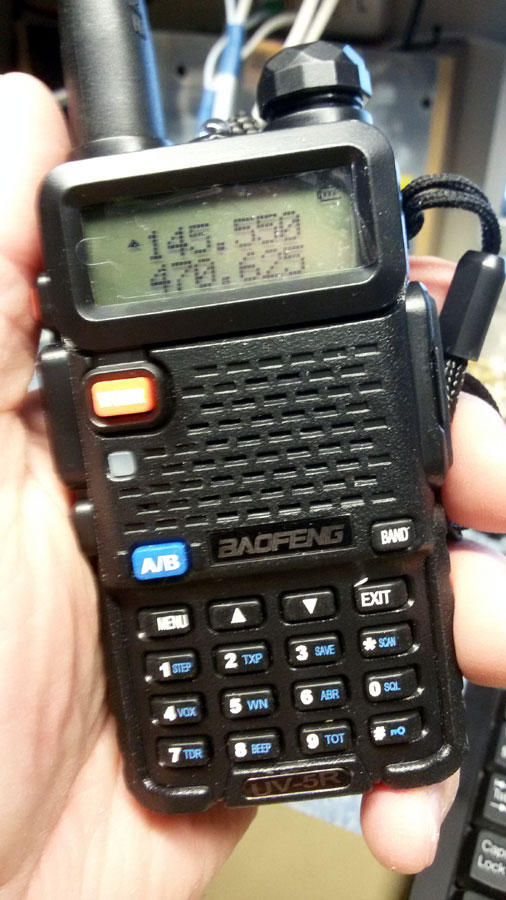

BAOFENG UV-5R Fram / bak / sida

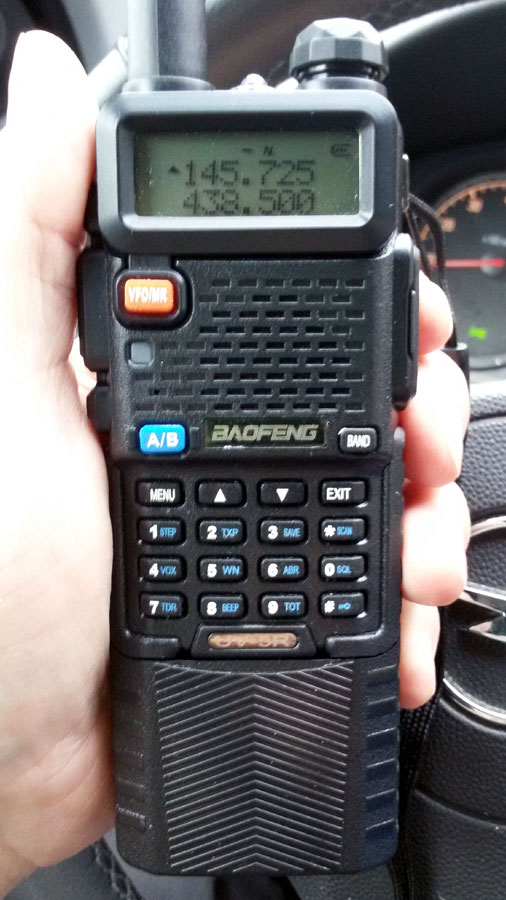

BAOFENG UV-5R / Med 3800mAh batteri
Technical data for BAOFENG UV-5R
========================================
Type ......................... Handheld VHF / UHF Tranceiver
Frequency Range .............. 65-108MHz(FM Receive only)
136-174MHZ and 400-520MHZ (TX/RX)
Channel No ................... 128
Frequency Stability .......... ±2.5ppm
Antenna ...................... High gain DualBand antenna
Antenna Impedance ............ 50Ω
Operating Voltage ............ DC 7.4V
Mode of operation ............ Simple or semi-duplex
Dimension(W x H x D) ......... 100 x 52 x 32 mm
Weight ....................... 250g (including battery, antenna)
Transmitter
Output power ................. 4W / 1W (Max 5W)
Modulation Mode .............. 16kfF3E / 11kfF3E (WFM/NFM)
Maximum deviation ............ max 5kHz (Wide) / max 2.5kHz (Narrow)
Spurious Radiation............ max 7µW
Adjacent Ch. power ........... =-65dB(Wide) / =-60dB(Narrow)
Pre-emphasis characteristics.. 6dB
Current ...................... =1.6A(5W)
CTCSS/DCS deviation .......... 0.5±0.1kHz(Wide) / 0.3±0.1kHz(Narrow)
Intermediation sensitivity ... 8-12mv
Intermediation distortion .... <10%
|
WOUXUN KG-699E
WOUXUN KG-699E är en 'singel band' radio för 66-88MHz, den är tänkt att användas som 'yrkesradio' på 85MHz bandet. (Lastbils frekvenserna) - Apparaten är välbyggd och välutrustad, har bl.a. 200 minnesplatser.
Att lägga in kanaler i minnet manuellt är ganska enkelt, men inte helt logiskt då detta görs i en under meny? (Menu 44) - När all programmering är klar så kan man enkelt 'låsa ner' apparaten i kanal läge med [POWER ON]+[MENU]
Åkeriradio Kanal 1 (Nationell) 85,9375
Åkeriradio Kanal 2 (Nationell) 85,9675
LBC Riks (Nationell) 86,1375 o 86,1625
LBC Allmän (Lokala) 85,3375, 85,6125 o 85,6625

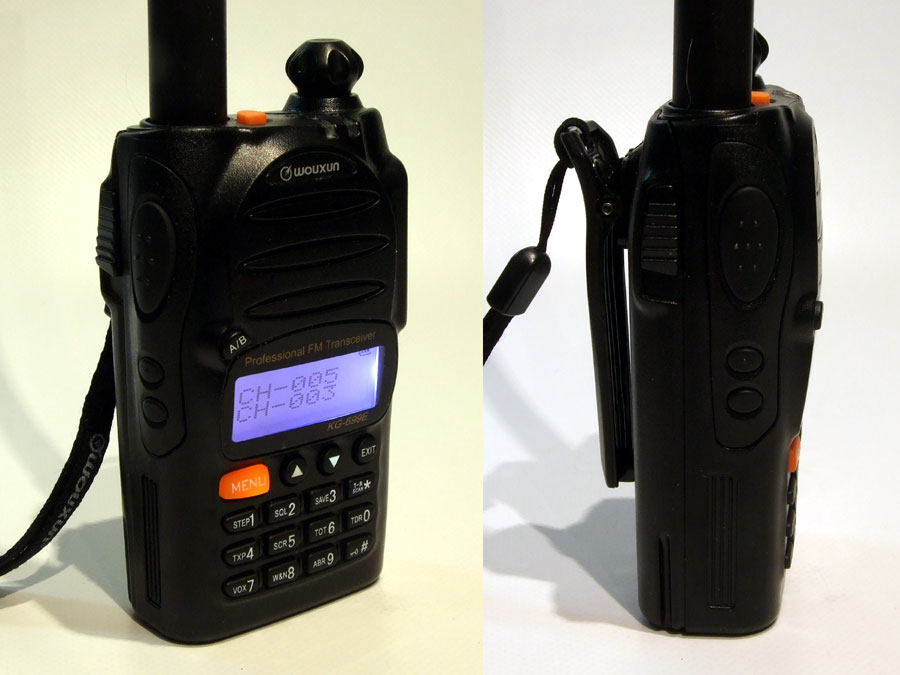

WOUXUN KG-699E fram / bak / sida

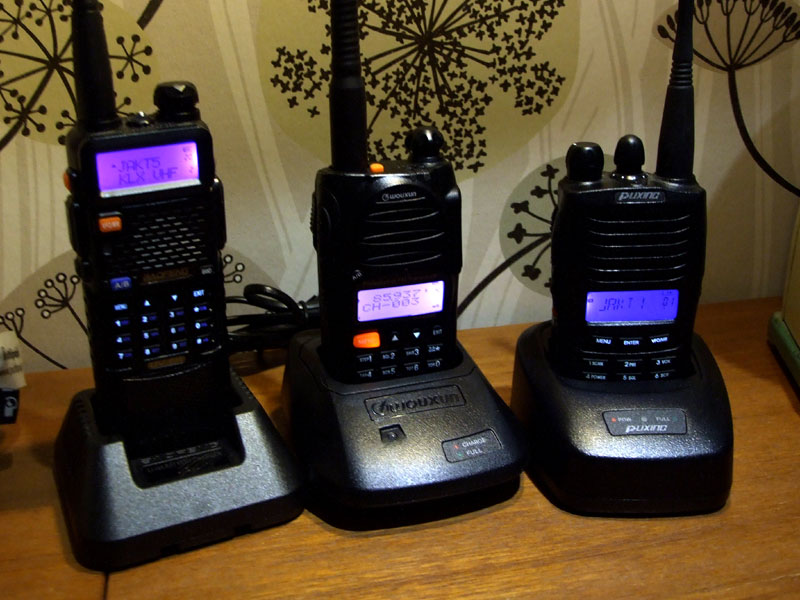

WOUXUN KG-699E med Laddställ
Technical data for WOUXUN KG-699E ======================================== Type ......................... Handheld VHF Tranceiver Frequency Range .............. VHF 66-88MHz Mode of operation ............ Simple or semi-duplex Output power ................. VHF 5W/1W Antenna Impedance ............ 50Ω Frequency stability .......... ±2.5ppm Max frequency deviation ...... <+-5KHz (wide / narrow) Mode ......................... F3E(FM) Silent sensitivity ........... <0.2µv Audio Power .................. max 700mW Adjacent channel Power ....... <-60dB Rated Voltage ................ 7.4V DC±10% Battery type ................. Li-ion battery Battery capacity ............. 1400mAh Dimension(LXWXH) ............. 62 X 39 X 105mm (Not Antenna) Weight ....................... 250g Working temperaturev ......... -30 ~ +60 Degrees Celsius Memory Channels .............. 200 groups Standby time ................. 100 h Channel step ................. 5/6.25/10/12.5/25KHz Wide/Narrow Band ............. 25kHz/12.5kHz CTCSS/DCS function ........... 105-DCS/50-CTCSS |
Länkar / Leverantörer / Referenser
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
Leverantörer:
[L1] Limmared.nu
[L2] Rakom.se
[L3] eBay.com
Länkar / Referenser:
[R1] Svensk användar manual för PUXING PX777 70.7Mb .pdf fil Från rakom.se i Borås
[R2] Engelsk användar manual för PUXING PX777 4.8Mb .pdf fil
[R3] Engelsk användar manual för BAOFENG UV-5R 3,5mb .pdf fil
[R4] programmera PUXING PX777 25kb .pdf fil
