![]() - Solpaket 'Borö 4-2' -
Under våren / Sommaren 2008 kommer vi att installera solfångare till ett vattenburet värmesystem.
Vi har köpt ett 'Solpaket' från Borö (Solpaket 4-2) via http://www.vvsonnet.se. Solpaketet är utformat för att kunna ladda

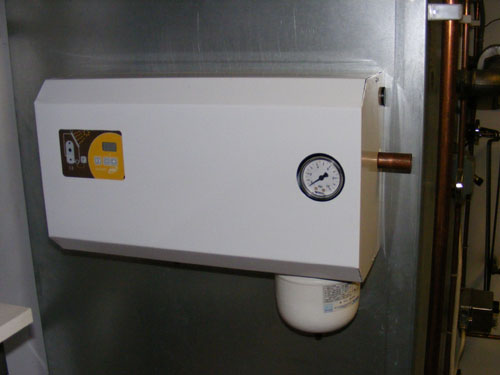

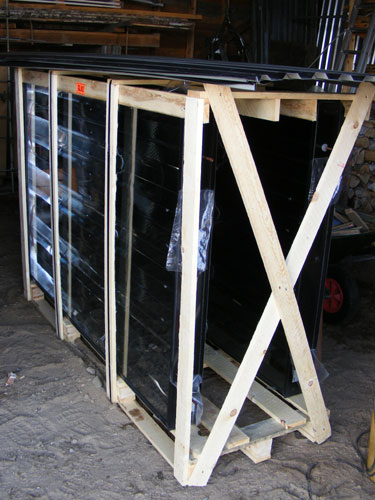

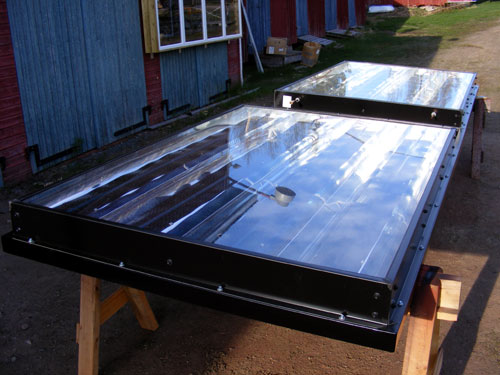

accumulator- tankar som inte är förberedda med solslinga. Paketet innehåller: 2st Solfångare SRC
(Platt solfångare), Drivpaket med styrautomatik, Platt värmeväxlare samt en cirkulationspump för ladd-krets till accumulatortank.

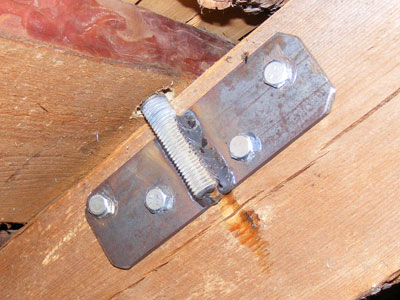

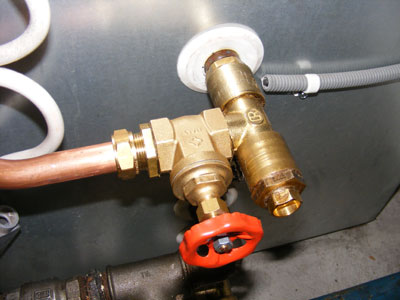

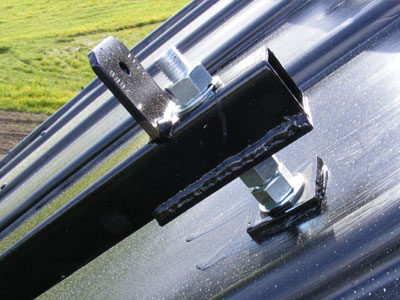

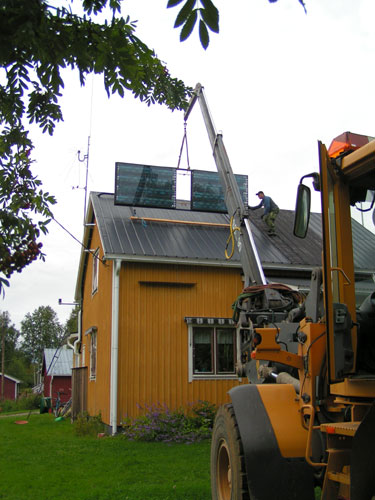

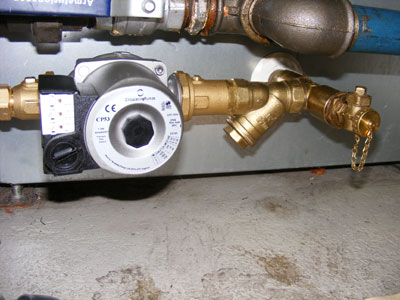

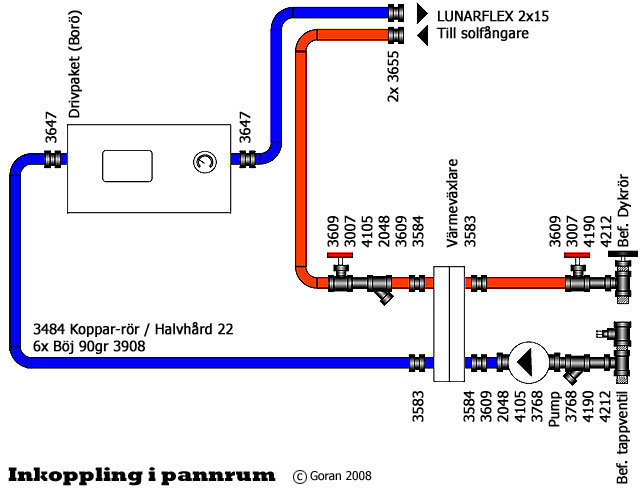

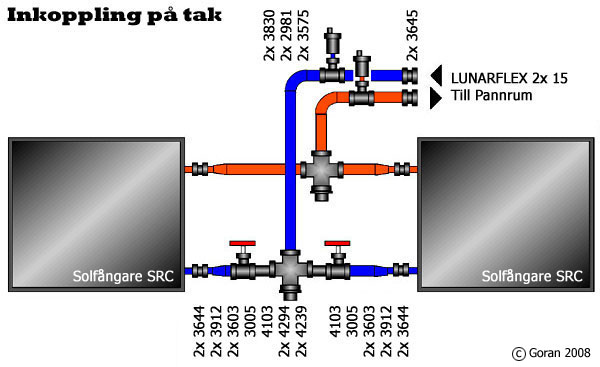

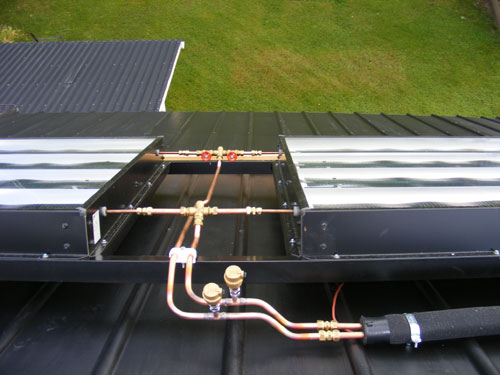

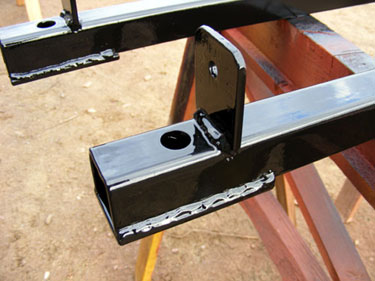

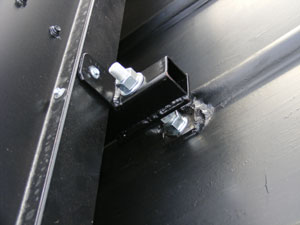

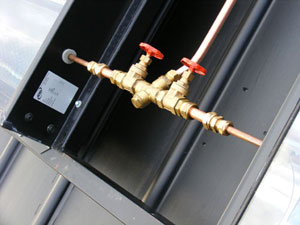

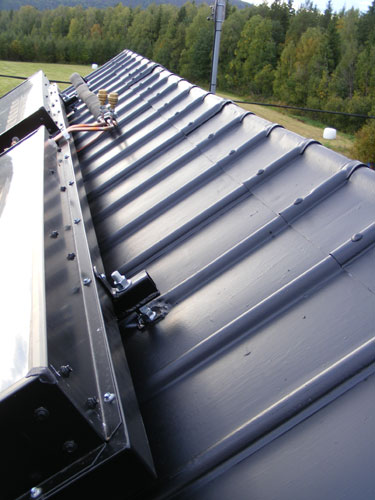

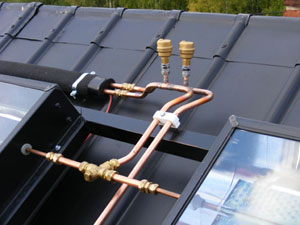

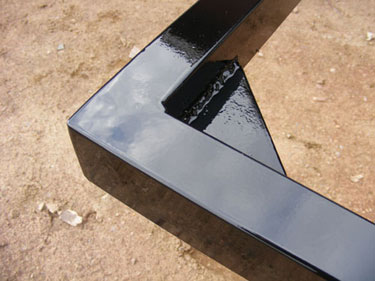

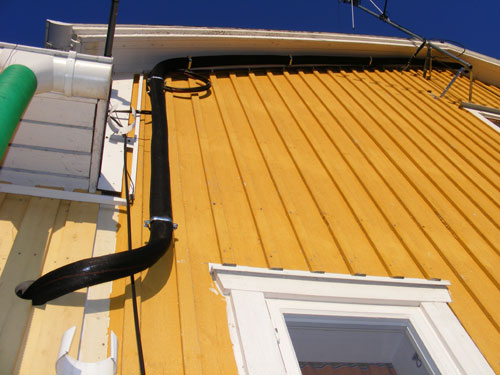

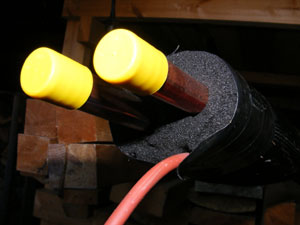

![]() Inkoppling av solpanelerna, via avluftningarna till LUNARFLEX® röret, bild tagen från ovanför solfångarna. ![]() Inkoppling av solpanelerna, bild tagen från sidan av solfångarna. ![]() Detalj: Övre inkoppling av solpanelerna, via avluftningarna till LUNARFLEX® röret ![]() Detalj: Nedre inkoppling av solpanelerna med strypventiler. ![]() Detalj: Montering av solfångare. 2008.08.22 Fick äntligen solfångarna på plats uppe på taket. Själva lyftet tog ca: 5 minuter! - Förberedelserna har tagit drygt två månader!!! ![]() Solfångarna är på väg upp! En hel bildserie från solfångar lyftet ligger -->Här! 2008.06.25 Tömde hela värmesystemet för att koppla in värmeväxlaren mot den ena tanken (Den med varmvattenberedaren) - Kopplade inloppet till R25 anslutning där nedre termometern har suttit, kopplade utloppet till R25 anslutning där avtappningsventil tidigare suttit. Se bilder. ![]() Inkoppling 'INLOPP' till acctank, med strypventil och bef. dykrör för givare ![]() Inkoppling 'UTLOPP' från acctank, med smutsfilter, cirkulationspump och bef. avtappningsventil 2008.06.13 Takstolsfästen och vertikal-hållare är nu på plats uppe på taket,- passade även på att måla själva plåttaket som började att se ut rätt så medfaret. lyfter Stål-ram och solfångarna på plats nästa vecka. ![]() Fäste skruvat med 4st fransk-skruv 50x8 i takstol ![]() vertikal-hållare på plats uppe på taket 2008.05.28 Provmonterade solfångarna på stålramen idag. ![]() Stålram färdigmålad med solfångarna monterade 2008.05.22 Fick äntligen målningen av stålramen och vertikal hållarna klart!. Har fått avbryta mer än en gång p.g.a. snö / hagel och regn!. ![]() hörn, närbild ![]() vertikal-hållare, närbild 2008.05.12 Svetsade stålram och vertikal-hållare för solfångarna färdigt i kväll. Nu ska vi bara måla lite. Stål-ramen är gjord av 40x60mm fyrkantrör. Vertikal-hållarna är i 40x40 u-balk. Se bilder / skiss. Tanken är att vi nu ska kunna montera solfångarna på stålramen och göra all rördragning / inkoppling klart 'på marken'. Vertikal-hållarna monteras på taket för sig, sedan är det bara att lyfta ram/solfångare på plats. ![]() Skiss, montering av solfångar 2008.05.05 Det mesta av rör dragningen i pannrummet är klart. Monterade 'LUNARFLEX®' röret upp till taket under helgen. Röret består av två isolerade 15mm mjukglödgade koppar rör med färdig silikonkabel för solfångar sensor. ![]() LUNARFLEX® rör från pannrum upp till taket. ![]() Närbild - LUNARFLEX® rör 2x15cu. Du kan läsa mera om LUNARFLEX® på tillverkarens hemsida: http://www.maxitherm.se 2008.04.17 Solpaketet har kommit idag. Dom har åkt godsbil från DAHL central lager i Järfälla, inte särskilt miljövänligt med tanke på att solfångarna är tillverkade i Övertorneå som ligger 4 mil österut från Allsån / Överkalix där vi bor!!!. ![]() ![]() Väl packade solfångare på lastpall. ![]() Provmontering av drivpaket - Installation / beskrivning - Förbereder just nu installationen, tillverkar bl.a. hållare för solfångarna och sammanställer behov av rör-kopplingar m.m. En komplett material lista ligger här nedan. ![]() Koppling / Rördelar i pannrum Planerar att koppla solfångarna parallelt. Installationen är förberedd så att man enkelt kan komplettera med ytterligare två solfångare. ![]() Koppling / Rördelar vid solfångare Koppling / Rördelar i pannrum (Prelminärt) ============================================== 2 3655 SKARV 22x15 2 3647 SKARV 22x22 5 3609 KLÄM rak utv. 22xR25 2 4105 D-Nippel utv R25 2 4190 Muff inv R25 2 3007 SKJUTVENTIL inv R25 2 2048 SKUTSFILTER inv R25 2 4212 T-RÖR unv R25 1 3768 UNIONKOPPLING R40xR25 1 3771 UNIONKOPPLING R40x22 2 3584 ÖVERGÅNG 22xR28 2 3583 ÖVERGÅNG 22xR25 6m 3484 KOPPAR-RÖR 22 8 3908 BÖJ 90gr Kopplingar / Rördelar vid solfångare (Preliminärt) ============================================== 4m 3482 KOPPAR-RÖR 15 1m 3480 KOPPAR-RÖR 10 2 4294 KORS-RÖR 15x15x15x15 4 3912 Reducering 15x12 2 3005 SKJUTVENTIL R15 4 3603 ÖVERGÅNG rak utv. 15xR15 2 4103 D-Nippel utv. R15 2 4259 PROPP R15 2 3645 SKARV 15/15 2 3830 T-RÖR 15/10/15 2 2981 AUTO-AVLUFTARE utv R10 2 3575 ÖVERGÅNG rak inv 10/R10 4 3906 BÖJ 90gr 15 ============================================== Angivna art.nr# är hämtade från Rinkaby Rör.- Kostnader - Detta är mycket nära den slutgiltiga kostnaden, i praktiken är detta faktiska kostnader för sådant som vi har köpt för installationen. Tillkommer ev. arbetskostnad och material såsom skruv, hållare, konsoler, tätningsmaterial, rör-isolering o.s.v. - Återkommer med kostnaderna när allt är på plats. Kostnader 2008.05.18 ============================================== Solpaket 18 175 kr Lunarflex rör 2x15mm x 15m 6 220 kr Rördelar 3 990 kr Takfästen/färg m.m. 3 200 kr Glykol 498 kr Fyllningspump div. klammer/slang 382 kr 2st Annl. termometrar Div. Rörkopplingar 1 840 kr Traktor för solfångar lyft 500 kr ============================================== Summa 34 805 kr- Solbidrag - Boverket (www.boverket.se) ger 'Solvärmebidrag' för installation av solfångare. Stödet är 2,50Kr per producerad KWh per m2 på årsbasis. I vårat fall skulle det bli: 336 x 4,7 x 2,50 = 3950kr Mera information om Solvärmebidrag på: http://www.boverket.se/ - Aktuella mätdata - Naturligtvis så kommer aktuella mät-data och beräkning av effekt att läggas ut på mätsidan så snart solfångarna är i drift. - Documentation - Dokumentation Installations anvisning Dirvpaket (In 181Kb .pdf file)(Borö pannan AB) Dokumentation Användarmanual 'Sun o matic' styrning (In 2,5Mb .pdf file)(Borö pannan AB) Dokumentation Produktblad Solpaket 4(In 191Kb .pdf file)(Borö pannan AB) Dokumentation Produktblad Solfångare BoRö SRC(In 161Kb .pdf file)(Borö pannan AB) Dokumentation Installationsbeskrivning (In 50Kb .pdf file)(Borö pannan AB) Dokumentation Checklista injustering (In 120Kb .pdf file)(Borö pannan AB) Förteckning P-märkta och övriga solfångare Statens provningsanstallt (In 85Kb .pdf file) Go Back! ![]() ![]() ©1999-2006 SM2YER Goran |
