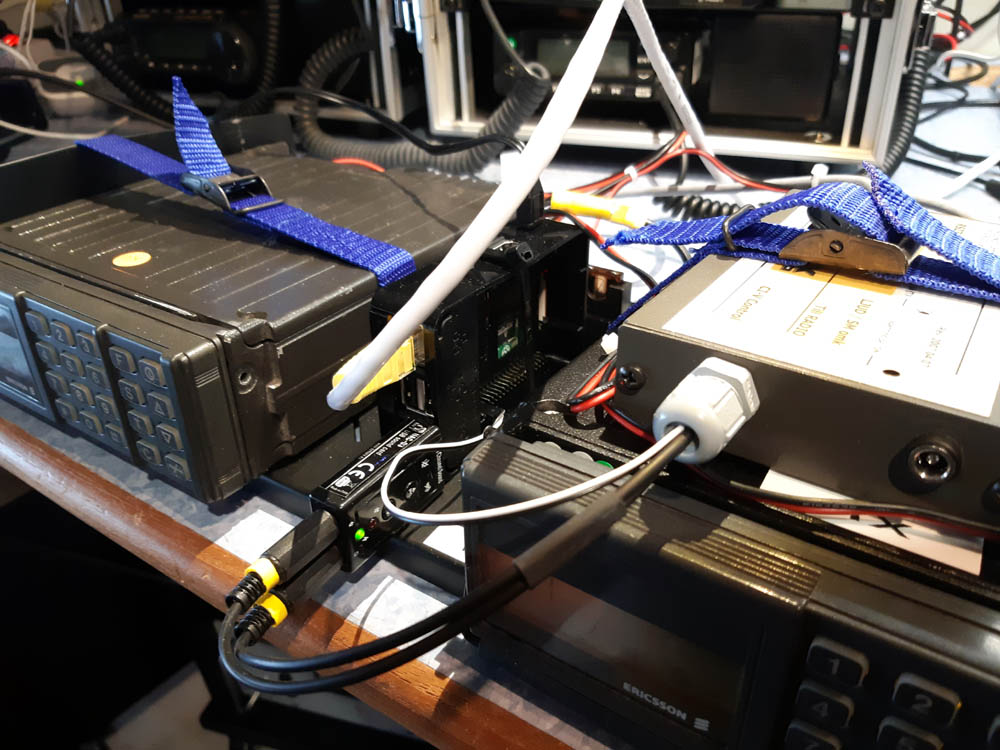

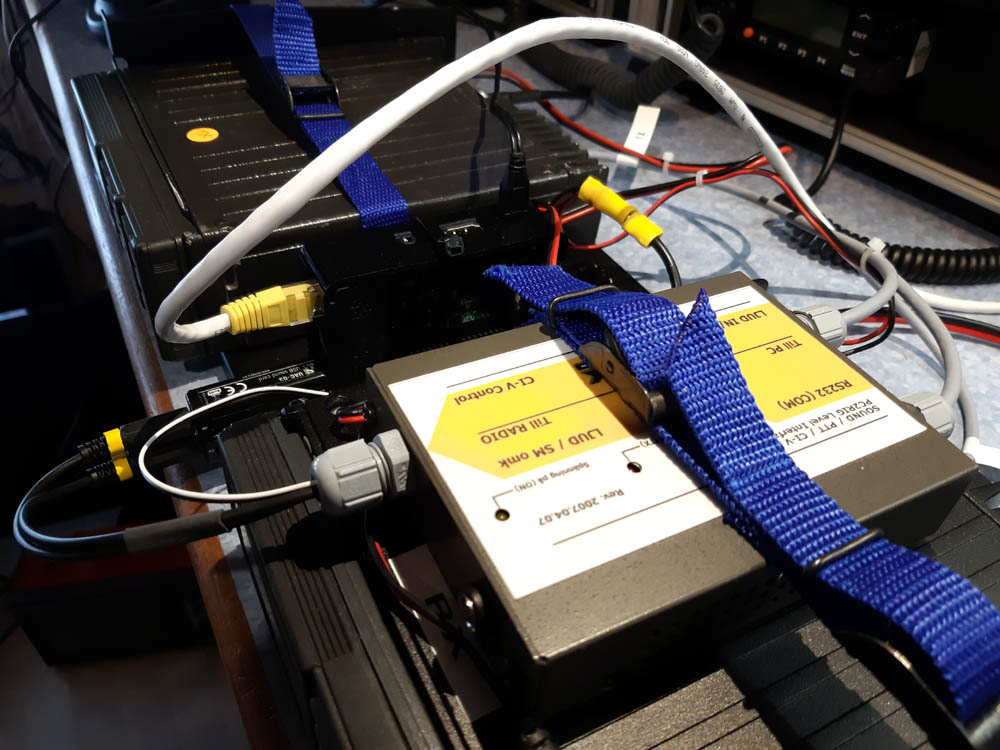

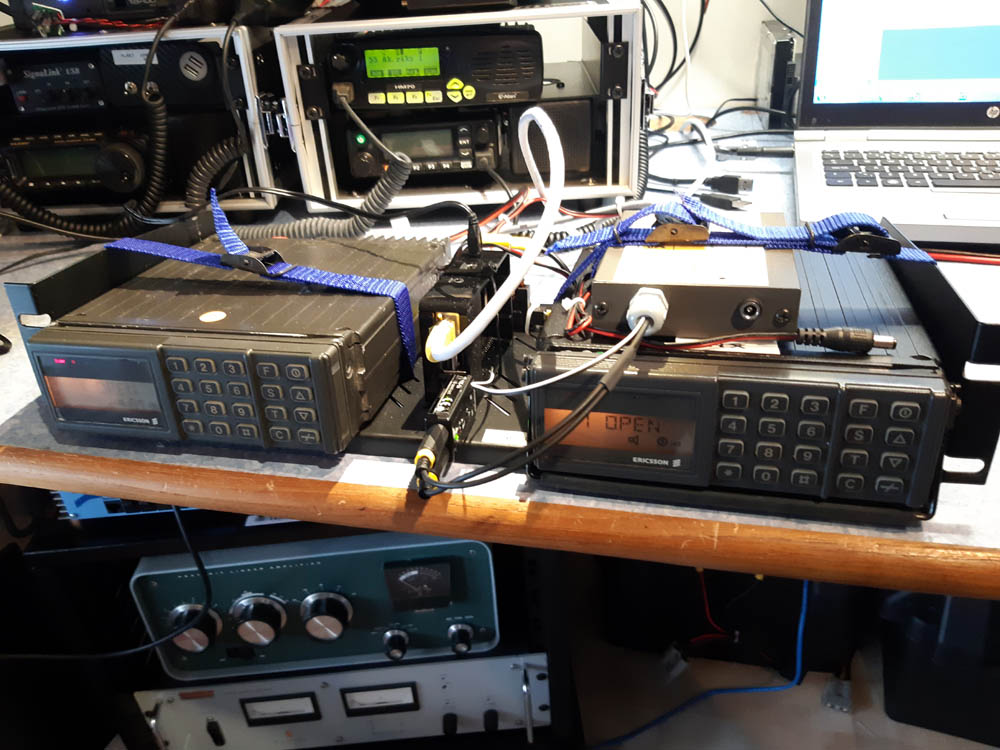

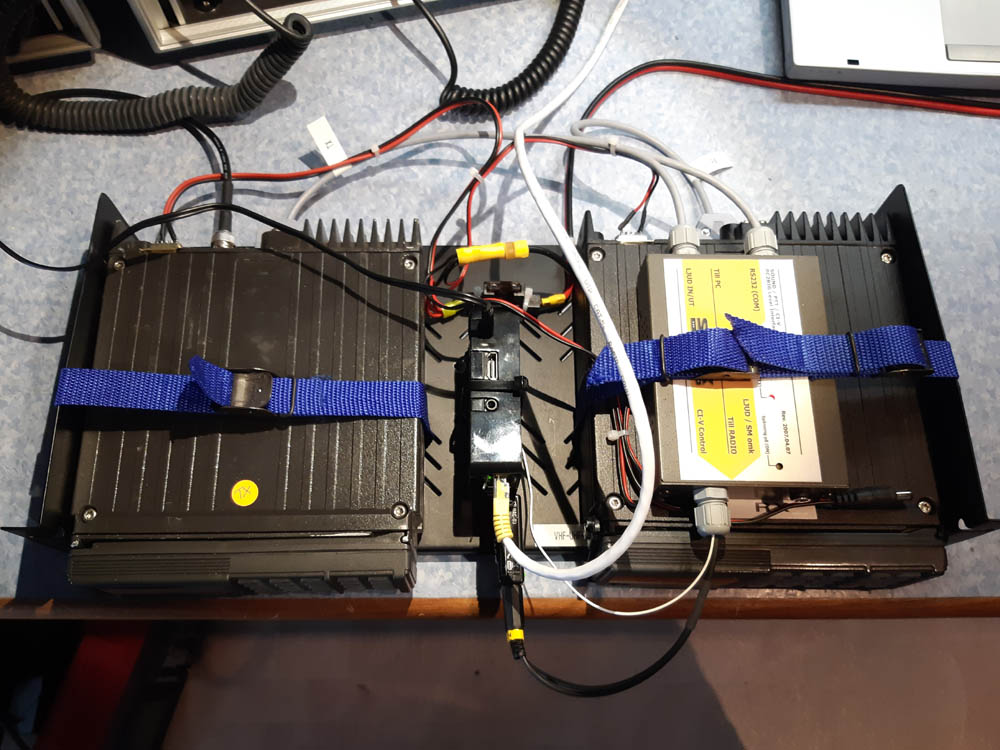

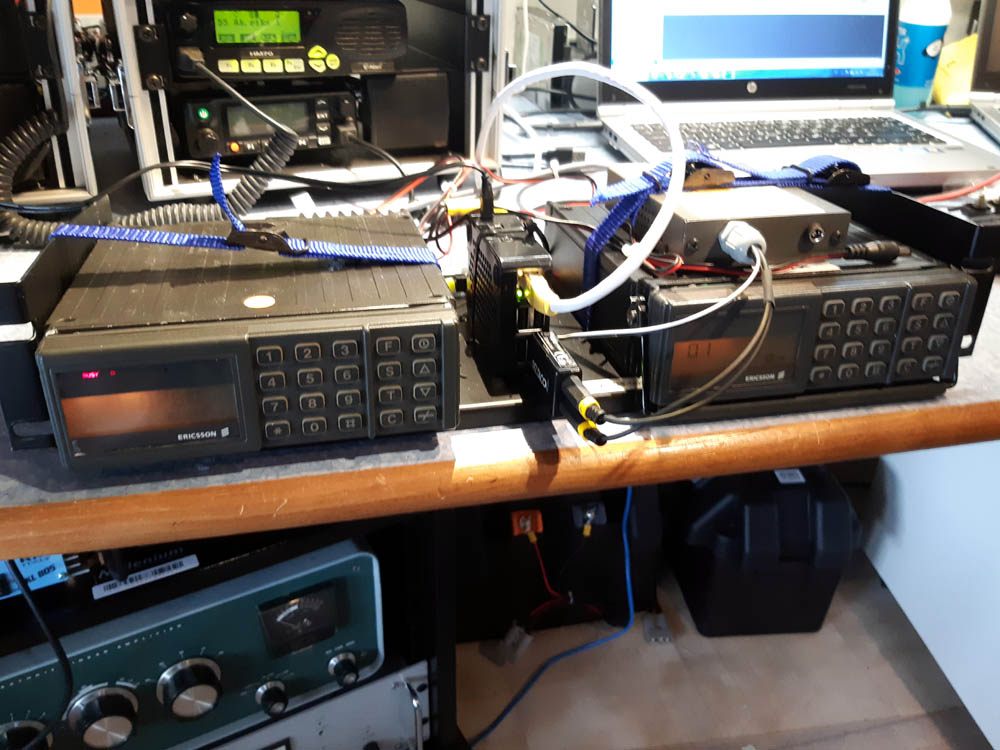

2019.07.14 Själva repeaterbygget är nu klart, har lite jobb kvar med kavitetsfilter och med antenn. Tog några bilder av radio apparater / RaspBerryPi och radio interface, allt är monterat på en 19" rack hylla.
Repeater projekt 1
Repeater projekt 1

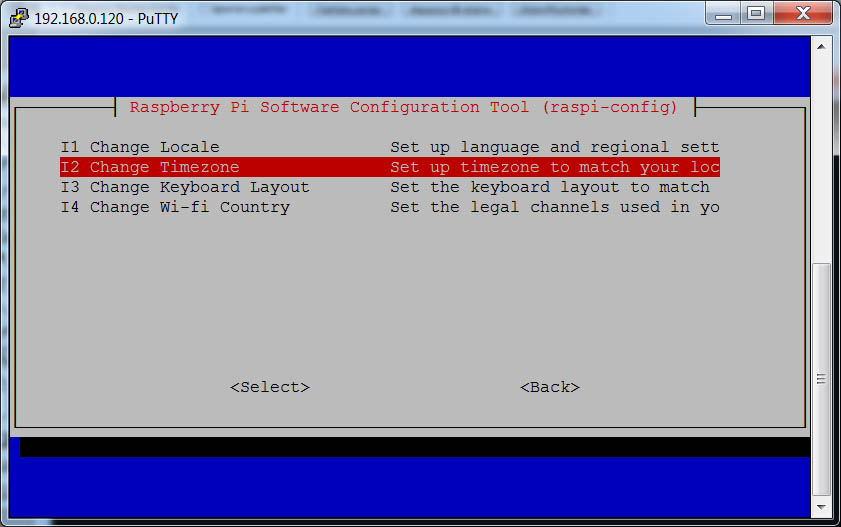

2019.07.11 Ställer in tidzon via SSH inloggning, kör putty[R3] och loggar in som 'root' - Sedan är det bara att köra standard 'raspy-config'.

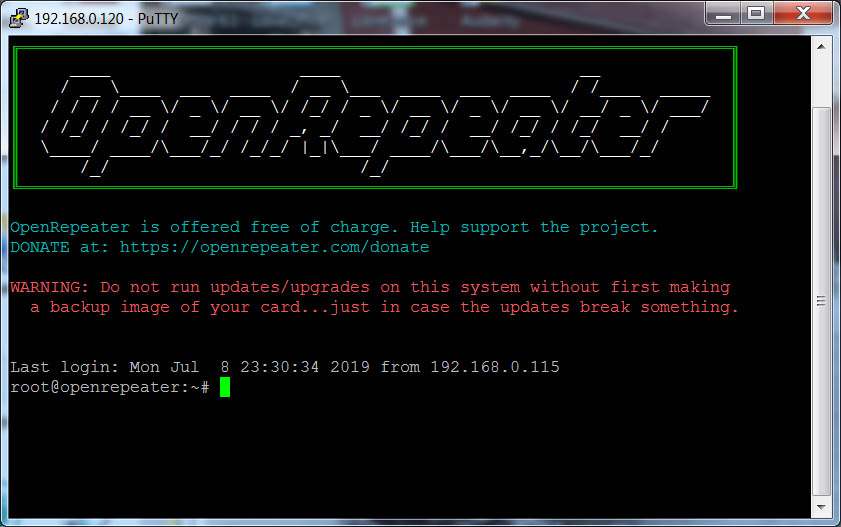

Inloggad via ssh/putty i CLI / std. raspy-config i raspbian wheezy
To-Do

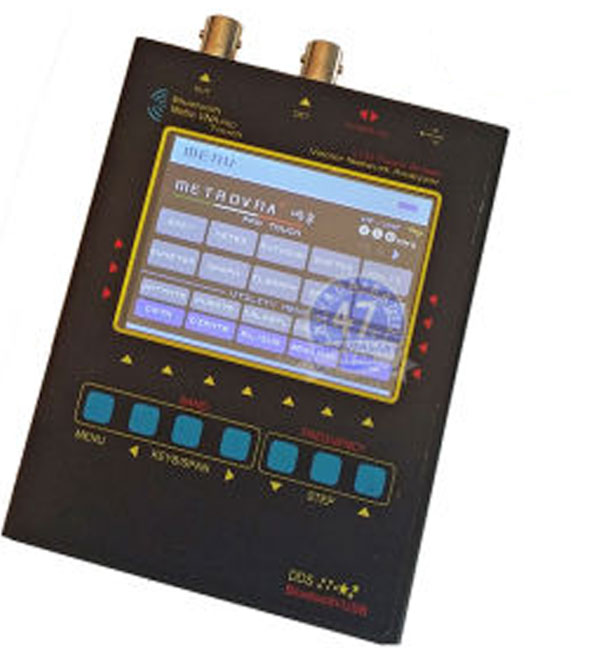

1. Ska trimma om kavitetsfilter för rätt frekvens. Jag har just inhandlat ett ' MetroVNA Delux' Antenn analysator (Täcker 1 - 250Mhz) från [L1]Limmared.nu som ska passa fint för ändamålet.

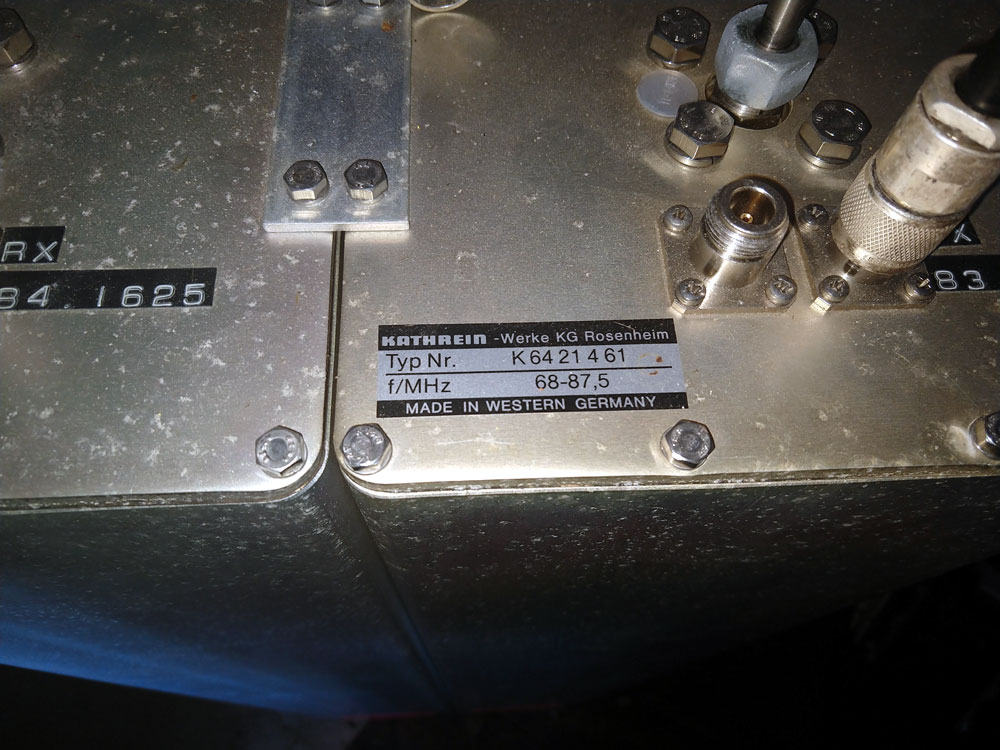

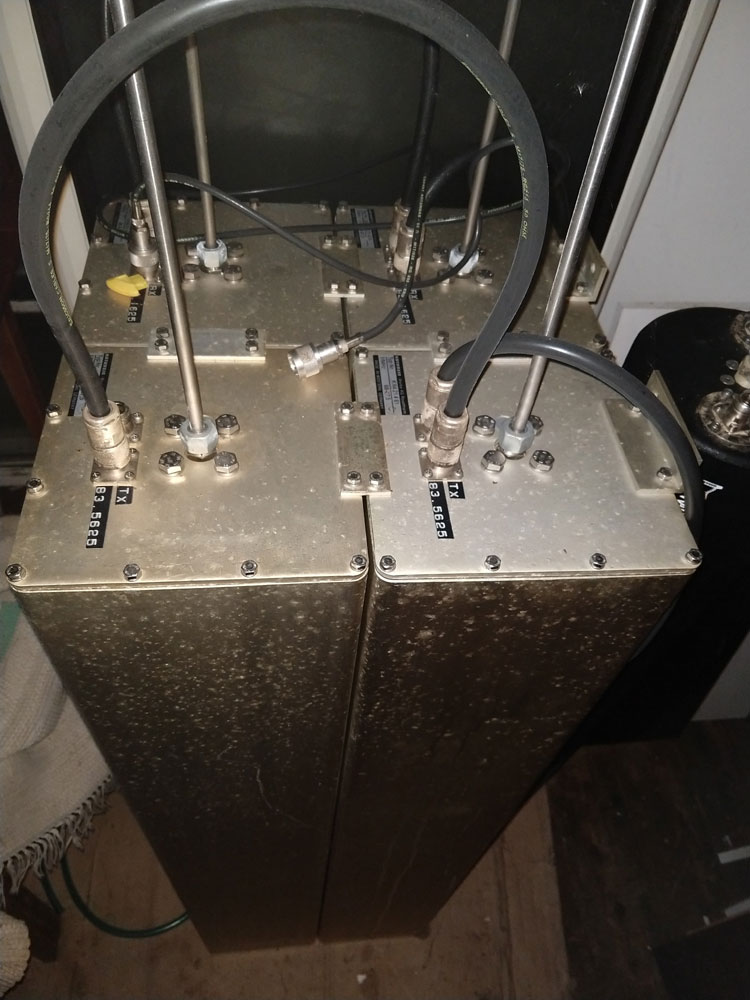

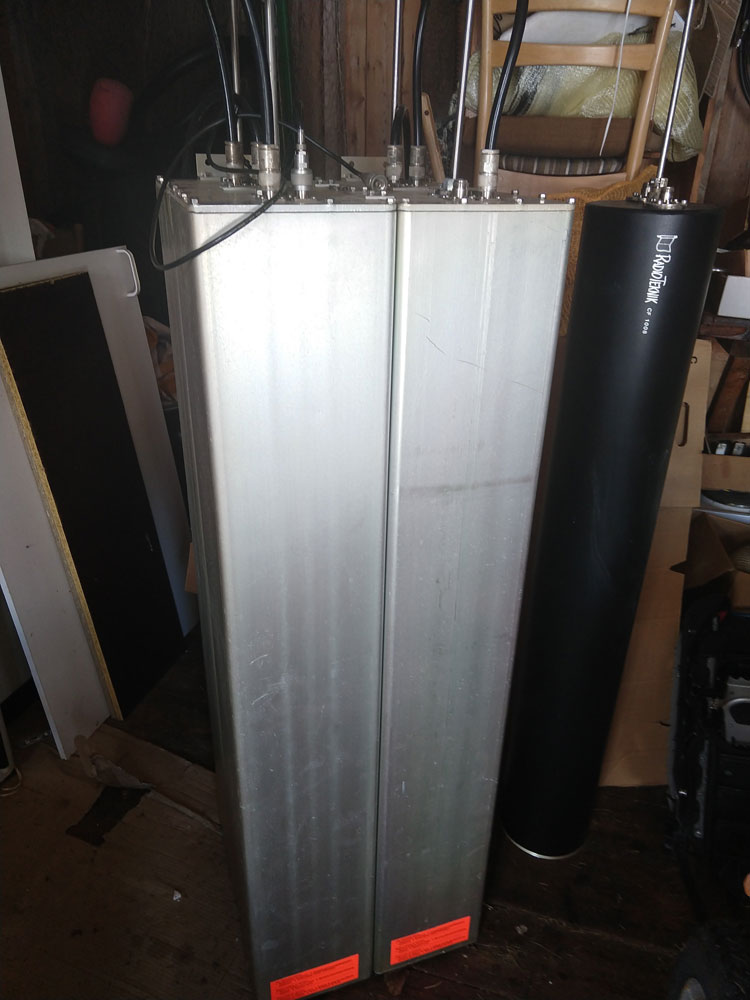

Kavitetsfilter 'KATHREIN' Typ Nr. K 64 21 4 61
Planerar att använda kavitetsfilter av fabrikatet 'KATHREIN' Typ Nr. K 64 21 4 61 som är avsedda för frekvens 68-87,5MHz.
Kavitetsfilter / Antenn analysator instrument
2. Har en två-stack som ska användas med repeatern, ska kolla så att den är OK, och fixa lite fästen för den.
3. Planerar en portabel / batteridriven repeater enhet, har följande utrustning klar för bygget:

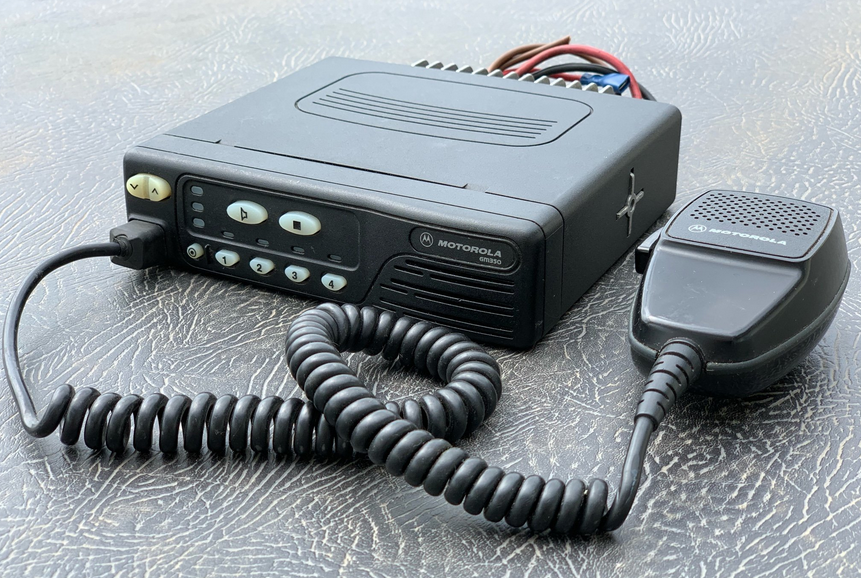

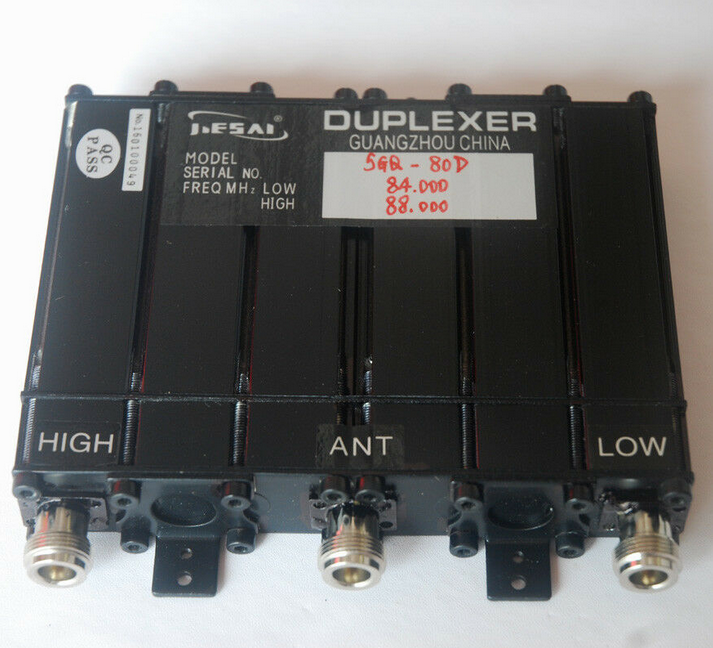

2x MOTOROLA GM350 radio apparater, en singel dipol och ett duplexer enl. bild.
MOTOROLA GM350 / Duplex filter
Beskrivning
DIY repeater bygget består av: 2st ERICSSON C70x apparater, en RASPBERRY-pi 3B+ dator med 32Gb SDHC minneskort, ett 'DELTACO UAC-03' USB ljudkort och ett något modifierat 'DigiMAX' 'Digital mode interface'.
Interface kopplingen går att göra enklare men 'DigiMAX' interfacet har allt som behövs för att få rätt signalnivåer och galvanisk isolation mellan radio apparater och dator. Plockar ur MAX232 kretsen då rigg-styrning (CI-V) inte används, låter 5V 7805 regulatorn sitta kvar, den kommer att användas för att driva Raspberry-Pi datorn.

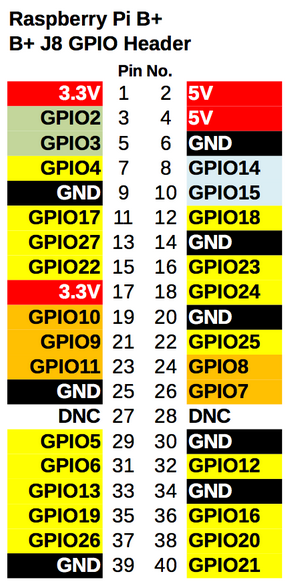

Notera att GPIO port nummer och GPIO header pin# inte är samma sak!. Dom port nummer som ska anges vid config av OpenRepeater mjukvaran = ingång för COS (Carrier Operated Signal) och utgång för PPT/TX är angivna med GPIO port nummer.

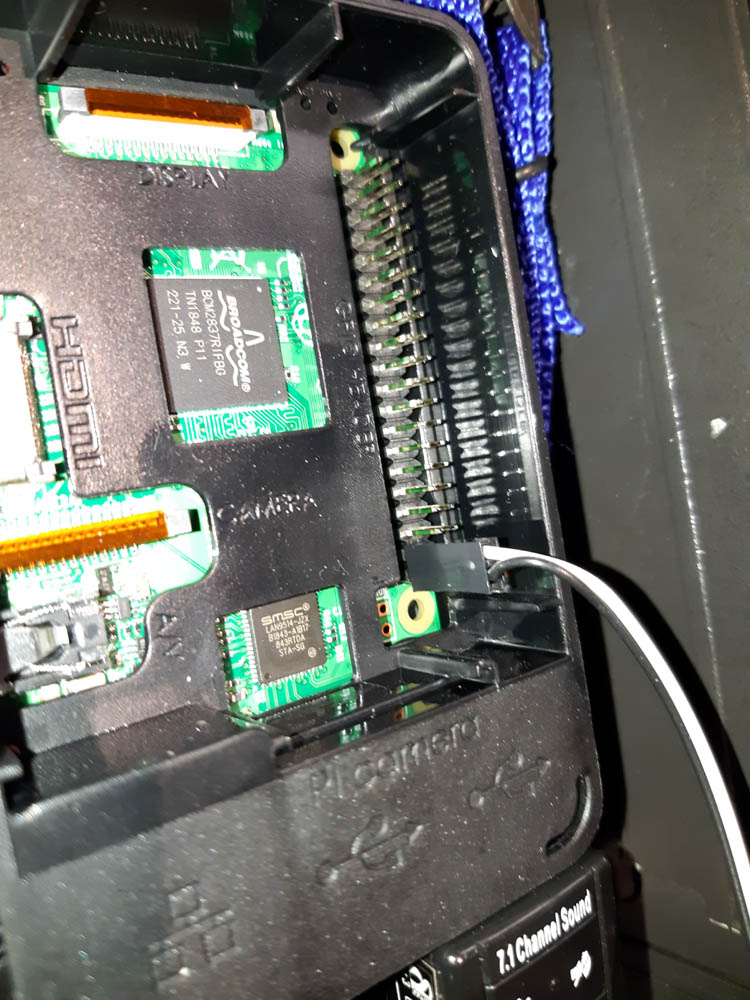

Jag plockar ut PTT/TX signalen på GPIO port nummer 26 (GPIO header pin# 37), ansluter jord (GND) på GPIO header pin# 39 - Se bilder här nedan.
Inkoppling av PTT/TX utgång till RPI / GPIO
I OpenRepeater config anger jag ingenting för COS (Carrier Operated Signal), planerar att aktivera repeatern med hjälp av VOX funktionen och 5-ton CCIR selektiv öppning, lägger in selektiv aktivering och CCIR nummer i den radio som används som repeater ingång (RX).
1. GPIO header pin# 37 (GPIO26) kopplas till 'RST' på 'DigiMAX' interfacet
2. GPIO header pin# 39 (GND) kopplas till 'GND-DATA' på 'DigiMAX' interfacet
3. Ljud ingången (MIC-IN) på USB ljudkortet kopplas till (LINE OUT) på 'DigiMAX' interfacet
4. Ljud utgången (LIN-OUT) på USB ljudkortet kopplas till (LINE IN) på 'DigiMAX' interfacet

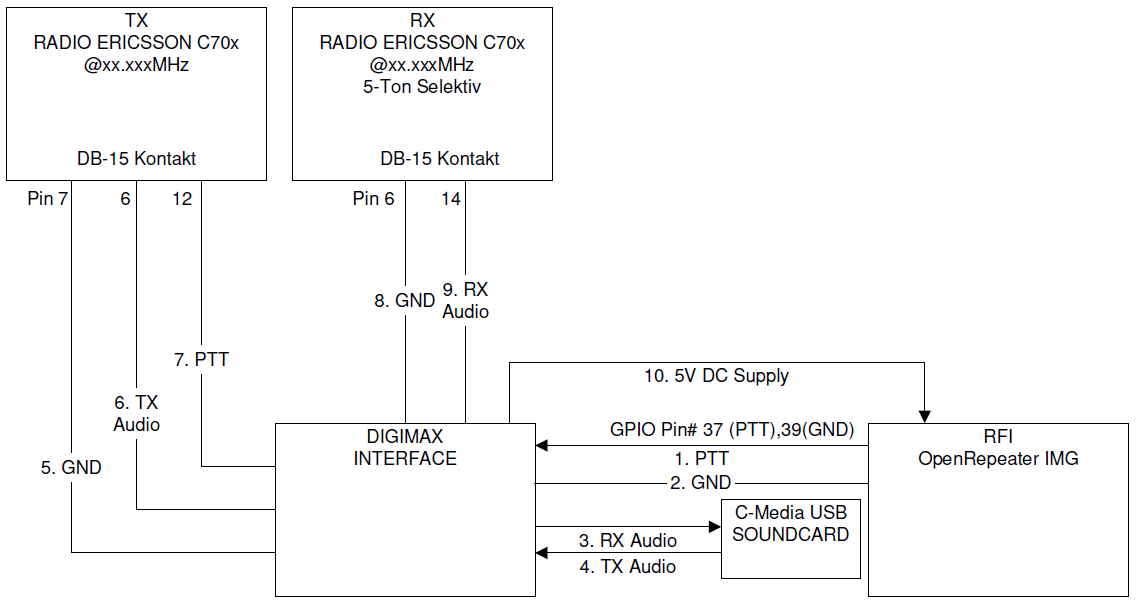

Kopplings-schema
Ljud IN/UT till/från ljudkortet kopplas på topp (Right channel) på 3,5mm pluggen.
5. DigiMAX LINE OUT GND--> TX radio DB15 pin# 7
6. DigiMAX LINE OUT --> TX radio DB15 pin# 6
7. PTT --> TX radio DB15 pin# 12
8. RX radio DB15 pin# 6 --> DigiMAX LINE IN GND
9. RX radio DB15 pin# 14 --> DigiMAX LINE IN
10. DigiMAX 7805 pin3 --> VCC 5V till RPI
|
OpenRepeater programvaran har flera inbyggda funktioner som styrs med DTMF kommandon.
Usage of the Parrot Module
Några noteringar Plus :-)
Några noteringar Minus :-(
Budget / Transport
Kostnader t.o.m. 2019.06.05 ===================================================================== ===================================================================== |
|
Länkar / Leverantörer / Referenser
Honors to the brains behind - Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
Leverantörer:
[L1] limmared.nu
Länkar / Referenser:
[R1] http://www.openrepeater.com
[R2] https://github.com/OpenRepeater
[R3] http://www.putty.org
[R4] pi2pi VoIP länkning - Flera sätt beskrivs...
[R5] Wouxun KG-UV6X User manual
'Disclaimer'
The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners.
Notera!
Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör.
Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan.
©2010--2018 SM2YER Goran
