YEASU FT-817ND
HF/6M/VHF/UHF All-Mode QRP Tranceiver
INDEX
  • Inledning
  • Senast uppdaterat
  • ToDo
  • Beskrivning YEASU FT-817ND
  • Beskrivning Micro PA-50+
  • Beskrivning Mini PA-50
  • Beskrivning Mini ATU-100
  • Referenser / Länkar m.m.
  • 'Disclaimer'

    		• Inledning
    Provar här en YAESU FT-817ND QRP tranceiver - Den klarar alla band, HF/6M/VHF/UHF med CW, AM, FM & SSB modulation.

    Har tidigare gjort ett QRP försök med en     µSDX+ HF/QRP Tranceiver, det är en s.k. 'SDR' radio. YEASU FT-817ND radion ligger i en helt annan prisklass och är av den 'Gamla skolan' med bl.a. dubbel super-heterodyne MF-konvertering i mottagaren.

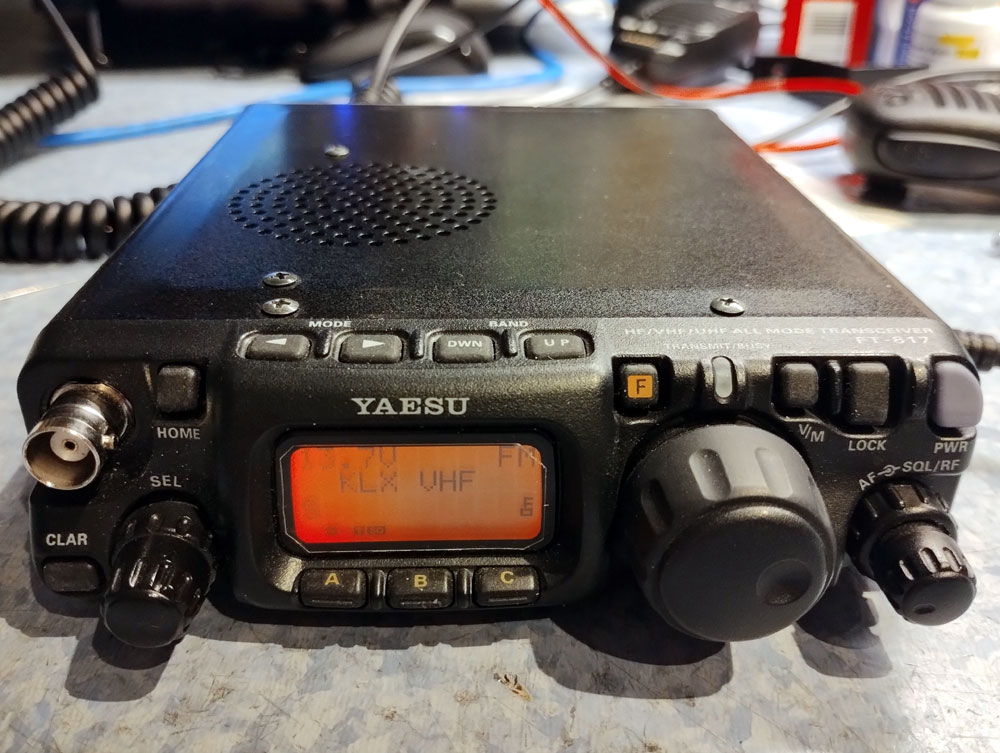

    YEASU FT-817ND
    Senast uppdaterat
    2024.05.12 Nu är min 'GoBox v.5.0' klar, i den har jag 'YEASU FT-817ND radion, '    Micro PA-50+' slutsteget och 'Mini ATU-100' avstämningsenheten.


    GoBox v.5.0 med FT-817ND / ATU-100 / Micro PA-50+

    Läs mera om 'GoBox v.5.0' -- Här!

    2024.04.16 Bygger ihop en 'GoBox' med YEASU FT-817ND radion, nyinhandlat slutsteg 'Micro PA-50+' och 'Mini ATU-100' avstämningsenhet. Allt är monterat i en smidig transportlåda / RACK 'Flyht Pro' Eco Rack 9,5" 2U från thomann.de[L1].


    FT-817ND / ATU-100 / Micro PA-50+ i nybyggd 'GoBox'

    2023.12.03 Bygger ihop en ATU-100 automatisk avstämnings enhet. Har även bytt MOS-FET transistorn 'MRF-186' i 'MiniPA-50' slutsteget.


    Ny transistor ligger på plats / Inlödd och redo för test!

    2023.10.17 Har försökt att köra med 'MiniPA-50' slutsteget, det ger ingen uteffekt! - Kontrollerar inkoppling, steget väljer band och switchar RX/TX som det ska. Misstänker att MOS-FET transistorn 'MRF-186' är trasig. Har beställt en ny, misstänker att det är en 'eqvivalent', saknar bl.a. märkning med fabrikat.

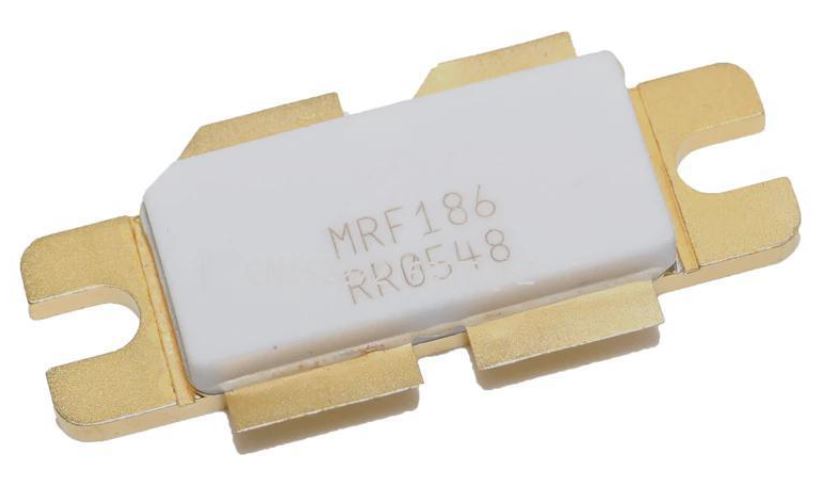

    MRF-186 'Eqvivalent'

    Transistorn är beställd via 'eBay.com' från en säljare i Spanien, leverans är angivet till oktober 30, framtiden få utvisa hur detta fungerar.

    2023.09.26 Använder programvaran 'CHIRP' för att lägga in några användbara repeater kanaler, kopierar kanaldata från en 'BAUFENG' fil som jag använt tidigare. Kopplar upp radion via ACC kontakten och använder radions funktion för 'kloning'.

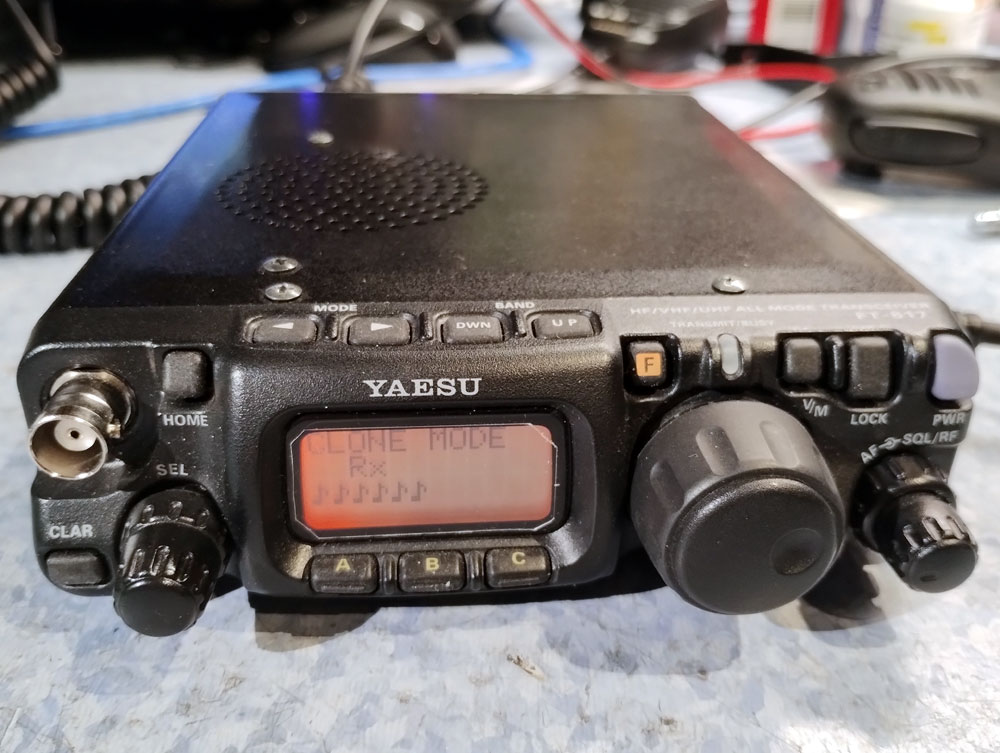

    Skickar in data i radion / Går över till minneskanalerna (Från 'VFO' till 'M')

    2023.09.17 Har provkört YEASU FT-817ND radion på HF banden i några dagar, den fungerar helt förträffligt. Det är ju en QRP radio, så ibland är det lite trögt! - Dom senaste dagarna har vi dessutom plågats av dåliga conds p.g.a. kraftig aurora.


    		Tänkte passa på att prova 'MiniPA-50' slutsteget för att checka in på SSA-Bullen på Söndag kl. 09:00 - Kopplar in steget, aktiverar automatiskt bandval och hoppar ner till 80M bandet på radion, slutsteget hoppar också till rätt band, när jag trycker på mick-PTT switchar steget igång, men uteffekten ökar inte!? - Nått är inte som det ska, felsökning gågår...
    (Nu pausad för tjänsteresa)

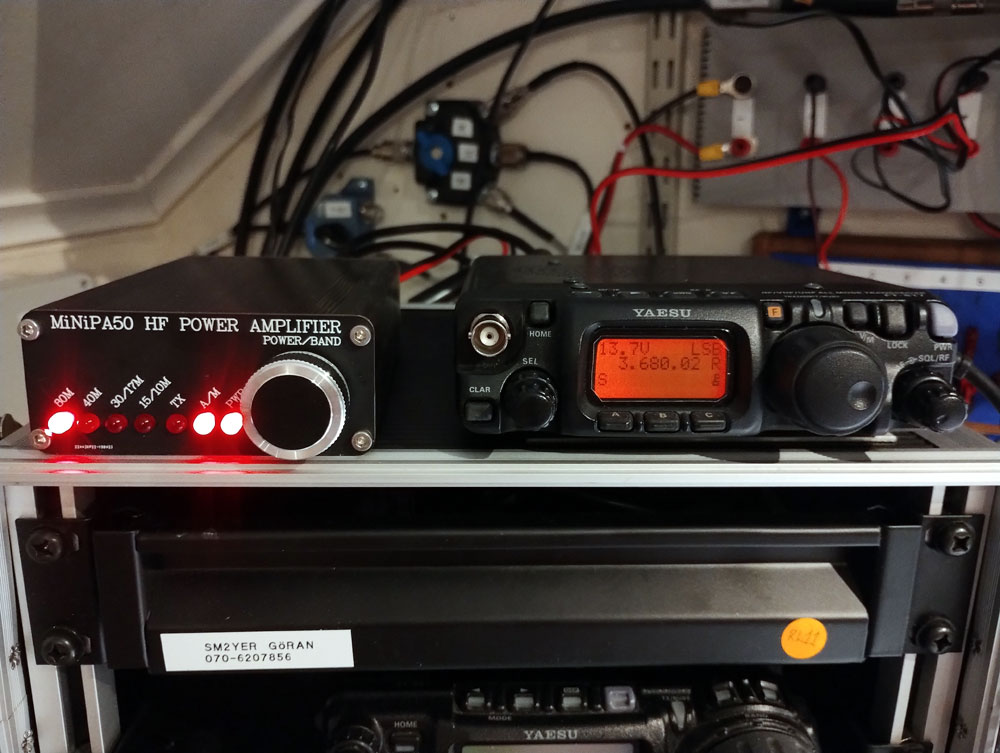

    YEASU FT-817ND med 'MiniPA-50'

    ToDo
    Som dom flesta 'projekt' så är där alltid något som kan göras bättre / annorlunda eller ändras lite på...

  • Felsöka MiniPA-50 steget
  • Testa radio & slutsteg bättre / mera
  • Bygga 'GoBox' till radio & slutsteg
  • Uppdatera denna sida
  • Testa ännu mera...

    Beskrivning 'YEASU FT-817ND' QRP Tranceiver

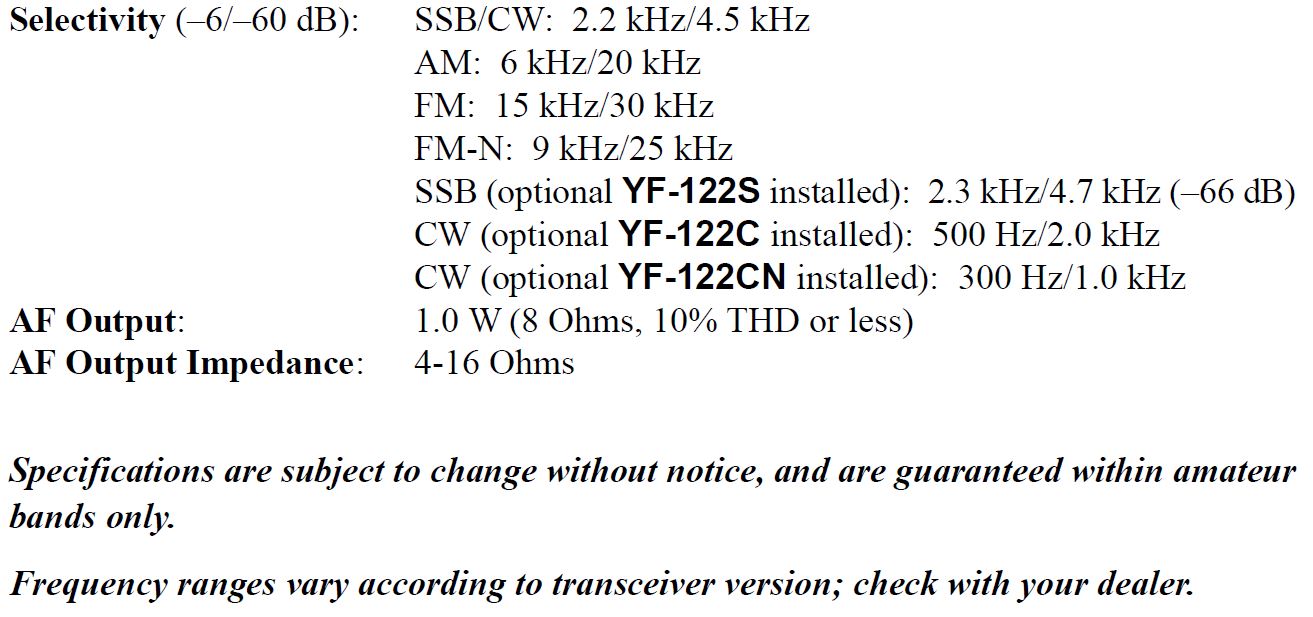

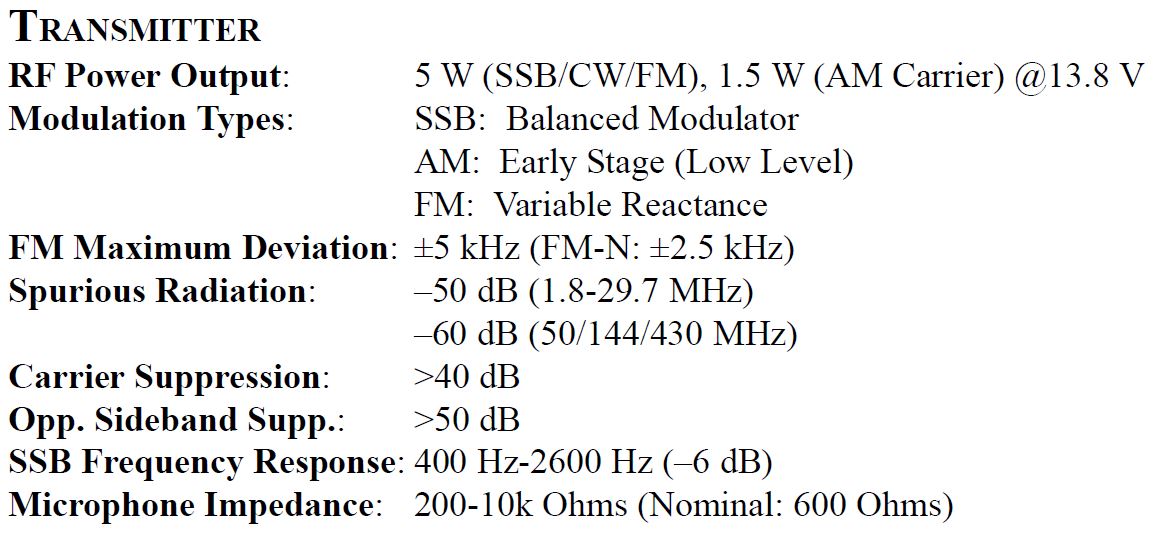

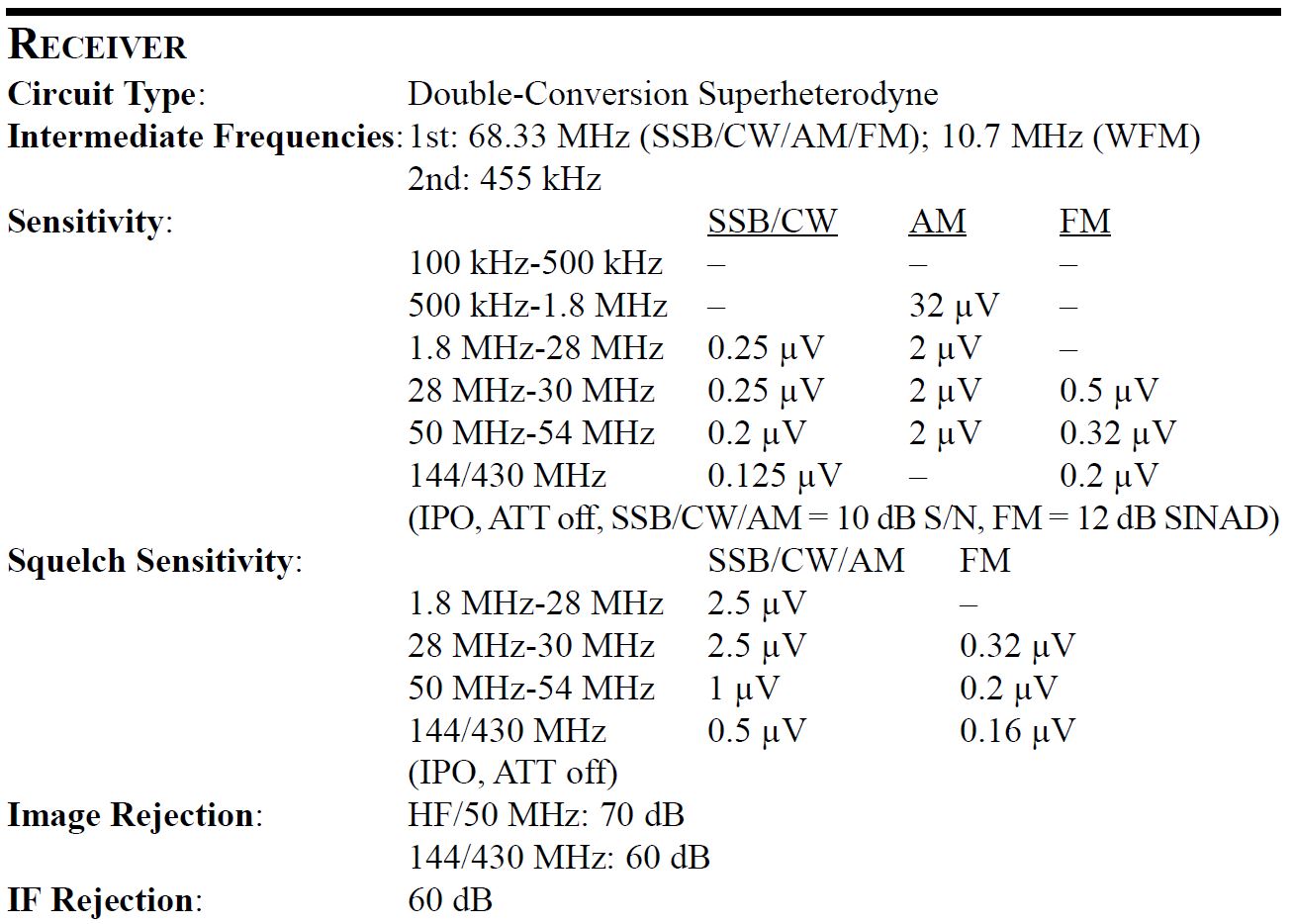

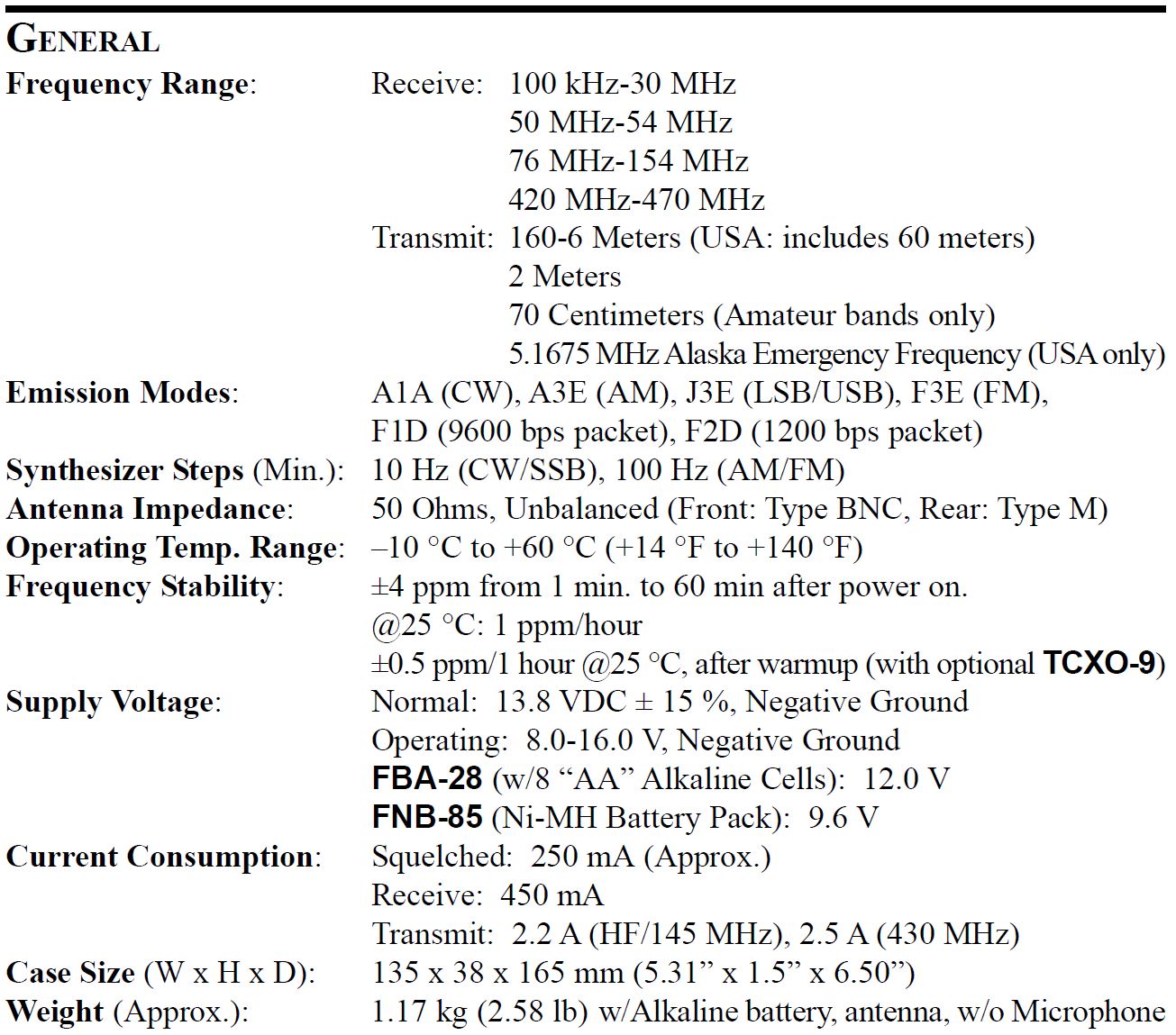

    Tekniska data
    Beskrivning 'Micro-PA 50+' HF Amplifier
    2024.04.14 Testar ett Kina tillverkat litet slutsteg, just nu har jag problem med att skyddsfunktionen för hög VSWR larmar och uteffekten stängs av, kan vara HF feedback som stör ut elektroniken då allt är väldigt ihop packat inne i min nybyggda 'GoBox' låda. Ska prova att köra grejerna löst / utplockat.

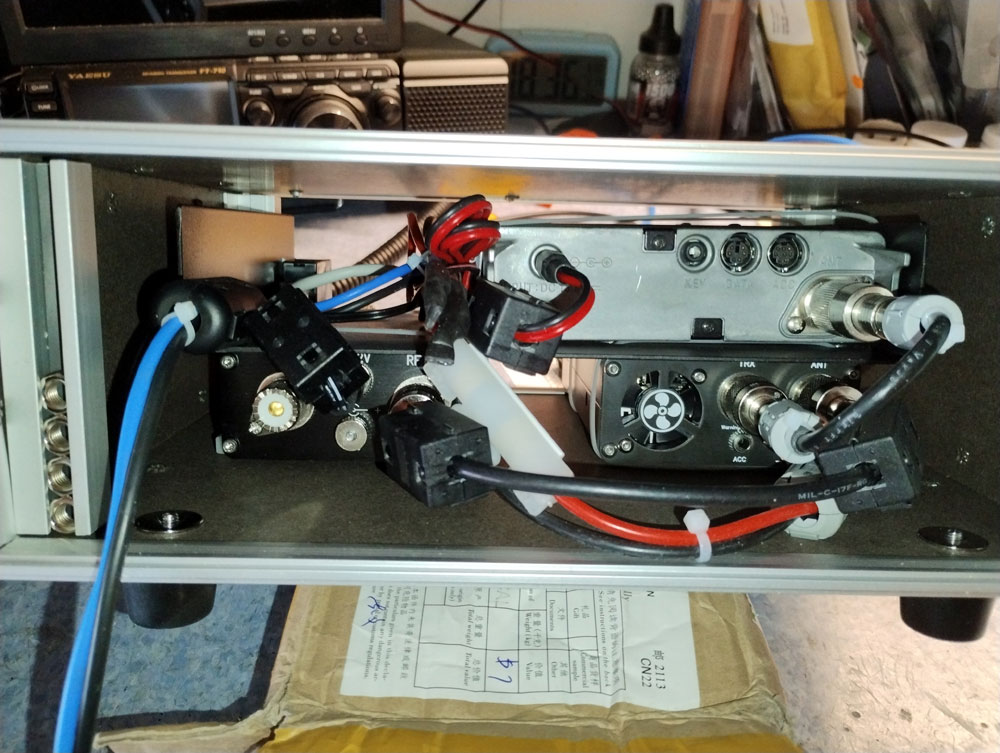

    FT-817ND / ATU-100 / Micro PA-50+ i nybyggd 'GoBox'

    Har provat att köra slutsteget med lite längre koaxialkablar utanför 'GoBox' lådan. Verkar att fungera bättre, noterar att slutsteget är väldigt lätt att köra för hårt, även men ft-817 radion och dess blygsamma uteffekt. På effektläge 0,5W får jag ca. 10-12W uteffekt, med 1W får jag ut 28-32W. I effektläge 2,5W och 5W verkar steget att flippa ut med uteffekt >60W, steget går då i skyddsläge och larmar.


    Provar att sätta på ferriter + att jorda bättra

    Har monterat tillbaka allt i 'GoBox' låda, nu med lite ferriter på koaxialkablar och spänningsmatningar. Återstår att prova lite mera.

    5,0W 2,5W 1,0W 0,5W

    Stabilaste funktionen verkar jag att få i effektläge 1W, med 28-32W PEP uteffekt (SSB), steget är m.a.o. VÄLDIGT lättdrivet!

    Specification
Frequency range .................... 3.5MHz-28.5MHz
                                     (incremental support to 29.8MHz)
Input power ........................ 2-5W
Input standing wave ................ <2.0@50Ω
Maximum output power ............... 40-50W
Output impedance ................... 50Ω
Output standing wave protection .... 1:3.0(=<10W); 1:2.0(=<10W)
Supply voltage ..................... 8.5V-17.5V
                                     (up to 14.2V for machines before 2023)
                                     13.8V (typical value)
Current consumption ................ =<12A
Maximum working temperature ........ =<60°
Dimensions ......................... 88*38*143 (excluding protrusions)
                                     88*38*160 (including protrusions)
Weight ............................. about 600g
    Användarmanual för     Micro PA-50+

    Beskrivning 'MINI-PA 50' HF Amplifier
    2023.09.15 Fick med en 'MiniPA-50' förstärkare när jag köpte YEASU FT-817ND radion. Har tillverkat en ACC kabel och en kort koaxialkabel för att kunna koppla in förstärkaren. I automatiskt läge (A) byter förstärkaren till rätt band med hjälp av signalen 'BAND-DATA' från ACC kontakten på radion.

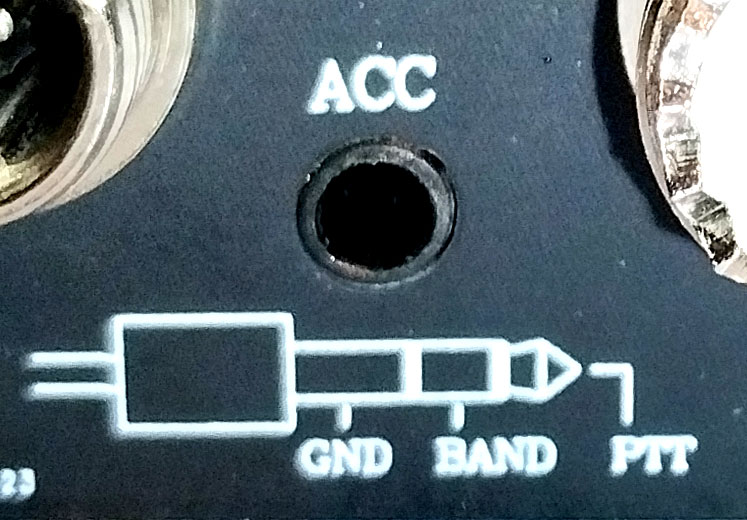

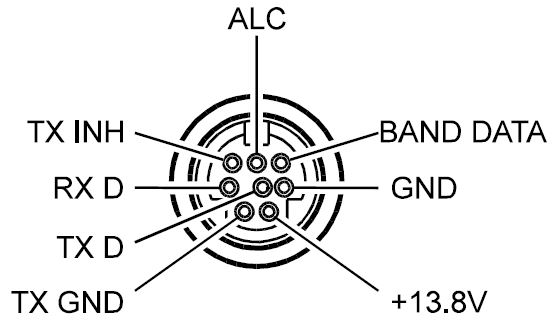

    ACC på YEASU FT-817ND / ACC på MiniPA-50

    Tar även ut 'TX-GND' och 'GND' från ACC kontakten på radion (Se bild ovan) - Med en 3,5mm stereo propp kopplas dessa in på 'ACC' ingången på MiniPA-50 förstärkaren.

    Inkoppling ACC-Kabel
=====================================
YEASU FT-817ND   |   MiniPA-50
=====================================
TX-GND           |   Tip (PTT)
-------------------------------------
BAND DATA        |   Ring
-------------------------------------
GND              |   Sleeve
-------------------------------------

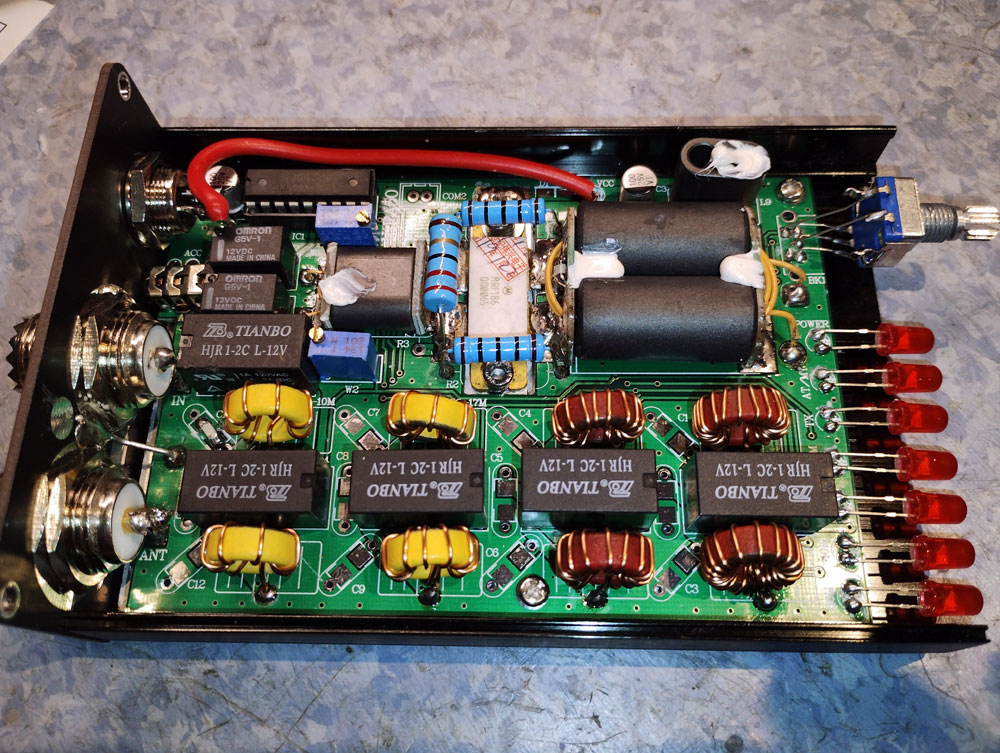

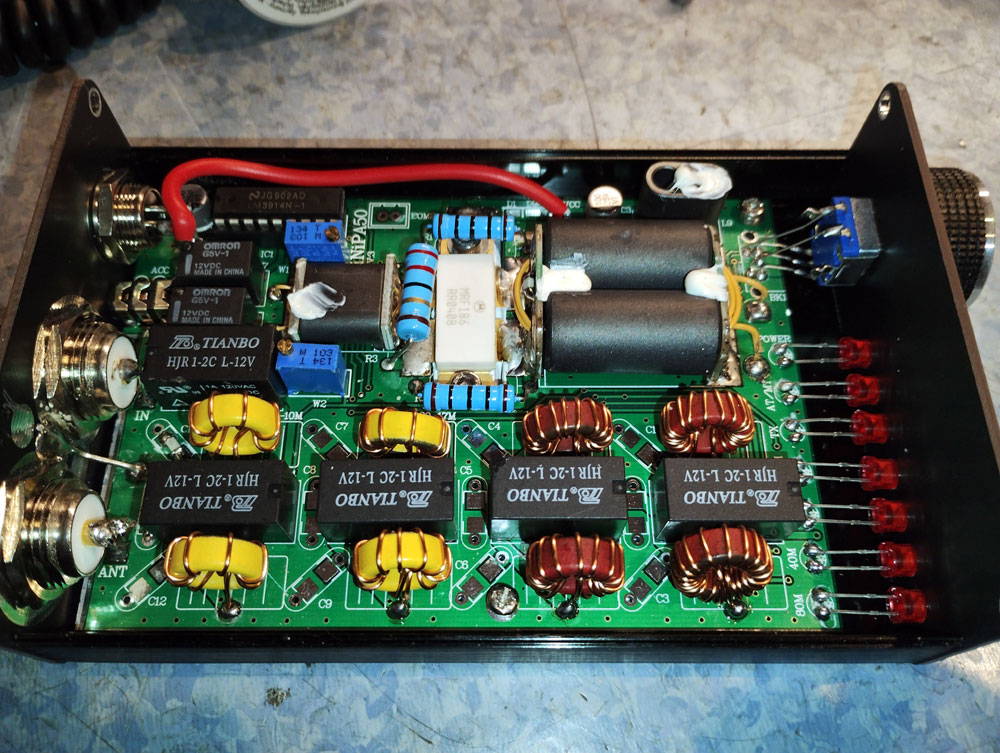

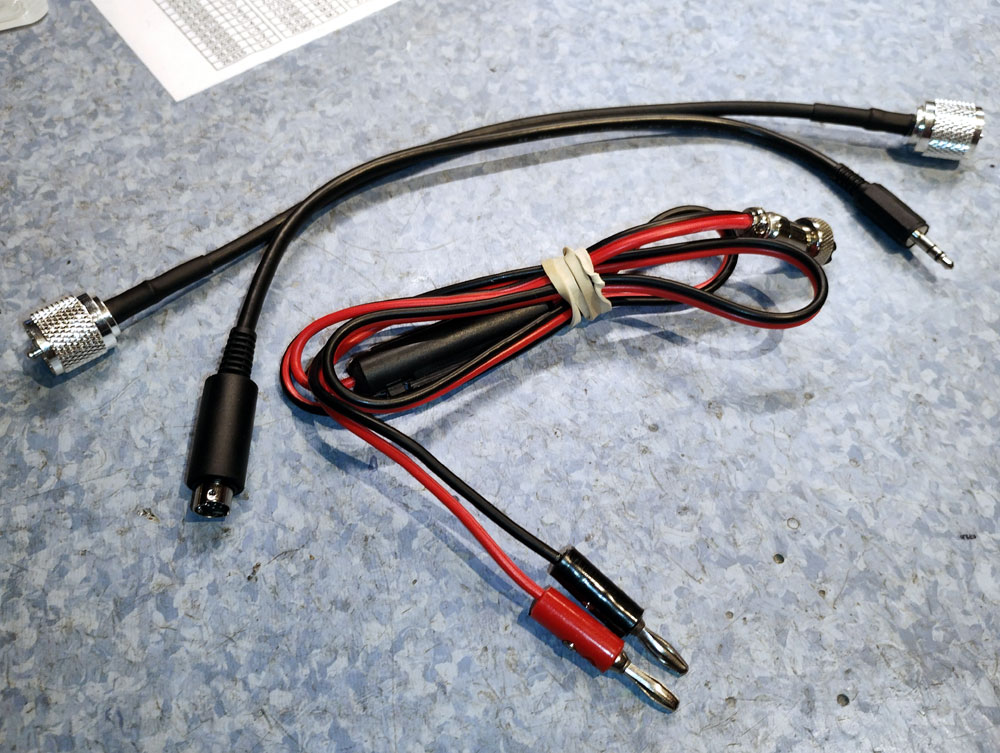

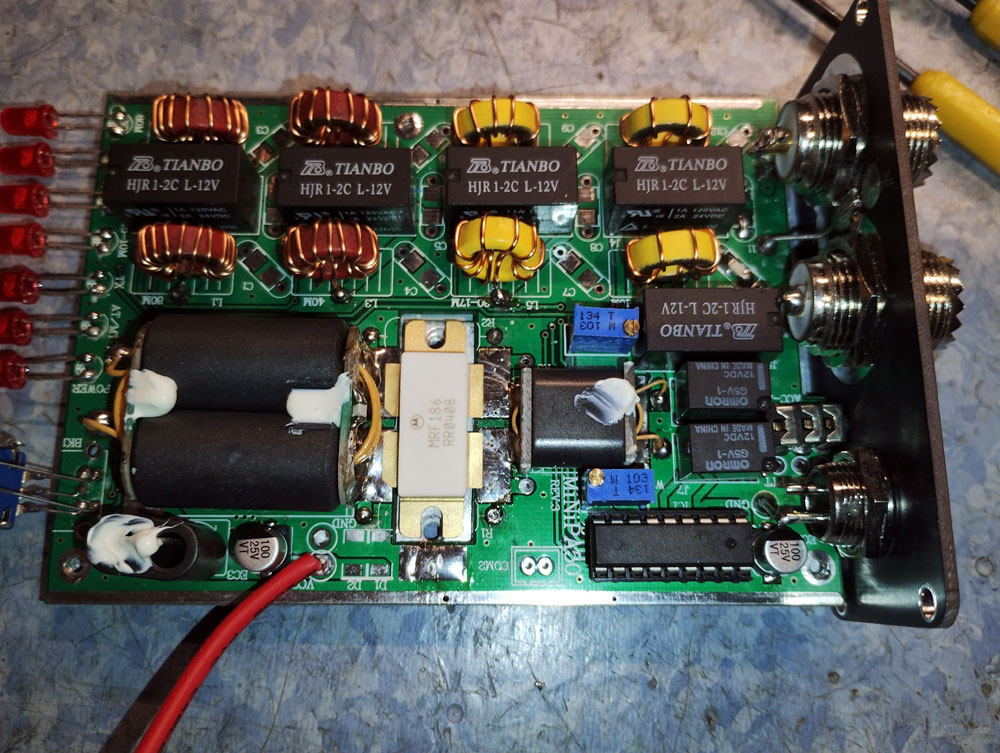

    Innanmäte / DC-kabel, ACC-kabel & RF-kabel

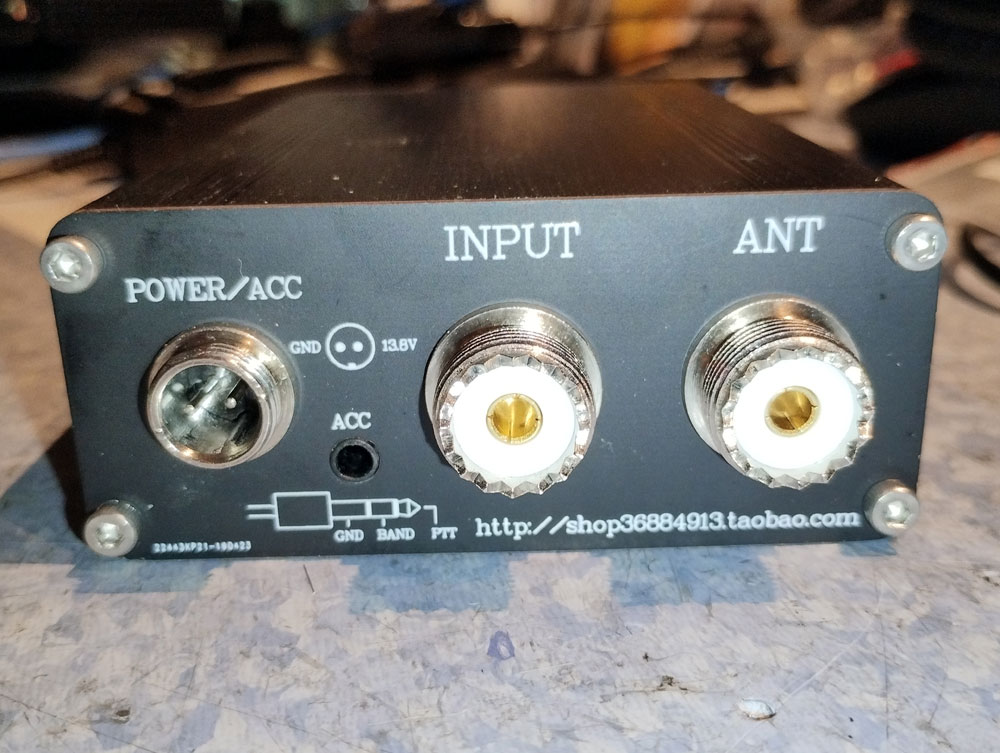

    MINI-PA 50 Front / baksida

    Man manövrerar MiniPA-50 på följande sätt:

  • Långt tryck på ratten = Slå på/av förstärkaren (ON/OFF)
  • Kort tryck på ratten = Växla mellan automatiskt och manuellt val av band (A/M)
  • Vrid ratten = Byta band i manuellt läge (M)

    Lysdioderna (LED) på frontpanelen indikerar:

  • 80M = 80 meter band är vald
  • 40M = 40 meter band är vald
  • 30/17M = 30/17 meter band är vald
  • 15/10M = 15/10 meter band är vald
  • TX = PTT är aktiverad, slutsteget är inkopplat (Aktivt)
  • A/M = Automatiskt läge är aktivt
  • PWR = Förstärkaren är igång (klar att användas)

    Specification
Power supply ........................ 13.8V RED “+” BLACK “-”
Current ............................. 7-9A
Frequency Band ...................... 80m 40m 30m-17m 15m-10m
Operating Modes ..................... SSB CW AM，RTTY and FM-Reduced duty cycle
Rf input ............................ Max 5W
Out power ........................... 45W
Band control mode ................... manual mode rotary switch band
                                      automatic mode control via ACC line
Cooling method ...................... passive air cooling
Antenna connector ................... SO-239 50Ω
Size ................................ 150*88*38（mm）D*W*H
Weight .............................. 0.5KG

Package list:                         1x Minipa50
                                      1x Power cord
                                      1x for FT-817ND ACC control cable
                                      1x Backup fuse

    Beskrivning 'Mini ATU-100'
    2023.12.03 Bygger ihop ytterligare en 'ATU-100' (By N7DDC) - Har tidigare använt en sådan när jag kört mobilt.

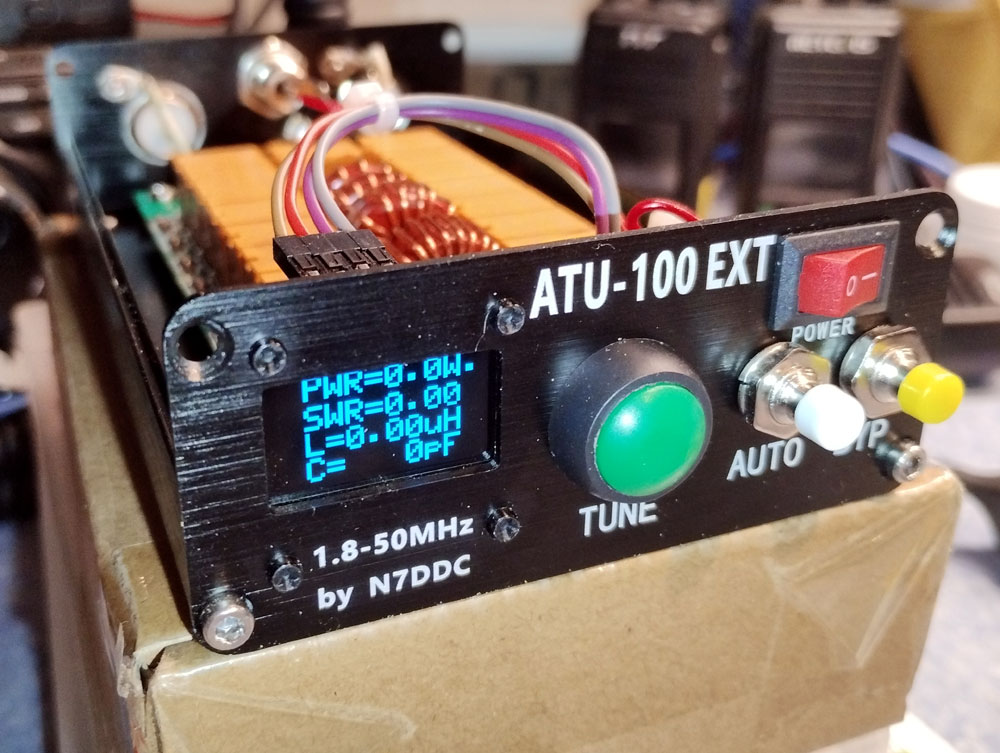

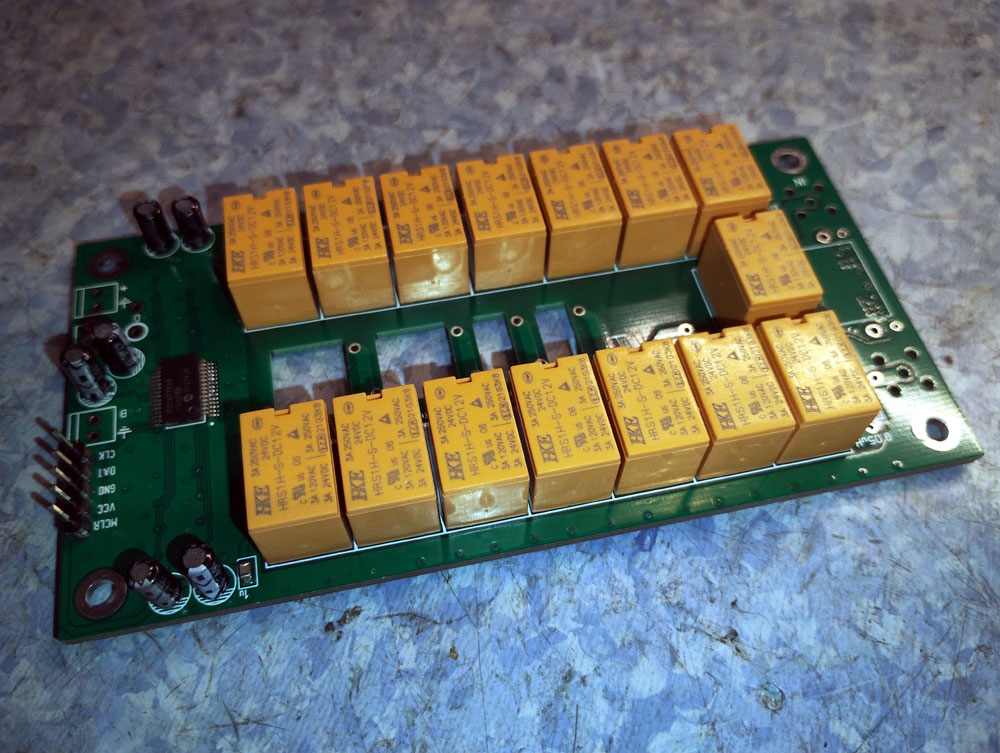

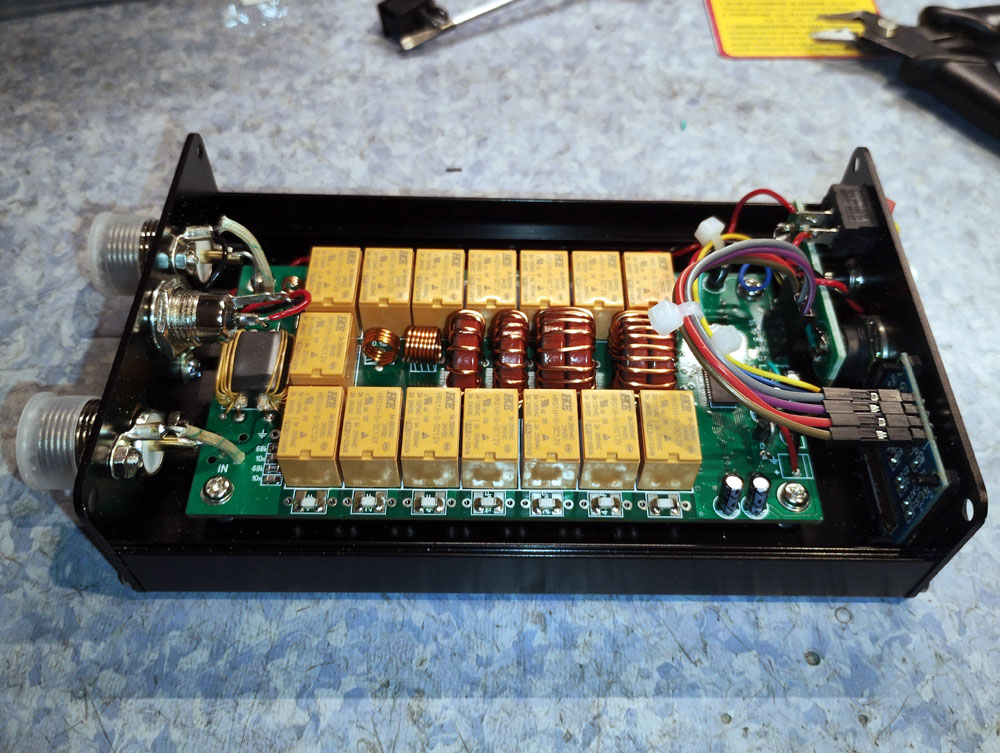

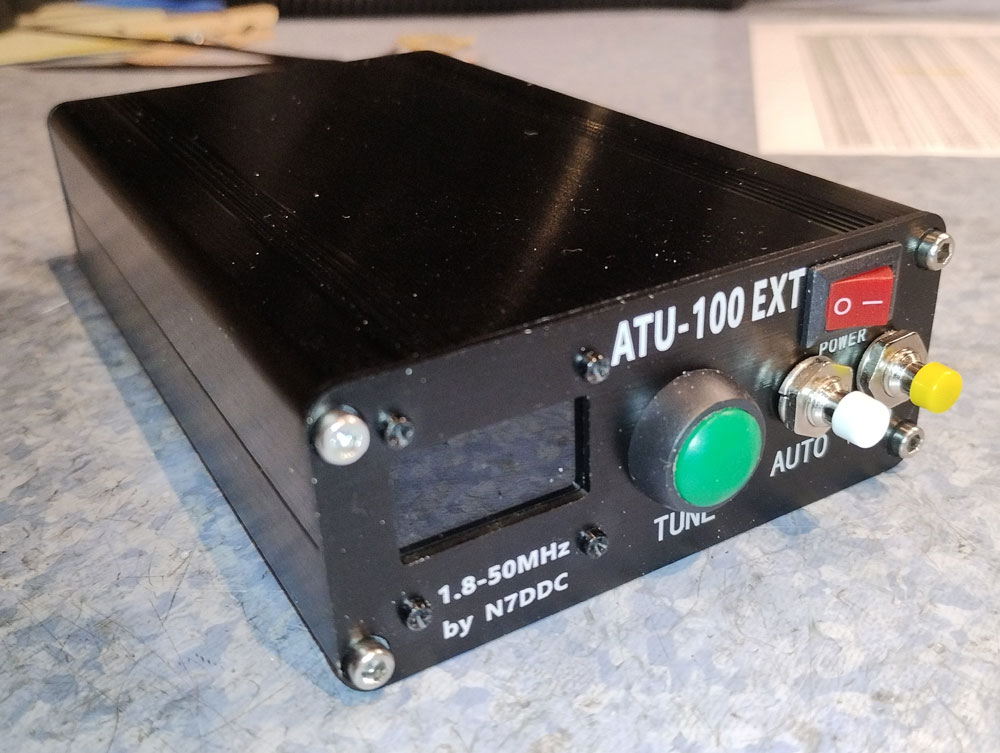

    Löder in relän / Färdigbyggd!

    Börjar med att löda in alla relän och diskreta komponenter, lindar toroiderna och löder in.

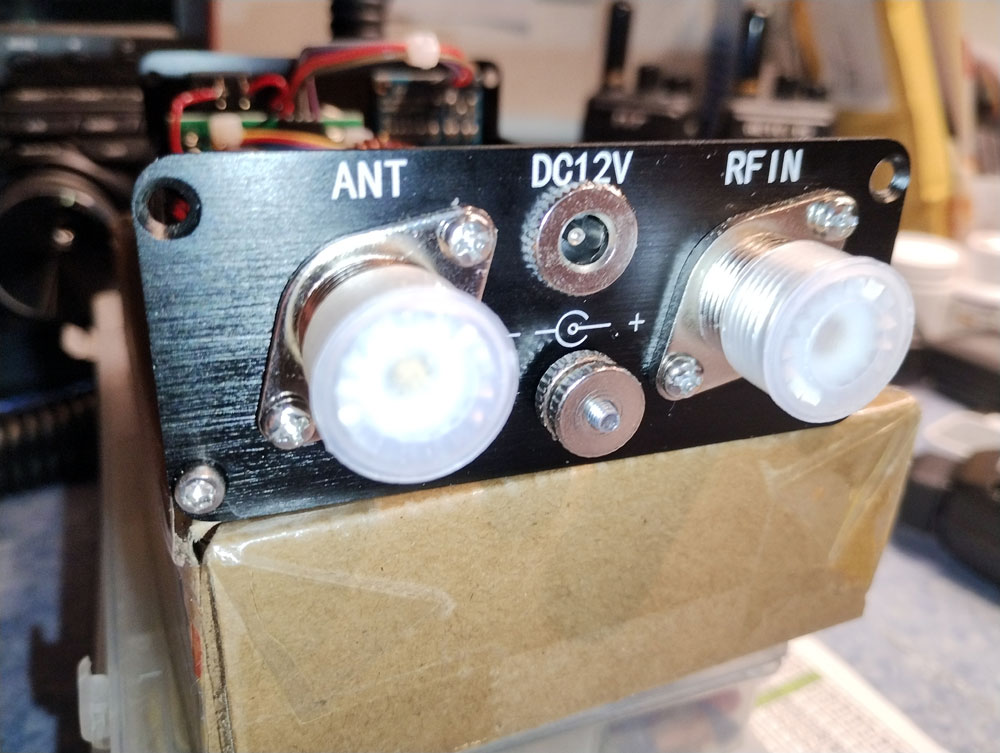

    Bakpanel / Frontpanel

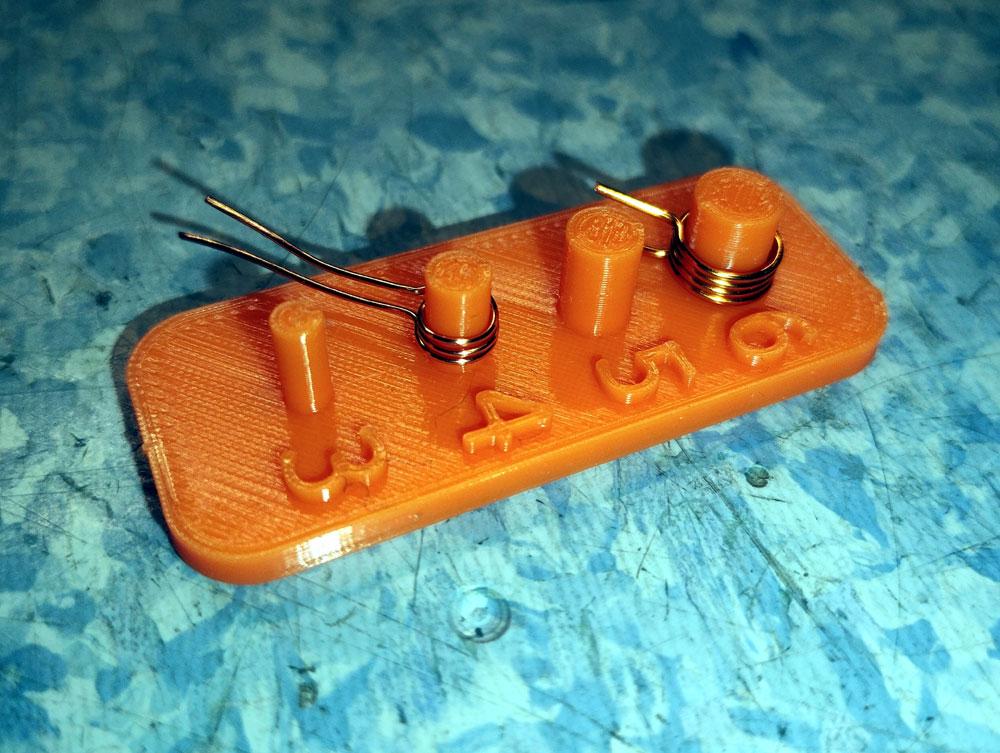

    När det är dax för dom luftlindade spolarna använder jag en 3D printad 'jigg' - Med hjälp av den lindar jag 4 / 6mm spolar utan problem.

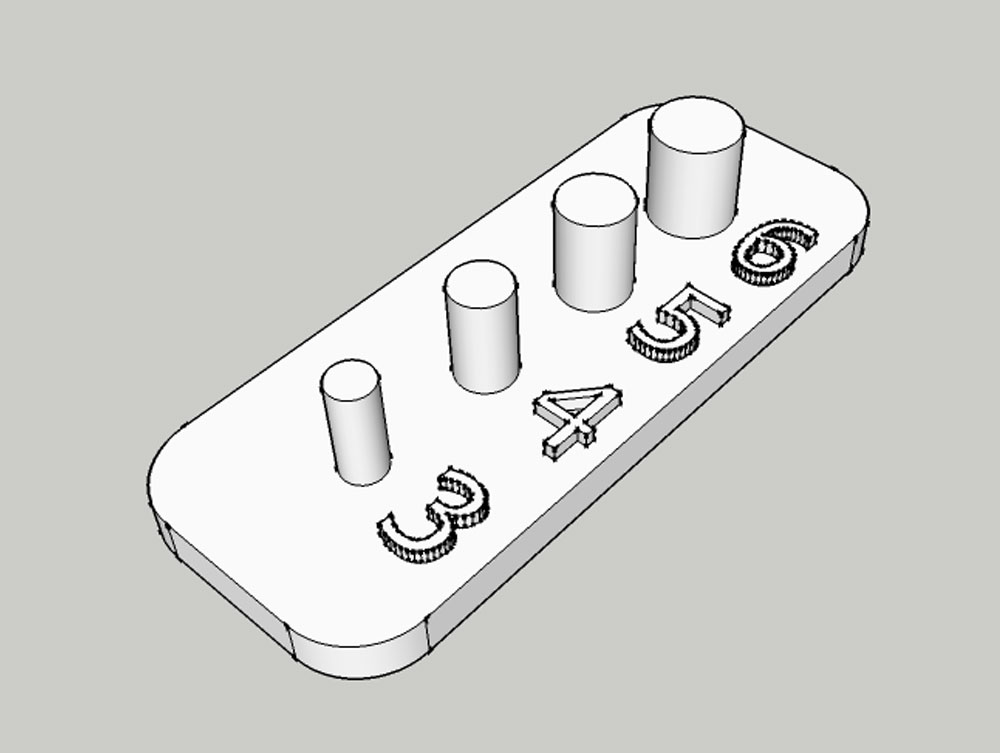

    3D skiss / 3D Utskrift

    En färdig .stl fil för spol-mallen, 3-6mm     3to6mm_peggs.stl

    Så är det bara att provköra, börjar med att koppla in matningsspänning, å se!, den fungerar! - Kopplar upp radio - Pa - och tuner, allt verkar att fungera som tänkt (Har ännu inte provat på alla band).

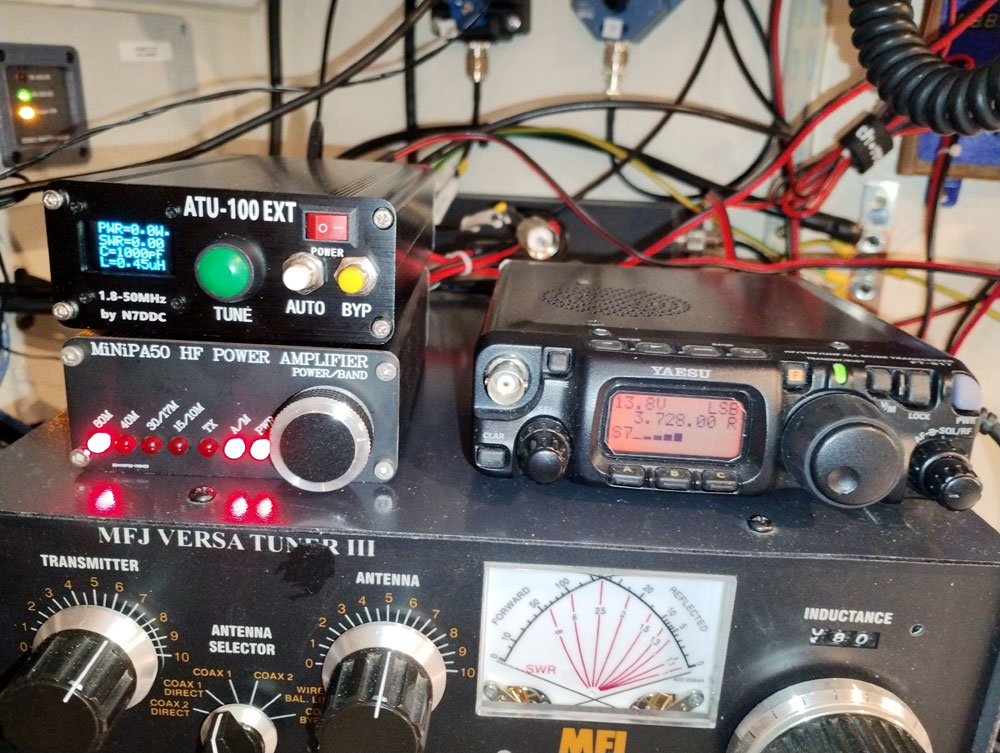

    Liket lever!

    Inkoppling
=====================================
Ansl.    | Funktion           | Färg
=====================================
+        | Spänningsmatning + | RÖD
-------------------------------------
GND      | Spänningsmatning - | SVART
-------------------------------------
G        | TUNE_Button        | GRÖN
-------------------------------------
B1       | AUTO_Button        | GUL
-------------------------------------
B2       | Bypass_Button      | BLÅ
-------------------------------------

    Länkar / Leverantörer / Referenser
    Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

    Leverantörer:
    [L1] Thomann.de

    Länkar / Referenser:
    [R1] YEASU     FT-817ND user manual
    [R2] MOTOROLA MRF186 datablad
    [R3] Krets-schema för ATU-100
    [R4] Användarmanual för ATU-100
    [R5] Användarmanual för Micro PA-50+
    [R6] N7DDC ATU-100 Projektsida @ Github.com
