Inledning
Diamond WD-330J är en bredbandsdipol för alla amatörradioband 80--10M, har använt denna antenn i närmare 30 år. Den fungerar alltid!, men är kanske inte värdens mest effektiva antenn.

Antennen är inhandlad begagnad för länge, lange sedan...

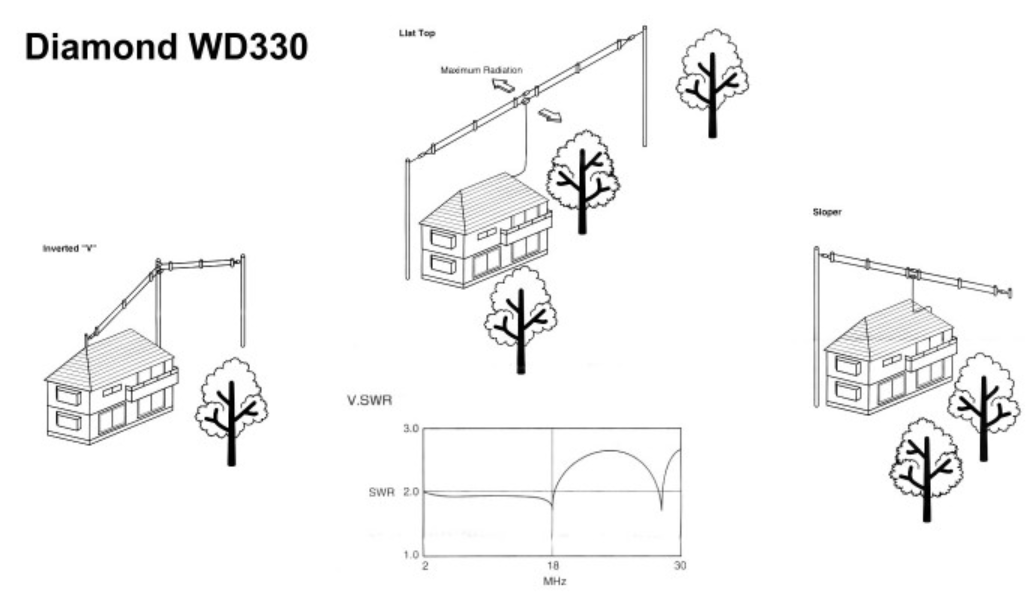

Diamond WD-330J i mast-2

Senast uppdaterat
2023.11.05 Har precis inhandlat en ny DANNEX FRA1530A bredbandsdipol - Tanken är att WD-330J antennen då ska få flytta till vårat sommar-QTH, då blir det möjligt att vara igång på 80M--10M HF band därifrån också!.

2023.10.26 Använder antennen när jag kör ALE (Automatic Link Establishment) med 'hoppfrekvens'. Du kan läsa mera om ALE / SWALE -->Här!

2023.10.29 Kontrollmäter SWR på alla antenner efter att allt varit bortkopplat under sommarens måleri-arbeten.

SWR kurva 2-30MHz

SWR mätning i .pdf format -->Här!

ToDo
Som dom flesta 'projekt' så är där alltid något som kan göras bättre / annorlunda eller ändras lite på...

Inget just nu...

Beskrivning
Diamond WD-330J är en vikt dipol (Typ T2FD antenn), det är en väldigt vanlig / enkel antenntyp. Antennen blir väldigt bredbandig, den blir dock något mindre effektiv i jämförelse med en anstämd öppen (vanlig) dipol på respektive band.

I praktiken går den att använda på vilken frekvens som helst 3,5--30MHz utan avstämning. Det gör den ytterst lämplig om man t.ex. ska köra ALE (SWALE) med frekvenshopp inom flera olika våglängder/band.

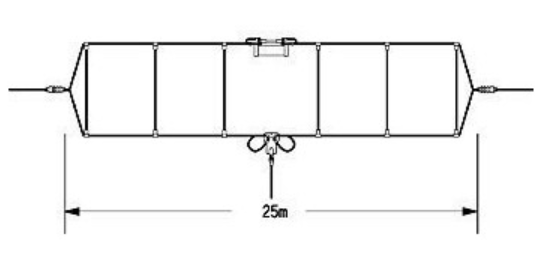

Diamond WD-330J

Tekniska data

Balun Included ........................ Yes
Antenna Typ ........................... Dipole
Design of antenna ..................... T2FD Dipole
Mono-/Multiband	....................... Multiband
Brand ................................. Diamond
Max. Power [W] ........................ 150 W
Connector ............................. SO-239
Impedance ............................. 50 Ω
Supported Bands	....................... 80m, 40m, 30m, 20m, 17m, 15m, 12m, 10m
OBS!  Matchbox erfordras ej.
