- SPE Expert 1K-FA -
2024.10.30 Har inhandlat 6st nya försilvrade SO-239 kontakter, ska byta ut alla in/utgångs anslutningar. Passar även på att montera skyddsslock på alla in/utgångs anslutningar. Har mätt upp och beräknat värdet på förkopplingsmotstånd för att dämpa bullret från fläktarna när dom går på 'toppvarv' (R=33--39Ω)

Har även inhandlat försilvrade PL-259 kontakter för att tillverka 'bättre' koax-patch kablar med RG-213 koax (Tål mer effekt) - Just nu använder jag vanliga RG-58 kablar.

- ToDo / Att göra -
2024.10.30 Som dom flesta 'projekt' så är där alltid något som kan göras bättre / annorlunda eller ändras lite på...

  • Tillverka 'bättre' koax-patch kablar
  • Kontrollera att 'rätt' fläkt är kopplad till utgång för fläkt / nätaggregat (J10)
  • Mäta upp / testa (faktisk) uteffekt
  • Byta ut alla SO-239 kontakter / montera skyddslock
  • Försöka att få steget lite tystare (Försök 2) sätta in förkopplingsmotstånd på fläktarna
  • Tillverka CAT kabel för att styra bandval m.m. från radion
  • Koppla upp steget till dator
  • Försöka att få steget lite tystare (Försök 1) byta ut alla sju fläktar

    2024.10.18 Bytte ut alla sju fläktarna i slutsteget. Det är inte någon svår procedur, började att lossa höljet (Skruvat med åtta försänkta insex-skruvar.

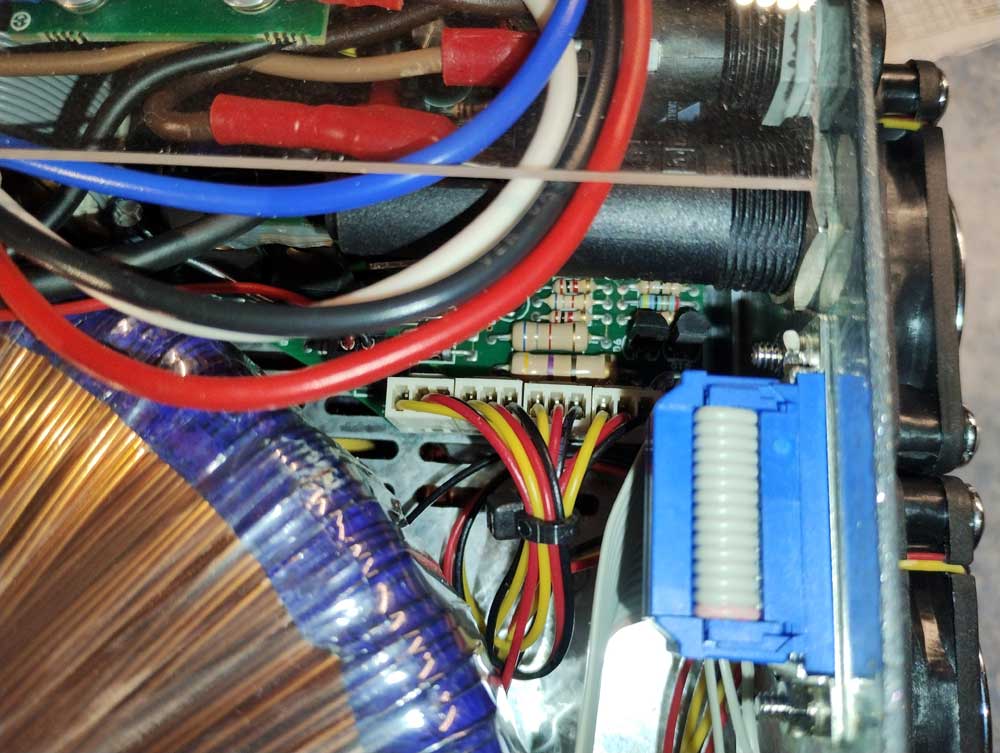

    Inkoppling bakre fläktar / Demontering av bakre fläktar

    Fläktarna baktill är inkopplade direkt på ett kretskort (220VAC Board) vid säkringshållarna, där är 4st 3pol kontakter märkta J10--J13, bara att lossa fläkt ledningarna, skruvade sedan bort dom fyra fläktarna.

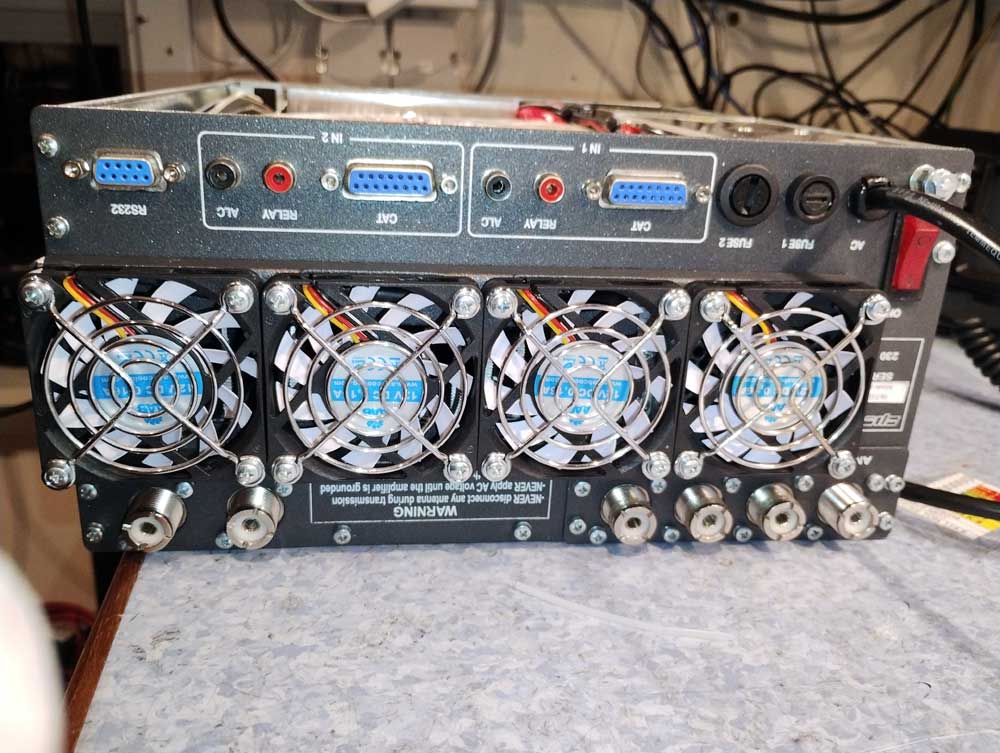

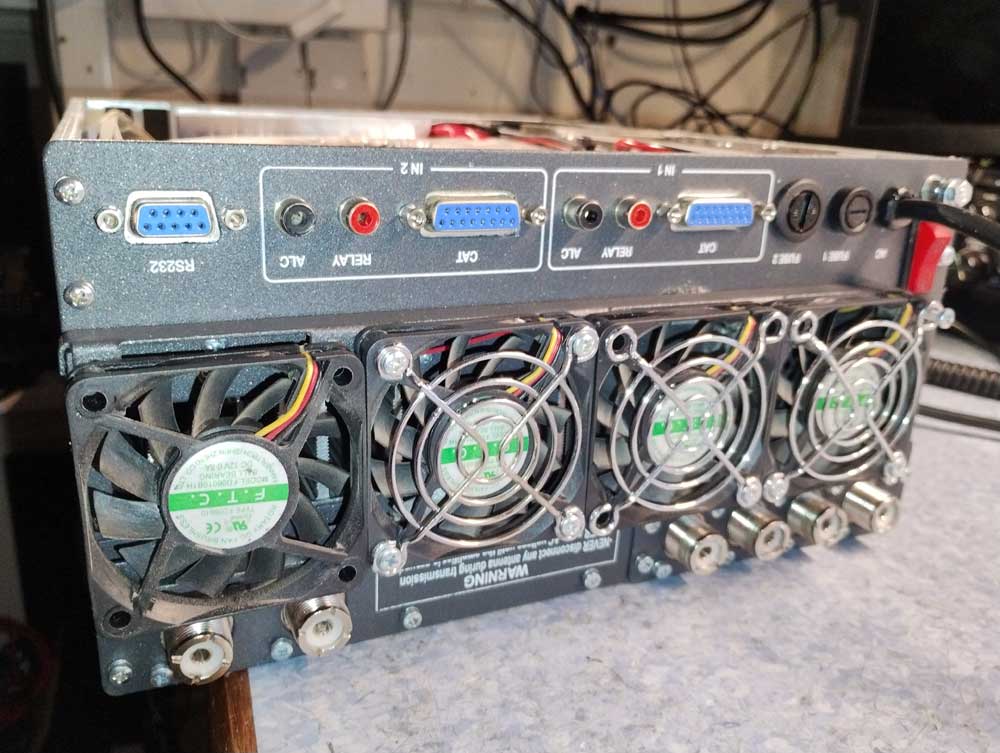

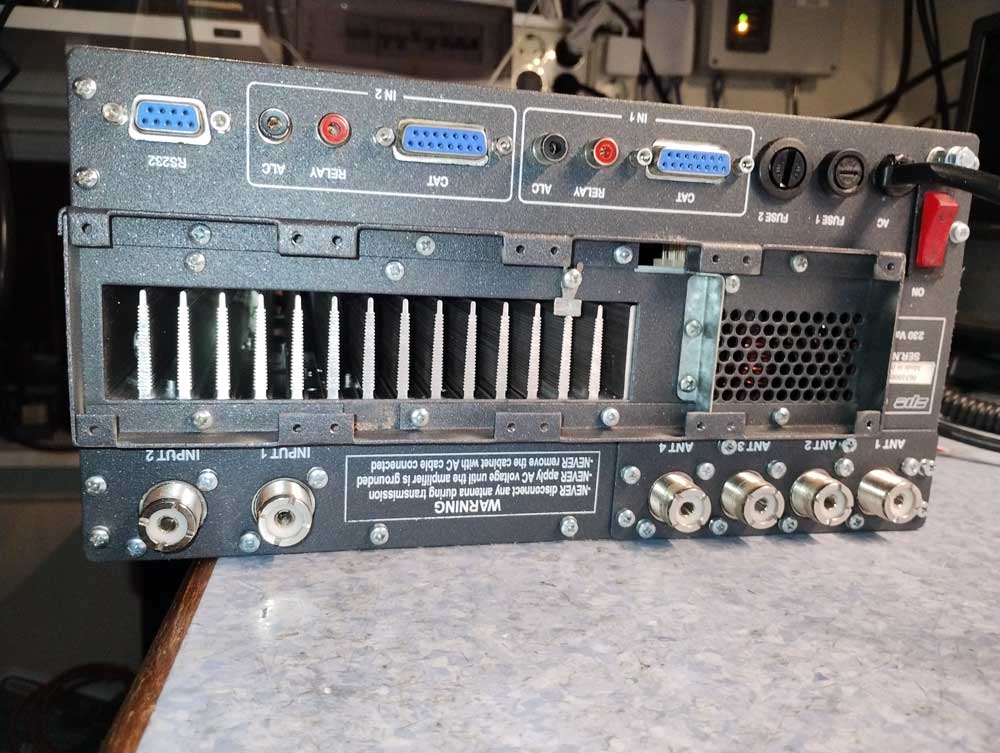

    Bakre fläktar borttagna / Fyra nya fläktar på plats

    Vid monteringen av dom nya fläktarna är det bara att göra i omvänd ordning. skruva fast fläktarna och koppla in.

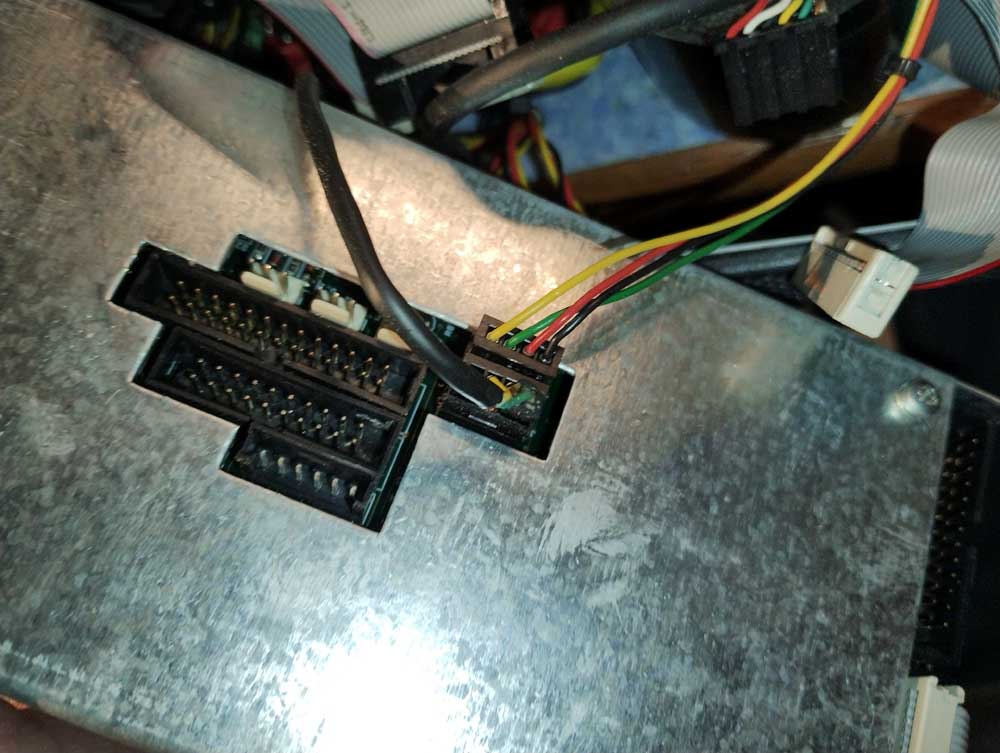

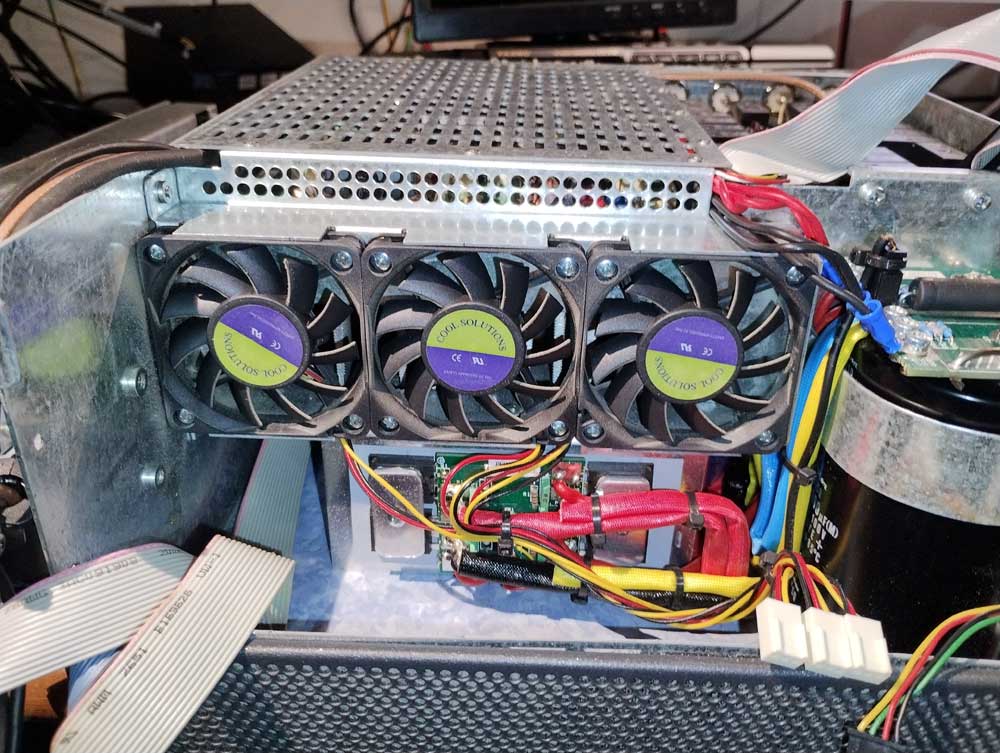

    3st 3pol kontakter på baksidan frontpanel / 3st original fläktar

    Dom tre interna fläktarna är inkopplade bakom frontpanelen (CPU Board), där är 3st 3pol kontakter märkta FAN1--FAN3. Skruvade loss frontpanelen med 4st försänkta PH1 skruvar, två på var sida. Kopplade ur ett antal ledningar bakom frontpanelen för att ta bort den helt. (Dokumentera hur ledningarna sitter före demontering för att kunna koppla tillbaka)

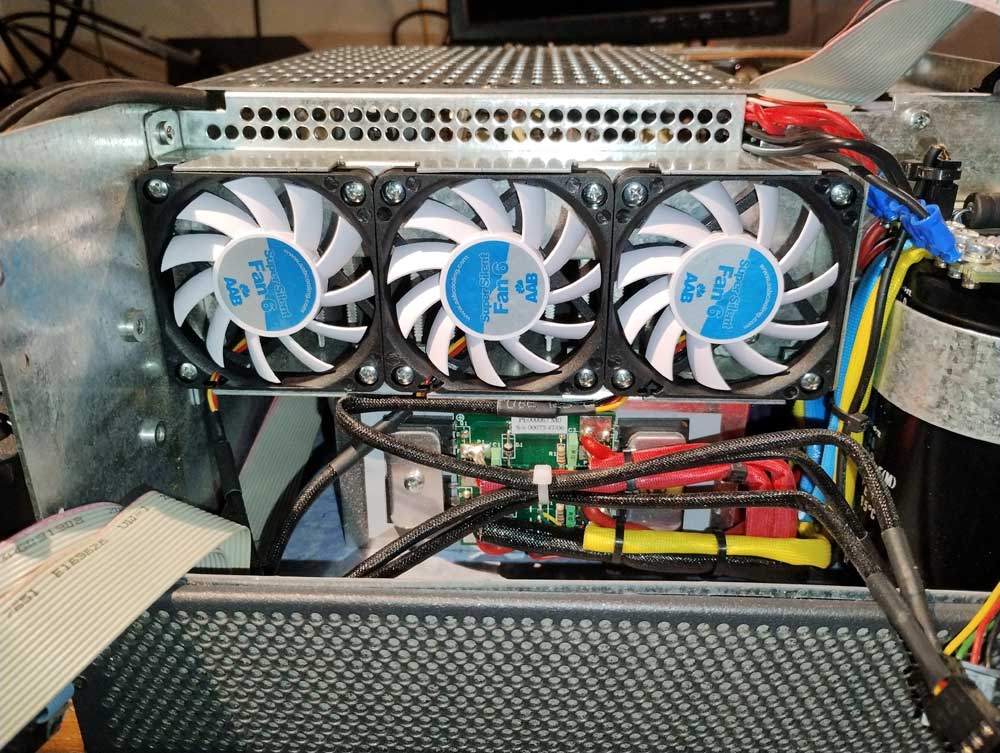

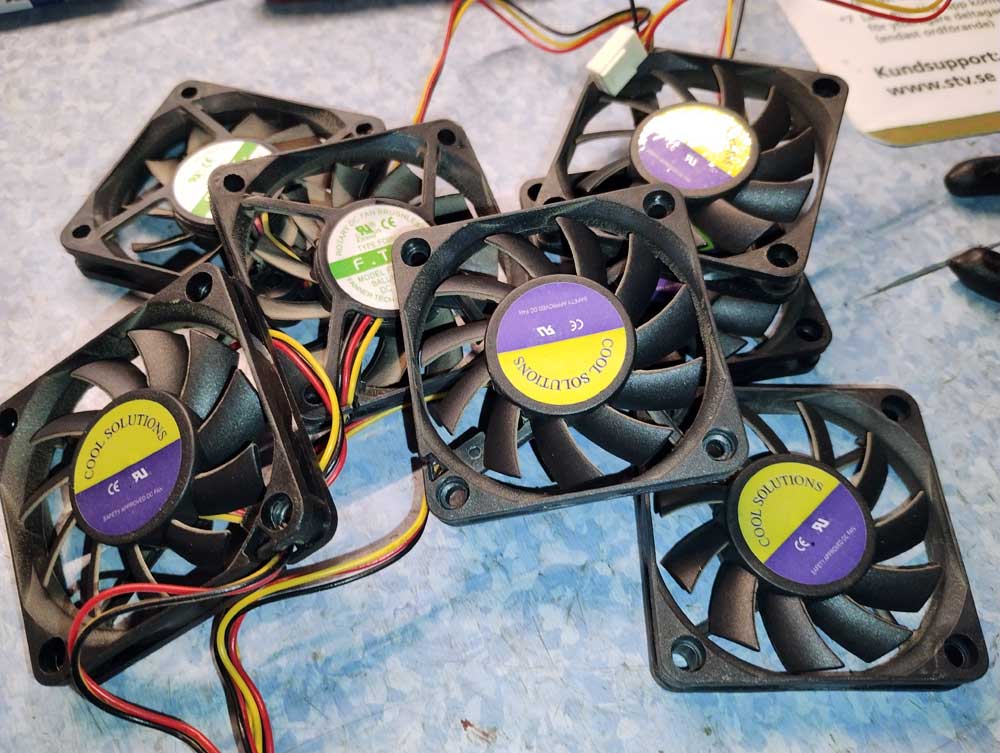

    3st nya fläktar på plats / En hög med 7st gamla fläktar

    Bara att skruva ur dom gamla fläktarna, skruva i dom nya och koppla in dom. Snyggar till lednings dragning med nya buntband, kopplar in och monterar tillbaka frontpanelen. På med botten / lock, klart!

    Q: Blev då slutsteget tystare?
    A: Är inte helt säker, försökte mäta ljudnivån med en APP i min telefon.
  • Resultat före: 55dB
  • Resultat Efter: 56dB
    = ? Fortsättning följer...

    2024.09.30 Fick hem 9st 'AABCOOLING Super Silent Fan 6', leverantör är Amazon.com[L1] - Kollade lite på dom under e.m. kvällen, verkar att vara väldigt bra kvalite.

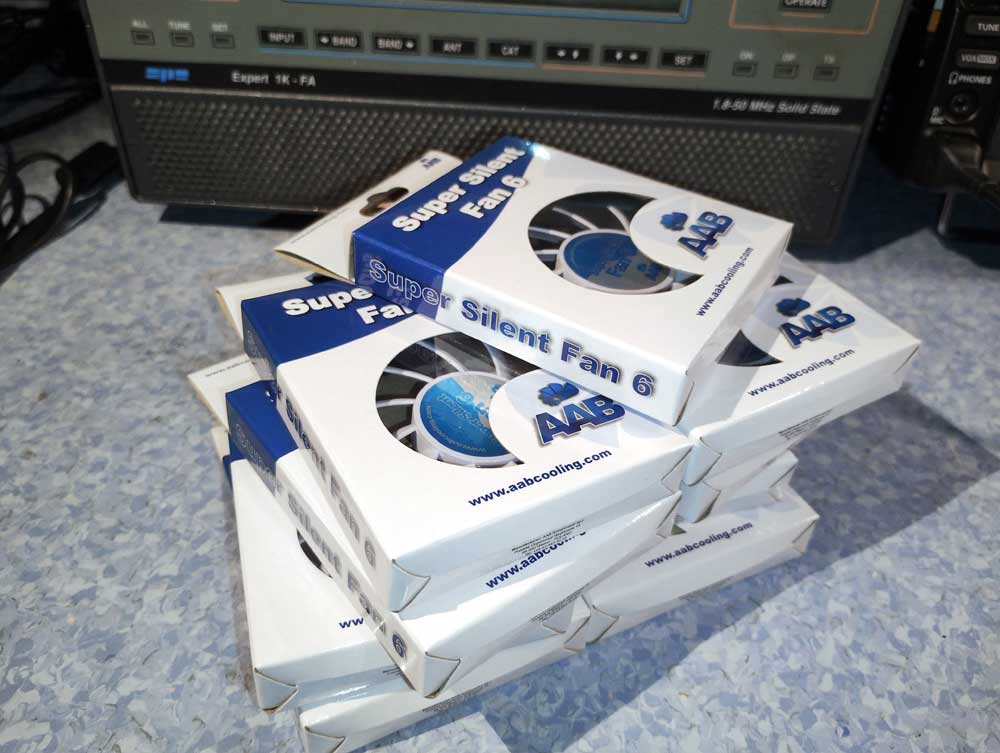

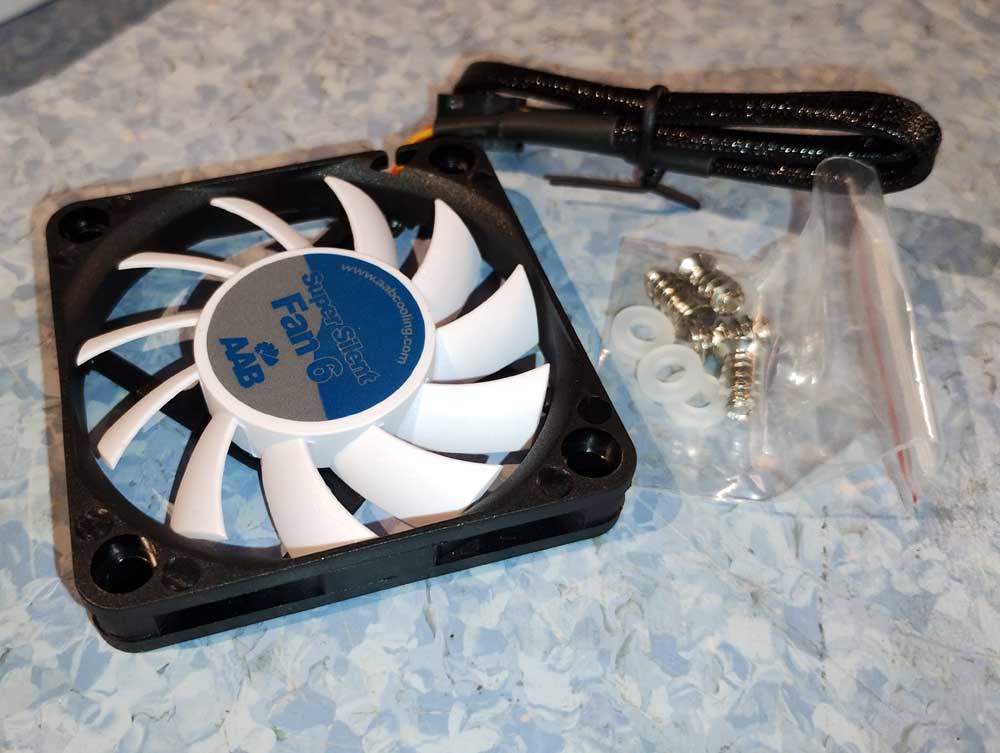

    9st 'AABCOOLING Super Silent Fan 6' i sina kartonger / Närbild 'AABCOOLING Super Silent Fan 6'

    - BIRD Modell 43 'Thruline' WATTMETER- Lånade hem ett BIRD Modell 43 'Thruline' WATTMETER från min arbetsplats, ska kolla upp slutstegets uteffekt när tillfälle ges.

    Har tidigare ägt en sådan själv, och använt vid tidigare test tillfällen,läs mera -->Här!

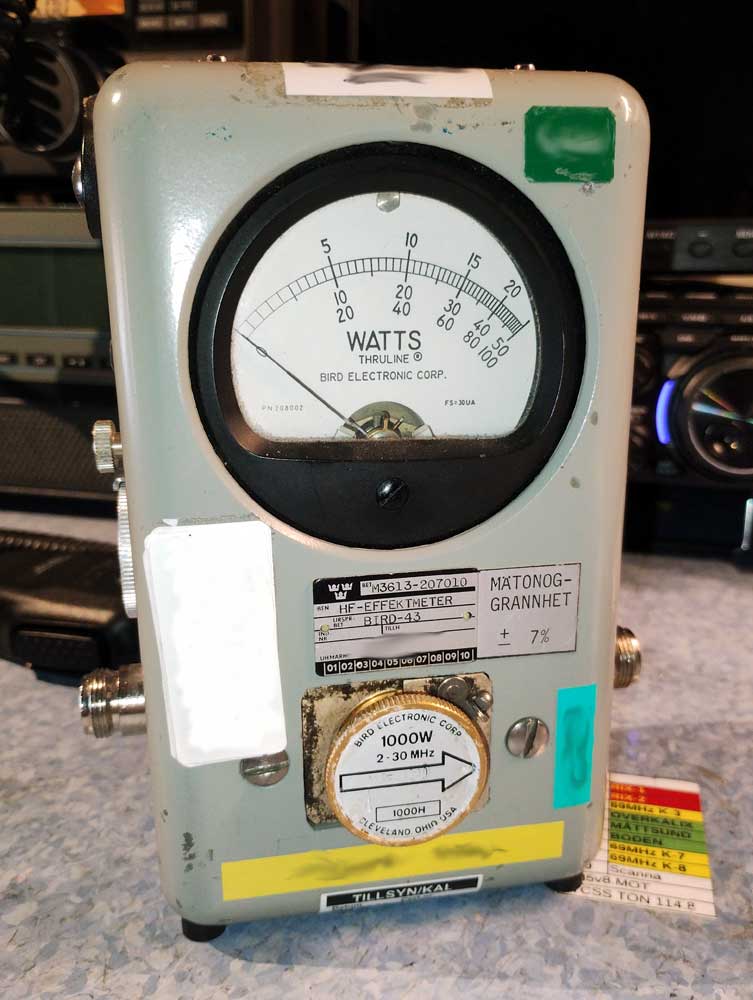

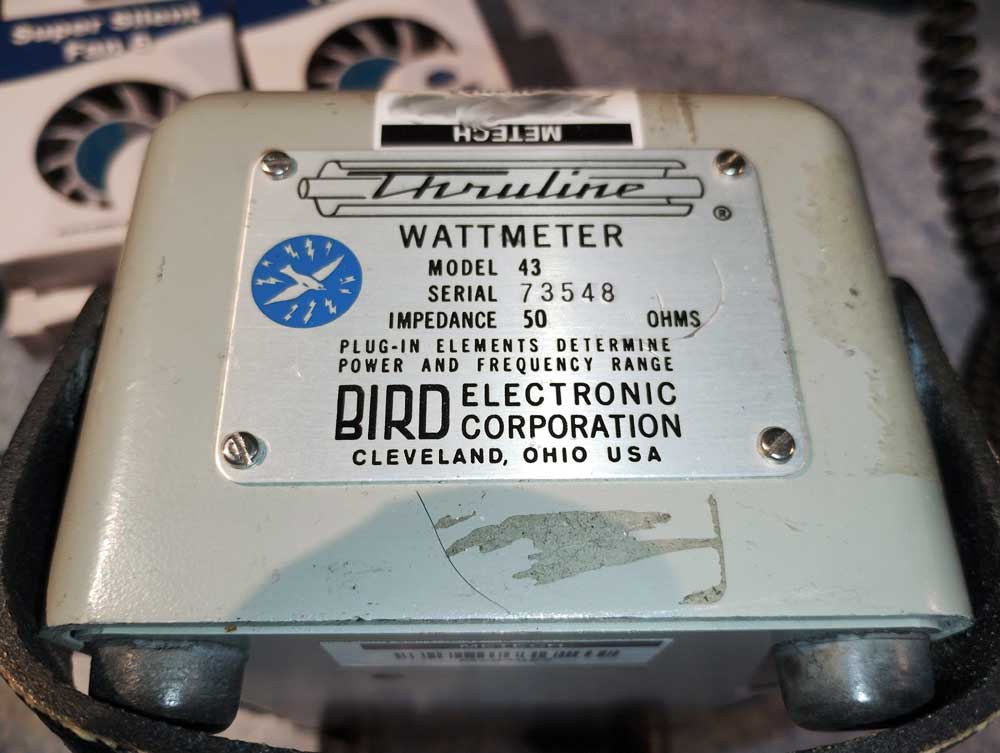

    BIRD Modell 43 'Thruline' WATTMETER

    2024.09.19 Steget fungerar och går att köra med bara relä (ptt) kabel. Så jag börjar att kolla på ersättningsfläktar, kollar bl.a. på 'AABCOOLING Super Silent Fan 6' och den utförliga beskrivningen som man hittar på SP8ERS[R8] webbsida - Fläkt data: Mått 60x60x10 / 17,3dB / 34m3/h

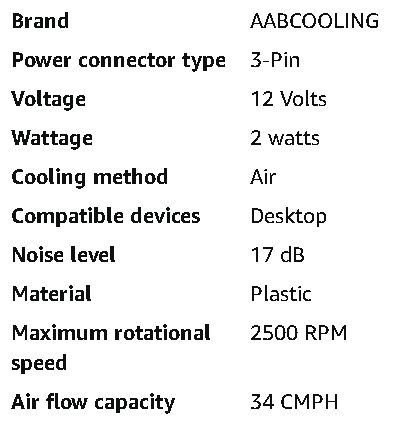

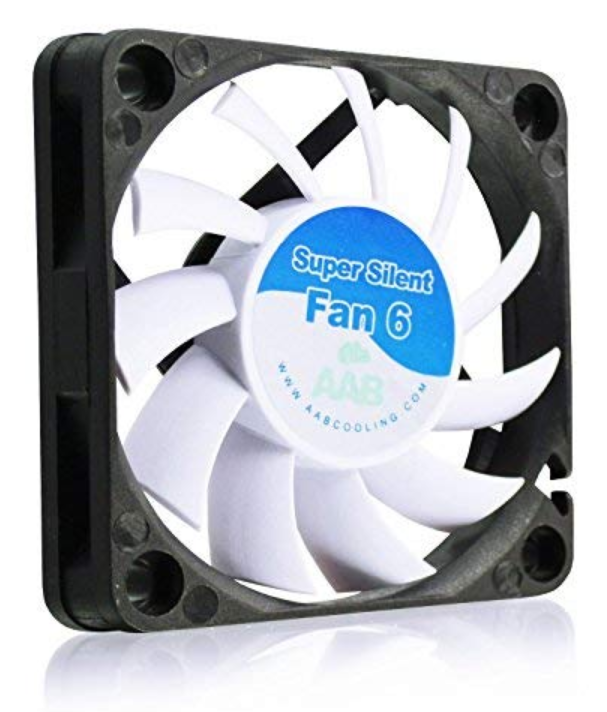

    'AABCOOLING Super Silent Fan 6' / data

    2024.09.18 Fick hem steget, kopplar in och provar under kvällen. Verkar att fungera som det är tänkt, måste läsa på lite för att tillverka CAT styrkabel o.s.v. - Kör just nu bara med relästyrning. Noterar att steget bullrar en hel del, har kollat lite på ersättningsfläktar.


    SPE Expert 1K-FA Front / Bakpanel

    Testar uteffekt mot en dummy load, 1163W pep Ut med 20W ineffekt, ska även försöka att installera lite program i min datorn för att configurera & styra radio och slutsteg.

    2024.08.31 P.g.a. alla nyförvärv kommer jag att behöva avyttra / sälja lite grejer under hösten:

  • Bredbandsdipol (T2FD) 'Diamond WD-330J'
  • Antenn-rotor EMOTATOR 1103mxx
  • HF-slutsteg ACOM 1010 Såld!
  • Avstämningsenhet 'MFJ VERSATUNER III MFJ-962D' Såld!

    2024.08.30 Begagnat 'SPE Expert 1K-FA' Slutsteg är precis inhandlat (Från SM7VTM, Ted) - Lägger upp denna sida med lite 'grundläggande' information. Steget är (Antagligen) första serien, kollade inte upp det före köp. Vad jag hittat så långt är att steget använder 2x3 (PushPull) par med 'MRF150 RF Power FET' transistorer.

    - Tillverkarens produktbilder -

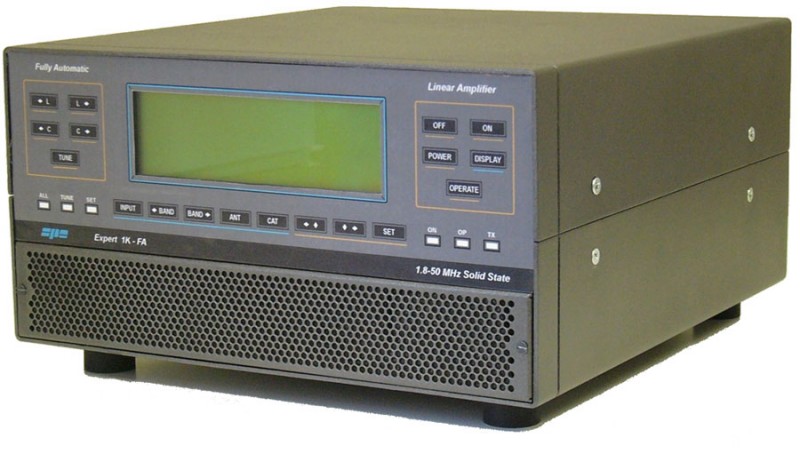

    SPE Expert 1K-FA Exteriör

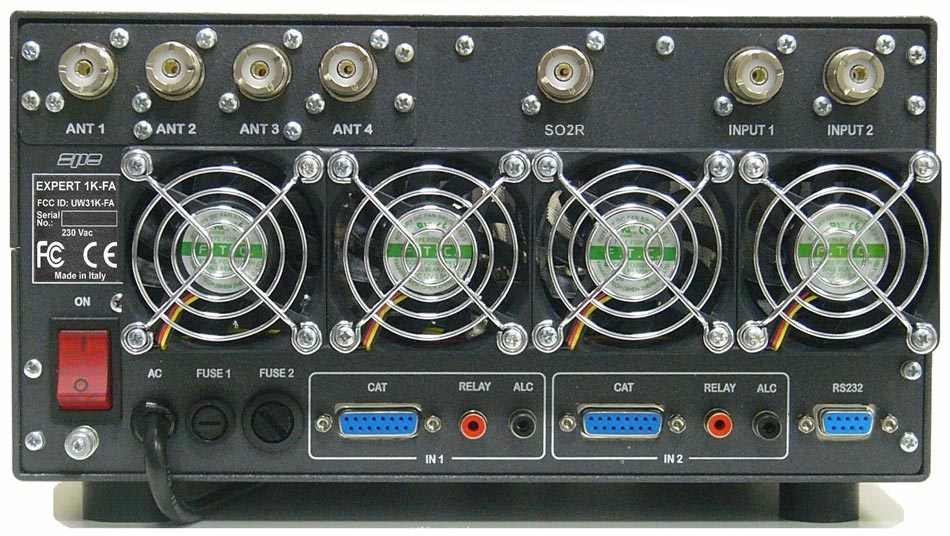

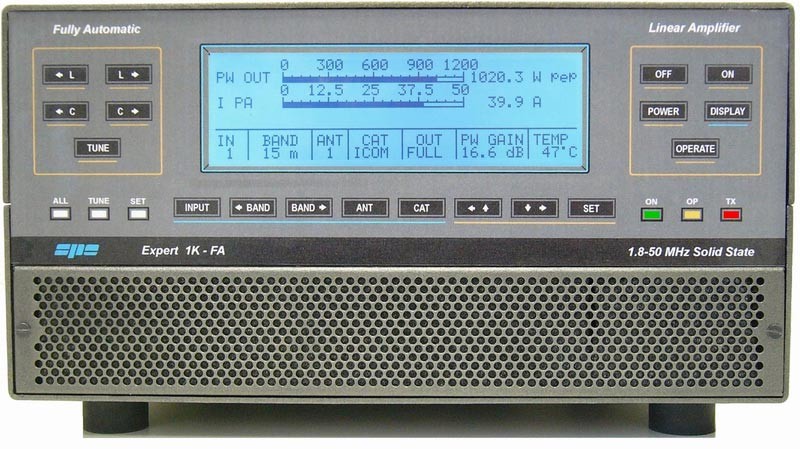

    SPE Expert 1K-FA Front / Bakpanel

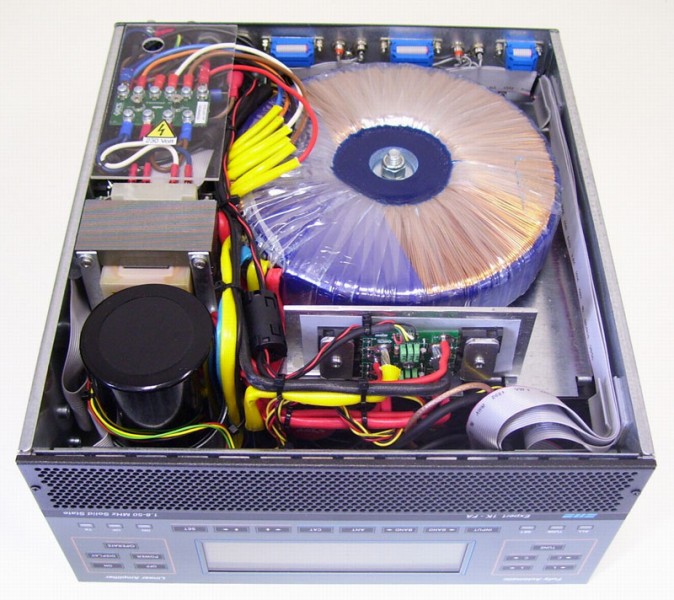

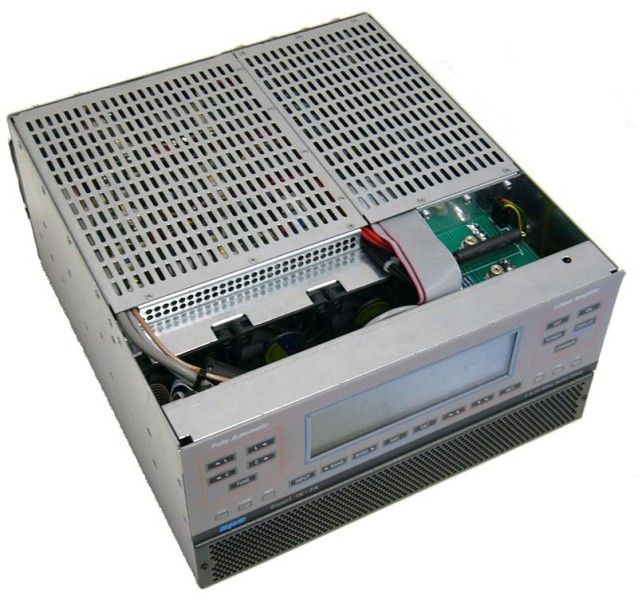

    SPE Expert 1K-FA Ovansida utan lock

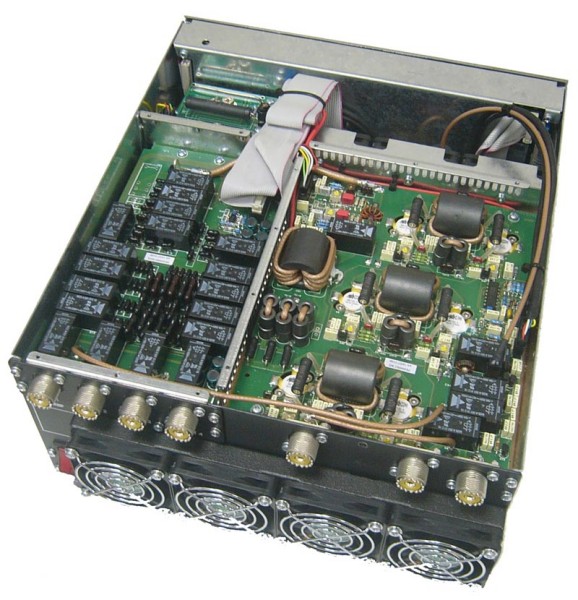

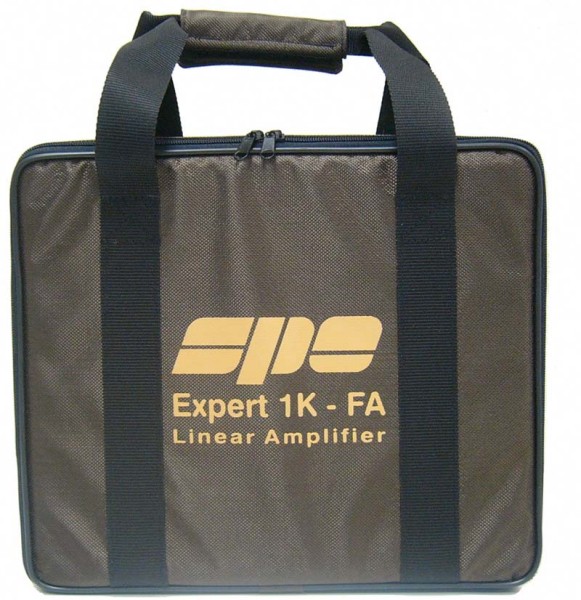

    SPE Expert 1K-FA Undersida / Transportväska

    - Technical data -
    FACTORY SPECIFICATIONS
    =========================================================================
    Frequency ................ 1,8 -- 50MHz amatörband
    Output ................... 1KW pep SSB
                               900W pep CW
                               700W pep @ 50MHz
    ATU Matching ............. 3:1 SWR @ HF (max)
                               2,5:1 SWR @ 50MHz (max)
    Input caracteristics ..... 2x SO239 @ 50Ω (SWR < 1,2:1)
    Output caracteristics .... 4x SO239 @ 50Ω
    Drive power .............. 20W typical for max output
    Spurious emissions ....... < -60dB
    Dimensions ............... w 28, h 14, d 32 cm.
    Weight ................... approx. 20 Kg
    =========================================================================


    - Referenser / Leverantörer -
    [L1] Amazon.com
    [R1] Expert 1K-FA Brochure
    [R2] Expert 1K-FA Quick start instruction
    [R3] Expert 1K-FA User's manual
    [R4] Expert 1K-FA Service manual Serie 2
    [R5] MRF150 Datablad
    [R6] SM0JZT, Tilman D. Thulesius testar SPE Expert 1K-FA (Artikel i QTC 2017)
    [R7] Expert 1K-FA @ tillverkaren SPE Webbsite
    [R8] Fläkt modifiering på SP8ERS webbsida
