- ACOM 1010 -
2024.09.19 Nytt slutsteg 'SPE EXPERT 1K-FA' inhandlat och testat.

2024.08.31 P.g.a. alla nyförvärv kommer jag att behöva avyttra / sälja lite grejer under hösten:

  • Bredbandsdipol (T2FD) 'Diamond WD-330J'
  • Antenn-rotor EMOTATOR 1103mxx
  • HF-slutsteg ACOM 1010
  • Avstämningsenhet 'MFJ VERSATUNER III MFJ-962D'

    2024.09.20 'ACOM 1010' steget är nu SÅLT!

    H I S T O R I S K - I N F O R M A T I O N

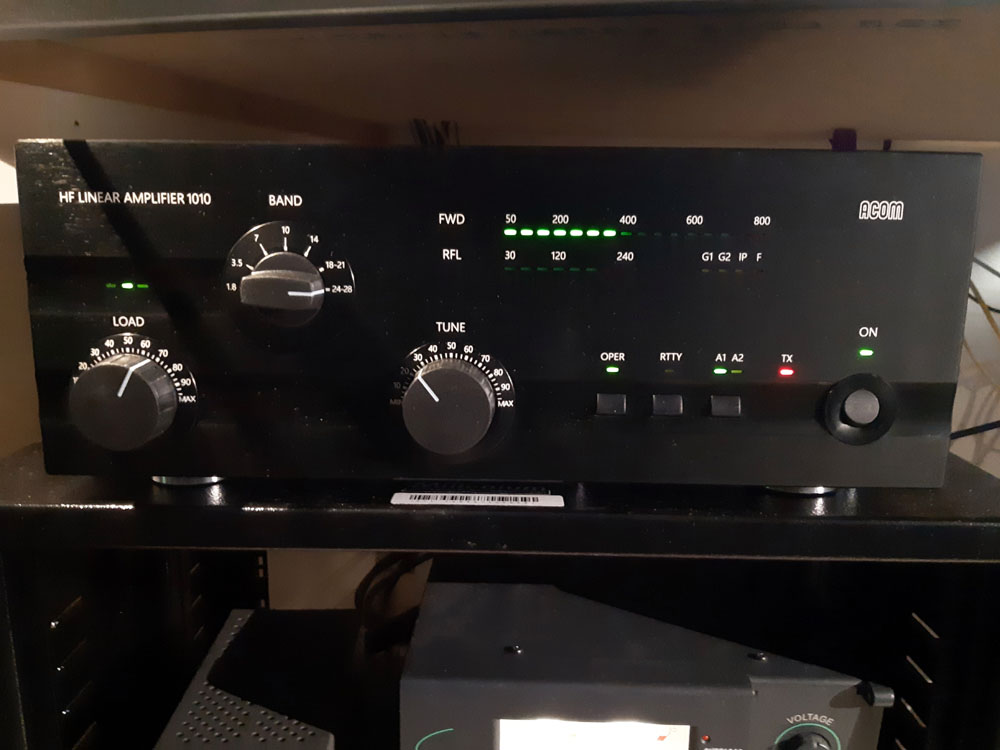

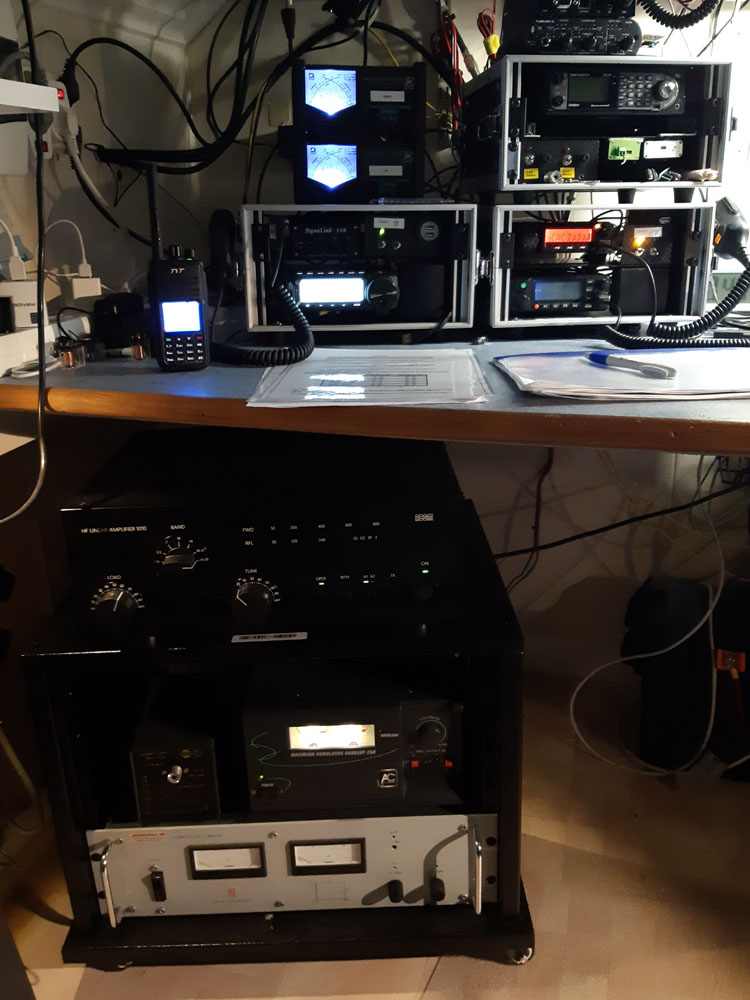

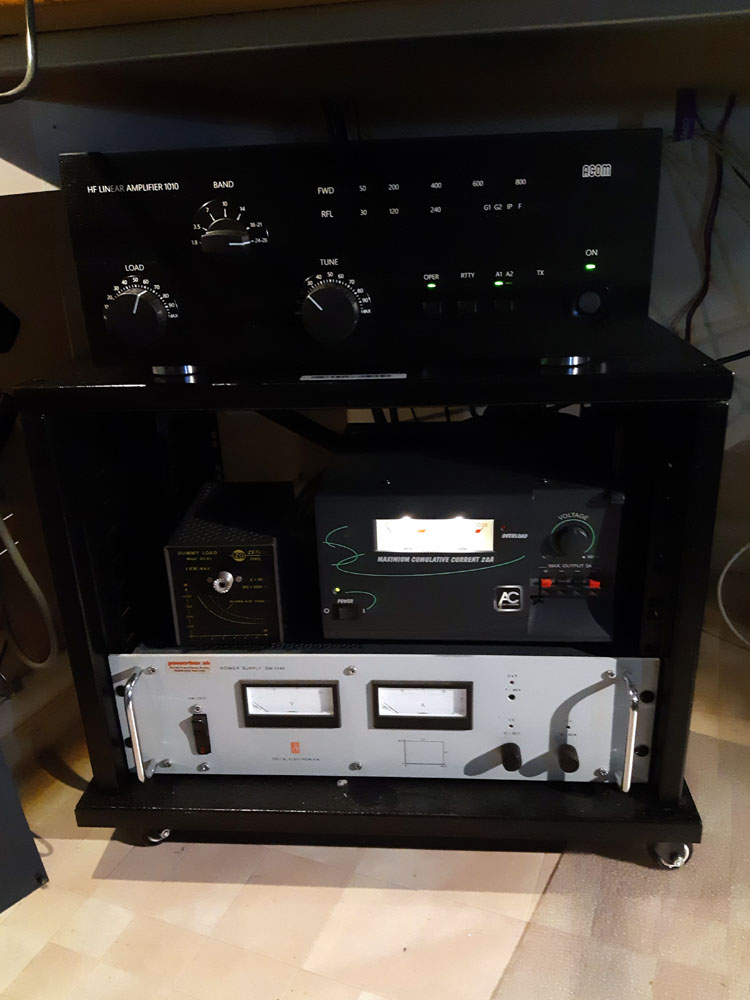

    2019.10.28 ACOM 1010 HF-Steget står stadigt på en liten rack hylla på hjul (Millenium SR-2008-8HE)

    Rack-hyllan heter 'Millenium SR-2008' och är på 8HE. Den är inhandlad från 'Thomann.de'[L4] i Tyskland, hyllan är tillverkad i 2mm pulverlackerad stålplåt, verkar att vara väldigt stabil. Hyllan kostade 89€ inkl. frakt.


    ACOM 1010


    ACOM 1010

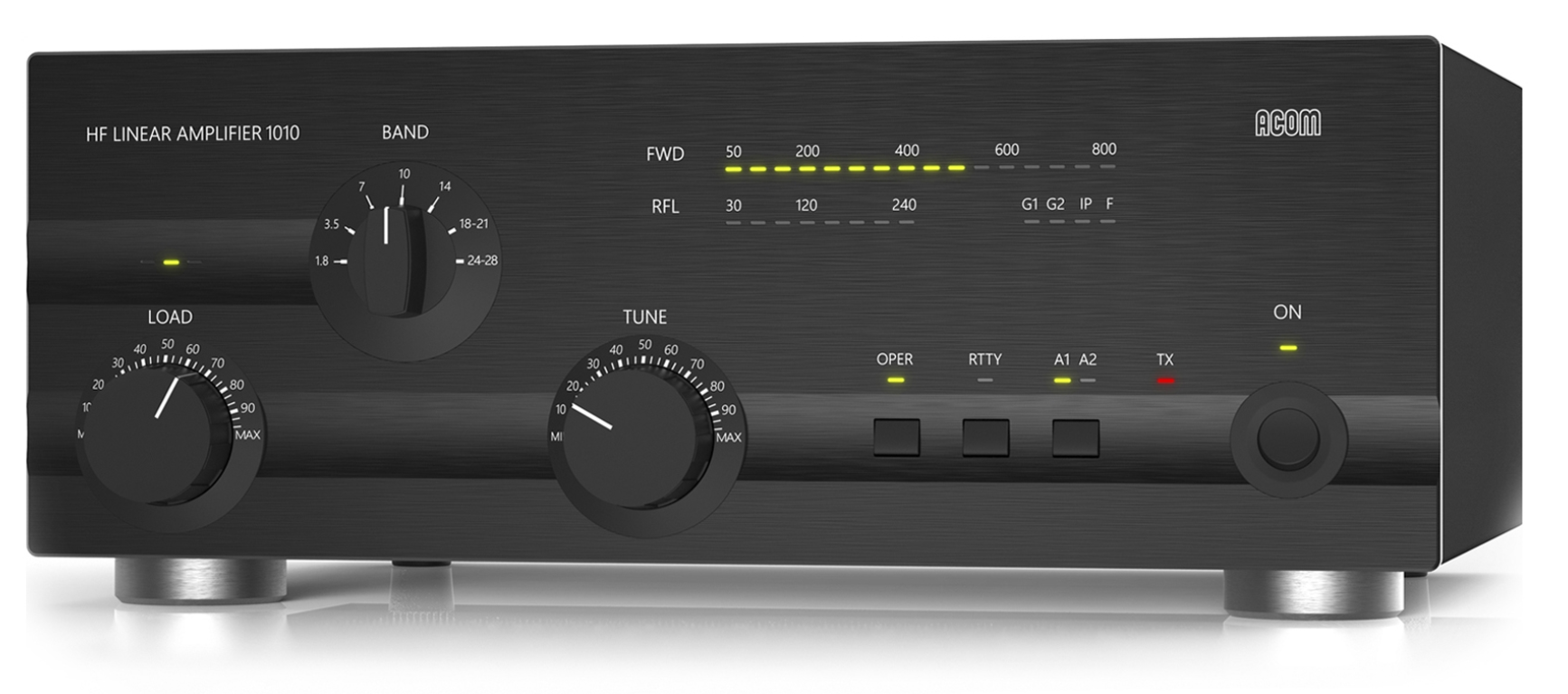

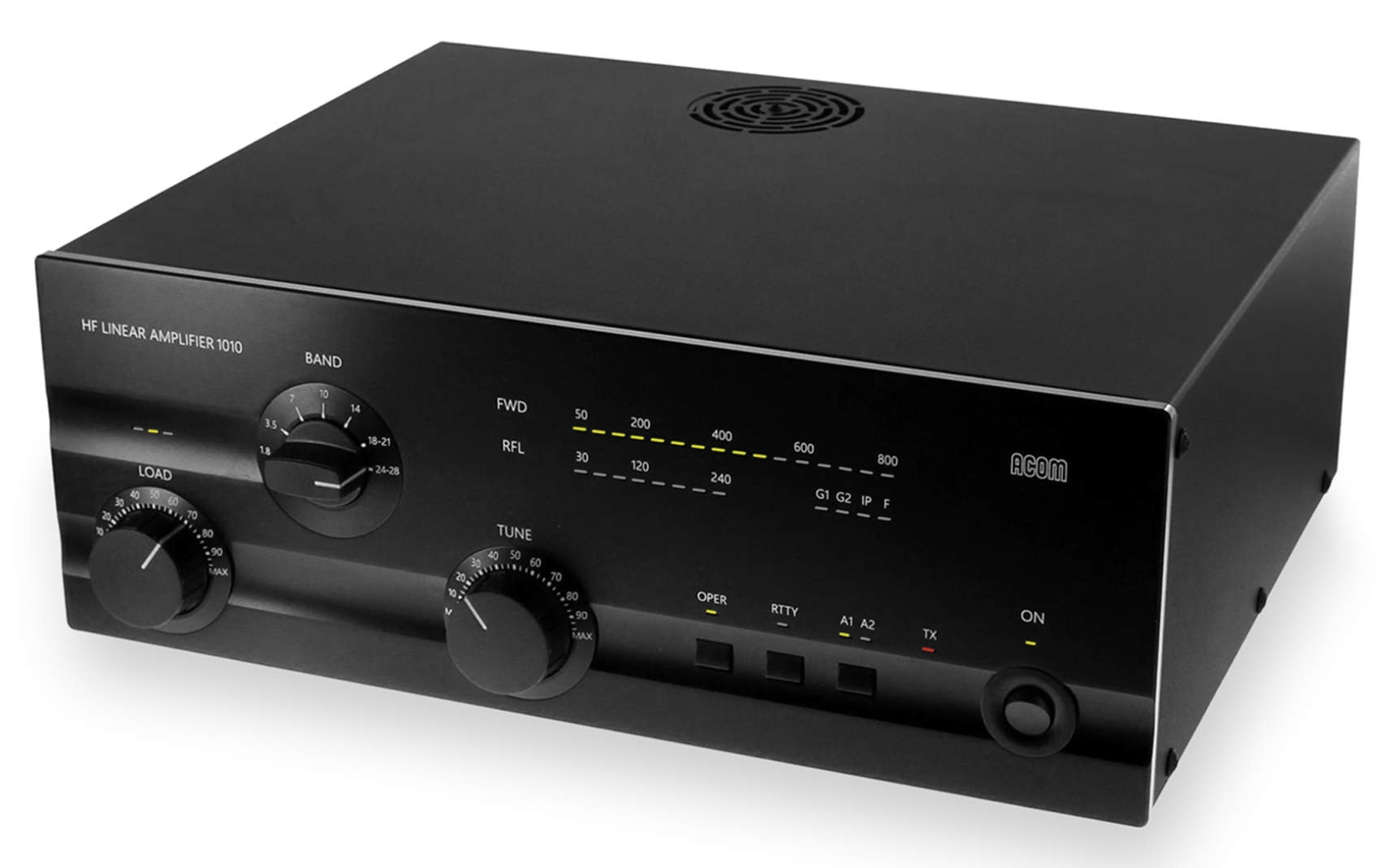

    - Tillverkarens produktbilder -

    ACOM 1010

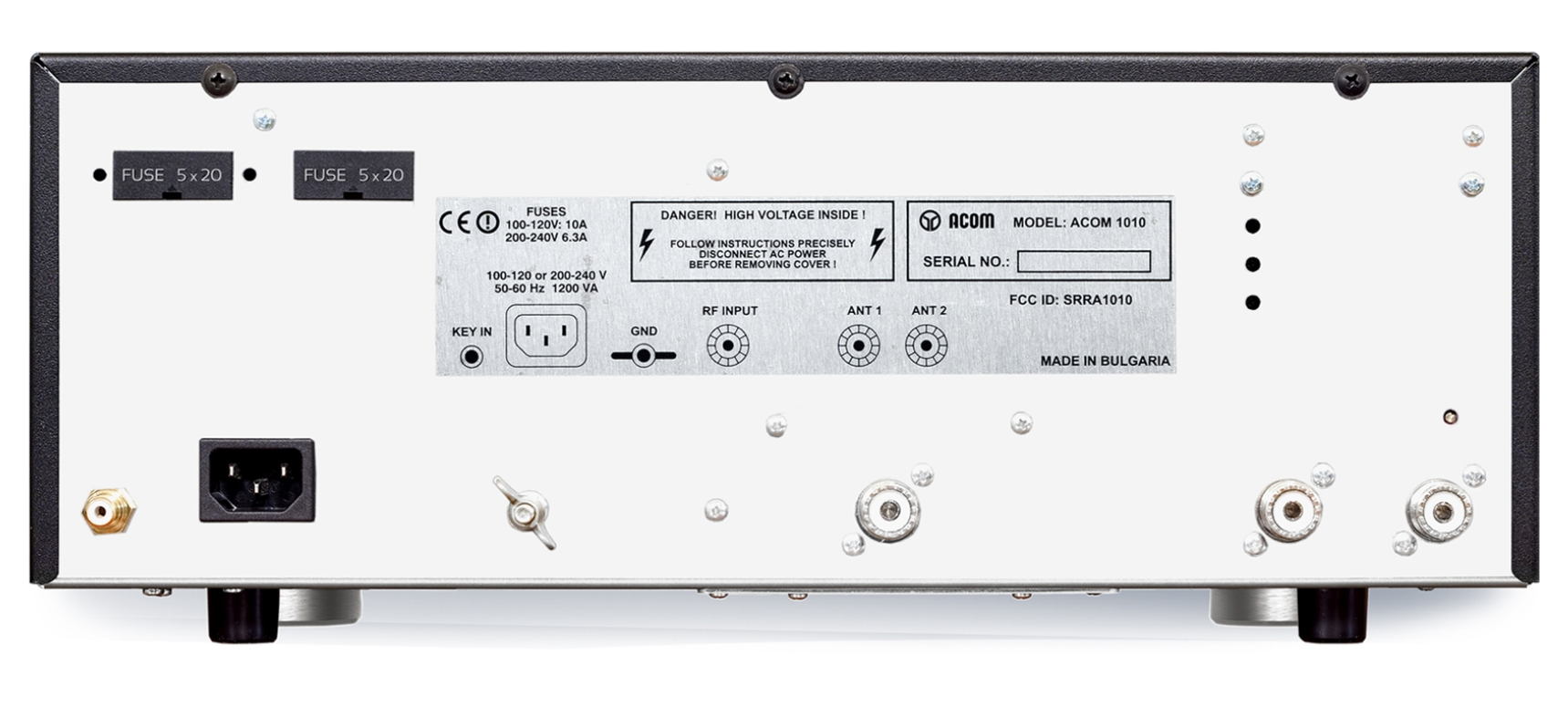

    ACOM 1010 Front / baksida


    - Technical data -
    FACTORY SPECIFICATIONS
    =========================================================================
    Frequency ........................ All amateur bands from 1.8 through 29.7 MHz
    Power Output ..................... 700 W PEP or 500 W continuous carrier
    Intermodulation Distortion ....... Better than 35 dB below rated output
    Hum and Noise .................... Better than 40 dB below rated output
    Harmonic Output Suppression ...... Better than 50 dB below rated output
    Input and Output Impedances
        Nominal value: 50 Ohm unbalanced, UHF (SO-239) type connectors
        Input circuit: broadband, SWR less than 1.3, 1.8-30 MHz continuously
        (no tuning, no switching)
        Bypass path: SWR less than 1.1, 1.8-30 MHz continuously, 200 W maximum
        Output (antenna) impedance matching capability: SWR up to 3 or higher
    RF Gain .......................... 11 dB typically, frequency response less than 1 dB
                                       (50-70 W drive power for rated output);
    Mains Power Supply Voltage ....... 85-132 VAC / 170-264 VAC
                                       50-60 Hz, Single phase

    Mains Power Consumption .......... 1200 VA at rated output
    Size & Weight (operating, excluding connected cables)
    WxDxH: 402x315x166 mm, 17 kg (15.9x12.4x6.6 inches, 37.5 lbs.)
    =========================================================================
