Inledning
Använder en amerikansk M2A1 .50cal std. ammolåda för att bygga ihop 'PowerBox v.2.0' - Den är tänkt att användas för portabel-bruk tillsammans med en GoBox eller när man kör QRP

I 'Power-Box v.2.0' har jag även 'integrerat' en controller för att styra laddning med solcell, där är också säkringar och anslutningar för det som ska drivas.

'Power-Box v.2.0'

Senast uppdaterat
2023.04.10 Testar att strömförsörja min 'QRP-Box v.1.0' - I praktiken paralellkopplas det interna batteriet i QRP-Boxen med 'Power-Box v.2.0'. Tror att det ska kunna fungera, förutsatt att båda batterierna är någorlunda laddade när inkopplingen görs.

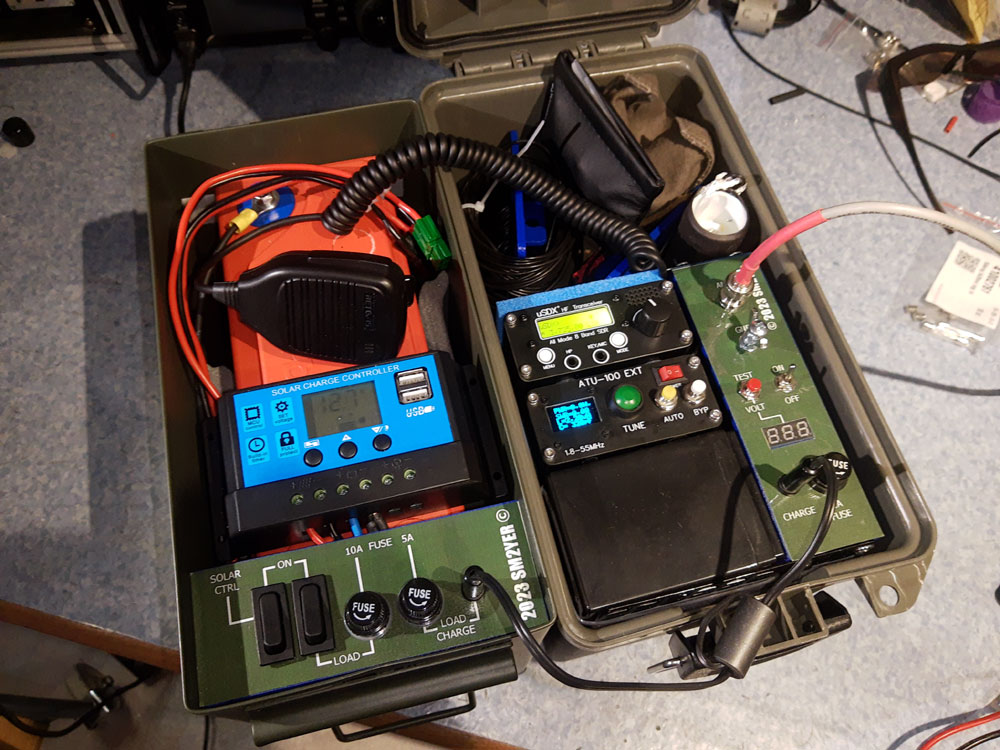

Strömförsörjer 'QRP-Box v.1.0'

Att ladda båda när dom är paralellkopplade är däremot INTE en bra idé, då Batterierna inte är av samma typ/storlek. (Det ena är Bly/Syra/AGM batteri & det andra är ett LiFePO₄ batteri)

2023.04.10 Byggde 'Power-Box v.2.0' färdig under förra veckan, har testat att driva en GoBox direkt. Återstår att testa ute i fält.

Beskrivning
Beskriver här bygget av 'Power-Box v.2.0' - Den är inte komplicerad, den mesta tiden har gått åt att hitta ett 'lagom stort' batteri.

Tanker är att använda en amerikansk M2A1 .50cal std. ammolåda och sedan försöka att få ner allt i den, använder ett 'återvunnet' 26Ah/12V AGM batteri från en data-UPS.

Sedan behövs det 'bara' lite strömbrytare, ett par säkringar och några kontakter för att kunna ansluta solcell och förbrukare. Så är det bara att 'mixtra' ihop det hela.

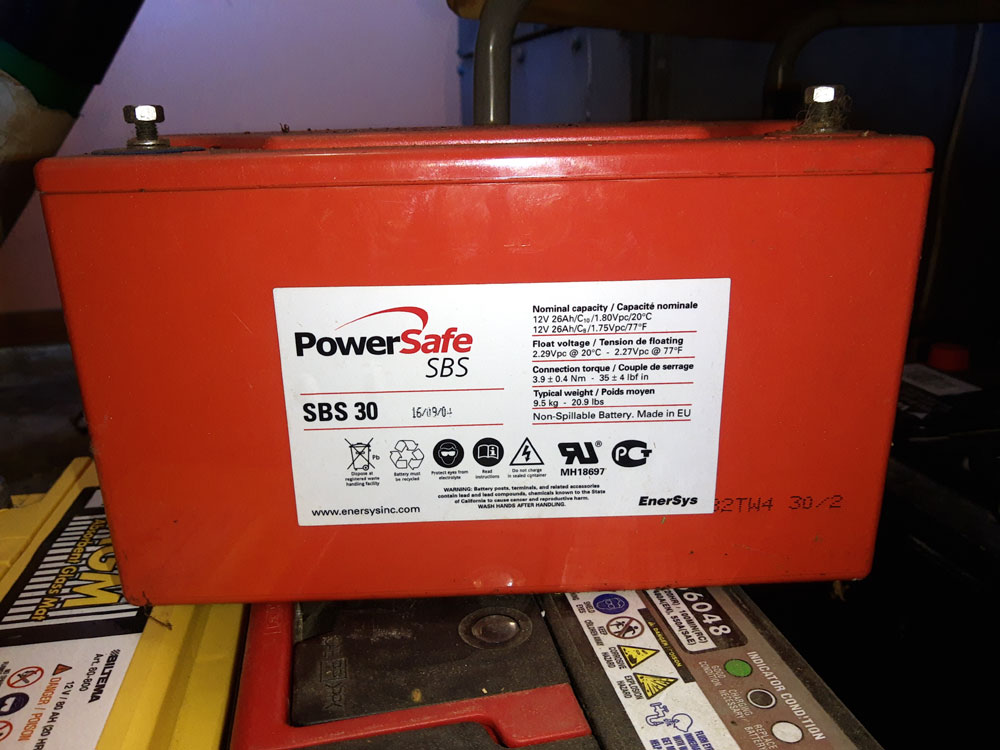

Ammolåda / 26Ah batteri

Tillverkar en 'Manöverpanel, 3D-Ritar och printad i PLA plast, fixar text-layout till manöverpanelen, skriver ut på A4 papper och laminerar, sedan är det dax att börjar provmontera.

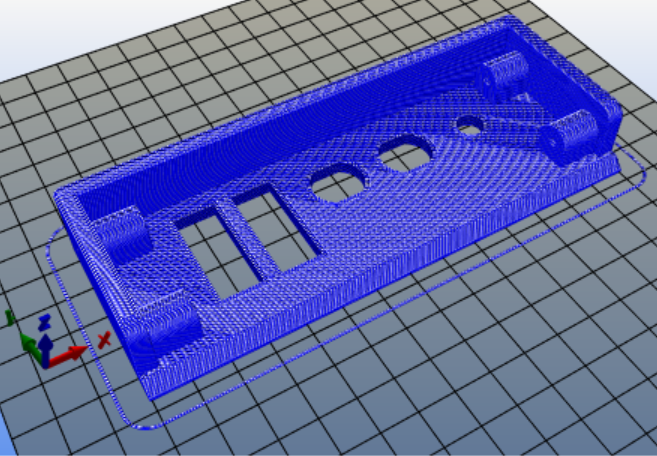

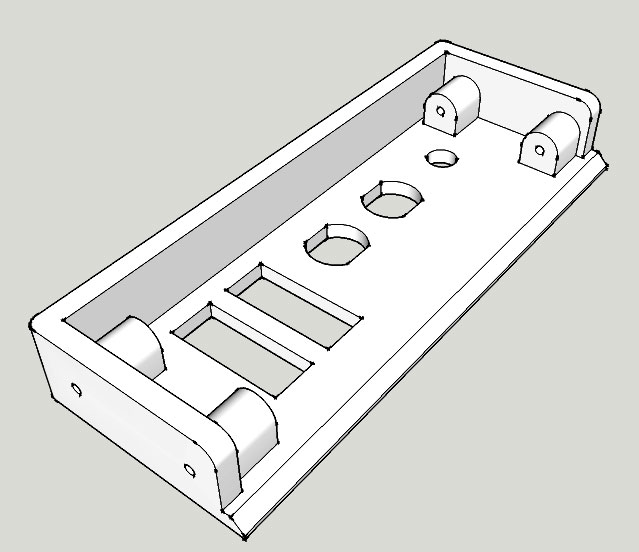

3D-Skiss i 'SketchUp' / Renderar .gcode med 'Slic3r' / Front layout

Ritar i 3D med en gammal 'SketchUp' version, exporterar till .stl format, renderar en utskrift fil (ISO .gcone) med Slic3r, för att sedan skriva ut med min 'VELLEMAN K8200' 3D-Skrivare.

.pdf fil med front-text ligger -->Här!
.stl fil för den som vill 3D-Printa själv ligger -->Här!

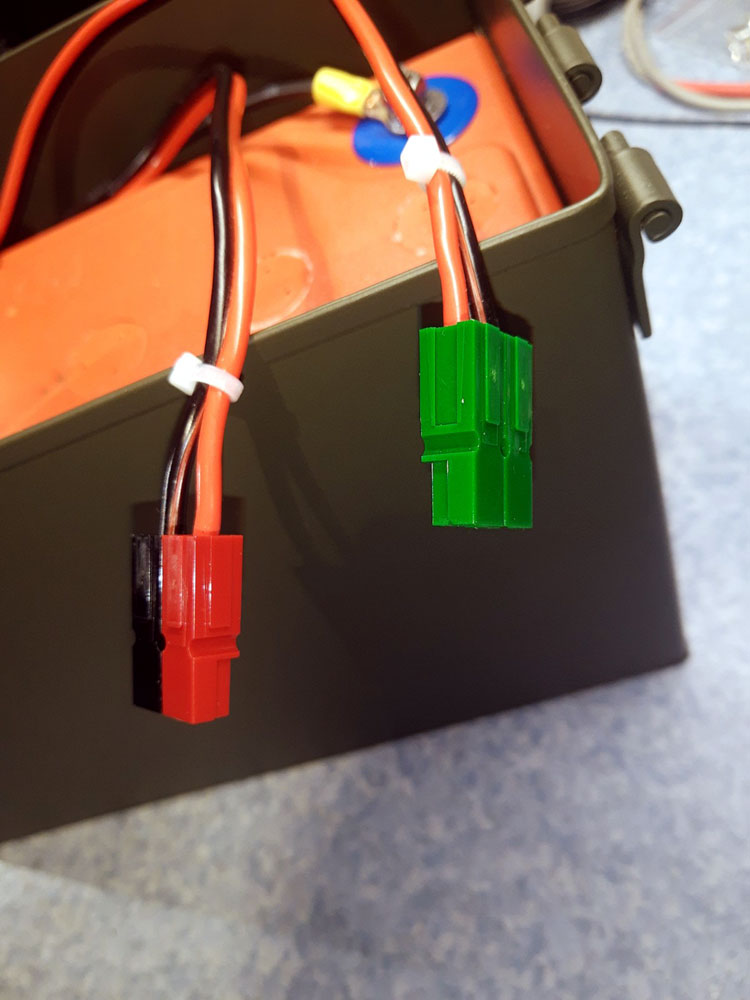

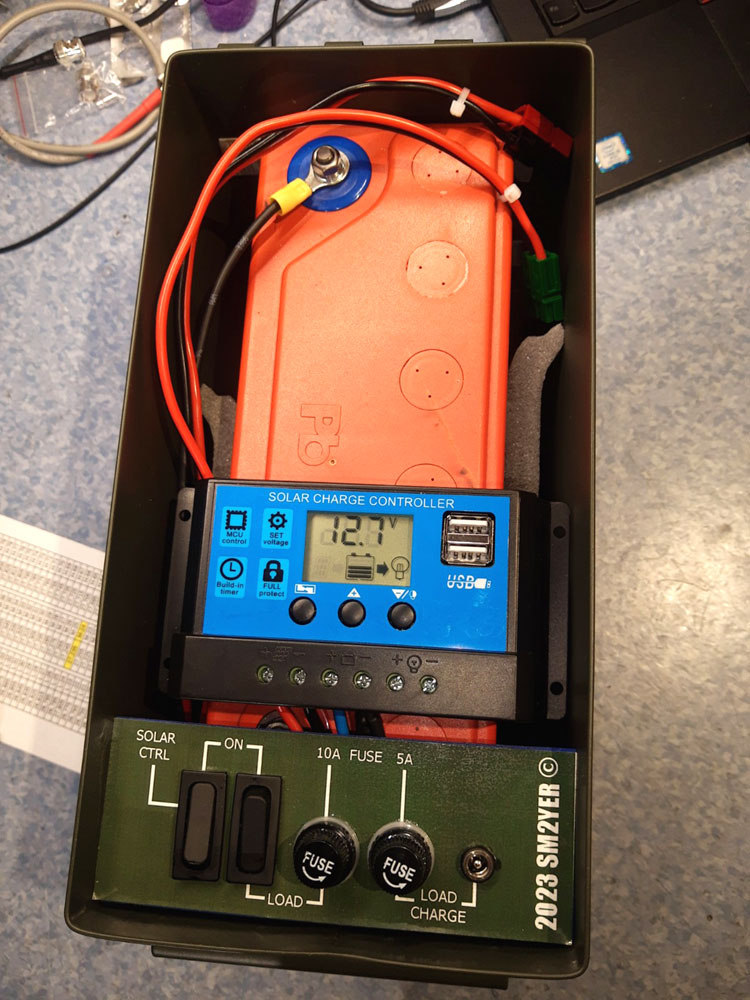

Manöverpanel & Solsells-regulator / Anslutningar för 'GoBox' & Solsell (Grön)

Tekniska data för 'Power-Box v.2.0'
========================================================
Kapacitet .................................... 26Ah/12V
Driftstid (Beräknad) ......................... ca 24tim
(1/10 TX/RX ratio)
Yttermått ....................................
Vikt .........................................
Solcell effekt (Max) ......................... 100W (2x50)
========================================================

Kvar att göra / ToDo:
Den här typen av 'projekt' blir nog aldrig färdigt, här är lite av det som behöver göras...

Testa att driva QRP utrustning
Testa att ansluta solcell

Budget / Transport

Kostnader t.o.m. 2023.02.12
=====================================================================
Beg. 26Ah AGM/UPS Batteri .............................   0,00sek
Ammolåda plåt ......................................... 399,00sek
====================================================================
Totalt                                                -----,--sek

Länkar / Leverantörer / Referenser
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

Leverantörer:
[L1] Kabel, kontakter @ komponenter @ Electrokit.se
[L2] Krympslang, skruv m.m. @ Biltema.se
[L3] 'Prepping' material o.d. @ RödaStjärnan.com

Länkar / Referenser:
[R1]
