2012.08.27 Provar att köra MC-100B förstärkaren som 'slutsteg' efter MC-12B preamp/RIAA-Steget. Använder 0,7V utgången på MC-12B preamp/RIAA-Steget och kopplar
in MC-100B förstärkaren på 0,6V ingången på fronten.
Provlyssnar tillsammans med en kompis under kvällen, i mina öron upplevs ljudet som något återhållet (kanske beskuret) - Främst den lägsta basen går förlorad men även mellan register och diskant
framstår färglöst. Det låter helt enkelt tråkigt och livlöst, faktiskt betydligt sämre än när vi kör in ljudet från DAC/RIAA-Steg på LINE in nivå (250mV) direkt baktill på MC-100B förstärkaren.
Slutsats: Nej detta var inte någon rolig kombination / koppling, vi kopplar genast om och återgår till att köra MC-100B förstärkaren med det
inbyggda försteget. - MS-12B funkar nog bäst som enbart RIAA-Steg samtidigt som försteget i MC-100B förstärkaren verkar att fungera förträffligt bra!.

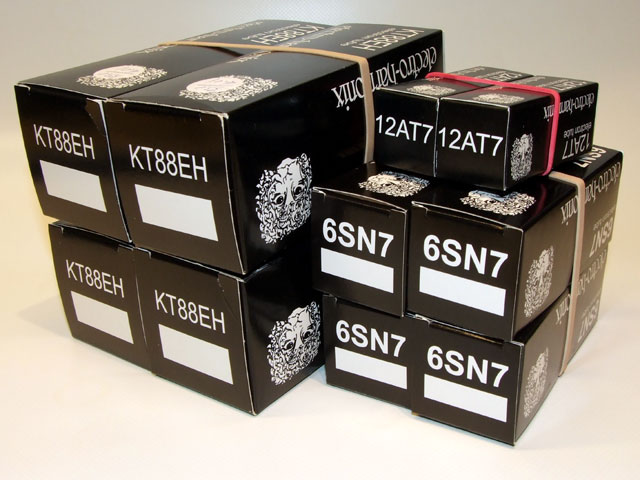

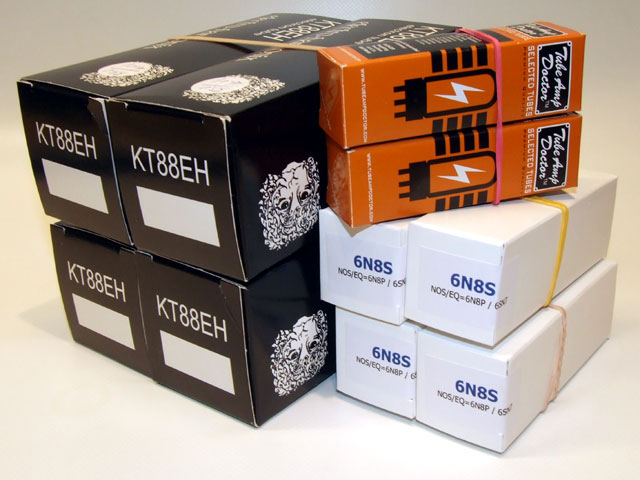

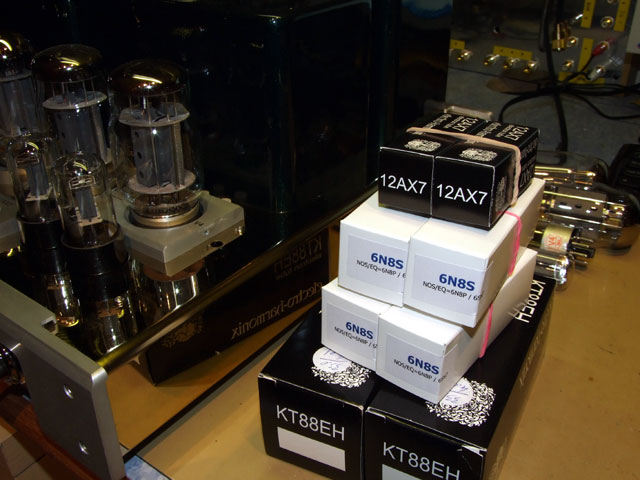

2012.08.25 Inväntar ett 'gäng' Electro Harmonix '6SN7EH' och ytterligare 2st KT88-EH så vi har 2x2 st av dessa (har två 'i lager' sedan tidigare) - Ska även testa att köra ett par ECC83-MP / TAD 003 i
drivsteget för att höra hur dom låter - Efter detta får vi nog anse att vi har 'rullat' färdigt för denna gång.
2012.08.16 Växlar förstärkare i 'lyssningsrummet' för att jämföra lite olika elektron-rör i MC-10L förstärkaren.
Hmmm... Konstaterar att referensramarna ändras lite när man får nya grejer att jämföra med, för några veckor sedan skrev jag att
YAQIN MC-10L var en 'riktigt rejäl klump' - När man ställer den sida vid sida med YAQIN MC-100B (Matchvikt 29Kg) framstår MC-10L som en smidig lite
förstärkare.
2012.08.14 Fick hem förstärkaren idag, packade upp den och tog några bilder.
Har ny lyssnat några timmar, bl.a. på ett ny inköpt Audio-CD,- Lizz Wright, 'The Orchard' - Detta låter helt klart godkänt, måste dock lyssna mera för att kunna säga något mera.
2012.08.12 Inväntar en integrerad rör-förstärkare 'YAQIN MC-100B' som just nu är på väg från HongKong, den har just nu startat efter en mellan landning i DUBAI (2012.08.12 18:30) på väg till KÖLN och sedan vidare till ARLANDA.

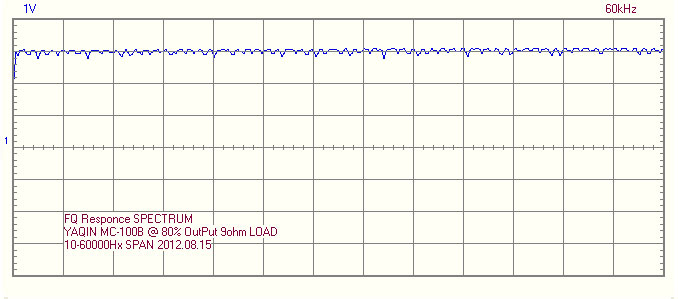

Mätningarna har utförts med original rören 2x 12AX7 + 4x 6SN7x4 + 2x2 KT88 / Mätutrustning: PC/USB anslutet flerfunktions instrument Velleman PCSGU250 + Egentillverkad 'Mätpanel' med bl.a. dummy-load.
Som referens instrument använder vi även ett oscilloskop 'PHILIPS PM 3212' och en signalgenerator 'PHILIPS PM 5110' (För dubbel kontroll av mät resultat).

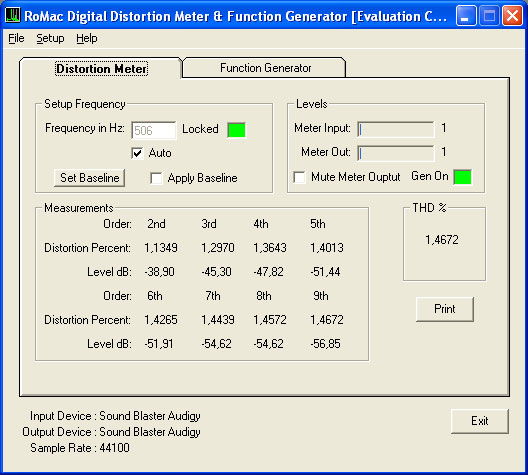

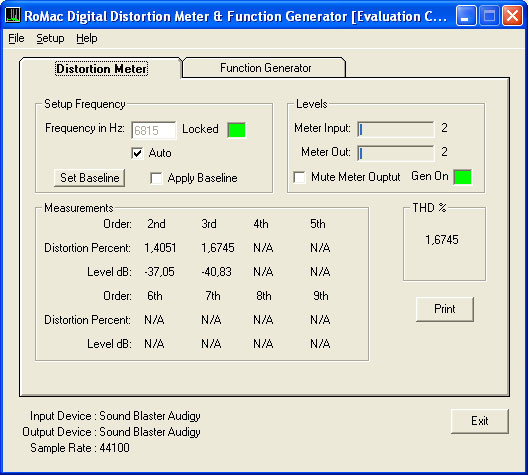

**För mätning av distortion (THD = Total Harmonic Distortion) använder vi 'RoMac Digital Distortion Meter' och datorns ljudkort 'SoundBlaster Audigy SE' -

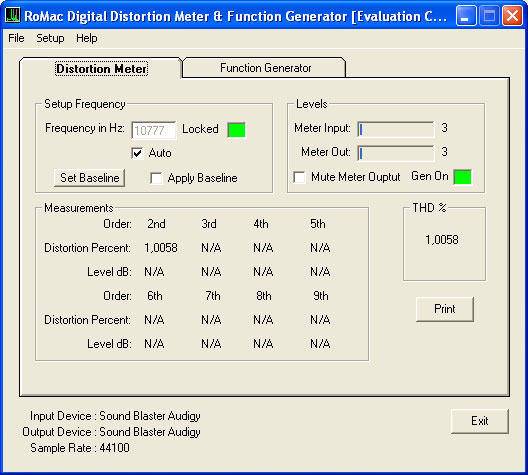

Vid högre frekvenser > 10000Hz misstänker jag att övertonerna hamnar ovanför ljudkortets frekvensområde? - Kollar på detta a.s.a.p.
(Experimentell mätning)

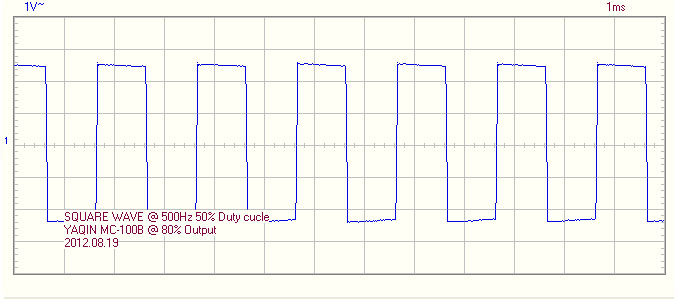

Den sista mätningen med fyrkantvåg tyder på att strömförsörjningens filter kapacitet är tillräcklig, och att den capacitiv påverkan i signalvägarna är liten.
(Bra stigtider och liten slope på toppen)
Till sist så är det ändå dina öron som ger det viktigaste 'mätresultatet' - Det kan faktiskt låta helt fel från en förstärkare med hur bra mätdata som helst. Glöm inte bort att
Ljud är något man upplevelev med sina egna sinnen, den totala ljud upplevelsen har så många ingående parametrar bl.a. högtalarna, lyssningsrummet, val av ljud materialet m.m. m.m. listan kan göras hur lång som helst...
Ljudet / Funktion
Förstärkaren låter faktiskt riktigt bra redan med original rören / 2x Shuguang 12AX7B + 4x Shuguang 6N8P + 2x2 Shuguang KT88-98 - Ljudet är i mina öron något 'mörk' med ett något överdrivet och aningen otydlig lägre basregister.
Har även provat att köra förstärkaren i 'TR' läge (Triodkopplade slutrör) - MC-100B förstärkaren låter helt annorlunda i 'TR' läge. Mjukare men
samtidigt inte lika tydlig i detaljerna. Basen blir lite 'grötig' och 'bullrig' utan den 'snärt' vi tidigare har hört när förstärkaren går i
'UL' läge. Ljudet är heller inte lika 'varmt' som med EL-34 rör i 'TR' koppling som vi tidigare hört med t.ex. 'YAQIN MS-34D' förstärkaren.
All fortsatt provlyssning med olika rör har gjorts med förstärkaren i ’UL’ (Ultra Linear) läge – Ljudkällorna är som vanligt Audio-CD/SACD
spelaren 'YAMAHA DVD-S1800' / 'CAMBRIDGE DacMagic' + Skivspelare '
PIONEER PL-A35' med Pickup Audio Technica AT-95E / RIAA steg 'YAQIN MS-12B' - Högtalarna
är 'DYNAVOICE Challenger M85 EX v3'

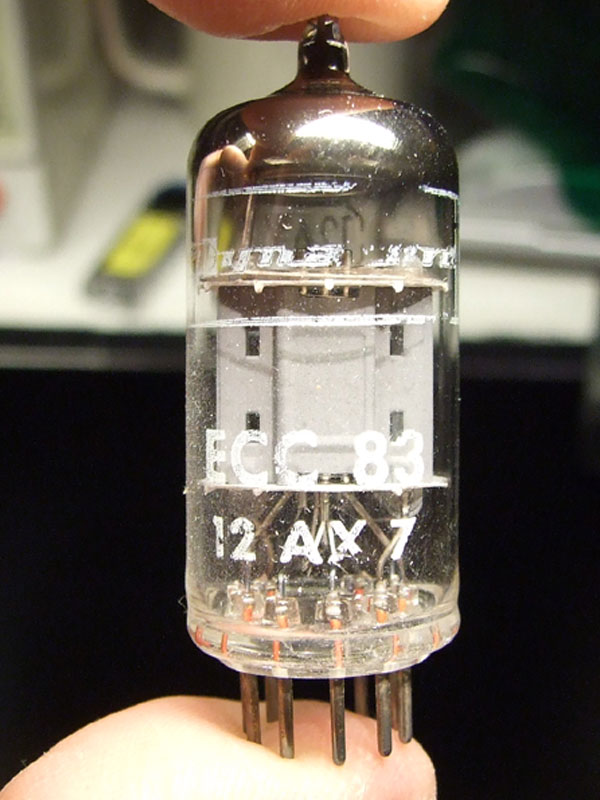

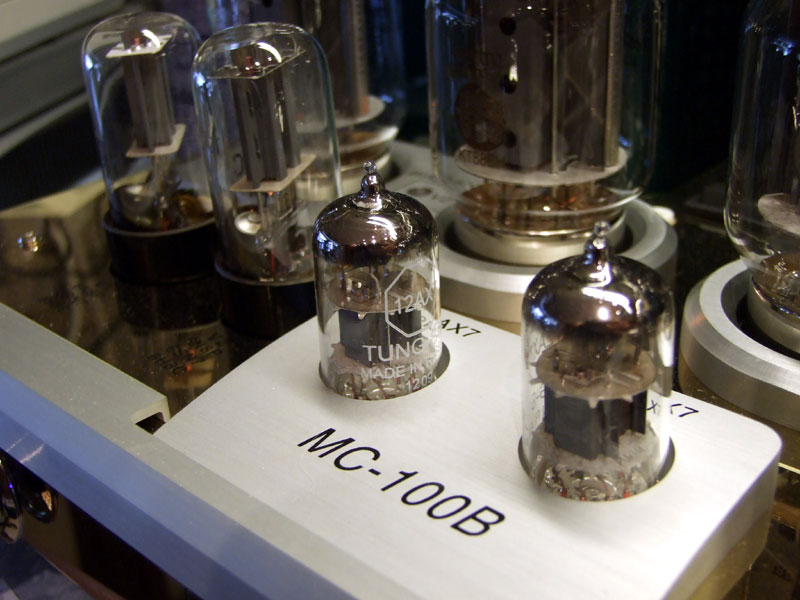

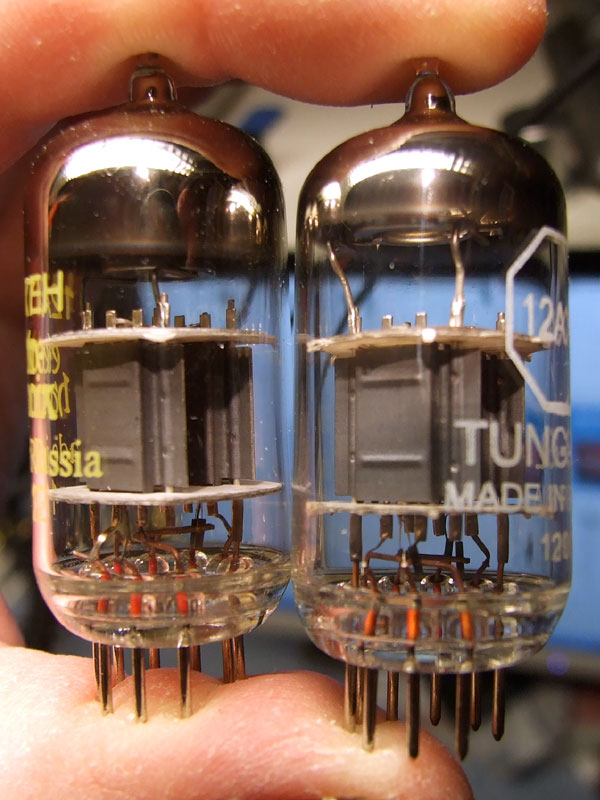

Electro Harmonix 12AX7-EH / TAD ECC83 / Mullard E81CC
2012.08.24 Provar lite 'Rör-rullning' på MC-100B förstärkaren, provar först med att växla rör i 'preamp' steget (Första förstärkar steget).

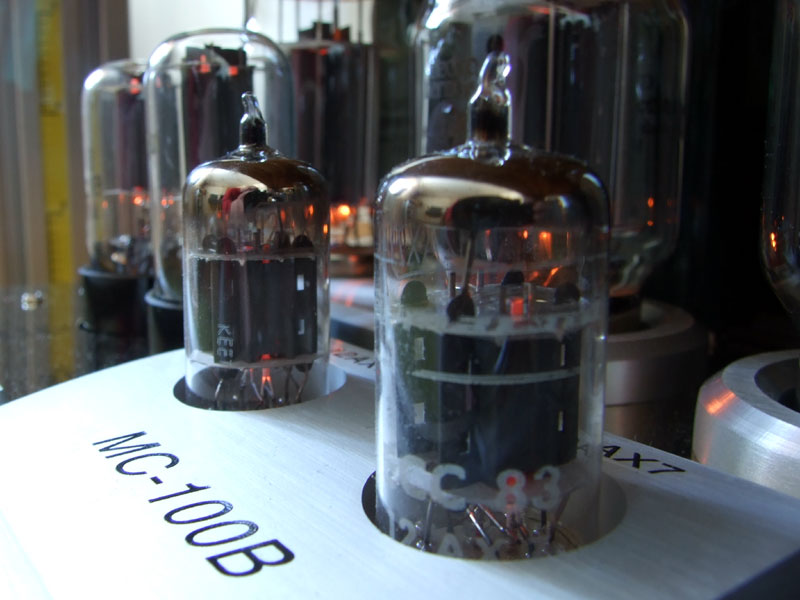

Provar med 2x Electro Harmonix 12AX7-EH & TAD ECC83. Provar kombinationen med ’Shuguang 6N8P' i andra steget / drivsteget.
Shuguang 12AX7B vs. TAD ECC83 - Provade att endast byta ut första förstärkar steget, dubbel trioderna 12AX7B mot 'TAD ECC83/RT003' -
Har tidigare noterad att 'TAD' låter väldigt likt motsvarande 'Shuguang' rör, mekaniskt är dessa också väldigt
lika varandra (Samma Kinesiska tillverkare?) - Har samma erfarenhet av 'Shuguang EL34-B' och 'TAD EL34-STR' som antagligen är samma rör
(Men TAD EL34-STR kostar dubbelt så mycket!?)
Shuguang 12AX7B vs. 12AX7-EH - Med 12AX7-EH rören framträder främst mellanregistret tydligare och väldigt detaljerad / korrekt, basen framstår som
mera 'trovärdig' / exakt men aningen dämpad / återhållen med något lägre nivå (antagligen mera korrekt).
Diskanten påverkas inte mycket enl. mina öron. Sammantaget så 'lyfter' hela ljudbilden från lägre mellanregistret och uppåt med mera närvaro
i sång/gitarr/komp. (Antagligen p.g.a. högre gain i 12AX7-EH rören jämfört med original rören Shuguang 12AX7B) - Upplever att även ljudbilden
blir aningen 'kallare' än med original rören, inte samma tryck/värme i lägsta basen.

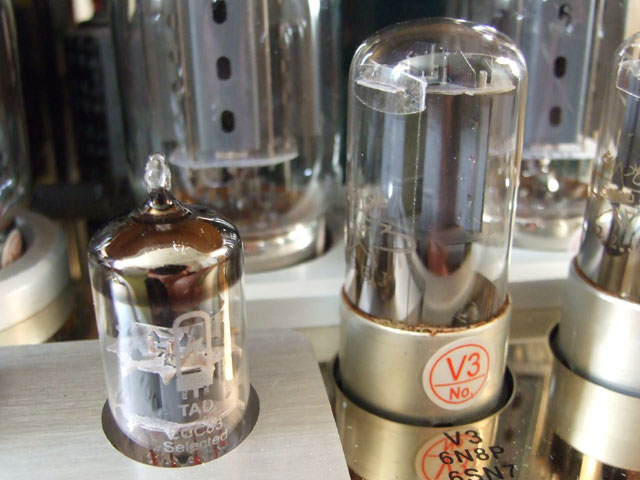

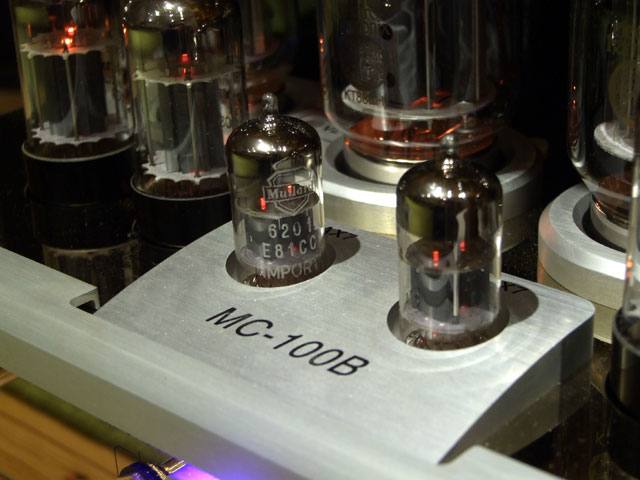

Testar TAD ECC83 och Shuguang 6N8P / Mullard E81CC
Provar kompinationen 'TAD ECC83' + Shuguang 6N8P' i drivsteget / Mullard E81CC
Slutsats: Kan vara att 12AX7-EH rören ger lite mera skärpa i detaljerna och 'tätare' närvaro, men samtidigt tappar man lite i lägsta registret
vilket i mina öron påverkar 'svärtan' eller själva drivet i musiken lite negativt. ’TAD ECC83’ låter väldigt lika original rören Shuguang 12AX7B.
Mullard E81CC rören är dom rören som ger dom mest 'utmejslade' detaljerna och riktigt bra klang och klockrent anslag även i basen. Tyvärr verkar
E81CC rören att ha lite lägre gain med lite 'mattare' och färglösare helhets intryck som resultat. Slut omdömme: Shuguang 12AX7B låter 'mumsigast' med
väldigt varm ljudbild, går djupast i basen men är antagligen minst 'korrekt' - Minst färgning och mest korrekt ljudbild levererar antagligen Electro Harmonix 12AX7-EH röret.
EH röret låter i.o.f.s. bra men har inte samma ’värme’ och driv som original rören och inte samma 'kontroll' och 'korrekthet' som Mullard rören.

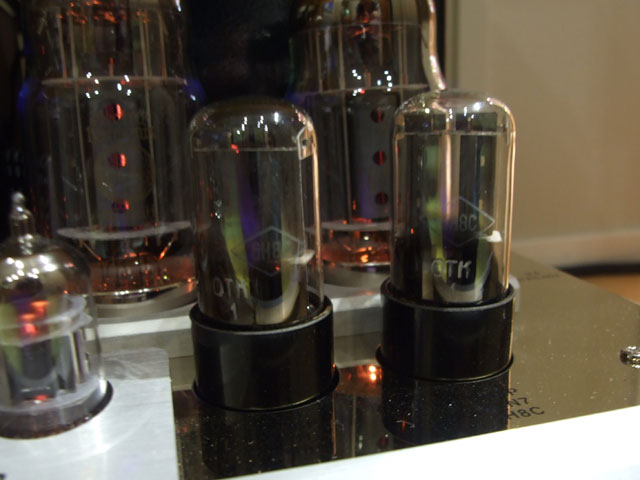

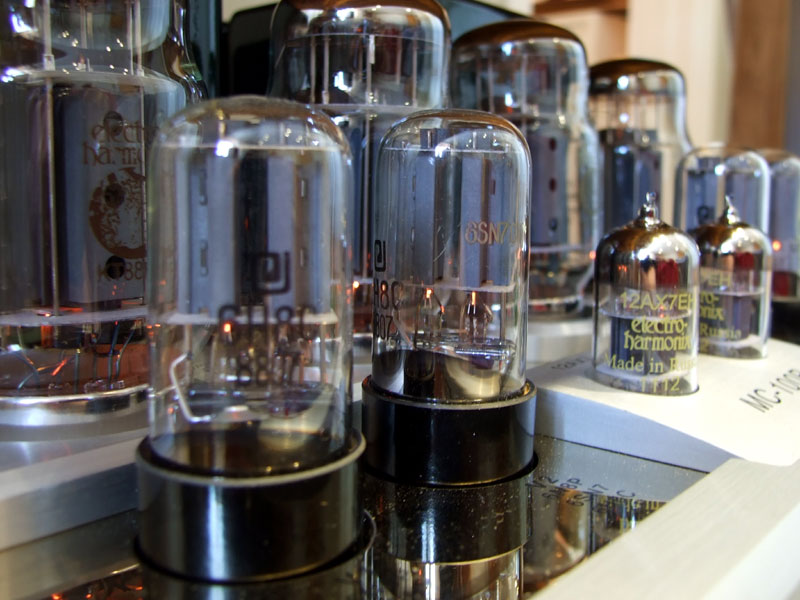

FOTON 6H8C
Vi har provar några olika kombinationer med driv-rör och även provat att byta ut slutrören. I andra försöket provar vi 4x Ryska 'FOTON 6H8C' (NOS) i andra steget / drivsteget. – Vi noterar att original rören Shuguang 6N8P är tillverkade 81.6 - M.a.o. är även dessa NOS rör.

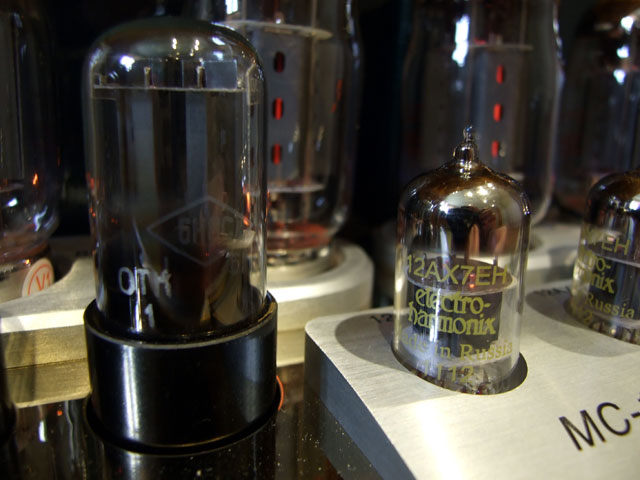

Provar med 'FOTON 6H8C' och '12AX7-EH' i drivsteget - Den ryska dubbel trioden 'FOTON 6H8C' har antagligen högre gain
än original röret 'Shuguang 6N8P' - Hela ljudbilden lyfts ytterligare, jag kan inte avgöra om jag hör några övriga skillnader, utöver den sänkning i basen som noterades redan när vi bytte ut rören i första 'PreAmp' steget.

Provar med 'FOTON 6H8C' och '12AX7-EH' i drivsteget / Original rör 6N8P + 12AX7B
Det borde innebära att orginal rören 'Shuguang 12AX7B' med bättre tryck i basen,- tillsammans med 'FOTON 6H8C' med högre gain borde bli riktigt bra? - Vi provar denna kombination a.s.a.p.
Shuguang 6N8P vs. FOTON 6H8C - Har nu prov lyssnat kombinationen 'Shuguang 12AX7B' och 'FOTON 6H8C' - Måste erkänna att jag inte märker någon större skillnad. Växlade även tillbaka original driv-rören 'Shuguang 6N8P' - Slutsatsen är att original rören 'Shuguang 12AX7B' + 'Shuguang 6N8P' låter förträffligt bra ihop.

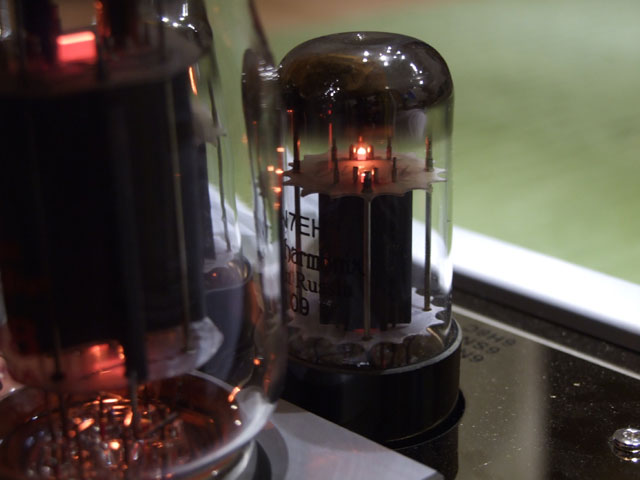

Electro Harmonix 6SN7
Provar att enbart byta dom fyra 6N8P original rören mot 4x Electro Harmonix 6SN7 - Under kvällen växlar vi rör ett antal gånger för att jämföra, vi ändrar inte på volym eller något annat, vi växlar bara rören efter att dom kallnat en stund.
Shuguang 6N8P vs. Electro Harmonix 6SN7 - Dom Kinesiska original rören 6N8P låter väldigt 'varmt' och trevligt, men i mina öron med en något övertydligt höjning i bas / lägre mellanregister, höjningen upplevs som lite 'bullrig' och ger ett 'otydlig' intryck i ljudet. Dom fungerar antagligen bra i dom flesta fall, men i vissa fall med stark bas / bariton sång så blir det lite för mycket av det goda.

Provar 4x 6SN7-EH
Electro Harmonix 6SN7 har i mina öron en 'jämnare' framtoning och antagligen högre gain. Upplever dessa som mera detaljerade men inte lika 'varmt' och 'murrigt dramatiska' - EH 6SN7 ger i mina öron även mera detaljer och mera 'klös' i hela ljudbilden, helhetsintrycket är att ljudet blir 'livligare' men inte med samma 'svärta' och 'varma' klang som men original rören.
Slutsats: EH 6SN7 är nog 'vinnaren' i denna jämförelse, upplever att helheten återges på ett mera 'korrekt' sätt - Något 'kallare' och mera 'analyserande'. Mera / tydligare detaljer och 'snärtigare' attack i bas / lägre mellanregister.

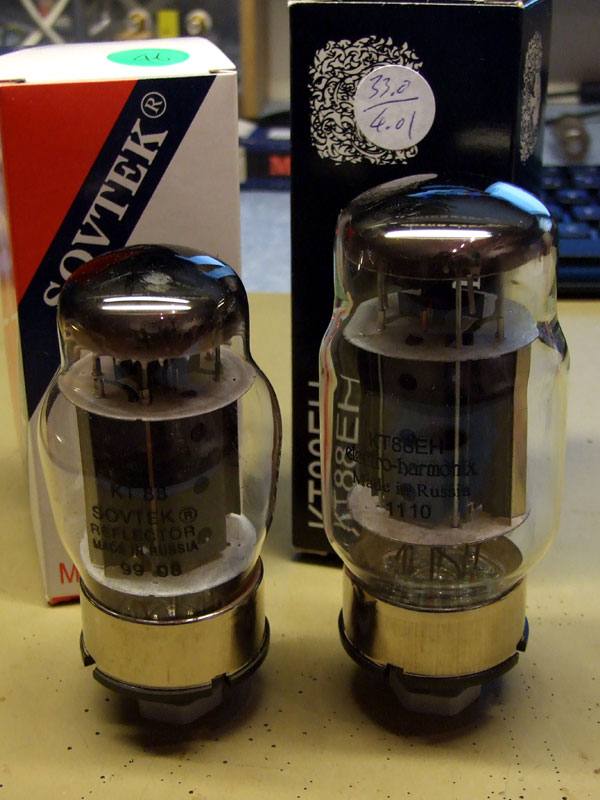

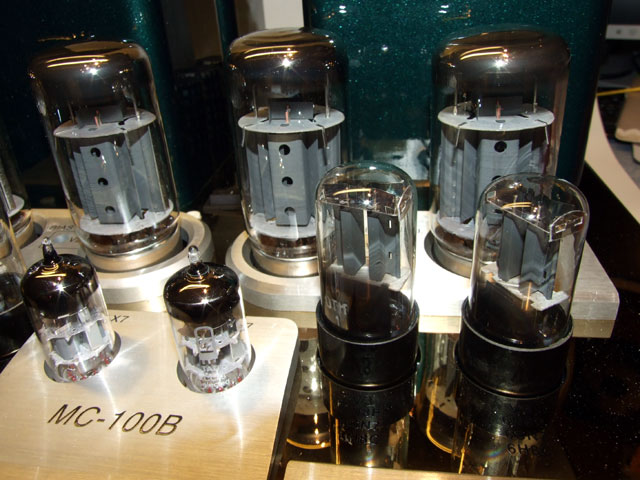

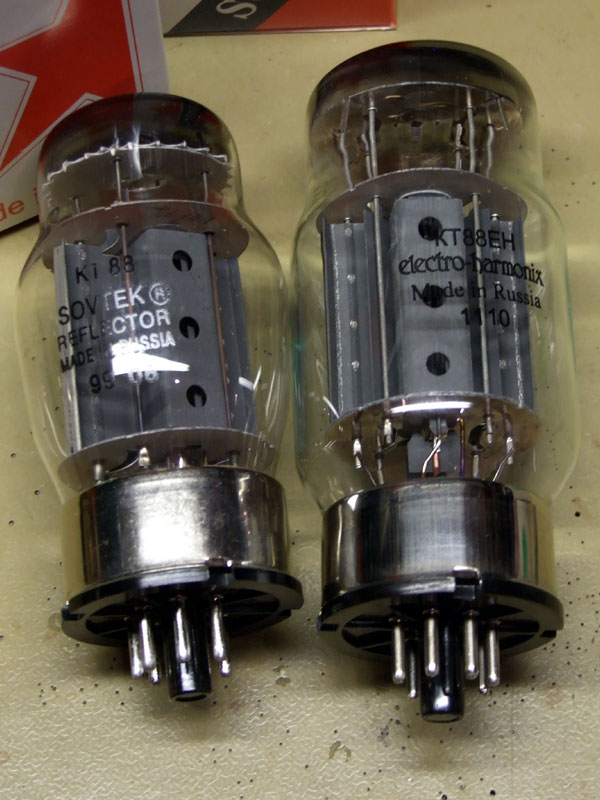

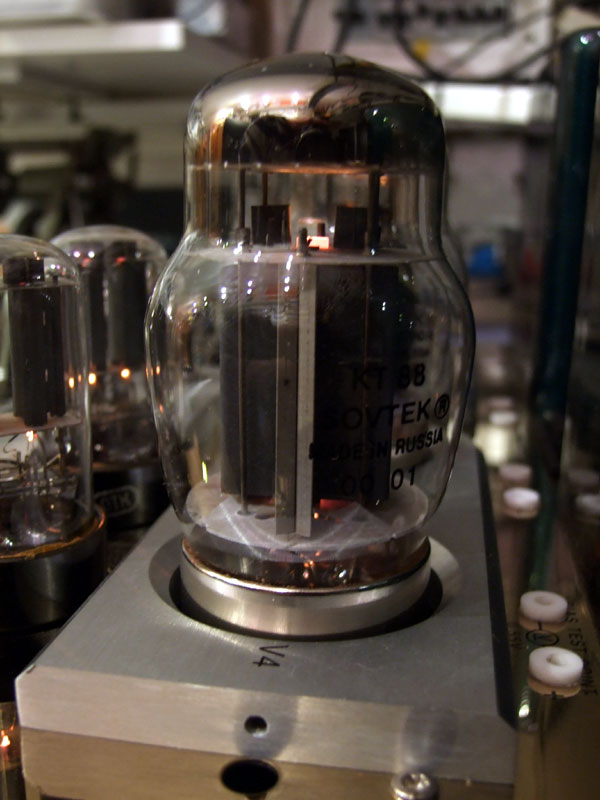

Electro Harmonix KT88-EH

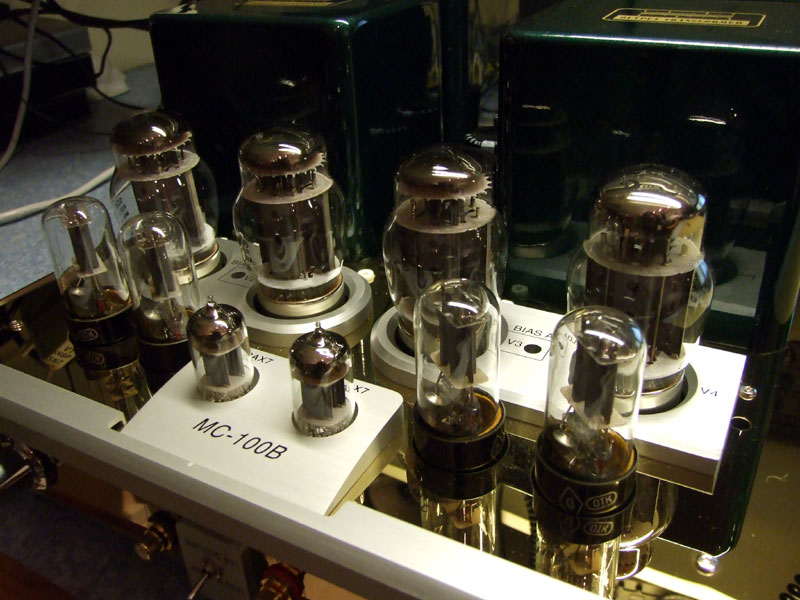

2012.09.04 Nu är det bara slutrören 4x KT88 som vi inte har provat att byta ut. Fick hem ett par KT88-EH-MP till så att vi nu har två matchade KT88-EH par. Kommer att byta ut och justera BIAS under kvällen.

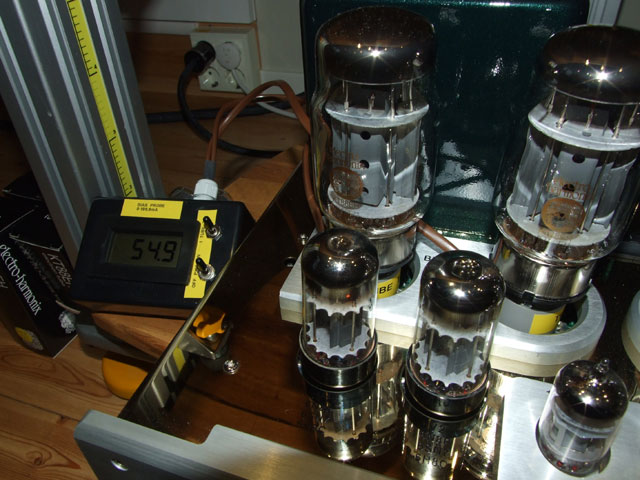

BIAS Justering pågår / 4x KT88-EH + 4x 6SN7-EH + 2x 12AT7-EH
Vi använder våran egen tillverkade 'DIY BIAS-Probe' för att justera BIAS - Byter ut och justerar ett par i taget. Dom EH rör vi sätter i är Matchade par, men det är inte
nödvändigt att köra med MP i denna förstärkare.
Shuguang Shuguang KT88-98 vs. Electro Harmonix KT88-EH - Framför allt lyfts basen med bättre 'attack' och tydligare detaljer, även mellanregister och diskant får ett lyft men inte lika påtagligt. Hela ljudbilden upplevs som 'tydligare' och mera närvarande.
Beskrivning
Rörförstärkaren 'YAQIN MC-100B' är en s.k. integrerad förstärkare med försteg och
slutsteg i samma schassi. Båda förstärkar stegen är helt rör bestyckade med 4x6SN7
och 2x12AX7 rör i försteget och 2x KT88 pentoder i 'Push-Pull' koppling per kanal
i slutsteget, ger drygt 65 watt i 'UL' mode och ca 45W i 'TR' mode i Klass A

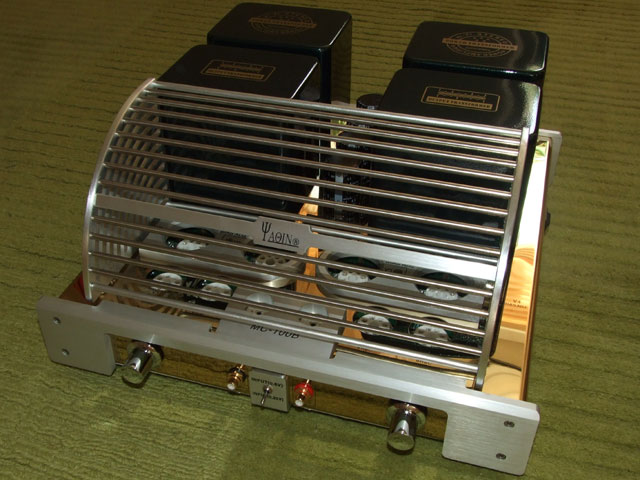

Förstärkaren upp packad / lossar skruvar till gallerkåpan
Förstärkaren är uppbyggd som två mono förstärkare, den har t.o.m. en egen driv transformator med likriktare och DC-Filter per kanal.
Slutrören kan köras i 'Triod' (TR) kopplat läge som ger klassiskt 'mjukt' och harminiskt rör
ljud, eller i 'Ultra Linear' (UL) läge för exakt / klar återgivning. Lågt brus och
Dynamisk återgivning lämplig för akustiska inspelningar, symfonisk musik, sång m.m.

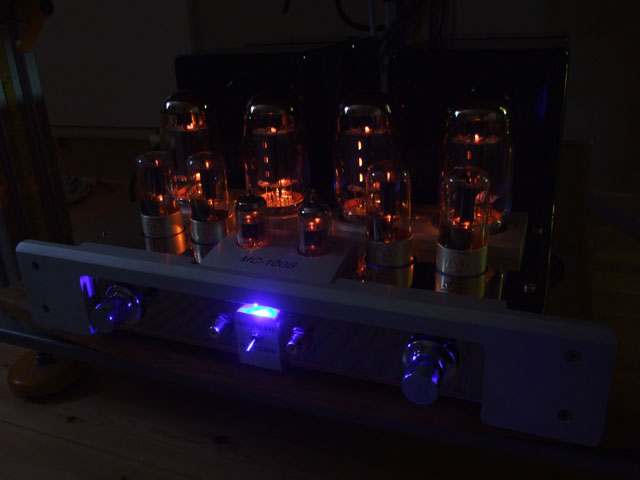

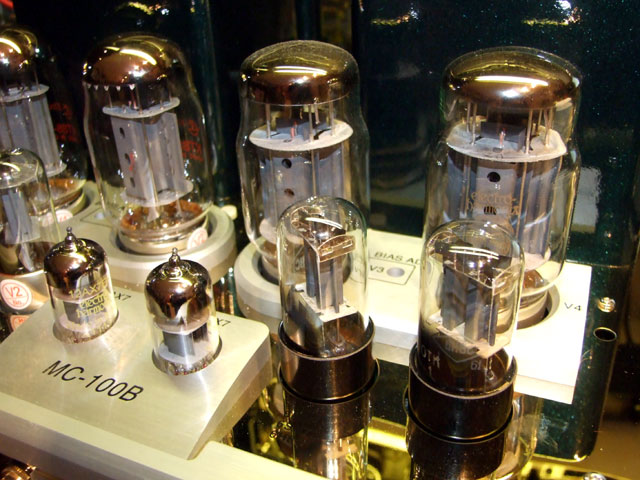

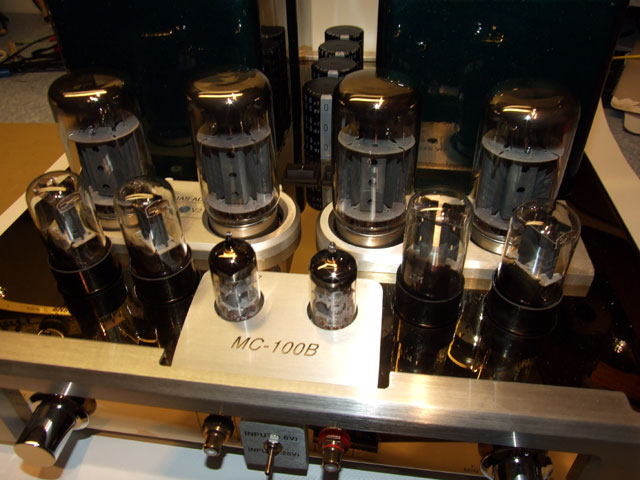

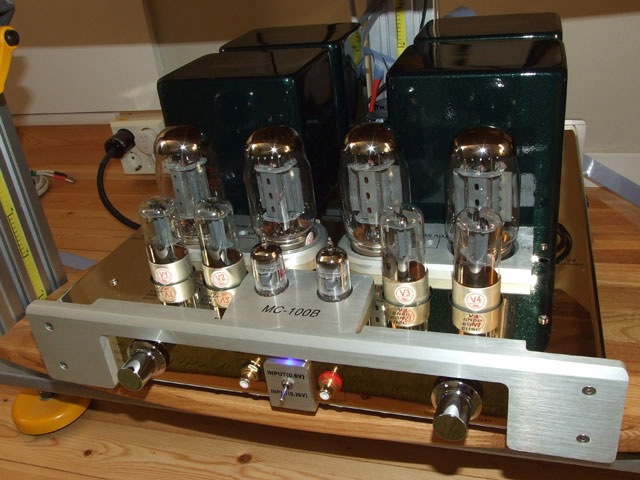

Alla RÖR monterade / Förstärkaren inkopplad och körklar!
Ingångs kontakterna är av väldigt bra kvalite, dom har placerats med lite avstånd ifrån varandra så det är inga problem att använda RCA kontakter med
s.k. shuck låsning, vi har tidigare haft lite problem med dessa på förstärkare där RCA kontakterna sitter för tätt.

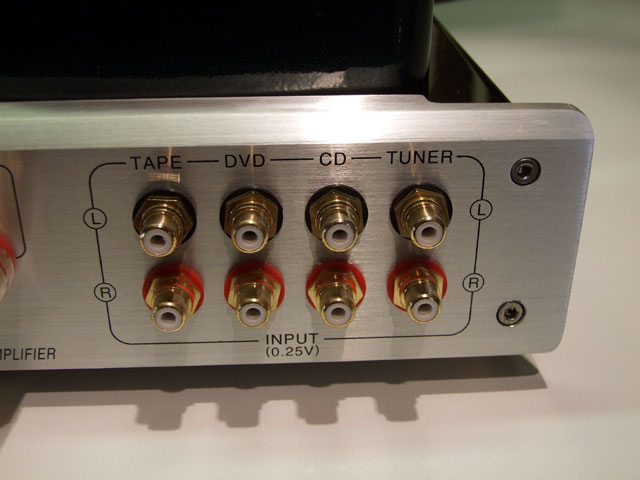

4x Ingångar / Nät anslutning med säkringshållare - Högtalar terminaler

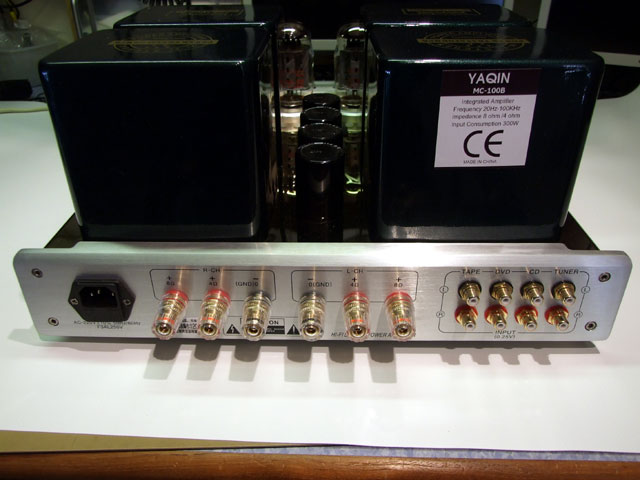

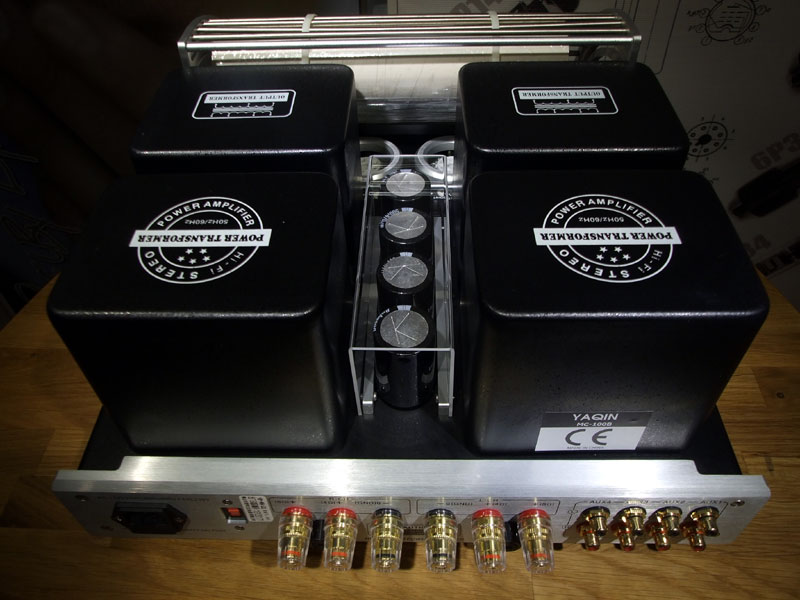

Bak panel / Nät anslutning med säkringshållare - Högtalar terminaler
Förstärkaren har fyra Line ingångar men inte någon RIAA ingång. Det sitter även en ingång på fronten, det är en 'PreAmp' ingång där förstärkaren kan matas med 0,6v direkt
från en extern förförstärkare. När ingången på fronten används har ingångarna på baksidan ingen funktion. Känsligheten (Line/PreAmp) ändras med en brytare mitt
på front panelen.

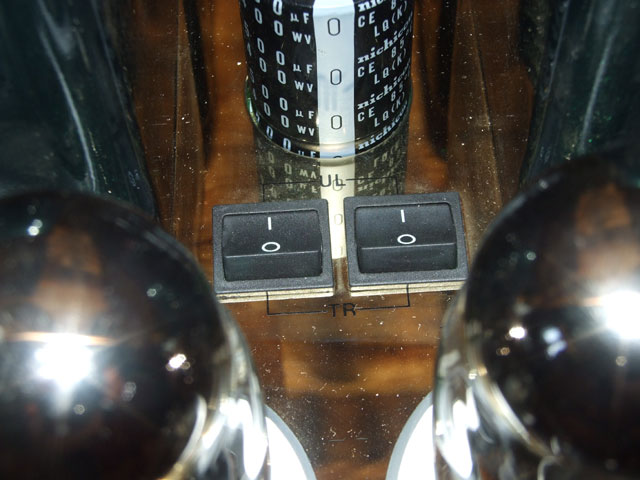

Omkoplare för 'TRIOD/ULTRA LINEAR' mode - PreAmp ingång med nivå switch på fronten
Högtalar terminalerna är riktigt rejäla, sväljer i princip allt. Utgångsimpedans väljs genom att ansluta till terminal för 4 eller 8ohm. Tidigare
erfarenheter av rörförstärkare är att högtalar lasten bör ha hög impedans, 8ohm eller något högre, kurvan ska vara så jämn som möjligt, helst
utan 'dalar' under 6-7ohm, samtidigt ska högtalarna vara 'lätt' drivna med en känslighet helst över 90dB.
På fronten sitter en 'PreAmp' ingång vilket gör att förstärkaren kan användas som 'slutsteg' efter en annan förförstärkare t.ex. 'YAQIN MS-12B'
Några noteringar Plus :-)
Kan användas som slutsteg

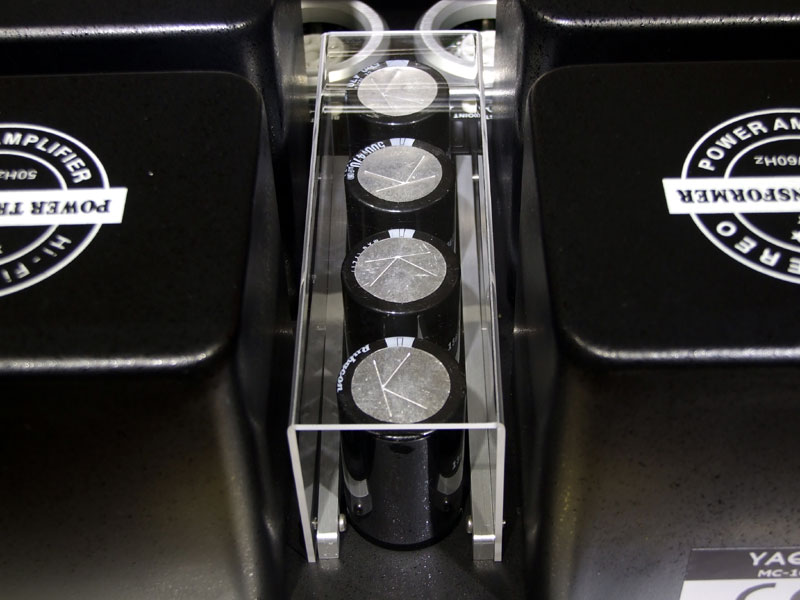

Dom varma rören är skyddade under en Gallerkåpa (Bra om man har barn)
Kan köras i 'TRIOD' eller 'ULTRA LINEAR' läge
Avsäkring (Primär) / Jordning OK!
Väldigt låg brusnivå
Bra med många ingångar
Några noteringar Minus :-(
Ingen fjärrkontroll
Ingen RIAA ingång
Nätströmbrytaren är 1-pol (Borde vara 2-pol brytande)
Ser inga säkringar på transformatorns sekundärsida
Krets beskrivning
Här följer en enkel krets besgrivning. Insignalen går via ingångsväljaren, 250/600mV ingångs väljaren (på fonten) och volym kontrollen till första förstärkar
steget som är en dubbel triod 12AX7 där används ena halvan som förstärkarsteg och den andra halvan som en katodföljare (Impedans anpassning).

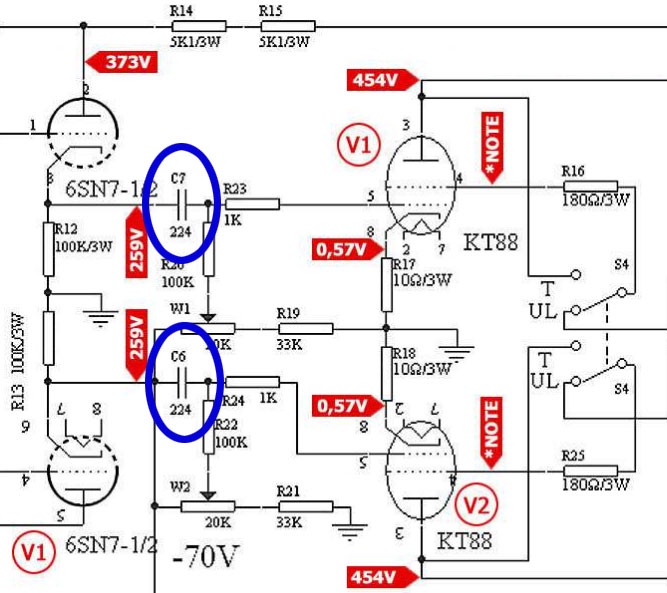

Del av krets schema - Länk till schema i .pdf
I Nästa steg används en dubbel triod 6SN7 (V2/V3) som fasvändare, i ena halvan ligger fasen oförändrad och i andra halvan är signalen fasvriden 180gr
, efter respektive halva sitter nästa drivsteget som består av den andra dubbel trioden 6SN7 (V1/V4), i detta steg förstärks respektive signal 'halva'
ytterligare innan signalen går in på G1 (Pin5) på slutstegs rören.
I slutsteget sitter 2x2 KT88 Tetroder i s.k. push-pull koppling, dom jobbar i 'KLASS A' - Rören kan kopplas 'Ultra Linjärt' med drygt 40% återkoppling från en tapp på utgångs transformatorns primärsida till G2, eller i 'TRIOD' läge
med en återkoppling direkt från anod via ett 180ohm motstånd (R16) till Galler 2. (Slutröret KT88 är en s.k. 'BEAM POWER TETROD' vilket innebär att Galler 3 fungerar som en 'riktare' närmast anoden, den är internt kopplad direkt till katod)
För att öka linjäritet och stabilitet används även s.k. katod återkoppling alt. 'Williamson' återkoppling (FeedBack) från sekundärsidan på utgångs transformatorn till katod på första förstärkar steget. (Normalt ca. 20dB Feedback)
Alla detaljer framgår av krets schema[R9] ovan, hela krets lösningen är väldigt enkel med raka signal vägar och ett minimum av påverkande komponenter, bl.a. så hittar man endast en(1) kondensator (C6/C7) direkt i signal vägen. Att förstärkaren är välbyggd elektriskt framgår även klar av våra mätresultat.

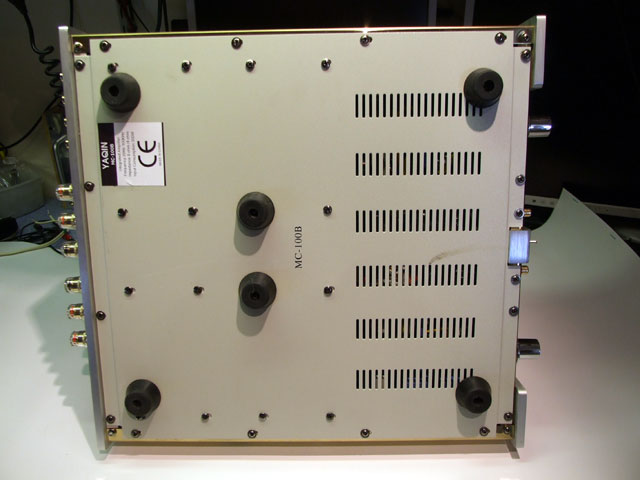

Undersidan / Nätströmbrytare

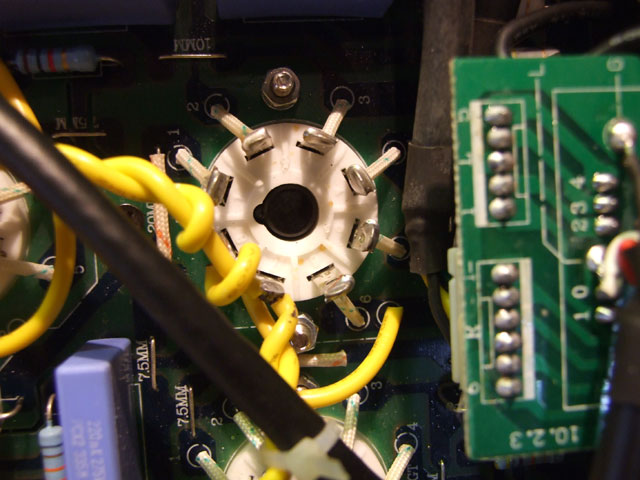

Rör sockel V4 / Likriktare och filter kort

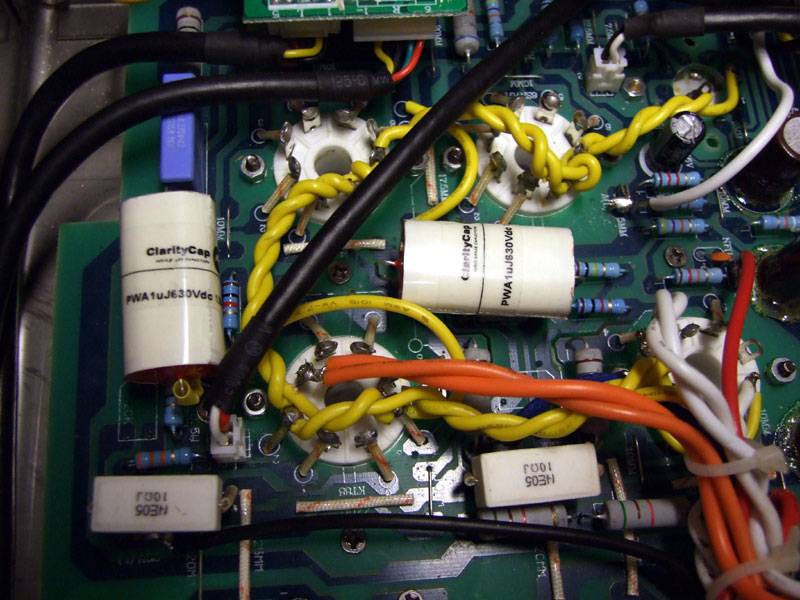

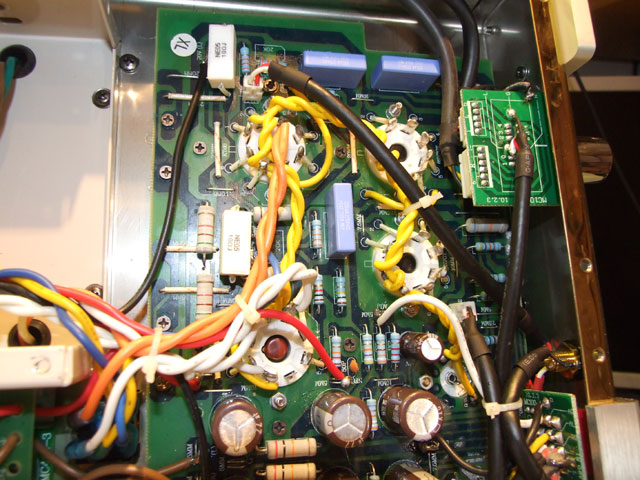

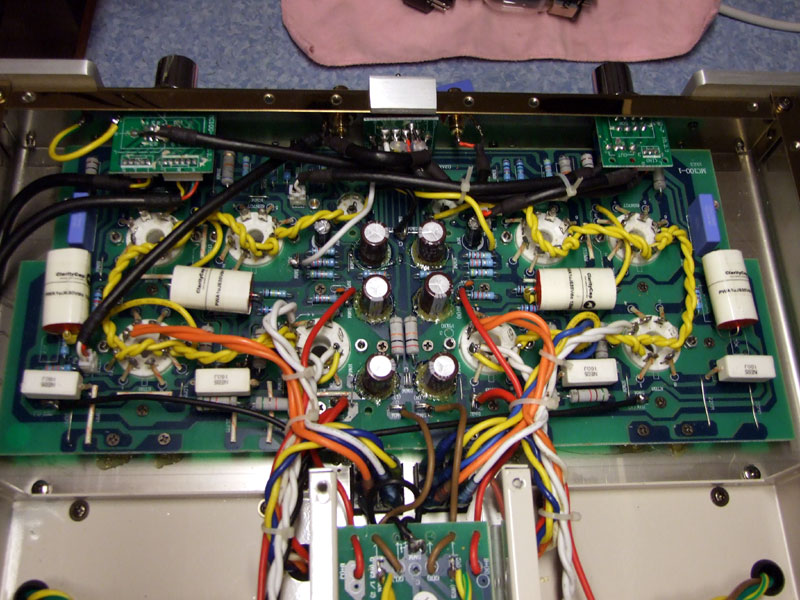

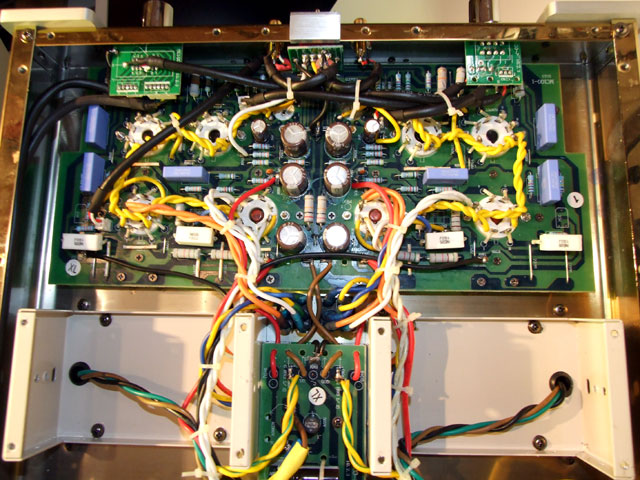

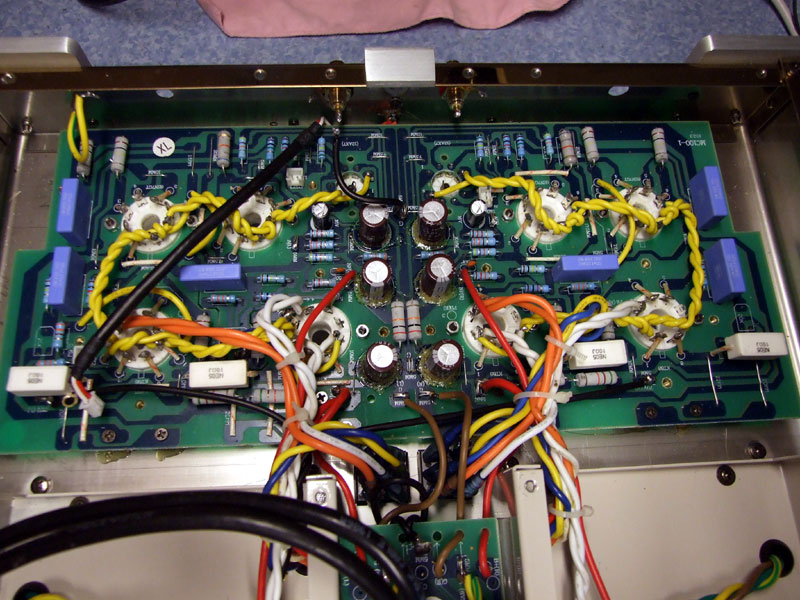

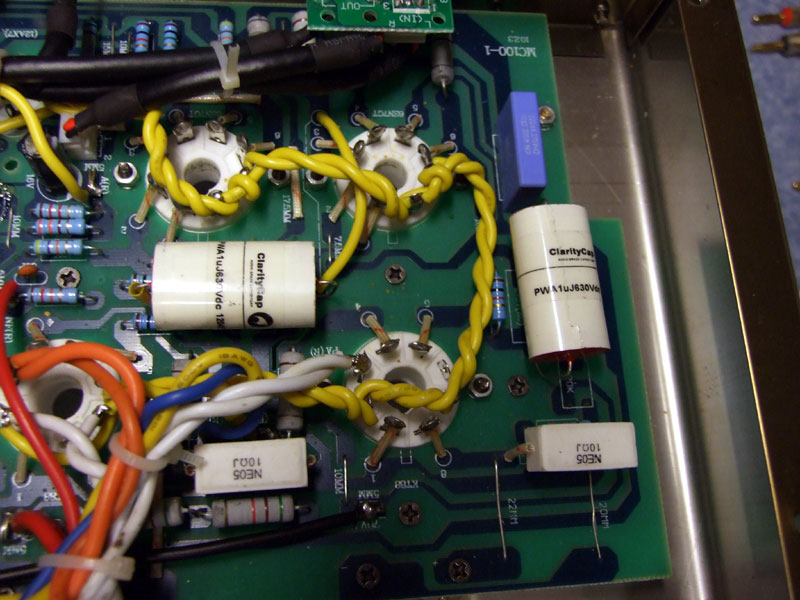

Kretskort / Under nät / utgångs transformatorerna

Vänster / Höger kanal
Tekniska data 'YAQIN MC-100B'
=====================================================================
Uteffekt / Output Power ................ UL 2x 65W RMS
TR 2x 45W RMS (8 ohm)
högtalar Impedans / load Impedance ........ 4/8ohm
Harmonisk / harmonic distortion ........... T.H.D <0.5%(1KHz60W)
(Vid max uteffekt / @ max rated output)
Signal/Brus förhållande / SNR ............. 80dB (A vägt/weight)
Frekvens / frequency response ............. 20Hz~100KHz (-1dB,10w/8 ohm
Ingång signal nivå / inputs level ......... 300mv (LINE)
Ingångsimpedans / impedance ............... 20Kohm
Effekt förbrukning Power Consumption ...... 300W (Max)
Bestyckning / Valves ...................... KT88x4 6SN7x4 12AX7x2
Nät spänning / Input Power Voltage ........ AC110V/240V 60Hz/50Hz
Dimensioner / Dimensions .................. W 370mm x H 200mm x D 480mm
Vikt / Weight ............................. 29 kg
Earphone output ........................... N/A
=====================================================================
Packing Includes All Tubes, 1.5m Power Cord, user manual & Hex Key
|
Köp / Transport / Embalage m.m.
Förstärkaren har inhandlats via eBay - Köpdatum 2012.08.08, den skickades från HongKong 2012.08.10, JetPack rullade in på gården med förstärkaren 2012.08.14 kl.18:20 - Helt klart godkänt, HongKong --> Överkalix på fyra dagar med mellanlandning i Dubai / Köln och Stockholm.
Transport UPS - saver
============================================
Jarfalla, Sweden
08/14/2012 7:32 A.M. Contact UPS for additional information.
/ Released by Clearing Agency. Now in-transit for delivery.
08/14/2012 7:27 A.M. Destination Scan Jarfalla, Sweden
08/13/2012 8:23 A.M. Out For Delivery
08/13/2012 8:23 A.M. Import Scan
08/13/2012 6:54 A.M. Out For Delivery
08/13/2012 6:54 A.M. Import Scan
08/13/2012 5:46 A.M. Released by Clearing Agency.
Now in-transit for delivery.
08/13/2012 5:39 A.M. Out For Delivery
08/13/2012 5:39 A.M. Arrival Scan Stockholm-Arlanda, Sweden
08/13/2012 5:10 A.M. Departure Scan
08/13/2012 4:00 A.M. Arrival Scan Koeln, Germany
08/13/2012 1:58 A.M. Departure Scan Dubai, United Arab Emirates
08/12/2012 6:30 P.M. Departure Scan
08/12/2012 7:38 A.M. Arrival Scan Chek Lap Kok, Hong Kong
08/12/2012 4:02 A.M. Departure Scan Chek Lap Kok, Hong Kong
08/11/2012 1:03 A.M. Export Scan
08/11/2012 1:00 A.M. Origin Scan Kowloon Bay, Hong Kong
08/10/2012 7:37 P.M. Pickup Scan Hong Kong
08/10/2012 6:27 A.M. Order Processed: Ready for UPS
|
Även denna gång har allt gått bra, mycket tack vare att den tunga förstärkaren packats ordentligt redan från fabrik. Man har även sett till att hela botten plattan
vilar på pack materialet så att tyngden fördelas på så stora ytor som möjligt.

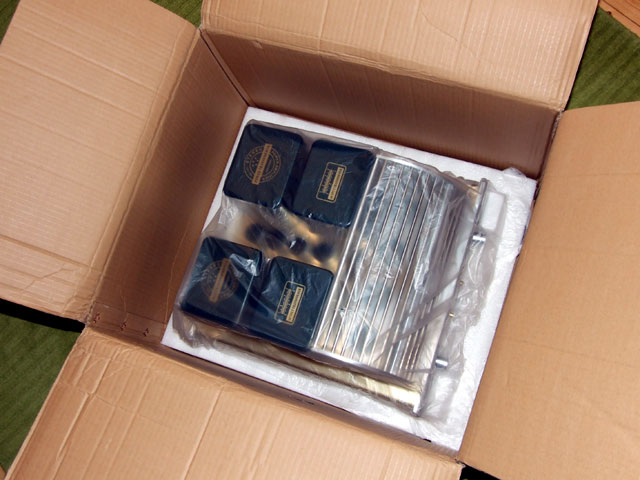

Embalage / Manual m.m.
Förstärkare / Elektronrör ligger i var sitt kolli, elektronrören är inlindade i 'bubbel-plast' och ligger par om par i vita PVC-Rör.
Alla elektronrör är uppbärkta 'V1,V2,V3...' o.s.v. - I praktiken är det bara slutstegs rören (4xKT88) som måste hamna i rätt hållare, detta för
att behålla BIAS justeringen som gjorts på fabrik för respektive pusch-pull par.

Embalage / Rör i ett eget kolli
Drivrören 2x 12AX7 och 4x 6SN7 arbetar inte i par så i praktiken är uppmärkningen helt överflödig, om jag förstår det hela rätt så behöver
dom inte vara matchade med varandra heller. (MP/MQ)
