Linjärt stereo slutsteg
'THE T.AMP S150'

INDEX
  • Inledning
  • Senast uppdaterat
  • Referenser / Länkar m.m.

  • Skriver här om våra erfarenheter av förstärkaren 'THE T.AMP S150'

    Vår 'intention' med denna sida är väldigt enkel: Det går att få bra med 'Pang för Pengarna'

    Det är inte vår avsikt att framställa denna som 'Världens bästa' förstärkare, det vore helt omöjligt att det skulle kunna vara så, men det är helt klart väldigt bra ljud för väldigt lite pengar...

    Värt att notera!
    Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör.

    Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan.

    Inledning
    Lite grund data: Förstärkaren är en s.k. PA-Förstärkare, tänkt att användas av musiker m.m. i 'publika' evenemang, konserter o.s.v. - Det gör bl.a. att anslutningar och utformningen på förstärkaren avviker rejält från vad man kanske är van vid i Hi-Fi sammanhang.

    Några anledningar till varför vi kollat på just denna förstärkare är:

  • God tillgång / Stor & Säker leverantör - Thomann.de[L1]
  • pris / prestanda / Kvalite
  • Konvektions kylning (Inga fläktar).

    Det är inga problem att koppla in förstärkaren trots** att alla ingångar är av typen 'BALANCED' (XLR/6,3mm TELE) - Vi har tillverkat lågnivå kablar själva, RCA --> XLR, mittstiftet på RCA kontakten ansluts till 'COLD' (-) pin 3 på XLR ingången, skärm på RCA kontakten ansluts till 'GROUND/SHIELD' pin 1 på XLR ingången, klart!

    **Not. Balancerade XLR ingångar är naturligtvis bättre an RCA, förutsatt att man har XLR utgångar på sin förförstärkare...

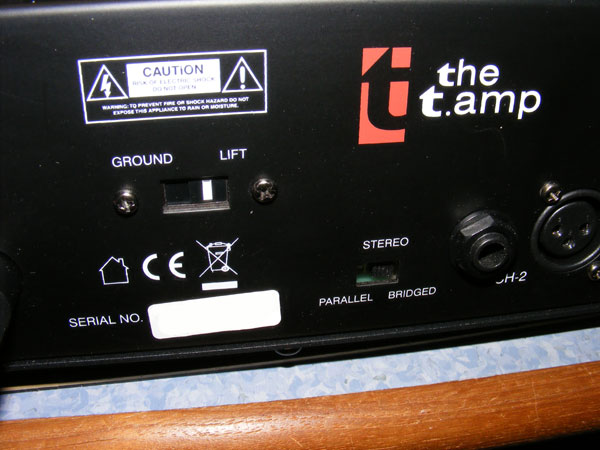

    Brytare 'GROUND' / 'LIFT' på baksidan.

    Förstärkaren har en brytare för att 'lyfta' (Skilja) signaljord från schassi jord. I dom flesta fall när man vill driva steget med signal från en obalancerad källa med RCA/PHONO utgång så ska signaljorden skiljas från schassi jord genom att ställa brytaren i läge 'LIFT'

    Priset: Vi betalade 303 Euro inkl. frakt för 2st förstärkare - Med gällande valutakurs blir det 2772,50 Kr = 1386,25 Kr per st. (valutakurs 2011.06.10 = 9,15kr/1Euro)

    Senast uppdaterat
    2011.06.29 Efter drygt åtta dagar med dom nya slutstegen kan vi konstatera att det fungerar väldigt bra. (Som förväntat) Slutstegen går väldigt avslappnat och blir inte speciellt varma, trots att vi har spelat både länge och mycket.

    Ett mindre problem har vi dock noterat. När slutstegen ställs direkt på varandra uppstår någon form av akustisk (Magnetisk?) koppling mellan transformatorerna i respektive slutsteg. Resultatet blir ett knappt hörbart 50Hz brum som kan bli irriterande när man lyssnar på låga ljud nivåer (Mycket låga) - Problemet försvinner om man skiljer slutstegen mekaniskt från varandra. Vi har nu ställt dom på var sitt hyllplan, med ca: 10cm avstånd mellan.

    2011.06.21 Dom två nya 'THE T.AMP S150' slutstegen från Thomann.de[L1] har kommit idag.

    Kopplade upp dom och provspelade under kvällen, glömde att kolla 'LIFT/GROUND' omkopplaren på baksidan. Den är i läge 'GROUND' när stegen kommer från fabrik. Den MÅSTE ställas om till läge 'LIFT' för att signaljord och skyddsjord ska kopplas isär.

    Om dom är sammankopplade samtidigt som t.ex. försteg / cd-spelare inte är skyddsjordade så kommer man att få s.k. jord-loopar som orsakar brum / brus.


    2st 'THE T.AMP S150' i 'Bridged' mode

    Här följer ett bra råd som jag själv fått mig till livs för många år sedan, den gången handlade det om inkoppling av amatör-radio utrustning: Koppla aldrig ihop skyddsjord med andra jordnings system som t.ex. åskledare, RF-Jord, signaljord o.s.v. Apparater som är tillverkade med metallhöljen och som är dubbel isolerade = Märkta med symbol 'två fyrkanter i varandra' FÅR inte kopplas till skyddsjord. I praktiken så är signaljord i LF utrustning (Stereo apparater) och skyddsjord aldrig förbundna med varandra och ska inte kopplas ihop med varandra.

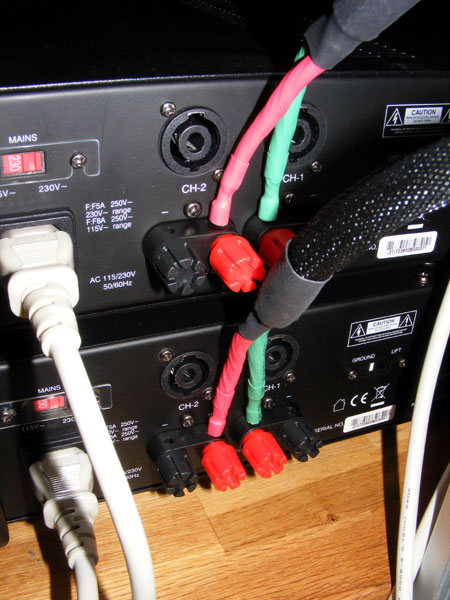

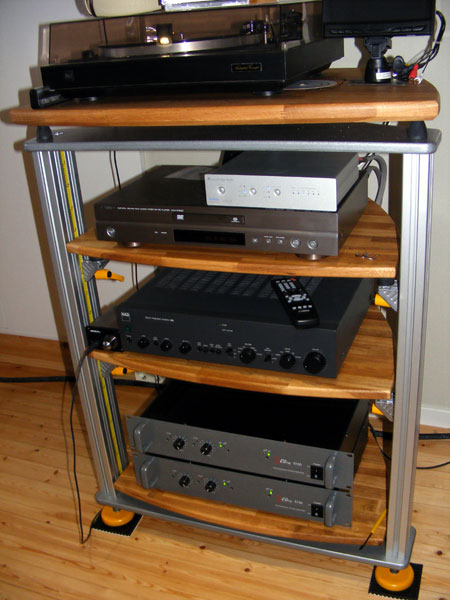

    'THE T.AMP S150' förstärkarna på plats / Högtalar inkoppling i 'bridged' mode.

    Om förstärkaren
    Här följer en liten 'djupdykning' i förstärkaren. Denna information kommer att kompletteras löpande, detta är vad vi kar kollat på t.o.m. dagens datum 2011.06.22.

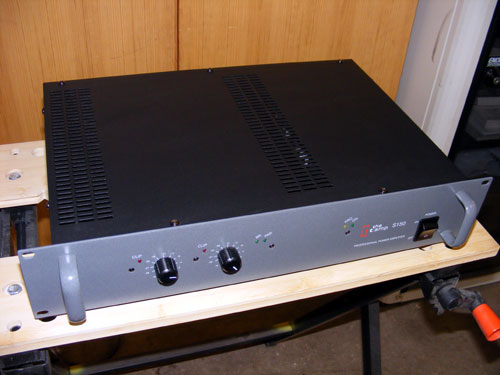

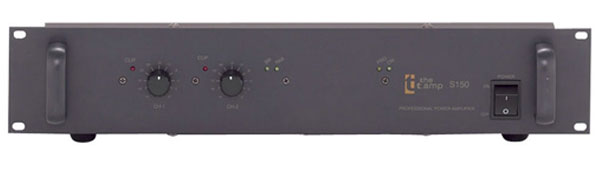

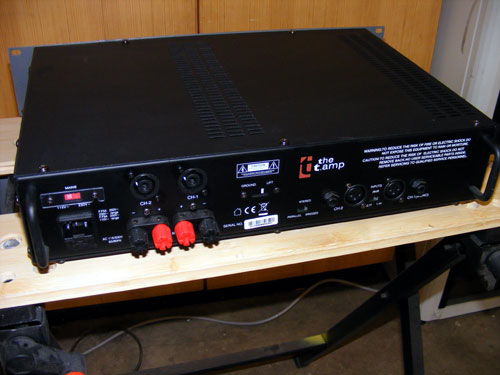

    'The T.Amp S150 - Front / Baksida

    Lyfte på locket på 'THE T.AMP S150' förstärkaren för att kolla lite närmare på uppbyggnad och kvalite. Första intrycket är bra, tung och gedigen.

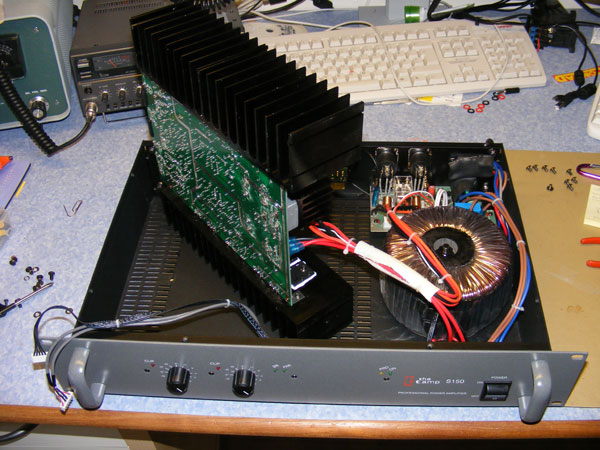

    ...Lyfter på locket lite.

    Kylflänsar och ventilation av lådan som är helt i Plåt verkar att vara väl dimensionerad. Det är särskilt viktigt då förstärkaren är helt fläktlös (Tyst). En tyst förstärkare är ett MÅSTE vid lyssning med låga ljud nivåer.

    Steget kan säkert lämna dom 2 x 85W @ 8ohm last som utlovas. Kvalite på lödningar / intern koppling o.s.v. verkar att vara MYCKET bra. Likriktare och slutsteget verkar att vara bra avsäkrat, det finns några skyddsfunktioner bl.a. termostater (Mekaniska) som skydd mot överhettning. Steget har i senaste utförandet även försetts med skydd mot kortsslutning av högtalar utgångarna.

    Kan konstatera att 'The T.Amp S150' slutsteget levererar MYCKET bra, matchar karakteristiken med det integrerade NAD slutsteget väldigt bra. (Samma typ kretsuppbyggnad / slutstegstransistorer) - Det är dock mera 'Tryck' i T.Amp steget, det ska nog vara så med tanke på vad som anges i respektive dokumentation.

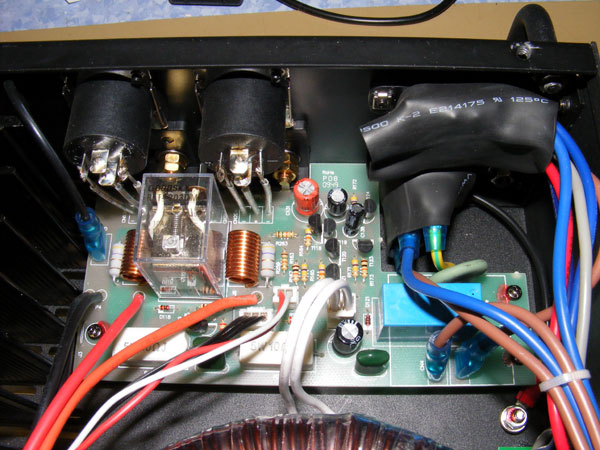

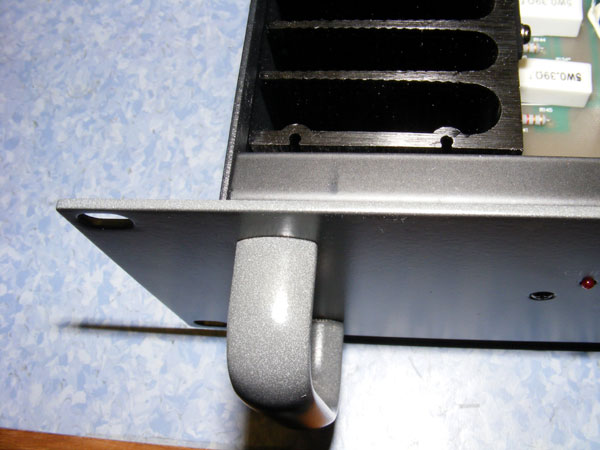

    Rejäl stålplåt i schassi / Kort med skydds elektronik

    Kollar lite närmare på uppbyggnaden. Förstärkarens chassi är tillverkat i 1,5mm (!) tjock frostlackerad stålplåt, i fronten är stålplåten hela 2mm (!) Tillverkningen av chassit är ytterst exakt, passning i mekaniska delar är 100%. Lite svårt att beskriva detta, måste ses / kännas på, kan knappast göras bättre!

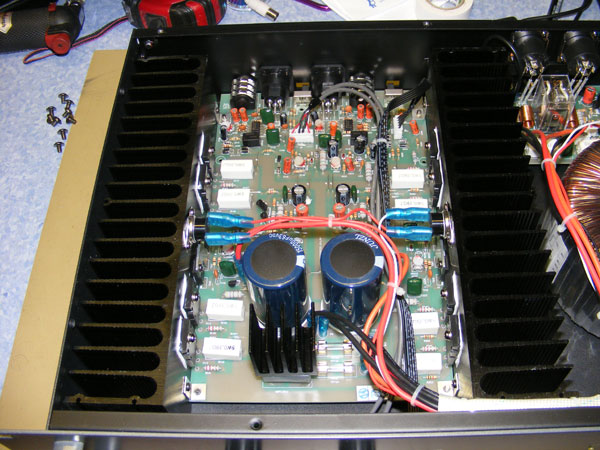

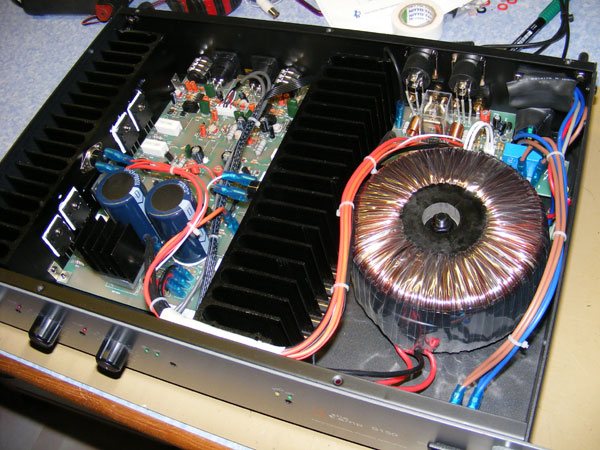

    Under locket / Kylflänsar med 'huvud' kretskort

    Båda kanalerna ligger fysiskt på samma kretskort. Uppbyggnaden verkar att vara helt symetrisk (Spegelvänd) ingångskretsar och slutstegskrets på respektive kanal samt dom båda kanalerna hålls fysiskt åtskillda på kortet med en ca: 10mm bred jordad kopparbana (Se bild)

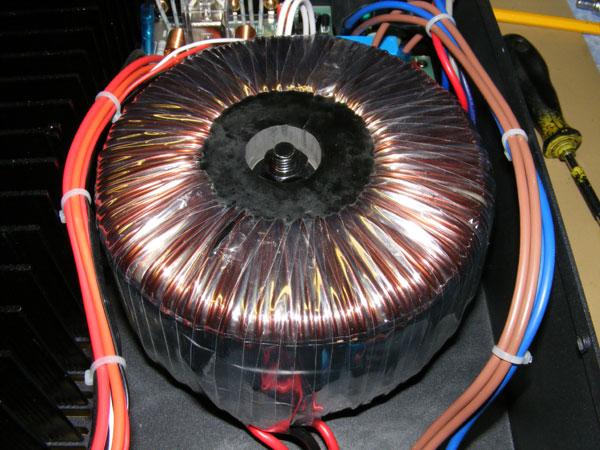

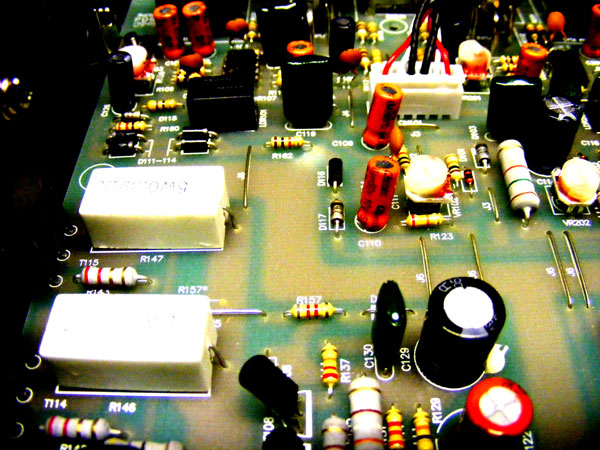

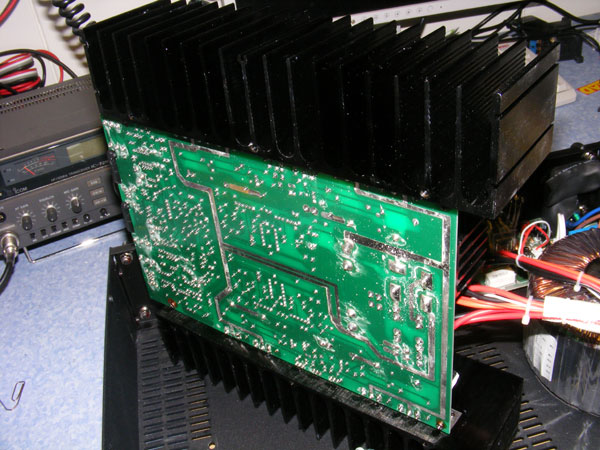

    Detalj, jordbanor på kretskort (Förstärkt kontrast i bild) / 500VA transformator Ringkärna

    Vad vi har kunnat förstå så är detta en väldigt vanlig konstruktion där sista förstärkarsteget jobbar i klass-AB. 4st Slutstegstransistorerna per kanal är monterade på 2st kraftiga aluminium kyl flänsar L252 x H70 x B55 mm. En kylfläns per kanal. Transistorerna är två par NPN/PNP TOSHIBA 2SC5200 / 2SA1943 per kanal. (Totalt 8st )

    Datablad för transistor
    TOSHIBA 2SC1943 (567Kb .pdf fil)
    Datablad för transistor TOSHIBA 2SC5200 (120Kb .pdf fil)
    Komplett användar manual T.AMP S150 (974Kb .pdf fil)

    Det är 'Bipolära' kisel transistorer som enl. tillverkaren är citat: 'Recommended for 100W high-fidelity audio amplifier applications' - I dubbla par per kanal bör dom kunna leverera effekt, väl inom förstärkarens specifikationer.

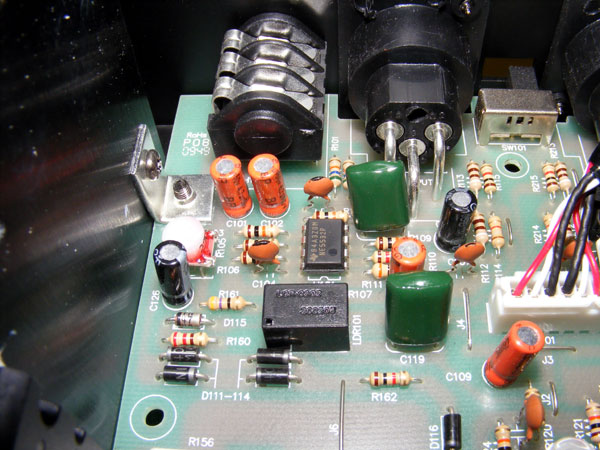

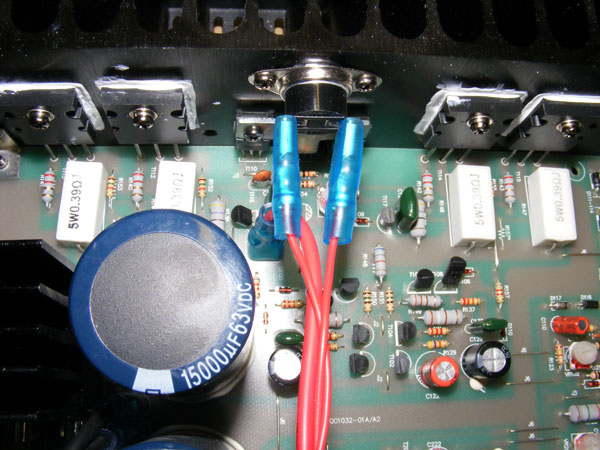

    Ena kanalen (CH-1) - Ingångs steg / Slutsteg

    Ringkärne transformatorn är ca: D135mm x H70mm vilket borde innebära att den klarar att lämna närmare 500VA i effekt.

    Likriktaren med sin filtrering (30000uF) är placerade på samma kort som slutsteget vilket ger korta ledningsbanor för den filtrerade likspänningen.

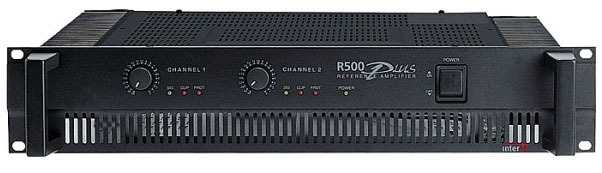

    Här jämför vi tekniska data med 'InterM' som är en lovordad PA-Förstärkare som har fått bra genomslag även i 'Finare HiFi kretsar'







    Output power .........

    Frequency response ...
    Distortion THD .......
    Input sensitivity ....
    Max input level ......
    Input impedance ......
    S/N ratio RMS ........
    Cross-talk (max) .....
    Damping factor .......
    Slew rate ............
    Power consumption ....
    Supply voltage .......
    Dimensions mm ........
    Weight ...............


    ****   THE T.AMP S150  ****

    8ohm 2 x  85 W / 1 x 250 W
    4ohm 2 x 150 W / 1 x 400W
    2ohm 2 x 200 W / n/a
    10Hz - 50KHz (-1dB)(THD 0,5%)
    0,5% @ 1/2 power 8ohm load
    0,77 V / 26 dB / 1,4 V
    21 dBV / 9V
    20 Kohm Active balance
    > 85 dB
    > 70 dB (8ohm load f=1Khz)
    > 150 dB (8ohm load f=1Khz)
    40 V/uS
    120 W @ 1/2 power 8ohm load
    115V / 230 V 50-60 Hz
    483(W) x 270(D) x 88(H)
    12kg

    ****  InterM R500 PLUS ****

    8ohm 2x 170W / 1x 460W
    4ohm 2x 250W / 1x 500W
    2ohm n/a / n/a
    20Hz - 20KHz (+/-0,5dB)
    0,1% @ 1/2 load 8ohm load
    0dB / 0,775Vrms
    data n/a
    20 Kohm Active balance
    > 100 dB
    >  70 dB
    data n/a
    data n/a
    max 3,9A (
    110V / 230 V 50-60 Hz
    482(W) x 317(D) x 88(H)
    10,4kg


    En 'ovetenskaplig' slutsats: Med en femtedel av priset jämfört med InterM steget så anser jag att T.Amp steget helt klart är ett 'prisvärt' alternativ. M.a.o. Vääääldigt mycket 'Pang för Pengarna' ;-)

    Vi noterar även att värdet för 'Distortion' är den enda 'Kritiska' skillnaden, men att värdena för InterM steget har uppmätts inom frekvensområdet 20Hz-20KHz, medans det för T.Amp steget har mätts upp inom området 10Hz-50KHz (Ett mer än dubbelt så stort frekvensområde)

    Att ange distortion för ett mindre frekvensområde som man gjort med InterM steget, borde per automatik ge ett bättre värde (Lägre distortion). I praktiken kan det innebära att InterM steget har betydligt högre distortion om man mäter inom samma frekvensområde 10Hz-50KHz...

    Modifiering - 133400uF Filter kondensatorer
    Vi kommer ev. att komplettera med två 'extra' filterkort med vardera 11 kondensatorer, totalt 22st 4700uF 'HighGrade' Filter kondensatorer. Totalt ger det 133400uF filterkondensatorer. (30000uF + 103400uF)

    Utökningen av filter kapaciteten gör vi för att slutstegs transistorerna momentalt ska kunna få betydligt högre ström och därigenom ge större dynamikt omfång, utan att riskera 'genomslag' så att att filterkondensatorerna dräneras så att ofiltrerad ström kan komma igenom till transistorerna och skapar distortion.

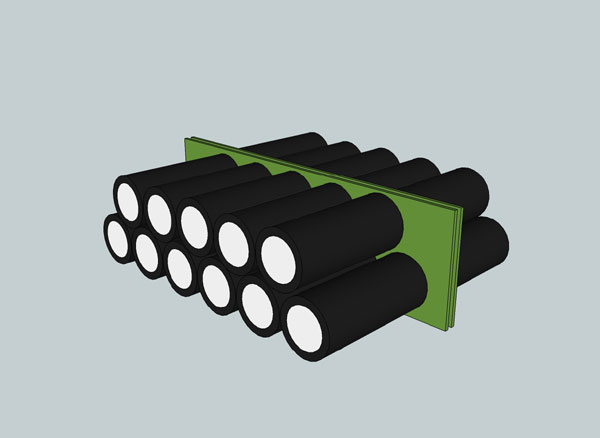

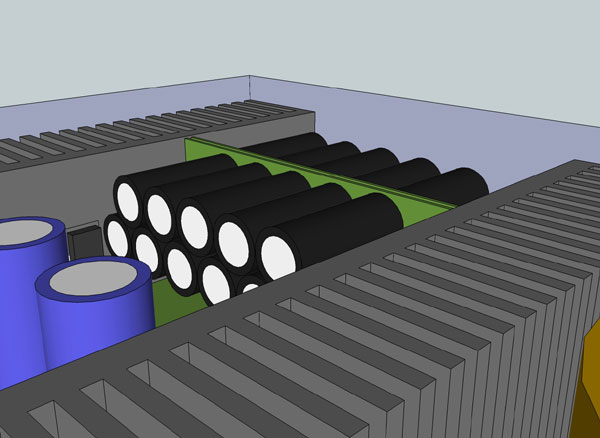

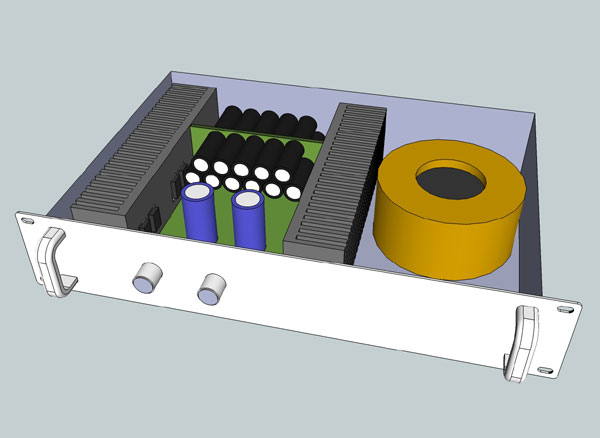

    Skiss, kondensator 'pack' / kondensator 'pack' monterat mellan kylflänsarna

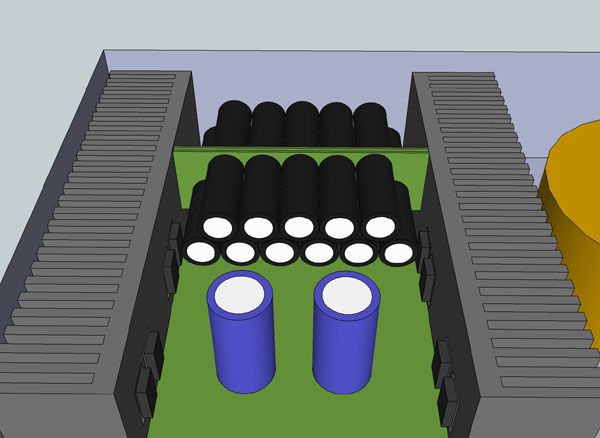

    Skiss, kondensator 'pack' monterat

    22st art.nr# 41003428
    Nichicon UVZ1J472MRD 4700uF 63V D22xL50mm 30,53 kr/st Electrokit.se[L3]

    Ledarna för utgångarna (H+V) har buntats ihop med växelspännings ledningarna från transformatorn på en ca: 30cm lång sträcka det kommer vi att åtgärda genom att lägga utgångs ledningarna på ett annat sätt så att dom ligger för sig själva.
  • Referenser / Länkar m.m. Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

    [R1a] Ljudtekniska Sällskapet -
    http://www.lts.a.se/
    [R1b] LTS-Kabel Byggbeskrivning Original beskrivning skriven av Anders Eriksson (LTS)

    Leverantörer:
    [L1] Thomann.de - Slutsteg 'The T.AMP S150'
    [L2] http://www.elfa.se - Lödtenn / Kontaktspray / Kabelstrumpa
    [L3] http://www.electrokit.se - komponenter / lödtenn / Kontaktspray
    [L4] http://www.kjell.com - Kontakter m.m.
