Golvhögtalare

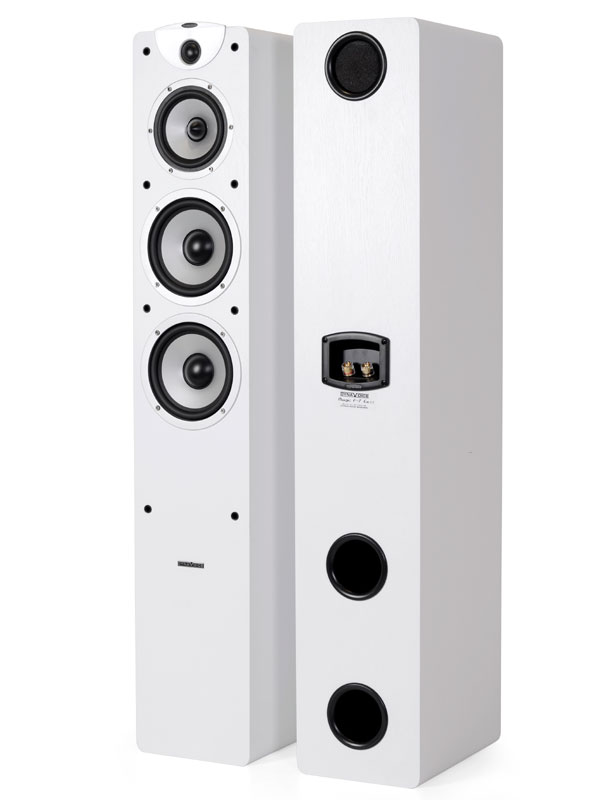

Dynavoice Magic F-7 EX v.3
3-vägs basreflex högtalare
|
|
INDEX
Senast uppdaterat
2015.03.28 Kör upp ett spectrum diagram för Magic F-7 högtalaren. - Använder ett TERRATEC AUREON Dual USB ljudkort, DIY Mätmikrofon med Panasonic WM61A
Electret kapsel. Driver högtalarna med en TOPPING TP41 förstärkare.
Programvaran är 'TrueRTA v.3.5.6' och Virtins 'Multi-Instrument v3.3'
Klart för spectrum mätning
Använder ett Digital oscilloskop UNI-T UTD2052CL för referens och kontroll av effekt nivå - Effekten är 1W (2,83VRMS över 8Ω) Avståndet till mätmikrofonen är 1 meter -
Kör 'Quick Sweep' med TrueRTA, det ger nedanstående kurva.

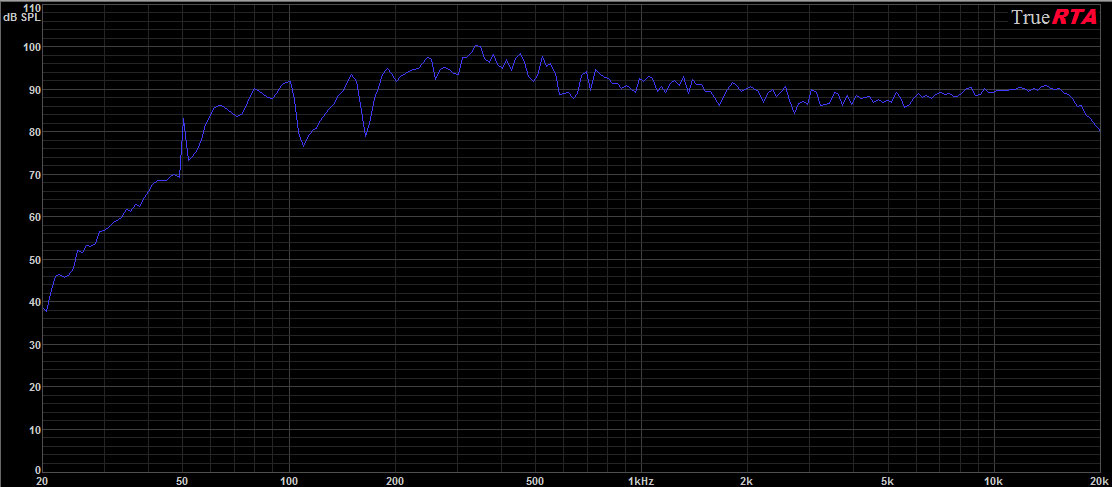

Quich sweep 20-20000Hz på Magic F-7

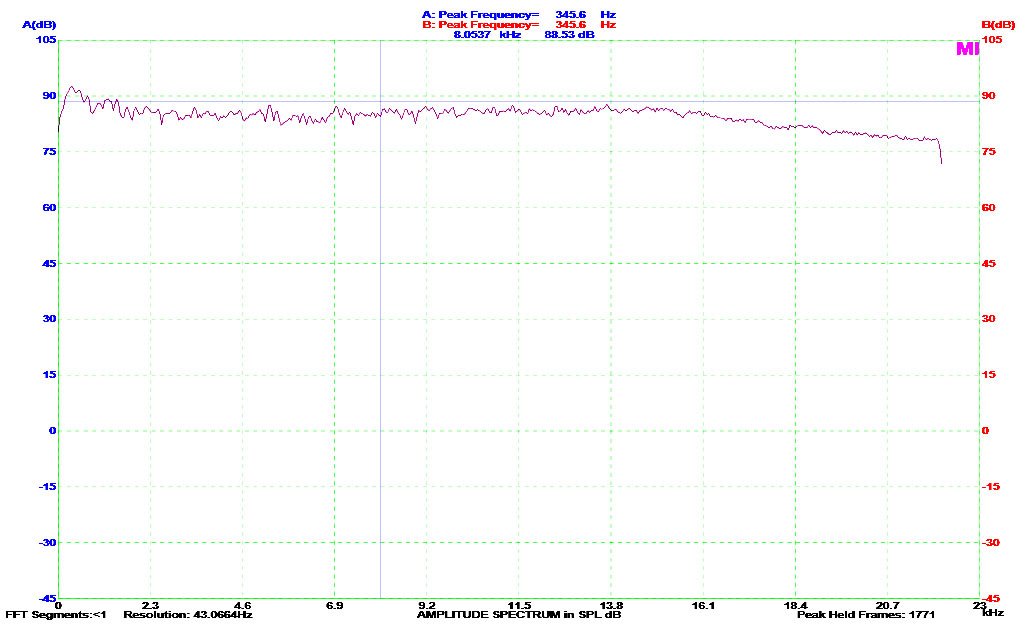

Linjärt sweep 10-22000Hz med Virtins Multi Instrument
Logaritmiskt frekvens svep 20-20KHz med TrueRTA kurva .pdf fil
Linjärt frekvens svep 10-22KHz med Virtins Multi Instrument kurva .pdf fil
Läs mera om använd utrustning / mätmetod -->Här!
2015,03.24 Är sjukskriven, lyssnar vidare under dagen, ska försöka att arrangera 'kontrollerad inspelning' av högtalarna under dagen. Måste även löda elementanslutningar och täta ledningsgenomgång på den andra högtalaren.

Högupplöst, OnLine!
|
Högupplöst, OnLine!
Hittade en site i Norge, här ligger en rad nedladdningsbara testfiler i .FLAC och DSD 64/128/256 format (Gratis) - Men där ligger också en web-shop så att man kan köpa ännu mera höguplöst material. Länk -->http://www.2l.no/hires/
Annar Follesø / Norwegian Radio Orchestra / Ole Kristian Ruud Concerto Fantastico OLE BULL Violin Concertos, Stereo, 24 bit, 192 kHz, 5164 kbps, ikke noe problem!
Marianne Thorsen / TrondheimSolistene Violin Concerto no. 4 in D major KV 218 - Allegro MOZART, stereo, 24 bit, 192 kHz, 4059 kbps rakt av från USB tumme direkt ansluten till RaspberryPi/Raspyfi spelaren, hva en lyd!
|
|
2015.03.23 Har nu 'borrat runt' lite invändigt i högtalarna, kollar element, material tjocklekar, utförande o.s.v. Läs mera om detta längre ner på sidan under Beskrivning.
Passar även på att göra lite små 'förbättringar' - Löder alla element anslutningar och tätar en lednings genomgång i stagplanet i mellanregister kaviteten.

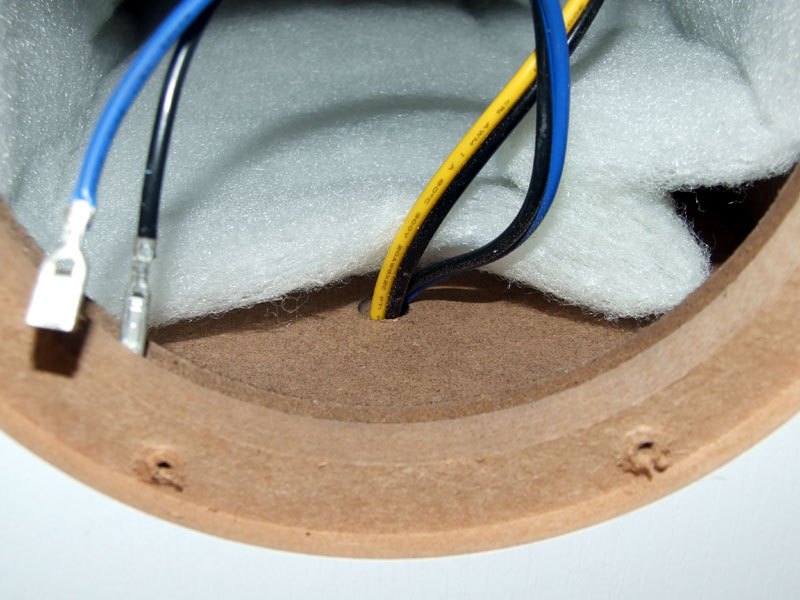

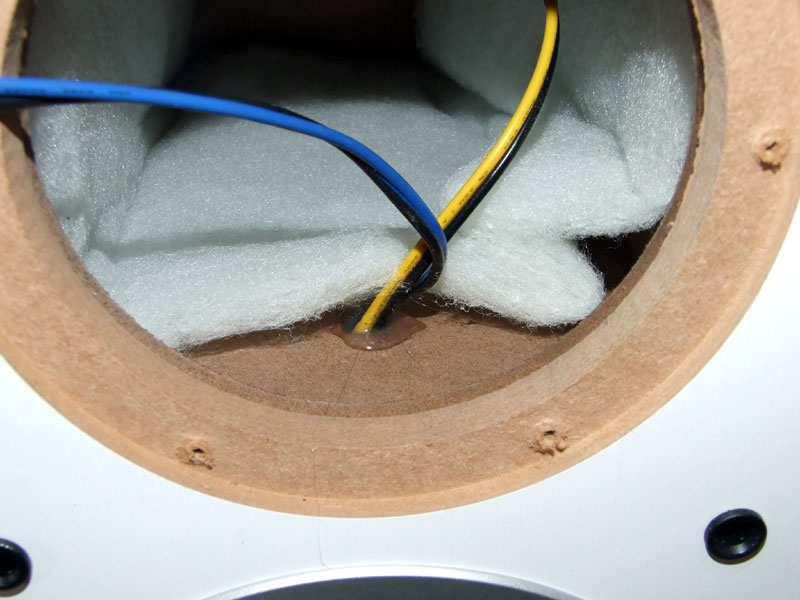

Ledningsgenomgång, otätad / Tätad
Tätar lednings genomgången med smältlim, löder element anslutningarna, använder en alt. två element skruvar för att fixera elementen 'ut&in'
för att komma åt att löda. Mycket lättare att löda än om man bara skulle låta elementen hänga i sina anslutningsledningar.

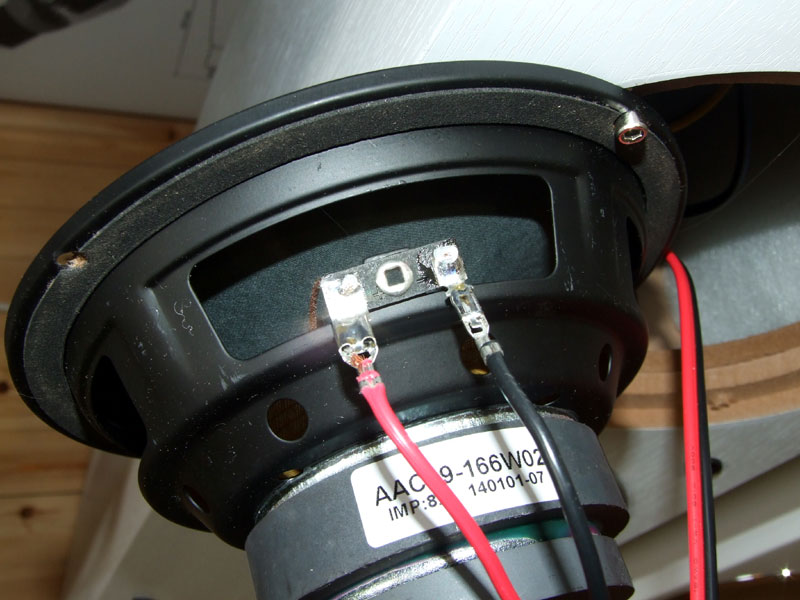

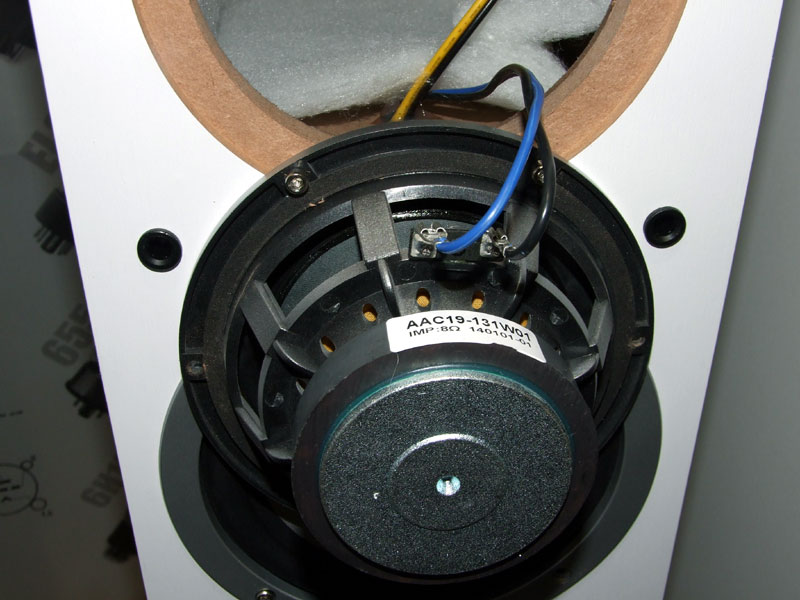

Löder bas element / mellanregister element
2015.03.20 Efter att ha kollat på solförmörkelse så är det dax att ta in Magic F-7'orna i stugvärmen, dom får inledningsvis göra sällskap med ett par 'CANTON Crono 509dc' som jag också kollar lite närmare på...

Dynavoice Magic F-7 EX v.3 har flyttat in i stugvärmen
2015.03.20 Ett första intryck: Bygg kvalite är i klass med övriga DYNAVOICE högtalare, saknar dock någon form av fötter, ingen manual / instruktionsbok
(Kan laddas ner på nätet) - Skulle vilja klassa helheten i nivå / något över nivå för prisklassen, främst är det dom rundade hörnen, den snygga
tyg fronten och tre basportar som tillför ett mervärde.
Ljudet: Här blir man lite överraskad, kan föreställa mig att detta kommer att låta riktigt bra efter ett antal timmars inspelning.
Inledningsvis så är basregistret aningen formlöst, men mellanregister och diskant är riktigt bra med bra detaljrikedom, närvaro och rymd.
Grund tonen är varm, basregistret håller bra nivå, går relativt djup men tappar detaljer och saknar 'snärt' och den där riktiga svärtan.
Notera att högtalarna är helt nya, direkt tagna ur kartongen.
Övrig utrustning: Spelar upp .FLAC filer via en RaspberryPi / RaspiFy, denna är kopplad via USB2.0
till en extern DAC GUSTARD X10 - Förstärkaren är en AUDIOROMY M-828A -
Högtalar kablarna är ett par 'The CHORD Company ODYSSEY 2' - Använder i övrigt mina vanliga halv hyfsade 96Ω DIY Signalkablar och 'BADA LB-5600' strömfilter.
Rörbestyckning i förstärkaren: Ingång / Drivsteg = 4x NOS FOTON/Reflector 6H3П-E, Utgång = 2x NOS Ulyanovsk ГУ-29 (Ryska GU-29 OTK/MIL rör)

Milt Jacksson SUNFLOWER
|
Milt Jacksson SUNFLOWER
Har adderat ett par CD titlar till samlingen men glömt att uppdatera sidan, senaste tillskottet är Milt Jackson 'SUNFLOWER' -
Här hittar man bl.a. en väldigt bra live version av 'For Someone I Love' - Bra teknisk kvalite med bra dynamik.
1. For Someone I Love
2. What Are You Doing the Rest of Your Life?
3. People Make the World Go Round
4. Sunflower
5. SKJ
|
|
Har tidigare funderat lite: Här kommer en lite reflektion om det här med att 'spela in' högtalare. När vi packade upp högtalarna och kopplade in
dom första gången så tyckte vi omedelbart om det vi hörde, (Första reaktionen) - Sedan ca: tre månader senare tycker vi att dom låter bättre!.
Vi tycker oss även märka att högtalarna låter bättre om man börjar med att spela lite hårdare, innan man går över till mjukare musik. (
Värmer upp dom liksom?)
Fundering: Beror detta helt enkelt på dåligt material i högtalar elementens upphängningar? (Gummikanter) - Det är helt enkelt FÖR hårt (Plastigt)
material. Innebär detta även att vi kan förvänta oss att högtalarna kommer att låta sämre allt eftersom materialet åldras och hårdnar
(Mjukgörare i plast material avdunsar normalt med tiden)
I praktiken får man m.a.o. ungefär det man betalar för, man måste ändå beakta priset och imponeras av det man ändå kan åstadkomma, både i bygg
kvalite och ljud upplevelse. Det är naturligtvis ingen enkel ekvation.

Allison Goldfrapp - 'Tales of Us'
|
Allison Goldfrapp - 'Tales of Us'
Lyssnar just nu mycket på sångerskan / låtskrivaren Allison Goldfrapp (Bath/England) - Goldfrapp har en Melankolisk / melodiös röst som verkligen passar låtarna perfekt, lågmäld, klar och påträngande på ett positivt sätt, rösten liksom 'fastnar' -
Låtarna går lite i moll, men är väldigt 'utmålade' och melodiösa / harmoniska på samma gång.
Skivan 'Tales of Us' släpptes 2013. Den tekniska kvaliten är mycket bra, med många riktiga guldkorn. Låtar som sticker ut: Jo, Annabel, Stranger, Thea, Clay m.m. -
Denna skivan tål säkert att lyssnas på en hel del!
|
|
Beskrivning
2015.03.18 Fick hem och packade upp ett par DYNAVOICE Magic F-7 golvhögtalare idag. Högtalarna är bra packade i var sin kartong av dubbel wellpapp, hård skumplast i topp och botten. Då högtalarna är ganska stora / tunga så är det lite bökigt att få ut dom ur kartongen.
Packar upp båda och allt verkar att vara OK, allt helt och fint. Högtalarna levereras utan någon form av fötter, någon manual / instruktionsbok följer
inte heller med, bara högtalarna med frontgaller och en basplugg per högtalare, inget annat.

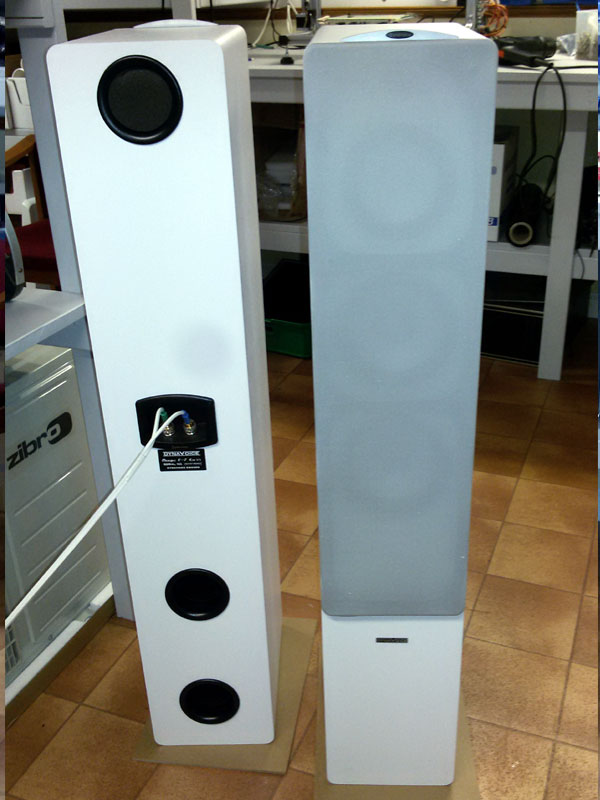

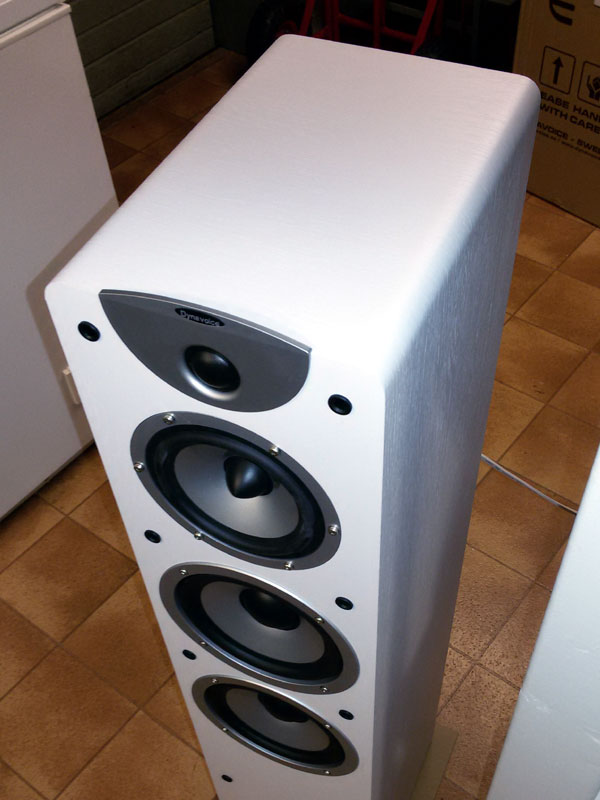

Embalage / Dynavoice Magic F-7 EX v.3 upp packade

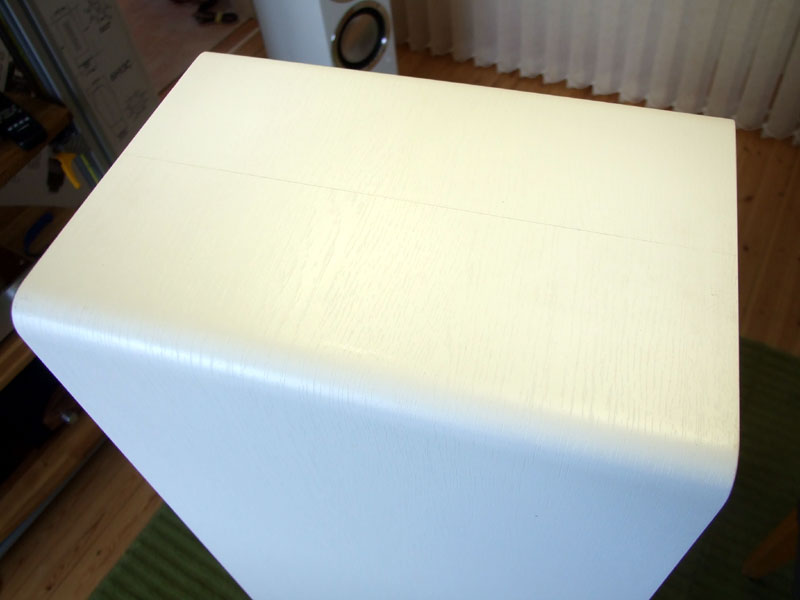

Högtalarnas kabinett är folierade i vit trämönstrad vinyl folie runt om, folie skarven syns tydligt på högtalarens botten. En av basportarna är pluggade från fabrik, baktill sitter en enkel anslutningsterminal.

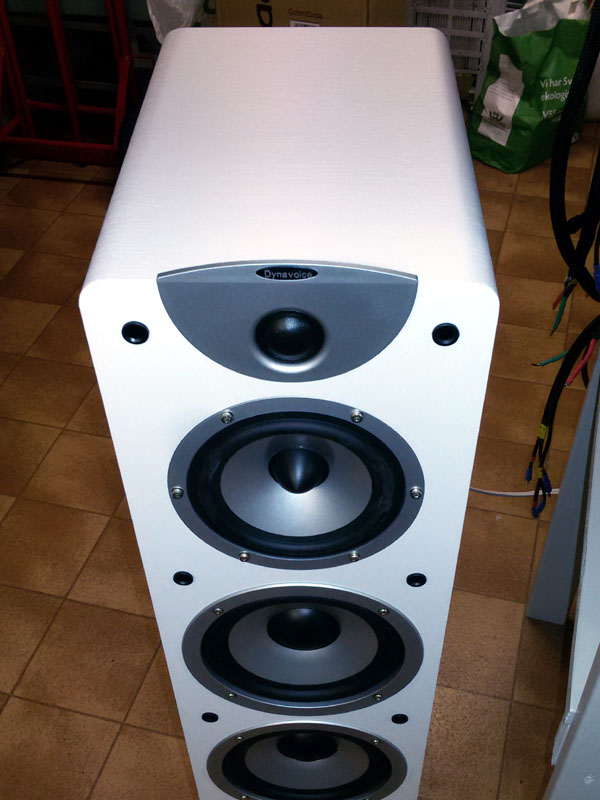

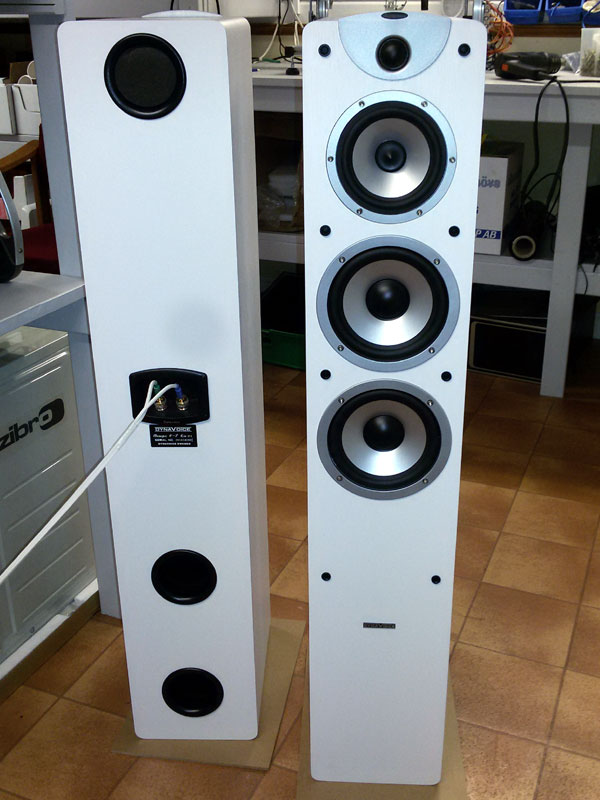

Dynavoice Magic F-7 EX v.3 detaljer
Det följer inte med så mycket som en enkel möbel/filt tass, så man måste själv fixa till nått undertill. Jag använder 4x självhäftande 40mm EVA-Skumplast rondeller, kompletterar senare med något bättre, då folien på högtalarna verkar att vara lite känslig så är det nog ett måste att använda någon form av skydd, minst filt tassar.

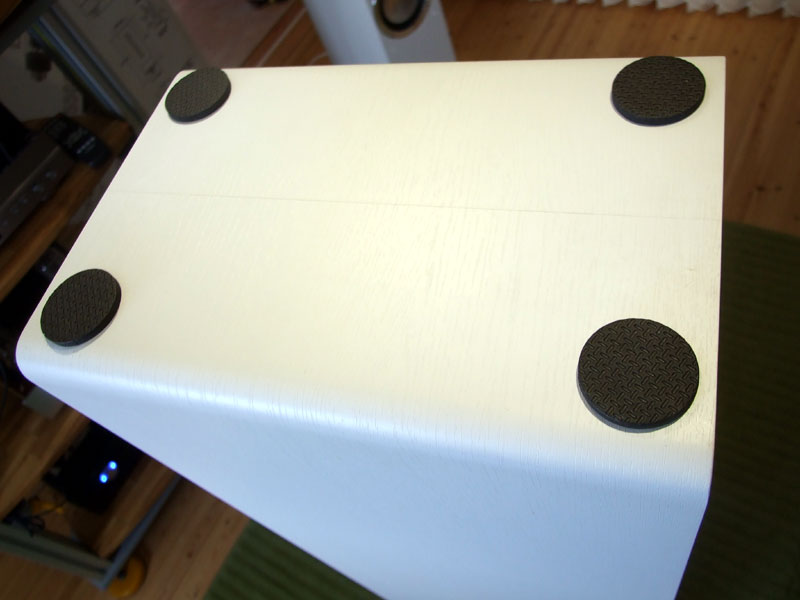

Dynavoice Magic F-7 EX v.3 undersida
Kollar invändigt, lossar mellan och basregister. Mellanregistret mäter 5" (125mm), har korg i plast, relativt stor std. ferromagnet,
membran i polypropylen. Impedansen på mellanregister elementet är 8Ω

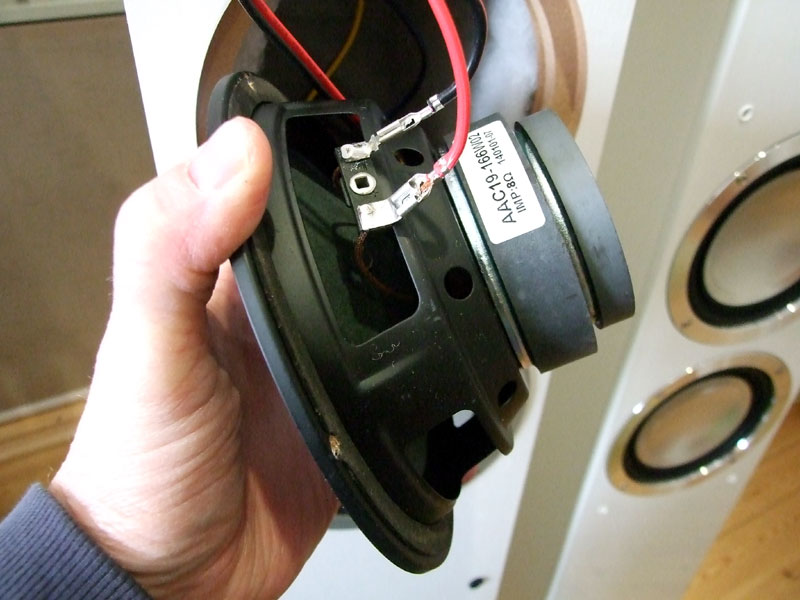

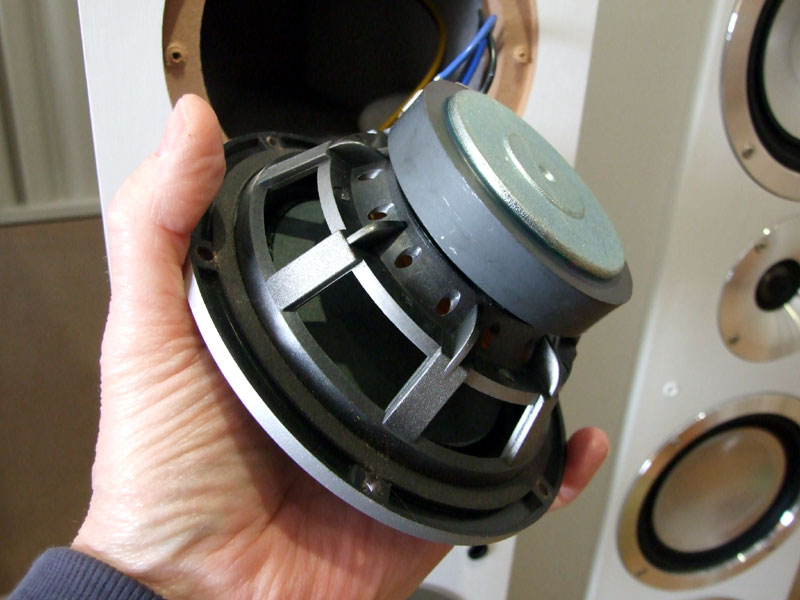

Mellanregister / Basregister
Två st. 6,5" (170mm) Baselement, korg i formpressad plåt, membran i polypropylen, stor std. ferromagnet med 'extra' magnet ovanpå denna. Dekor ringarna på bas elementen
är tillverkade i plast och skruvas fast tillsammans med elementet. Impedansen på respektive bas element är 8Ω

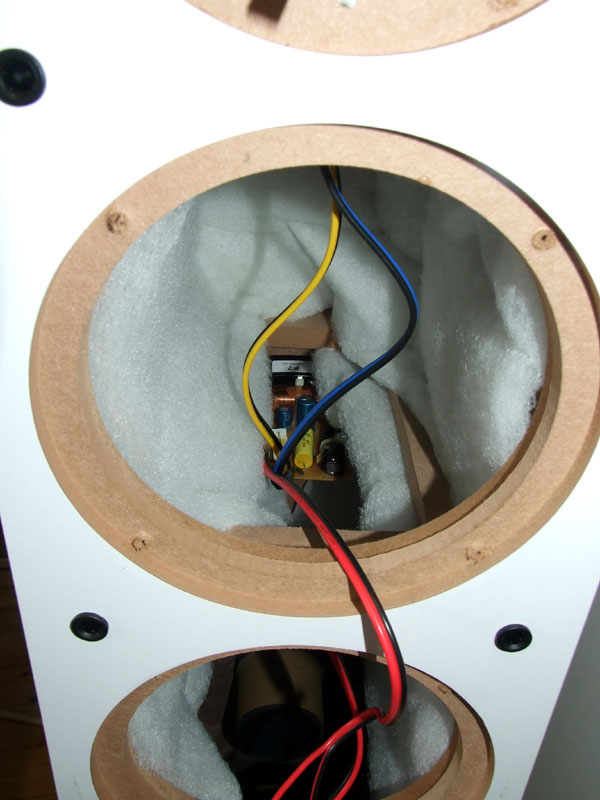

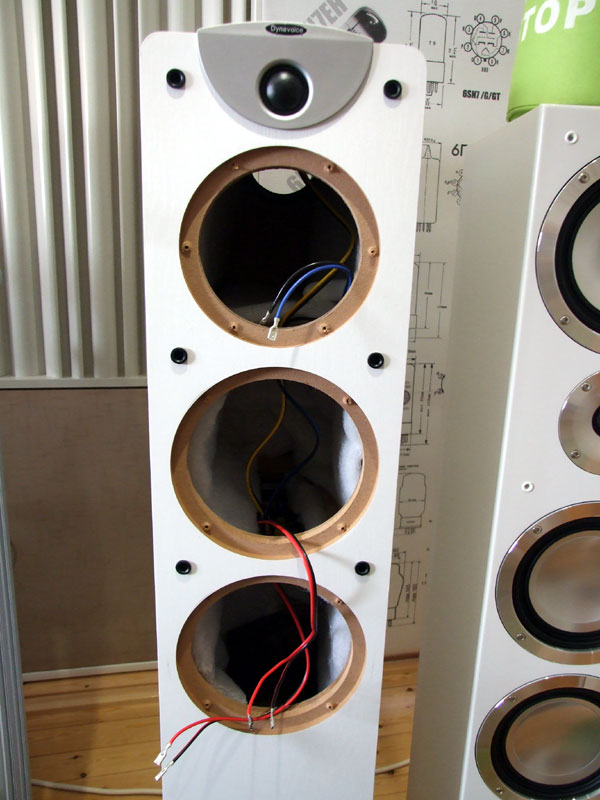

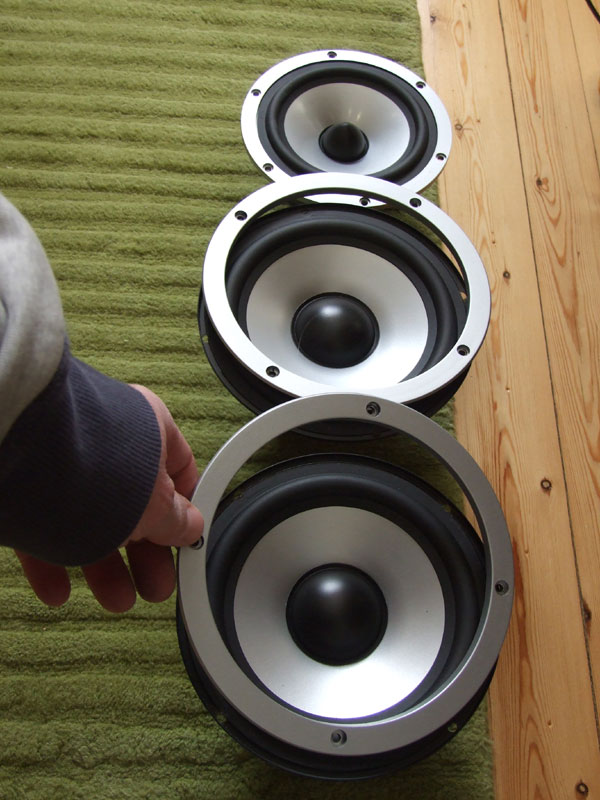

Element och dekor ring / Alla element urtagna (Notera basreflexporten överst)

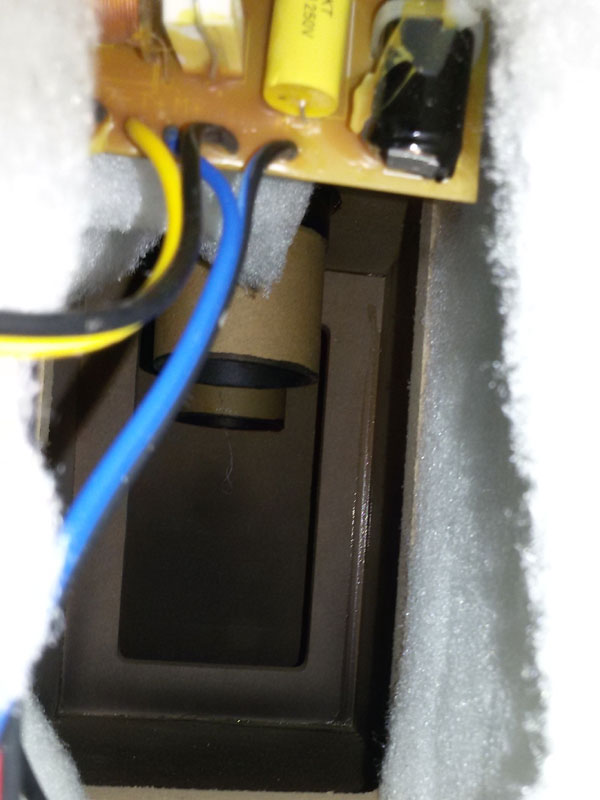

Mellanregister elementet sitter i en egen kavitet på ca: 6 liter (2,0 x 1,6 x 2,5) - En lite märklig detalj är basreflexporten i mellanregister kaviteten. Den är pluggad med en skumgummi propp från fabrik.

Dämpning & Delningsfilter / Basreflexportar
I Bas kaviteten, direkt bakom bas elementen sitter ca. 3cm tjock polyesterfibrer motsvarande 'Zachry Q12' eller liknande, nedre delen av kaviteten
är odämpad. Tre stagplan, 16mm tjocka styvar upp kaviteten. Två basportar med rundad öppning mynnar ut bakåt, avrundning på basportarnas inre ände saknas.

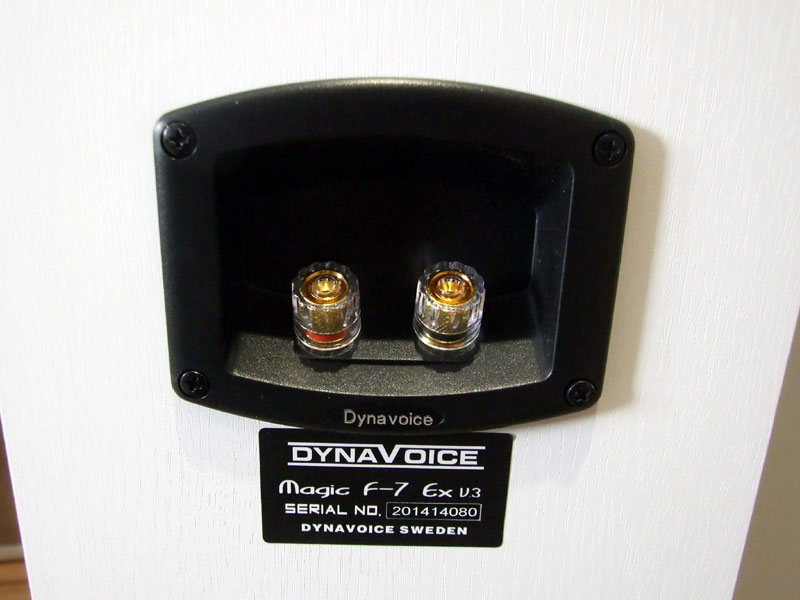

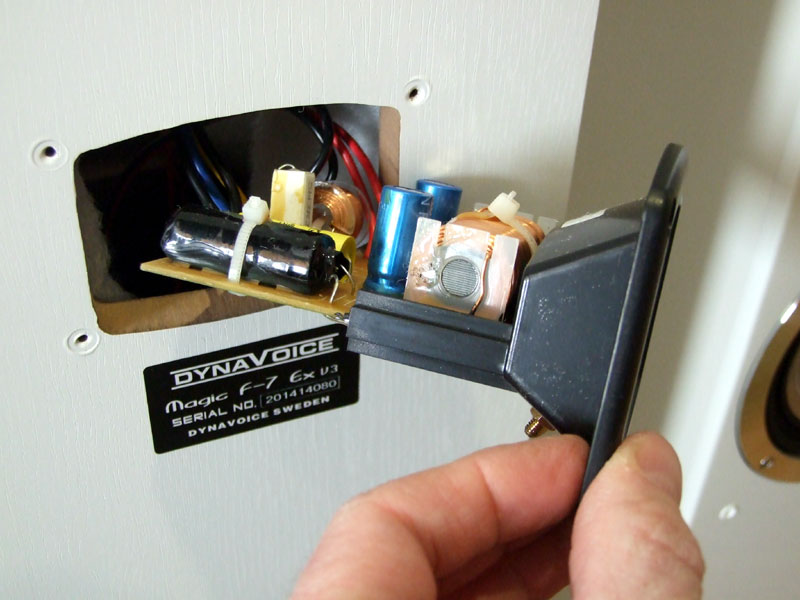

Anslutningsterminal / Delningsfilter
Anslutningsterminalerna håller mycket bra kvalitet, stora och rejäla, är isolerade och tar både banan och gaffel. Delningsfiltret sitter direkt innanför anslutningsterminalen, terminal / delningsfilter medger INTE Bi-Amp eller Bi-Wire koppling av högtalarna.

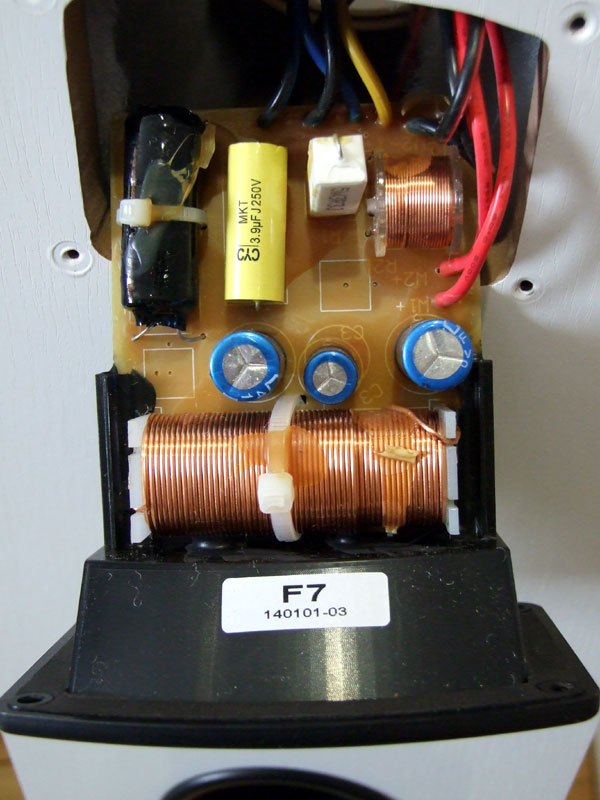

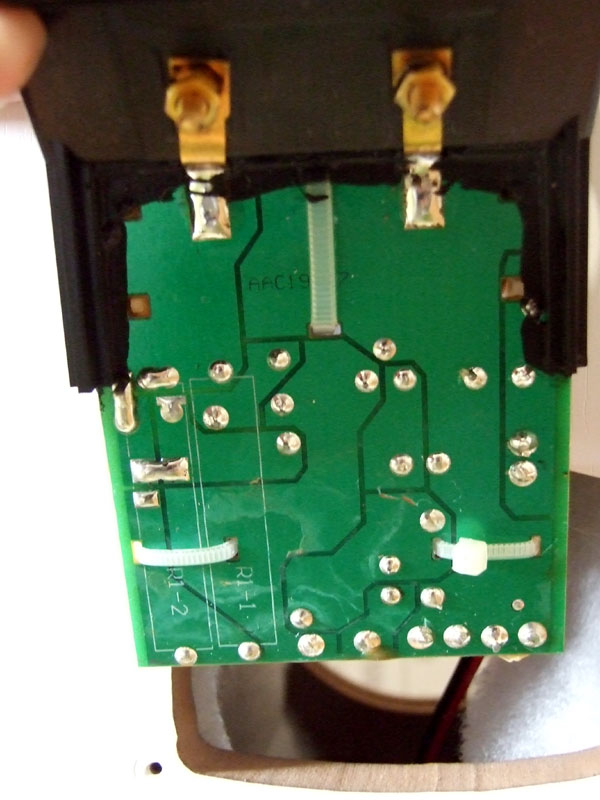

Delningsfilter, Ovansida / Undersida

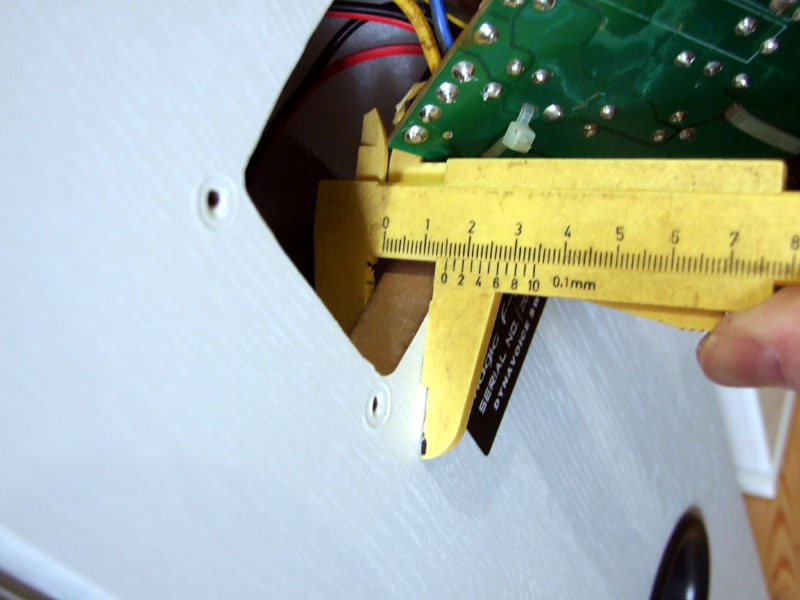

Material tjockleken i baffel (Front) är hela 25mm. Sidorna, topp och botten är 19mm tjocka. Bakstycke, mellanplan och stagplan håller tjockleken 16mm.

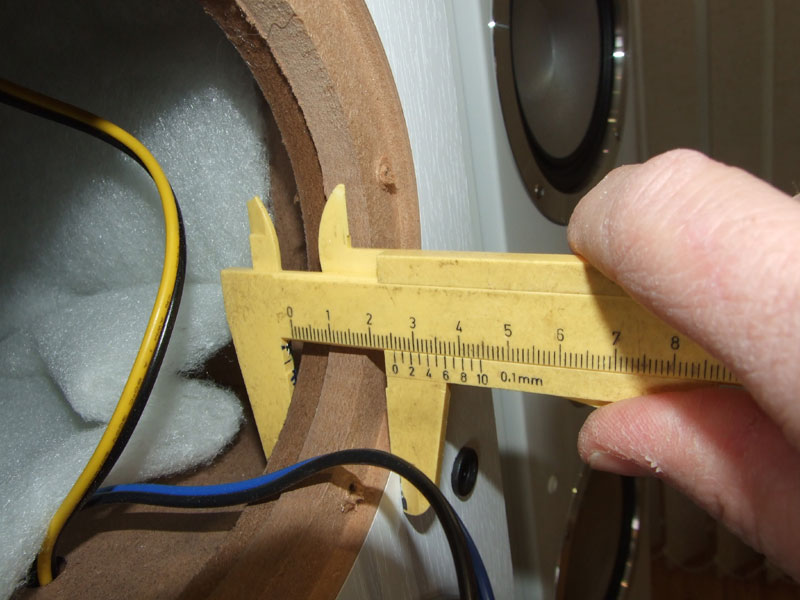

Material tjocklek i Baffel / Bakstycke
2015.03.16 Detta är absolut bland dom mest prisvärda golvhögtalare man kan köpa! - För 2795kr får man väldigt bra ljud, inte riktigt 'High-End' nivå men klart godkänt i dom flesta sammanhang.
Några noteringar Plus :-)
Priset
Utförande / Utseende
Svårslaget Ljud / Kostnads förhållande
Möjligt att justera basportarna
Några noteringar Minus :-(
Kan vara svåra att placera p.g.a. bakåt riktade basportar
Endast ett par anslutningar (Klarar inte Bi-Wire/Bi-Amp)
Inte mycket att klaga på i övrigt till detta pris!
Tekniska data 'Dynavoice Magic F-7 EX v.3'
=====================================================================
Typ ............................... 3-vägs basreflex högtalare
Lådkonstruktion ................... 3 x basreflex bakåt (en dämpad från start)
1par Guldpläterad terminal
Bestyckning ....................... 1-tums Superaudio-Diskant
5,25-tums mellanregister
2 x 6,5-tums basar
Impedans .......................... 4Ω
Frekvensområde .................... 28-32 000 Hz (- 3 dB)
Känslighet ........................ 92 dB
Max Effekt ........................ 150 W
Storlek (H x B x D) ............... 1082 x 199 x 291 mm
(utan galler och spikes)
Vikt .............................. 16,9 kg / styck
=====================================================================
|
Köp / Transport / Embalage m.m.
Har handlat från Ljudfokus.se[L1] tidigare, förutom fantastisk bra priser + fraktfritt så levereras grejerna dessutom snabbt och problemfritt = Bästa tänkbara service!
Fraktlogg:
Hanterad på terminal SE-HALMSTAD 11.03.2015 15:41
Hanterad på terminal SE-LULEÅ 13.03.2015 16:20
Sändning på terminal - Ej daglig leverans till mottagningsort
Levereras vid nästkommande utkörningstillfälle
SE-LULEÅ 16.03.2015 09:13
Utlastad för leverans till DHL SERVICE POINT
SE-LULEÅ 16.03.2015 17:18
|
Budget
Kostnader t.o.m. 2012.07.30
============================================================
Förstärkaren / Inköp ...................... 2795 sek
Frakt ..................................... 0 sek
|
