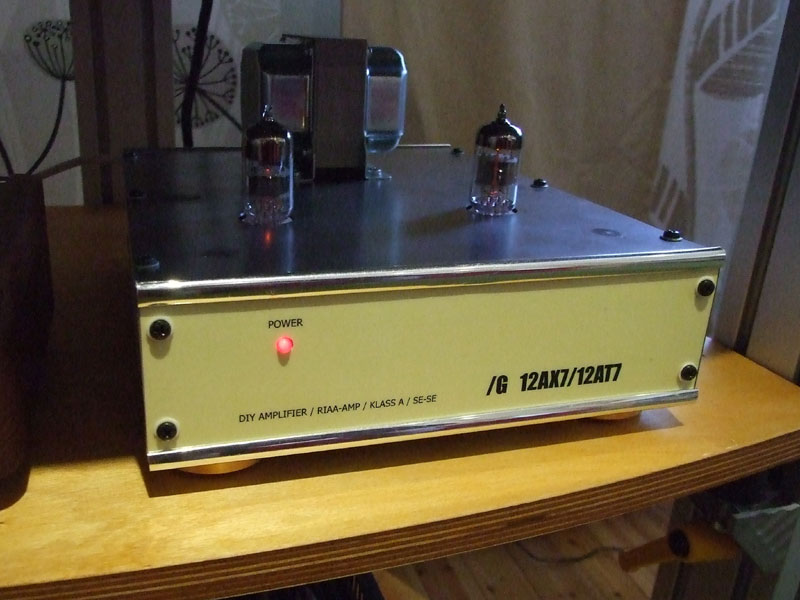

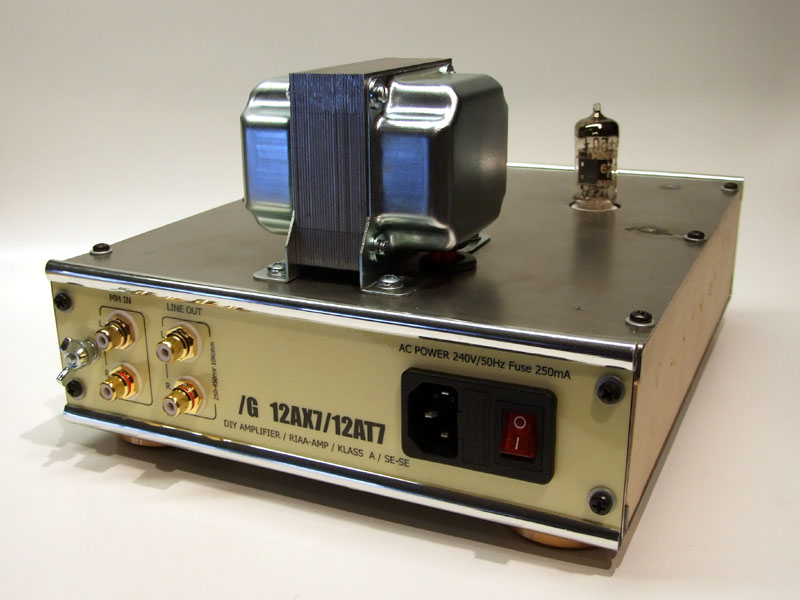

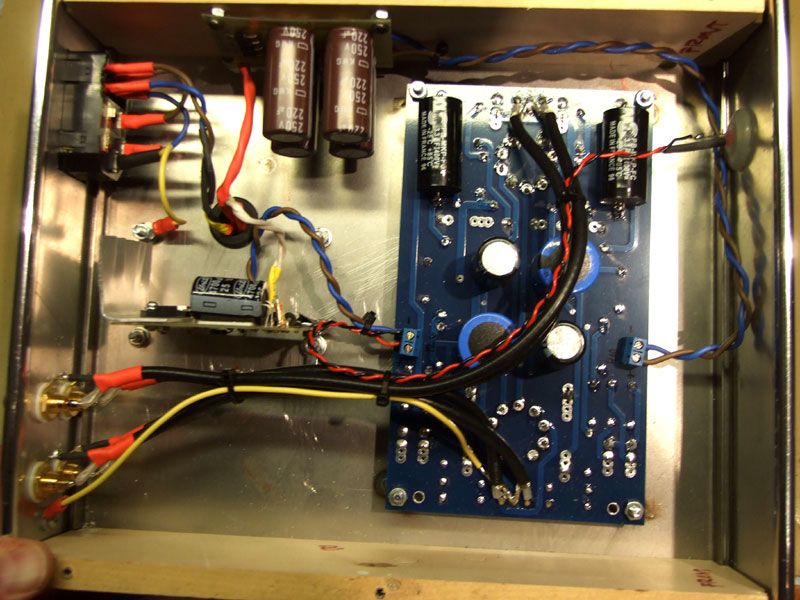

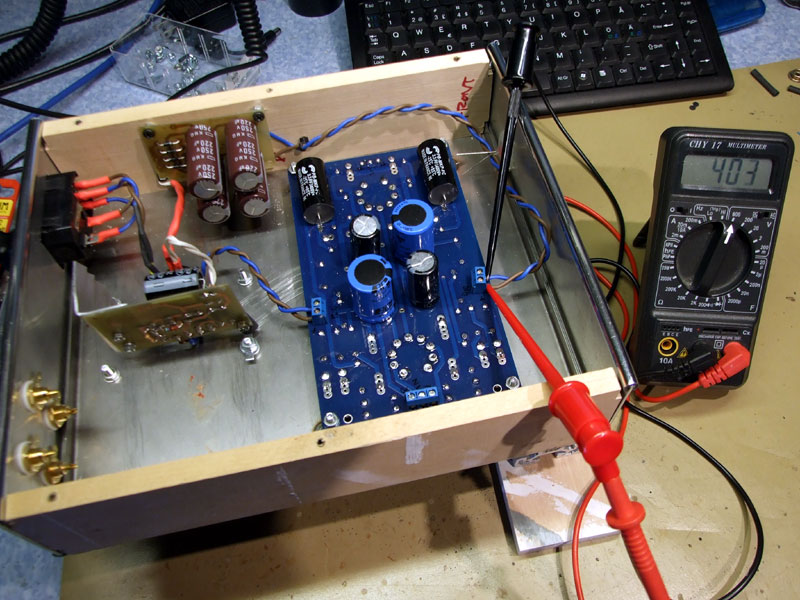

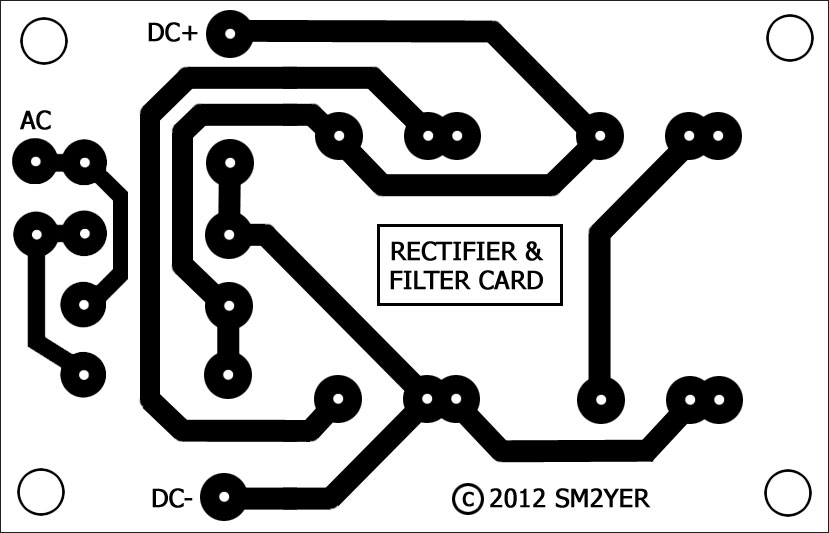

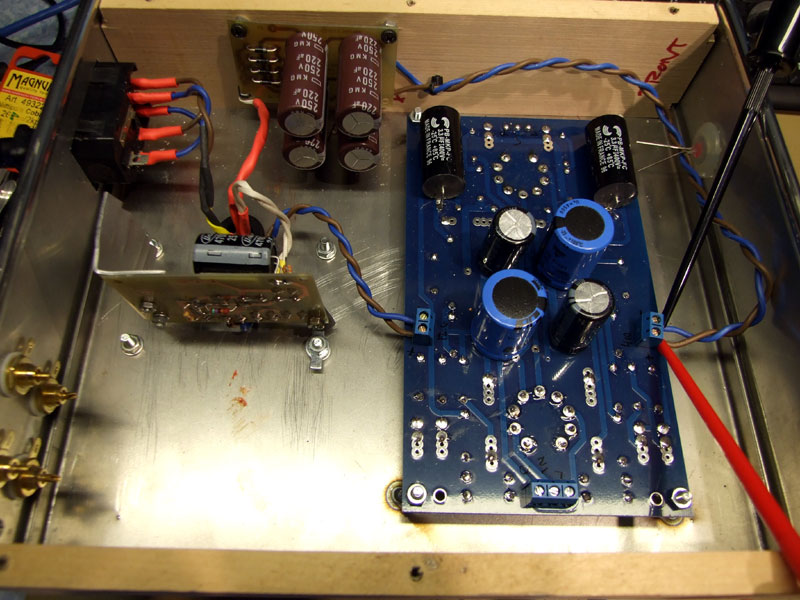

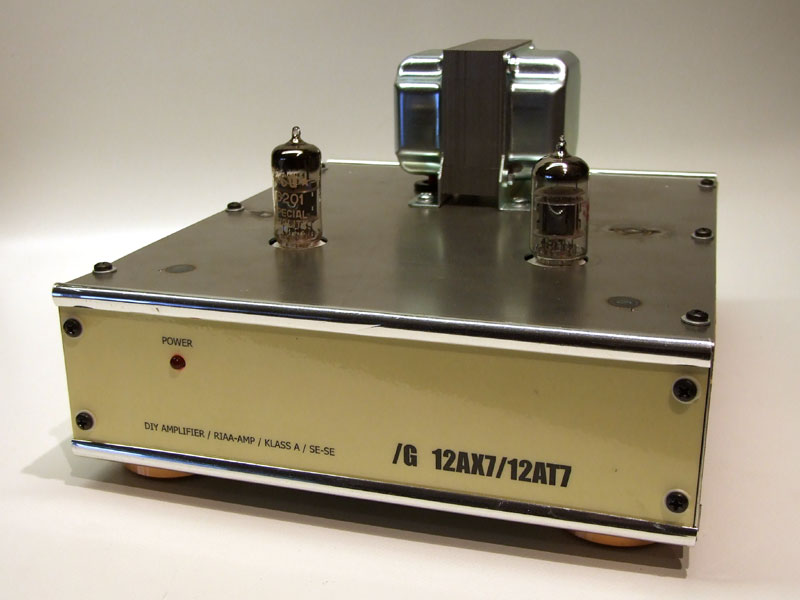

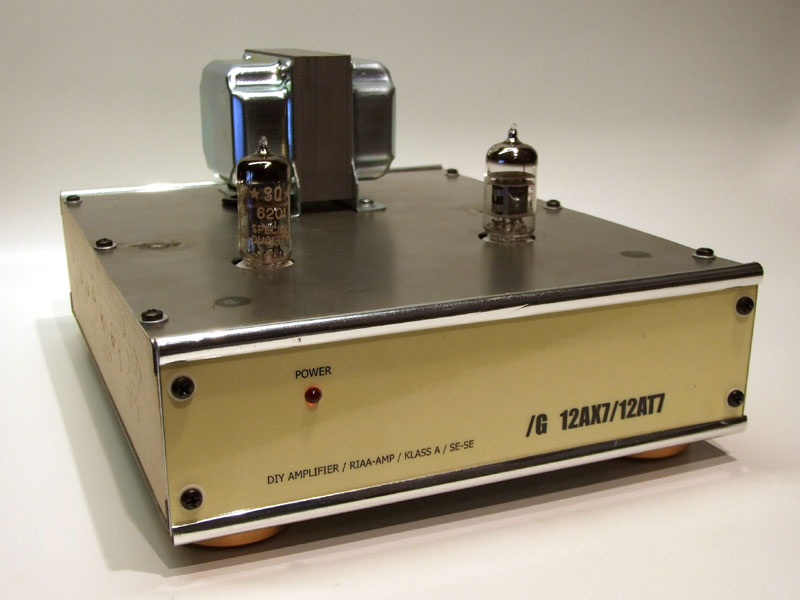

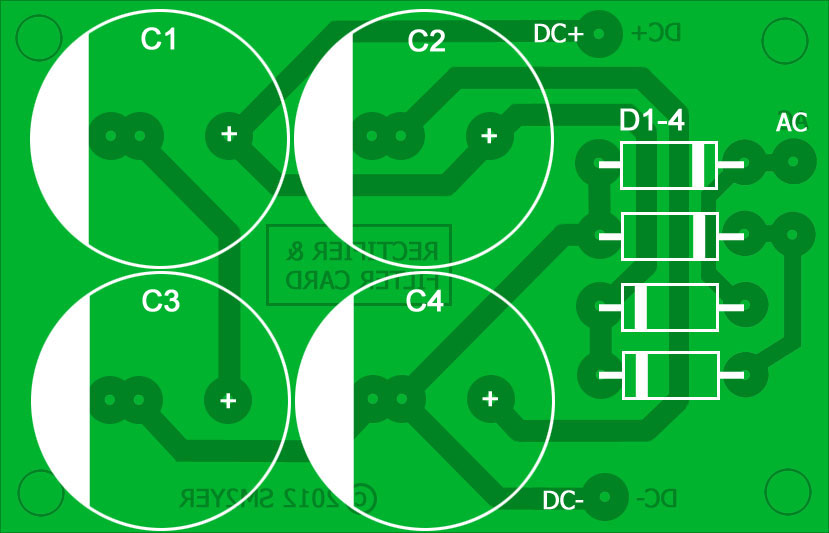

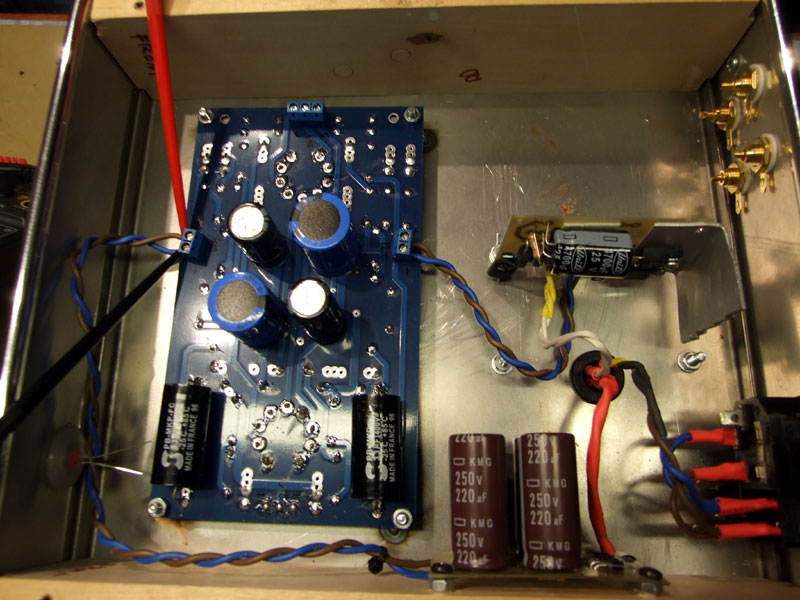

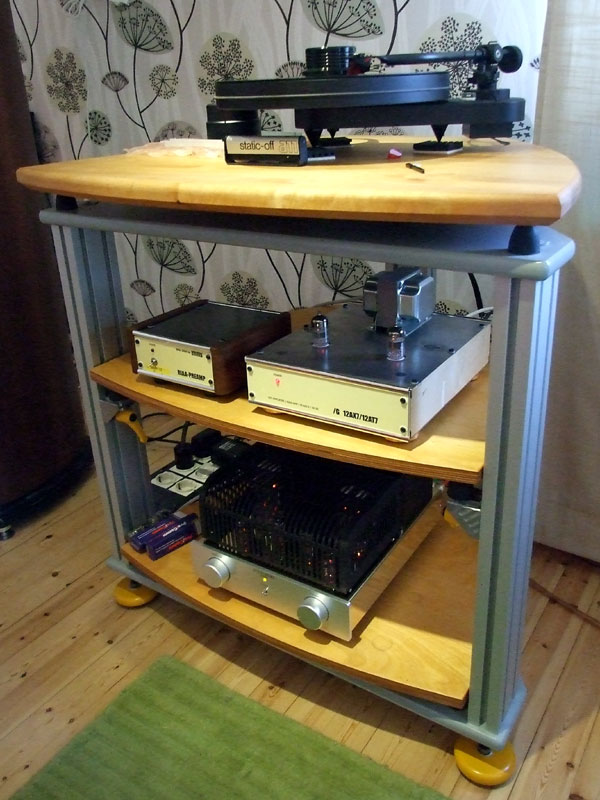

Senast uppdaterat 2015.05.22 Klart för provspelning, RIAA förstärkaren är färdigbyggd, testad (DC spänningar dubbel kollade) - Jordning OK o.s.v. - Kopplar in RIAA steget och sätter på en skiva. Övrig utrustning: Skivspelare 'PRO-JECT RPM 1.3' med 'Ortofon M2 RED' MM pickup - Förstäraren är en 'AUDIOROMY M-828A' - Högtalarna är ett par TAGA PLATINUM F-100 v.2 - Högtalar kablarna är ett par 'The CHORD Company ODYSSEY 2' - Använder mina vanliga halv hyfsade 96Ω DIY Signalkablar och 'BADA LB-5600' strömfilter. ![]() ![]() Klart för provlyssning Rörbestyckning i RIAA steget: VOSKHOD, KALUGA 6H2n och NOVOSIBIRSK (NEVZ) 6H1n-EB (Med guld galler) Slutför bygget med signal ledningarna, använder silverskärmad 50Ω koaxialkabel (MIL-Spec. / lågimpedans) på både på in och utgångar. ![]() ![]() Mäter B+ spänning / Bygget slutfört Kopplar upp B+ (400V DC) och glödspänning (6,3V DC), jag har ändrat glödspänningen till 6,3V likspänning för att kunna köra förstärkaren med mina favoritrör = Ryska 6H1n-EB / 6H2n-E eller 6922 /6DJ8 - I original är förstärkaren avsedd för 12AX7(ECC83) och 12AU7(ECC81) ![]() ![]() Provmonterar förstärkaren, front / bak paneler Använder 'universal' likriktarkort (PCB) och regulatorkort som jag tidigare ritat till andra byggen. Ut-spänning från regulatorn beräknas utifrån spänningsfall över R3 + regulatorns utspänning. Notera att R3 i praktiken kan vara en trim potentiometer för att få justerbar utspänning. ![]() Krets schema för regulatorkort Kalkylblad i .ods format -->Här! (LibreOffice std) - Använder 1/4W motstånd för R2/R3 - Med regulator 7806 ska värden vara 470Ω och 130Ω ![]() ![]() Filterkort / regulatorkort monterade Övriga komponenter på regulatorkortet är likriktar dioder 4x 1N5408(5A) samt filter kondensator C1 = 4700uF/25V och stabiliserings kondensatorer för regulatorn C2 = 0,47uF/50V - C3 = 10uF/25V - R1 är en 'bleader' resistor på några 100K. ![]() ![]() Komponent sida / Löd sida Här ligger en .jpg fil 300x300dpi färdig för utskrift av PCB Layout (Högerklicka välj 'Spara mål som...')(148Kb .jpg fil) I praktiken så är det bara glöden till drivrör som ska ha stabiliserad likspänning. I originalutförande ska RIAA förstärkaren ha 12,6V glöd, jag har här ändrat till 6,3V DC för att kunna köra mina Ryska favoriter. Det andra kortet är ett 'univesal' kort med likriktare och filter kondensatorer, kortet är tänkt att användas för B+ (Anod spänning) i olika rör konstruktioner. Kortet är här bestyckat med 4x likriktar dioder '1N4007' (1000V/1A) + 2x2 Elektrolyt kondensatorer 220uF/250V - 4x Bleader motstånd (220K/2W) sitter över respektive kondensator på kortets undersida. ![]() ![]() Filterkort 1 - Komponent sida / Löd sida Här ligger en .jpg fil 300x300dpi färdig för utskrift av PCB Layout (Högerklicka välj 'Spara mål som...')(135Kb .jpg fil)

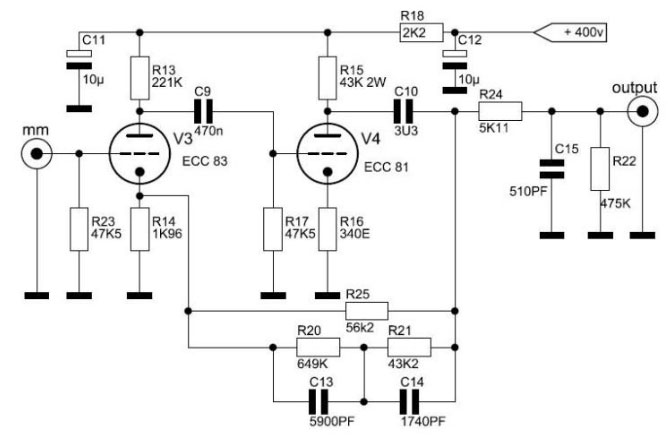

Beskrivning RIAA förstärkarens kretsschema är mycket enkelt (Enklast möjliga?) - Pickup signalen (MM) går direkt in på galler (G1) på första trioden. ingången har impedans match med 47Kohm resistor till jord. Signalen matas vidare från anod på första trioden via en blocking kondenstor C1/C1B (C9 i schemat) till galler (G1) på det andra röret, signalen går sedan vidare till utgången via ytterligare en blocking kondensator C2/C2B(C10 i schemat) ![]() Kretsschema Korrigering av signal förstärkningen (RIAA korrigering) görs av RC nätet R20/R21/R25 och C13/C14
Några noteringar Plus :-) Några noteringar Minus :-(
Köp / Transport / Embalage m.m.
Budget
![]() Länkar / Referenser Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer. [L1] ![]()
