'Skivspelare / Vinylspelare' DUAL CS 505-3 |
|
2010.04.20 Inhandlade en begagnad 'DUAL 505-3' från REHIFI.se[L1] till projektet, Spelaren ska enl. uppgift vara i mycket bra skick, den åker just nu postpaket norrut.
2010.04.28 Kopplade in och provspelade dual skivspelaren under kvällen. Nåltrycket var väldigt konstigt inställt (Motvikten feljusterad) - Spelaren hadde klara problem att spåra (Hålla spår) och lät inte bra. Justerade varvtal och motvikt, kör nu med ca: 1,75Gram nåltryck och antiskating på ca 1,5 - Nu verkar det att gå mycket bättre.
kommer att göra lite jämförande lyssning med ortofon OM10 pickupen. Känslan vi fick med SHURE pickupen sitter fortfarande kvar och jag kan inte påstå att ortofonen ens kommer i närheten vid första lyssningen. På pappret ska den vara bättre, men ljudmässigt så återstår det att höra.

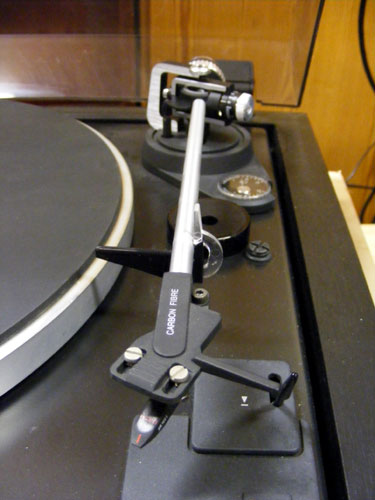

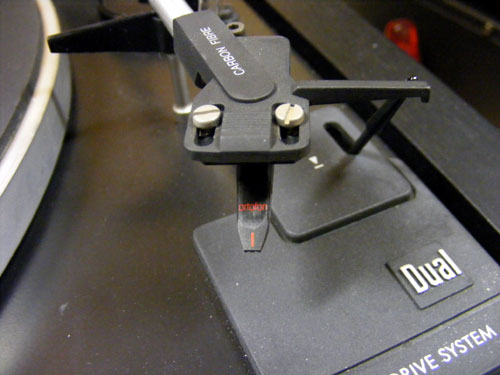

 DUAL 505-3 Remdriven skivspelare Original pickup ULM 65 E Original nål DN 165 E (Ortofon Stylus 10E) |
|
Skivspelare 'DUAL - CS 505-3 HiFi Turntable'
=====================================================================
Type ............................. Skivspelare / Vinylspelare
Supply voltage ................... 115V / 230 V 50-60 Hz / 8 Watt
Platter .......................... NonMagnetic aluminium 1,2Kg
Platter speed .................... 33 1/3 and 45 U/Min
Pitch controle ................... +/- 6%
Wow and Flutter .................. +/- 0,06% DIN
+/- 0,035% WRMS
S/N ratio Rumble unweighted ...... 52dB
S/N ratio Rumble weighted ........ 75dB
Effective tonearm lenght ......... 221mm (Overhang)
Offset angle ..................... 24gr 30'
Tracking error ................... 0,15gr/cm
Pickup cratridge ................. Dual ULM 65 E
(Eq = Ortofon OM10)
Output ........................... 4mV/5 cms^-1/1 kHz
Pickup cartridge weight .......... 2,5 Gram
Stylus DATA
Stylus ........................... Dual DN 165 E
Ortofon Stylus 10E
Tracking ability @ 315Hz
@ recommended tracking force *) .. 70 µm
Compliance, dynamic, lateral ..... 25 µm/mN
Stylus type ...................... Elliptical
Stylus tip radius r/R ............ 8/18 µm
Equivalent stylus tip mass ....... 0,5 mg
Tracking force range ............. 1,25-1,75 g (12,5-17,5 mN)
Tracking force, recommended ...... 1,5 g (15 mN)
Frequency range .................. 10 Hz - 25 kHz
Dimensions mm ....................
Weight ...........................
=====================================================================
Användar manual Skivspelare 'DUAL CS 505-3 (11,3Mb .pdf file)
|
Skivspelare
Vi har provat och jämfört en hel del skivspelare och pickup element under vårvintern 2010. Det har med tiden blivit lite bilder och text i ämnet så vi lade ut detta på den här sidan.
Dammade först av våran gammla Kenwood KP-1022 skivspelare, den har fungerat bra men är nu i stort behov av lite underhåll, återkommer när det börjar att höras nått från den...
2010.03.25 Kenwood skivspelaren är avförd från planerna p.g.a. allt för dåligt skick. Har 'återvunnit' en PHILIPS AF-677 skivspelare av en kompis och provspelat några plattor.

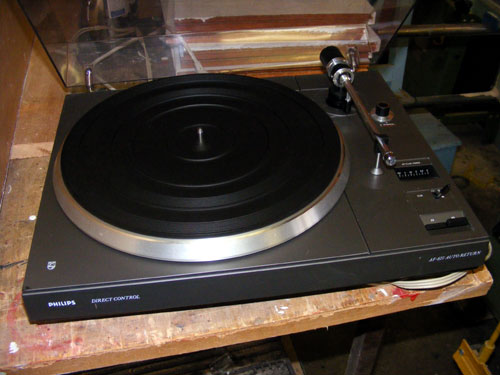

En PHILIPS AF-677 i 'Mint Condition'
PHILIPS AF-677 spelaren är i väldigt bra skick, ser faktiskt ut som NY! - Auto-Retur funktionen och den inbyggda vågen verkar däremot att behöva lite översyn. Har inte riktigt tid med det just nu så AF-677 spelaren får stå på 'tillväxt' t.s.v. - Det verkar inte att vara någon brist på begagnade vinyl spelare, - Det står MASSOR med skivspelare och samlar damm, särskilt dom riktigt fina (Dyra när dom köptes) har många fortfarande kvar, bara att hålla öron och ögon öppna, kanske fråga runt lite!. Jag har nu samlat på ett antal så vi har fortfarande några andra alternativ att prova.
2010.04.06 Har nu 'ärvt' en PHILIPS F7213 vinylspelare, original pickupen (PHILIPS 401) fungerade bra. Skruvade i en SHURE M75MB Type2 pickup som i mina öron låter MYCKET bra, bättre omfång, dynamik och spårning. Vi letar nu efter en testskiva för att kunna testa lite mera. Nålen som nu sitter i SHURE pickupen är en ny 'MOON' ersättningsnål, alltså INTE en originalnål. Spelare / Pickup och nål låter VÄLDIGT bra ihop. Ny originalnål står på 'Önskelistan' men får stå tillbaka t.s.v. Om / När det ska införskaffas en original(NOS) nål till SHURE pickupen så är det svalander.se[L5] som gäller. Ska däremot inhandla lite 'utrustning' för skiv vård som tvätt/antistat vätska, skivborste o.s.v. (Sånt man använde förr) - Kjell.com[L6] har bra priser på sådant.
Vinylspelare 'PHILIPS F7213' / Pickup 'SHURE M75MB TYPE2'
'Tulpanfolket' har lyckats bra med F7213 spelaren, den har några riktigt fina finesser bl.a. inbyggd våg, auto-return, justerbar antiskating m.m. Enda poblemet är att den har lite oljud från motorn (Knappt hörbart) - Tror att ljudet fortplantas via driv remmen till skivtallriken och pickupen. Kostnaden för spelaren är 0Kr så här långt, så det är ju inga problem att djupdyka innuti spelaren för att 'modifiera' lite om det skulle behövas.

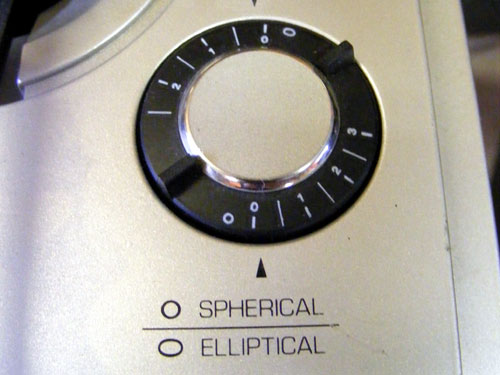

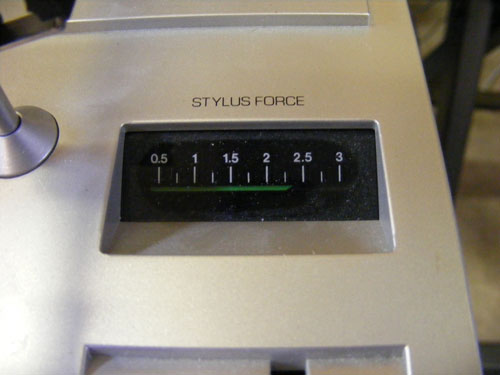

Inbyggd våg / Justerbar antiskating
PHILIPS F7213 / SHURE M75MB Type2
=====================================================================

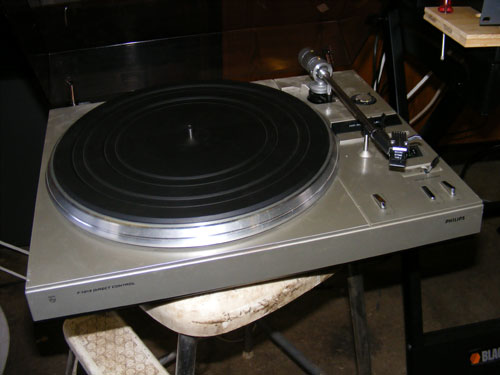

PHILIPS F7213

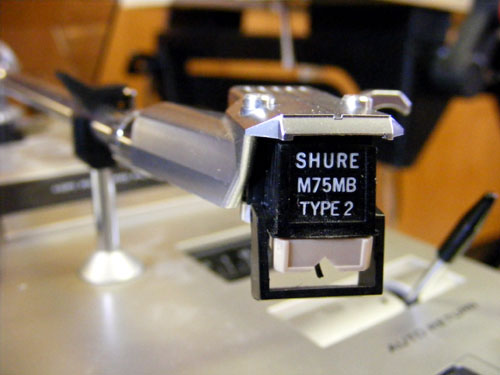

SHURE M75MB Type2
Typ ................................. Pickup MM (Moving Magnet)
Ut spänning (Normal) ................ 5 mV
Nåltryck ............................ 1,5-3 gram
Spårföljsamhet .............. @ 400Hz 28cm / sek**
@ 1000Hz 25cm / sek**
@ 10000Hz 20cm / sek**
** Eliptisk nål / 2 gram nåltryck
Frekvnsgång ......................... 20-20000Hz +/- 0,5--1dB
Kanalsepparation .................... 25dB @ 1000Hz
Impedans ............................ 47Kohm
Kapacitans .......................... 400-500pF
Inductans ........................... 720 mH
Likströmsresistans .................. 630 Ohm
Vikt ................................ 6 gram
=====================================================================
Komplett användar manual SHURE M75-6 Type2 (154Kb .pdf fil)
Komplett användar manual SHURE M75E Type2 (190Kb .pdf fil)
Mycket forum läsning om SHURE M75 Pickupen
|
Vi har provat en mängd andra gamla pickuper bl.a. PHILIPS 400, PHILIPS 401, Technics U25, Audio-Technica AT-VM 8. ORTOFON FF-15 m.fl.

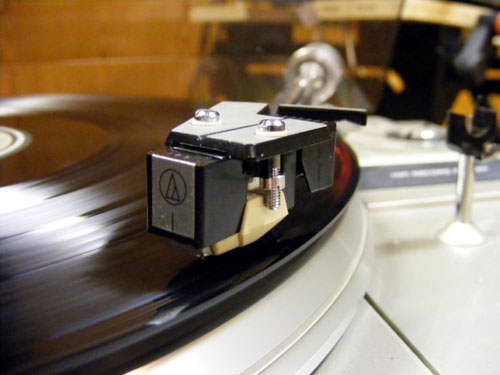

Testar nu pickup 'Audio-Technica AT-VM 8'
Den pickup som låter bäst av alla gamla pickuper som vi testat hittils är SHURE M75MB med ny utbytesnål. Måste faktiskt erkänna att vi blev lite förvånade över ljudet i SHURE M75MB pickupen, det är RIKTIGT bra drag i den! - Hela registret hänger med, klar och detaljrik hela vägen! Inte illa av en pickup med anor från mitten av sextiotalet, vet inte när vårat exemplar är tillverkad, men SHURE har datablad från 1966 för denna modell.
Audio-Technica AT-VM 8 kommer in på god andra plats, trots gammal och lite krokig nål. Med en ny nål så kan det vara mycket möjligt att Audio-Technica AT-VM 8 skulle ta hem förstaplatsen.
Båda PHILIPS 400 och 401 pickupen med ny nål fungerar också bra med det är inte riktigt lika bra 'tryck' i dom. ORTOFON FF-15 pickupen och Technics U25 pickupen har antagligen för dåliga nålar (Slitna) för att kunna bedömmas riktigt rättvist.
I rättvisans namn så måste vi medge att vi inte har riktigt koll på all teknisk information om dom olika pickup kapslarna som vi har provat. Vi har helt enkelt bara kört varje pickup på tre olika nåltryck när vi provat, 1,5 - 2 och 2,5 gram. Vi har däremot kört på exakt samma skiva, samma spår.
Koppla ledningarna enl.
 (R) Höger |  (RG) Höger JORD |
 (L) Vänster |  (LG) Vänster JORD |
Läs mera om att Lyssna / Jämföra ljud, Testa / justera skivspelare, Hålla koll på ljudet -->Här!
