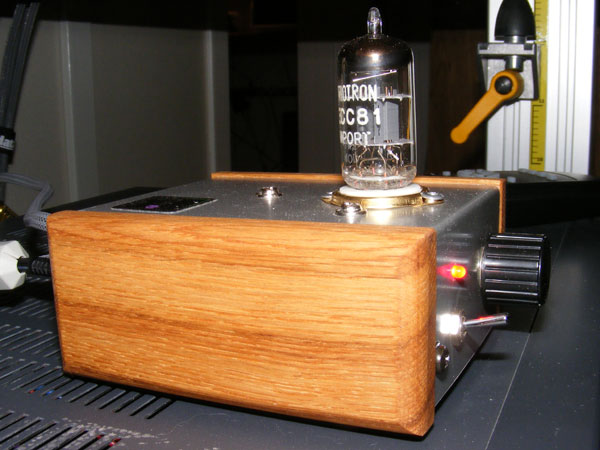

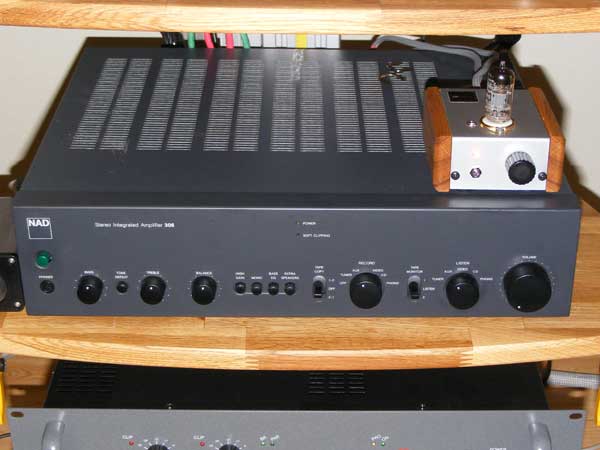

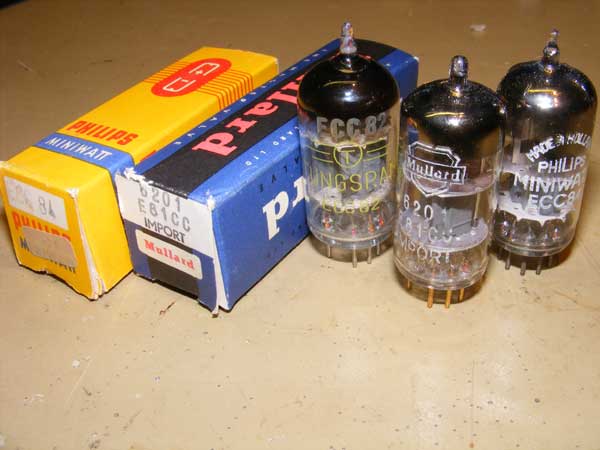

INDEX Senast uppdaterat 2011.10.17 Har noterat att det är VÄLDIGT stor skillnad på ljudet beroende på vilket rör som används, noterade fenomenet redan när jag valde Mullard röret, vi märker även viss skillnad mellan olika rör av samma märke/modell. Vi har just nu fastnat gör ett 'TRIOTRON ECC81' rör. - Det ger ett mycket tydligt och behagligt ljud. Just nu leker vi också med tanken på att försöka höja rörets anodspänning så att vi även kan höja katod förspänningen och därigenom öka rörets arbetsområde (Headroom) ![]() Många provade rör - Kör här med ett 'TRIOTRON ECC81' rör 2011.10.03 RÖR-Buffer steget är nu klart. Har påbörjat 'projekteringen' av en RÖR Hörlurs-förstärkare enl. OTL-Principen (Output Transformer Less) - Läs mer om det RÖR/OTL Projektet -->Här! 2011.10.02 Tillverkade gavlar i massiv ek, oljade och vaxade. Monterade gavlarna och tog några bilder. Har lyssnat ganska intensivt under helgen, lite mera om om detta kan du hitta på våran 'Retro stereo sida' 2011.10.01 Första 'riktiga' prov lyssningen med buffer steget inkopplat mellan 'PRE OUT' och 'MAIN IN' på våran 'Retro stereo NAD 306' - Du kan läsa mera om vårat 'Retro stereo projekt' -->Här! ![]() ![]() RÖR-Buffer steget inkopplat 'på riktigt' / RÖR-Buffer steget klart med gavlar i massiv ek Första intrycket Kopplade upp RÖR-Buffersteget med ett labb aggregat (Med ström begränsning och kortsslutnings skydd) - Insignalen kommer från dator och utsignalen kopplade jag till våran hörlurs förstärkare. ![]() ![]() Första test uppsättningen / Baksidan Fick faktiskt ljud igenom direkt, lite problem med brum, problemet gjorde även att in signalen gick igenom (förvrängd) även när steget var avslaget / röret urtaget. Nivån på brum ändras när man tar i aluminium lådan, hmmm verkar att vara ett jordnings fel... Efter lite felsökning visade sig att den 'TUBALIZER' ritning som jag hämtat 'inspiration' ifrån inte hadde jordningarna av in/utgångarna inritade, så dom hadde jag satt in men glömt att koppla till jord. Notera! RÖR-Buffer Stegets chassi jord och signaljord är samma sak, det är därför nödvändigt att ställa steget på gummifötter för att undvika jordfel i den händelse att försteg och slutsteg skiljer på schassi jord och signal jord (Det är normalt att man gör det) Med jord problem fixade och bias justerat så låter allt helt OK, dax att koppla ur och flytta till den 'riktiga' stereon. ![]() BESKRIVNING Buffersteget är en s.k. katod följare och röret vi använder är en dubbel triod. Båda stereo kanalerna går i samma rör, vi har valt att använda röret E81CC (ECC81) som är ett radio rör, det är väldigt likt ECC82/83 men antagligen inte helt lämpligt att använda som förstärkar rör i ljud sammanhang, som katod-följare verkar det att fungera riktigt bra. ![]() ![]() RÖR-Buffersteg med dubbel triod 'MULLARD E81CC' - Notera poppnitarna på 'LYX' bygget;-) En katod följare används (oftast) som impedans anpassning mellan olika förstärkar steg i en rör konstruktion, kretsen blir mycket linjär och ger ingen förstärkning, snarare en liten förlust. Den har i praktiken ingen distortion och fullt tillräcklig bandbredd för våra behov. Krets schemat framgår av skissen nedan och är ganska enkel, kopplingen är i praktiken kopierad efter 'TUBALIZER' som är ett buffer steget med 6SL7/ECC35 rör, det fins rikligt beskrivet på nätet. Vi har dock modifierat lite då vi använder ett annat rör, bl.a. kör vi glöd trådarna i serie och matar direkt med ett stabiliserad (Switchad) 12V nätaggregat. ![]() Krets schema Den dubbla (Gangade) potentiometern (2x50K LIN) är till för att kunna justera katod förspänningen (BIAS) - Den justeras så att röret inte bottnar när man påför signal, bias förspänningen ska justeras så låg som möjligt, i max läge kan utsignalen bli MAX ca: 5V 'peak to peak' - Det innebär att man kan koppla buffersteget mellan för och slutsteg utan problem. Nivån på katod förspänningen (BIAS) ska i princip ligga 2volt + in signalens peak nivå över 0 för att ge tillräckligt 'headroom' så att signalens högsta och lägsta toppar ryms inom rörets arbetsområde. Att man enkelt kan ändra (Justera) bias gör det också möjligt att använda ett flertal olika rör, vi har provat: ECC81/E81CC (12AT7/6201), ECC82 (12AU7/5814), ECC83 (12AX7/7025) och E88CC/ECC88 (6DJ8/7308) - Buffersteget fungerar med samtliga dessa, enl. mina öron fungerar ECC81/E81CC bäst och ECC88/E88CC fungerade sämst.

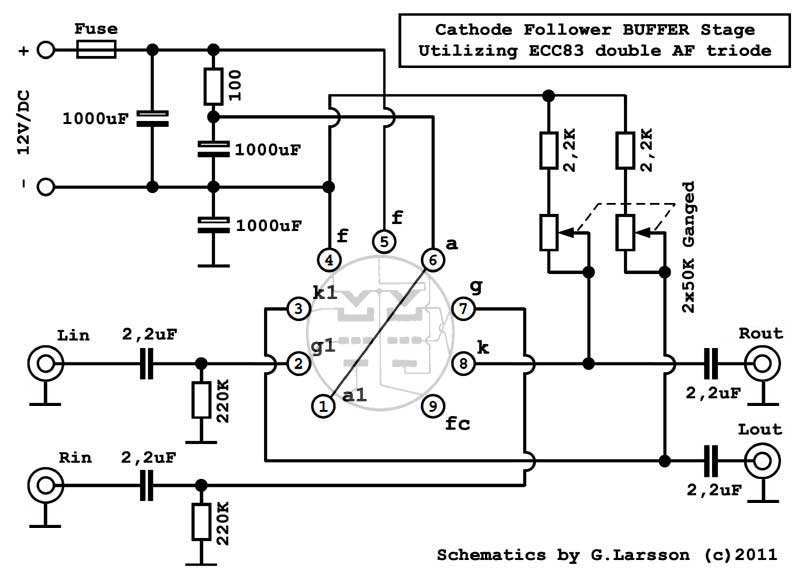

Röret arbetar m.a.o. i 'Klass A' med signalen (Helst) ovanför +2 Volt hela tiden, 2,2uF kondensatorn på utgångarna blockerat likspänningen så att signalen går ner till samma nivå som ingångs signalen.

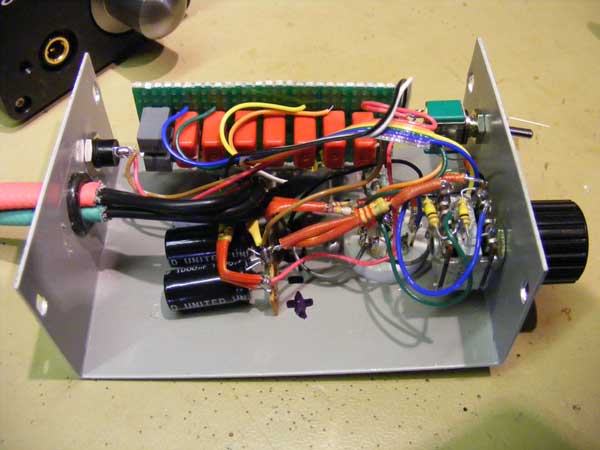

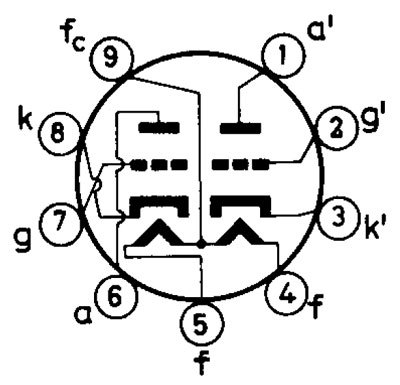

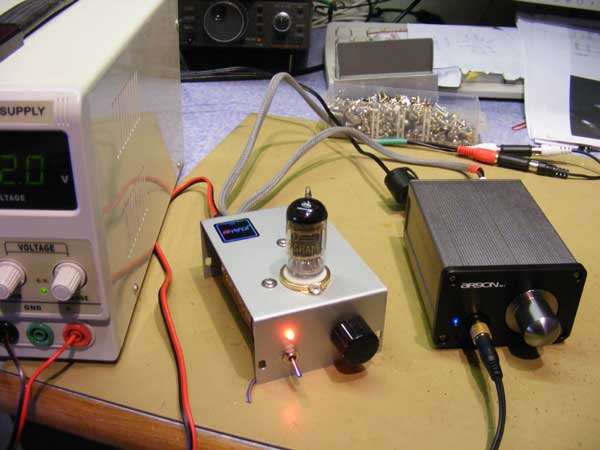

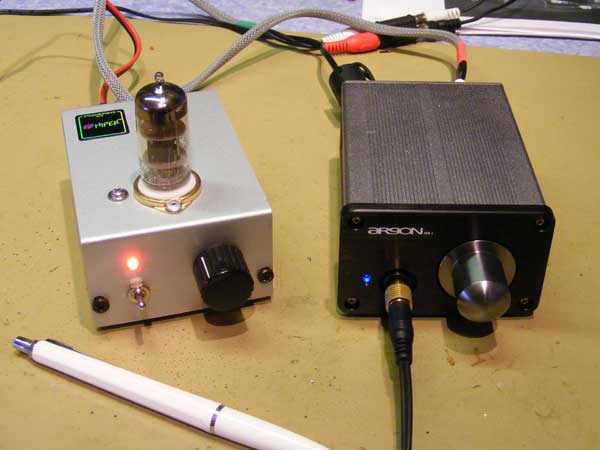

![]() Bygget Själva bygget är ganska 'rakt på' - Direkt lödning är riktigt enkelt, enda problemet är att sätta i komponenterna i någorlunda rätt ordning så att man kommer åt. Nästan alla delar / komponenter är 'återvunna' från 'Junk-lådan' - Ingångs kondensatorer, aluminium boxen, potentiometer, kopplingstråd och on/off brytaren är begagnade. Den röda lysdioden, alla motstånd och elektronrör har jag på 'lager' nya. Den enda 'Ny' inköpta delen är en rörsockel (Noval 9-pol) som inhandlats från Svalander.se[L1] den kostade 25kronor + porto Jag började med att löda ihop spännings filter delarna och 100ohm's anod motståndet på ett fyra-pol löd-stöd. lödde därefter in anod spänning till pin 1&6 på rör sockeln samt 12volt plus till pin5 och minus till pin4 för glöden. ![]() ![]() Buffersteget snart färdigt Från början var planen att använda ett löd-stöd för in/ut gångs kondensatorerna, men jag hittade inga 2,2uf polyester kondensatorer 'på lagret' - Använder i stället 2x1uF parallel kopplade, det blir totalt 8st kondensatorer i stället för 4st... Lösningen blev att vi monterade In / utgångs kontensatorerna på ett litet 'veroboard' kort som är ca: 70x30mm stort, kopplade dom skärmande in/utgångs kablarna direkt på 'veroboard' kortet, kablarna är ca: 40cm långa och 'färdiga' med phono-kontakter i andra änden. Använder ledningar från en återvunnen fdd-kabel, den är ovanligt färg-glad, så det är lätt att hålla isär ledningarna. Kopplar in signalen från ingångs kondensatorerna på 'veroboard' kortet till pin2(V) och pin7(H) på rör sockeln, kopplar även av rör ingångarna med ett 220Kohm motstånd, ett från respektive pin2 och pin7 till jord. Koppla sedan in rör utgångarna, från pin3(V) och pin8(H) på rör sockeln till utgångs kondensatorerna på 'veroboard' kortet - Avslutar med katod förspänningen som kopplas via ett 2,2Kohm motstånd och ena halvan av 50Kohm potentiometern till respektive pin3 och pin8 på rör sockeln.
![]() Referenser / Länkar m.m. Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer. Leverantörer: [L1] www.svalander.se - Bl.a. rör/socklar [L2] www.electrokit.se - Bl.a. aluminium boxar [L3] www.bhiab.se - Billiga / bra komponent satser med std. komponenter m.m. Referenser: [R1] Om 'TUBALIZER på www.electro-tech-online.com forum Text och beräkningar på katodföljare på www.wikipedia.org Tips: Googla på orden 'Katodföljare', 'Cathode follower' eller 'TUBALIZER' [R2] Om rekonditionering av Elektronrör Text på engelska av SM2BSZ Leif ![]() 'Disclaimer' The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners. Notera! Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör. Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan. ![]() Go Back! ![]() ![]() ©2010 SM2YER Goran |
