2012.12.09 Kör nu 'helryskt' med 2x NOS Reflector 6H9C + 2x NOS Foton 6H8C, dom senare är i det närmaste en direkt kopia av legendariska 1578 med fyrkantig vertikalt stående 'getter' platta. I slutsteget sitter 2st Rysk tillverkade 'ELECTRO HARMONIX 300B-EH'
Info / datablad på NOS 6N9S/6H9C EQ=6N8P / 6SN7
Info / datablad på NOS 6N8C/6H8C EQ=6N9P / 6SL7
Info / datablad på NIB 300B-EH
'BEWITCH 300B' nu helryska rör NOS/NIB

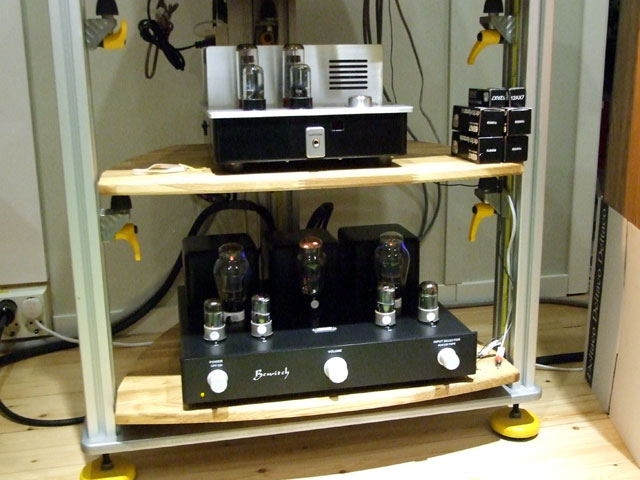

2012.12.01 Pyntar för första advent idag. Ställer upp BEWITCH förstärkaren för att göra lite egna mätningar på den - Test / Mät resultaten ligger längre ner på sidan under 'Egna MätData'

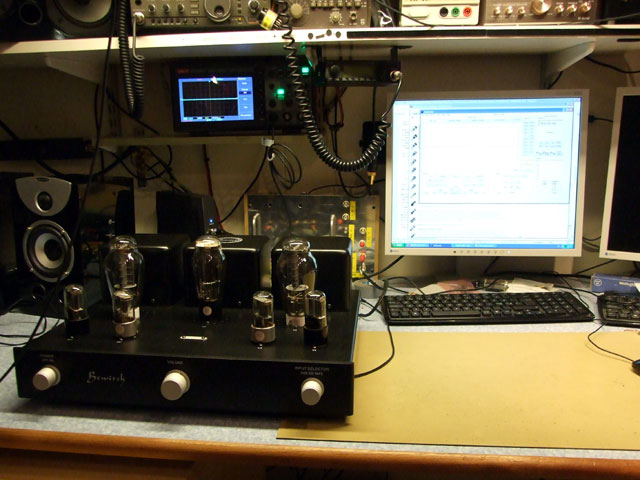

'BEWITCH 300B' på 'testbänken'

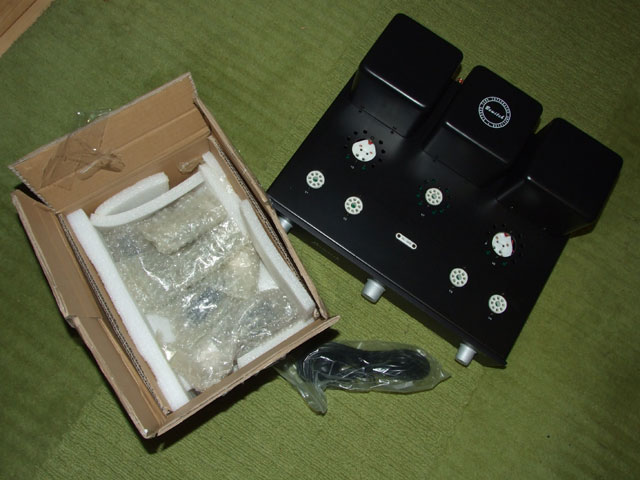

2012.11.22 Fick hem 'BEWITCH 300B' förstärkaren idag, packade upp, satte i alla elektronrör. Förstärkaren har 2st Ryska TRIODER i slutsteget, resten av rören är av Kinesiskt fabrikat' - Kontrollerade jordning, säkringar o.s.v. för att sedan kunna starta upp och provlyssna.
Förstärkaren verkar att vara väldigt välbyggd, rejält och tungt schassi o.s.v. Ger ett okompliserat och gediget intryck. Även kretslösningen är enkel och rak, utan onödiga komponenter.

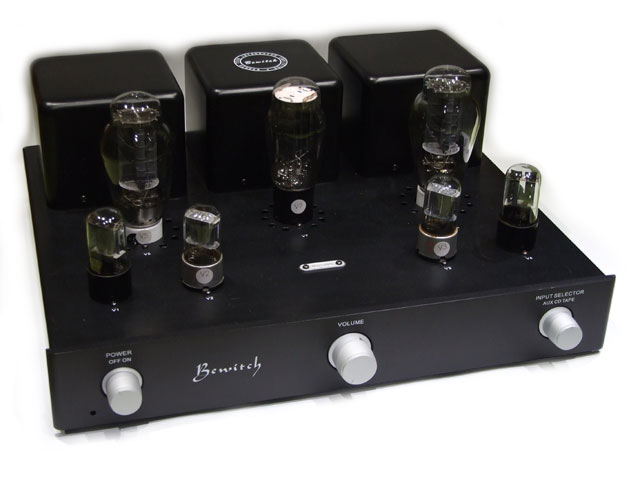

Rör förstärkare 'BEWITCH 300B'
Efter att vi kollat på anslutningar / jordning o.s.v. startar vi upp förstärkaren och låter den värmas, märker ett svagt men klart hörbart nät-brum, nästan ohörbart i ena kanalen och lite tydligare i den andra kanalen.

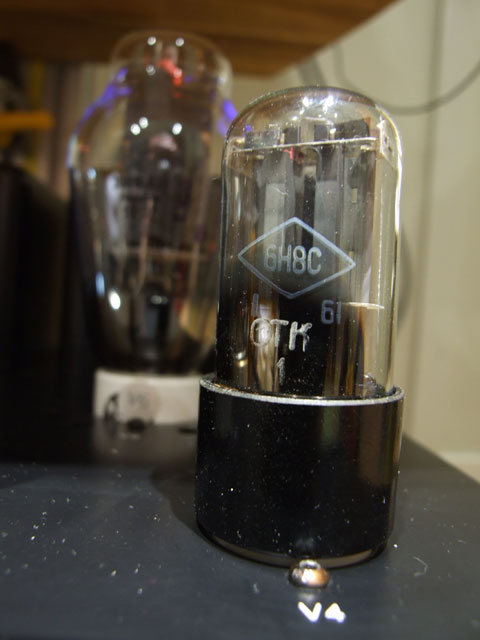

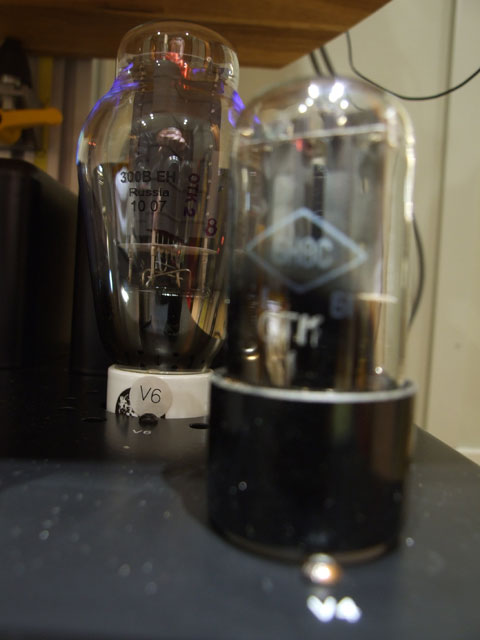

Ryska trioden 'ELEKTRO HARMONIX EH-300B' i bakgrunden, FOTON NOS 6H8C i förgrunden
Lägger på lite musik, första intrycket är riktigt bra! - Upplever hela ljudbilden som väldigt sammanhållen med ett fint grund drag i bas-registret, Single-END ljudet ÄR något extra, enkel TRIODEN 300B gör det inte sämre! - Måste lyssna mera på detta, ska även prova att 'rulla' lite drivrör, har Ryska FOTON NOS 6H8C hemma och vänta in ett gäng Ryska NOS 6H9C.
|
Egna mätdata
Har även försökt mig på att göra lite egna mätningar på förstärkaren, har mätt uteffekt, frekvensgång, signal/brus förhållande och distortion. Här presenterar jag lite mätdata.
Notera! Detta är endast experimentella mätningar
Mätdata MAX UTEFFEKT 'BEWITCH 300B' @ 500Hz
=====================================================================
MODE T t T Toppvärde Effektiv Resistans Effekt
Värde Värde LOAD
=====================================================================
300B 22,40 11,20 9,81 9,00 10,70 W rms
300B 13,60 6,80 5,96 5,30 6,70 W rms
Distortion 50% av max uteffekt (2/3/4/5/6/7/8/9 överton beräknad**)
@ 400Hz (Sammanvägd) THD 3,09%
Distortion 50% av max uteffekt (2/3/4/5/6/7/8/9 överton beräknad**)

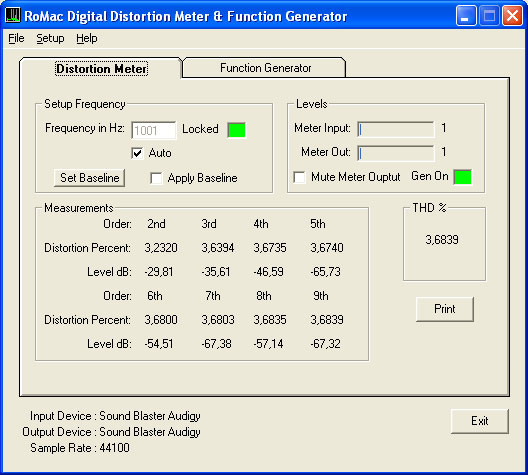

@ 1KHz (Sammanvägd) THD 3,68%
Distortion 50% av max uteffekt (2/3/4 övertoner beräknad**)

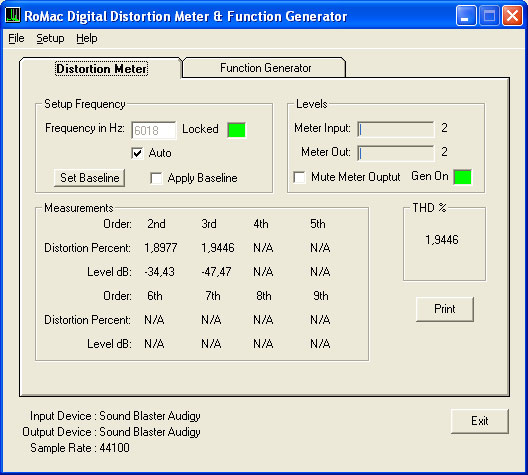

@ 6KHz (Sammanvägd) THD 1,94%
Distortion 50% av max uteffekt (2 övertonen beräknad**)
@ 10KHz (Sammanvägd) THD 1,77%
Vid effekt / distortions mätningarna använder vi 2x 6H9C / 2x 6H8C
och 2x EH-200B - Distortion är uppmätt med 9ohm last
=====================================================================
|
Sinusvåg @ 400Hz / 1KHz med 70% av MAX uteffekt (Högerklicka välj 'visa bild')
Sinusvåg @ 6KHz / 10KHz med 70% av MAX uteffekt (Högerklicka välj 'visa bild')
**För mätning av distortion (THD = Total Harmonic Distortion) använder vi 'RoMac Digital Distortion Meter' och datorns ljudkort 'SoundBlaster Audigy SE' - (Experimentell mätning)

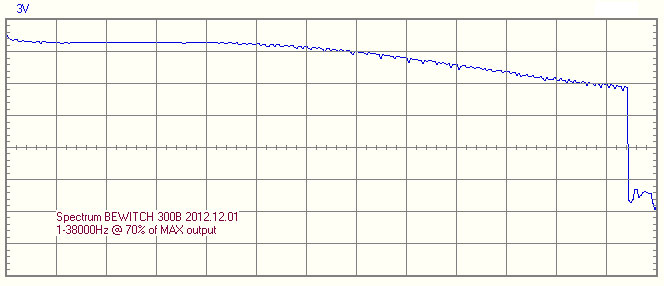

Uppmätt frekvens spectrum 1-38000Hz
Om signal till brus beräkningar på wikipedia.org

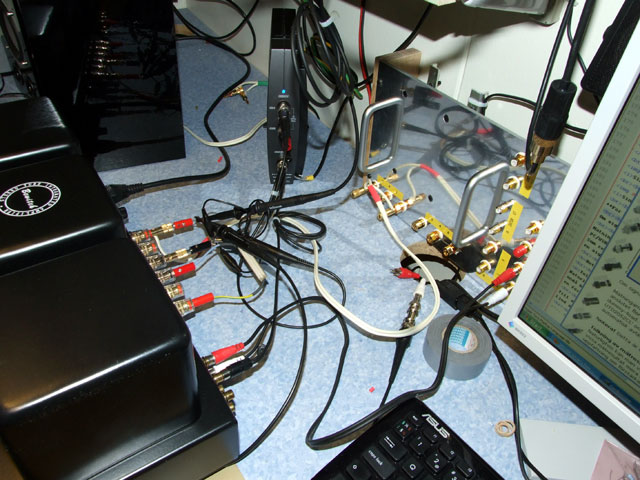

Mätningarna har utförts med original rör / Mätutrustning: PC/USB anslutet flerfunktions instrument Velleman PCSGU250 + Egentillverkad 'Mätpanel' med bl.a. dummy-load. Som referens instrument använder vi nu även ett digital oscilloskop 'Uni-T UTD2052CL' och en signalgenerator 'PHILIPS PM 5110' (För dubbel kontroll av mät resultat och automatisk avläsning av bl.a. Vpp / Vrms värden).
Notera! Detta är endast experimentella mätningar
Tolkning av mätresultat
Naturligtvis kan man välja att göra vissa mätningar, samtidigt kan man även välja att vilja se vissa mätresultat mera än andra. Mätresultaten kan ändå bidra till att man kan skapa sig en uppfattning om förstärkaren elektriska egenskaper, därmed kan man även göra en uppskattning på hur väl en förstärkare kan återskapa t.ex. en musik inspelning.
Till sist så är det ändå dina öron som ger det viktigaste 'mätresultatet' - Det kan faktiskt låta helt fel från en förstärkare med hur bra mätdata som helst. Glöm inte bort att Ljud är något man upplever med sina egna sinnen, den totala upplevelsen har så många ingående parametrar, bl.a. högtalarna, lyssningsrummet, val av ljud materialet m.m. m.m. listan kan göras hur lång som helst...
Ljudet / Funktion

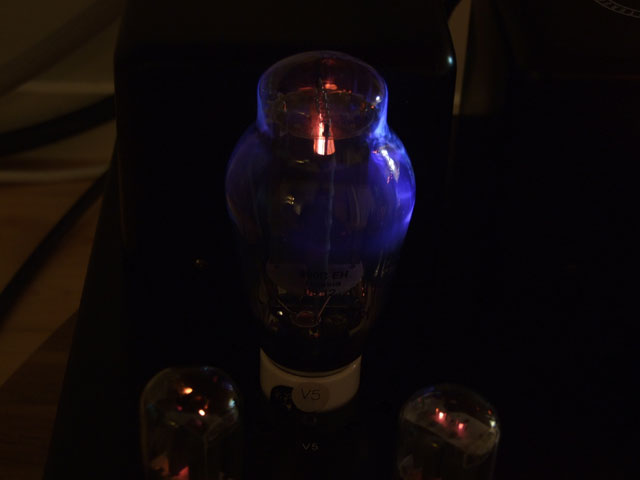

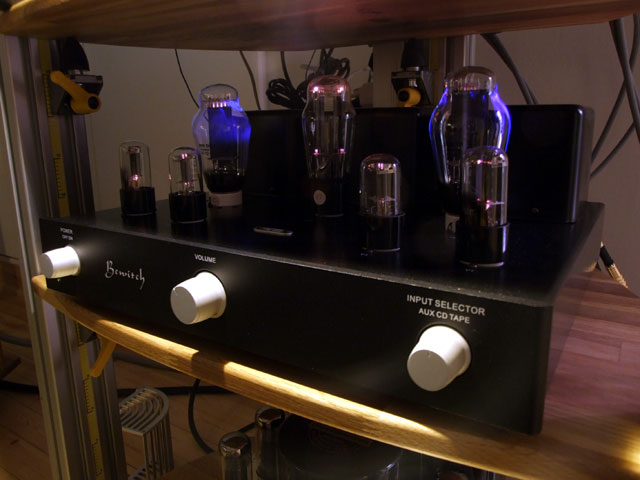

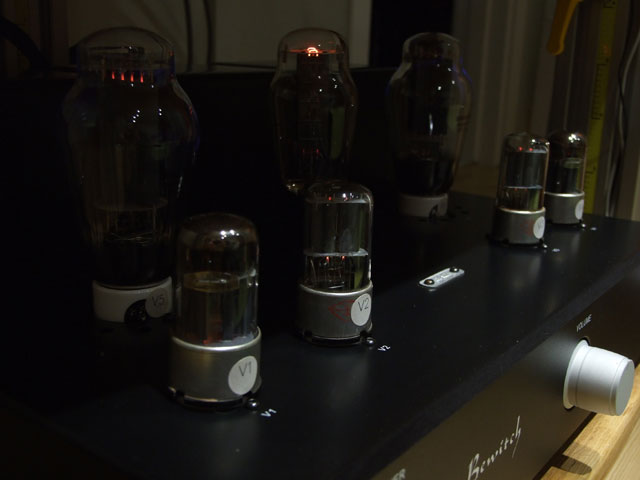

Vid en första anblick ser det ut lite konstigt med dom svagt blå/lila lysande 300B rören. Det är inget fel på dom, det påverkar inte heller ljudet på något sätt.
BEWITCH 300B med svagt blå flourocerande 300B rör
Det blå/lila ljuset kommer från elektroner som träffar glasets insida och är ganska vanligt främst på rör med direkt uppvärmd katod som på 300B, det förekommer inte alltid och är olika kraftigt från rör till rör - Denna effekt är även ett 'kvitto' på ett kraftigt elektronflöde i röret och mattas med tiden.
Notera även att det blå/lila skenet på bilderna är 'aningen' överdrivet med hjälp av 4 sekunder lång slutartid på kameran, detta förhöjer effekten som faktisk är riktigt vacker...
Beskrivning
Detta är ett riktigt rejält bygge, helsvetsat / svart lackerat schassi i närmare 1mm tjock stålplåt. 6mm tjock borstad / svart eloxerad front panel m.m.

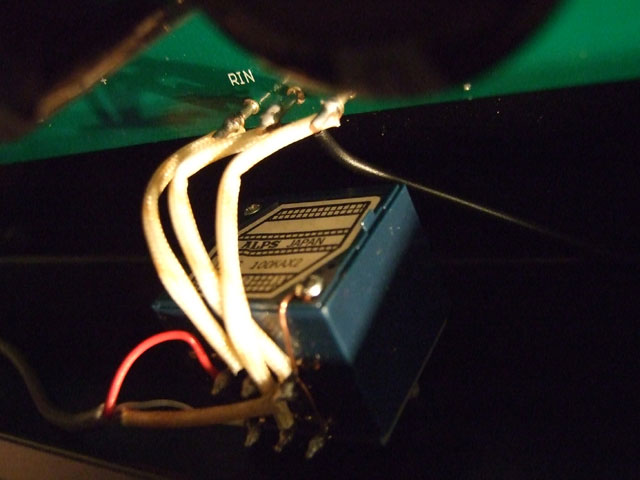

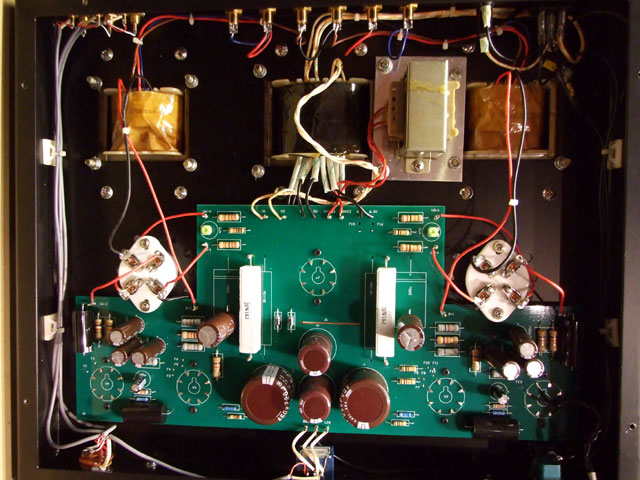

Undersidan med transformatorer & kretskort / 'ALPS' volym kontroll
Själva förstärkardelen är s.k. mono uppbyggd med separata spegelvända förförstärkare / slutstegs delar på var sin halva av samma kretskort
Kanal 1 / kanal 2 på spegelvända på samma kretskort

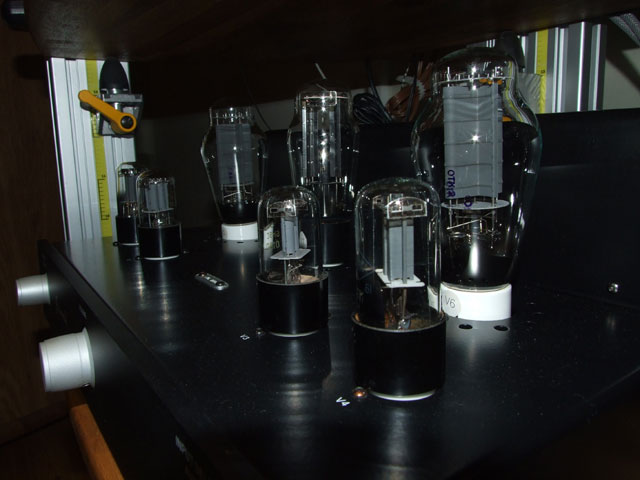

Förstärkaren har en mycket rak och okompliserad uppbyggnad. Första förstärkarsteget är dubbel trioden 6N9P/6H9C V1/V4, båda halvorna är paralellkopplade. Det gäller även för andra steget där även dubbel trioden 6N8P/6H8C V2/V3 är kopplad på samma sätt.
Efter detta går signalen in på gallret på den direkt uppvärmda slutstegs trioden 300B V5/V6. Förstärkaren saknar feedback helt.
Likriktaren är också ett elektronrör på denna förstärkare, det är det kinesiska likriktar röret 5Z3P, eqvivalent med ryska 5U3C (5U4G/5X4G/5C3S) - Likriktare och HV filter är monterade på samma kretskort som preamp / slutstegs komponenter.
Utgångstransformatorer och transformatorn för ström försörjningen sitter i en rad på bakre delen av schassi, dom är alla väl skärmade i var sin kåpa. På undersida ser det däremot inte ut lika bra, där saknas magnet skärmning av transformatorerna. Ledningsdragningen av främst växelströms ledningar kunde ha hållit isär något bättre för att undvika problem med nät brum i LF/Audio kretsarna.
Vi flyttade på några ledningar för att undersöka om denna enkla 'modifiering' kunde minska nät-brum.

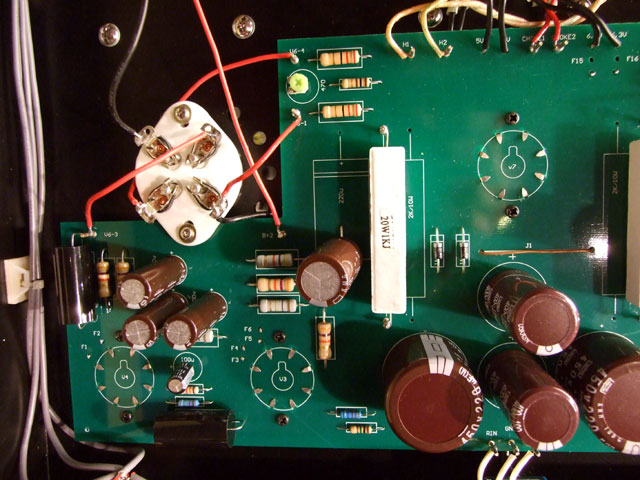

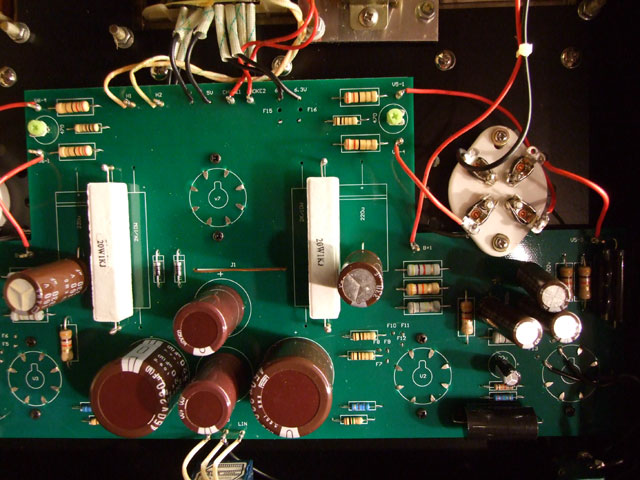

- Två vita ledningar från HV/AC utgången från transformator till anslutning H1/H2 på kretskortet kortades och drogs om. (Se Bild)
- Dom två röda ledningarna från HV-Choke till anslutningar CHOKE1/CHOKE2 på kretskortet ändrades. (Se Bild)

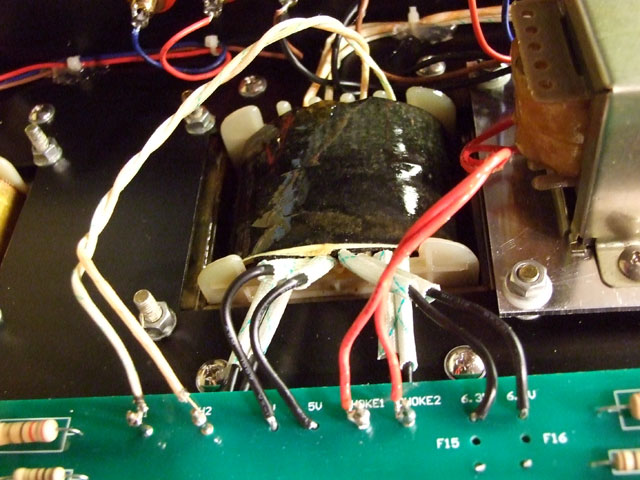

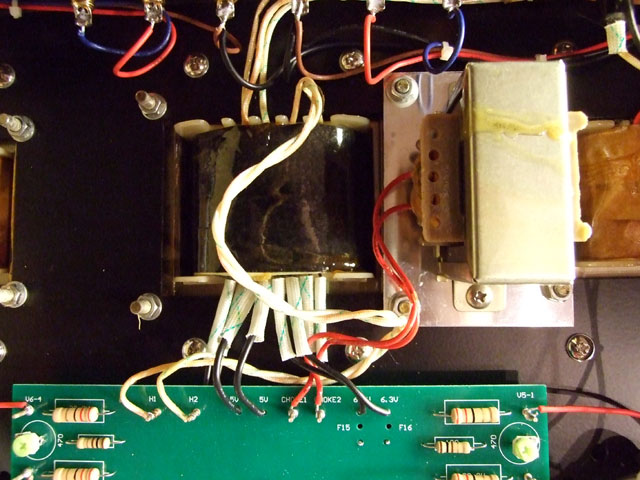

Ledningar från transformator HV-Choke före / efter ändring

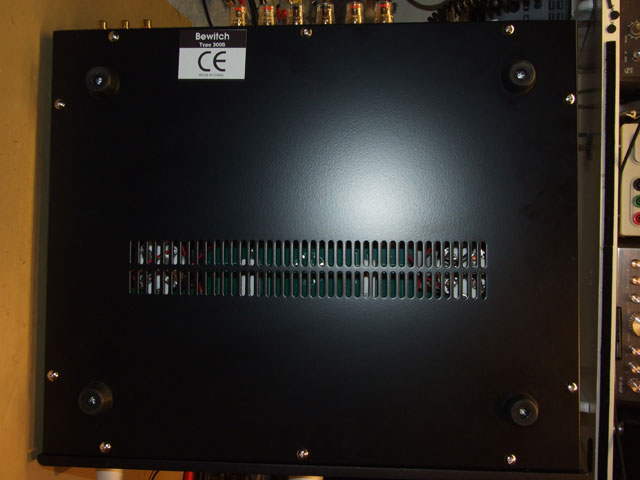

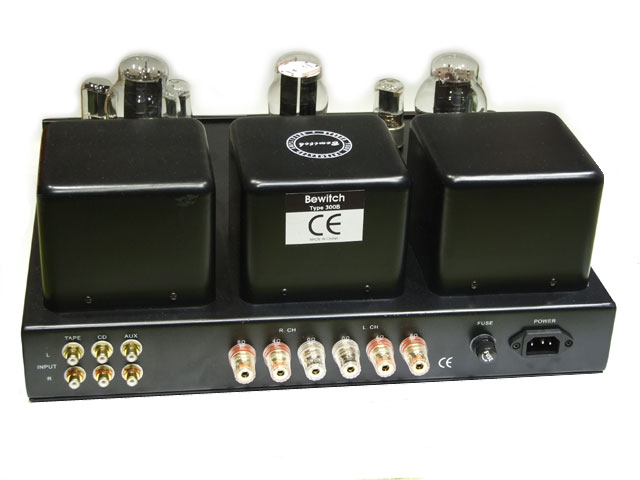

Botten plåt / Baksida med anslutningar
Krets-schema för Bewitch 300B i .pdf format
Några noteringar Plus :-)
Några noteringar Minus :-(
Tekniska data 'BEWITCH 300B' ======================================= Uteffekt / Output Power ................... 2x 8W RMS högtalar Impedans / load Impedance ........ 4/8ohm Harmonisk / harmonic distortion ........... max 0,10% (Vid max uteffekt / @ max rated output) Signal/Brus förhållande / SNR ............. 89dB (A vägt/weight) Frekvens / frequency response ............. 13Hz--38KHz Ingång signal nivå / inputs level ......... 180mv Ingångsimpedans / impedance ............... 1Kohm Effekt förbrukning Power Consumption ...... Bestyckning / Valves ...................... 2x300B-EH 2x6N9P 2x6N8P 1x5Z3P Nät spänning / Input Power Voltage ........ AC110V/240V 60Hz/50Hz Dimensioner / Dimensions .................. B436 x D350 x H165mm Vikt / Weight ............................. 24 kg Earphone output ........................... NOT AVAILABLE ======================================= Packing Includes All Tubes, 1.5m Power Cord, Remote Control, user manual |
Köp / Transport / Embalage m.m.
Rör förstärkare 'BEWITCH 300B'
Rör förstärkare 'BEWITCH 300B'
