- DIY reläbox v.2.0 -
2024.10.30 Drar en extra ledning ut till wibe-masten. Har ett kabelrör i marken, det är 40m långt, lånade en 80m lång glasfiberstav / rulle för detta, inga problem att trycka igenom fiberstaven, drog in en tvåledare / telefonledning (DL1000) som jag hadde färdigt hemma.

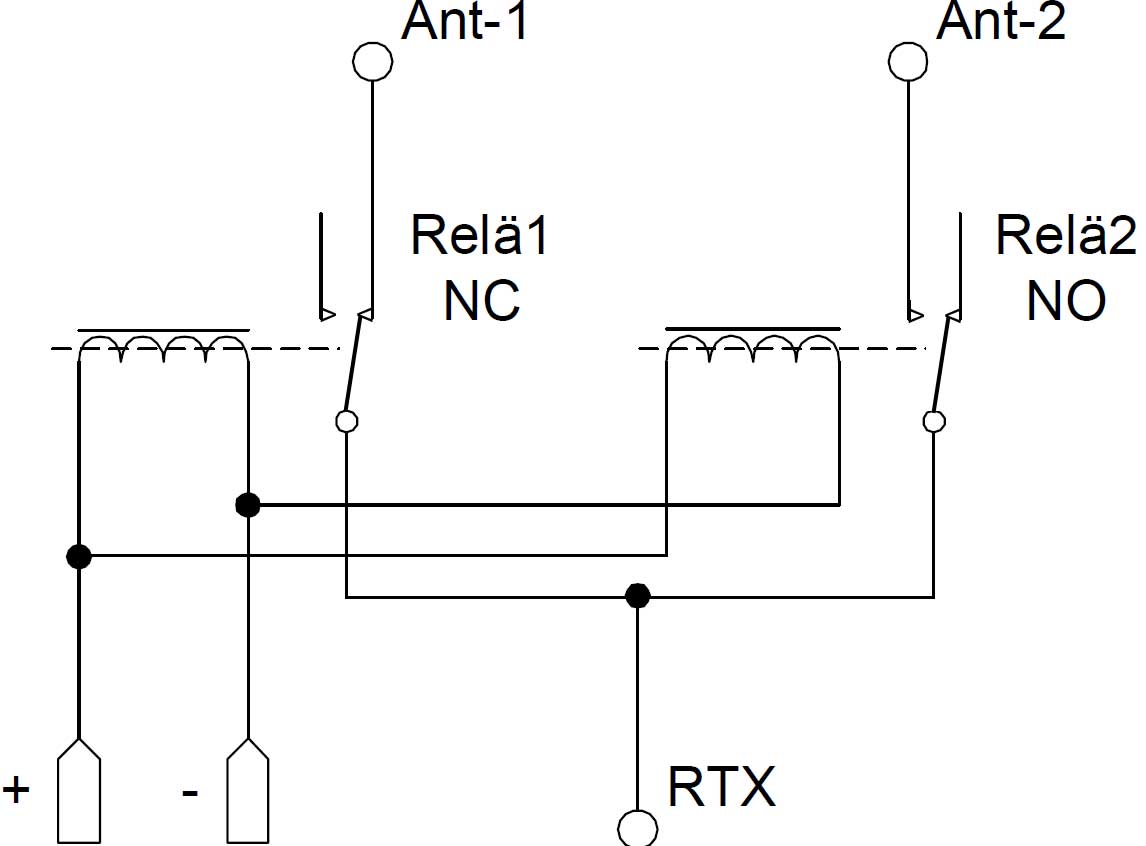

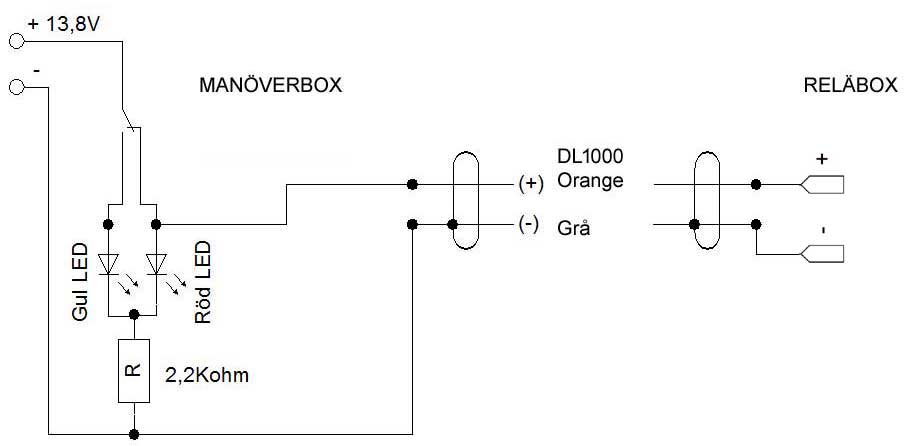

Koppling i kontrollbox (Oförändrad) / Koppling reläbox rev.2

Använder samma DIY kontrollbox för att växla antenn, i reläboxen är det nu två relän, ett per ingång, relä-1 kopplar in antenn-1 i viloläge (NC), relä-2 kopplar in antenn-2 i aktiverat läge (NO)

2024.10.27 Uppdaterar min DIY-Relä box. I den första versionen använde jag ett växlande relä för att kunna växla mellan LANNABO L2 antennen och KELEMEN DP-1608040-H dipolen.

I version 2 använder jag i stället ett relä per antenn / ingång, det borde ge bättre isolation mellan antennerna och högre effekt-tålighet.

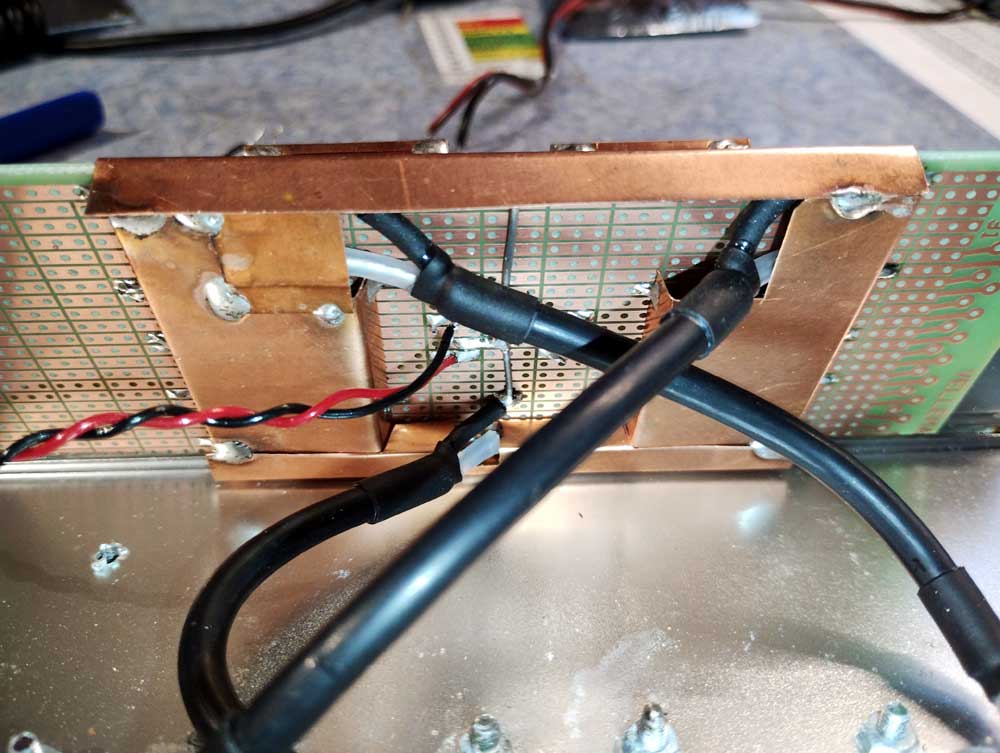

Skärmning på undersida / 50ohm koaxialkabel till respektive SO-239 kontakt

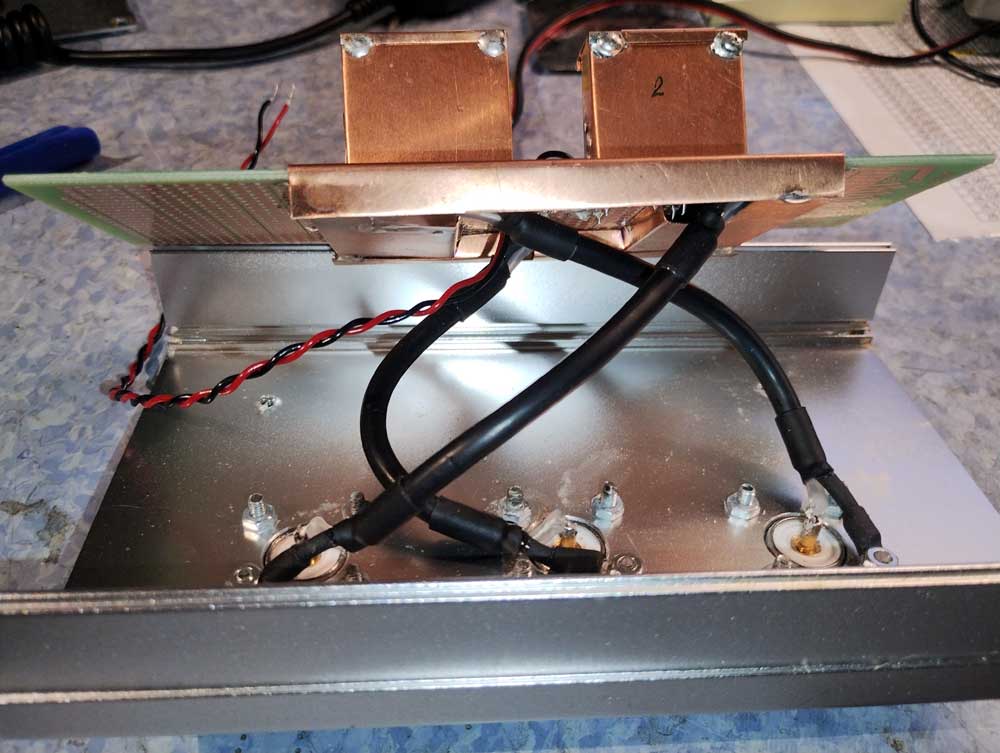

Bygger in / skärmar reläna med tunn kopparplåt som löds ihop med vanligt lödtenn.

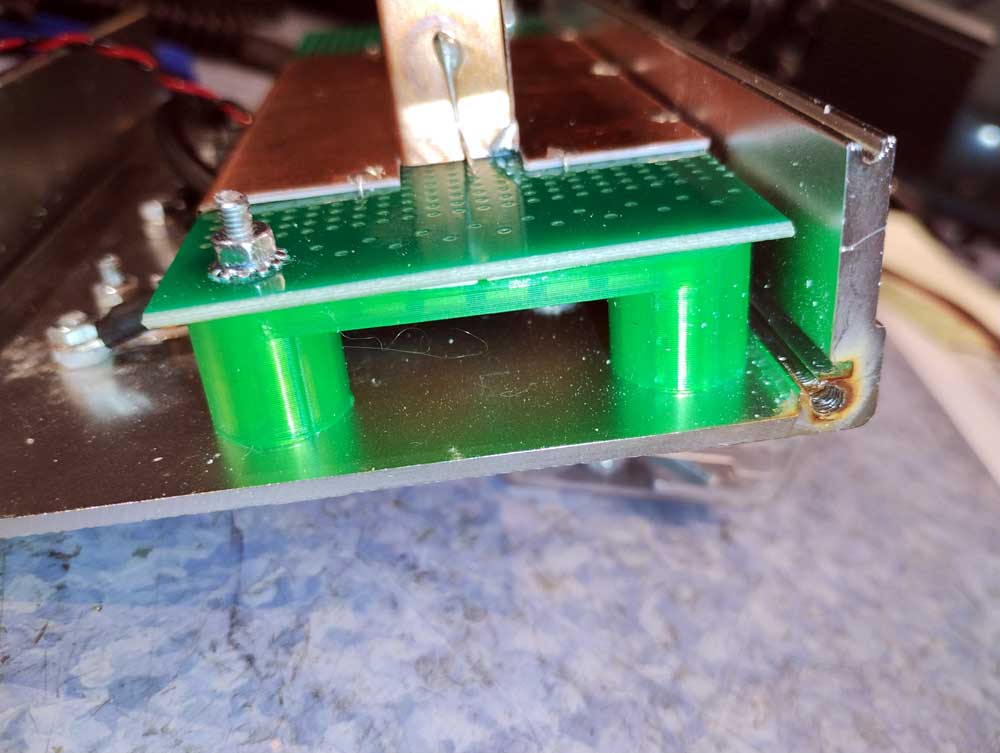

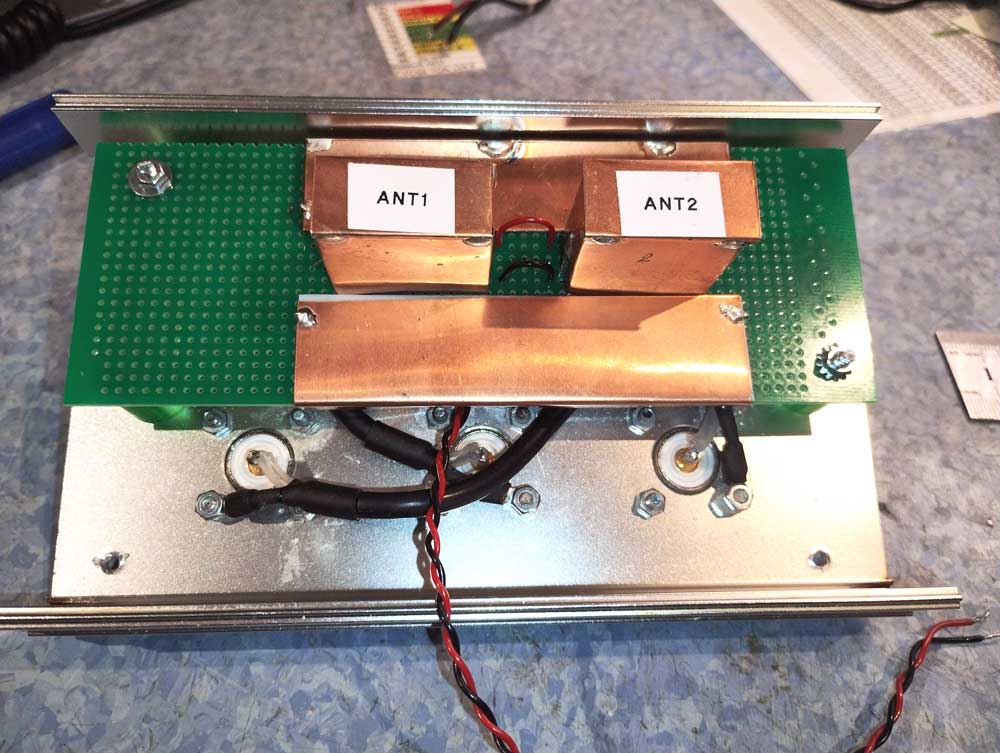

Skärmning på ovansida / 3D-Printade distanser


Skärmning på ovansida / 3D-Printade distanser

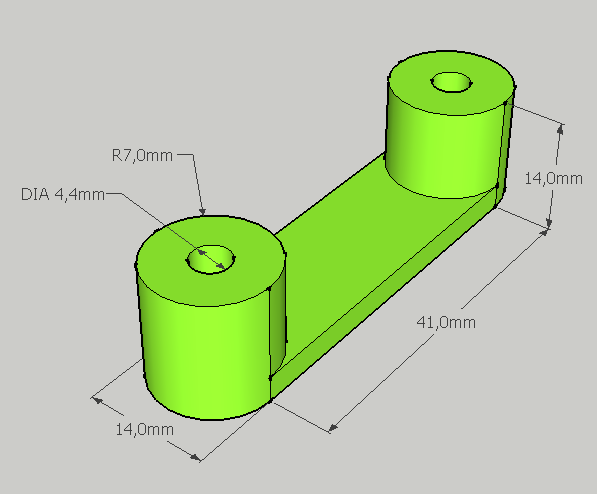

3D-Ritar och skriver ut hållare / distanser för att kontera reläkortet i skärmlådan.

Utskriften (2st) tar ca: 1timme och 30minuter på min 'Creality CR-5 Pro H' 3D-printer.

Om någon vill skriva ut själv så ligger .STL filen -->Här!

- DIY reläbox v.1.0 -

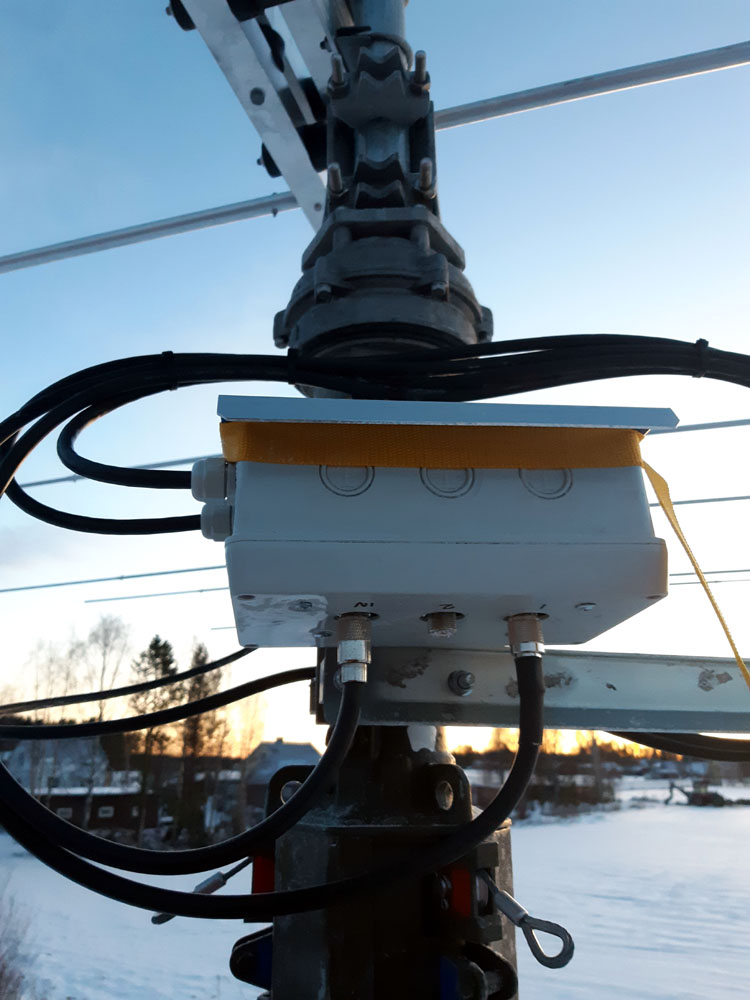

2019.12.06 Flyttar reläboxen lite högre (Så att den följer med topp-delen när man hissar). Ordnar till kablarna lite och provar att hissa upp teleskopet lite, verkar att fungera som tänkt.

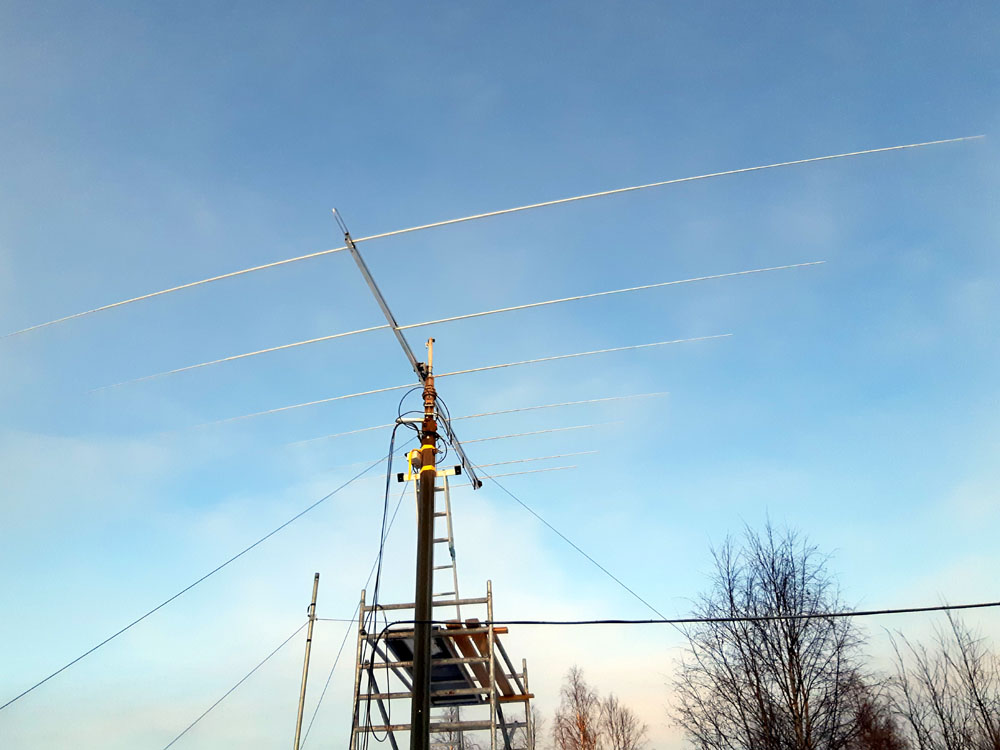

Relä box & Rotor / Lannabo L2

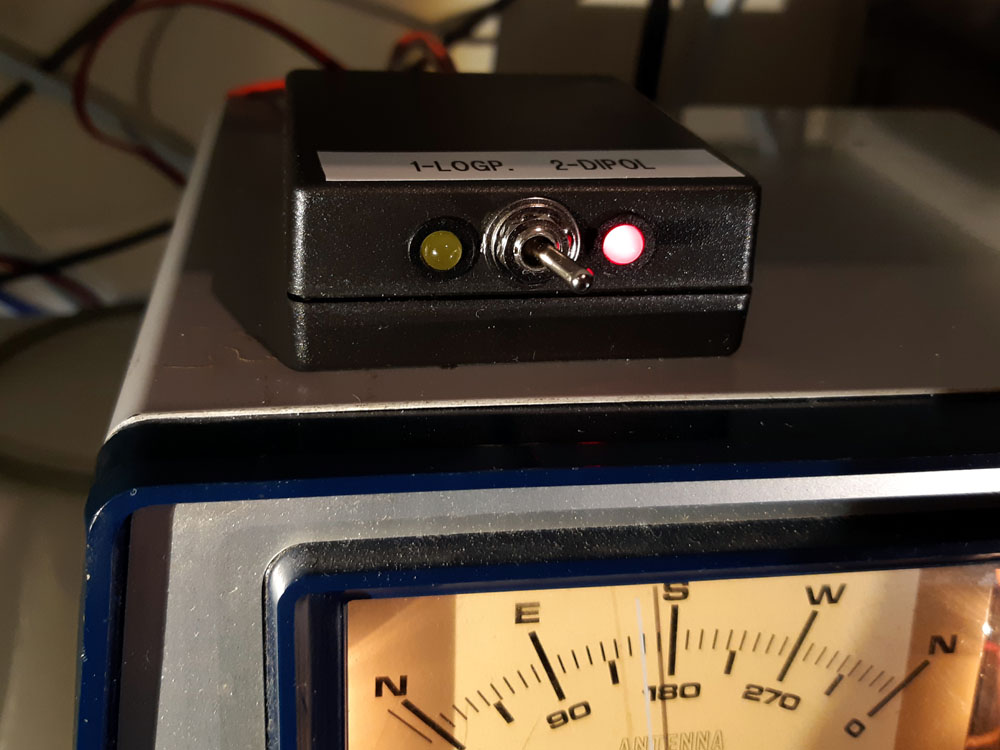

Tillverkar en liten manöverbox 60x65x25 med en dubbel växlande brytare och två 5mm lysdioder, gul LED när reläet 'vilar' och utgång-1 med Lannabo L2 antennen inkopplad. Röd LED när reläet drar och utgång-2 med 160-80-40m dipol antennen är inkopplad.

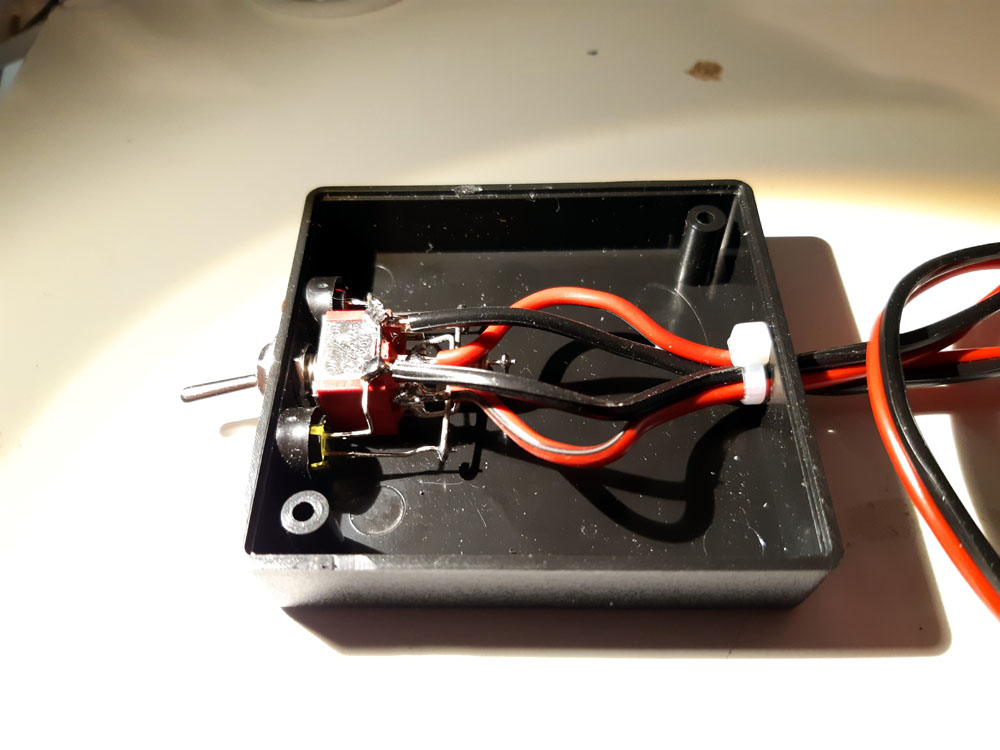

Relä manöverbox

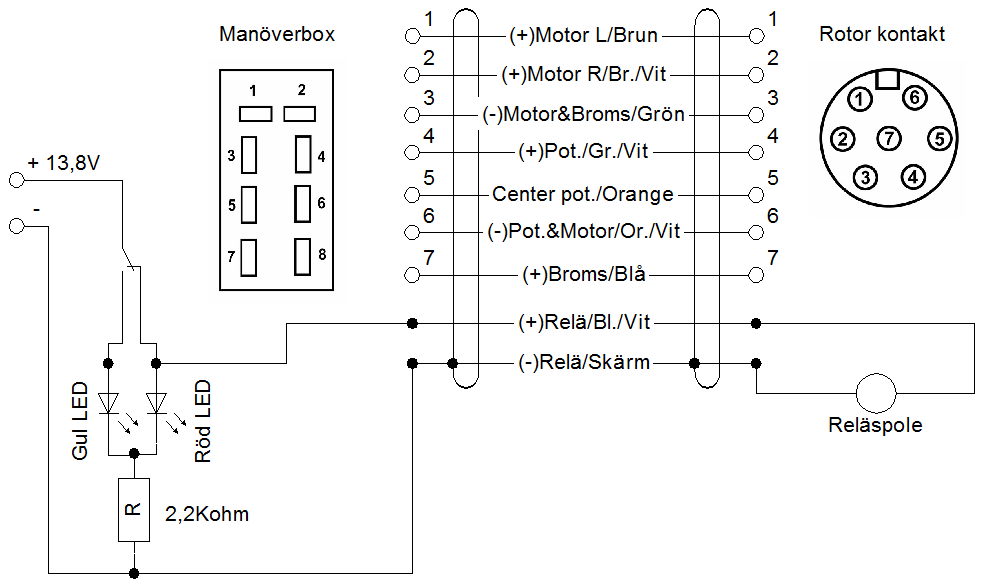

Kopplings-schema

2019.12.04 Kopplade ihop styrkabeln till rotorn, kopplade in styrenheten för att testa lite... Rotorn snurrar och visar-nålen rör på sig! Jipii!

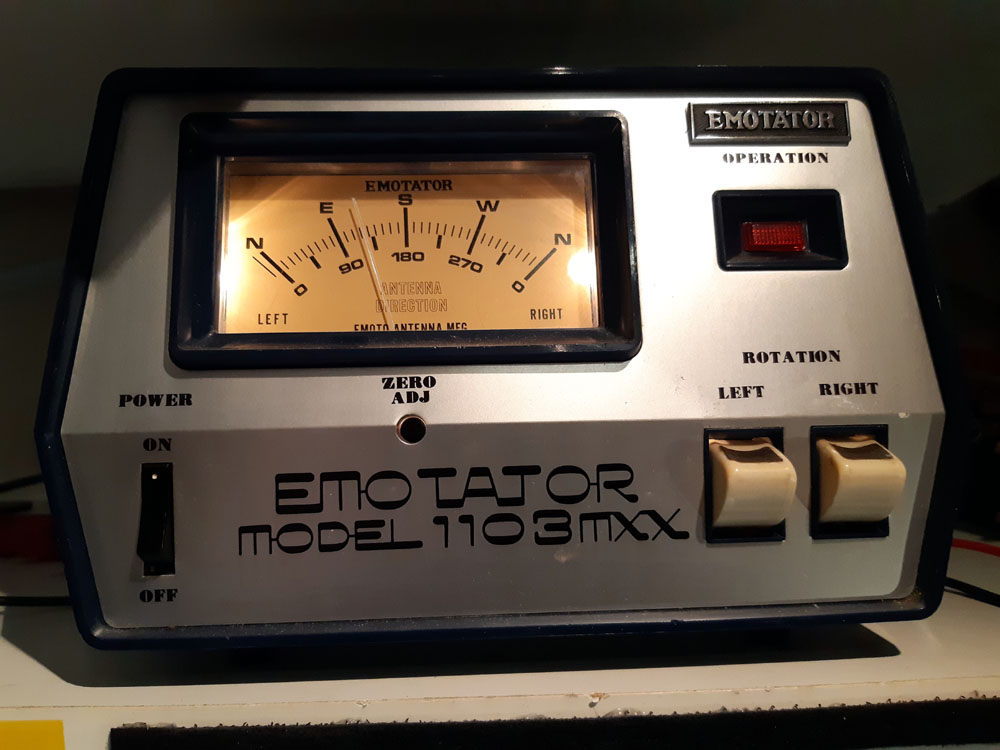

Rotor-styrenhet / Kopplingsplint i reläbox

Har knåpat ihop en 'relä-box' med ett enpoligt växlande relä. Tanken är att reläet i viloläge kopplar in Lannabo antennen,- och i draget läge kopplas 160/80/40 dipolen in.

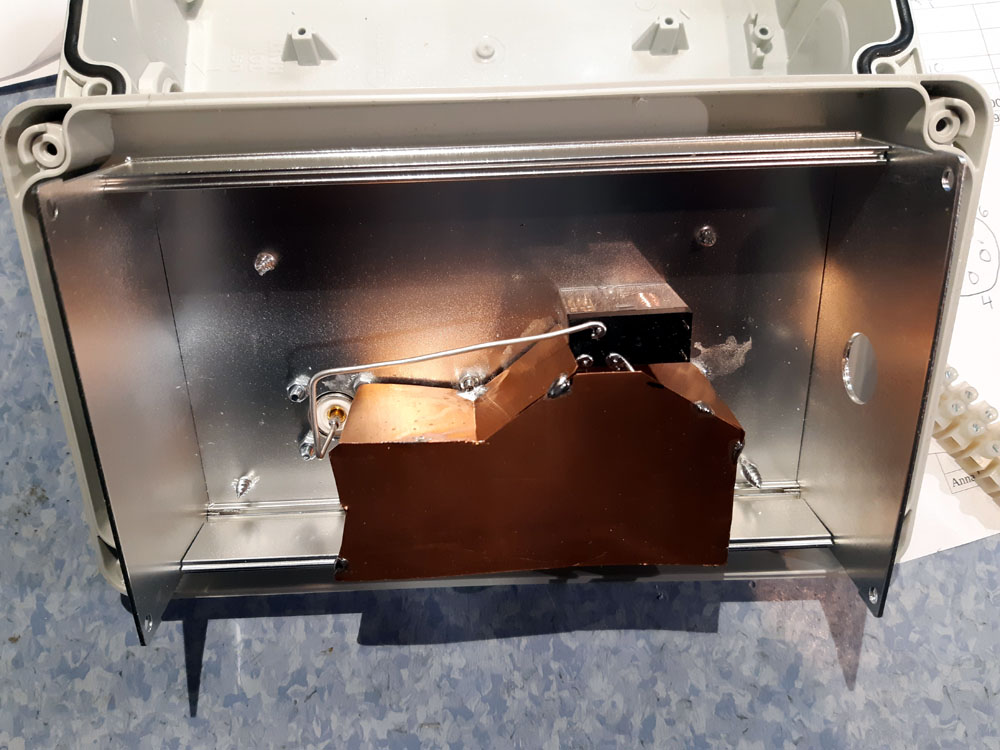

Detaljer på invändig skärmning / inkoppling

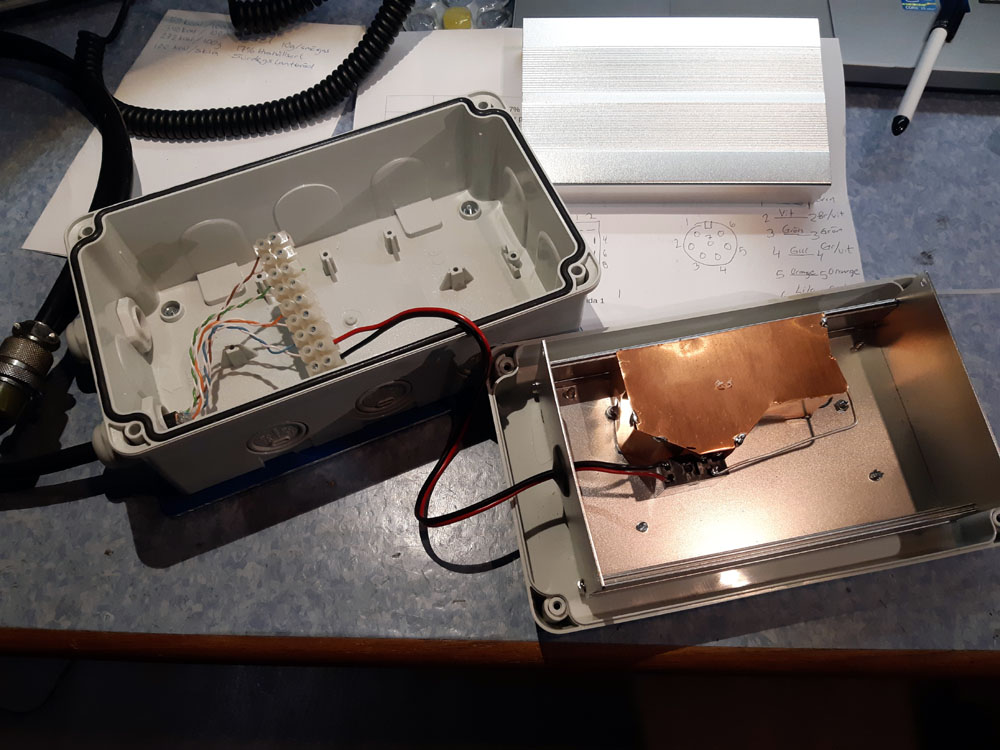

Relä-boxen fungerar även som kopplings / skarv box för styrkabeln upp till rotorn.

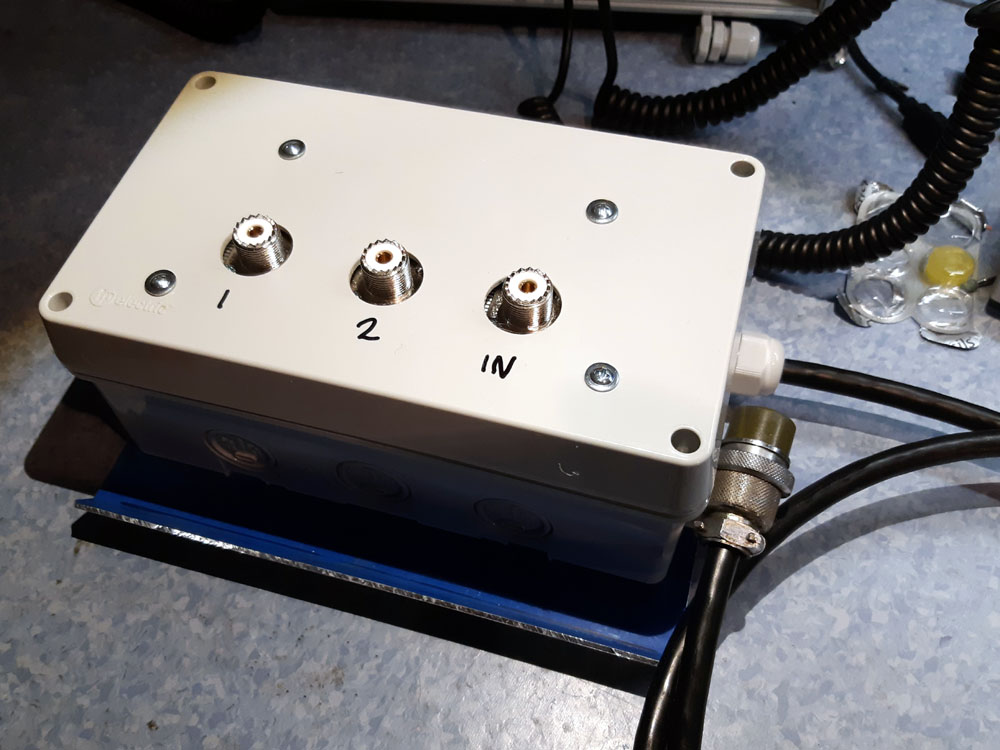

Skärmbox / Relä-boxen klar



- ToDo / Att göra -


- Technical data -
FACTORY SPECIFICATIONS
=========================================================================
Frequency ................
=========================================================================
