  • Sommar QTH @ WGS84 DD (lat, long) 66.37213, 22.30796 med 35m fackverksmast och tillhörande varmbonad teknikbod.

    Inledning
    Har sedan många år ett sommar-QTH några mil väster om ordinarie QTH, har provat att köra radio därifrån tidigare men då mest mobilt / portabelt med tillfälliga antenner.


    Sommar QTH

    Senast uppdaterat

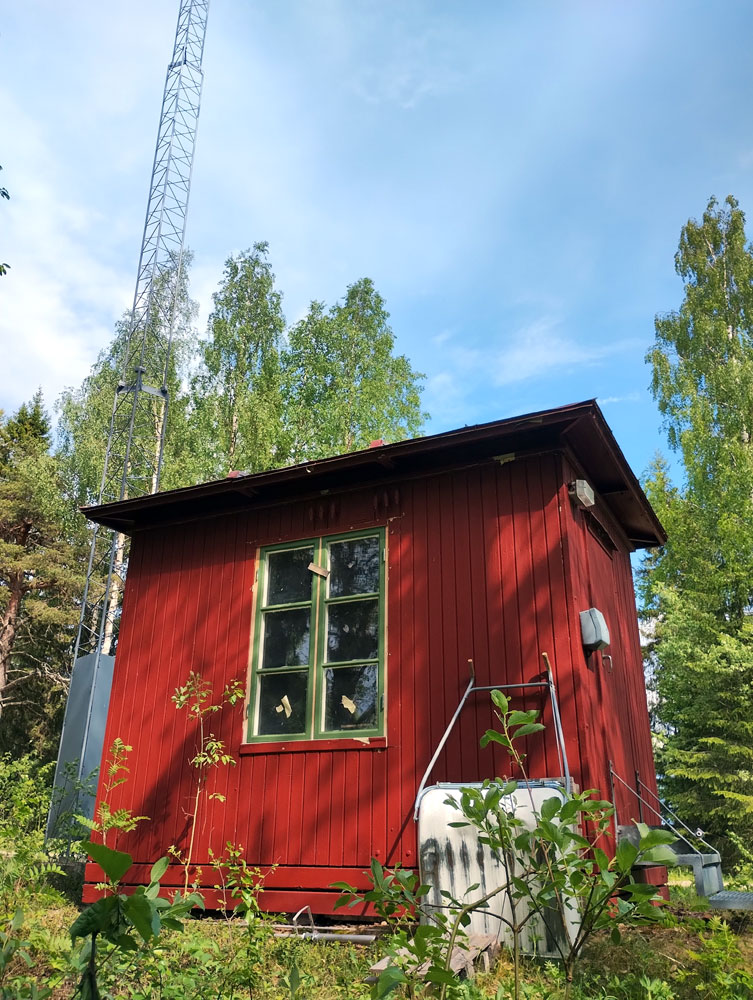

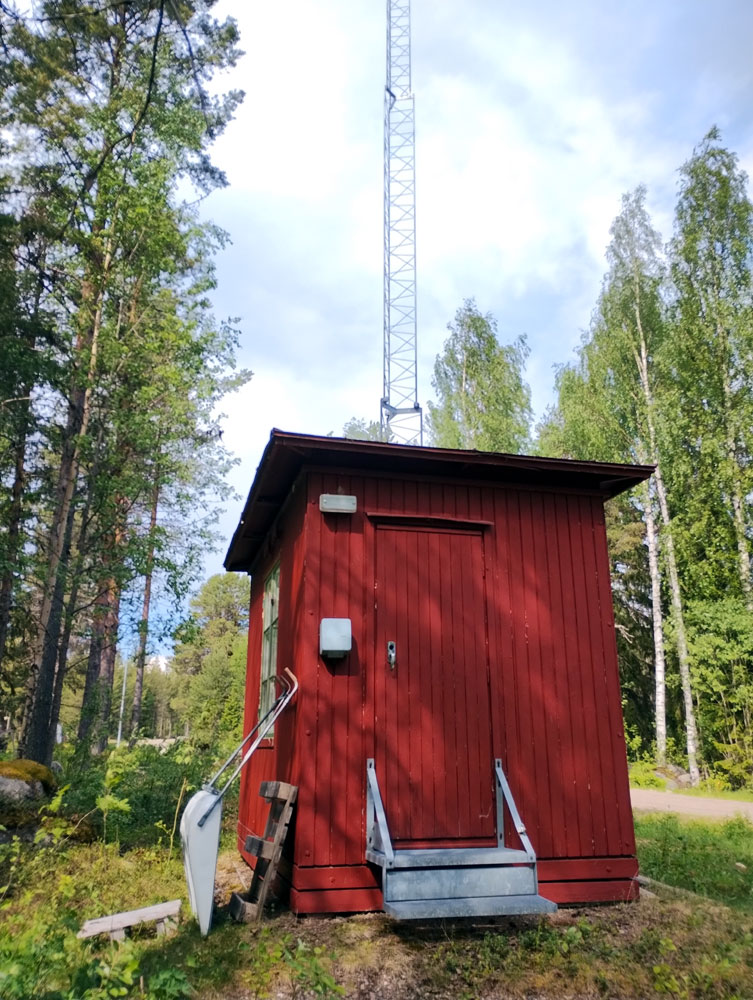

    2024.06.13 Tog några bilder på teknikbod & nedre delen av masten, har tidigare öppnat upp ena långväggen för att sätta in ett fönster. Har även kamin / rökrör som ska sättas på plats.

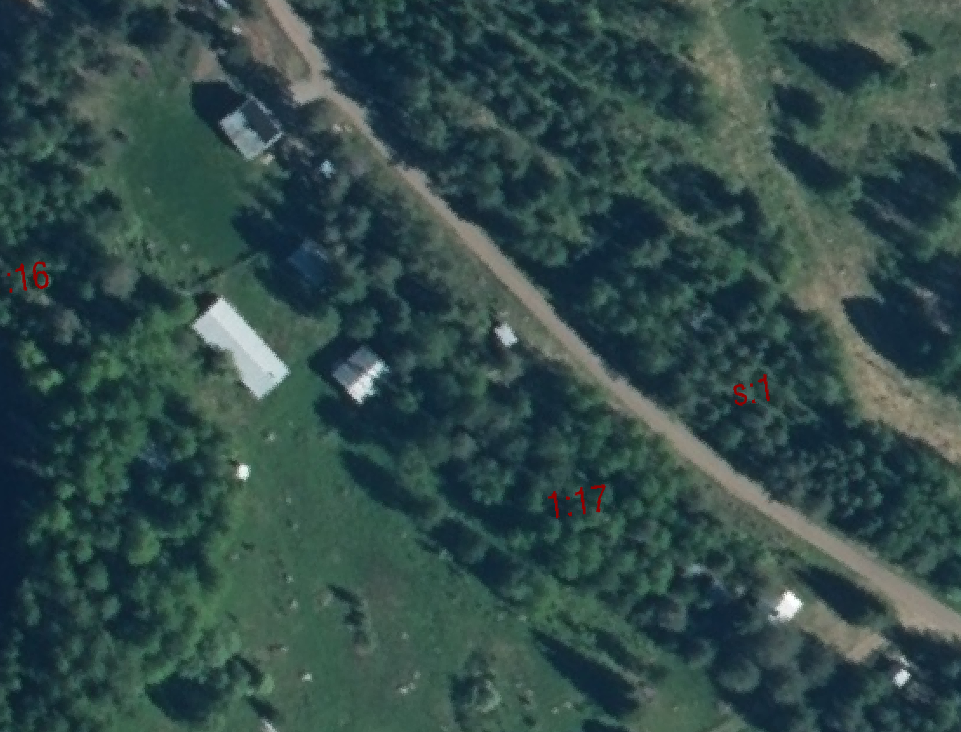

    Teknikbod & mast / På kartan

    2024.04.16 Bygger ihop en 'GoBox' med

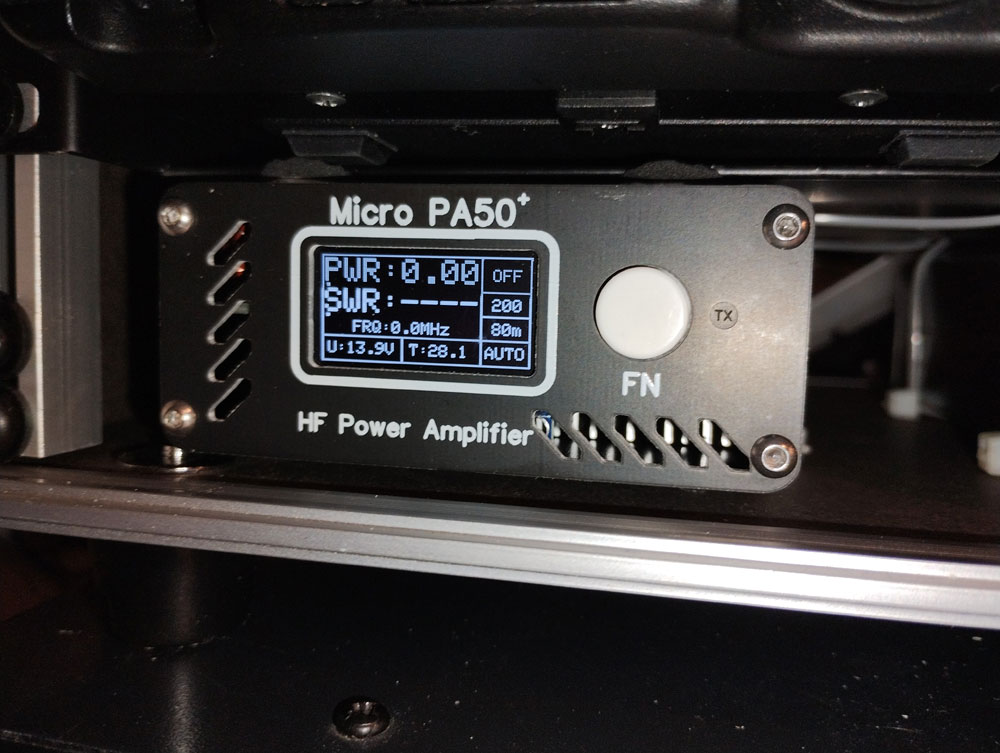

    YEASU FT-817ND radion, nyinhandlat slutsteg 'Micro PA-50+' och 'Mini ATU-100' avstämningsenhet. Allt är monterat i en smidig transportlåda / RACK 'Flyht Pro' Eco Rack 9,5" 2U från thomann.de[L1].

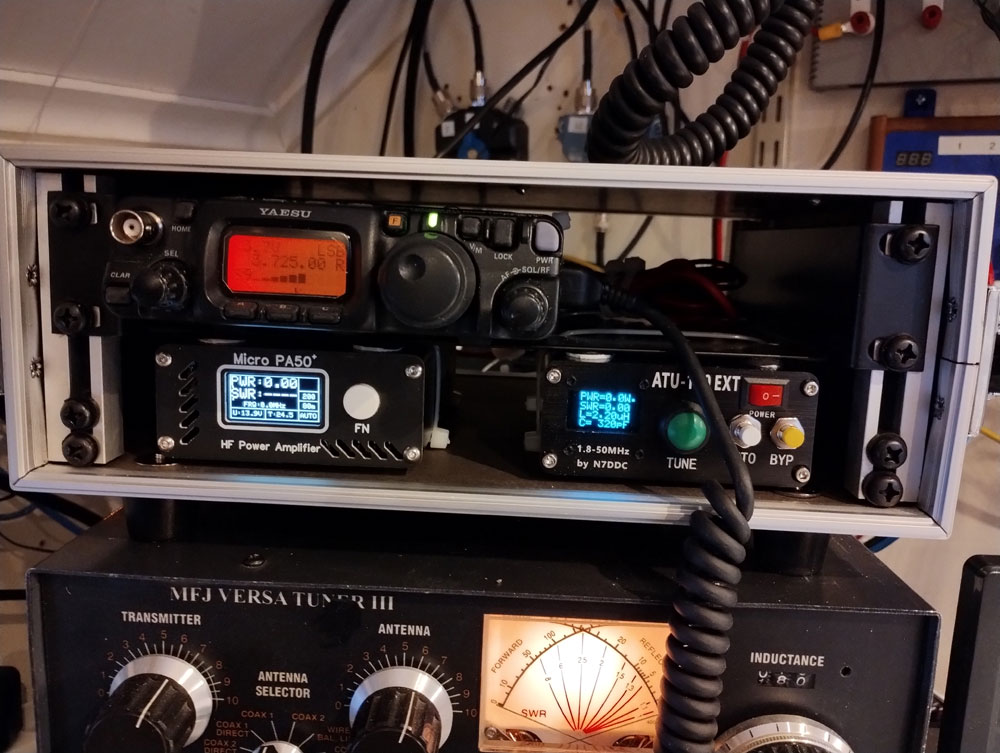

    FT-817ND / ATU-100 / Micro PA-50+ i nybyggd 'GoBox'

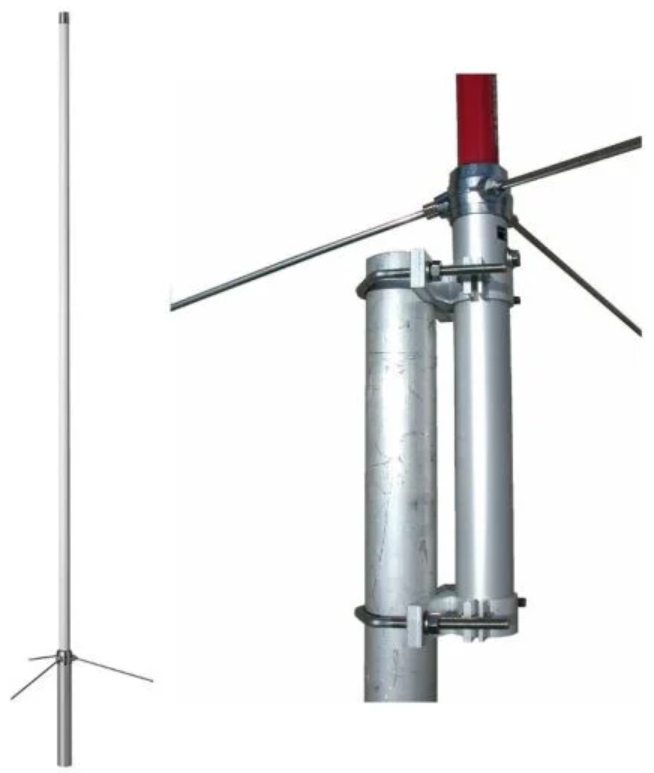

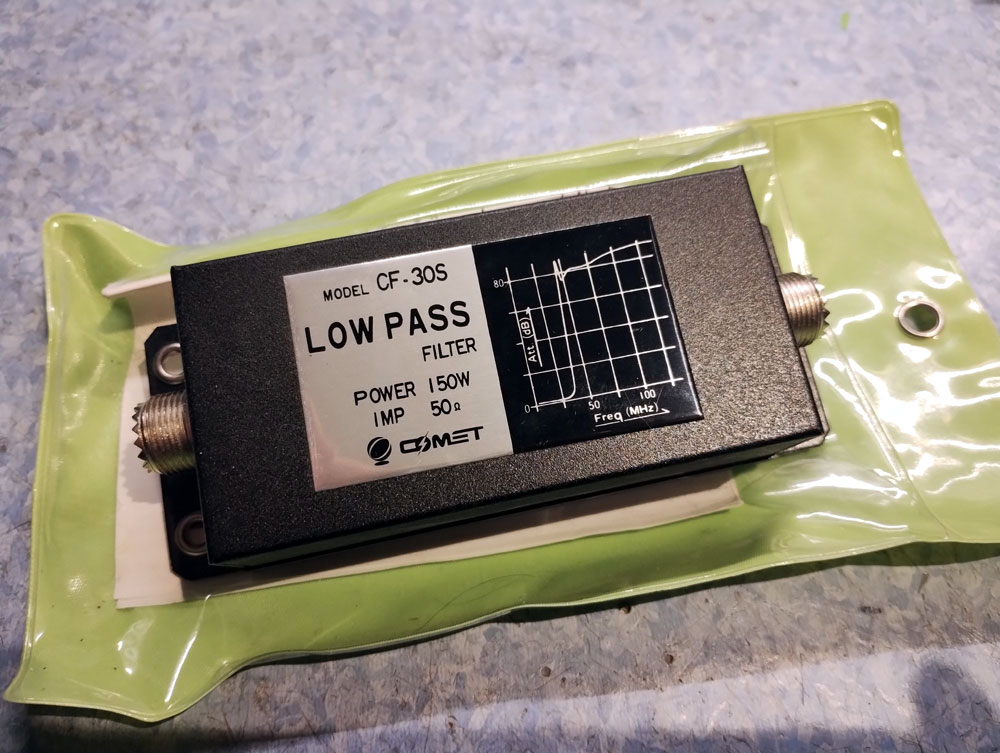

    2024.04.11 Beställde 50m H-155 Coaxial kabel och en Diamond X-50N rundstrålande antenn för 2m/70cm från wimo.de[L1] - Grejerna kom under veckan. Budade även in ett nytt COMET CF-30S lågpassfilter på Tradera[L2]


    COMET CF-30S / DIAMOND X-50N

    2024.03.24 Planerar lite antennjobb på vårat sommar QTH (Sommarstuga) - Där har vi övertagit en teknikbod (Telia) med tillhörande 35m länkmast. Under förra sommaren grävde el-distributören (Vattenfall) ner alla el-ledningar i byn, då försvann även transformatorn och högspänningsledningen som hindrat uppsättningen av trådantenner.


    ToDo
    Som dom flesta 'projekt' så är där alltid något som kan göras bättre / annorlunda eller ändras lite på...

  • Ta ner bredbandsdipol (HF) på ordinarie QTH
  • Tillverka & Montera X-Boom fäste i 35m mast
  • Montera hissanordning och hissa upp bredbandsdipol (HF)
  • Montera 'RINGO' vertikal (27MHz) på X-Boom utstickare
  • Montera 'ComRod VHF3088VM' vertikal på X-Boom utstickare
  • Montera Diamond X-50N på topprör
  • Kontaktera och dra upp 4st matarkablar
  • Montera DIY kopplingsbox
  • Kontaktera 4st 'patch' kablar in till teknikbod
  • Kontrollera VSWR / Testa
  • Dokumentera med bilder
  • Köra radio! + Köra radio! + Köra radio!


    Beskrivning
    I den 35meter höga fackverksmasten monterar vi en dubbel horisontal 'X-Boom' för 27MHz & 69MHz antennener. Under 'X-Boom' utstickaren monteras hisslina för bredbandsdipolen. VHF/UHF vertikalen monteras på toppröret.

    Använder 4x 50Ω lågförlust coaxial kabel H-155 till matarledningar, en DIY kopplingsbox används för att kunna koppla ur / ta bort sista delen av kablarna in till teknikboden.

    - Antenner -
  • Begagnad bredbandsdipol 'Diamond W330J' (HF)
  • Nyinhandlad VHF/UHF vertikal 'Diamond X-50N' (VHF/UHF)
  • DIY dipol (69MHz) alt. beg vertikal bredbands dipol 'ComRod VHF3088VM' (30-88MHz)
  • Begagnad 1/2λ typ 'RINGO' vertikal (27MHz)

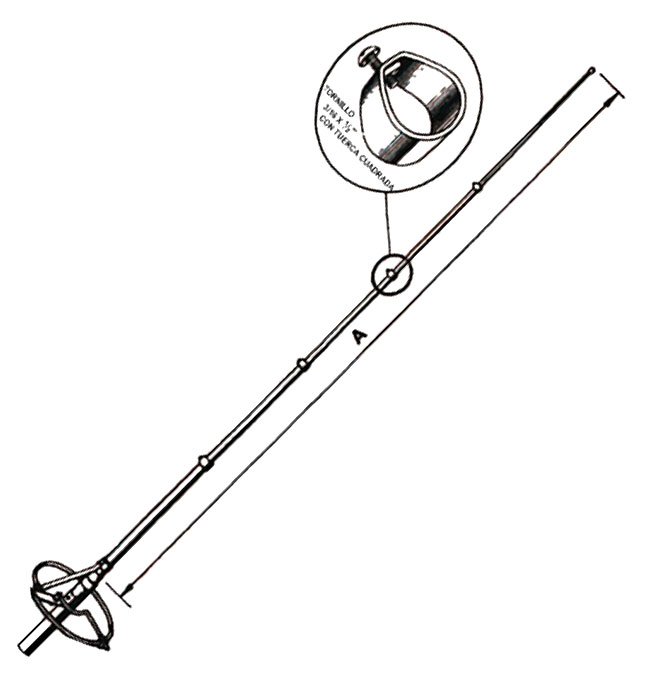

    27MHz 'RINGO' type antennna (Lånad bild)

    Tekniska data 27MHz RINGO type antenna
    Frequency ........................... 26-28 Mhz.
    Material ............................ Aluminum antenna
    Antenna type ........................ Omni-directional Base antenna
    Polarization ........................ Vertical
    Impedance ........................... 50 Ω
    Antenna length ...................... 480 cm
    Antenna connector ................... SO239 (Female PL type)
    Power. max. ......................... 1000 W.
    VSWR ................................ <1.2:1.
    Gain ................................ 6 dBi.
    Union sections with steel flanges, Aluminum bonnet, no radials

    - Radio -
    Sedan tidigare använder jag en s.k. 'GoBox' för att kunna köra radio mobilt och portabelt, planen är att använda den även från mitt sommar QTH, men nu med bättre / fast installerade antenner.

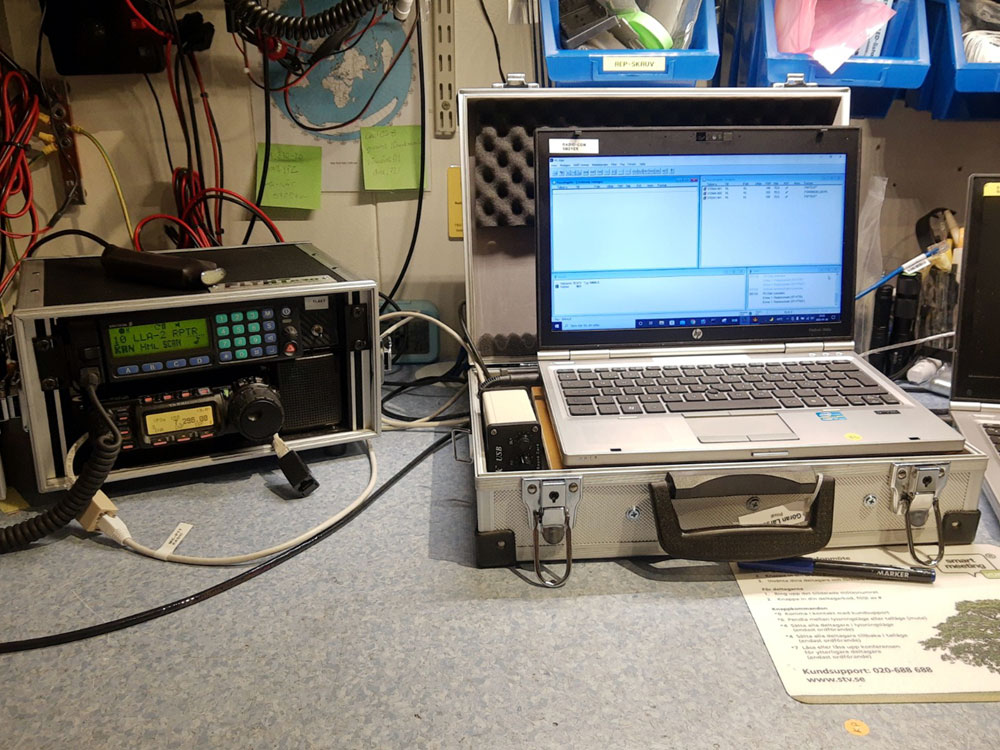

    Testar här GoBox från husbilen

    Här kan du läsa mera om mina '
    GoBox' lådor

    - Strömförsörjning -
    Saknar el-anslutning vid mitt sommar QTH, planen är att använda min portabla
    PowerBox med tillhörande solceller.

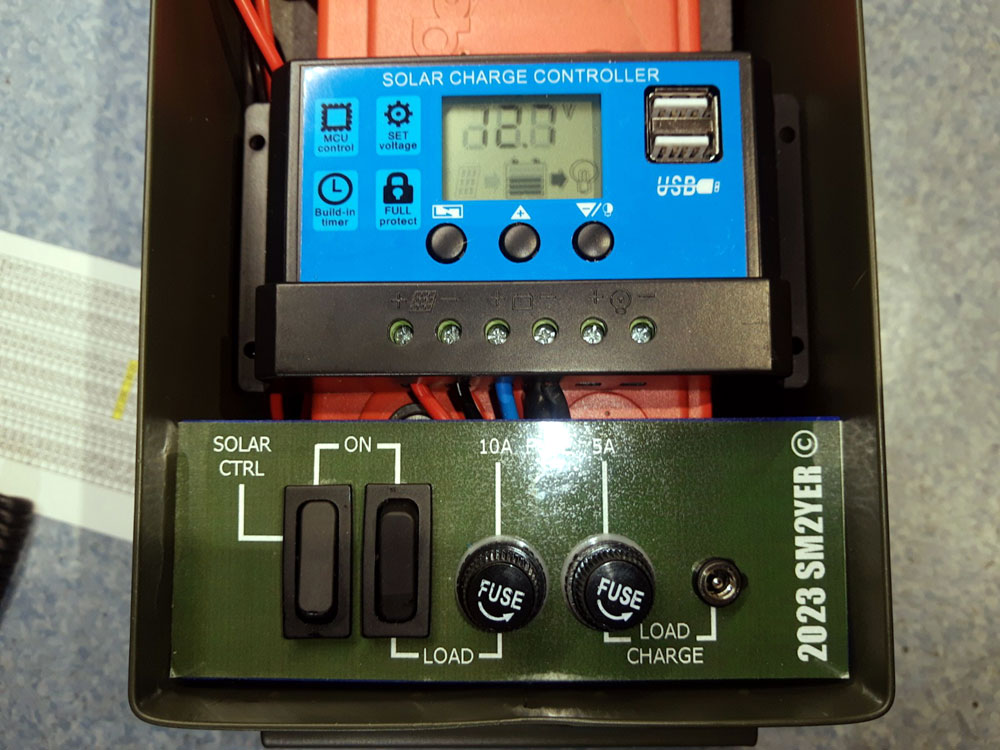

    'PowerBox v.2.0'

    Här kan du läsa mera om 'PowerBox v.1.0

    - Digitalt / Dator -
    Naturligtvis så måste man kunna köra digitala moder även från sitt sommar QTH. Har tidigare byggt ihop en väska för portabelt bruk, med den ska man kunna köra dom flesta digitala-moder. bl.a. FT8, JS8call, Winlink2000 och SWALE.

    Tanken är att väskan också ska följa med till mitt sommar QTH, kör då även mobilt bredband (Tele2) för att kunna ha internet åtkomst.


    DigiBox v.1.0



    Länkar / Leverantörer / Referenser
    Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

    Leverantörer:
    [L1] wimo.de

    Länkar / Referenser:
    [R1]


    'Disclaimer'
    The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners.

    Notera!
    Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör.

    Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan.

    Go Back!


    ©2010--2023 SM2YER Goran
