Renoverar en ICOM IC-R71E Kortvågsmottagare |
|
INDEX
|
Senast uppdaterat 2025.04.25 Har även testat frekvens noggranhet, den varierar lite mellan 20-45Hz (20-45ppm). Är lite osäker vad gäller drifts-tid på respektive mätning. Enl. spec. ska den vara < 30Hz efter en timmes drifts-tid.

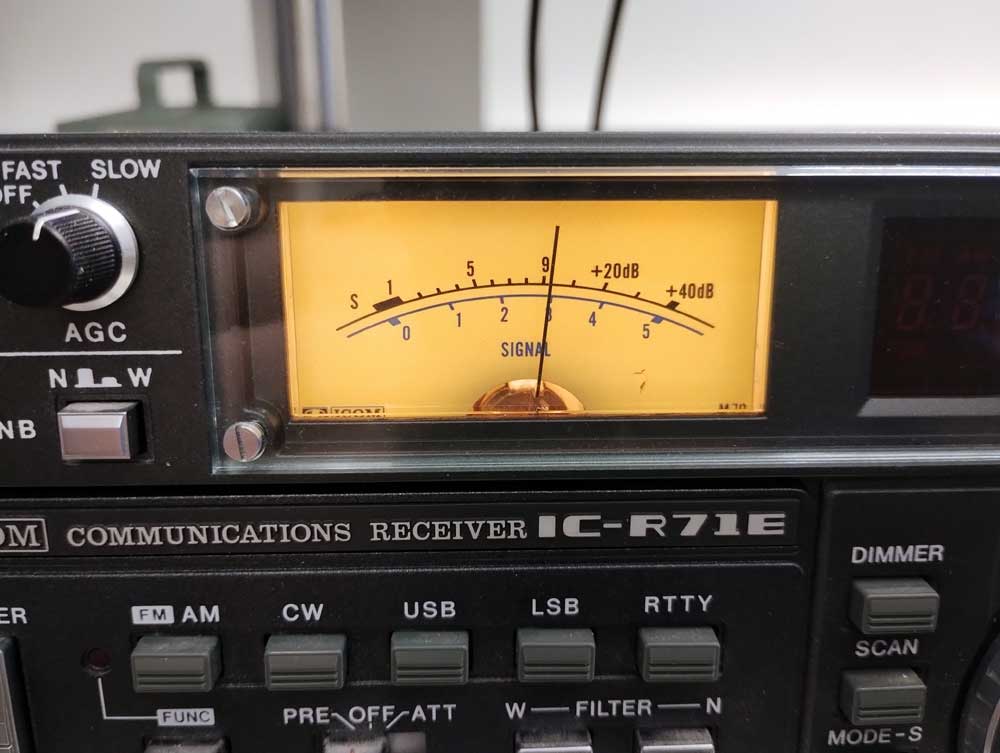

2025.04.23 Testar signalmätaren, den ska visa S0 vid -110dBm, S5 vid -97dBm och S9 vid -73dBm, den verkar att stämma någorlunda, visar lite för lågt i början av skalan och lite för högt i övre delen av skalan.

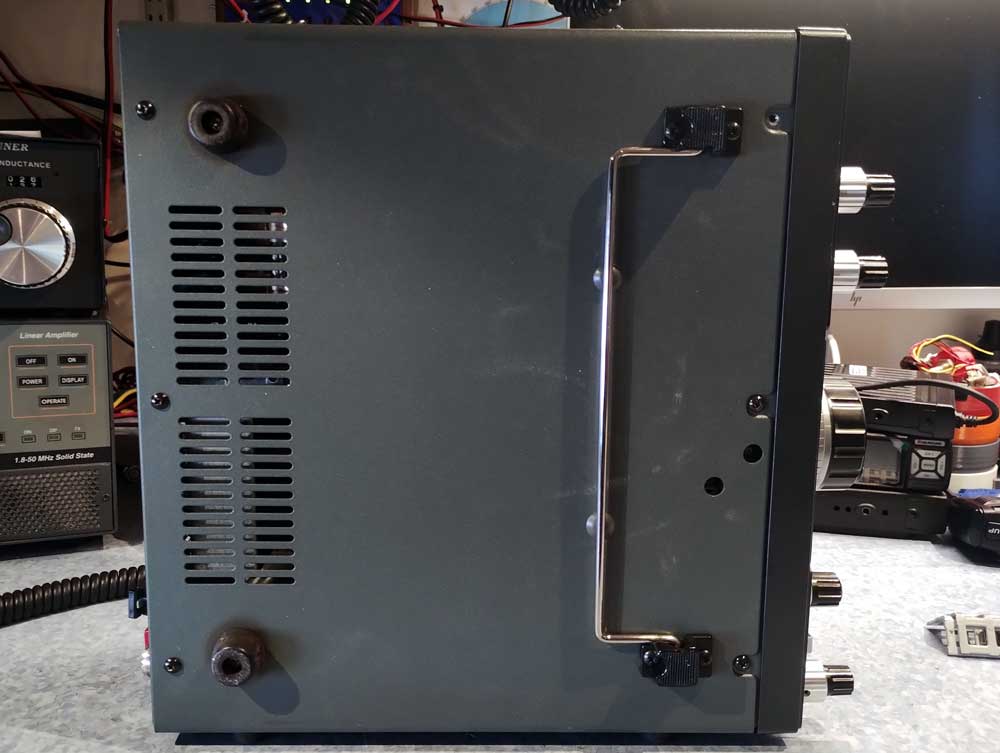

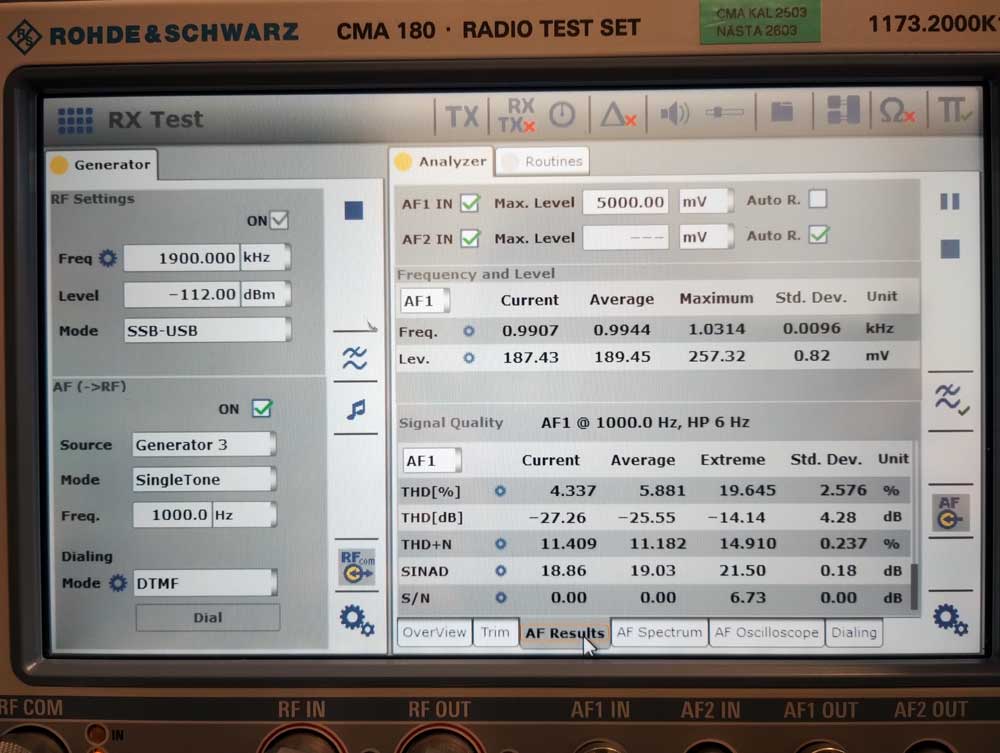

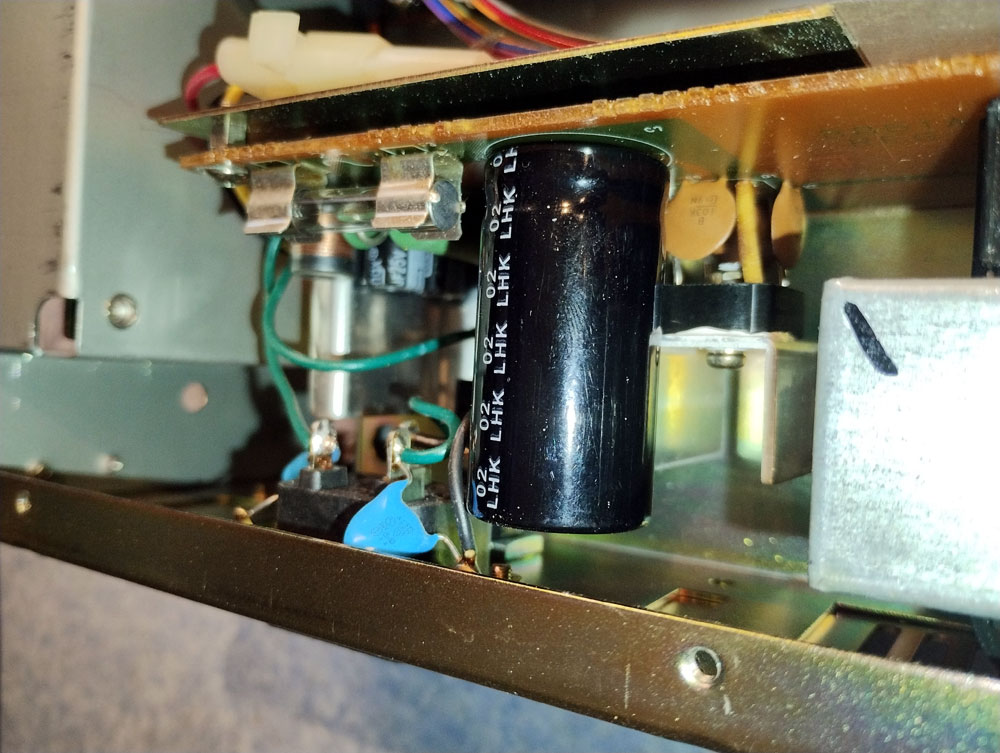

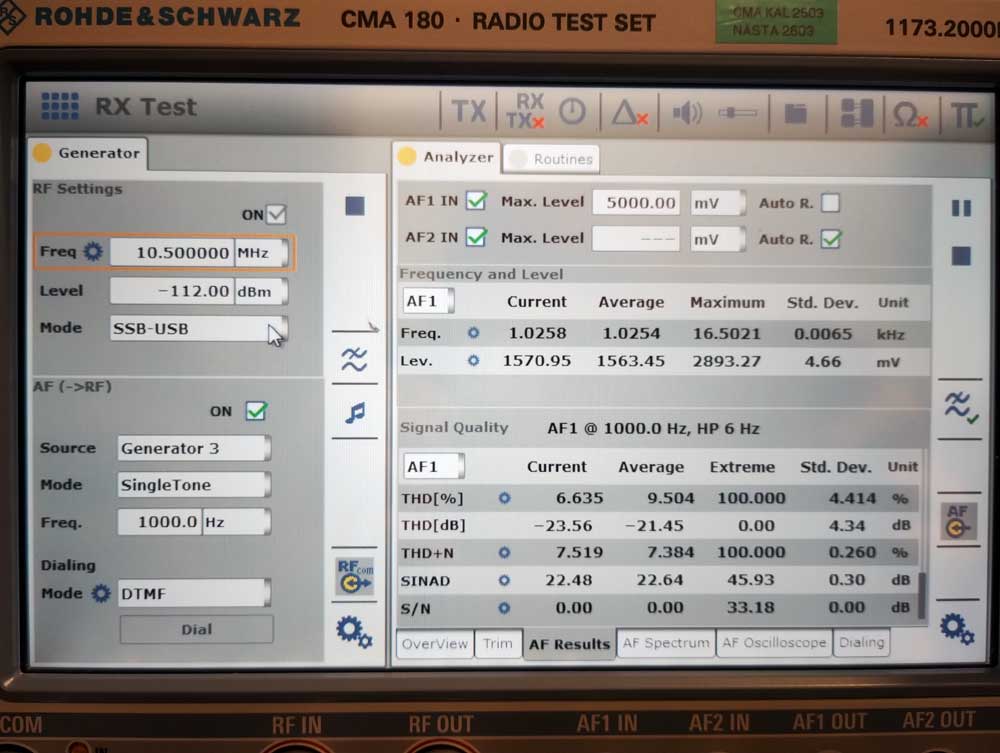

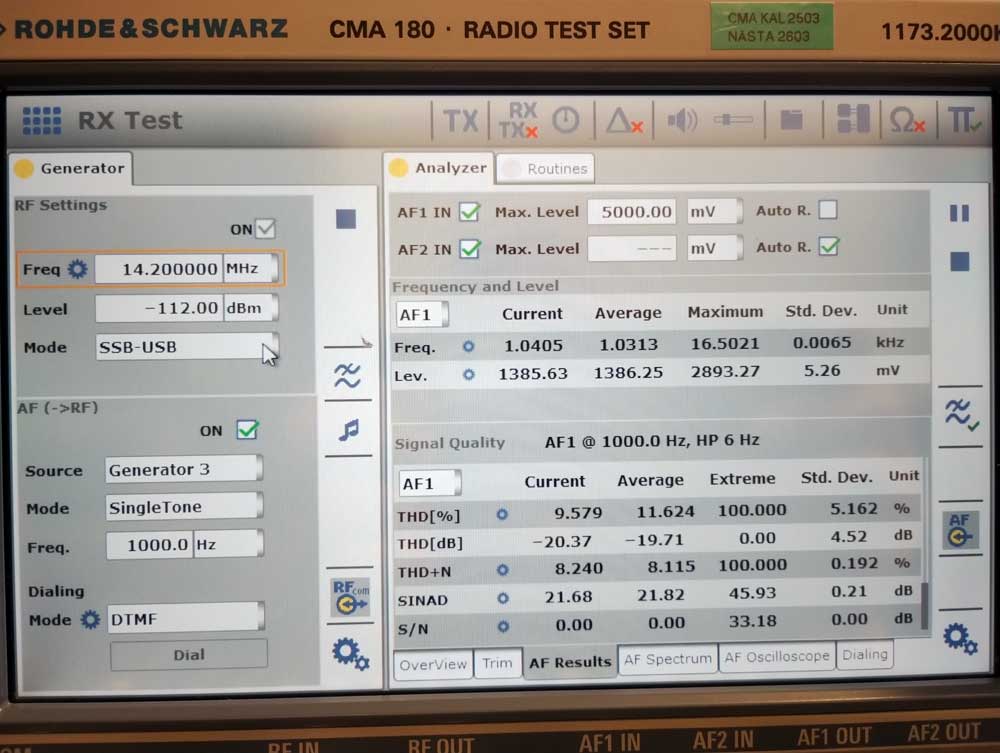

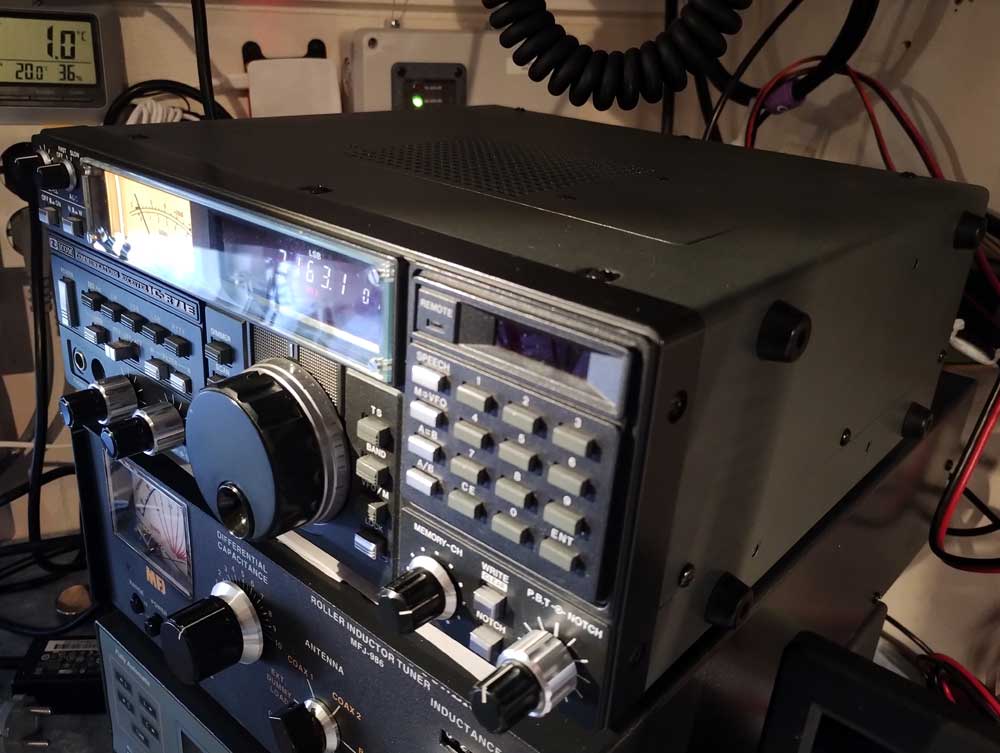

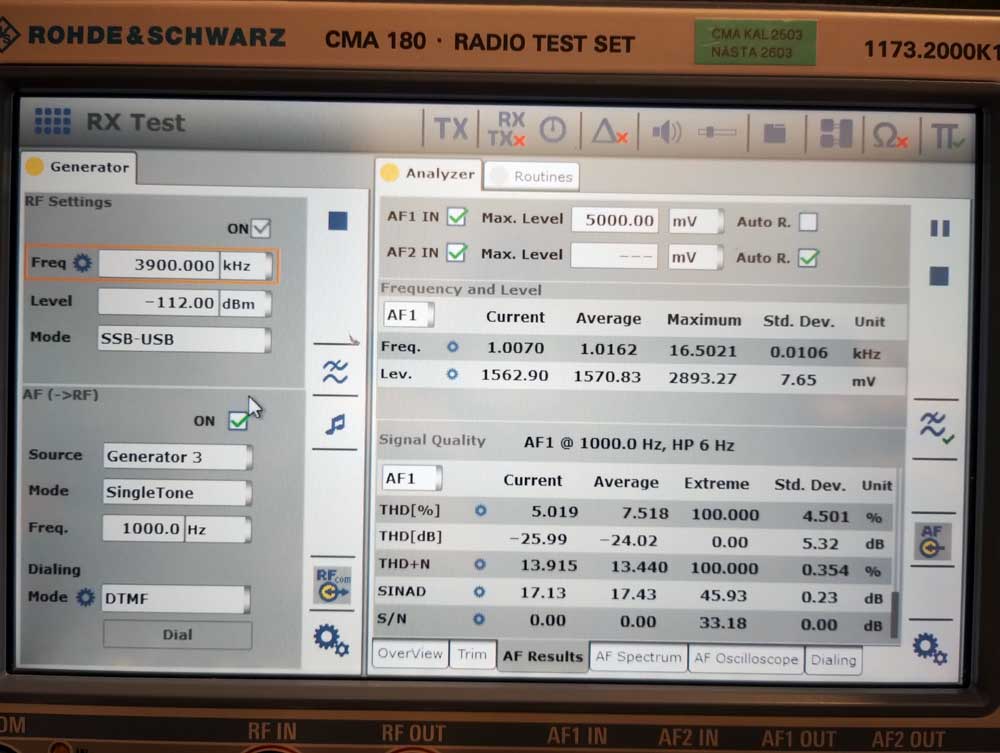

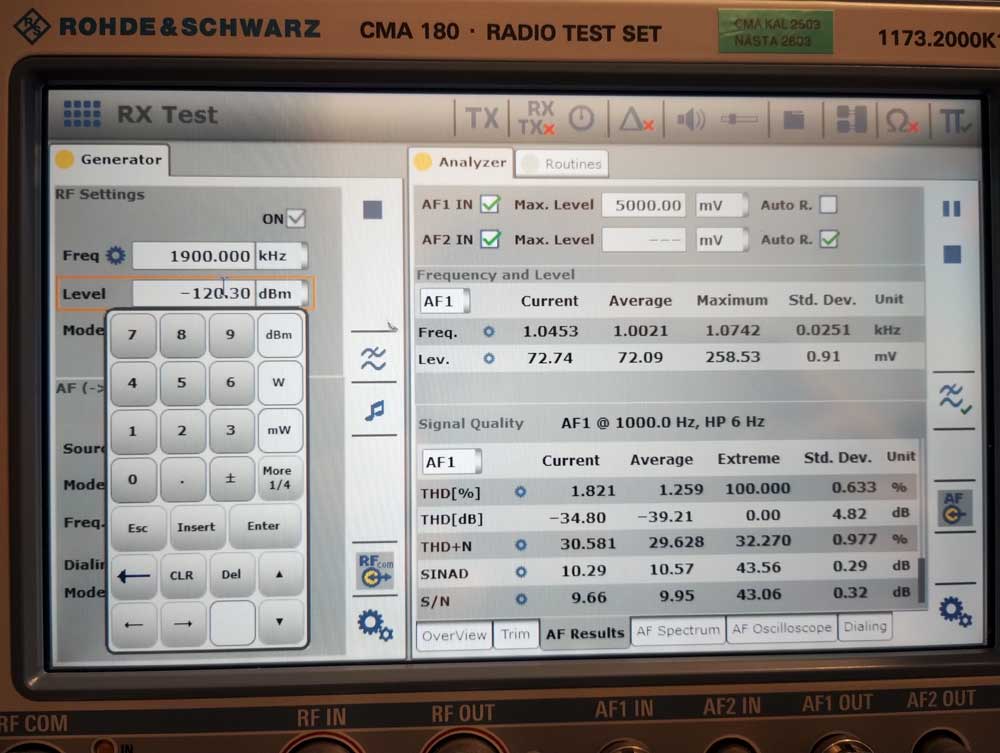

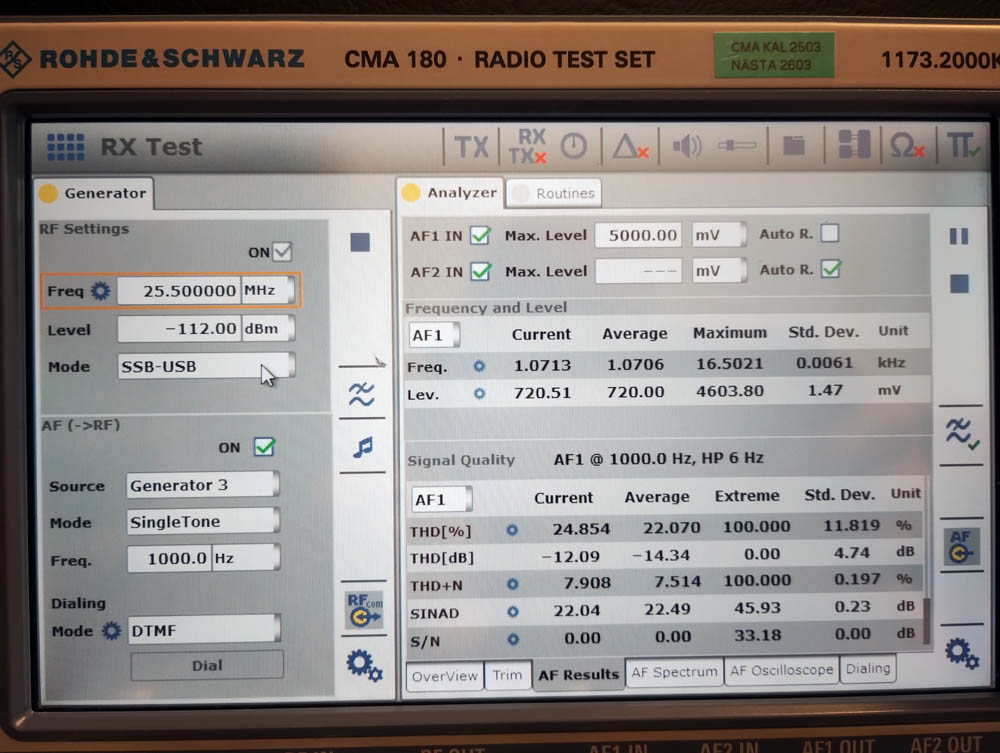

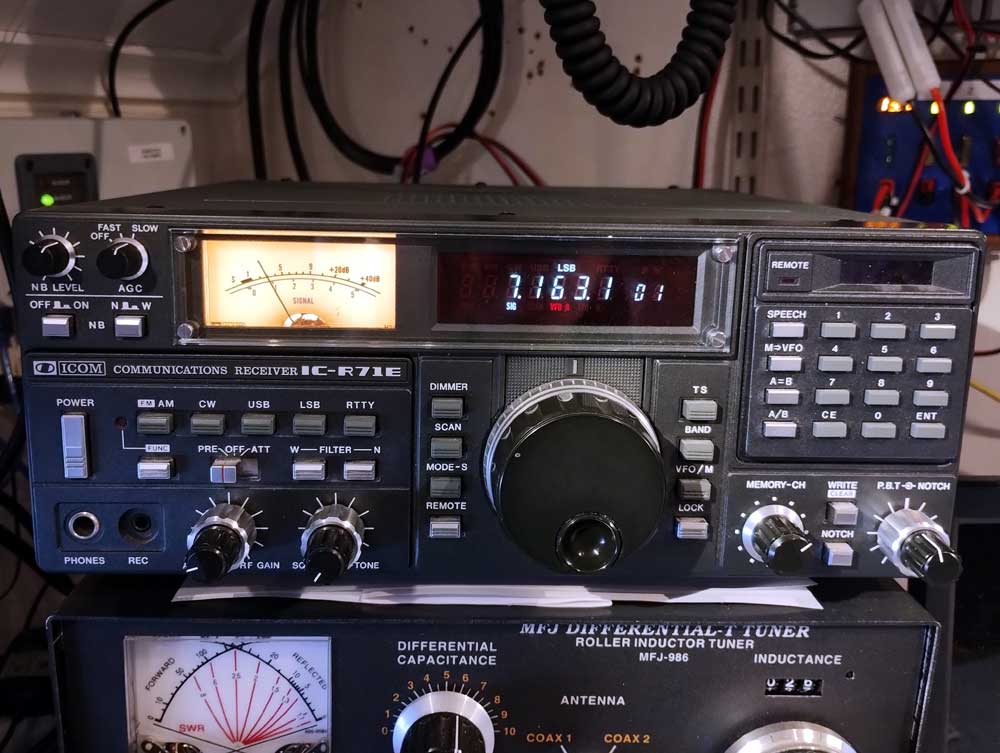

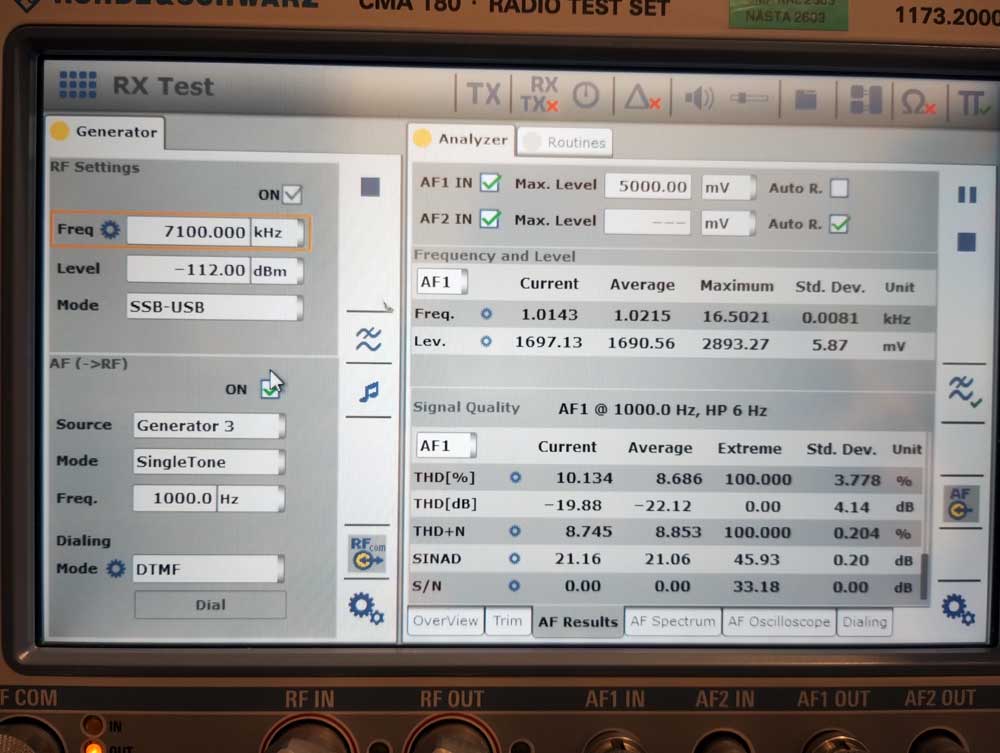

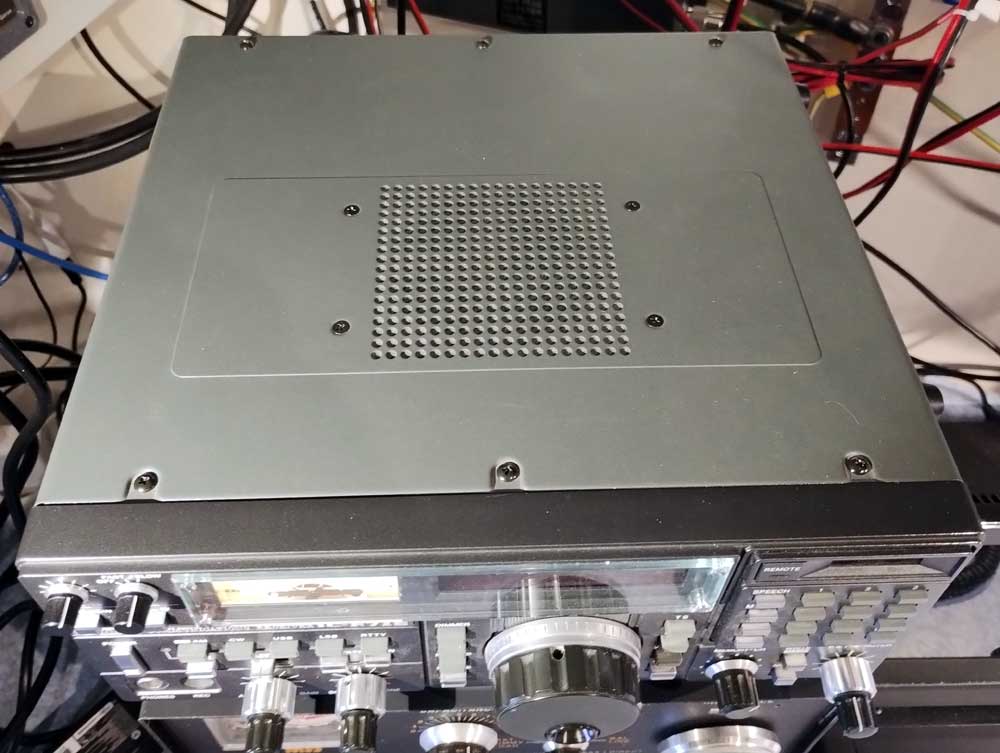

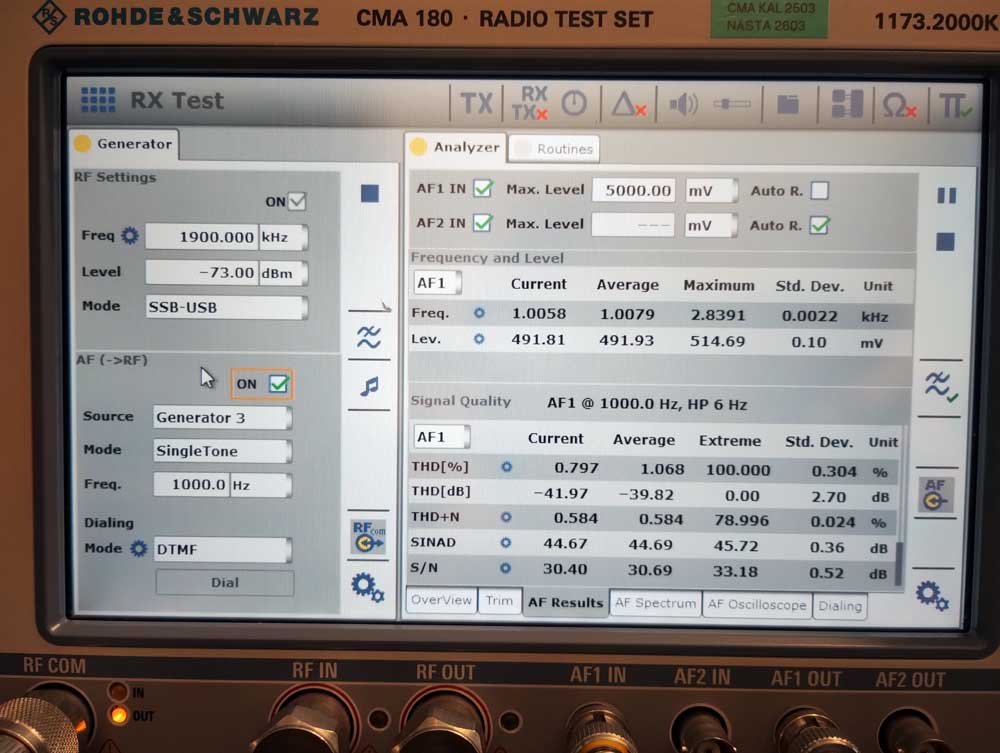

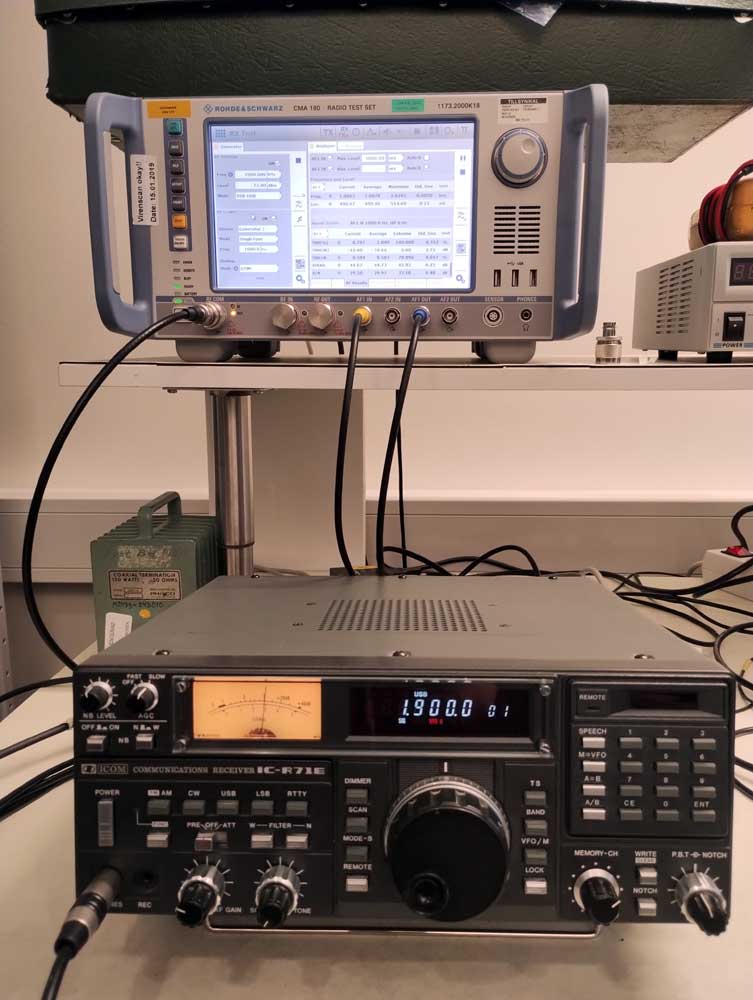

Testar mottagarens känslighet, Resultat >20dBm SINAD vid -112dBm input (Enl. manualen ska känsligheten vara >10dB S+N/N vid 1uV insignal)    Test @ 1,9MHz / 2,9MHz / 7,1MHz    Test @ 10,5Mz / 14,2MHz / 25,5MHz 2025.04.20 Så var det roliga slut, lossade frontpanelen och drog fast RF/AF gain potentiometern, skruvade tillbaka frontpanel och alla rattar, skruvade på botten / topp höljet. Testar radion under kvällen, och allt verkar nu att vara OK!   ICOM IC-R71E fram / baksida   ICOM IC-R71E Från vänster / Från höger   ICOM IC-R71E ovan / undersida Tar med radion på jobbet där vi har utrustning för att testa känslighet / selektivitet m.m. 2025.04.21 Lyssnar på Finska contest stationer på 40M / LSB, jämför frekvens och signal styrka med min 'YEASU FT-710 AESS' radio - Signalstyrkan ändras (sjunker) marginellt och frekvensen ligger exakt samma. Måste medge att ljudbilden är väldigt klar och tydlig, bakgrundsbruset t.o.m. aningen lägre enligt vad jag kan uppfatta med mina öron. 2025.04.12 Har uppgraderat nätdelen (REG UNIT) - Har lött om ALLA lödningar på kortet + bytt ut följande komponenter: Testade radion under e.m. / kvällen, kan inte notera något nätbrum i högtalaren + att brusnivån generellt verkar att ha sjunkit rejält, uppgraderinge av nätdelen verkar att ha gjort nytta. Under kvällen var radion igång totalt över fem timmar utan att stänga av sig själv en enda gång!.   ICOM IC-R71E nätdel / Testar... Lyssnade bl.a. på Huddinge ringen med SA0CCA 3762KHz, den gick riktigt bra på min 'KELEMEN DP-1608040-H' dipol. Spelade in en liten video snutt. 2025.04.06 Börjar med problemet att radion stänger av / inte går att starta upp. Lite kontaktrengöring i 'POWER' strömställaren + Byte av likriktarbrygga och elektrolyt kondensatorer i nätdelen. Öppnade radion och demonterade nätdelen, löder loss elektrolyt kondensatorerna (4st) och likriktarbryggan. Använder min avlödningsstation 'Luxorparts® 40496' 90W med pistolgrepp som jag tidigare har inhandlat från Kjell.com[L2]   Avlödningsstation 'Luxorparts® 40496' / Hylla med lödutrustning Man kan läsa mera om min löd utrustning -->Här! - Avslutade dagen med att beställa lite delar från 'Electrokit.se'[L1]  Beställning från Electrokit.se[L1] Kontrollmäter electrolyt kondensatorerna, dom verkar faktiskt att ha klarat sig riktigt bra trots kända värmeproblem från den linjära regulator kretsen. ToDo Som dom flesta 'projekt' så är där alltid något som kan göras bättre / annorlunda eller ändras lite på... Beskrivning  ICOM IC-R71E Tekniska data Kostnad Sammanställer kostnader t.o.m. 2025.04.16
Länkar / Leverantörer / Referenser Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer. Leverantörer: [L1] Electrokit.se [L2] Kjell.com Länkar / Referenser: [R1] ICOM IC-R71E User manual [R2] ICOM IC-R71E Service manual [R3] 15 vanligaste felen på Icom R-71A (Ursprung ICOM USA) 'Disclaimer' The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners. Notera! Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör. Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan. Go Back!
©2010--2025 SM2YER Goran |

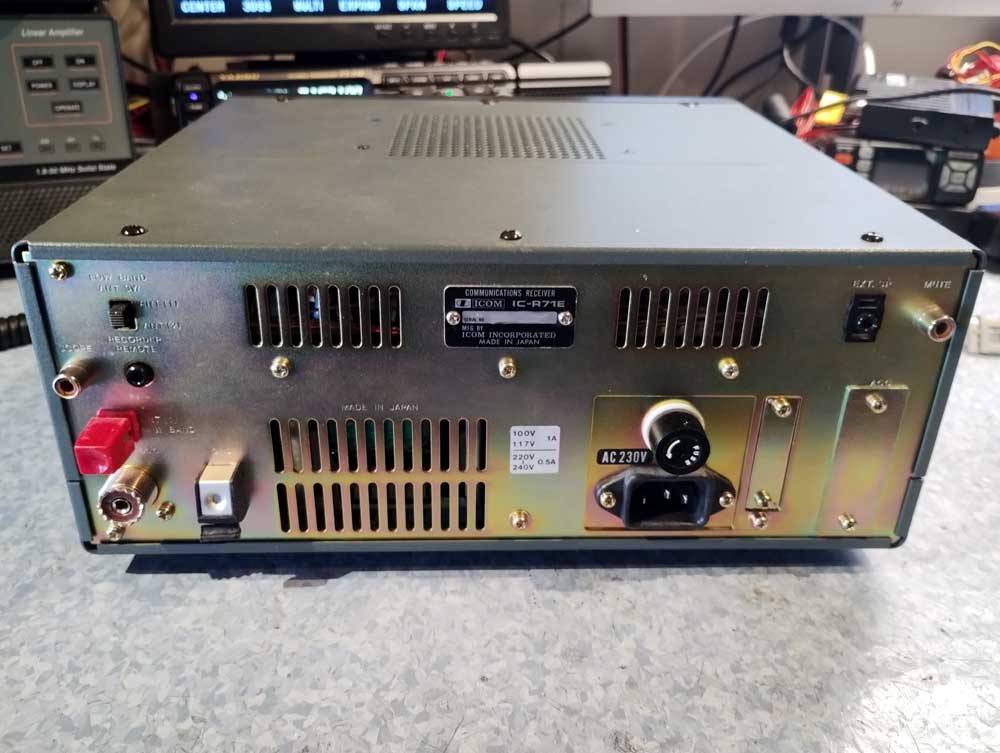

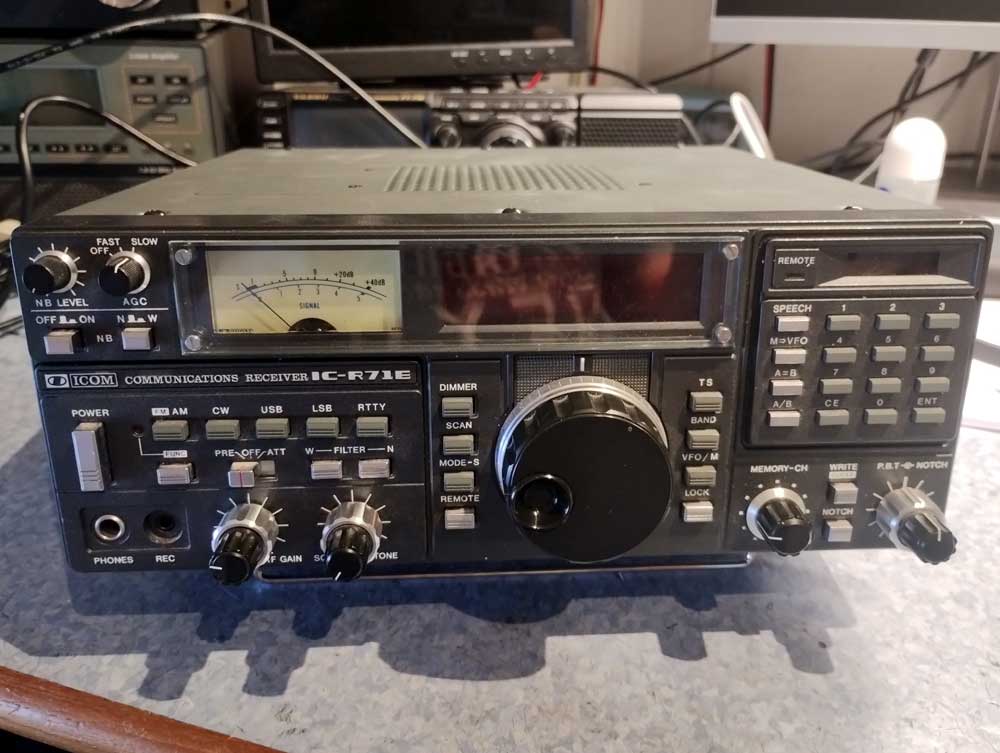

ICOM IC-R71E fram / baksida
