Inledning
Testar en portabel digital / analog portabel radio, radion är en RETEVIS RT82 (Säljs även som TYT MD2017)

Radion klarar både analog och digital kommunikation (DMR) på 2M(VHF) och 70cm(UHF) amatör radio banden

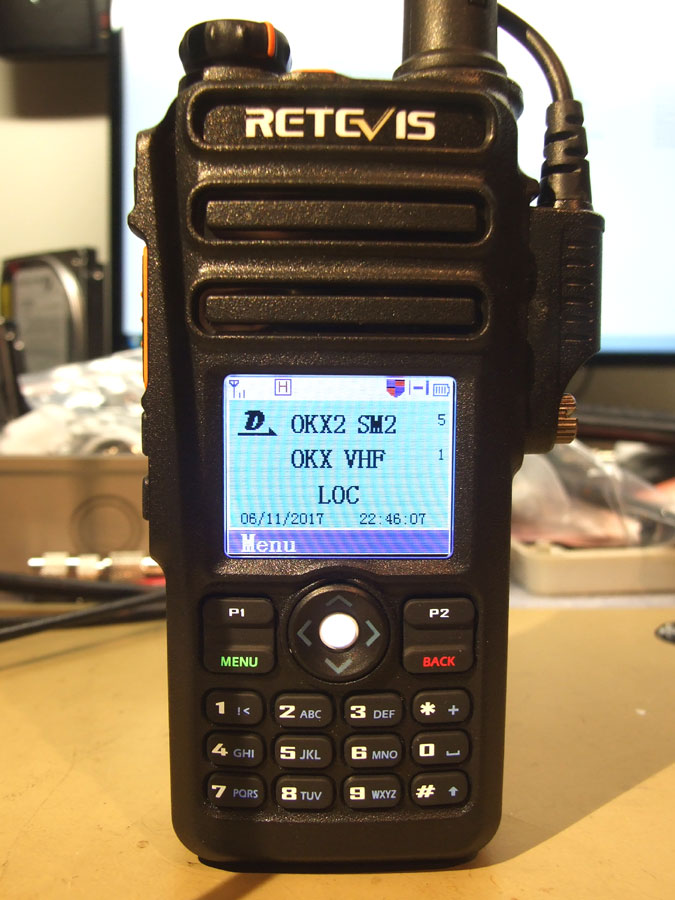

RETEVIS RT82

NOTERA-1! För att sända med dessa apparater krävs amatörradio certifikat och / eller tillstånd från Post & Telestyrelsen (PTS.se) - NOTERA-2! För att köra DMR radio mot en repeater krävs att radion klarar DMR TIER2 (Kan hantera TDMA TS1 & TS2) - NOTERA-3! att vissa apparater typ Baofeng DM5-R och GT-3 MkIV har TIER1, och kan därför INTE användas för repeater trafik.

Senast uppdaterat
2018.02.12 Hämtade ut min Retevis RT-82 radion idag, har ingen färdig kodplugg, det visar sig att programvaran klarar att ta in och öppna kodpluggar för MD380 utan problem. Där ligger naturligtvis inga kanaler inlaggda i kanal 'B' i zonerna (MD380 är ju en singel band radio)

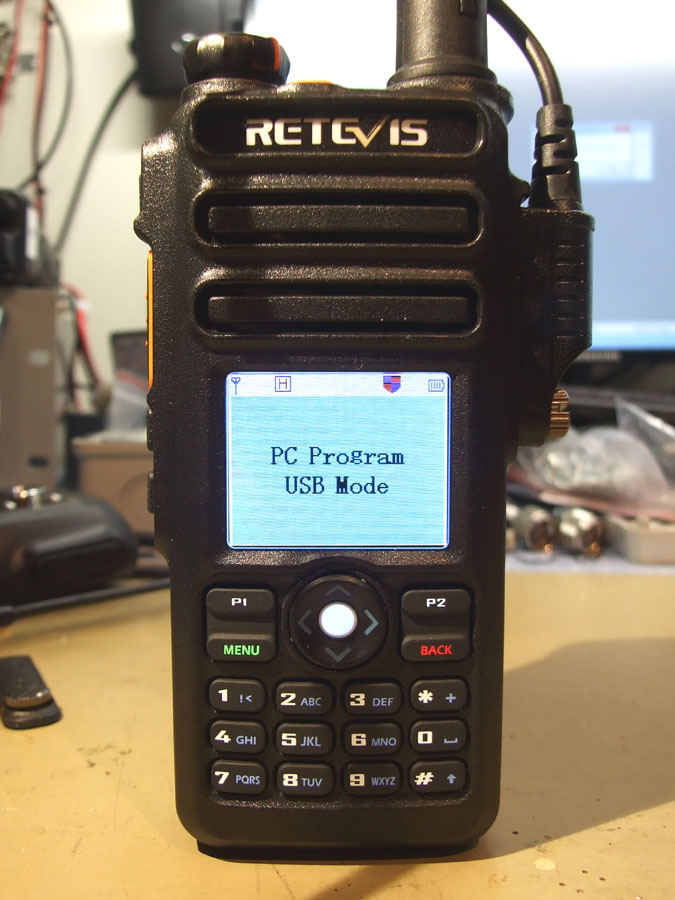

Laddar upp kod-plugg / Färdig för test

Då min MD-380 är en singel-band VHF apparat så ligger där naturligtvis bara VHF kanaler/repeatrar inlaggda i min första 'test-plugg' - Ska editera och lägga in lite UHF kanaler/repeatrar så småningom. Just nu kan jag bara testa lite analoga kanaler (Simplex / lokalt) - Har ingen DMR repeater inom räckhåll för att kunna köra med handapparat...

2018.01.04 Går och väntar på att få min DMR radio, har hittat hur man lyssnar på DMR på datorn direkt via 'brandmeister.network'[R5]

Bara att lägga in vilka talgrupper man vill lyssna på, ganska kul/praktiskt! - Spelade in en liten -->film! (38Kb .mp4 format)

38Kb film .mp4 format

Beskrivning

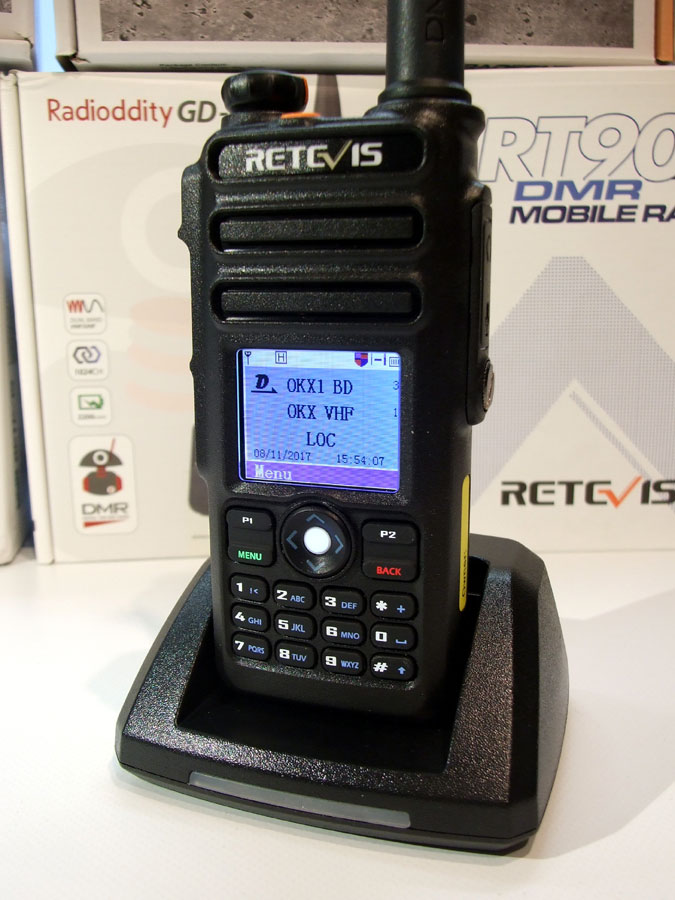

Retevis RT-82 / Med laddstation

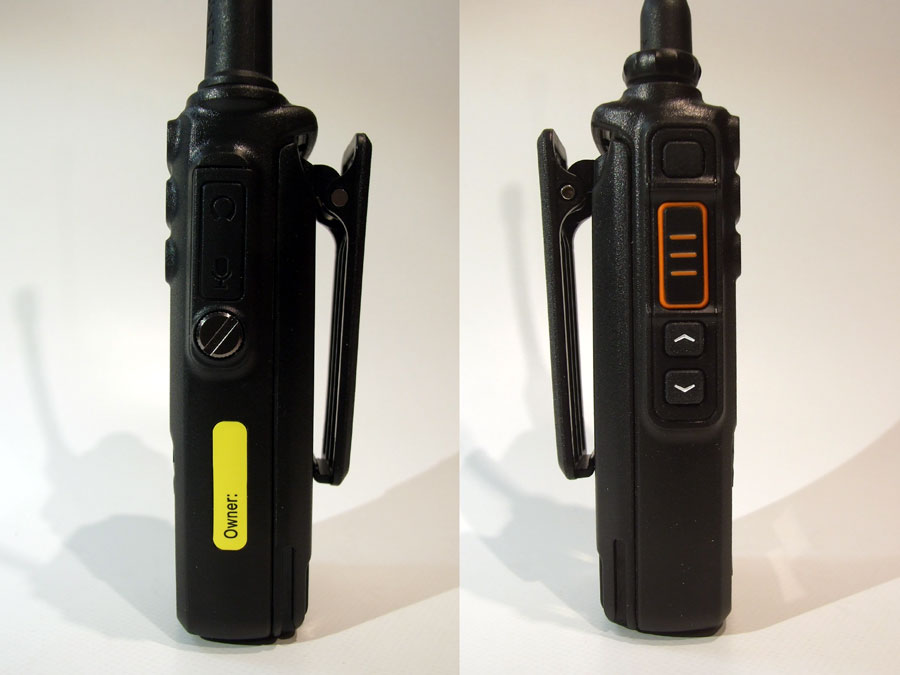

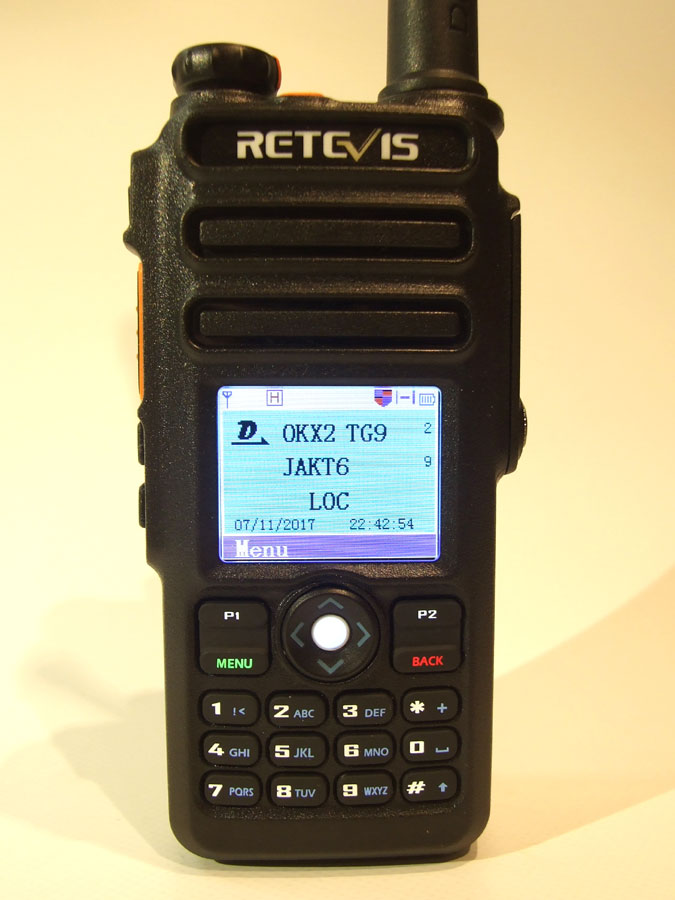

Retevis RT-82 Fram / Bak / Sida

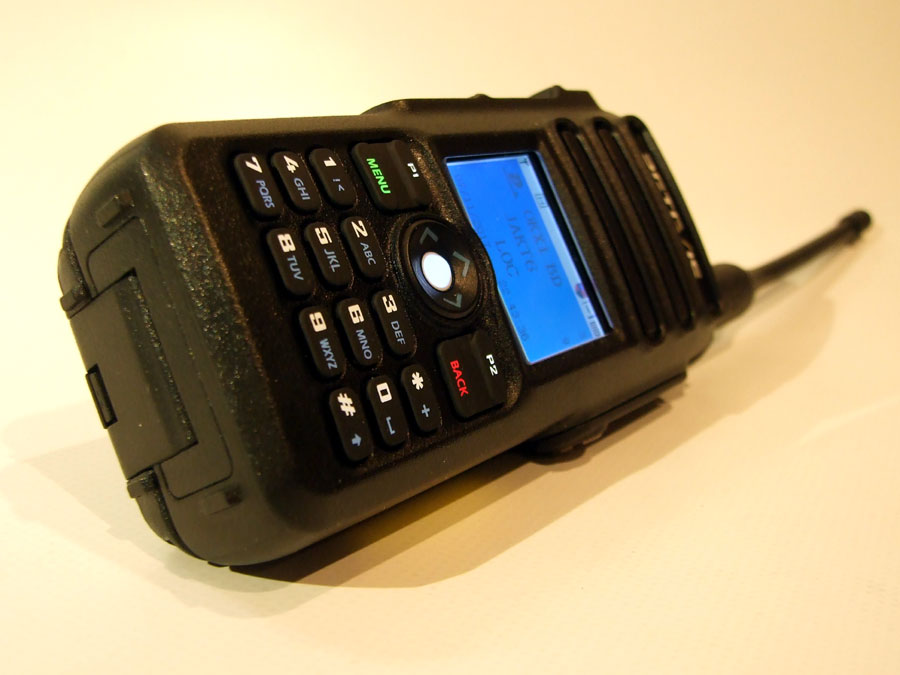

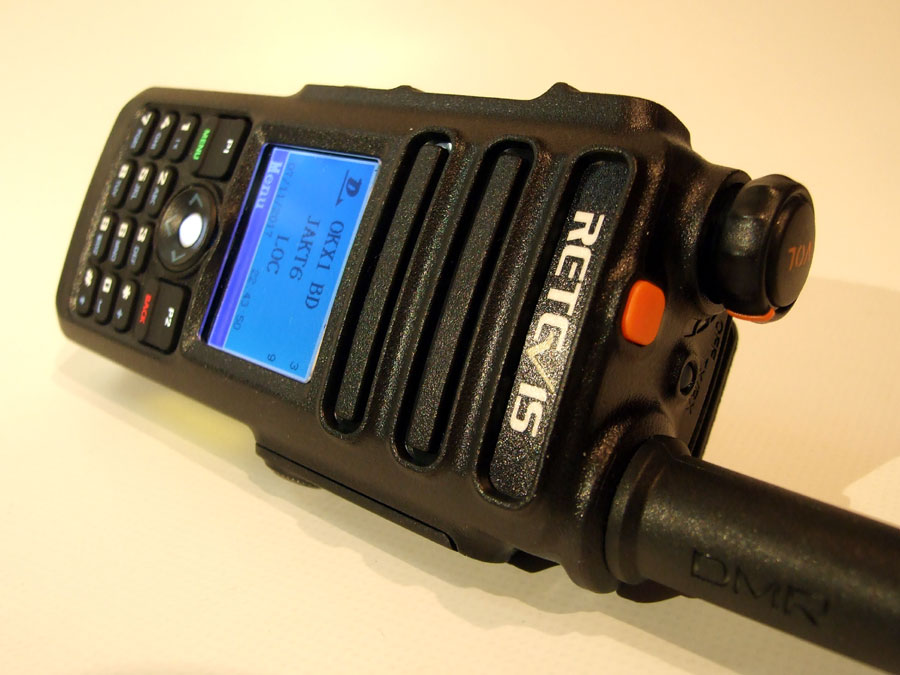

Retevis RT-82 Över / Under

Tekniska data 'RETEVIS RT82'
=====================================================================
Typ ............................... VHF/UHF Dualband analog / DMR radio

General Specification
Frequency ......................... 136-174 & 400-480MHz
Channel ........................... 3000
Frequency Stability ............... ± 1ppm
Operating Temperature ............. -30°C -- +60°C
Operating Voltage ................. 7.4V DC
Dimension(Hxuxd) .................. 131.5*36.8*64
Weight ............................ 300g(with battery)
Battery Type ...................... Li-in
Battery Capacity .................. 2200mAh
Antenna impedance ................. 50Ω
Audio output power ................ 1W @ 16Ω
Channel Spacing ................... 12.5KHz

Transmitter
Power ............................. UHF=<5W, VHF=<4W
Transmitter current ............... Analog=<1.6A Digital=<0.9A
Standby current ................... 0.18A
FM modulation mode ................ 11K0F3E @ 12.5KHz
                                    14K0F3E @ 20KHz
                                    16K0F3E @ 25KHz
4FSK digital mode ................. 12.5KHz(data only):7K60FXD
                                    12.5KHz(data and voice):7K60FXW
Modulation distortion ............. <5%
Hum & Noise ....................... =>45dB@25KHz
                                    =>40dB@12.5KHz
Adjacent channel power ............ =<60dB@12.5KHz
Audio response .................... +1~-3dB
Digital protocol .................. ETSI-TS102 361-1,-2,-3

Receiver
Analog Sensibility ................ 0.2µV @ 12dB SINAD
Digital Sensibility ............... 0.25µV(BER:5%)
Adjacent Channel Selectivity ...... =<-60dB@12.5KHz
Co-channel rejection .............. =>65dB
Spurious response ................. =>70dB
Rated audio distortion ............ <5%
Audio power ....................... 1W
Modulation noise .................. =>45dB@25KHz
                                    =>40dB@12.5KHz
=====================================================================

Några noteringar Plus :-)

Några noteringar Minus :-(

Digitalmode är inte helt okomplicerat...

Programmering

Budget / Transport

Kostnader t.o.m. 2018.01.19
=====================================================================
Inköp Retevis RT82 ..........................
=====================================================================


TRANSPORT LOG
=====================================================================

=====================================================================

Länkar / Leverantörer / Referenser
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

Leverantörer:
[L1] eBay.com

Länkar / Referenser:
[R1] registrera DMR id @ register.ham-digital.net
[R2] Information om DMR på Svenska
[R3] DMR aktivitet nationellt
[R4a] DMR aktivitet Lokalt SM2 kalix
[R4b] DMR aktivitet Lokalt SM2 Överkalix
[R5] BRANDMEISTER Dashboard @ brandmeister.network
[R6] RETEVIS RT90 Användar manual (Engelsk)
[R7] Vår lokala klubb SK2HG
[R8] SK7BQ DMR 'HowTo' skriven av SM7FLD (Mycket bra!)
[R9] Wikipedia om DMR
[R10] En komplett guide Amateur_Radio_Guide_to_DMR.pdf (DMR in US)
[R11] Bra introduktions film på YouTube av Kevin Loughlin
[R11] DMR användar Databas @ dmr-marc.net
