Inledning
Testar en portabel digital / analog portabel radio, radion är en Radioddity GD-77 - Antagligen den just nu billigaste dualband handapparaten som klarar 'Äkta' DMR (Tier2) på marknaden!

Radion klarar både analog och digital kommunikation (DMR) på 2M(VHF) och 70cm(UHF) amatör radio banden

Radioddity GD-77

NOTERA-1! För att sända med dessa apparater krävs amatörradio certifikat och / eller tillstånd från Post & Telestyrelsen (PTS.se) - NOTERA-2! För att köra DMR radio mot en repeater krävs att radion klarar DMR TIER2 (Kan hantera TDMA TS1 & TS2) - NOTERA-3! att vissa apparater typ Baofeng DM5-R och GT-3 MkIV har TIER1, och kan därför INTE användas för repeater trafik.

Senast uppdaterat
2018.03.08 Har kört med GD-77'an ett par veckor nu, den fungerar riktigt bra! - Lätt att programmera och lätt att använda. Kör en egen 'avskalad' kodplugg och tänkte komplettera med kontakter så att man kan se vem det är som kör. Normalt visas bara DMR-ID men om ID finns i kontakt listan så visas även amatörradio signal (call). Nu visar det sig att firmware v.2.06.06 och CPS programvaran v.1.1.8 bara klarar 256 kontakter.

Uppdaterar... / Uppdaterad radio!

Uppdaterar till firmware v.3.0.6 och CPS programvaran till v.2.0.5. Börjar med att nollställa radion till 'factory default' genom att hålla 'sido knapp 1' + 'nummer knapp 1' intryckta samtidigt som radion sätts igång. Därefter är det bara att köra ut .bin filen till radion.

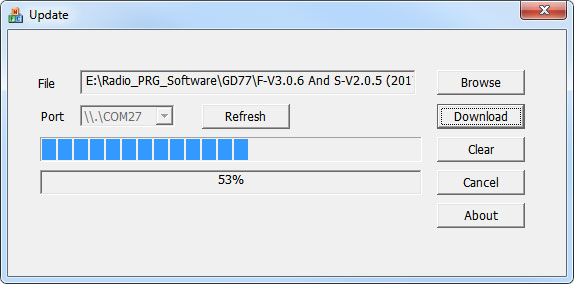

Programvara för uppdatering.

Med firmware v.3.0.6 och CPS v.2.0.5 kan man du ha 1024 digitala kontakter i listan, där finns även en del andra uppdateringar. Radion kan nu visa amatörradio signal direct i displayen.

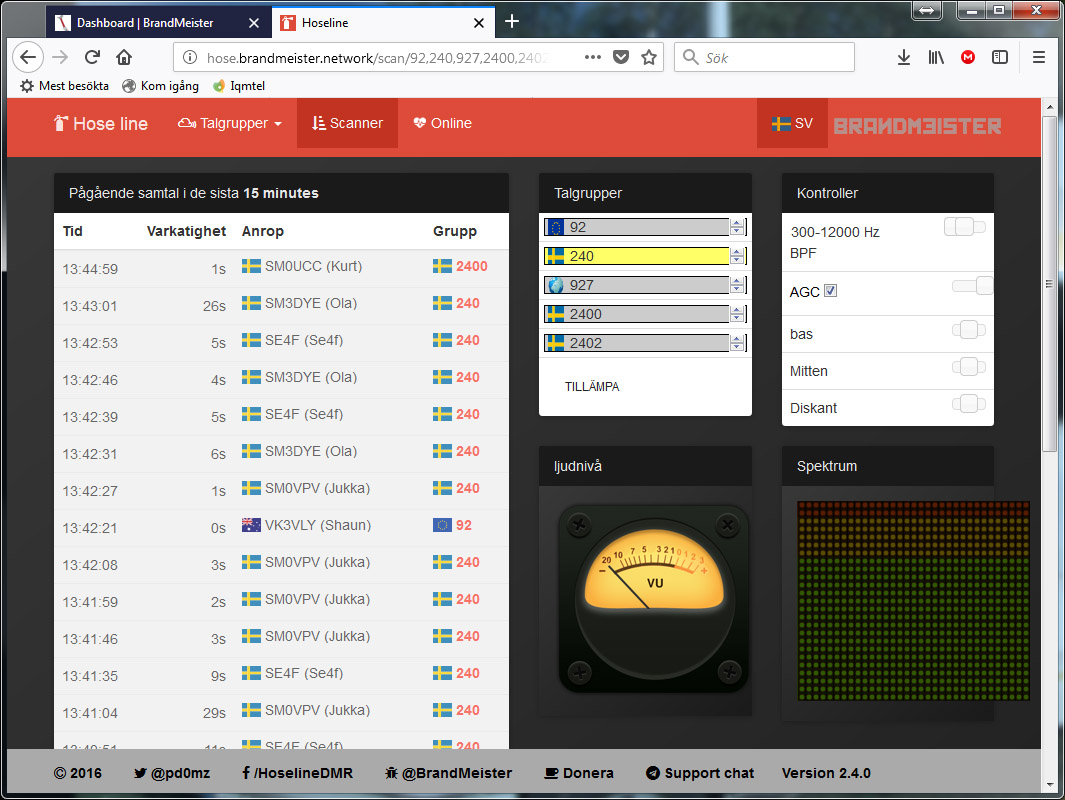

2018.01.04 Går och väntar på att få min DMR radio, har hittat hur man lyssnar på DMR på datorn direkt via 'brandmeister.network'[R5]

Bara att lägga in vilka talgrupper man vill lyssna på, ganska kul/praktiskt! - Spelade in en liten -->film! (38Kb .mp4 format)

38Kb film .mp4 format

Beskrivning

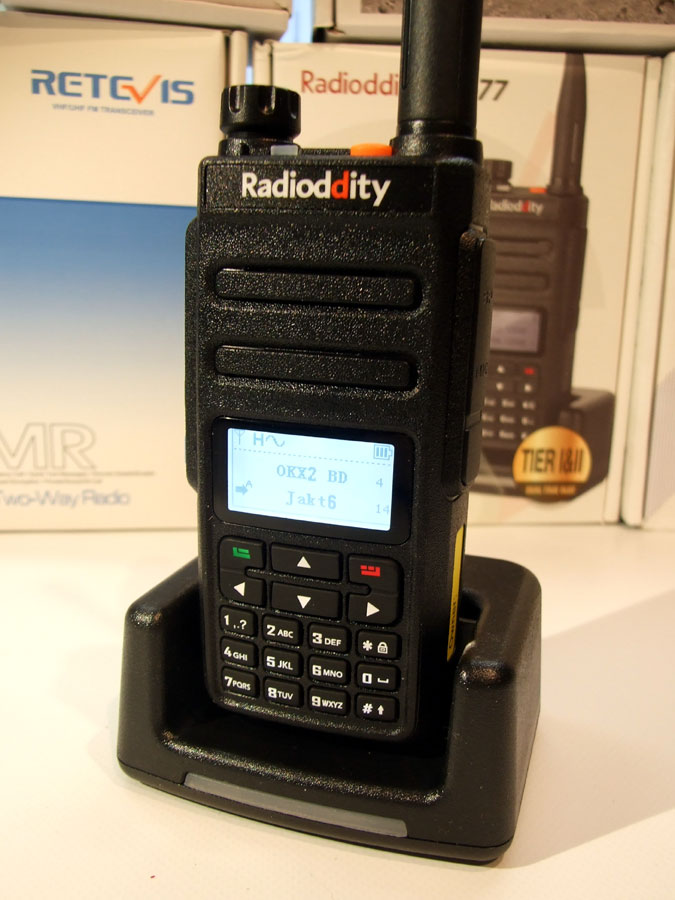

Radioddity GD-77 / Med Laddstation

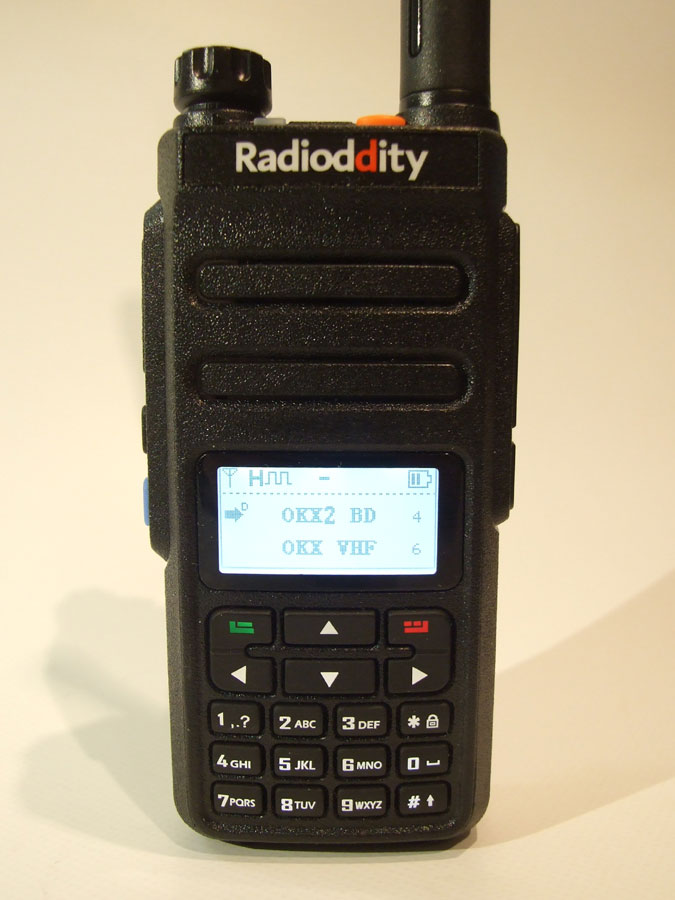

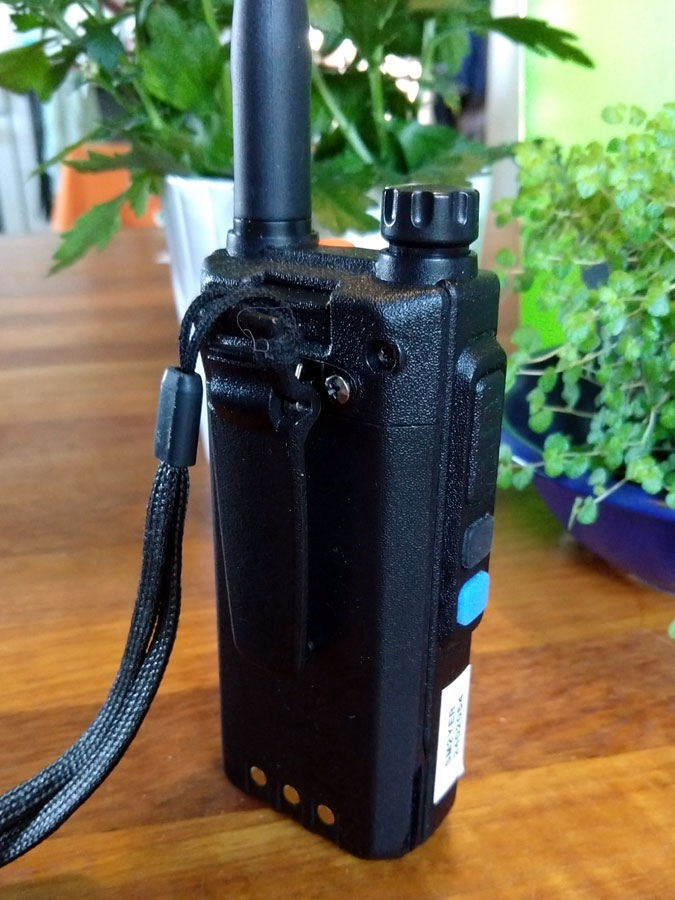

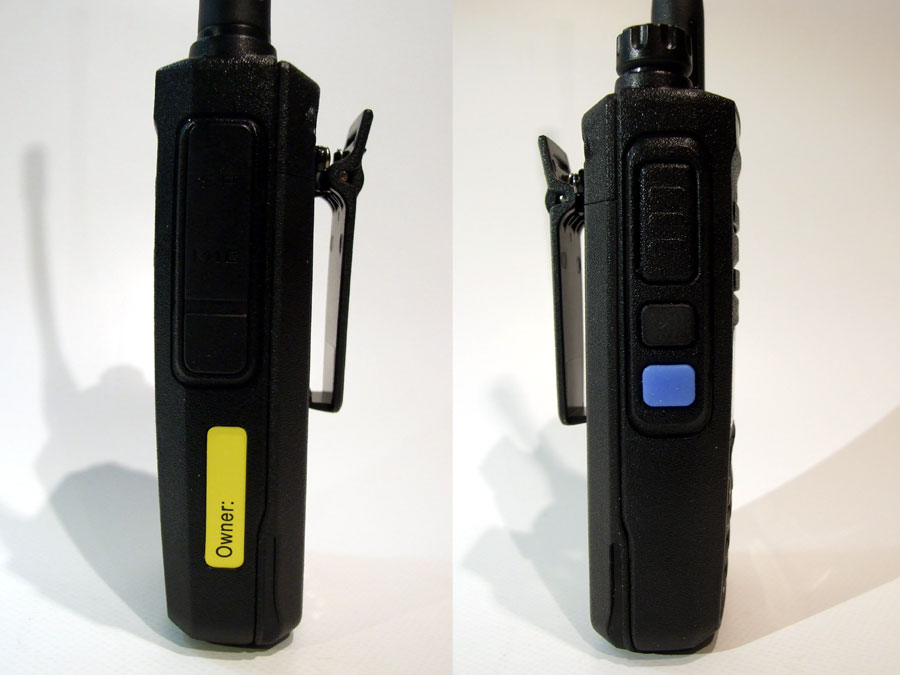

Radioddity GD-77 Fram / Bak / Sida

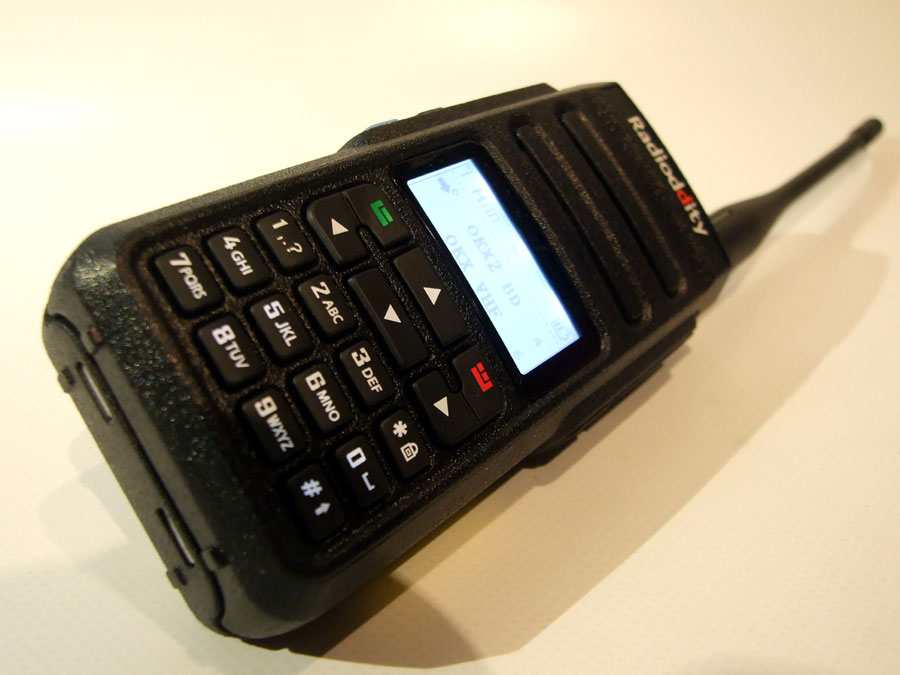

Radioddity GD-77 Över / under

Tekniska data 'Radioddity GD-77'
=====================================================================
Typ ............................... VHF/UHF Dualband analog / DMR radio

General
Frequency range ................... 136-174/400-470MHz
Channel ........................... 1024
Frequency stability ............... ±1ppm
Operating temperature ............. -30°C ~ + 60°C
Voltage ...........................  7.4V DC

Receiver
Analog sensibility ................ 0.2µV @ 12dB SINAD
Digital sensibility ............... 0.25uV(BER:5%)
Adjacent channel selectivity ...... <=-60dB@12.5KHz
Co-channel rejection .............. >=65dB
Spurious response ................. >=70dB
Audio response .................... +1 to -3dB
Rated audio distortion ............ <5%
Audio power ....................... 1W
Modulation noise .................. =45dB@25KHz /=40dB @12.5KHz

Transmitter
Power ............................. High:5W Low:1W
Transmit current .................. Analog=1.6A Digital=0.9A
Standby current ................... 0.15A
FM modulation mode ................ 11K0F3E @ 12.5KHz 14K0F3E @ 20KHz
                                    16K0F3E @ 25KHz
4FSK digital mode ................. 12.5KHz Data only:7K60FXD
                                    12.5kHz Data and voice:7K60FXW
Modulation distortion ............. <5%
Hum and noise ..................... >=45dB@25KHz / >=40dB@12.5KHz
Adjacent channel power ............ <=-60dB@12.5KHz
Audio response .................... +1 to -3dB
Antenna port spurious ............. 9KHz-1GHz: <=-36dBm
                                    1GHz-12.75GHz: <=-30dBm
Digital protocol .................. ETSI-TS102 361-1,-2,-3
=====================================================================

Några noteringar Plus :-)

Fungerar bra

Bra mekanisk design

Prisvärd

Några noteringar Minus :-(

Digitalmode är inte helt okomplicerat...

Mottagaren är av typen 'direct conversion'

Är känslig för starka signaler i närheten

Lite enklare / otydlig display

Programmering
Radioddity använder egen programvara, (Väldigt lik MD-2017 programvaran) - I Radioddity programvaran kan man importera kanaldata / digital kontaktlista direkt från en .csv fil, det är mycket bra!

Budget / Transport

Kostnader t.o.m. 2018.02.14
=====================================================================
Inköp Radioddity GD-77 .......................... 865,70 sek
=====================================================================


TRANSPORT LOG
=====================================================================
2018-02-13 20:05 Coop Överkalix Sverige Försändelsen har levererats
2018-02-13 11:05 PostNord Sverige Mottagaren har aviserats via sms
2018-02-13 10:39 Försändelsen har levererats till ett serviceställe
2018-02-13 06:21 Luleå Sverige
2018-02-13 01:05 Luleå Sverige Försändelsen är på väg
2018-02-12 21:26 Luleå Sverige Försändelsen är på väg
2018-02-11 20:16 Örebro Sverige Försändelsen är på väg
2018-02-08 19:43 Taulov Pakkecenter - TLP Danmark Försändelsen är på väg
2018-02-06 03:43 AMAZON EU SARL CO
=====================================================================
