- KENWOOD TS-830S / HF-Tranceiver - |
|
2008.02.29 Kompletterade med en extern DSP idag. Har sedan tidigare även använt TIMEWAVE enheterna DSP-9 / DSP-59+ och DSP-599zx tillsammans med bl.a. ICOM IC-751 / YAESU FT-1000MP och KENWOOD TS-940SAT. Jag har alltid gillat TIMEWAVE's DSP enheter som alla har fungerat utmärkt.

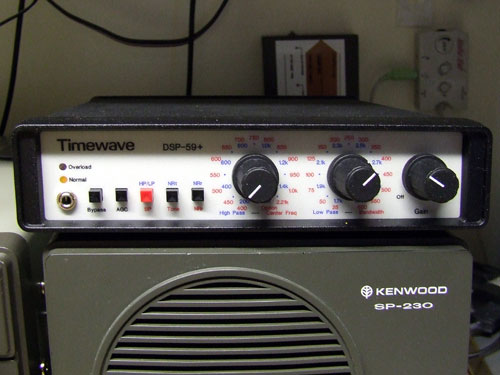

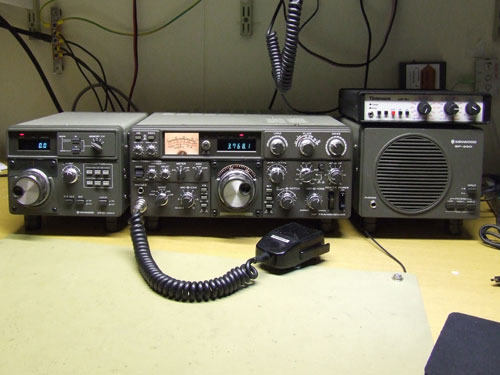

Kenwood TS-830S Line + TIMWWAVE DSP-59+

TIMEWAVE DSP-59+ Serie# 46587
2008.02.26 Har du lagt en omgång reservrör (NOS) på hyllan för framtida bruk. Kollade även mitt tidigare 'lager' och noterade att jag hadde ett nytt drivrör liggande sedan tidigare. (Samma driv som i DRAKE TR4c)

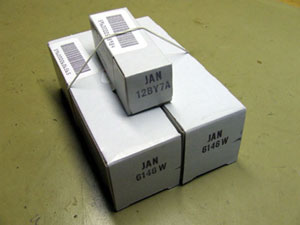

1st Drivrör 12BY7A och ett matchat par slutrör 6146W
2008.02.18 Öppnade tranceivern i kväll för att ta bort oxid/smörja potentiometrarna för AF(Ljud volym) och CAR(CW bärvåg) - Efter smörjning så är nu båda kontrollerna helt fria från glapp, passade även på att smörja BAND och MODE omkopplarna. (Använde CRC 2-26 ELECTRO)

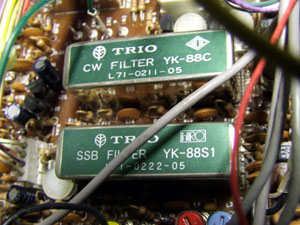

Noterade även att riggen var utrustad med två filter för 8,83MHz MF. YK88C (500Hz CW-Filter) och YK88S1 (1,8KHz SSB-Filter)

YK88C (500Hz CW-Filter) och YK88S1

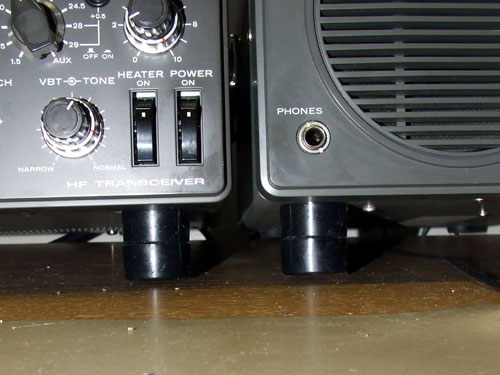

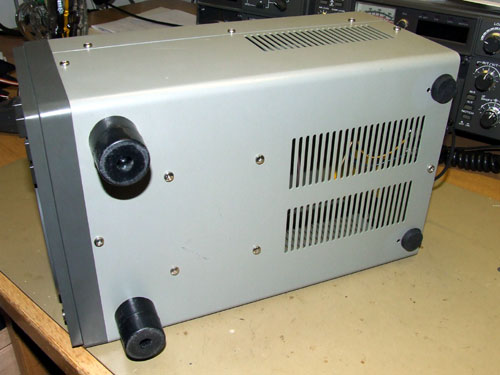

2008.02.17 Gjorde en 'Mini-MODS' i kväll för att få fronten i rätt lutning på apparaterna. Då det inte följde med några förhöjnings plast fötter (Plastic Extention Feet - J02-0047-14) så skruvade jag helt enkelt loss dom bakre, ersatte plåtskruvarna med maskinskruv M4x12mm och skruvade fast dom ovanpå dom främre plastfötterna, se bilderna.
(Sparar plåtskruvarna för att kunna återställa) Satte självhäftande gummifötter bak.

TS-830S Line

TS-830S Line
2008.02.17 Loggade in på 'SSA-Bullen' på 3673KHz på morgonen,- fick 59+ i signalrapport,- så den verkar att fungera som den ska. Har lite hög SWR på vissa frekvenser när jag kör på Carolina Windom antennen. Körde därför på bredbands-dipolen. Måste skaffa en antenna tuner!.
Riggen verkar att ge i det närmaste full uteffekt,- tänker ändå skaffa fram reservrör att lägga på hyllan som reserv. Minnesnotering: Drivrör 12BY7A/12BV7/12DQ7 - Slutrör 6146B.
2008.02.15 Provkörde min 'nya' rigg idag. Verkar att fungera, lite skrap i AF-Gain och Carrier rattarna, annars OK. Har just nu ingen antenna tuner så jag är lite osäker på hur mina antenner är matchade.
Riggen kommer direkt från sin tidigare ägare i Kramfors. Den åkte lastbil upp under natten, ett mycket förträffligt arrangemang då den tidigare ägaren inte ens behövde packa den.

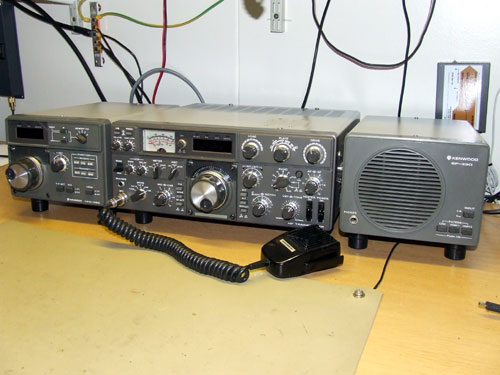

Line VFO-230 / TS-830S / SP-230
Köpte en hel 'Line' bestående av Tranceiver TS-830S, Extern VFO-230 och högtalare SP-230. Säljaren hadde även ett station monitor scope SM-220 men jag köpte inte den eftersom jag har haft ett tidigare och tyckte inte att det var något större behov för ett sånt.
Hela 'Linen' är i ypperligt skick, ingen rökare här inte! - det syns inte att grejerna är använda!,- den enda lilla skönhetsfläcken är en liten repa uppe på framkanten på högtalaren. I övrigt finns INTE EN repa någonstans! Se bilderna nedan!

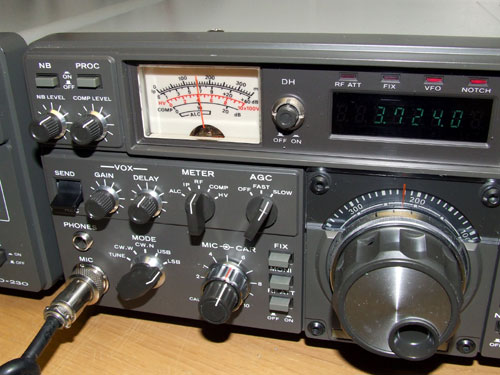

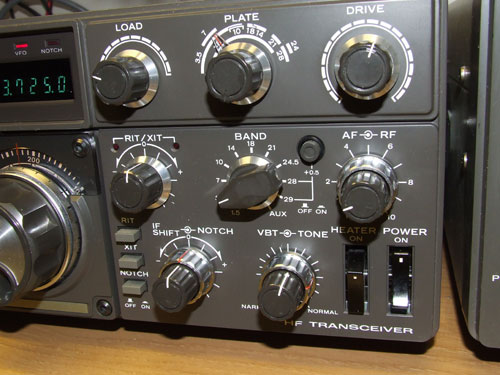

Närbild Front

Närbild Front
Tranceivern är tillverkad i September 1981 enligt serienummer dekodning nedan, när man kollar på RigPix så tillverkades modellen från 1981 så det verkar att stämma. (Min tranceiver har serienummer 1090717)

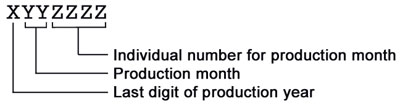

Kenwood serial number decoder
===============================================
Sample: 31100112 equals November 1983 identity number 00112
===============================================

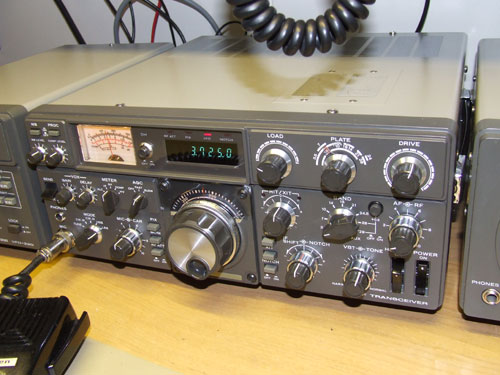

Närbild Tranceiver TS-830S Serie# 1090717

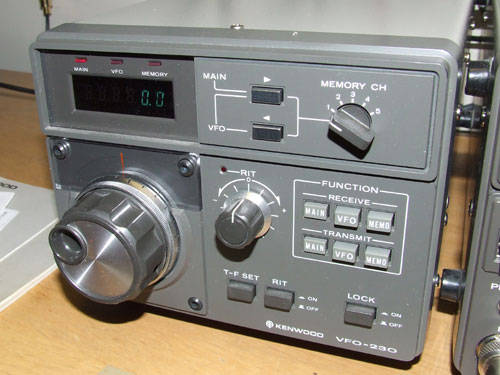

Närbild Extern VFO-230 Serie# 1020650

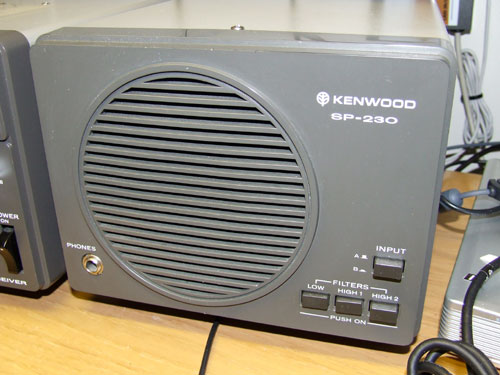

Närbild Högtalare SP-230 Serie# 2060050

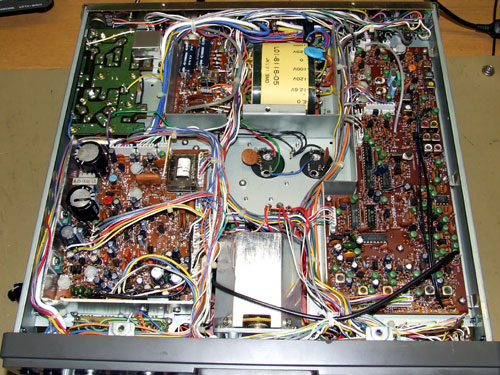

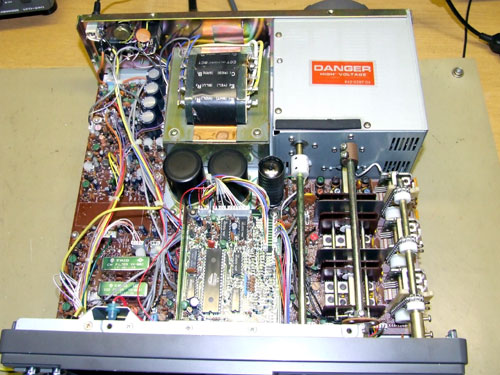

Trancivern med höljet av / Ovansida

Trancivern med höljet av / Undersida
- Documentation -
KENWOOD TS-830S Survival Guide (In 1536Kb .pdf file) By Olav Rettkowski
KENWOOD TS-830S Instruction manual (In 8401Kb .pdf file)
KENWOOD VFO-830 Instruction manual (In 1104Kb .pdf file)
KENWOOD TS-830/VFO-830/SP-230/AT-230 Service manual (In 10874Kb .pdf file)(retreived from: http://bama.scb.edu)
