YEASU FT-710 AESS
DSP-Radio HF/50MHz/70MHz
INDEX
  • Inledning
  • Senast uppdaterat
  • Kvar att göra / ToDo
  • Beskrivning
  • Budget / Transport
  • Referenser / Länkar m.m.
  • 'Disclaimer'

    		• Inledning
    Dax att prova något nytt! - 'YEASU FT-710 AESS' radion står nu uppställd i mitt radio-shack.

    Den ska klara HF/50/70Mhz(TX) och är Yeasu's första SDR HF-Tranceiver (Software Defined Radio)

    FT-710 AESS har lånat det mesta av den avancerade digitala RF-tekniken som introduceras i FTDX101 och FTDX10 - radion har bl.a. möjlighet att ansluta en extern monitor via DVI-D utgången, skärmen ska kunna klara 800x480 (16:9) eller 800x600 (4:3) i upplösning.


    'YEASU FT-710 AESS'
    Senast uppdaterat
    2025.04.20 Ändrar några inställningar för att förbättra TX-Audio. Med fabriks inställningarna är ljudet lite 'dovt' och 'instängt'. Vill 'lätta' upp det genom att dämpa lägre registret och höja mellan och högre delarna av ljudspectrat. Gör följande ändringar:

    - MIC GAIN = 60
- MIC PROC = 60
- MIC EQ   = ON
- P PRMTRC E01 FREQ  = 300Hz
- P PRMTRC E01 LEVEL = -3dB
- P PRMTRC E01 BWTH  = 10

    - P PRMTRC E02 FREQ  = 1300Hz
- P PRMTRC E02 LEVEL = 10dB
- P PRMTRC E02 BWTH  = 2
- P PRMTRC E03 FREQ  = 2200Hz
- P PRMTRC E03 LEVEL = 10dB
- P PRMTRC E03 BWTH  = 2

    För mera detaljer, se sid 43 i YEASU FT-710 AESS     User manual

    2024.09.16 Förbereder inkoppling av nytt PA-Steg 'SPE EXPERT 1K-FA' - Relä styrning (TX-PTT) borde vara minimum av vad som måste kopplas in, har redan en sådan kabel. Vad jag har kunna läsa mig till så ska SPE steget sedan kunna klara av att detektera frekvens och själv fixa bandval och avstämning.

    2024.09.15 Uppdaterar firmware och gör general TX modifieringen, det hela är ganska okompliserat, finns bra beskrivningar / filmer på nätet.


    		Modifieringen kräver Firmware version 'MAIN : V01-10' eller högre. För att göra firmware uppdateringen följer jag instruktionen som följde med firmware filerna när dom laddades ner från YAESU.com[R2]

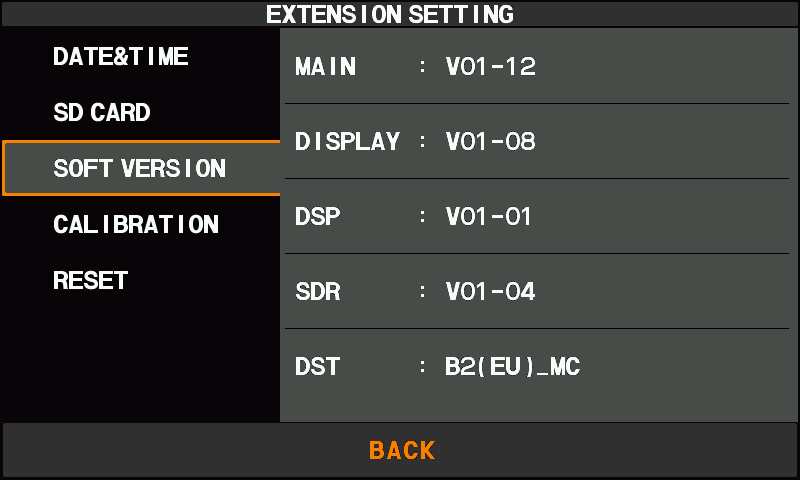

    Kontrollerar firmware version efter uppdatering.

    Sedan är det dax för det fysiska ingreppet, för detta behövs en bra PHILIPS-2 skruvmejsel och en bra lödkolv + en lite bit bra lödtenn. Beskivning, steg för steg:
    1. Kopplar ur alla kablar, lyfter bort den externa AESS högtalaren.
    2. Vänder på radion så att undersidan blir åtkomlig
    3. Skruvar upp radion på undersidan för att komma åt 'main board'
      (9 skruvar + 2 skruvar för högtalar infästningen)
    4. Lyfter av bottenplåten.
    5. Lokaliserar den öppna byglingen 'P51' (Röd pil på bild nedan**)
    6. Löder in en 'jumper' bygling med lite lödtenn (Röd pil på bild nedan**)
    7. Skruvar tillbacka undersidan på radion
    8. Kopplar in antenn & DC anslutning
    9. Kör factory reset genom att hålla in knapparna [DSP/RESET] och [FINE/FAST] samtidigt som radion startas upp med [POWER/LOCK] knappen
    ** Högerklicka på bilden, välj 'Öppna bilden i ny flik' för att förstora.

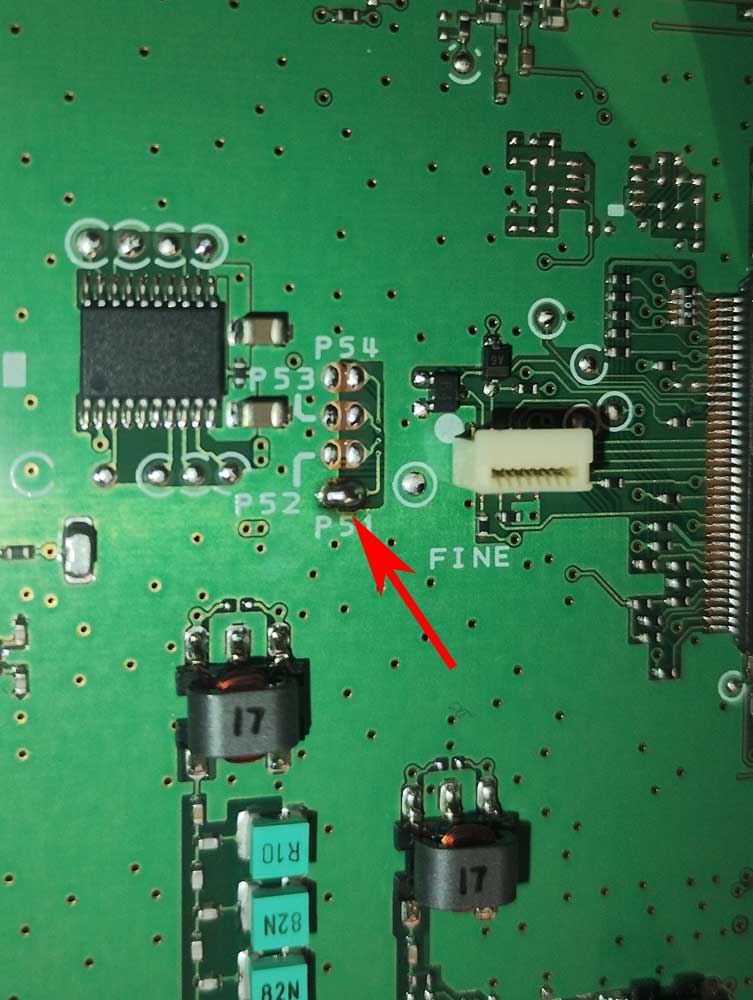

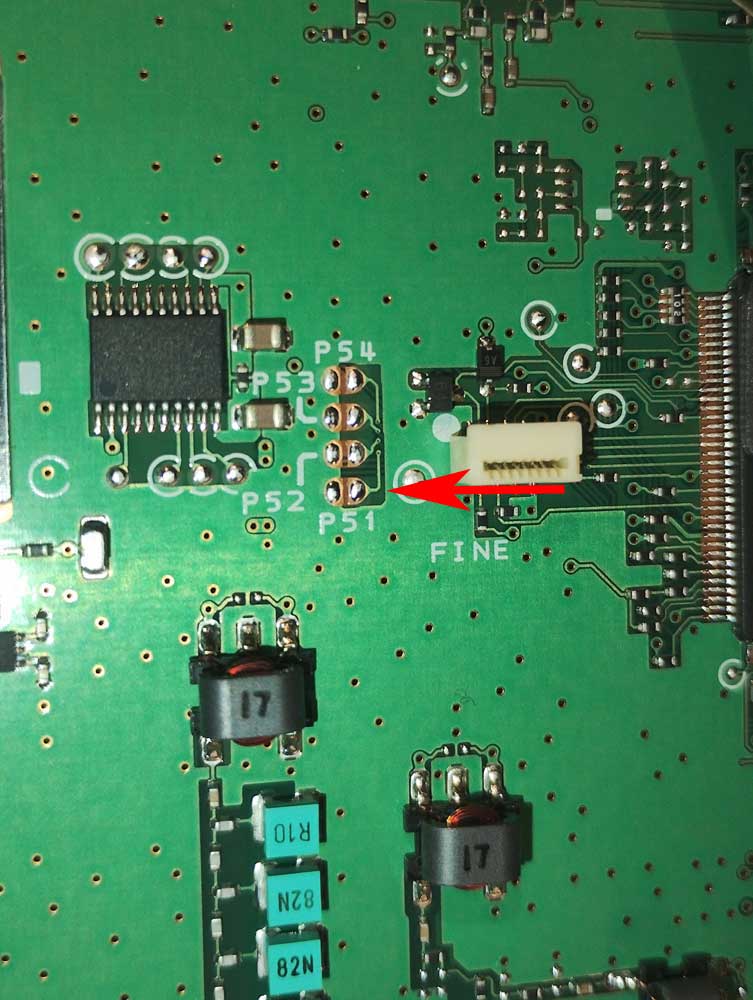

    P51 öppen / Kortsluten

    Har inte läst exakt vilka frekvenser / band som modifikationen tillför, vet i.a.f. att TX på 11Mtr blir möjligt (Har provat, och det fungerar!)

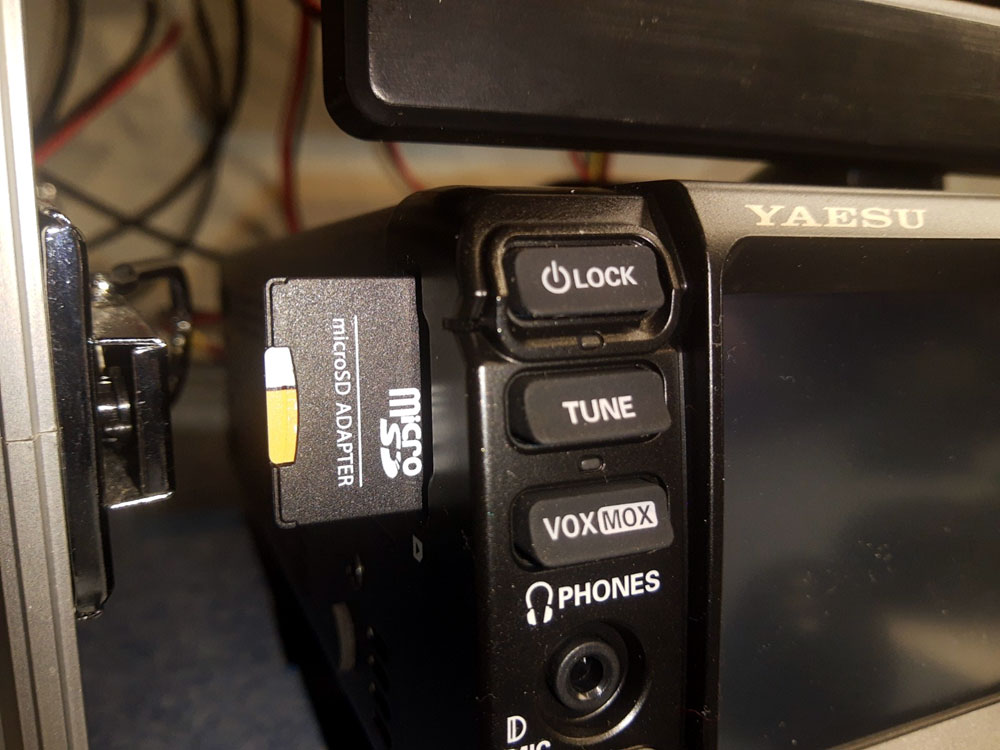

    2023.05.05 Kopplar in en optisk 'mini-mus' för att styra med pekare på skärmen. Sätter även i ett 32Gb SD-Minneskort för att kunna spela in/upp ljud och för att kunna ta skärmdumpar.

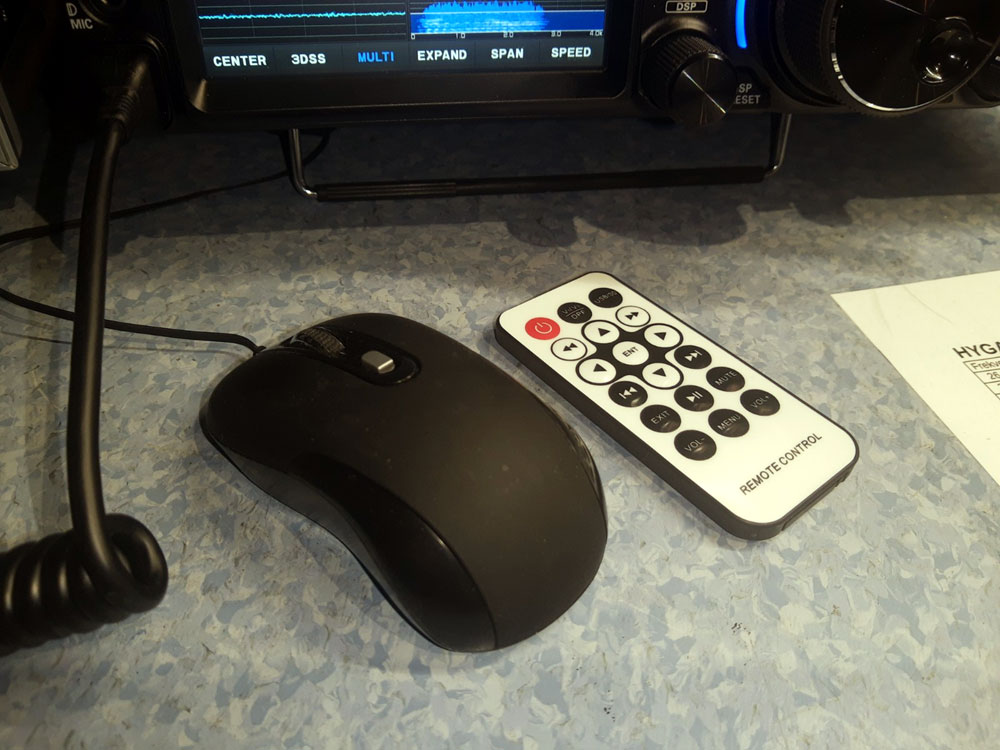

    Mus & Fjärrkontroll / SD-Minneskort

    2023.05.05 Testar med extern 10.1" display med fjärrkontroll, kör med upplösningen inställd på 800x480, då får jag täckning på hela skärmen.

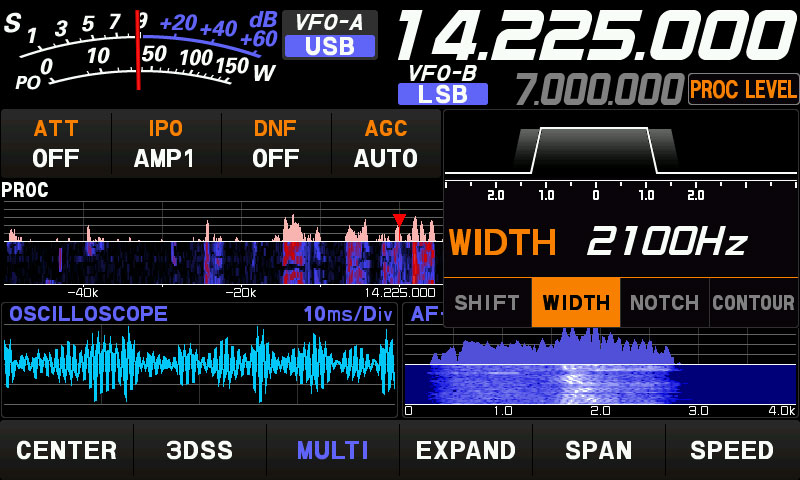

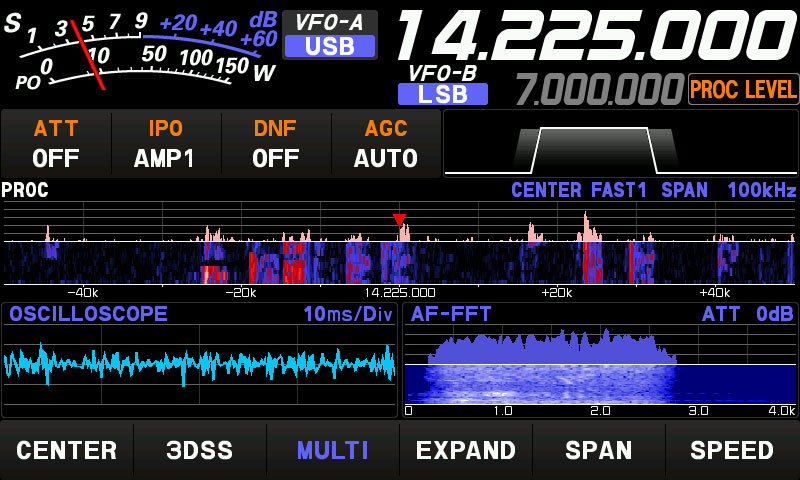

    Skärm-dump / Justerar bandpass

    2023.05.03 Fick hem min nya 'YAESU FT-710' AESS HF-Radio idag, packar upp och fick en glad överraskning, till min förvåning följer det med en yttre högtalare 'YEASU SP-40' - Det har jag totalt missat!.

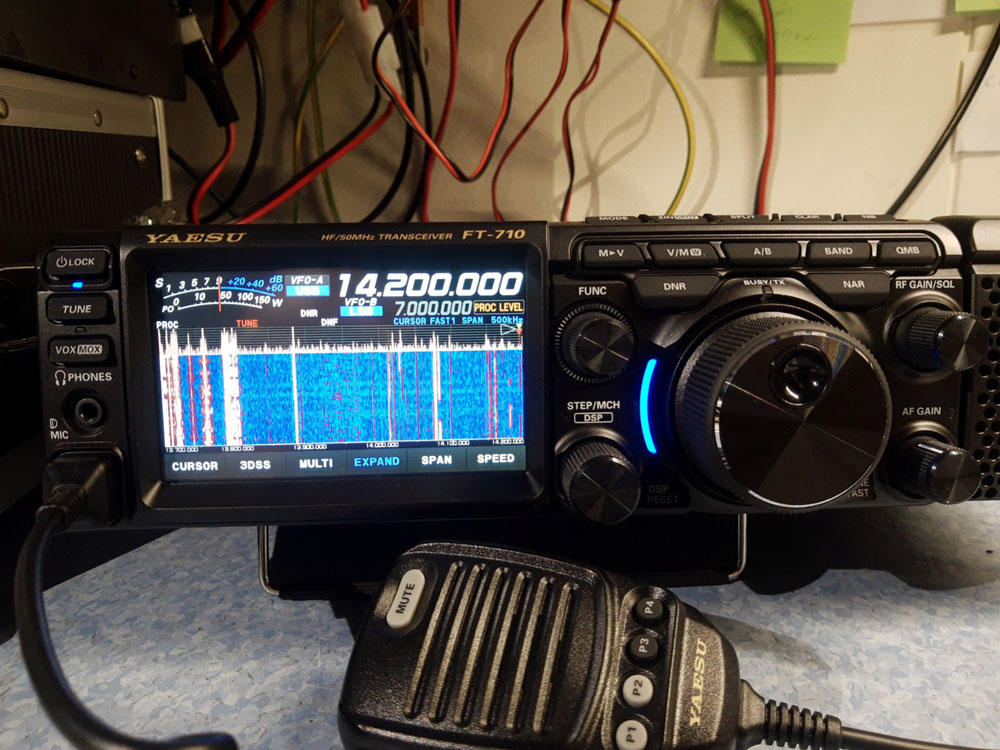

    'YEASU FT-710 AESS'

    2023.04.28 Beställde precis en 'YEASU FT-710 AESS' HF/50/70Mhz SDR-Tranceiver (Software Defined Radio) - Beställde radion från [L1]Limmared Radio & Data AB, radion skickas i e.m. och anländer antagligen i mitten av nästa vecka (v17).

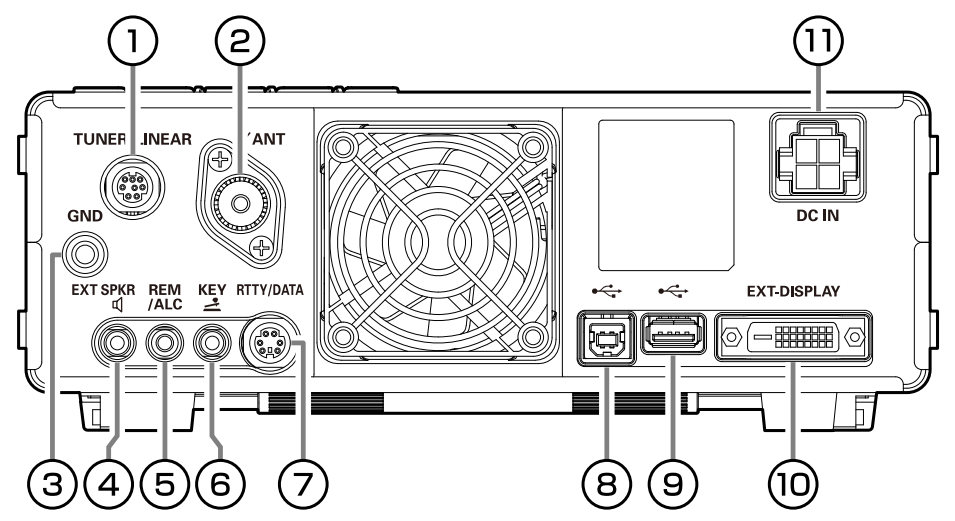

    'YEASU FT-710 AESS' baksida

    Radion har möjlighet att ansluta bildskärm via DVI-D utgång (10), samt pekdon (mus) via USB-A (9). Har beställt en liten 10,1" skärm med HDMI** ingång. Skärmen ska kunna klara 800x480 eller 800x600 punkter upplösning. Ska även leta fram ett SD-Minneskort för att kunna lagra inspelningar & skärmdumpar.

    **Använder en adapter HDMI-->DVI-D (Samma signalstandard för digital bild)

    Kvar att göra / ToDo:
    1. Koppla mot dator för digitala moder / styrning
    2. General TX modifiering
    3. Testa mera...
    Beskrivning

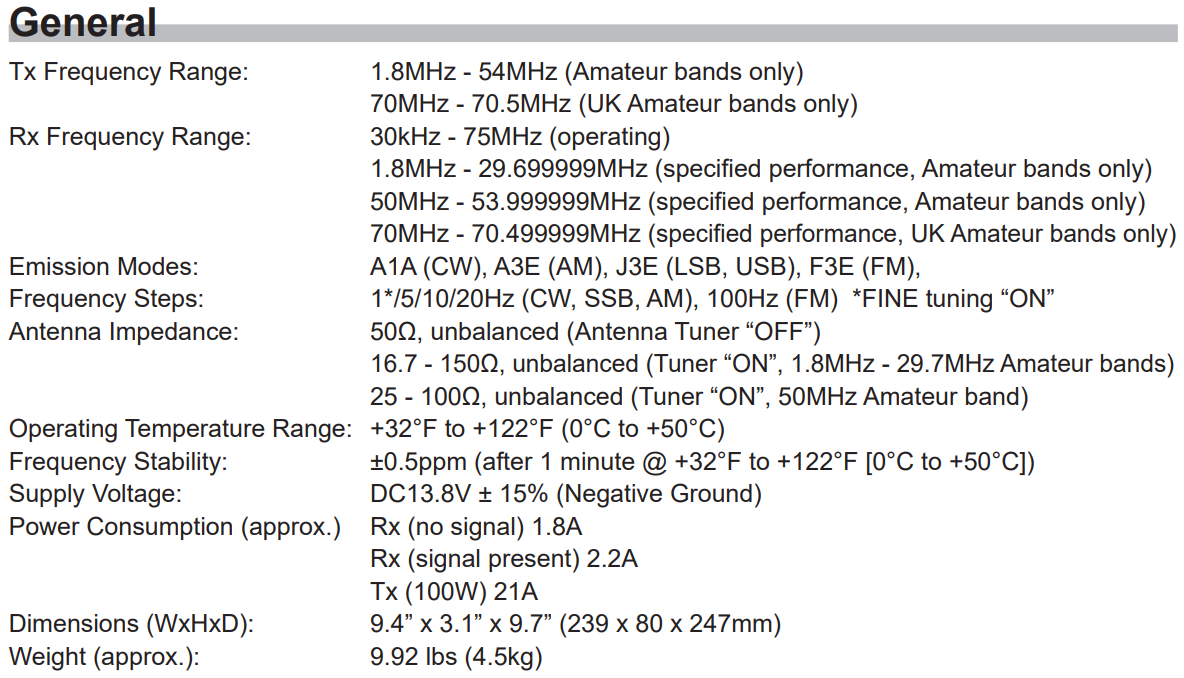

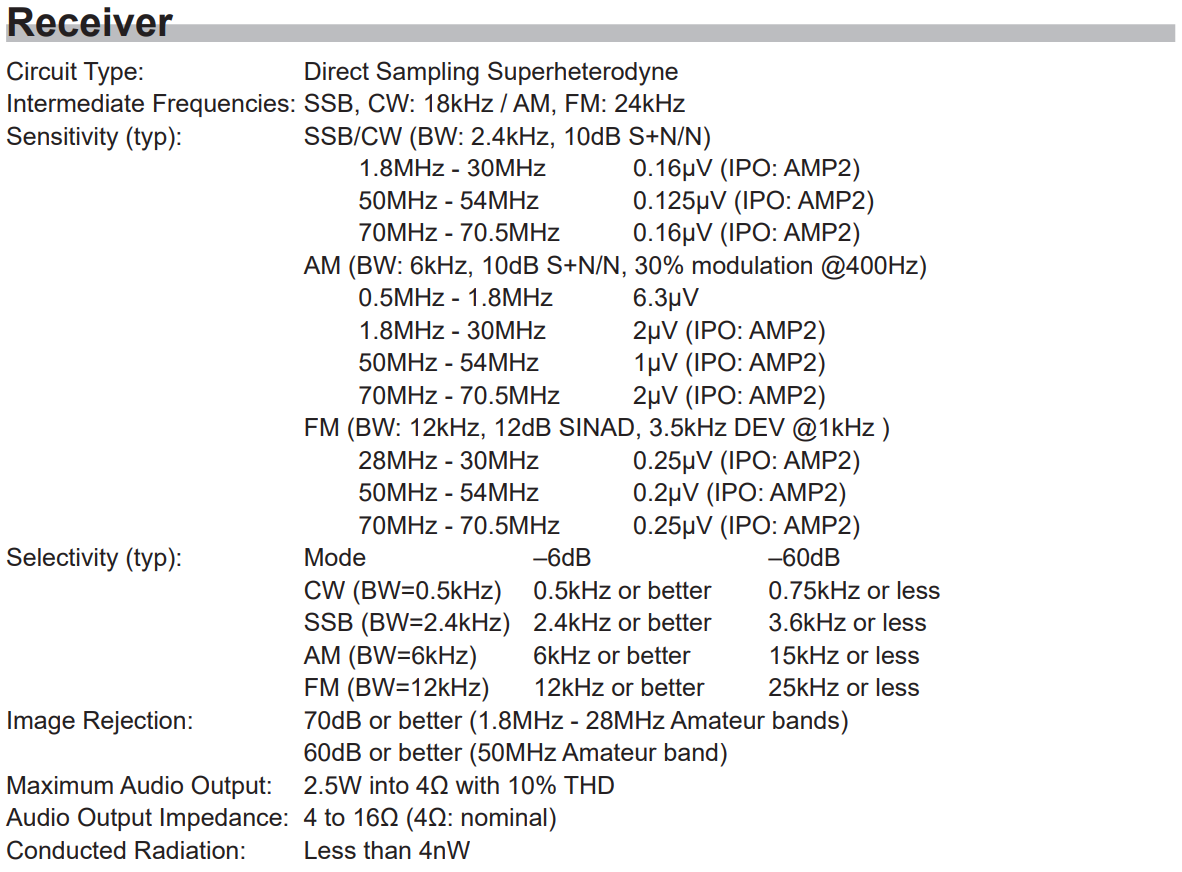

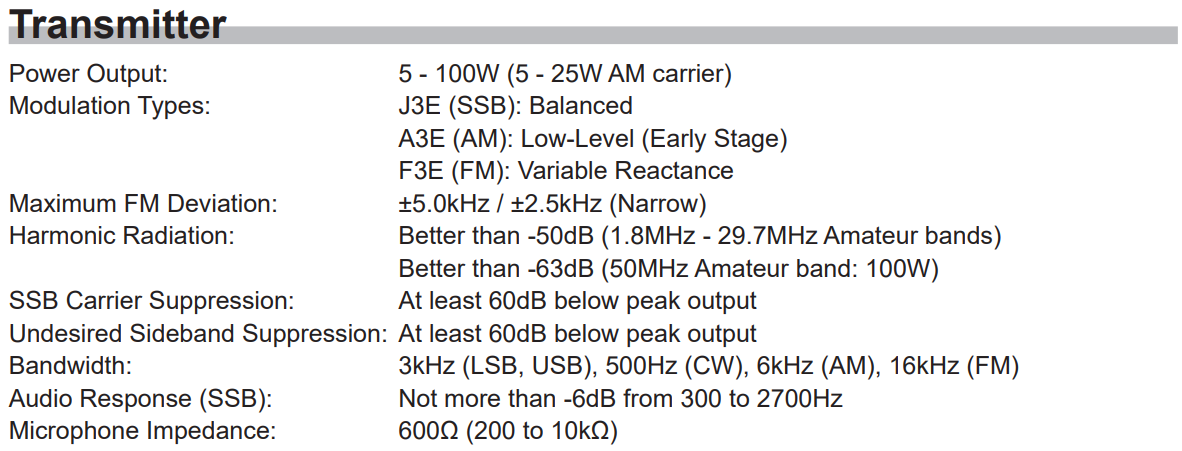

    Tekniska data för 'YEASU FT-710 AESS'
========================================================

    Budget / Transport
    Kostnader t.o.m. 2023.02.12
=====================================================================
Inköp YEASU FT-710 AESS .............................
====================================================================
Totalt                                                -----,--sek

    Länkar / Leverantörer / Referenser
    Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

    Leverantörer:
    [L1] Limmared.nu

    Länkar / Referenser:
    [R1] YEASU FT-710 AESS     User manual
    [R2] YAESU.com

    'Disclaimer'
    The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners.

    Notera!
    Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör.

    Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan.
