Inledning
Ericsson c700 serien är en 'professionell' radio (System-radio) som användes bl.a. av polis / räddningstjänst m.m. (Tal simplex/duplex & mobitex)

Just dom radio apparater jag använder här har varit en del av ett länstäckande ledningsnät för civila myndigheter (Länsstyrelse / landsting / Kommuner)

Tanken är att programmera radion för dom fria kanaler på 69MHz (FM / Simplex trafik) samt för att lyssna på lastbilstrafik på Rix 1 & 2 kanalerna.

ERICSSON C702

Senast uppdaterat
2025.01.16 PCB Layout skickat till tillverkaren. Filter PCB monteras på undersidan av ARDUINO Mini kortet.

Kretskortslayout

2025.01.06 Skissar på ett kretskort för filter komponenterna, ritar schema och PCB layout med KiCAD, lägger ut filer här när dom är färdiga, fritt att använda av var och en helt enligt CC-LICENSE.

Pin-Out / Dimensioner

2025.01.06 Nu börjar det att likna nått! - Kör med en ARDUINO NANO på extern 12V spännings- matning. Ett enkelt R/C filter 'städar upp' fyrkantvågen, får ut en i det närmaste perfekt sinusvåg som nu kan användas som CTCSS squelch Ton.

Återstår att kolla upp / ändra lite på trim-potentiometern på utgången, har jordat den ena sidan, i original kretsen skulle den INTE jordas, upplever att nivån på utgången inte går att justera riktigt som tänkt.

Testar med extern spänningsmatning

Skärmdump med filter & 12,5V extern spänningsmatning (Nästan perfekt sinusvåg)

På 'ToDo' listan ligger även att prova med en ARDUINO MINI, den är midre och billigare, ska försöka att krympa hela bygget till ett minimum för att den ska få plats innuti radion...

Att göra (ToDo)
Som dom flesta projekt så finns det nästan alltid något som kan förbättras...

~~Fixa bättre / justerbar ut-nivå~~

Testa skarpt i en radio

Bygga en fysiskt mindre Version

2025.01.05 Testar att fixa CTCSS (Subton) enkoder med hjälp av en 'Arduino' NANO eller MINI, detta för att enkelt och billigt kunna sätta in den i C70X apparater.

Skärmdump från oscilloskop 88.5349Hz (Fyrkantvåg)

Skärmdump från oscilloskop 107.257Hz (Fyrkantvåg)

För att ändra / Byta CTCSS-ton är det bara att ändra variabel 'ctcsstone' på rad 44, kompilera och ladda upp ny programkod via USB kabel.

Exempel-1: Siffran '8' i rad 44 = int ctcsstone=8; ger CTCSS ton 88.5Hz
Exempel-2: Siffran '14' i rad 44 = int ctcsstone=14; ger CTCSS ton 107.2Hz

C++ kod för ARDUINO

/******************************************************************************
 *                      ATMEGA328P HAM RADIO CTCSS ENCODER                    *
 *                                Version: V3.1                               *
 *                                                                            *
 *                Created by Geert Vanhulle - ON7GF - June 2019               *
 *                                                                            *
 * Released under GPL3 - GNU GENERAL PUBLIC LICENSE - Version 3, 29 June 2007 *
 *    Derivative work can only be distributed under these same license terms  *
 *    For the full license text goto: fsf.org - The Free Software Foundation  *
 ******************************************************************************/
// Some smal modifications and added explaining text
// Tested and works fine with Original ARDUINOI Nano 2025.01.05
// 73 de SM2YER /Goran

/* ----------------------------------------------------------------------------
 *
 *  this is a single frequency version of the original CTCSS project
 *  on an othere article here on my website. It's a reduced code version
 *
 *  a lowpass filter needs to be added to get a nice sinewave
 *
   ---------------------------------------------------------------------------- */

// table data
byte ocrL[50]; byte ocrH[50];

// ctcss toner
float ctcssFreq[] =   {  67.0,    69.3,    71.9,    74.4,    77.0,   79.7,    82.5,    85.4,    88.5,    91.5,
                         94.8,    97.4,   100.0,   103.5,   107.2,  110.9,   114.8,   118.8,   123.0,   127.3,
                        131.8,   136.5,   141.3,   146.2,   151.4,  156.7,   159.8,   162.2,   165.5,   167.9,
                        171.3,   173.8,   177.3,   179.9,   183.5,  186.2,   189.9,   192.8,   196.6,   199.5,
                        203.5,   206.5,   210.7,   218.1,   225.7,  229.1,   233.6,   241.8,   250.3,    254.1
};

// Change this variable to get the correct tone from the list above
// To do so you need to count the position in the list starting from zero
// For example: 67Hz = 0  ---  69.3Hz = 1 --- 71.9Hz = 2 --- and so on...
//
// NOTE! Sample = The variable is set for 88.5Hz = 8
// Change this to desires tone

int ctcsstone=8;

void setup() {

ctcsscalc();

/* frequency divider */
 // configure Timer1
 TCCR1A = 0x50;
 TCCR1B = 0x0A;
 TCCR1C = 0x00;

// set pin PB1 = OCR1A = "D9" as output
 DDRB |= 1 << PB1;

// put the divided-frequenzy in the output compare register
 OCR1AH = ocrH[ctcsstone];
 OCR1AL = ocrL[ctcsstone];

}

void loop() { }

// calculate the divided ocrnx for each frequency
void ctcsscalc() {

int N = 8;
  int clk = 16; // 16 MHz clock
  //int clk = 8; = 8 MHz clock for the Arduino MINI

for (int n=0; n<50; n++) {

    int ocrLH = ( clk * 1000000 ) / (( 2 * N * ctcssFreq[n] ) - 1 );

    ocrH[n] = ocrLH >> 8;
    ocrL[n] = ocrLH & 0x00FF;

}
}
</pre>

Scrolla för komplett .ino kod (Terms for GPL licens apply! / Villkor för GPL licens gäller!)

Om man är riktigt petig kan man kalibrera den resulterande tonen i frekvens genom att ändra det värde som klockfrekvensen delas med på rad 79. Jag ökade delningsvärdet med 500 för att sänka tonen 0,057Hz, då blir rad 79 =
int ocrLH = ( clk * 1000500 ) / (( 2 * N * ctcssFreq[n] ) - 1 );

Skärmdump efter kalibrering CTCSS ton = 107.200Hz (Fyrkantvåg)

Allt detta förklaras väldigt bra i .ino-koden här nedan. Som utgång används (Default) pinne 'D9' som är en digital utgång, därav är den resulterade signalen en fyrkantvåg. Nästa steg är att fixa till en sinus signal med hjälp av ett enkelt R/C filter.

Första testbygget / Kretsschema ritat med KiCAD

2020.07.22 Uppdaterar kanaldata, använder 'COACH-C700 MRS R4A', kör 'PC-LOTE' och exporterar till en fil i Motorola.S format för att sedan skriva ut till ett XICOR X28C64 eProm minne.

Kanaldata 2022.07.22

2022.07.22 Har just nu två c702 systemradio apparater, komplett med 'stationslåda' / högtalare / mikrofon eller lur. Den ena är egentillverkad (Den med peiker mikrofon) och den andra kommer från Länsstyrelsernas gamla ledningsnät (Den med lur). Den senaste radion har tydligen haft ID = 21630 (Haparanda kommun), min första c702 apparat hade ID = 21650 (Överkalix kommun)

Två c702 med 'stationslåda'

Löder in en CTCSS subton encoder modul för att kunna öppna repeater's med subton. Ställer in de för att generera 114.8Hz subton, kopplar in 12VDC från 15pin D-Sub kontakten, plus på pin-1 och minus på pin-7. Subton audio från encoder modulen kopplar jag in via ett 47K motstånd till C419 (Se bild), byglar PTT till jord så att encoder modulen går konstant. (Kan även styras via PTT / 15pin D-Sub kontakten Pin-4)

CTCSS Encoder modul / 280mV CTCSS ton @ 114,8Hz ut

Kopplar in mitt oscilloskåp, tittar på subton audio ut från encoder modulen, vågformen är inte riktigt 'optimal', i praktiken ska de vara sinusformad, med detta liknar mera 'hajfenor'. Justerar signalnivån till ca. 280mV (ptp), testar att öppna RX på en handapparat med CTCSS-R 114,8Hz aktiverad och det fungerar, får testa / justera detta bättre när den ska användas på riktigt.

2022.07.02 Monterar kasset, kopplingsbox, spänningsmatning, fläkt, fläktstyrning. Har monterat en std. 4pin mikrofonkontakt för att ansluta en PEIKER TM-110 mikrofon.

Färdig 'radio-låda' framsida / baksida

PEIKER TM-110 schema / Kopplingsbox schema

Snickrar ihop en radio-låda till min Ericsson c702 radio. Lådan är tillverkad i 16mm tjock Ek-folierad spånskiva. Sågar upp alla delar, fräser in spår för sammanfogning med s.k. 'kex'

Tillverkning pågår, sågat alla delar / Limmad och i press

2019.06.07 Uppdaterar kanal-listan lite, redigerar mina kanal filer med 'COACH-C700' - Kör i 'DosBox' på en Windows 7 (64bit) dator.

Tanken är att kunna scanna dom intresantaste kanalerna i samma kanalgrupp (00).

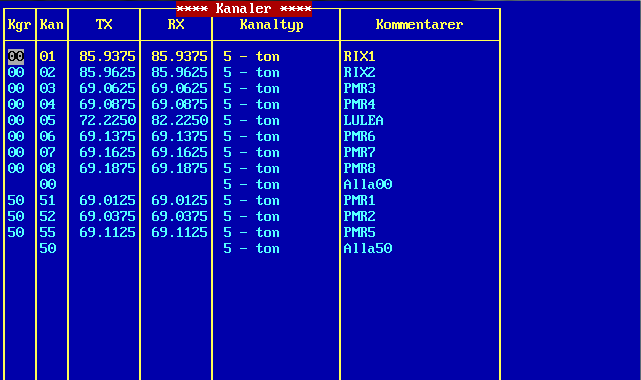

COACH startskärm, redigerar kanal listan

Använder sedan en universal programmerare 'TOP 2013 v.6.3' och programvaran 'TopAll v.8.81' för att skriva till eprom kretsen AT28C64B(PI).

Universal programmerare 'TOP 2013 v.6.3' / Programvaran 'TopAll v.8.81'

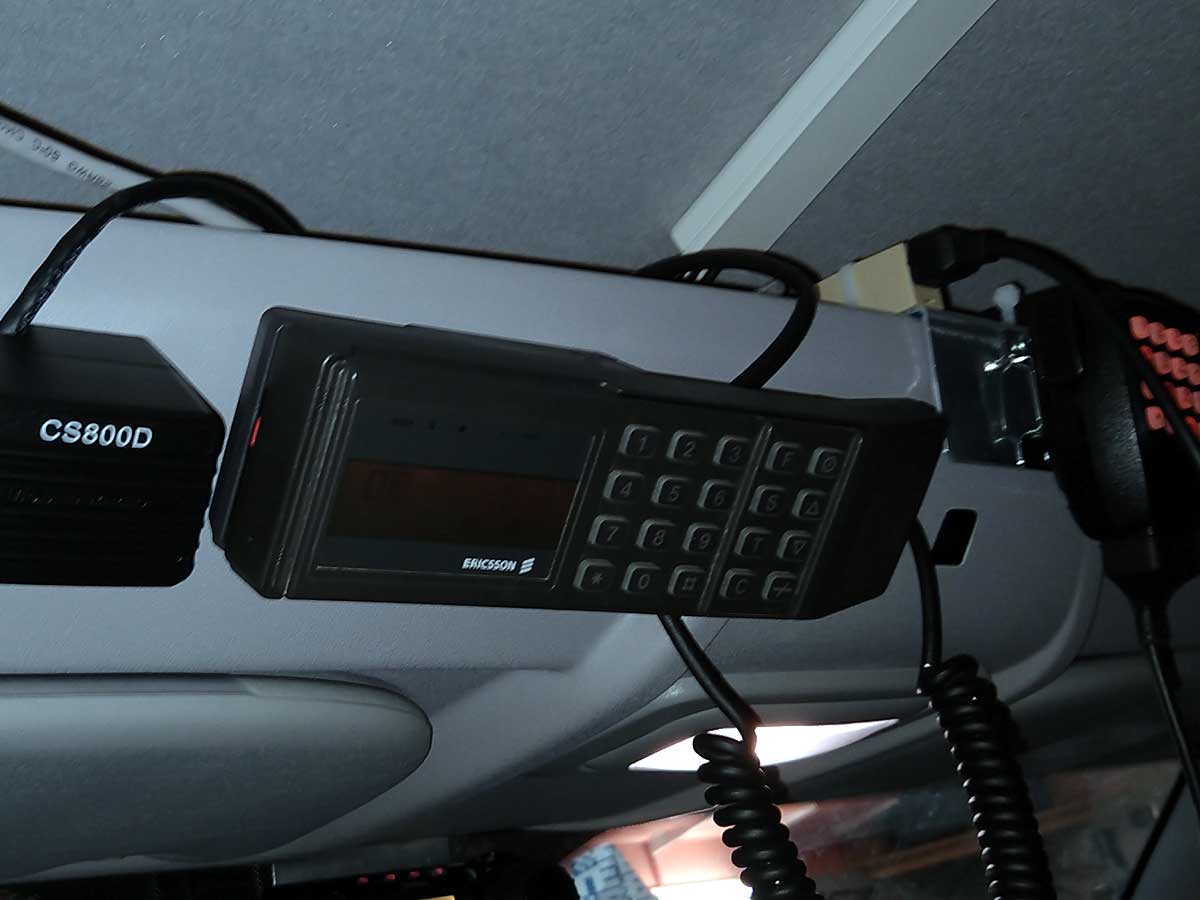

OPEL COMBO - Använder radion med s.k. delat montage, Frontpanelen sitter i en 'telefonlur' modell 'RLJ 108' med hållare 'SXK 107' - Radiodelen sitter bak i skåpet.

ERICSSON Lur 'RLJ 108' med display 'KEP 813 03' (Titta upp) och hållare 'SXK 107' (Tvålkopp)

Använder ett 'SIRIO MGA 55-550' spröt ihop med en PL/SR adapter, antennfoten är en dubbel SO-239. Har kapat sprötet till ca:

'SIRIO MGA 55-550' spröt & PL/SR adapter / ERICSSON Lur & hållare

Beskrivning
Det finns åtskilligt med information om just denna radio, här kan man hitta det mesta vad gäller ERICSSON C700 serien --> komradio.com[R1]

Kontrollerar aktuell firmware med kommando F120# - Firmware i min radio är 'R5A' - Den måste m.a.o. uppgraderas, senast tillgänglig firmware är 'R6A'.

ERICSSON C702

ERICSSON C700 serien finns i tre utföranden:

ERICSSON C702 68-88MHz

ERICSSON C704 146-174MHz

ERICSSON C705 430-470MHz

Firmware ligger i 4st 27C512 PROM kretsar, Z402, Z403, Z804 & Z830.

Kanal information, kanalnamn o.s.v. ligger i en 28C64 EROM Z404, den är märkt '210' på bilden.

En 'bunt' c702 färdiga för 69MHz

Tekniska data 'ERICSSON C702'
=====================================================================
Typ ............................... Mobilstation för (Låga) VHF
Frekvensområde .................... 68-88MHz
Bandbredd ......................... 20MHz
Trafiksätt ........................ Simplex / Duplex
Modulation ........................ FM (n)
Kanalgrupper ...................... 100
Kanalseparation ................... 25KHz
Frekvensstabilitet ................ +/- 1KHz @ 12,5KHz separation
Antennimpedans .................... 50Ω
=====================================================================

Några noteringar Plus :-)

Väldigt bra kvalite överlag (Yrkes/Proffs-radio)

Några noteringar Minus :-(

Har 25KHz kanaldelning (Kan inte programmera in kanaler över K8)

Lite omständig (Omodern)

Några bra C700 tangent Kommandon (Högerklicka, välj 'visa bild' för större bild)

Budget / Transport

Kostnader t.o.m. 2018.07.05
=====================================================================
Inköp ERICSSON C702 ..........................
=====================================================================
