- Commander TX-23 -
2024.10.30 Förbereder felsökning, har en funktionsgenerator som jag använder. Genererar RF-Signal 50uVrms/-79dBm (Motsvarar S9) för att felsöka mottagning i HF och MF del, modulerar med AM 80% för att felsöka demodulator och AF-delar.

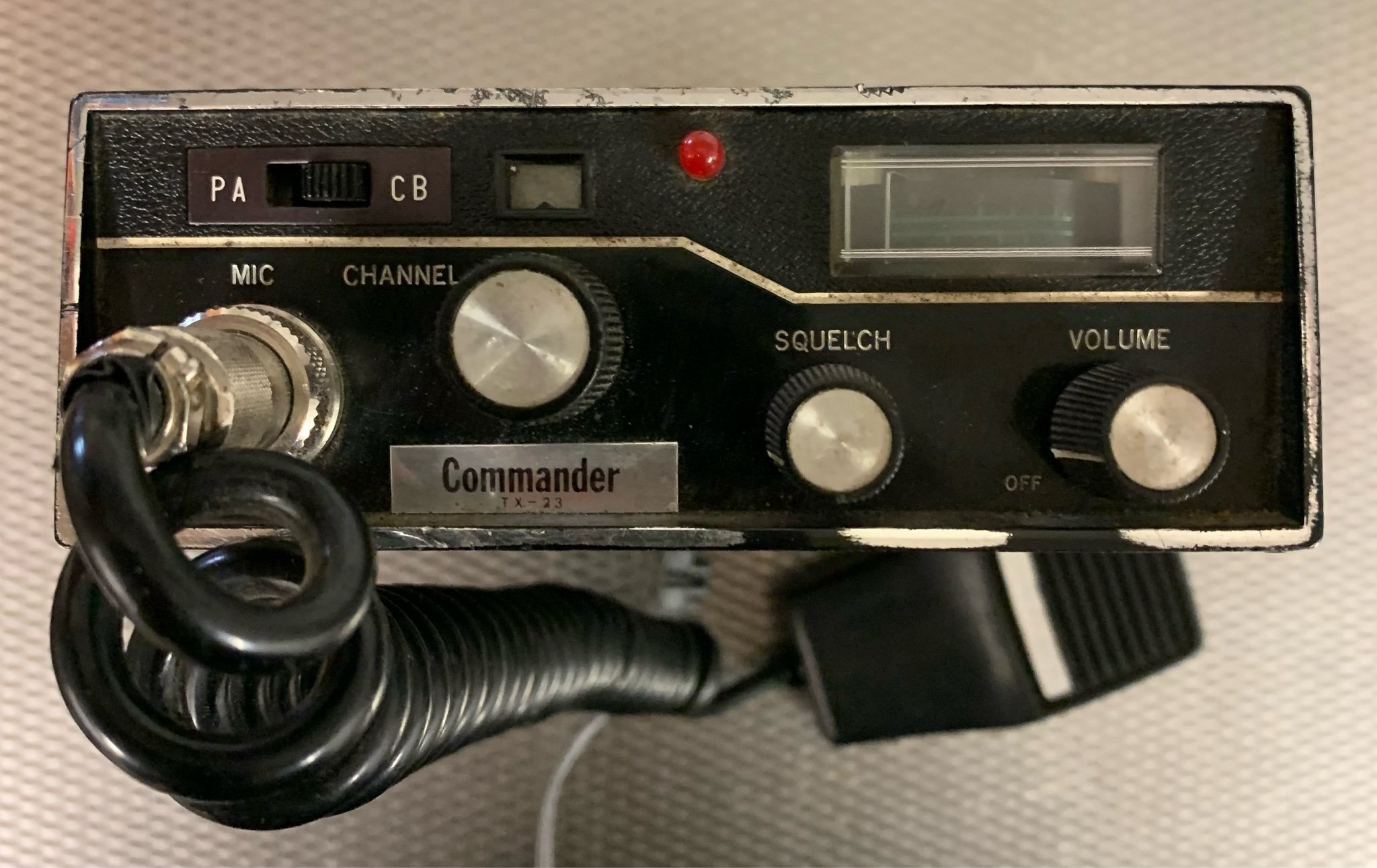

2024.10.25 Fick hem en Commander TX-23 radion idag, estetiskt är den helt OK med tanke på att den är närmare 50år gammal. Kopplade in för att testa radion, tog också en första bild.




Radion startar upp men är helt tyst, ser att jag får insignal när jag sänder med annan radio. Kanal syntes och ingångssteg (HF/MF) fungerar m.a.o. - Provar även att sända, får ut bärvåg men ingen modulation. En första diagnos är audio förstärkningen (LF), detta p.g.a. att audiodelen oftast används både vid mottagning för att förstärka den demodulerade insignalen och i slutänden driva högtalaren, och för att förstära mikrifonsignalen för att kunna modulera HF bärvågen vid sändning.

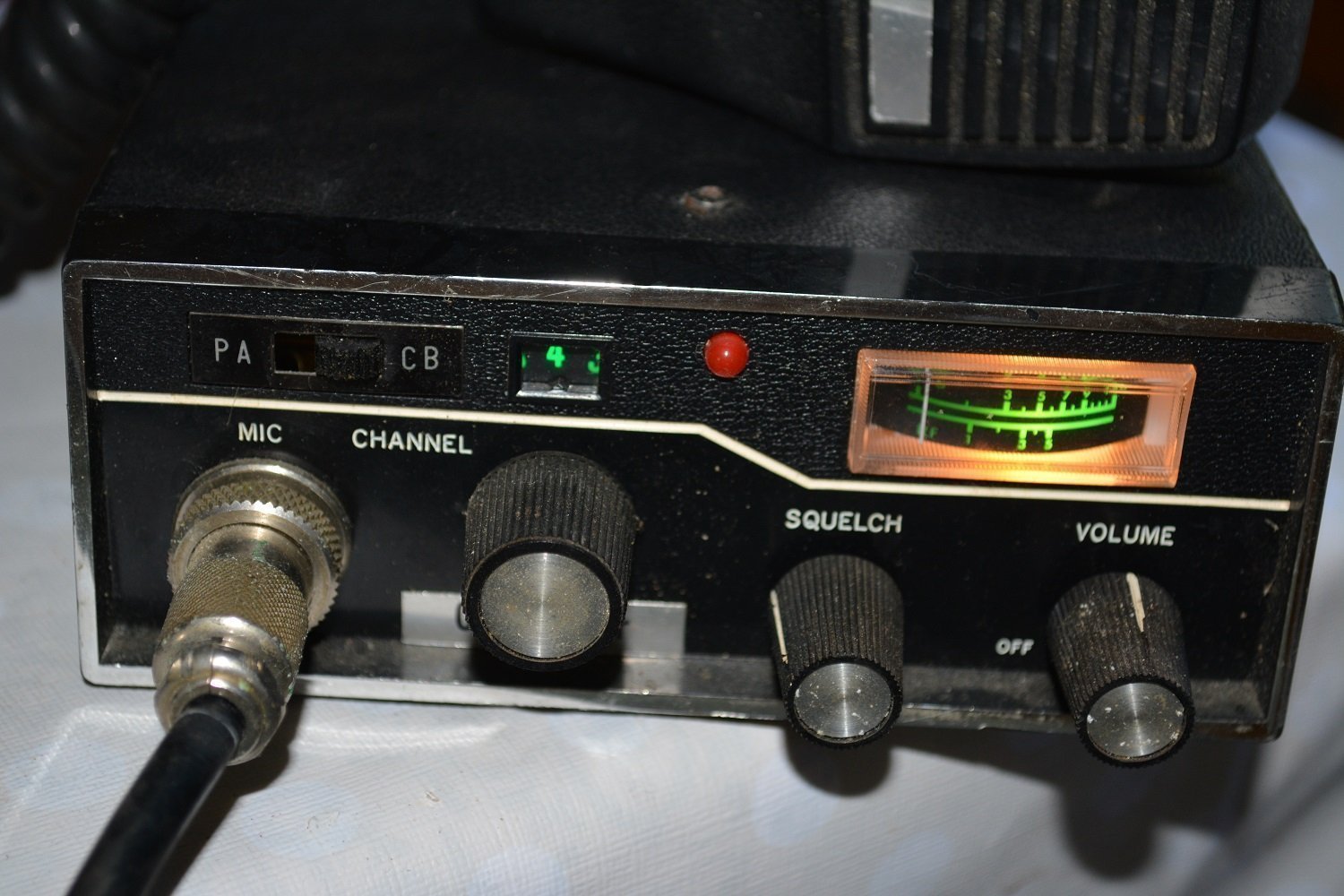

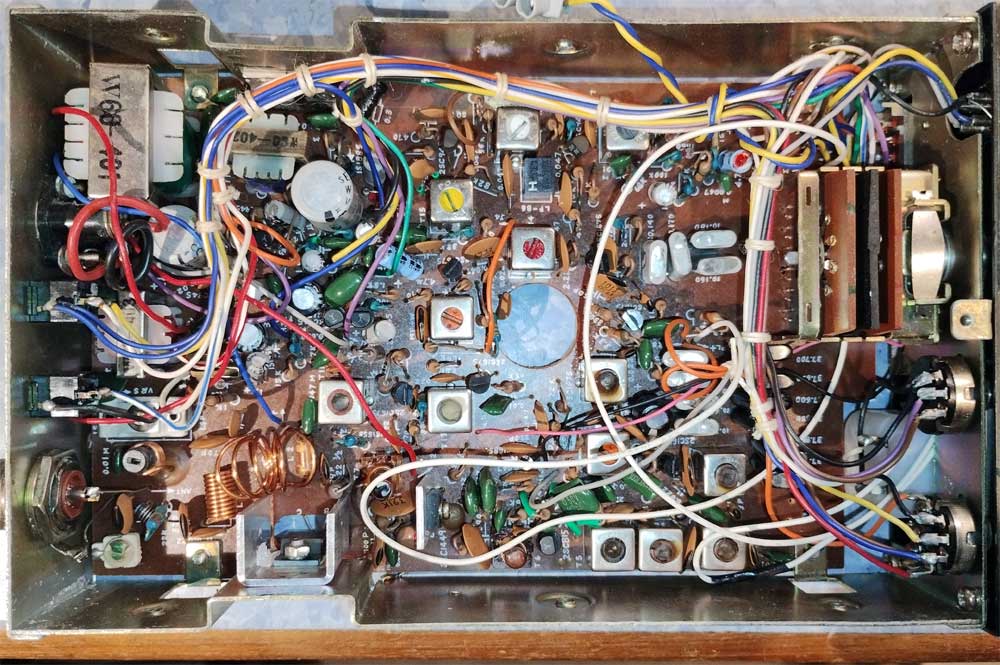

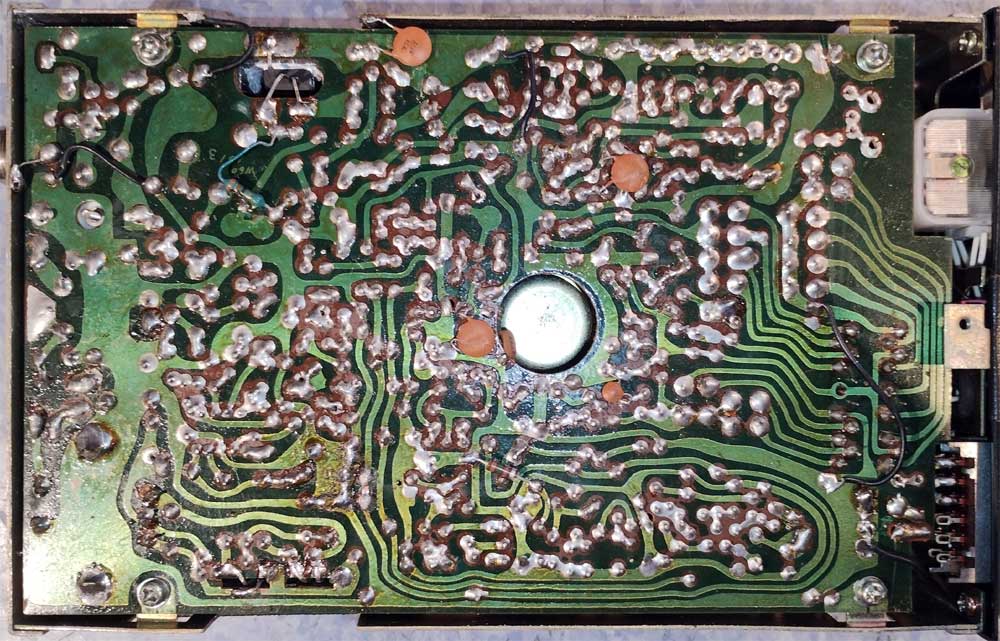

24.10.20 Har äntligen hittat bilder på en 'COMMANDER TX-23' radio. Bilderna är lånade från TRADERA.se (Säljare: ROLFN & PEF)

(bilder från TRADERA.se)

- ToDo / Att göra -
Som dom flesta 'projekt' så är där alltid något som kan göras bättre / annorlunda eller ändras lite på...

  • Rengöra
  • Felsöka

    - Historik -
    I mitten av 70-talet köpte jag min första riktiga 'komradio' det var en mobilstation med 23 kanaler AM/4W - Mins att den var väldigt lik PONY CB-78 som pappan till mina 'bästa' kompisar Jan-Erik & Lars-Gunnar hade. (Pappan hette Bror Nilsson med anrop: Höken-32)

    På 70-Talet var alla uppe i Östra NORRBOTTEN med i Gällivare PR-Klubb 'HÖKEN', själv hadde jag anrop: HÖKEN-204. När det var 'skipp' var det mest Syd Sverige, Norge, Färöarna, Island och Scotland vi talade med (Nord Atlanten) När jag 'skippade' använde jag callet 'KGL62'.

    - Technical data -
    FACTORY SPECIFICATIONS
    =========================================================================
    GENERAL
    Type ................................. Citizen band transceiver
    Frequency range ...................... 26.965-27.255 MHz
    Channels / tuning steps .............. 23
    Mode ................................. AM (Only)
    Frequency control .................... 14 XTAL-matrix
    Frequency stability .................. ±?%
    Clarifier or Delta tune .............. No
    Power supply ......................... 13.8V / 12-14 VDC
    Current drain / power consumption .... RX: ? mA
                                           TX: ? A
    Antenna impedance / connector ........ 50 ohm / SO-239
    Dimensions (W*H*D) ...................
    Weight ............................... ? Kg

    RECEIVER SECTION
    Receiver system ...................... Single conversion superheterodyne
                                           IF: 455 KHz
    Sensitivity ..........................
    Selectivity ..........................
    Image rejection ......................
    AF output power / speaker ............ W @ 10% distortion / into 8 ohm
    External speaker connector ........... 3.5 mm, 8 ohm

    TRANSMITTER SECTION
    RF output power ...................... ~3.5 W (5 W input) @ 80% modulation
    Modulation system .................... AM High a nd low level class B
    Spurious emissions ................... Better than -? dB
    Microphone impedance / connector ..... ? ohm / 4-pin (Metal locking ring connector)
    Microphone input level ............... ? mV

    MISCELLANEOUS
    Manufactured ......................... In Japan for Commander AB Sweden 197x-197x
                                           (Discontinued)
    =========================================================================


    - Referenser / Leverantörer -
    [L1] Tradera.com


    [R1] dBm till uV omvandling
    [R2]

    'Disclaimer'
    The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners.

    Notera!
    Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör.

    Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan.
