UNIDEN HR2510 / HR2600 UNIDEN 2830 / President LINCOLN v.1 |
|
Senast uppdaterad
2024.12.28 Nästan alla elektrolyter på CPU kortet är nu utbytta, saknar 3st 0,1µF/50V electrolyter. (C392, C398, C399)

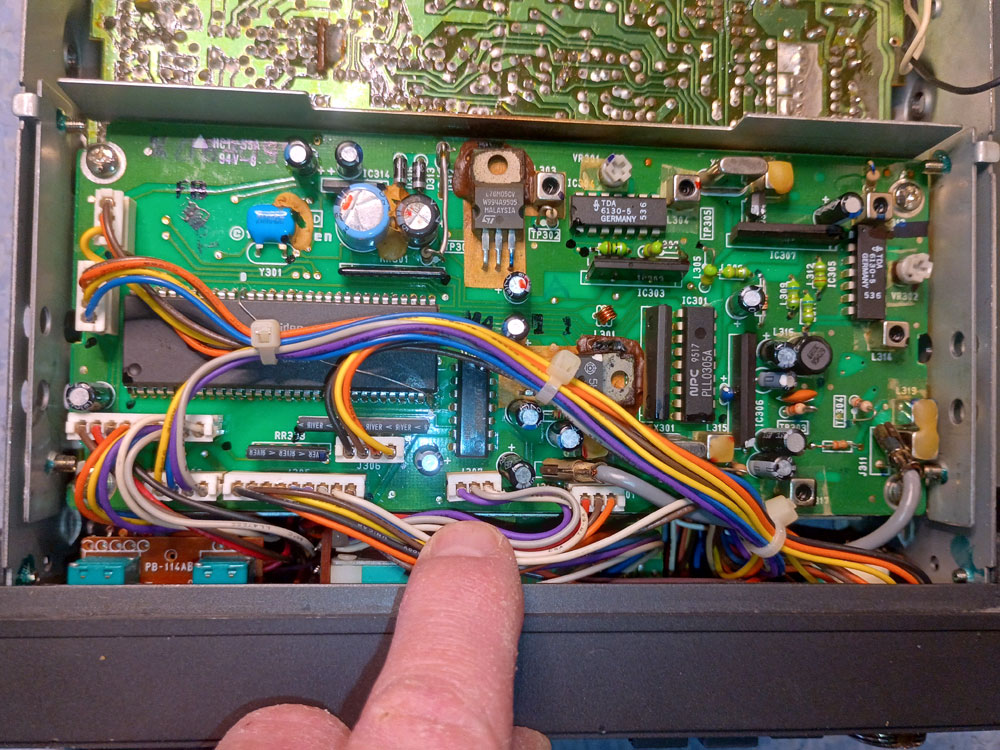

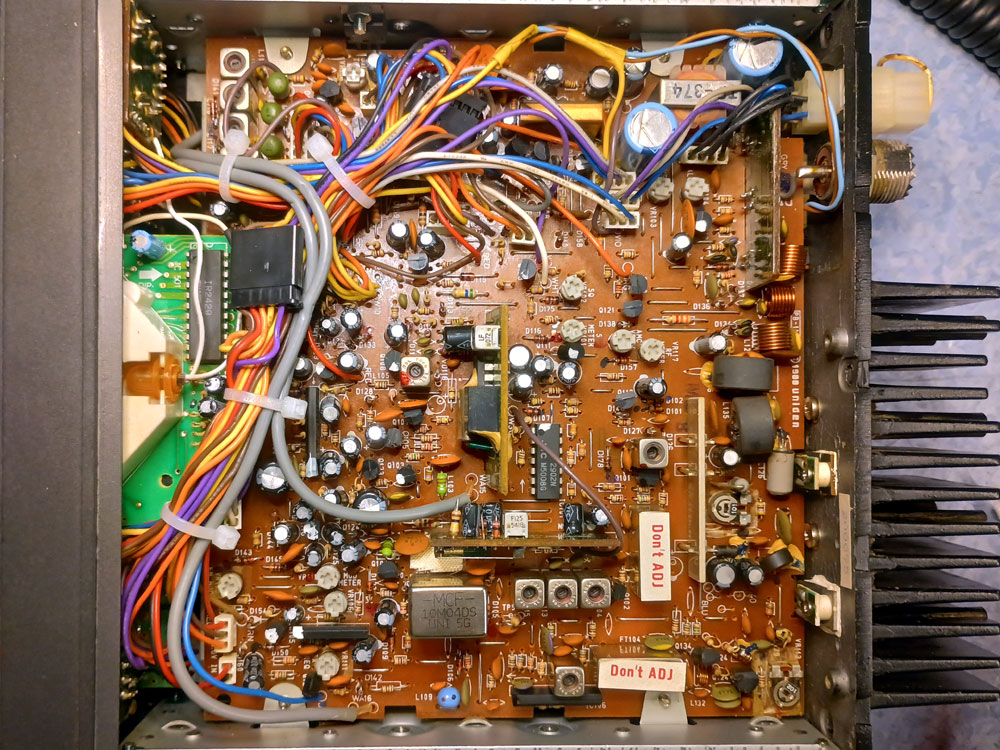

Elektrolyt placeringar på CPU kortet
|
2024.12.22 Plockar ihop lite electrolyt kondensatorer som ska bytas ut, har dom flesta 'på lager' - Totalt är där 61 elektrolyt kondensatorer och 24 tantal kondensatorer. Kommer att försöka byta ut det mesta.
Tantal kondensatorer har jag lite sämre med, får ta och beställa dessa a.s.a.p. Komplett lista |
 En lite hög... |
2024.11.29 Letar efter en passande 'original' mikrofon till HR2600 radion, den ska vara 'Dymanisk' med ca 500ohm impedans. Det närmaste jag har hittat är en 'UNIDEN AXM105A' - Budade hem en på 'Tradera.se', har även inhandlat en ny 'PRESIDENT DNC520' mikrofon från 'Limmared.nu', den senare är dessvärre en kondensatormikrofon (Kräver spänningsmatning).
PRESIDENT DNC520 / UNIDEN AMX105A
Vad jag förstår så behöver 'UNIDEN AMX105A' lite omkoppling av mik kontakten, mik-audio behöver kopplas om från pin4 till pin1. Jord/Skärm och PTT sitter redan på pin2 & pin3. 'UNIDEN AMX105A' saknar 'UP/DOWN' knappar.
Koppling av Original mikrofon
'PRESIDENT DNC520' mikrofonen kräver lite modifikation i radion, behöver få ut 5-8V DC för att driva kondensatormikrofonen.
Koppling PRESIDENT DNC520 / UNIDEN AMX105A
User Manual
Service Manual (Nerladdat från cbtricks.org)
Diagrams (Nerladdat från cbtricks.org)
2024.11.23 3D-Skissar gavlar till min HR2600, skriver även ut fällbara fötter.

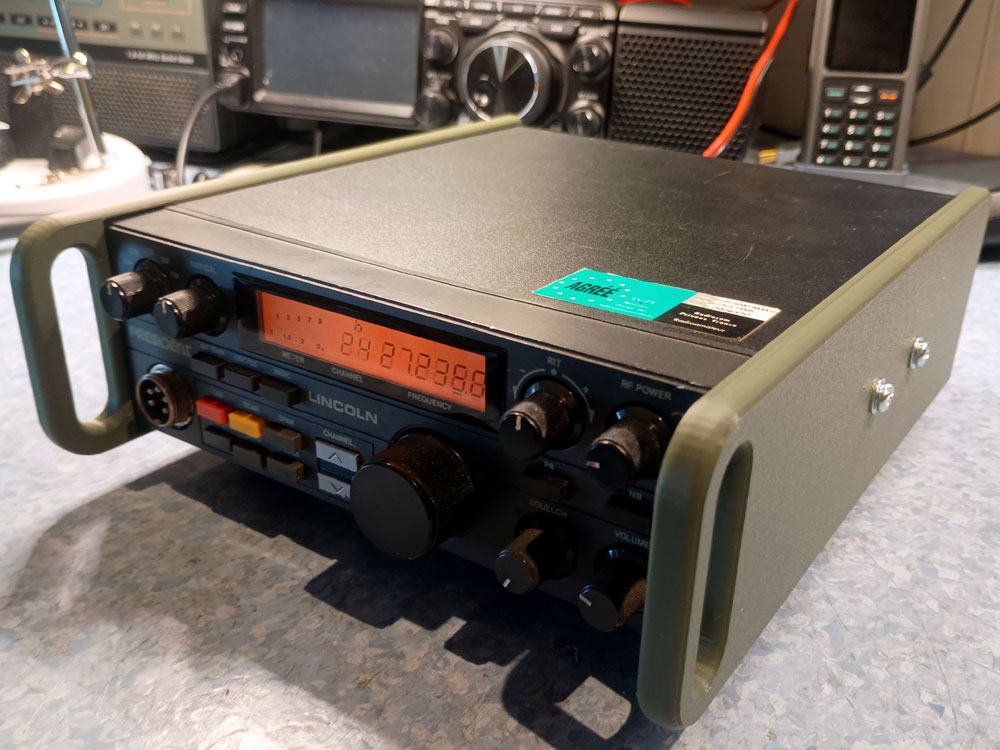

Gavel med handtag / 3D-Skiss
Här ligger .stl filerna för gavelsiorna, om någon vill skriva ut själv.

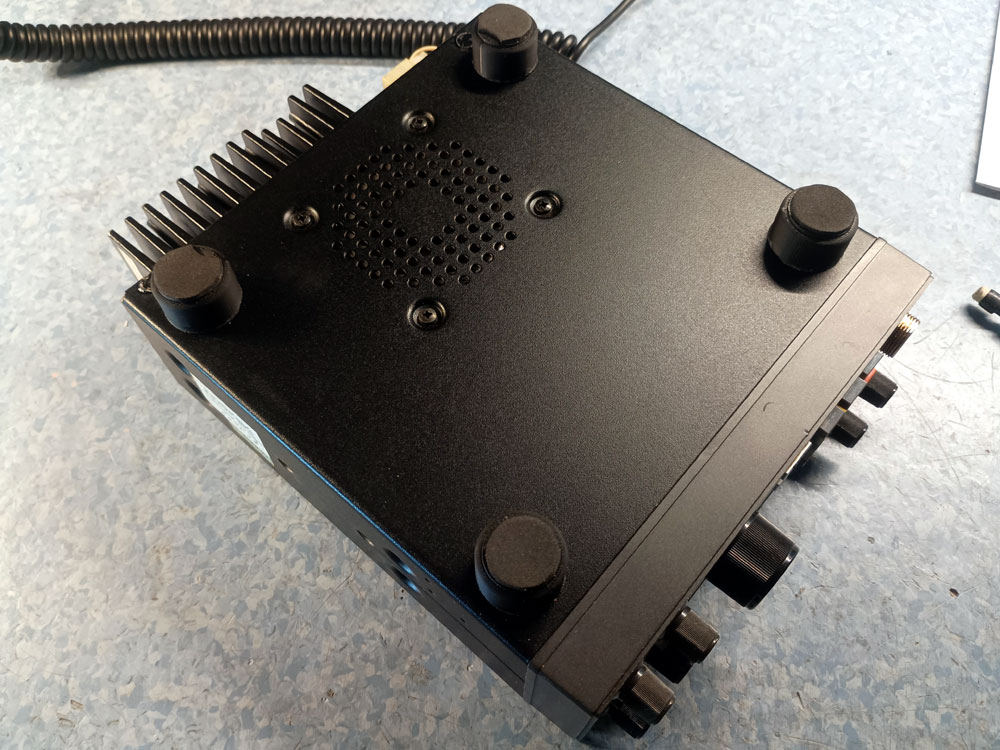

Apparatfot nervikt / uppvikt
Ritar med en gammal version av Google SketchUp (v.8.0.4811 från 2010) - Skriver ut med 3D-skrivare 'Creality CR-5 Pro H' eller 'Creality Ender-3 S1 pro'
Fot del / Ben del
Här ligger .stl filerna för den fällbara apparatfoten, om någon vill skriva ut själv.
2024.11.19 Har inhandlat en begagnad UNIDEN HR2600, den är enl. uppgift modifierad med CPU från en HR2510, klarar m.a.o. både 11mtr och 10mtr banden.
Radion är kosmetiskt i mycket bra skick, enl. säljaren skulle den gå ca, 3KHz snett i frekvens, jag noterade det efter en stunds användning, men efter att den varit igång några timmar så hoppade den plötsligt till sig. Har inte märkt av fenomenet efter det.

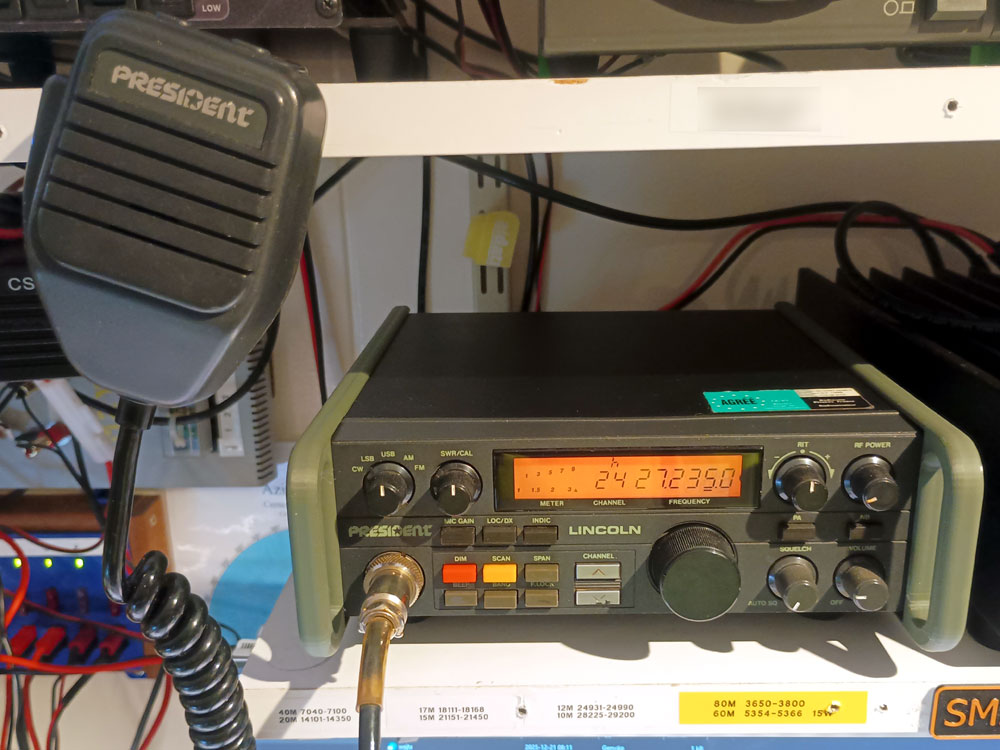

Testar HR2600
ToDo / Kvar att göra...
Denna typ av projekt blir nog aldrig riktigt färdigt...

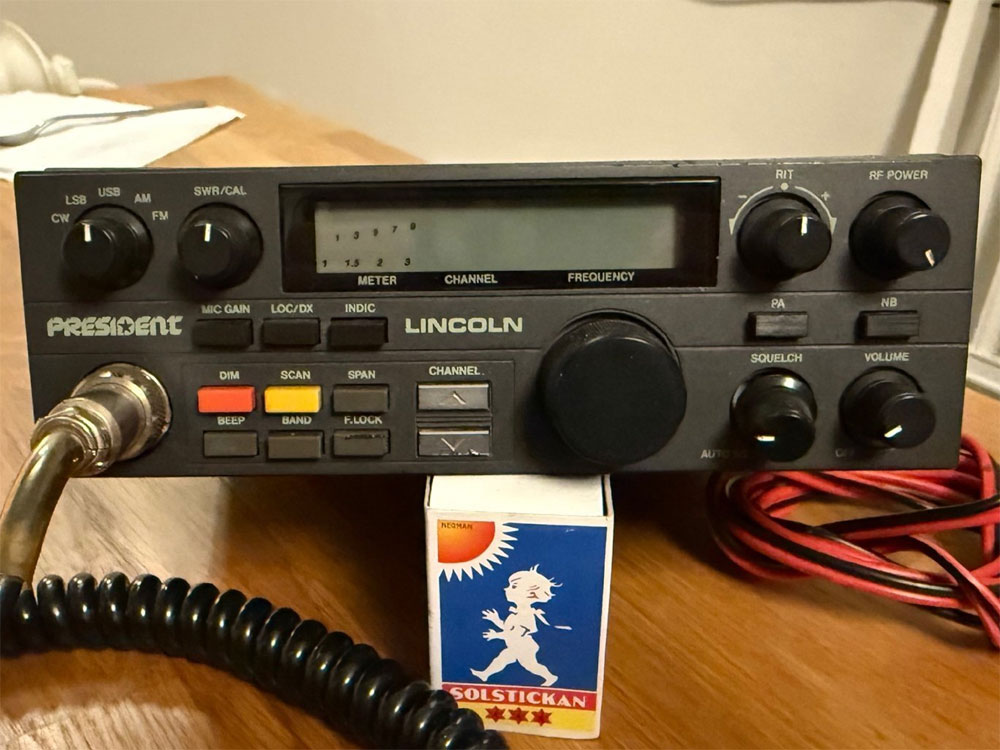

Used this radio and a couple of other 'President Lincoln' in the years 1997-2002. This 'President' comes in some different models,- I used them al, the 'Lincoln', The Uniden 2830 and the 'HR2510' - At one time i owned two 'HR2510' at the same time!. On this page i describe som great mods i made to the radio, most for fun, but some is also verry useful. In al those years i had no problems with any of these radios (Total of 4 different radios).
This is my 'Last' FreeBand radio,- from this one i only used 'Ham-Radios' - My FreeBand days ended in 2003 when i finaly got my Ham-Ticket and got my license as SM2YER.
HR2510 - Running with 'CHIPSWITCH' Welcome message.
- MODIFICATIONS and Documentation -
|
CHIPSWITCH™ Is the trademark for the Chipswitch company 4773 Sonoma Hwy, Suite 132, Santa Rosa, California 95409-4269 U.S.A. http://www.chipswitch.com |

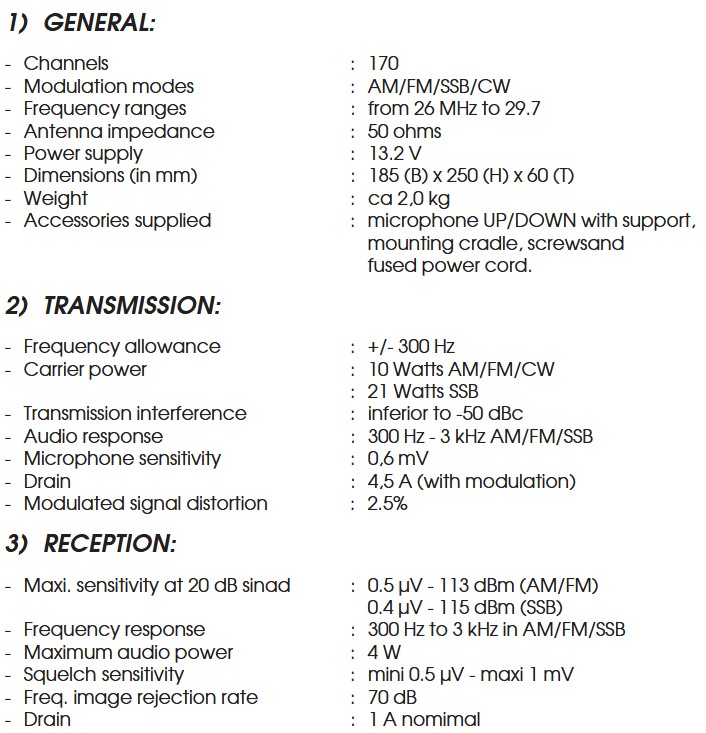

- Technical data -
FACTORY SPECIFICATIONS ======================================== Transmitter: Frequency coverage..26--30Mhz (With modification) Output power........25W SSB/CW - 10W AM/FM Receiver: Frequency coverage..26--30Mhz (With modification) Sensitivity(Preamp).Less than 0.3uV/10dB S/N General: Dimensions..........(W)(H)(D)mm Weight..............Kg Microphone..........Original Handheld Manufactory.........UNIDEN AMERICA CORPORATION |
Länkar / Leverantörer / Referenser
Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.
Leverantörer:
[L1] Limmared.nu
Länkar / Referenser:
[R1] RigPix.com
[R2] All dokumentation för HR2600 @ cbtricks.org
'Disclaimer'
The information given on this page is given on an 'As Is' basis and aimed for NON COMMERCIAL use only. The author can not be held responsible for any use of the information. Any registered product / trademark or company name on the page is the property of their respective owners.
Notera!
Det är helt personliga reflektioner och upplevelser vi skriver om på den här sidan, dessa är inte några 'Expert' kommentarer / utlåtanden. Vi rekommenderar INTE att någon ska göra dom ändringar / Modifieringar som vi gjort och som beskrivs på denna sida, då dessa HELT SÄKERT gör att alla garantier som leverantören utställt OMEDELBART upphör.
Våra tester och slutsatser kan INTE, och ska INTE tas för intäkt att samma eller motsvarande resultat eller upplevelse kan erhållas eller efterliknas någon annanstans eller av någon annan.
