  • - Inledning -
    Har provat mååånga CB-Radio apparater genom åren, nu är det dax att testa lite 'nyare' grejer.

    CRT SS9900 & K-PO Dx5000 är båda tillverkade i Kina, båda täcker ungefär samma frekvensområde och båda ska lämna lite högre uteffekt än 'normalt'

    Ett lite större problem med just dessa två exemplar är att båda två är trasiga, så det blir till att börja med lite felsökning & reparation...


    K-PO Dx5000
    - Senast uppdaterat -
    2023.05.01 Åkte ner till RSN-110 Bosse i Piteå / Hortlax för att hämta hem två trasiga CB-radio apparater. Dom har båda lite olika 'symtom', ingen av dom har någon uteffekt vid sändning, men felen uppför sig inte riktigt på samma sätt.

    'K-PO Dx5000'
    Har även felsökt lite på 'K-PO Dx5000' radion, även den har ingen uteffekt vid sändning, men radion drar inte nämnvärt mera ström. Kontrollmäter utgångstransistorerna, det är INTE någon kortslutning i dom i.a.f.

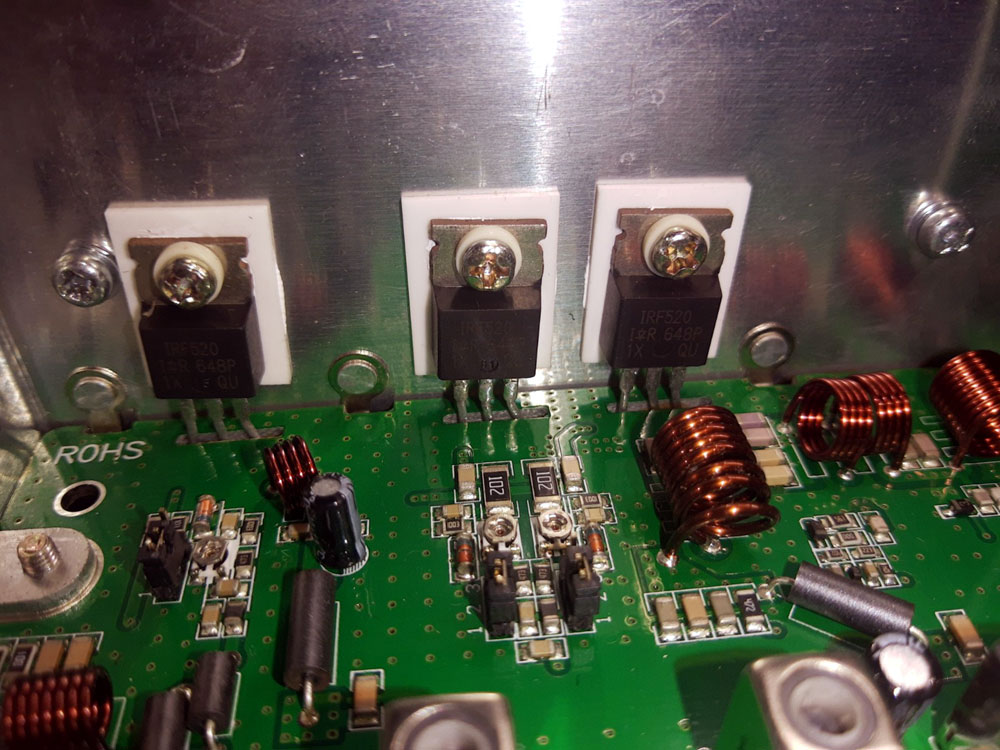

    'K-PO Dx5000' / 3x Nya IRF520 MOSFET transistorer

    Utgångstransistorerna i 'K-PO Dx5000' radion är också 2x MOSFET, men dom heter IRF520 - När man kollar på 'Eqvivalenter' så får man fram att IRF520 & 13N10 är väldigt lika varandra.

    Om MOSFET transistorerna är trasiga så är det inte lika lätt att testa som t.ex. en vanlig NPN/PNP transistor. Om det är kortslutning i en MOSFET så är det enkelt att konstatera det genom att ohm-mäta med ett universal-instrument, men om det är avbrott, så är det inte lika enkelt.

    - Beskrivning -

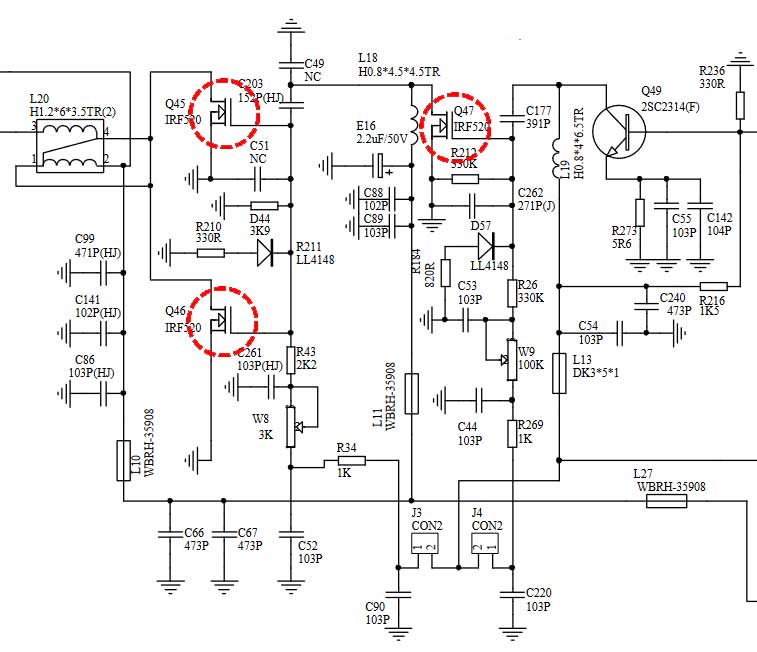

    Studerar kretsschemat, konstaterar att slutsteget är väldigt likt kopplingen på SS 9900 radion. Byter tre MOSFET transistorer: Q45, Q46 och Q47 (Inringade på schemat)

    Dom nya transistorerna är av fabrikatet 'VISHAY'.

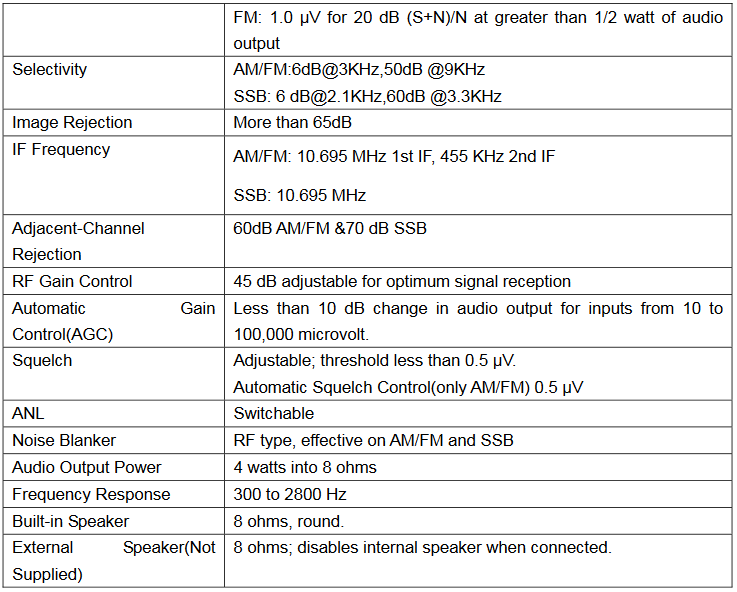

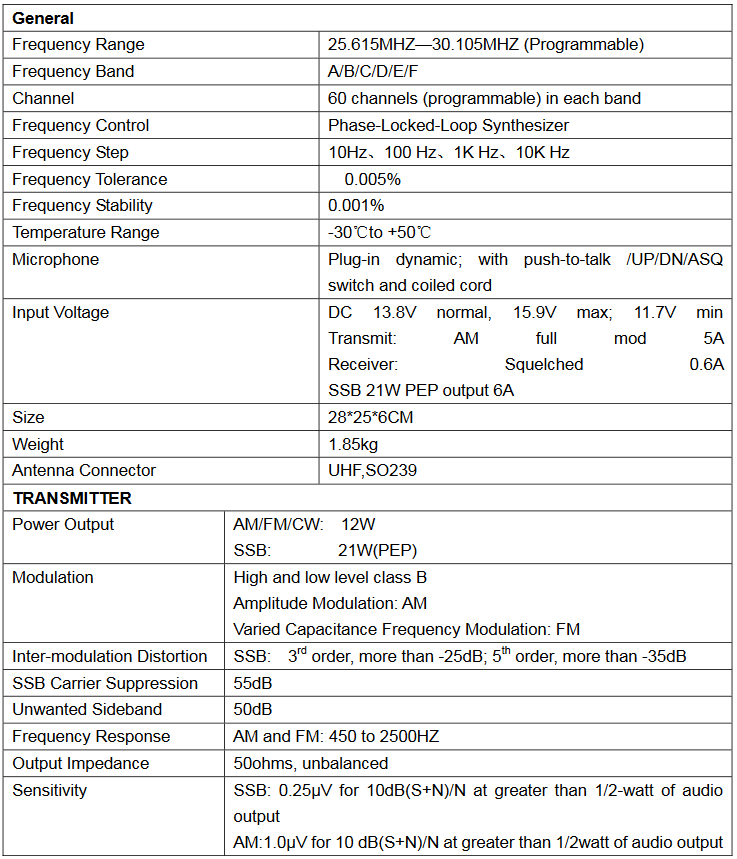

    - Tekniska data -


    - ToDo... -
    1. Testa mera...
    - Budget / Transport -
    Kostnader t.o.m. 2024.09.21
    =====================================================================
    Inköp CRT SS9900 / K-PO Dx5000 ......................... 1500,00sek
    10x IRF520 DISTRELEC.se[L2] ............................  182,25sek
    4x 13N10 eBay.com[L1] ..................................  172,60sek
    4x 13N10 eBay.com[L1] ..................................  264,81sek
    ====================================================================
    Totalt                                                  -----,--sek


    - Länkar / Leverantörer / Referenser -
    Honors to the brains behind - 'Äras den som äras bör' - som talesättet säger. Som vanligt så är det inte jag som kommit på allt detta. Här hittar ni länkar till referenser och leverantörer.

    Leverantörer:
    [L1] eBay.com
    [L2] DISTRELEC.se

    Länkar / Referenser:
    [R1] Datablad för
    MOSFET 13N10
    [R2] Datablad för MOSFET IRF520
    [R3] Krets-schema för K-PO Dx5000
    [R4] Användarmanual K-PO Dx5000
