Bygger DIY
TRAVELLING-VAWE
HF-Bredbandsantenn

INDEX
  • Inledning
  • Senast uppdaterat
  • ToDo
  • Kostnad
  • Beskrivning
  • Konstruktion
  • Referenser / Länkar m.m.
  • 'Disclaimer'


  • **3D Utskrifts-inställningar (Note to my self!)
    Använder följande förkortningar där jag skriver om utskrifts-inställningar (i slizer), anger bara dom ändringar jag gjort från vald standardprofil.

    Exempel:
    CE3S1pro/SQ02/HE200/BT60/PS60/RT08
    (Första positionen anger skrivarmodell)

    SQ = Standard Quality
    MF = Material feed
    HE = Hot End
    BT = Bed Temperature
    PS = Print Speed
    RT = ReTraction


    (Fler förkortningar kommer)
    Inledning
    Bygger en icke resonant bredbandsdipol, antenntypen brukar benämnas 'Travelling Wave' eller 'Leaky Wave' antenn.

    Antennen är snarlik Svenska / militära 'Bredbandsantenn 264' (M1921-264010)[R5] - Den antenn jag bygger är baserad på design av Dr. R.J.F. Guertier och G.E. Collyer, (1974 address) Antenna Engineering Australia (Pty) Ltd., Melbourne, Australia.[R1]

    Största skillnaden är att mitt bygge 'bara' har tre trådar i stället för fyra.


    MIL Bredbandsantenn 264 (Lånad skiss)

    Senast uppdaterat

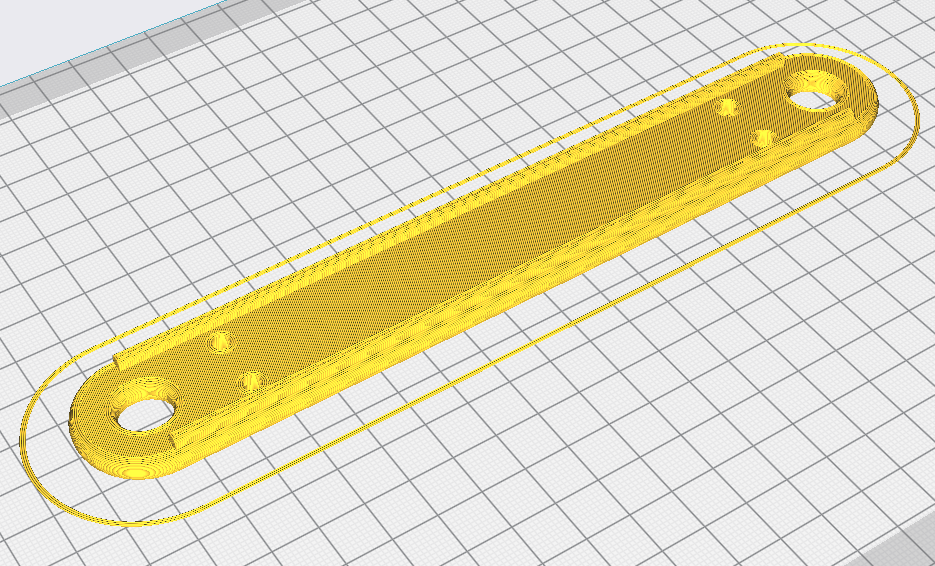

    2024.07.01 Bygger ihop RL-Sektionerna(C) - 3D-Ritar och skriver ut en liten platta 200x30x6mm för att kunna hänga upp RL-Boxarna mellan spridarna i RL-Sektionen.

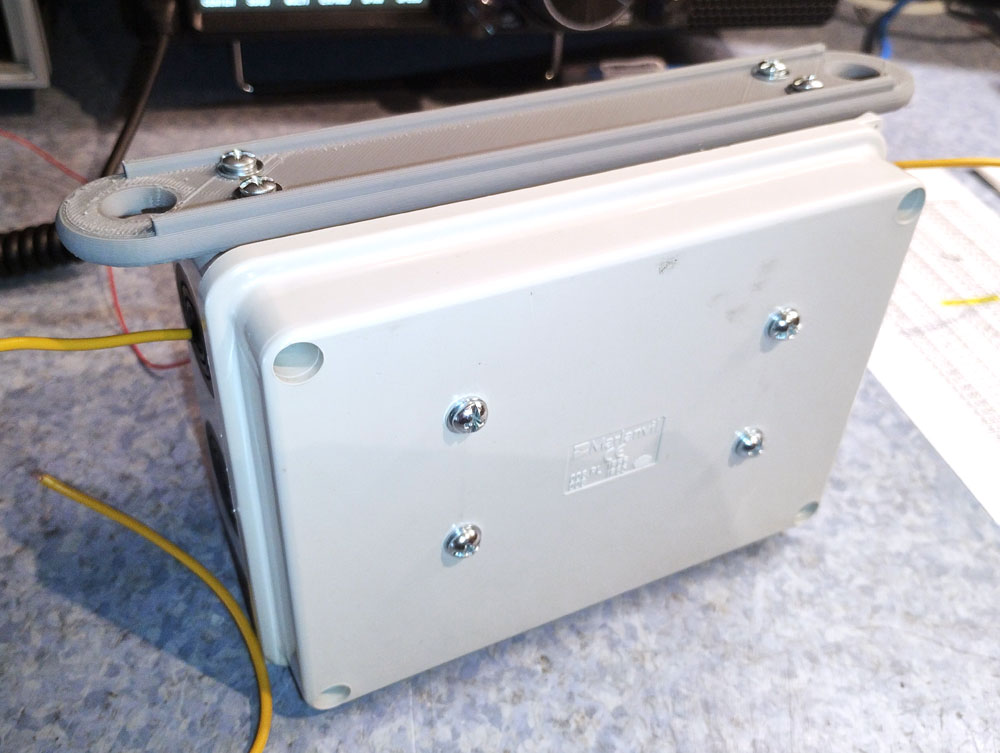

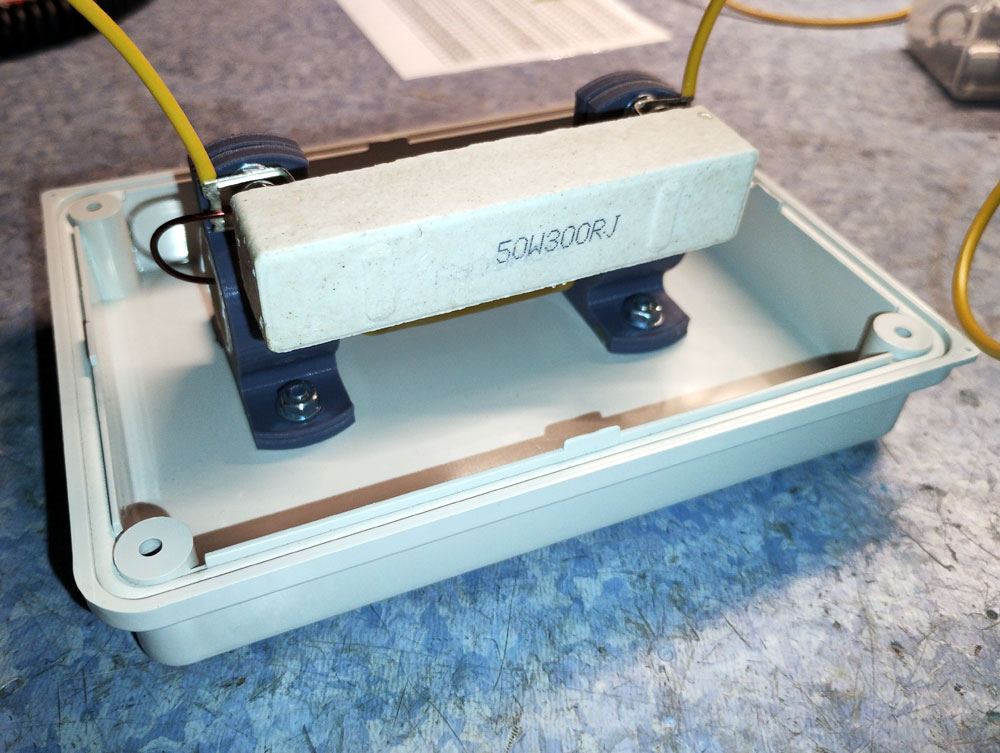

    R-L Krets färdig i box / 3D-Skiss

    Här ligger .stl filerna om man vill skriva ut själv:
  • RL-Box upphängare RL_hanger2.stl
  • 16mm VP-Rör hållare 16mm_propp2.stl

    2024.06.29 Löder på anslutningsledningar på motstånden innan jag skruvar på motstånden på spolarna. Fixerar lindningarna på spolarna med smältlim. Slut monterar dom färdiga R-L kretsarna i locket på respektive kopplingsdosa.

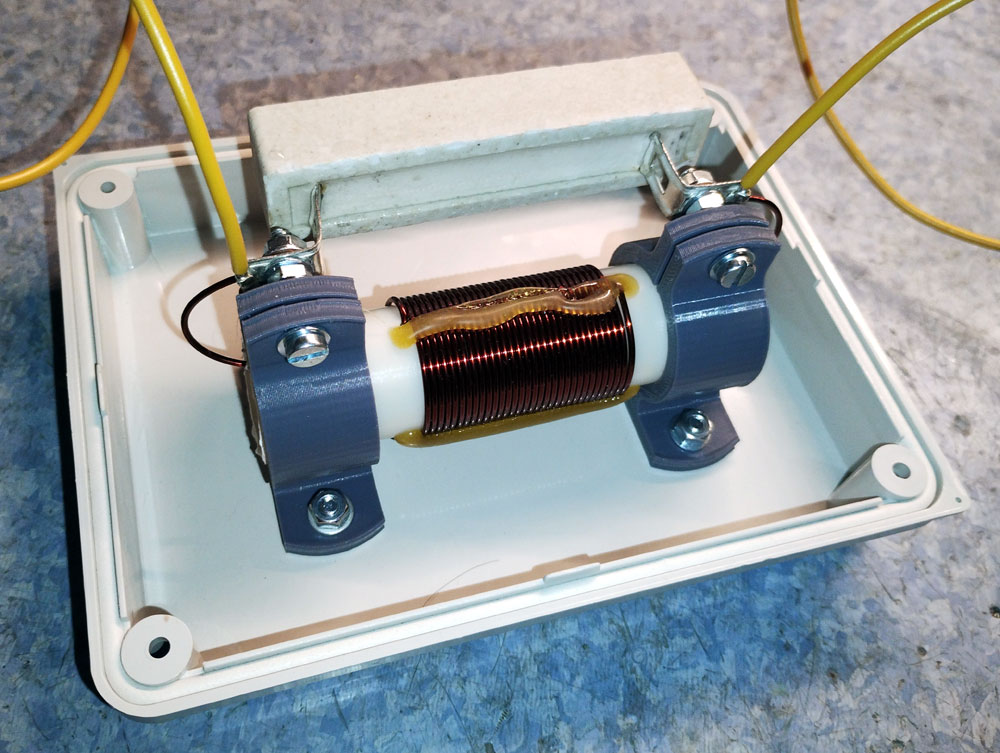

    R-L Krets monterad

    2024.06.27 Tillverkar spolarna till RL kretsarna, lindar enl. 'Dr. R.J.F. Guertier och G.E. Collyer' beskrivningen 39 varv på 25mm VP-rör. Då jag inte har tillgång till 1mm, så använder jag 1,2mm emaljerad koppartråd. Resultater hamnar på 20uH.

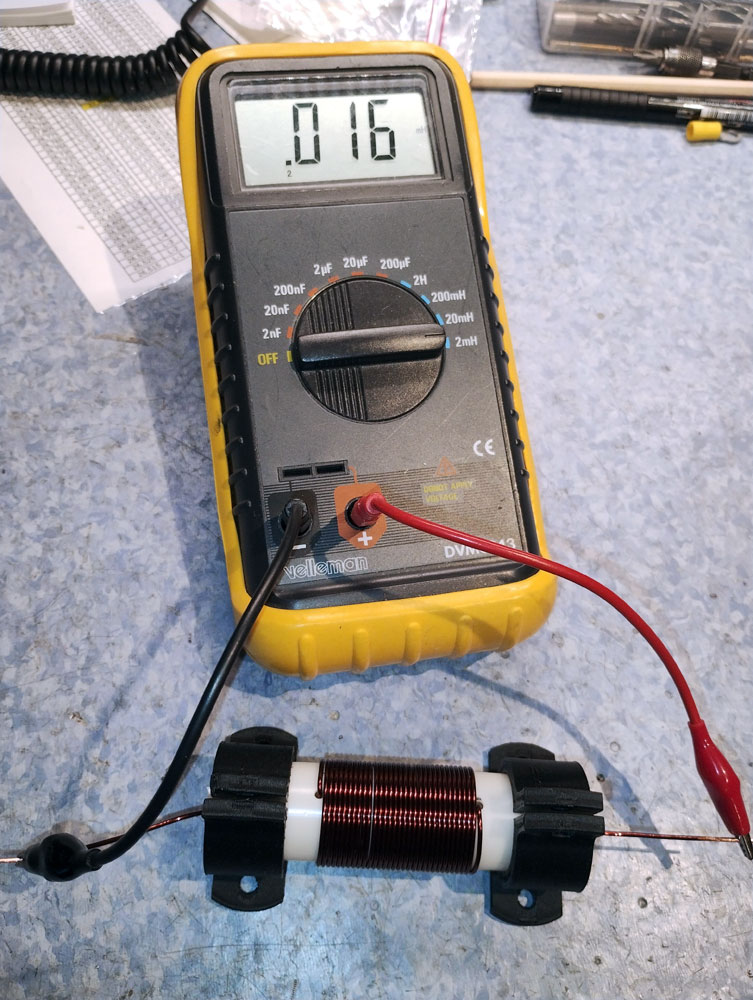

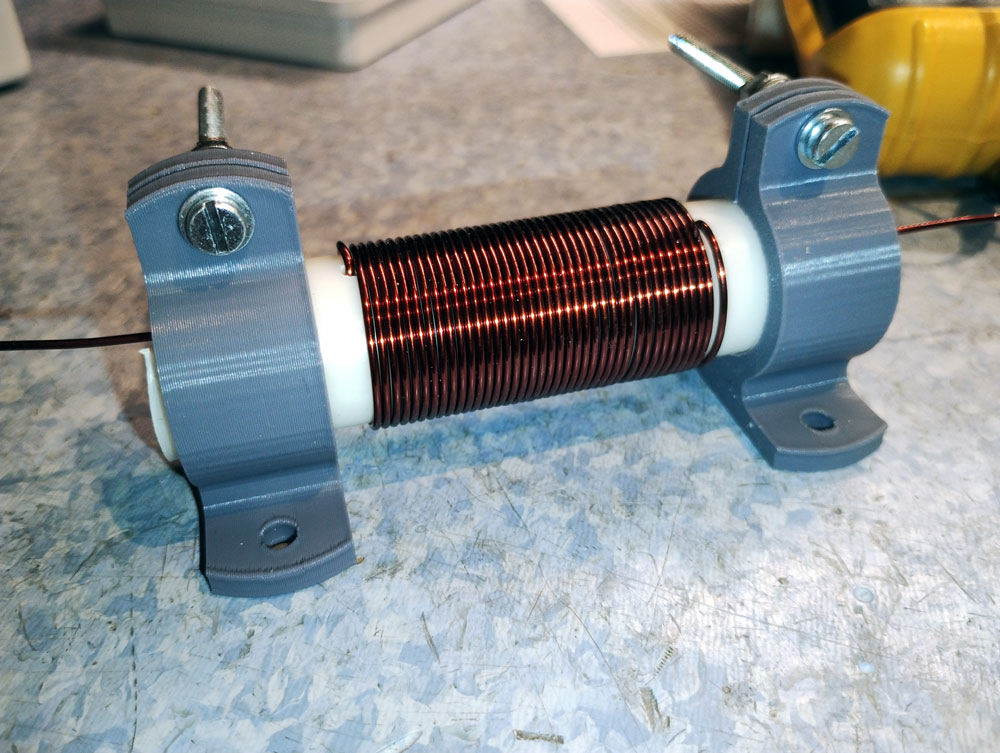

    Spole med 39 varv @ 20uH / Spole med 32 varv @ 16uH

    Räknar om för att hamna på 16uH, omräkningen finns i bild här nedan. Ritar och 3D-printar hållare för 25mm spolstommen (25mm VP-Rör) - Använder två hållare per spole.

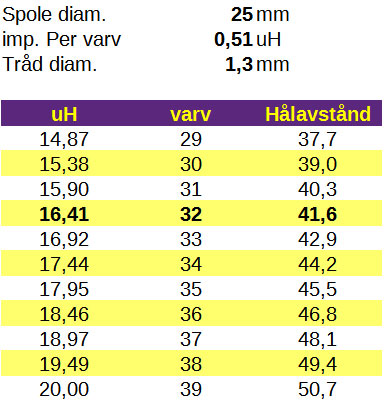

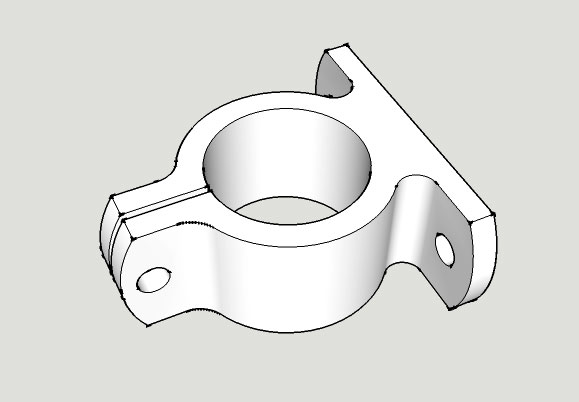

    Omräkning i tabellform / 3D-Modell av 25mm hållaren

    Här ligger .STL filen om någon vill skriva ut 25mm hållaren: 25mm_clamp2.stl

    Som kapsling kommer jag att använda två st. 'Kopplingsdosa 008' från Biltema.se[L7] Artnr. 35-0011. Dosan är tillverkad av ABS plast och är UV-stabiliserad och motståndskraftig mot eld i enlighet med IEC 695-2-1 och 695-2-2. Noterar även att biltema har 2meter långa aluminium fyrkantrör 20x20x1,5mm Artnr. 79-646 eller 30x30x1,5 Artnr. 79-647.

    2024.06.14 Idag har jag lärt mig att antenn-wire i en 'SGC SG-103 T2FD' antenn INTE består av koppartråd, då den är helt omöjligt att mjuklöda. Materialet är (antagligen) fosfor-brons (CuSn5), för att löda i detta material krävs temperaturer närmare 600°C eller högre (Hårdlödning).

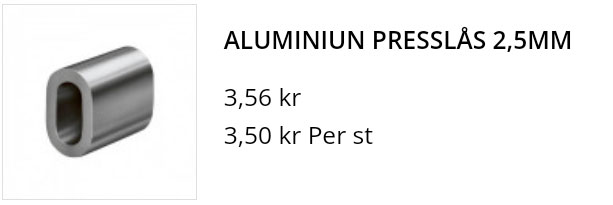

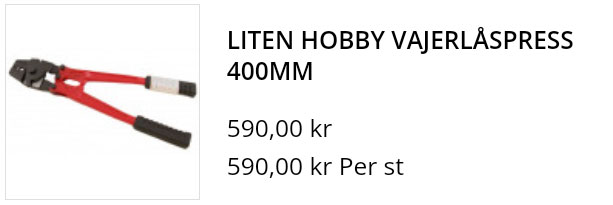

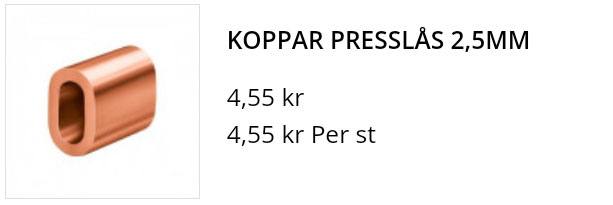

    Wire-lås & pressverktyg

    Med anledning av detta har jag nu inhandlat wirelås i aluminium och koppar (2,5 & 3mm) för pressning med pressverktyg från vajerman.se[L5]

    2024.06.14 Nu är det bara att bygga! - Sista delarna beställda, 100M ⋄4mm (5/32 in.) 'Mastrant-P' staglina och några 4mm wirelås - Ska bl.a. användas för att hålla ihop spridarna i RL-sektionerna (C).

    2024.06.11 Nu börjar delarna att 'ramla' in, alla 3D-printade detaljer är färdiga, fyrkantrör, wirelås och antennwire har jag också klart - Det som saknas nu är: BALUN, 300Ω motstånd, VP-Rör och buntband.

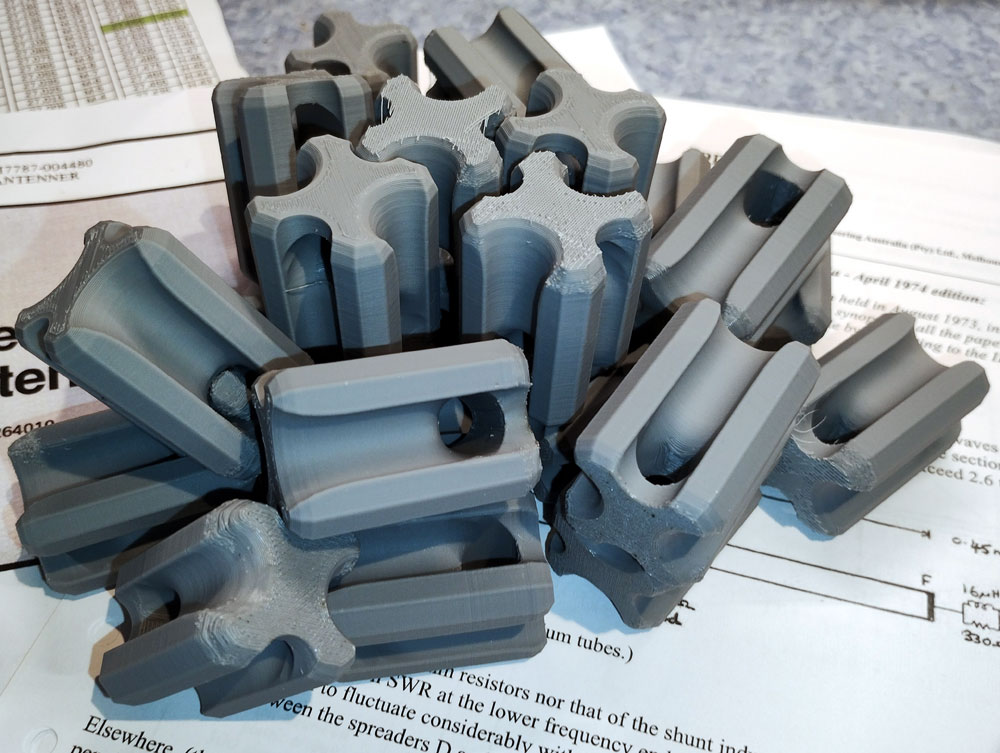

    3D-Printade isolatorer / 3mm Wire-lås

    2024.06.04 Har nu även beställt 100st UV-tåliga / väderbeständiga buntband 'ABB TY525MX' (Ty-Rap®), banden har 222nm / minium draghållfasthet enligt MIL-S-23190 (USA), metall-låsning utan hack och UV-stabila enligt ASTM D6779.

    Beställde även 4st styva UV beständigt 'PipeLife®' 20mm / 2M elinstallationsrör (PVC) från samma leverantör, proffsmagasinet.se[L4]

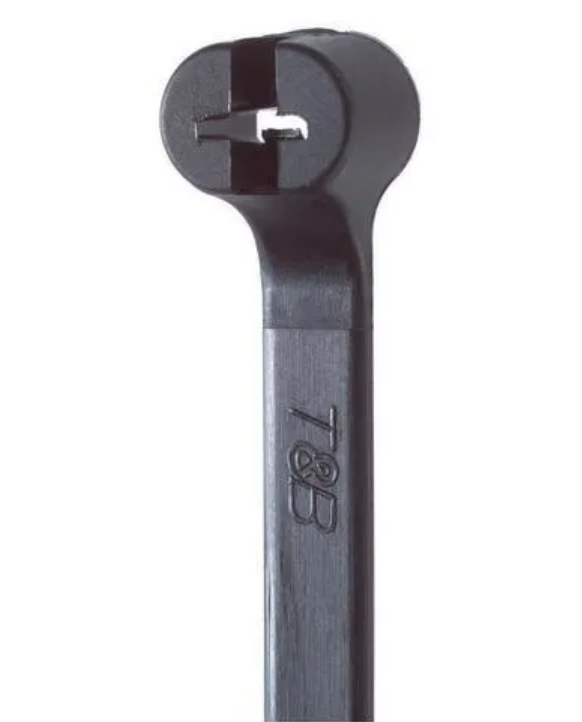

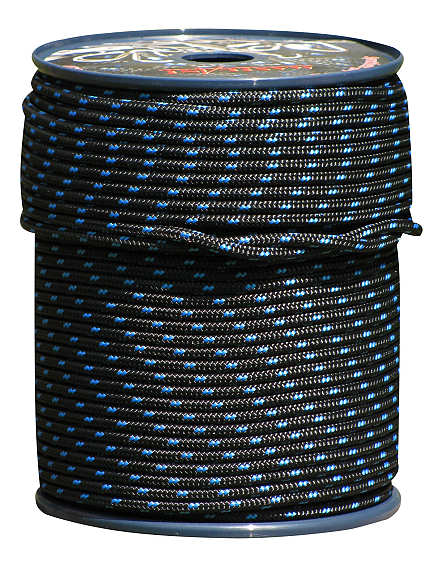

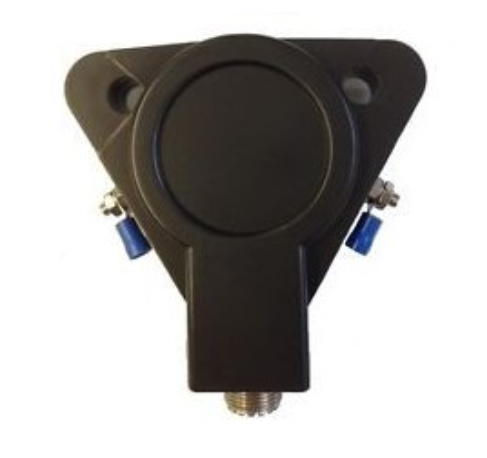

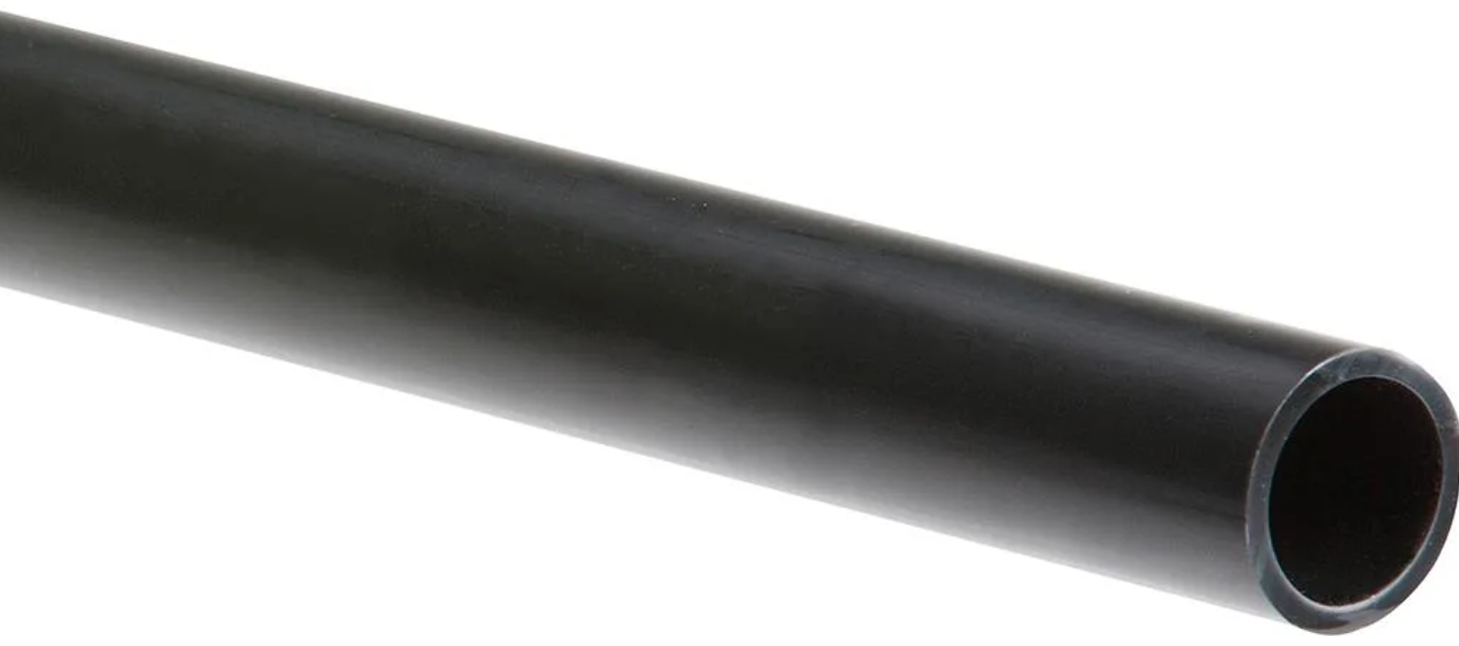

    Ty-Rap® buntband / PipeLife® PVC rör / Moonraker BALUN / 'Mastrant-P' staglina

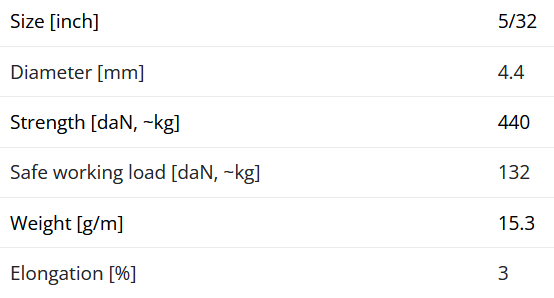

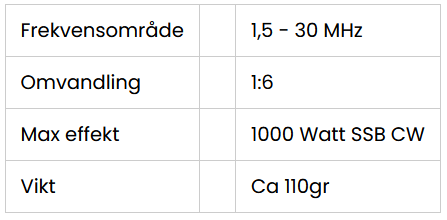

    Data för Moonraker BALUN / 'Mastrant-P' staglina

    2024.06.04 Hittade 3D-Modell till en lämplig ägg-isolator ritad av @Scottmi på printables.com[R4]

    Gjorde 2st prov utskrifter i PLA material, just nu försöker jag att få till 3D-utskrift i ABS plast vilket är betydligt mera komplicerat. Kör just nu med följande inställningar (Ändrade från SQ 0.2mmm) HE255°/BT108°/MF102%/FanOff. Utskriftstid = 1h 41m**

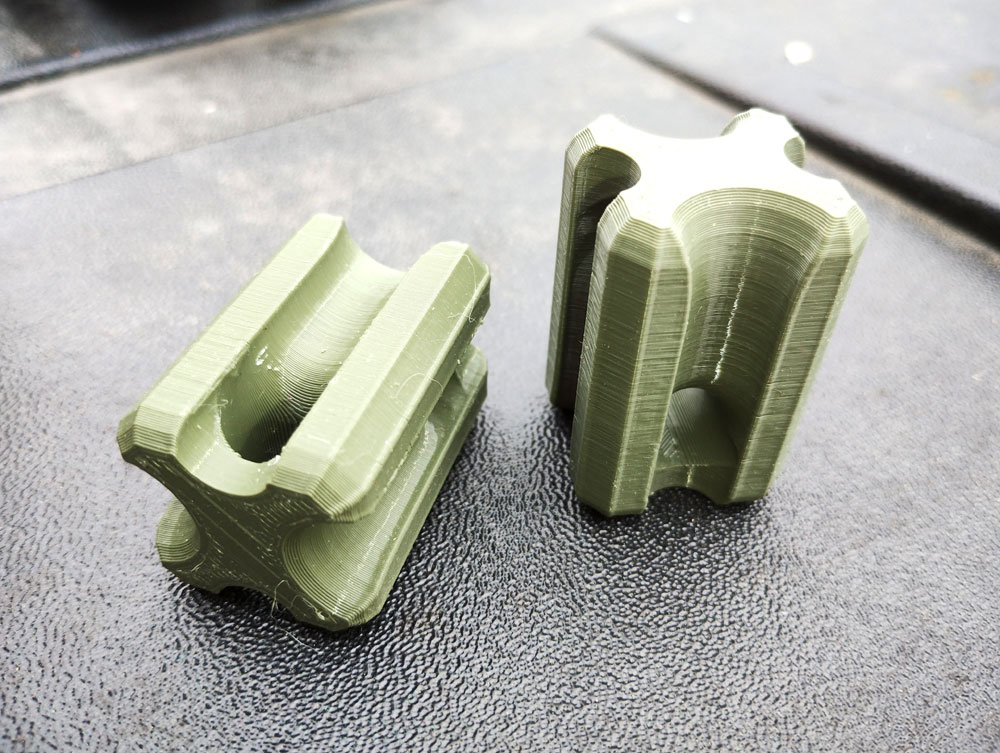

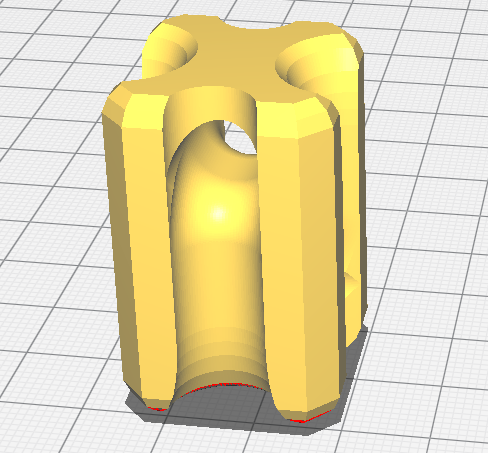

    .STL modell / Provutskrift

    2024.06.02 Planerar / förbereder antennbygget, behöver inhandlat lite material bl.a. 8st 20x20mm fyrkantrör i aluminium, 36st 3mm wirelås och 8st 300Ω 50W resistorer.

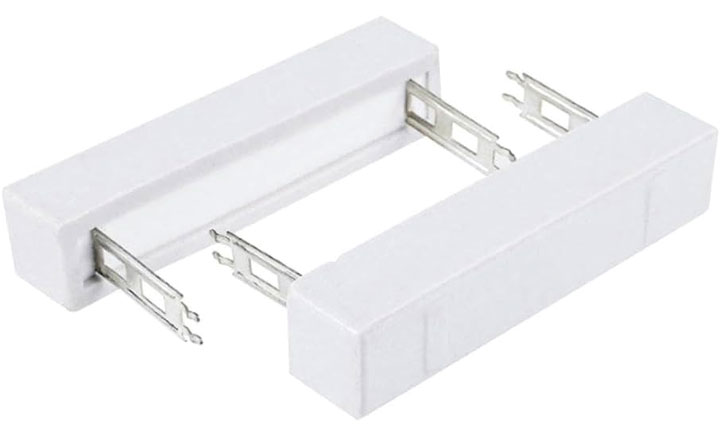

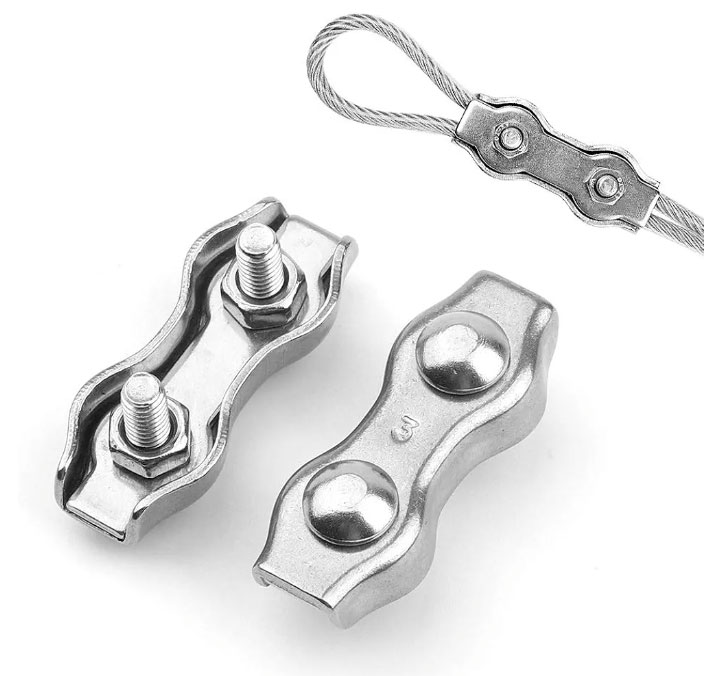

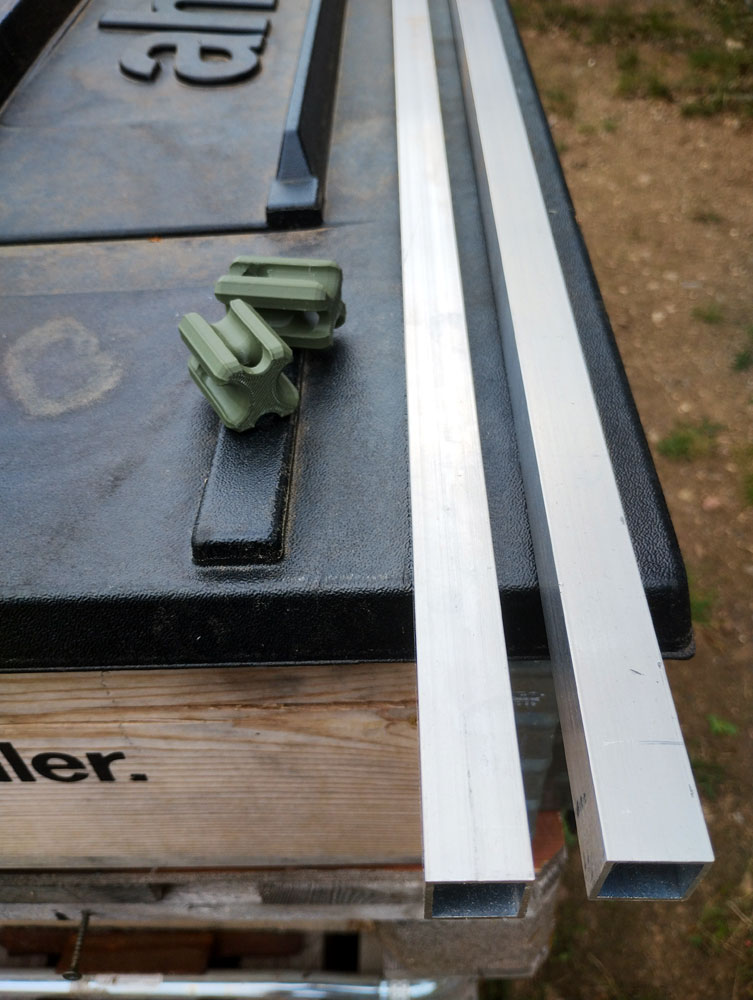

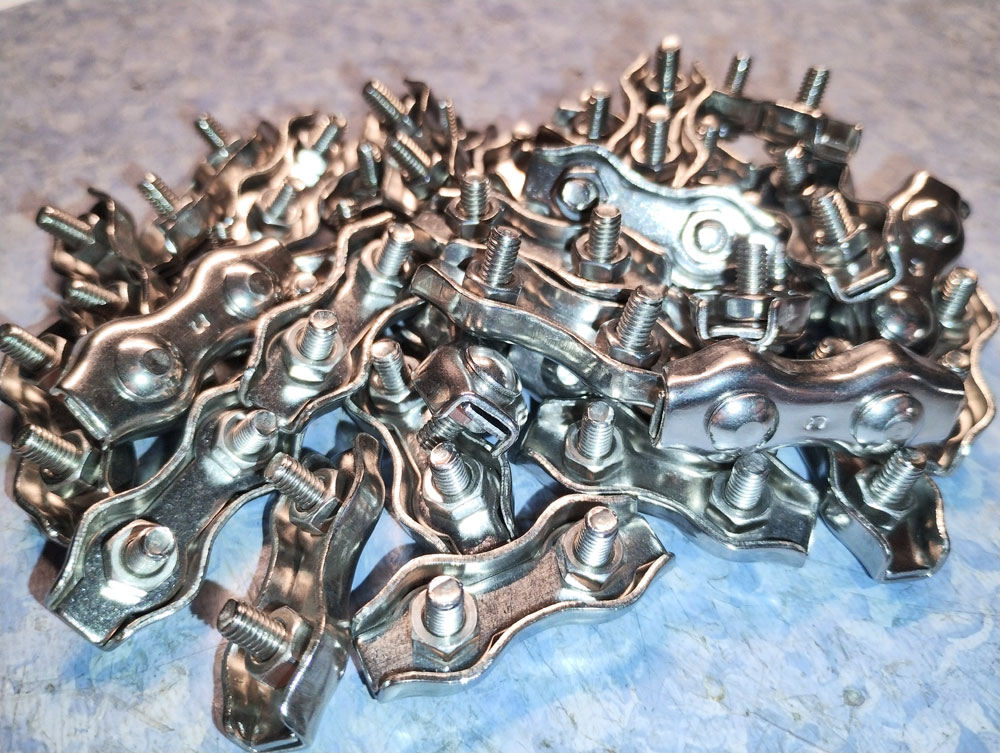

    300Ω 50W resistor / 3mm rostfria wirelås / 20x20x1,5 2M aluminiumrör

    Letar även buntband som är UV-stabila enligt ASTM D6779, helst med metall-lås. Kommer att (försöka) använda återvunnen antenn-wire från två havererade T2FD dipoler som jag 'ärvt' från jobbet.

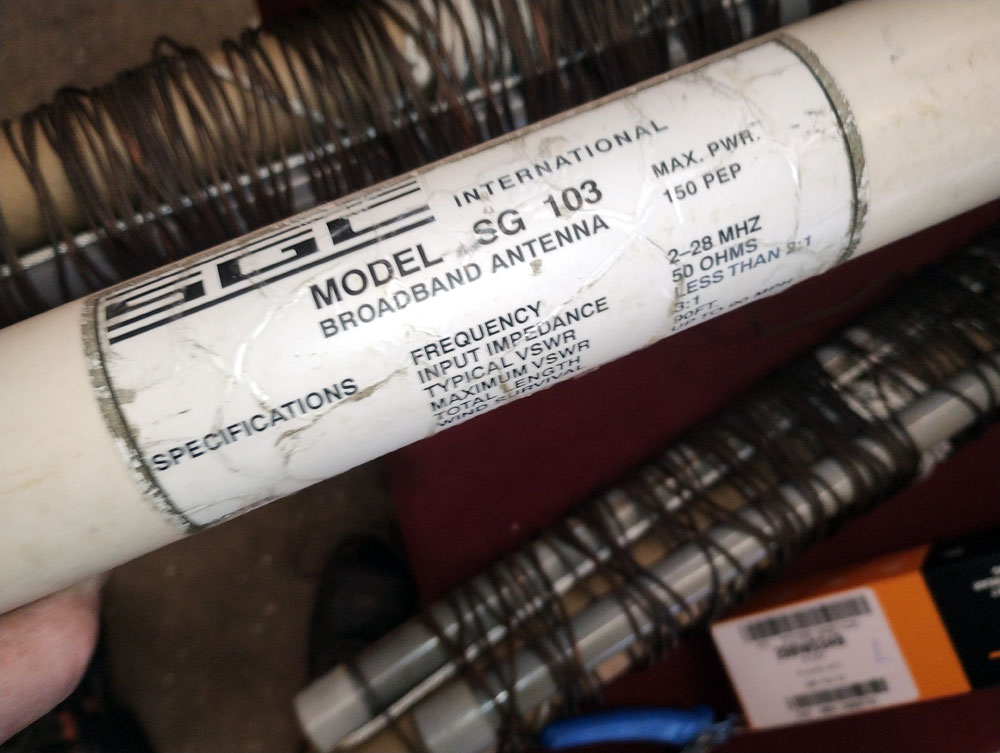

    Kanibaliserar antenn-wire från två trasiga 'SGC SG-103 T2FD' antenner


    ToDo
    Som dom flesta 'projekt' så är där alltid något som kan göras bättre / annorlunda eller ändras lite på...

    Beställa / Ordna med material
  • Aluminium fyrkantrör 20x20x1,5 L=2M = Klart levererat!
  • Skriva ut isolatorer = Klart!
  • 3mm wirelås = Klart levererat!
  • Ordna med ca: 120M antenntråd = Klart!
  • VP-Rör / Buntband = Klart levererat!
  • Staglina Mastrant-P 4 mm 100m = Klart levererat!
  • 300Ω motstånd = Klart levererat!
  • 1:6 1Kw BALUN = Klart levererat!

    Montera / Bygga
  • Konstruera / Bygga änd-support = Klart!
  • Konstruera / Bygga RL-Kretsar = Klart!
  • Mäta upp / Montera antenntrådar = Påbörjat!
  • Montera ihop Antenn = Påbörjat!
  • Sätta upp / testa...


    Beskrivning 'TRAVELLING WAVE Antenna'
    Den antenn jag bygger är baserad på design av Dr. R.J.F. Guertier och G.E. Collyer, (1974 address) Antenna Engineering Australia (Pty) Ltd., Melbourne, Australia.[R1]

    Beskrivs bl.a. här -->
    Botswana - Australian Broadband Travelling Wave Dipole

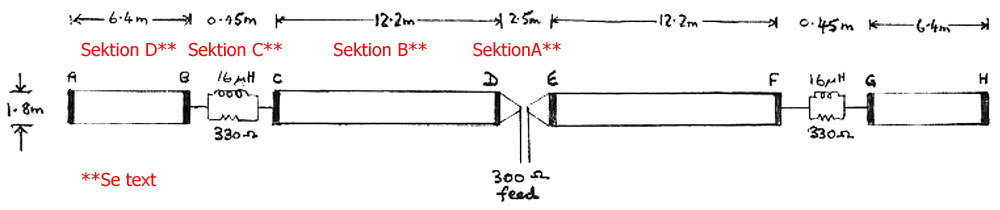

    Antenn skiss-1

    'TRAVELLING WAVE' antenner är inte i resonans så dom blir bredbandiga av sig själva. Antennen är vanligtvis en trådantenner som är flera våglängder långa (Beverage/Rhombic), genom vilka spännings- och strömvågorna färdas i en riktning, istället för att studsa fram och tillbaka för att bilda stående vågor som i resonansantenner.

    Antennen har linjär polarisation (förutom helical antenner). För att absorbera vågorna från en riktning avslutas antennen med ett motstånd i ena änden, resistansen är lika med antennens karakteristiska impedans.


    Konstruktion
    Antennen består av tre parallella antenntrådar, dessa hålls isär av totalt åtta spridare tillverkade av aluminium fyrkantrör 20x20x1,5mm / 1840mm långa. Spridarna i ytterändarna är förstärkta med ett extra fyrkantrör.

    Avståndet mellan antenntrådarna är 900mm, antenntrådarna monteras vid spridarna med DIY isolatorer, dessa är 3D-printade i UV-Beständig ABS-Plast.

    På skiss-1 framgår antennens dimensioner (Skiss visar mittsektion + en dipolhalva):
  • (A) MITTSEKTION L=2,5M
  • (B) INNERSEKTION 3x Antenntrådar L=12,2M
  • (C) SEKTION för RL-Krets L=0,45M
  • (D) ÄNDSEKTION 3x Antenntrådar L=6,4M

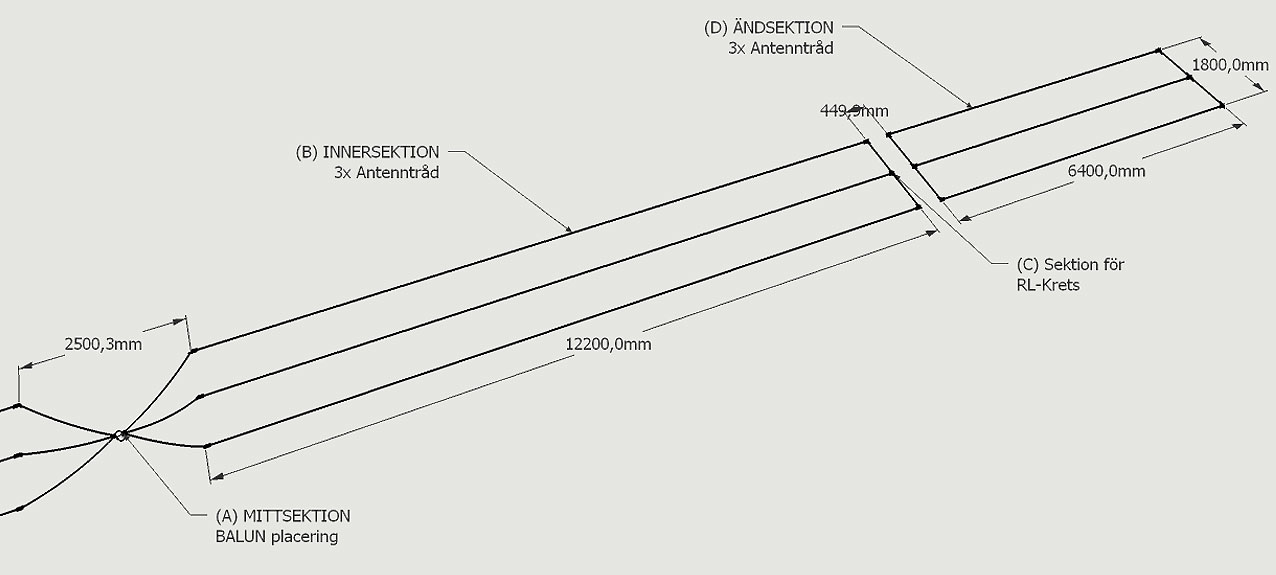

    Skiss-1 / Antenntrådar / mått 3D-Skiss

    Skiss-2 / I mittsektionen (A) sitter en BALUN 1:6 (50:300ohm), jag börjar (Plan-A) med en inhandlad 'Moonraker' balun från Limmared.nu[L6] - Balunen kopplas med 1,5mm2 isolerad kopparledare till antenntrådarna (3st per dipolhalva).

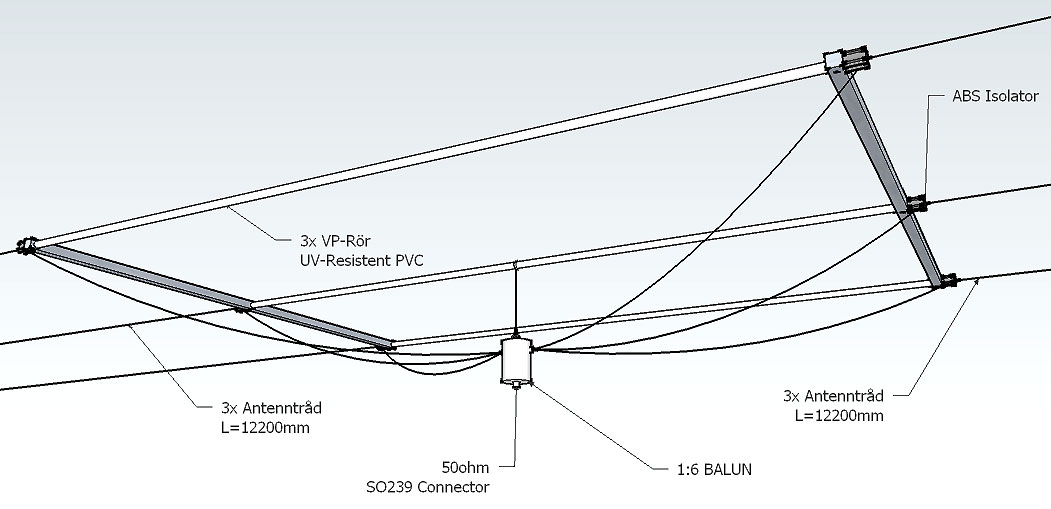

    Skiss-2 / Mitt-Sektion (A) 3D-Skiss

    Plan-B är att tillverka en balun enl.
    original ritningen[R1] - Notera: I original ritningen är antenntrådarna även ihopkopplade vid isolatorerna, vilket inte kan behövas om antenn-trådarna samtidigt kopplas direkt till BALUNEN med var sin kopparledare.

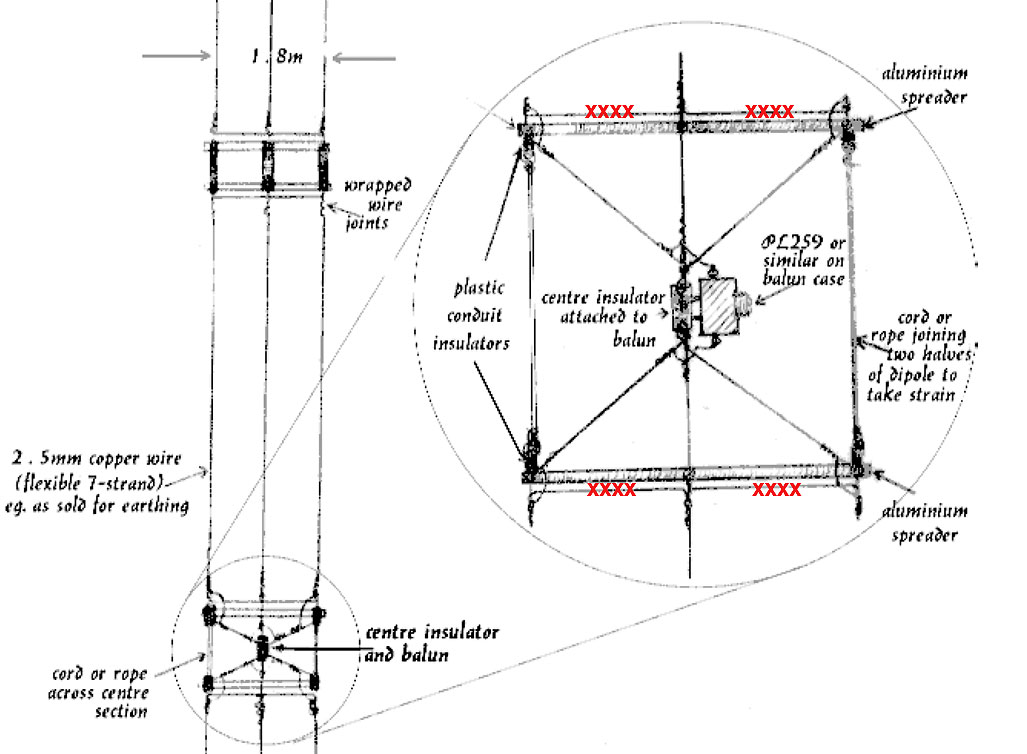

    Original skiss, röd XXXX markerar överflödig koppling?

    På 'Bredbandsantenn 264' krets-schema kan man se antennens elektriska uppbyggnad, även här är antenntrådarna kopplade sepparat direkt till balunen (Bredbandstransformator)

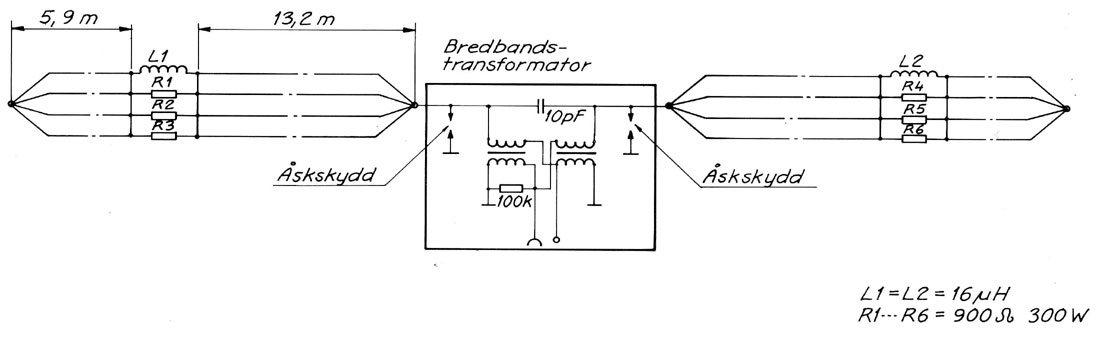

    Bredbandsantenn 264 krets-schema

    Skiss-3 / RL-Sektion (C), mellan antenntrådarna i innersektionen (B) och ändsektionen (D) är där ett 'gap' (Avstånd) på 45cm. Här monteras en RL-Krets in, syftet med RL-Kretsen är att minska SWR ytterligare då kvarvarande (Ej utsrålad) effekt termineras bort (Leds över till ändsektionerna).

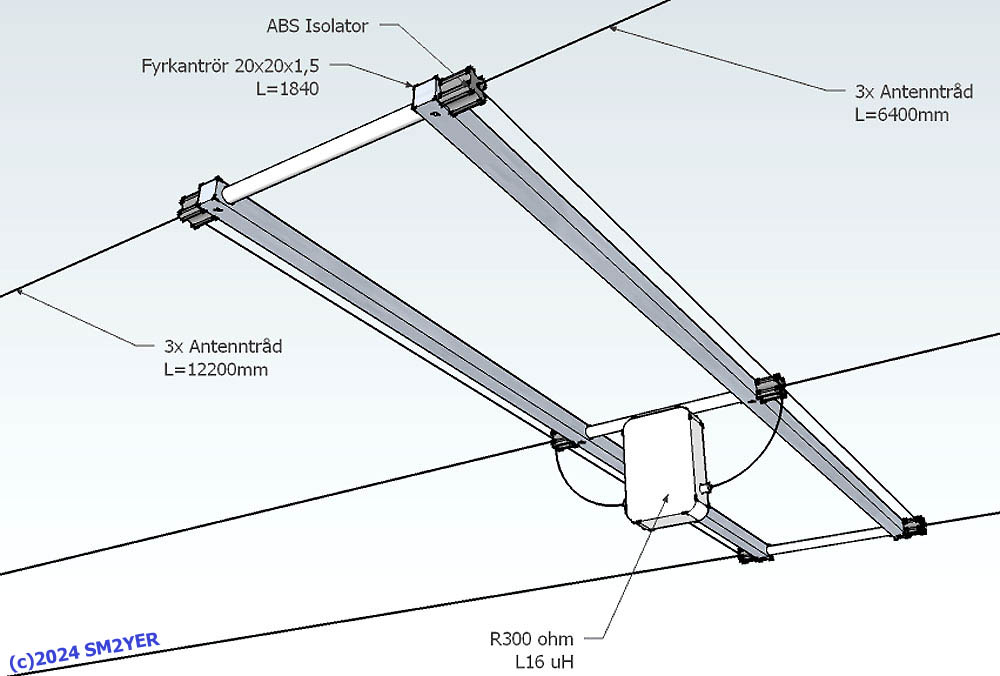

    Skiss-3 / RL-Sektion (C) 3D-Skiss

    RL-kretsen består av ett 300Ω motstånd och en 16µH spole / Jag uppskattar att kretsen behöver kunna hantera ca. 25% av antennens maximala inmatade effekt. Jag bygger för att klara ca: 800W inmatad effekt.


    Kostnad

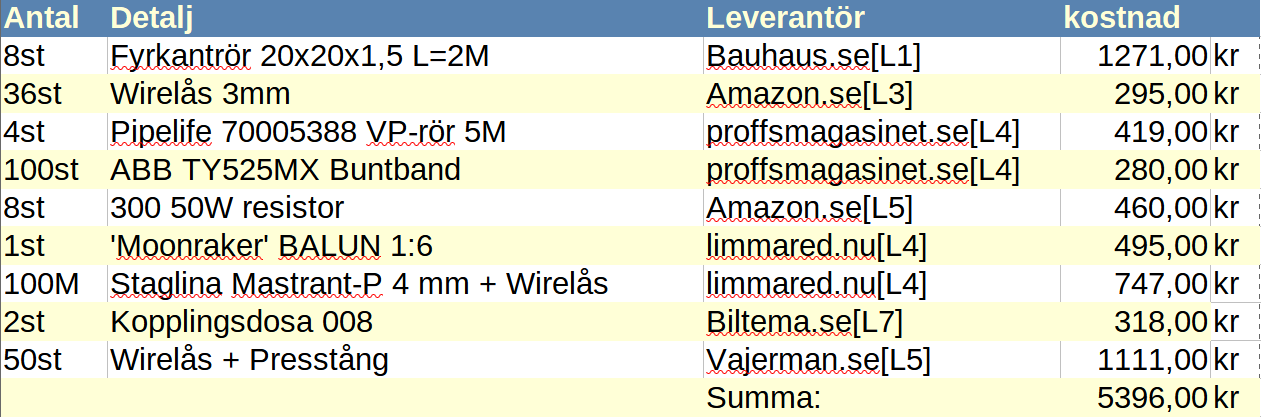

    Sammanställer kostnader för antennbygget t.o.m. 2024.06.14
